In Unified Communications-Projekten sind Gateways oft die Brücke zwischen verschiedenen Kommunikationssystemen, Endgeräten, Netzwerken und Dienstplattformen. Sie können analoge Telefone, PSTN-Leitungen, E1-Leitungen, Funksysteme, Audiogeräte, Einsatzplattformen und IP-basierte Kommunikationsserver verbinden. Eine gut geplante Gateway-Architektur kann die Systemkomplexität verringern, die Bereitstellungsflexibilität verbessern und zukünftige Wartungsarbeiten erleichtern.

In realen Integrationsprojekten werden zwei Gateway-Formen häufig gesehen: kartenbasierte Gateways und Standalone-Gateways. Beide können die systemübergreifende Kommunikation unterstützen, sind jedoch nicht für die gleichen Projektbedingungen geeignet. Die bessere Wahl hängt von der Standortaufteilung, dem Schnittstellentyp, der Bereitstellungsentfernung, dem Wartungsmodell, dem Erweiterungsbedarf und den Gesamtprojektkosten ab.

Für Systemintegratoren sollte die Entscheidung nicht nur durch den Vergleich der Portanzahl oder des Gerätepreises getroffen werden. Die Gateway-Auswahl beeinflusst die Verkabelung, den Schrankplatz, die Fehlerbehebungsgeschwindigkeit, die Strategie für Ersatzgeräte, die Fernverwaltung und zukünftige System-Upgrades. Ein Gateway, das auf dem Papier leistungsstark aussieht, kann unnötige Komplexität schaffen, wenn das tatsächliche Projekt auf mehrere Räume, Gebäude oder entfernte Standorte verteilt ist.

Warum die Gateway-Planung in der Systemintegration wichtig ist

Unified Communications-Projekte umfassen oft Geräte aus verschiedenen Generationen und mit unterschiedlichen technischen Standards. Beispielsweise verwendet ein Standort möglicherweise noch analoge Telefonanschlüsse, ein anderer benötigt PSTN-Leitungszugang, während ein Kommandozentrum E1-Konnektivität, Funkintegration oder externen Audioeingang benötigt.

Ohne geeignete Gateways bleiben diese Systeme isoliert. Mit dem richtigen Gateway-Design können Altschnittstellen und moderne IP-Kommunikationsplattformen zu einem verwaltbaren System verbunden werden. Dies erleichtert die Implementierung von Rufweiterleitung, Einsatz, Notfallkommunikation, Aufzeichnung, Gegensprechverbindungen und zentraler Verwaltung.

Die entscheidende Frage ist nicht nur, ob ein Gateway die benötigten Ports bereitstellen kann. Wichtiger ist, ob seine Struktur zur physischen Umgebung des Projekts, zur Netzwerktopologie, zum Arbeitsablauf und zu den langfristigen Wartungsanforderungen passt.

In vielen Projekten sind Gateways auch Teil des Zuverlässigkeitsdesigns. Wenn die Gateway-Ebene schlecht geplant ist, kann ein einziger Verkabelungsfehler, eine Schnittstelleninkompatibilität oder ein Geräteausfall die Kommunikation zwischen Abteilungen, Kontrollräumen, Notfallpunkten oder entfernten Stationen beeinträchtigen. Daher sollte die Gateway-Architektur zusammen mit Netzredundanz, Stromversorgung, Schranklayout, Erdung und Betriebsführung betrachtet werden.

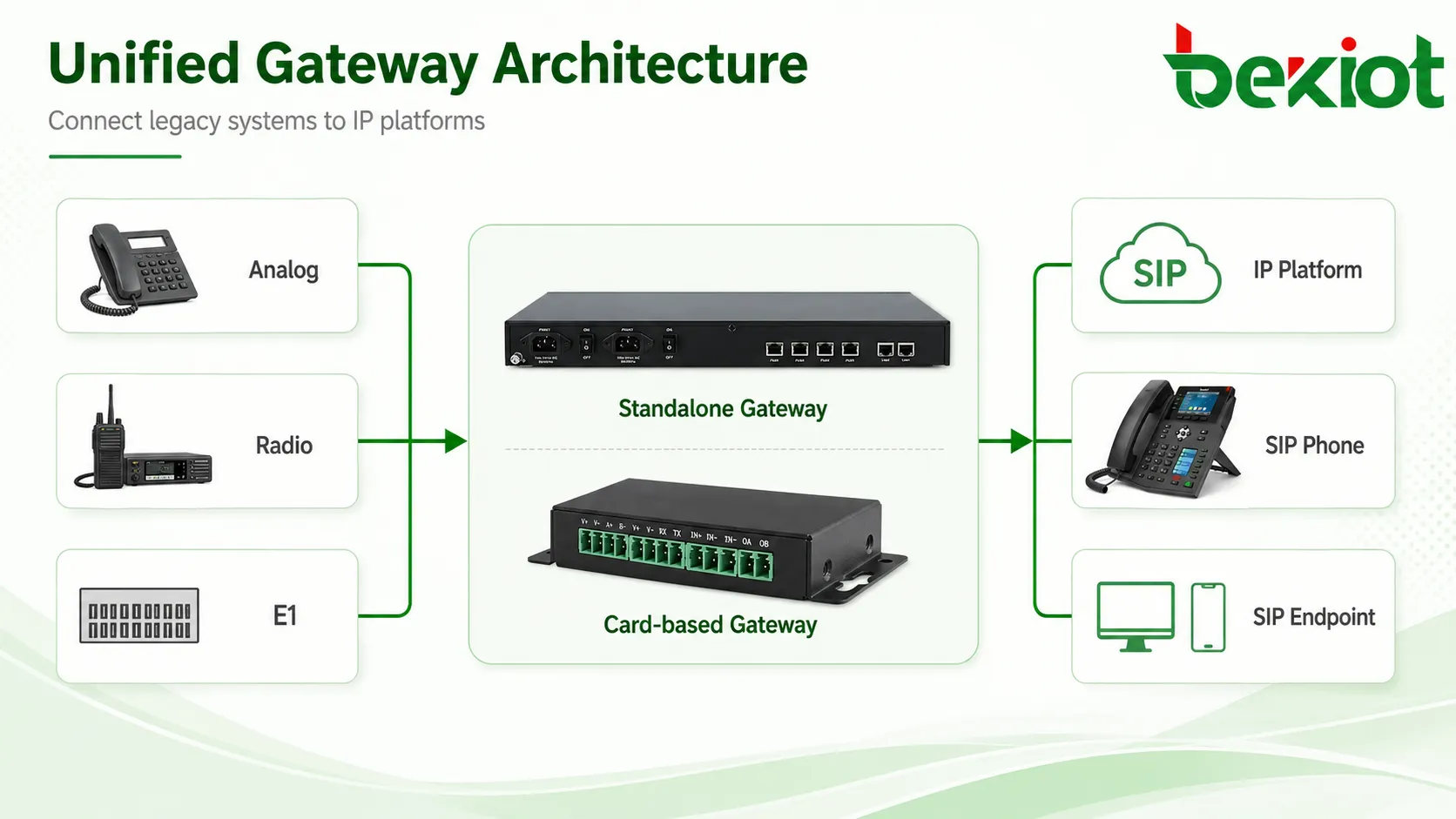

Zwei häufige Gateway-Strukturen

Kartenbasiertes Gateway-Design

Ein kartenbasiertes Gateway platziert mehrere Schnittstellenkarten in einem einzigen Gehäuse. Unterschiedliche Karten können verschiedene Funktionen bereitstellen, wie z. B. FXS-Analoganschlussschnittstellen, FXO-Analogleitungsschnittstellen, E1-Schnittstellen, Funkkommunikationsschnittstellen und Audioschnittstellen.

Diese Struktur ist hochintegriert. Mehrere Dienstfähigkeiten können in einem Geräteframe konzentriert werden, was nützlich ist, wenn das Projekt viele Schnittstellentypen auf begrenztem Installationsraum erfordert. Es wird oft für kompakte Standorte, zentrale Geräteräume, fahrzeugmontierte Systeme oder Umgebungen in Betracht gezogen, in denen verschiedene Kommunikationsschnittstellen in einem Gehäuse zusammengebaut werden müssen.

Der Hauptvorteil dieses Designs ist die zentrale Verwaltung. Wenn alle Karten in einem Rahmen installiert sind, können Ingenieure mehrere Zugangsfunktionen von einem physischen Ort aus verwalten. Dies kann die Schrankplanung vereinfachen und die Anzahl separater Geräte reduzieren. Es bedeutet jedoch auch, dass das Gehäuse zu einem wichtigen Systemknoten wird, sodass Stromschutz, Ersatzkarten, Belüftung und Dienstkontinuität sorgfältig geplant werden müssen.

Standalone-Gateway-Design

Ein Standalone-Gateway ist normalerweise ein gerätetypisches Gerät mit festem Schnittstellentyp und klarer funktionaler Grenze. Beispielsweise kann ein Gateway hauptsächlich FXS-Analogbenutzern dienen, ein anderes die FXO-Leitungsanbindung übernehmen, ein weiteres den E1-Zugang unterstützen und ein anderes Funksysteme mit einer IP-Einsatzplattform verbinden.

Viele Standalone-Gateways verwenden ein 1U-Rackmount-Design oder ein kompaktes Industriegehäuse. Anstatt alle Funktionen in einem Rahmen zu konzentrieren, werden Standalone-Gateways auf verschiedene Standorte verteilt und über das IP-Netzwerk verbunden. Dies macht sie geeignet für projekte mit mehreren Räumen, mehreren Gebäuden, mehreren Regionen oder netzwerkübergreifend.

Der Vorteil dieses Designs ist die klare Verantwortlichkeit. Jedes Gateway übernimmt eine definierte Zugangsaufgabe, was Konfiguration, Austausch und Fehlersuche direkter macht. Wenn ein Standort nur einen Schnittstellentyp benötigt, kann ein Standalone-Gateway die Kosten und Komplexität eines größeren integrierten Gehäuses vermeiden.

Die Standortaufteilung entscheidet oft über die praktische Wahl

Kartenbasierte Gateways sind geeignet, wenn sich mehrere Schnittstellentypen am selben physischen Ort befinden. Wenn beispielsweise analoge Leitungen, E1-Zugang, Audioeingang und Funkintegration alle in einem Geräteraum konzentriert sind, kann eine kartenbasierte Struktur die Geräteanzahl reduzieren und Platz im Rack sparen.

Dieser Vorteil wird jedoch schwächer, wenn die Schnittstellen auf verschiedene Standorte verteilt sind. Wenn eine Audioschnittstelle mit einem Mischpult in einem Konferenzraum verbunden werden muss, während sich die Telefonleitungen im Hauptgeräteraum befinden und die Funkstationen an entfernten Standorten liegen, kann das Zusammenpressen aller Funktionen in ein kartenbasiertes Gehäuse zu unnötiger Verkabelung und Installationsschwierigkeiten führen.

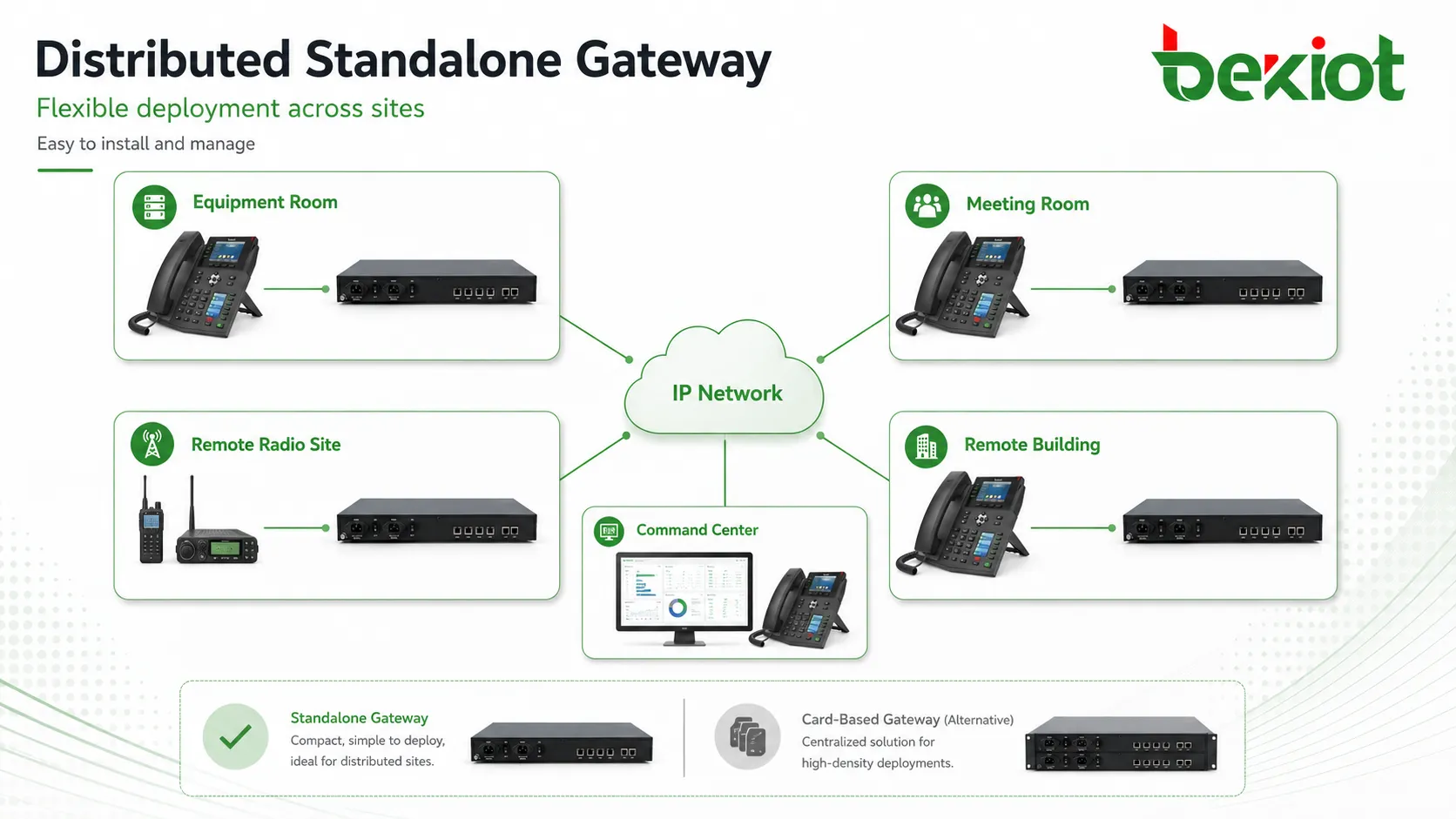

Standalone-Gateways sind bei verteilter Bereitstellung flexibler. Sie können in der Nähe der tatsächlichen Geräte installiert werden, mit denen sie verbunden sind. Ein Funk-Gateway kann in der Nähe einer Funkbasisstation platziert werden, ein Audio-Gateway in der Nähe eines Konferenzsystems und ein analoges Gateway in der Nähe der vorhandenen Telefonverkabelung. Die IP-Vernetzung verbindet diese Knoten dann zurück zur Unified Communications-Plattform.

Diese verteilte Methode ist besonders nützlich in Campusgeländen, Industriegebieten, Verkehrsknotenpunkten, Versorgungseinrichtungen, Fabriken, Tunneln und Notfallkommandosystemen. Diese Projekte haben oft mehrere Gebäude oder entfernte Räume, und die Kommunikationszugangspunkte sind nicht immer in der Nähe des Hauptserverraums. In solchen Fällen kann das Erzwingen aller Schnittstellen in einen zentralen Schrank die Kabellänge, Installationskosten und zukünftigen Wartungsaufwand erhöhen.

Unterschiede bei Bereitstellung und Inbetriebnahme

Ein kartenbasiertes Gateway erfordert während der Installation normalerweise mehr Planung. Verschiedene Karten können unterschiedliche Verkabelungsanforderungen, Schnittstellendefinitionen, Dienstzwecke und Konfigurationslogiken haben. Ingenieure müssen vor der Inbetriebnahme des Systems Steckplätze, Kartenfunktionen, Leitungsführung, Erdungsbedingungen und Anwendungsszenarien unterscheiden.

Da mehrere Dienste in einem Gehäuse integriert sind, können Konfigurationsfehler mehrere Funktionen gleichzeitig betreffen. Dies bedeutet nicht, dass kartenbasierte Gateways unzuverlässig sind, sondern dass Bereitstellungsteams eine stärkere technische Vorbereitung und klarere Dokumentation benötigen.

Standalone-Gateways sind im Allgemeinen einfacher zu konfigurieren, da jedes Gerät normalerweise ein bestimmtes Zugangsproblem löst. Ein eigenständiges FXS-Gateway konzentriert sich auf analoge Telefonbenutzer. Ein eigenständiges FXO-Gateway konzentriert sich auf Amtsleitungen. Ein eigenständiges E1-Gateway konzentriert sich auf den digitalen Leitungszugang. Ein Funk-Gateway konzentriert sich auf die Funk-IP-Interkonnektion.

Diese funktionale Trennung macht die Installation einfacher. Ingenieure können einen Gateway-Typ konfigurieren, testen, ersetzen oder erweitern, ohne den gesamten Gateway-Rahmen zu ändern. Für Projekte mit mehreren Auftragnehmern, mehreren Standorten oder phasenweiser Bauweise kann diese einfachere Grenze die Kommunikationskosten und Implementierungsrisiken reduzieren.

Während der Inbetriebnahme erleichtern eigenständige Gateways auch die Abnahmeprüfung. Jeder Schnittstellentyp kann unabhängig getestet werden, und Probleme können nach Standort, Gerät, Kabel oder Dienstfunktion lokalisiert werden. Dies ist hilfreich, wenn der Projektzeitplan knapp ist oder einige Teile des Systems vor Abschluss des Gesamtprojekts geliefert werden müssen.

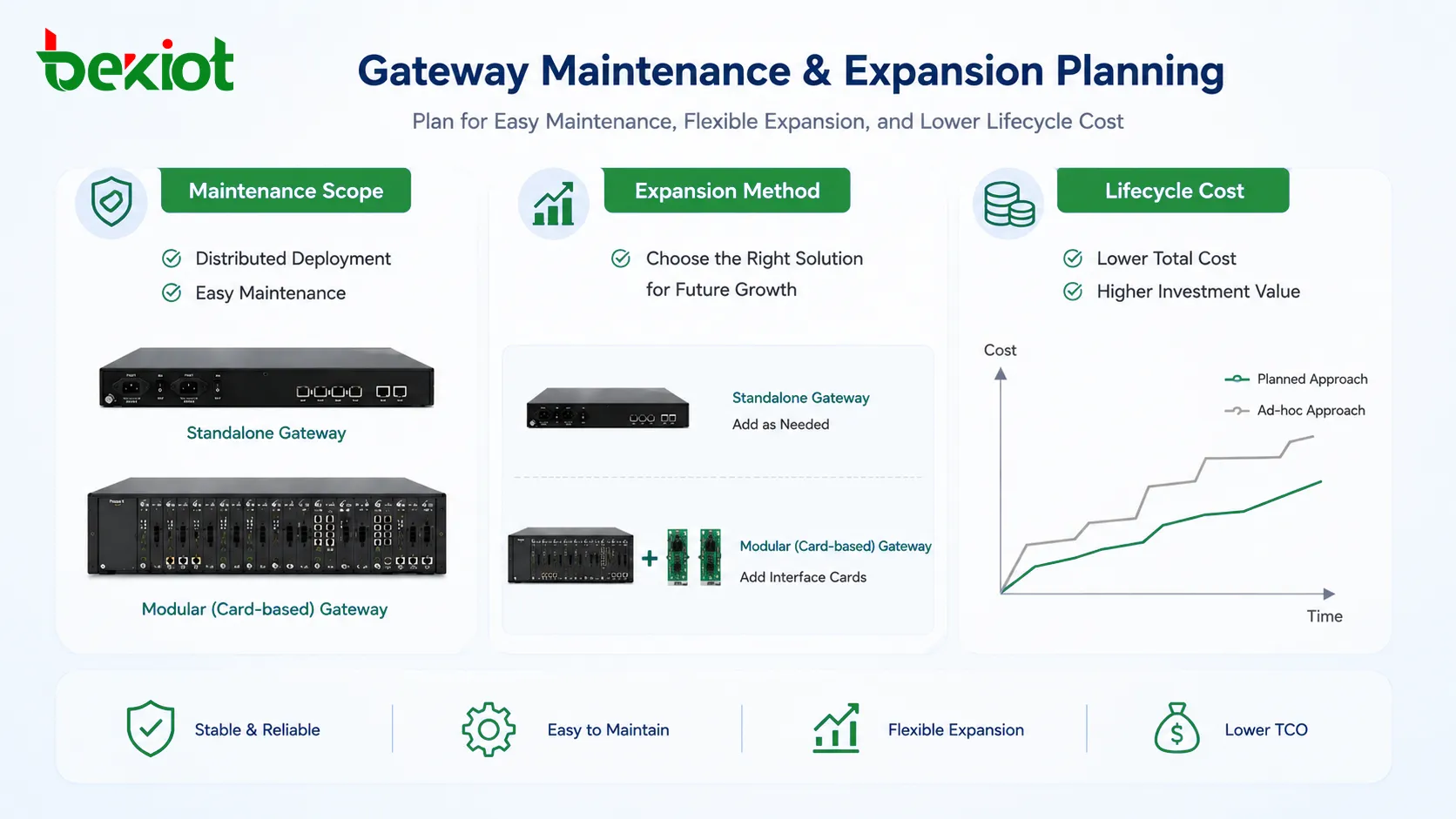

Wartung, Erweiterung und Projektkosten

Die Wartungsanforderungen sollten von Anfang an berücksichtigt werden. In einer kartenbasierten Struktur kann ein einziges Gehäuse mehrere kritische Dienste tragen. Wenn das Gehäuse, das Netzteil, das Verwaltungsmodul oder die Rückwand ein Problem hat, können mehrere Kommunikationsfunktionen gemeinsam betroffen sein. Die Ersatzteilplanung und Fehlerisolierung werden daher wichtig.

Standalone-Gateways bieten eine klarere Diensttrennung. Wenn ein Standalone-Gateway ausfällt, ist der betroffene Dienstbereich normalerweise auf dieses Gerät und seine angeschlossene Schnittstelle beschränkt. Dies kann die Fehlersuche beschleunigen und den Austausch erleichtern, insbesondere bei Projekten, in denen lokale Techniker mit komplexen kartenbasierten Systemen nicht vertraut sind.

Die Erweiterungslogik ist ebenfalls unterschiedlich. Kartenbasierte Gateways erweitern sich durch Hinzufügen oder Austauschen von Karten, wenn die Gehäusekapazität dies zulässt. Dies ist effizient, wenn zukünftige Anforderungen vorhersehbar und zentral sind. Standalone-Gateways erweitern sich durch Hinzufügen eines weiteren Geräts am erforderlichen Knoten, was flexibler ist, wenn das Projekt Standort für Standort wächst.

Aus Kostensicht sind Standalone-Gateways oft besser für allgemeine Integrationsprojekte geeignet, da sie in der Regel niedrigere Einstiegskosten, einfachere Bereitstellungsanforderungen und flexiblere Kaufoptionen haben. Kartenbasierte Gateways können in hochkonzentrierten Systemen mit vielen Schnittstellentypen wirtschaftlicher sein, erfordern jedoch eine sorgfältige Kapazitätsplanung, um ungenutzte Steckplätze oder zukünftige Einschränkungen zu vermeiden.

Die Lebenszykluskosten sollten auch Schulungen, Dokumentation, Ersatzgeräte, Austauschzeit und Fernsupport umfassen. Ein niedrigerer Gerätepreis bedeutet nicht immer niedrigere Projektkosten. Wenn die Gateway-Struktur zu komplizierter Verkabelung, schwieriger Fehlersuche oder schlechter Skalierbarkeit führt, können die langfristigen Wartungskosten höher ausfallen als erwartet.

Empfohlene Auswahlmethode

Ein kartenbasiertes Gateway ist besser geeignet, wenn das Projekt eine einfache und zentralisierte Netzwerkstruktur aufweist, sich mehrere Schnittstellentypen im selben Gerätebereich befinden, der Installationsraum begrenzt ist und das System eine hohe Integration in einem Gehäuse erfordert.

Ein Standalone-Gateway ist normalerweise besser, wenn das Projekt verteilte Knoten, verschiedene Räume, entfernte Standorte, netzwerkübergreifenden Zugriff, phasenweise Bereitstellung oder unabhängige Wartungsanforderungen umfasst. Es ist auch eine praktische Wahl, wenn jedes Gateway nur eine Zugangsfunktion lösen muss, wie analoger Nebenstellenanschluss, analoger Leitungsanschluss, E1-Zugang, Funkintegration oder Audioanbindung.

In vielen Unified Communications-Projekten muss das endgültige Design nicht nur eine Form wählen. Auch eine hybride Architektur kann verwendet werden. Hochkonzentrierte Kernschnittstellen können von einem integrierten Gateway bearbeitet werden, während entfernte oder spezielle Zugangspunkte eigenständige Gateways verwenden können. Dieser Ansatz balanciert Schrankplatz, Bereitstellungsflexibilität, Wartungsfreundlichkeit und Kostenkontrolle aus.

Ein praktischer Designprozess besteht darin, zuerst alle Zugangspunkte zu kartieren und sie dann nach Schnittstellentyp, physischem Standort, Dienstpriorität und Wartungsverantwortung zu klassifizieren. Danach kann das Projektteam entscheiden, welche Schnittstellen zentralisiert und welche lokal bereitgestellt werden sollen. Diese Methode ist zuverlässiger, als Geräte erst nach der Zählung der Gesamtportnummern auszuwählen.

Praktische Entscheidungs-Checkliste

• Wählen Sie kartenbasierte Gateways, wenn viele Schnittstellen in einem Geräteraum zentralisiert sind.

• Wählen Sie Standalone-Gateways, wenn Zugangspunkte auf verschiedene Standorte oder Räume verteilt sind.

• Ziehen Sie kartenbasiertes Design in Betracht für kompakte Umgebungen, fahrzeugmontierte Systeme oder platzbegrenzte Schränke.

• Ziehen Sie Standalone-Design in Betracht für einfachere Bereitstellung, einfachere Konfiguration, geringeren Wartungsaufwand und flexible Erweiterung.

• Verwenden Sie ein hybrides Design, wenn zentralisierte und verteilte Zugangsanforderungen im selben Projekt bestehen.

• Überprüfen Sie die Lebenszykluskosten inklusive Verkabelung, Ersatzgeräte, Ingenieursschulung, Fehlerbehebungszeit und zukünftige Schnittstellenerweiterung.

FAQ

Kann ein Standalone-Gateway große Unified Communications-Projekte unterstützen?

Ja. Standalone-Gateways können große Projekte unterstützen, wenn sie als verteilte Zugangsknoten geplant werden. Ihr Vorteil liegt nicht nur in der Portkapazität, sondern auch in der Fähigkeit, das richtige Gateway nahe der von ihm bedienten Geräte zu platzieren.

Ist ein kartenbasiertes Gateway immer professioneller?

Nicht unbedingt. Ein kartenbasiertes Gateway bietet hohe Integration, aber die Professionalität hängt davon ab, ob die Architektur zum Projekt passt. In einem verteilten Projekt können mehrere Standalone-Gateways ein saubereres und wartbarreres Design erzeugen.

Welcher Gateway-Typ ist einfacher für zukünftige Erweiterungen?

Standalone-Gateways sind normalerweise einfacher für die schrittweise Erweiterung, da neue Geräte dort hinzugefügt werden können, wo neue Zugangspunkte benötigt werden. Kartenbasierte Gateways sind effizient, wenn die Erweiterung innerhalb der geplanten Gehäusekapazität bleibt.

Sollte die Gateway-Auswahl nur auf der Portanzahl basieren?

Nein. Die Portanzahl ist nur ein Faktor. Standortverteilung, Verkabelungsentfernung, Schnittstellentyp, Stromversorgung, Wartungsverantwortung, Netzwerksicherheit, Redundanz und Lebenszykluskosten sollten ebenfalls berücksichtigt werden.

Können beide Strukturen im selben Projekt verwendet werden?

Ja. Eine hybride Struktur ist oft sinnvoll. Zentraler, hochdichter Zugang kann ein integriertes Gateway verwenden, während entfernte oder dedizierte Zugangspunkte eigenständige Gateways nutzen können. Dies ermöglicht dem System, sowohl Integrationseffizienz als auch Bereitstellungsflexibilität zu bewahren.
