Ein Reinraumtelefon kann physisch installiert, an Ethernet angeschlossen und mit einer IP-Adresse versehen sein und dennoch nicht in der Lage sein, mit dem Kontrollraum zu kommunizieren. Die Netzwerkverbindung ist nur die erste Ebene eines funktionierenden SIP-Kommunikationspfads.
Um eine nutzbare Anlagennummer zu werden, muss das Reinraum-Endgerät das SIP-System über das IP-Netzwerk erreichen, die Registrierung abschließen, eine eindeutige Nebenstellenidentität erhalten, die erforderlichen Anrufrouting-Regeln befolgen und einen nutzbaren Sprachmedienpfad mit dem entfernten Telefon aufbauen.
Die grundlegende Beziehung kann daher wie folgt verstanden werden:
Netzwerkverbindung → SIP-Registrierung → Nebenstellenidentität → Anrufrouting → Sprachmedien → Kommunikationsarbeitsablauf
Diese Phasen sollten während der Bereitstellung getrennt behandelt werden. Ein Telefon, das eine IP-Adresse erhalten hat, ist nicht unbedingt in das Sprachsystem aufgenommen worden, und ein Telefon, das „Registriert“ anzeigt, hat nicht unbedingt einen nutzbaren Ende-zu-Ende-Anrufpfad abgeschlossen.
Systemgrenze vor dem Anschließen des Endgeräts definieren
Vor der Konfiguration des Reinraumtelefons sollte die vorhandene Kommunikationsumgebung identifiziert werden. Das Endgerät wird einem System hinzugefügt, das bereits eine IP-PBX, einen SIP-Server, ein Dispatch-Telefon, Büro-SIP-Telefone, Netzwerk-Switches und Kommunikationsrichtlinien umfassen kann.
Die erste Aufgabe besteht darin, zu bestimmen, wo das neue Reinraum-Endgerät in dieser Architektur angesiedelt ist.
Eine typische SIP-basierte Beziehung kann sein:
Reinraumtelefon → IP-Netzwerk → IP-PBX → Kontrollraum / Wartung / andere autorisierte Nebenstellen
Vor der Bereitstellung sollten mehrere Bedingungen bestätigt werden:
ob die vorhandene IP-PBX oder der SIP-Server die Registrierung des erforderlichen Endgeräts zulässt;
ob am Kommunikationspunkt des Reinraums eine Ethernet-Verbindung verfügbar ist;
ob das Endgerät PoE oder eine separate Stromversorgung verwendet;
ob das Reinraumnetzwerk das SIP-System gemäß den VLAN-, Routing- und Firewall-Richtlinien des Standorts erreichen kann;
ob innerhalb des vorhandenen Nummerierungsplans eine neue Nebenstelle erstellt werden kann;
welche Positionen die Reinraum-Nebenstelle anrufen muss und welche Positionen sie anrufen müssen.
Die physische Installation sollte getrennt von der SIP-Kompatibilität betrachtet werden. Ein Terminal kann technisch mit der Kommunikationsplattform kompatibel sein, erfordert jedoch möglicherweise dennoch eine andere Montagemethode, eine Wandöffnung oder eine andere Reinigungsanordnung für die kontrollierte Umgebung.
Ebenso belegt eine Frontplatte aus Edelstahl oder eine versiegelte Frontplatte für sich genommen nicht die Einhaltung einer bestimmten Reinraumklassifizierung, GMP-Anforderung oder Reinigungsprozedur. Produktdokumentation und Projektspezifikationen sollten gemeinsam geprüft werden.
Das BT26 Reinraum-IP-Freisprechtelefon kann beispielsweise als SIP-Endgerät innerhalb einer kompatiblen IP-Kommunikationsarchitektur verwendet werden. Seine tatsächliche Eignung für einen bestimmten kontrollierten Bereich sollte jedoch weiterhin anhand der Installations- und Umgebungsanforderungen des Standorts bewertet werden.

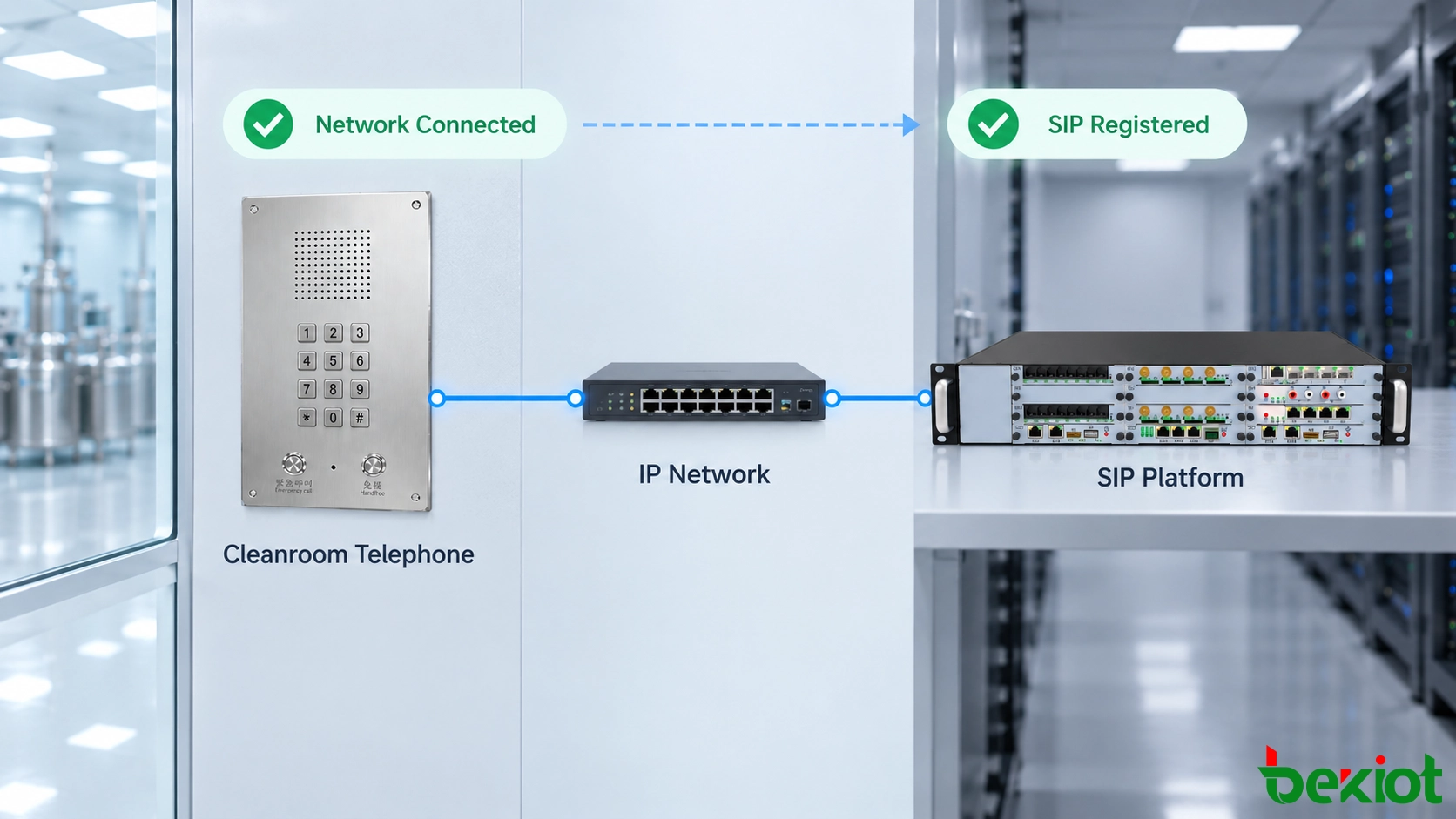

Von der Netzwerkverbindung zur SIP-Registrierung
Die erste technische Ebene ist die IP-Konnektivität. Das Reinraumtelefon muss einen nutzbaren Netzwerkpfad zum SIP-Server oder zur IP-PBX haben.
Je nach Anlagendesign kann dies eine zugewiesene IP-Adresse, ein Subnetz, ein Standardgateway, ein VLAN und das erforderliche Routing zum Erreichen der Kommunikationsplattform umfassen.
Wenn PoE verwendet wird, muss die Netzwerkinfrastruktur außerdem eine mit dem Endgerät kompatible Stromversorgungsanordnung bereitstellen. Wenn das Telefon eine lokale Stromversorgung verwendet, muss die erforderliche Versorgung gemäß der Produktspezifikation bereitgestellt werden.
In diesem Stadium ist das Endgerät mit dem Datennetzwerk verbunden, aber nicht unbedingt in das Telefonsystem aufgenommen.
IP-Konnektivität und SIP-Registrierung sind zwei verschiedene Zustände.
Die nächste Stufe ist die Konfiguration der SIP-Beziehung. Das Endgerät benötigt typischerweise die entsprechenden SIP-Server- oder Registrar-Informationen sowie die von der vorhandenen Plattform erwarteten Konto-, Authentifizierungs- und Transporteinstellungen.
Die Beziehung kann vereinfacht dargestellt werden als:
Reinraumtelefon → LAN → SIP-Server / IP-PBX
Wenn die Registrierung erfolgreich ist, erkennt die SIP-Plattform das Endgerät anhand seines konfigurierten Kontos und seiner Nebenstellenidentität.
Die Registrierung bestätigt jedoch nur einen Teil des Kommunikationspfads. Die Plattform muss weiterhin wissen, wie Anrufe von dieser Nebenstelle behandelt werden sollen und welche Ziele sie erreichen dürfen.
Deshalb sollte ein Status „Registriert“ nicht als endgültiges Inbetriebnahmeergebnis betrachtet werden.
Nebenstellenidentität und Anrufrouting
In einer kontrollierten Produktionsumgebung repräsentiert ein Reinraumtelefon häufig einen physischen Bereich und nicht einen einzelnen Mitarbeiter. Die Nebenstellenidentität sollte dieses Betriebsmodell widerspiegeln.
Zum Beispiel:
6101 — Formulierungsraum;
6102 — Abfüllbereich;
6103 — Labor;
6104 — Sauberer Verpackungsbereich.
Diese Nummern sind nur Beispiele. Die tatsächliche Bereitstellung sollte normalerweise dem vorhandenen Nummerierungsplan der Anlage folgen.
Betrachten Sie ein Telefon im Abfüllbereich, das als Nebenstelle 6102 registriert ist. Wenn Personal einen Anruf initiiert, empfängt die SIP-Plattform die Anfrage von dieser registrierten Identität und wendet die konfigurierten Anrufrouting-Regeln an.
Ein vereinfachter Pfad kann sein:
Abfüllbereich / 6102 → IP-PBX → Anrufrouting → Kontrollraum
Wenn die Plattform und das Zielterminal so konfiguriert sind, dass sie die erforderlichen Anruferinformationen anzeigen, kann der Bediener im Kontrollraum die mit dem Anruf verbundene Nebenstelle oder den Raum identifizieren.
Die Nebenstelle dient daher zwei zusammenhängenden Zwecken:
Routing-Identität: Sie nimmt an der Anrufverarbeitung innerhalb des SIP-Systems teil;
Standortidentität: Sie ermöglicht es dem Personal, den Anruf einem bekannten physischen Bereich zuzuordnen.
Anrufberechtigungen sollten gleichzeitig geplant werden. Ein Endgerät im Abfüllbereich muss möglicherweise den Kontrollraum, die Wartung und die Produktionsaufsicht erreichen, während ein anderer Reinraumpunkt möglicherweise nur eine vordefinierte Dienstposition benötigt.
Die Gegenrichtung ist ebenso wichtig. Der Kontrollraum sollte die der Reinraumumgebung zugewiesene Nebenstelle anrufen können, wenn der Betriebsablauf eine bidirektionale Kommunikation erfordert.
Dadurch entsteht eine vollständige Beziehung:
Reinraum ↔ SIP-Plattform ↔ Kontrollraum
Eine erfolgreiche Registrierung ohne korrektes Routing und korrekte Berechtigungen bietet diese betriebliche Beziehung nicht.

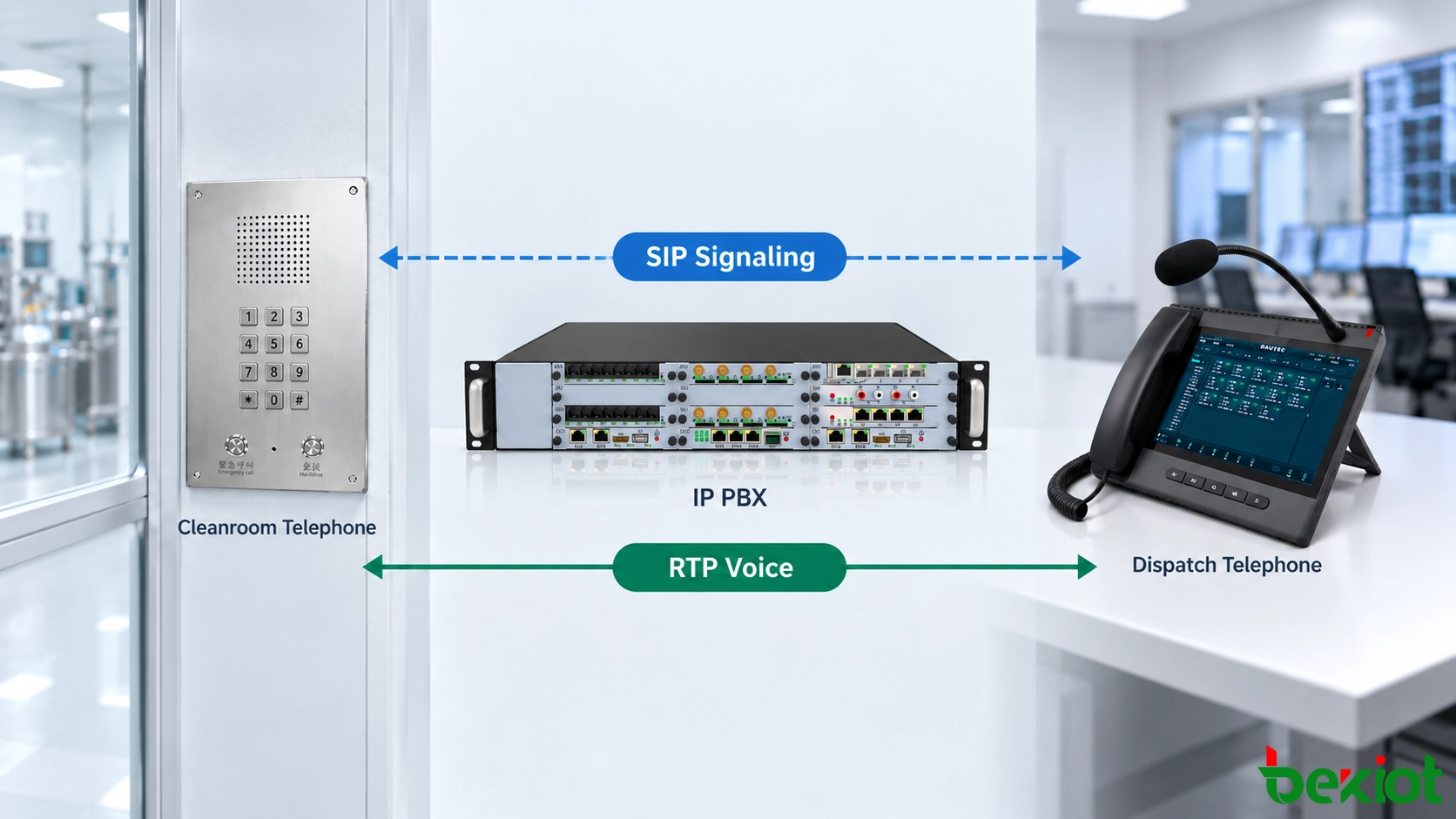

SIP-Signalisierung und Sprachmedien müssen beide funktionieren
Die SIP-Bereitstellung wird komplexer, wenn Anrufsignalisierung und Sprachmedien so behandelt werden, als wären sie derselbe Netzwerkfluss.
Vereinfacht ausgedrückt:
SIP baut den Anruf auf und steuert ihn; RTP überträgt normalerweise die Sprachmedien.
Wenn ein Reinraumbediener den Kontrollraum anruft, wird die SIP-Signalisierung verwendet, um die Sitzung anzufordern, das Ziel zu identifizieren und Anrufzustände wie Klingeln, Annehmen und Beenden zu verwalten.
Sobald der Anruf angenommen wurde, benötigen die Endgeräte außerdem einen nutzbaren Medienpfad für die eigentliche Sprachkonversation.
Dies erklärt, warum mehrere verschiedene Bedingungen möglich sind:
das Endgerät ist registriert, kann aber das erforderliche Ziel nicht erreichen;
das Ziel klingelt, aber nach dem Annehmen ist keine Stimme zu hören;
eine Seite kann die andere hören, aber das Audio funktioniert in der Gegenrichtung nicht;
der Anruf funktioniert innerhalb eines Netzwerksegments, schlägt aber über ein anderes fehl;
der Anruf wird aufgebaut, aber die Sprachqualität wird durch Paketverlust, Verzögerung oder Netzwerküberlastung beeinträchtigt.
Diese Bedingungen sollten entsprechend der tatsächlichen Netzwerk- und Kommunikationsarchitektur diagnostiziert werden. Relevante Bereiche können VLAN-Routing, Firewall-Richtlinien, NAT-Verhalten, Medienport-Behandlung und Codec-Aushandlung umfassen.
Codec-Kompatibilität ist ebenfalls Teil des Medienpfads. Das Reinraumtelefon, die Kommunikationsplattform und das entfernte Endgerät müssen einen gemeinsamen Sprachcodec unterstützen, der für den erforderlichen Anruf verwendet werden kann.
Je nach Gerät und Plattform können G.711, G.722 oder andere Codecs verfügbar sein. Das Ziel ist nicht, die größtmögliche Anzahl von Codecs zu aktivieren, sondern sicherzustellen, dass der Kommunikationspfad eine gegenseitig unterstützte Option aushandeln kann.
Wenn das vorhandene Kommunikationssystem TLS, SRTP oder andere Sicherheitsmechanismen erfordert, sollte die Kompatibilität des Endgeräts mit diesen Richtlinien ebenfalls als Teil des Integrationsdesigns bestätigt werden.
Bei gemeinsam genutzten Datennetzen kann Sprachverkehr je nach Netzwerkdesign des Standorts auch eine angemessene QoS-Behandlung erfordern. Die genaue Richtlinie sollte der Netzwerkarchitektur der Anlage folgen, anstatt einen festen QoS-Wert auf jedes Projekt anzuwenden.

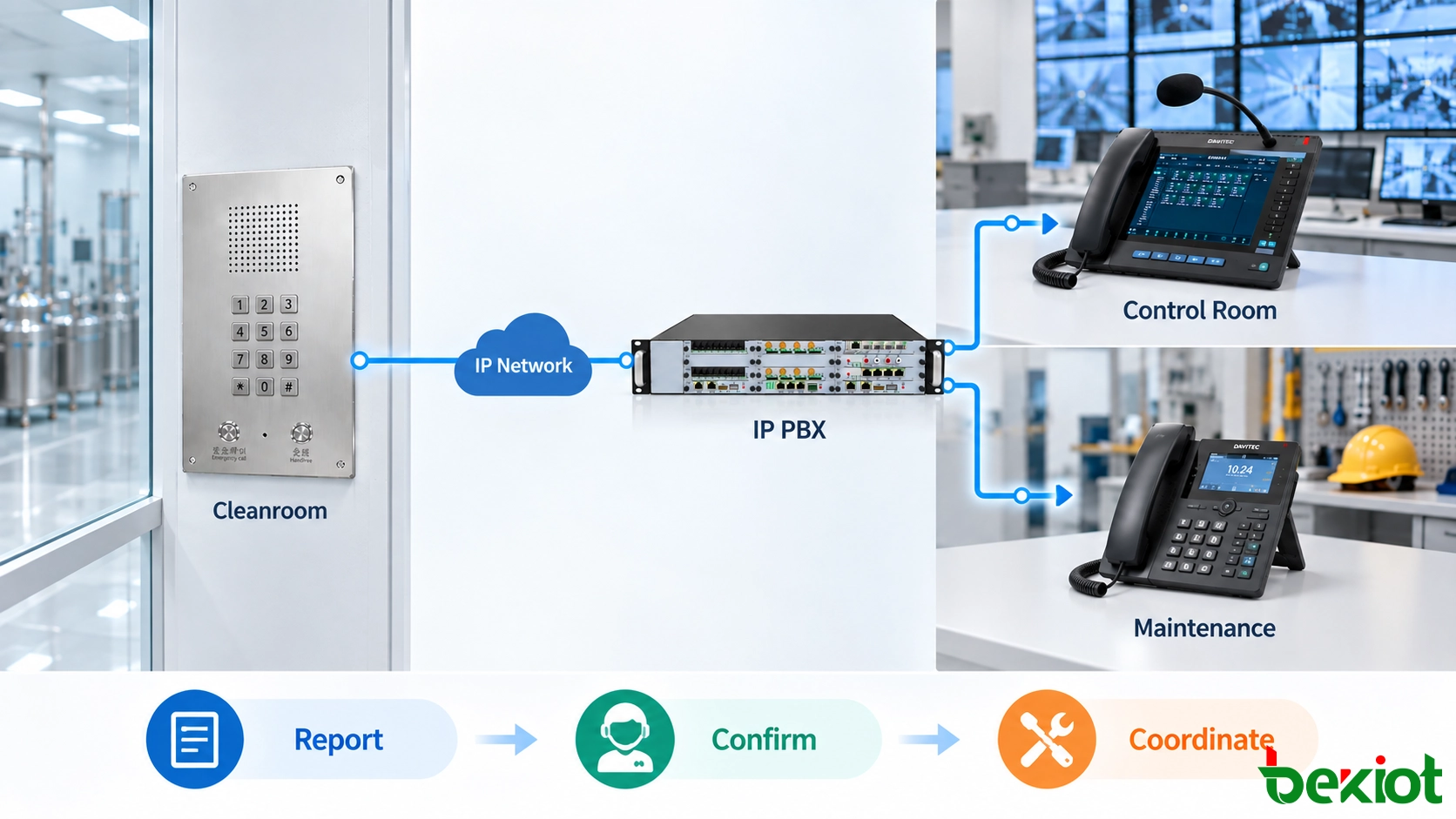

Wie das Endgerät in den Kommunikationsarbeitsablauf der Anlage eintritt
Sobald Netzwerkverbindung, Registrierung, Routing und Medien hergestellt sind, kann das Reinraumtelefon am tatsächlichen Betriebsablauf teilnehmen.
Betrachten Sie einen Bediener im Abfüllbereich, der einen abnormalen Gerätezustand bemerkt. Der Bediener initiiert einen Anruf vom festen Reinraum-Endgerät.
Der erste Teil des Pfads ist:
Reinraumtelefon / 6102 → IP-Netzwerk → IP-PBX
Die Kommunikationsplattform wendet dann das konfigurierte Routing an und präsentiert den Anruf der erforderlichen Position im Kontrollraum:
IP-PBX → Dispatch-Telefon im Kontrollraum
Nachdem der Bediener im Kontrollraum geantwortet hat, bauen die beiden Endgeräte die erforderliche Sprachsitzung auf. Das Personal im Reinraum kann erklären, was passiert ist, ohne den kontrollierten Bereich zu verlassen.
Wenn Wartungsunterstützung erforderlich ist, kann der Kommunikationsprozess fortgesetzt werden:
Abfüllbereich ↔ Kontrollraum ↔ Wartung
Die genaue Behandlungsmethode hängt von der Kommunikationsplattform und dem Betriebsverfahren des Standorts ab. Der Bediener im Kontrollraum kann einen weiteren Anruf tätigen, den bestehenden Anruf weiterleiten oder eine andere unterstützte Funktion verwenden.
Diese Fähigkeiten sollten nicht allein deshalb angenommen werden, weil das Reinraumtelefon SIP verwendet. Weiterleitung, Anrufgruppen, Aufzeichnung, Dispatch-Funktionen und andere Dienste hängen von der Plattform, der Endgerätkonfiguration und den Kontoberechtigungen ab.
Dasselbe gilt für Rundfunk, Alarmintegration, Zutrittskontrolle oder andere Funktionen von Geschäftssystemen. Wenn die vorhandene Kommunikationsplattform die erforderlichen Schnittstellen und Fähigkeiten bereitstellt, kann das Reinraum-Endgerät an einem breiteren integrierten Arbeitsablauf teilnehmen. Diese Funktionen werden nicht automatisch durch die SIP-Registrierung erstellt.
Für den täglichen Betrieb bleibt die wichtigste Beziehung unkompliziert:
Reinraum ↔ Kontrollraum ↔ verantwortliche Position
Das Kommunikationssystem sollte den Informationsfluss in beide Richtungen ermöglichen, sodass der Kontrollraum nicht nur einen Bericht empfangen, sondern bei Bedarf auch Anweisungen zurückgeben oder den Reinraum erneut kontaktieren kann.
Vollständigen Pfad vor der Inbetriebnahme verifizieren
Die Inbetriebnahme sollte den vollständigen Kommunikationspfad testen, anstatt zu stoppen, wenn das Endgerät online erscheint oder eine erfolgreiche SIP-Registrierung anzeigt.
| Verifikationselement | Was zu prüfen ist | Zweck |
|---|---|---|
| Netzwerk | Das Reinraum-Endgerät kann die erforderliche SIP-Plattform erreichen | Bestätigt grundlegende IP-Konnektivität |
| SIP-Registrierung | Das korrekte Konto und die korrekte Nebenstelle registrieren sich erfolgreich | Bestätigt, dass das Endgerät der Sprachplattform beigetreten ist |
| Ausgehender Anruf | Der Reinraum kann die erforderliche Position im Kontrollraum erreichen | Verifiziert den primären Berichtspfad |
| Rückruf | Der Kontrollraum kann die Reinraum-Nebenstelle anrufen | Bestätigt bidirektionale Kommunikation |
| Anruferidentität | Die erwartete Nebenstellen- oder Raumidentität wird angezeigt | Hilft, den Ursprungsbereich zu identifizieren |
| Sprachmedien | Klares Audio ist in beide Richtungen verfügbar | Bestätigt, dass der Medienpfad nutzbar ist |
| Codec | Ein gegenseitig unterstützter Sprachcodec wird ausgehandelt | Bestätigt kompatible Medienverarbeitung |
| Berechtigungen | Die Nebenstelle erreicht die vom Projekt erforderlichen Ziele | Bestätigt die beabsichtigte Anrufrichtlinie |
| Wiederherstellung | Das Endgerät kehrt nach Netzwerk- oder Plattformwiederherstellung in den erforderlichen registrierten Zustand zurück | Prüft das Verhalten nach Unterbrechungen |
| Audio vor Ort | Personal kann von der normalen Betriebsposition aus kommunizieren | Bestätigt die praktische Nutzbarkeit in der realen Reinraumumgebung |
Audio-Tests vor Ort sind besonders wichtig für Freisprech-Endgeräte. Ein SIP-Anruf kann technisch korrekt sein und dennoch schwierig zu verwenden, wenn Lüftungsgeräusche, Maschinen oder der Installationsabstand die Sprachverständlichkeit beeinträchtigen.
Daher sollte das Testen beide Richtungen von der tatsächlichen Bedienerposition aus abdecken, anstatt nur direkt neben dem Telefon zu stehen.
Wenn sich das System nicht wie erwartet verhält, sollte die Fehlersuche der Ebene folgen, auf der das Problem auftritt. Registrierungsprobleme sollten zunächst von Routingproblemen getrennt werden, während Anrufe, die klingeln, aber kein Audio oder nur Einweg-Audio haben, als Signalisierungs- und Medienpfadprobleme untersucht werden sollten, anstatt als derselbe Fehler behandelt zu werden.
Ein Reinraumtelefon ist erst dann vollständig integriert, wenn Netzwerkverbindung, SIP-Registrierung, Nebenstellenidentität, Anrufrouting, Sprachmedienpfad und tatsächlicher Betriebsarbeitsablauf alle zusammen funktionieren.
Das praktische Ergebnis sollte einfach sein: Personal im Reinraum kann die richtige Position erreichen, der Kontrollraum kann den Anruf identifizieren und zurückrufen, und beide Seiten können klar kommunizieren, ohne ihre normalen Betriebsbereiche zu verlassen.
FAQ
1. Kann ein Reinraumtelefon direkt bei einer vorhandenen IP-PBX registriert werden?
Es kann möglicherweise möglich sein, wenn die vorhandene Plattform die Registrierung des Endgeräts zulässt und beide Seiten kompatible SIP-Authentifizierungs-, Transport-, Netzwerk- und Codec-Einstellungen verwenden. SIP-Unterstützung auf beiden Produkten garantiert für sich genommen keine Interoperabilität.
2. Bedeutet die SIP-Registrierung, dass das Telefon betriebsbereit ist?
Nein. Die Registrierung bestätigt, dass das Endgerät die erforderliche Beziehung zur SIP-Plattform hergestellt hat. Anrufrouting, Berechtigungen, Anruferidentität, bidirektionale Sprache und der tatsächliche Betriebsarbeitsablauf müssen noch verifiziert werden.
3. Sollte jedes Reinraumtelefon eine eigene SIP-Nebenstelle haben?
Eine dedizierte Nebenstelle ist oft nützlich, da sie jedem festen Kommunikationspunkt eine klare Identität verleiht. In kontrollierten Produktionsbereichen kann die Nebenstelle einen Raum oder Prozessbereich statt eines einzelnen Mitarbeiters repräsentieren. Der tatsächliche Nummerierungsplan sollte dem Kommunikationsdesign der Anlage folgen.
4. Warum kann ein SIP-Anruf klingeln, aber kein Audio haben?
SIP-Signalisierung und Sprachmedien sind unterschiedliche Teile des Kommunikationsprozesses. Der Signalisierungspfad kann funktionieren, während der Medienpfad durch Netzwerkrouting, Firewall- oder NAT-Verhalten, Medienverarbeitung oder Codec-Aushandlung beeinträchtigt wird. Die tatsächliche Systemkonfiguration sollte geprüft werden, um die Ursache zu bestimmen.
5. Kann ein Reinraum-SIP-Telefon mit einer Legacy-PBX kommunizieren?
Dies hängt von den verfügbaren Schnittstellen der vorhandenen PBX ab. Wenn bereits eine nutzbare SIP-Schnittstelle vorhanden ist, kann eine Verbindung über diese Schnittstelle möglich sein. Andernfalls kann je nach PBX-Schnittstelle und Projektarchitektur ein geeignetes Gateway oder eine andere Interworking-Methode erforderlich sein.
