In einem modernen Projekt für konvergente Kommunikation ist das System nicht einfach eine Sammlung aus Telefonen, Funkgeräten, Kameras, Lautsprechern und Leitstellenbildschirmen. Hinter jedem stabilen Sprachanruf, jeder Videositzung, jedem Notfallalarm, jeder Intercom-Anfrage, jeder Aufzeichnung und jedem GIS-basierten Dispositionsvorgang steht eine Schichtenarchitektur, die festlegt, wie Informationen registriert, geroutet, konvertiert, angezeigt und verwaltet werden.

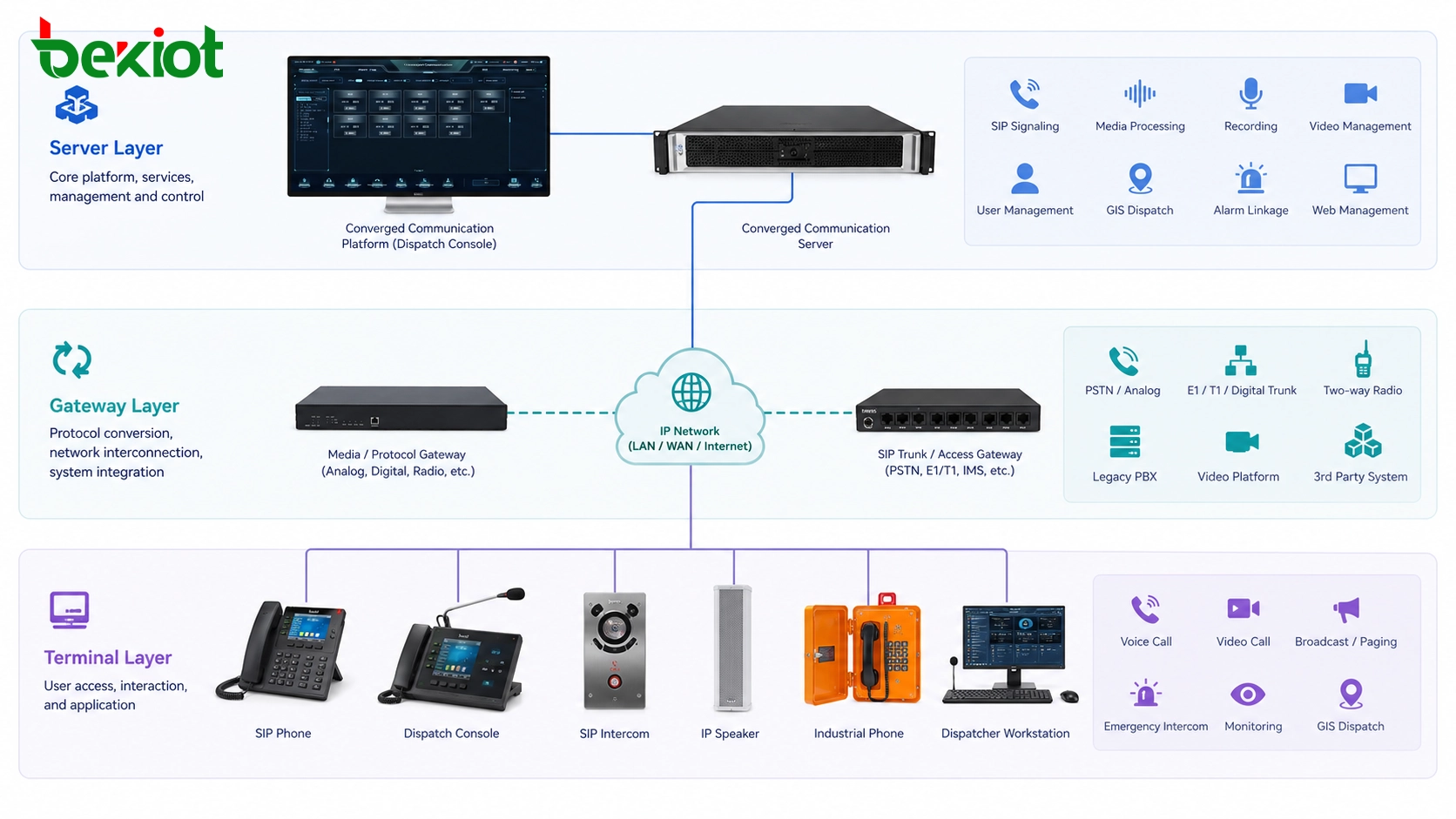

Die drei wichtigsten Bausteine sind Server, Gateways und Endgeräte. Das Verständnis dieser drei Ebenen hilft Systemintegratoren, Projektverantwortlichen und Engineering-Teams, vor der Geräteauswahl, Kapazitätsplanung oder Verbindung verschiedener Kommunikationsnetze eine klarere Architektur zu entwerfen.

Eine klare Struktur vor der Systemeinführung

Viele Kommunikationsprojekte werden schwierig, weil alle Geräte ohne klare Systemstruktur gemeinsam diskutiert werden. Ein SIP-Telefon, eine Leitstellenkonsole, ein Funk-Gateway, ein Aufzeichnungsdienst, eine Videozugangseinheit und ein Plattformserver können in derselben Lösung vorkommen, erfüllen aber unterschiedliche Rollen.

Die Serverebene stellt zentrale Vermittlung, Registrierung, Verwaltung, Medienverarbeitung, Aufzeichnung und Plattformdienste bereit. Die Gateway-Ebene verbindet externe oder Nicht-SIP-Systeme mit der IP-Kommunikationsplattform. Die Endgeräteebene stellt die tatsächlichen Funktionen für Nutzer in Büros, Kontrollräumen, Industrieanlagen, Notfallpunkten, öffentlichen Bereichen, Fahrzeugen, Tunneln, Campusumgebungen und entfernten Einrichtungen bereit.

Dieses Schichtdenken ist besonders wichtig bei Unified Communication, Notfallführung, industrieller Disposition, Beschallung, Videoverknüpfung und Multi-Netz-Integration. Es hält das System offen, skalierbar und leichter wartbar.

Von traditioneller Vermittlung zu softwarebasierten Plattformen

Frühe Kommunikationssysteme waren hauptsächlich um leitungsvermittelte Telefonanlagen aufgebaut. Telefonleitungen wurden über physische Vermittlungstechnik verbunden, und das Netz hing stark von dedizierter Telefoninfrastruktur ab. In dieser Struktur waren die Begriffe Server, Gateway und Endgerät nicht so klar getrennt wie heute.

Mit der Entwicklung von IP-Netzen und VoIP-Technologie verlagerte sich die Kommunikationsvermittlung zunehmend in softwarebasierte Architekturen. Sprache, Video, Signalisierung, Benutzerregistrierung, Dispositionssteuerung und Verwaltungsdienste können heute über IP-Netze laufen. Dadurch entstand die Notwendigkeit, Geräte nach Position und Funktion im Gesamtnetz zu klassifizieren.

In einem softswitch-basierten System ist SIP zu einem der wichtigsten Standards für die Sitzungssteuerung geworden. Wenn Geräte kompatible Signalisierungs- und Medienstandards einhalten, können verschiedene Dienste über eine Softwareplattform organisiert werden, statt nur auf traditionelle Hardwarevermittlung angewiesen zu sein.

Die Plattformebene koordiniert zentrale Dienste

Der Server ist in der Regel das Herzstück eines konvergenten Kommunikationssystems. In vielen Projekten basiert die Plattform auf einem oder mehreren SIP-Servern. Dazu können Signalisierungsserver, Medienserver, Authentifizierungsserver, Proxyserver, Aufzeichnungsserver, Videoaufzeichnungsserver, Benutzerverwaltungsserver, GIS-Kartenserver und Web-Management-Plattformen gehören.

Der Hauptwert der Serverebene liegt darin, dass zentrale Kommunikationsfunktionen per Software umgesetzt werden. Dadurch lässt sich das System leichter erweitern, aktualisieren und ist häufig wirtschaftlicher als eine starre reine Hardwarearchitektur.

Was die Serverebene normalerweise übernimmt

Ein typischer konvergenter Leitstellenserver kann SIP-Benutzerverwaltung, Nebenstellenregistrierung, Audioumschaltung, Videoumschaltung, Sprachdisposition, Videodisposition, GIS-Dispo, Aufzeichnung, Videospeicherung, Rechteverwaltung, Systemkonfiguration und Backend-Administration unterstützen.

In größeren Systemen können Signalisierung und Medienverarbeitung zur Verbesserung von Kapazität und Stabilität auf verschiedene Server verteilt werden. In kleinen und mittleren Projekten können viele dieser Dienste auf einem physischen oder virtuellen Server bereitgestellt werden, weil die Projektgröße keinen verteilten Cluster erfordert.

Deshalb sehen manche Projektverantwortliche in der realen Bereitstellung nicht viele separate Server. Die Funktionen sind vorhanden, aber in einen Plattformserver oder eine kompakte Servergruppe integriert.

Warum zentrale Softwaredienste wichtig sind

Zentrale Serverdienste reduzieren wiederholte Konfiguration und machen die Benutzerverwaltung konsistenter. SIP-Benutzer, Dispositionsrechte, Aufzeichnungsregeln, Rufgruppen, Notrufnummern, Paging-Zonen und Endgeräte-Registrierungsdaten können plattformseitig verwaltet werden.

Das unterstützt auch spätere Erweiterungen. Wenn weitere IP-Telefone, SIP-Intercoms, IP-Lautsprecher, Notrufpunkte, Videoterminals oder Leitstellenplätze hinzukommen, kann die Plattform sie über Standardkonfiguration verwalten, ohne das Gesamtsystem neu zu entwerfen.

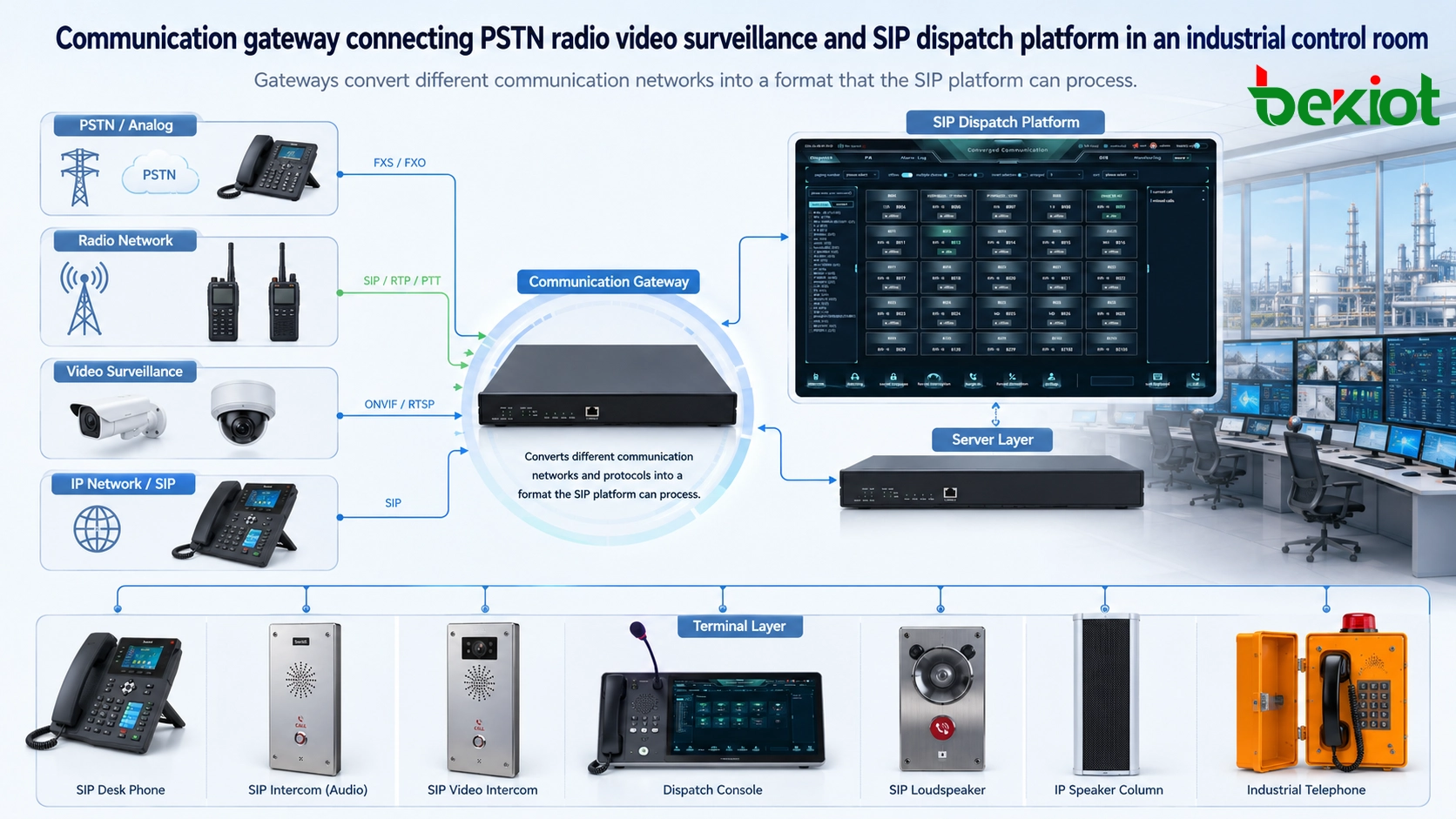

Die Verbindungsebene für unterschiedliche Netze

Obwohl SIP-basierte Kommunikation flexibel ist, enthalten reale Projekte selten nur SIP-Geräte. Viele Standorte müssen weiterhin klassische Telefonleitungen, analoge Telefone, PSTN, Funksysteme, Videoüberwachung, Alarmsysteme, Beschallung oder andere Drittplattformen anbinden.

Diese externen Systeme können unterschiedliche Netzstrukturen, Signalisierungsverfahren, Medienformate und Protokolle verwenden. Sie können nicht immer direkt mit einer SIP-basierten Softswitch-Plattform kommunizieren. Hier werden Gateways notwendig.

Warum Gateways statt schwerer Plattformanpassung eingesetzt werden

Theoretisch könnte eine Serverplattform so entwickelt werden, dass sie jedes Drittprotokoll direkt unterstützt. Dieser Ansatz macht die Kernplattform jedoch oft komplex, schwerfällig und schwer wartbar. Jedes neue Netz kann neue Integrationsarbeit erfordern, und das System verliert die offene, modulare Stärke der Softswitch-Architektur.

Besser ist der Einsatz dedizierter Gateway-Geräte. Jedes Gateway konzentriert sich auf eine Art systemübergreifender Verbindung, etwa Telefonzugang, Funkzugang, Videozugang, Paging oder Alarmverknüpfung. Die Serverplattform kann Kommunikationsdienste weiterhin über einen standardisierten SIP-Ablauf verarbeiten.

Typische Gateway-Anwendungen

Für die Telefonsystemintegration kann ein FXS-, FXO-, E1- oder VoIP-Gateway vorhandene Telefonleitungen und analoge Nebenstellen mit der IP-Kommunikationsplattform verbinden. Für Bündelfunk- oder Push-to-Talk-Integration kann ein RoIP-Gateway Funksprachkanäle in das Dispositionssystem einbinden. Für Videoverknüpfung kann ein Videozugangsgateway Überwachungs- oder Feldvideo in die Befehlsplattform bringen.

Diese Arbeitsteilung hält die Kernplattform schlanker. Das Gateway übernimmt Protokoll- und Medienkonvertierung, während der Server Registrierung, Routing, Disposition, Aufzeichnung und Systemverwaltung übernimmt.

Die Benutzerebene, auf der Funktionen sichtbar werden

Endgeräte sind die Geräte, die Nutzer tatsächlich bedienen. Server und Gateways befinden sich meist in Technikräumen, Serverräumen, Leitstellen oder Backend-Netzen. Endgeräte werden dort platziert, wo Kommunikation stattfindet: an Schreibtischen, Eingängen, in Tunneln, Notfallstationen, Fabriken, Bahnsteigen, Lagern, Fahrzeugen oder Kommandozentralen.

Ein Smartphone ist ein einfaches Beispiel für ein Endgerät. Die meisten Nutzer interessieren sich nicht dafür, wie das Backend Signalisierung, Medienrouting oder Authentifizierung erledigt. Sie möchten wissen, ob das Gerät anrufen, Alarme empfangen, Video anzeigen, Hilfe auslösen, Audio ausgeben oder schnell die richtige Person erreichen kann.

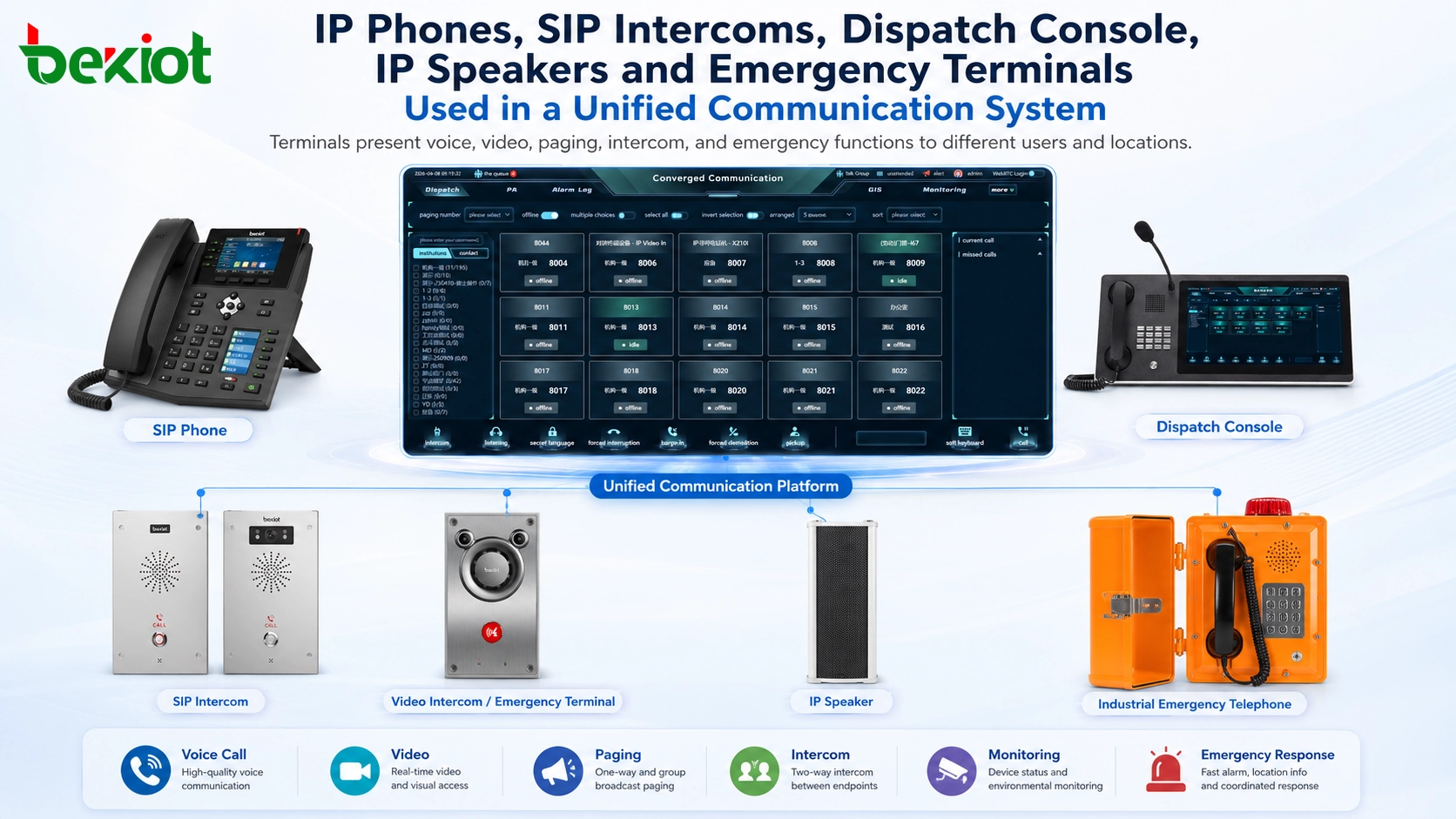

Endgeräte sind mehr als Tischtelefone

Das häufigste Endgerät in vielen Projekten ist das IP-Telefon. Es steht meist auf einem Schreibtisch und bietet Sprach- oder Videokommunikation für Büroanwender, Operatoren, Empfang, Hotelrezeptionen, Kontrollräume oder Serviceplätze.

Die Kategorie der Endgeräte ist jedoch deutlich breiter. Sie kann SIP-Telefone, Videotelefone, intelligente Terminals, Leitstellenkonsolen, IP-Lautsprecher, SIP-Intercoms, Notrufpunkte, Industrietelefone, SIP-Kameras, PA-Endgeräte, Türsprechanlagen und robuste Feldgeräte umfassen.

Jedes Endgerät konzentriert sich auf die Funktionsdarstellung. Der Server erstellt Benutzerkonto, Nebenstellennummer, Passwort, Rechte, Gruppe oder Serviceprofil. Nach Authentifizierung und Registrierung kann das Endgerät die Kommunikationsdienste der Plattform nutzen.

Warum Protokollabgleich wichtig ist

Ein Endgerät muss zum Kommunikationsprotokoll und den Serviceanforderungen des Systems passen. In SIP-basierten Lösungen sollten SIP-Kompatibilität, Codec-Unterstützung, PoE-Stromversorgung, Netzwerksicherheit, Audioqualität, Umweltschutz und Plattforminteroperabilität vor der Bereitstellung geprüft werden.

Ein Bürotelefon kann beispielsweise Nebenstellenruf und Weiterleitung priorisieren, während ein Notfallendgerät Ein-Tasten-Ruf, Freisprechen, wasserdichtes Gehäuse, Alarmverknüpfung und zuverlässigen Betrieb im Außen- oder Industrieumfeld benötigt.

Eine praktische Architektur für reale Projekte

Eine gut geplante Lösung behandelt Server, Gateways und Endgeräte nicht als isolierte Produkte. Sie definiert ihre Verantwortlichkeiten in derselben Architektur. Der Server bietet zentrale Kontrolle, das Gateway ermöglicht Interconnection und das Endgerät liefert benutzerseitige Anwendungen.

Diese Struktur eignet sich für viele Projekte, darunter Unternehmenskommunikation, Notfallleitstellen, industrielle Dispositionssysteme, Verkehrskommunikation, Plattformen für öffentliche Sicherheit, Energieanlagen, Campus-Benachrichtigung, Hotelkommunikation und Multi-Standort-Betrieb.

Für Projekte mit SIP-Telefonen, industriellen Endgeräten, RoIP-Zugang, Sprachgateways, Dispositionsplattformen oder Notfallendgeräten kann Becke Telcom / Becke Communications als praktische Produkt- und Lösungsreferenz bei der Systemauswahl dienen.

Wert für Disposition, Notfall und Industrie

Das Server-Gateway-Endgeräte-Modell ist wertvoll, weil es flexible Lösungsplanung unterstützt. Eine Kommandozentrale benötigt möglicherweise Leitstellenplätze, GIS-Karten, Aufzeichnung, Videoverknüpfung, Funkzugang, Telefonzugang und Notrufpunkte. Eine Fabrik benötigt IP-Telefone, Industrietelefone, SIP-Lautsprecher, Alarmverknüpfung, Paging-Zonen und Kontrollraumkommunikation. Ein Verkehrsprojekt kann Tunneltelefone, Stationsintercoms, Beschallung, CCTV-Verknüpfung und zentrale Disposition erfordern.

Diese Anforderungen sind sehr unterschiedlich, aber die Architekturlogik bleibt gleich. Der Server organisiert den Kommunikationsdienst, das Gateway verbindet unterschiedliche Netze und das Endgerät bringt Kommunikationsfähigkeit an den realen Nutzerstandort.

Das ist auch einer der Hauptvorteile moderner konvergenter Kommunikationssysteme. Durch offene Protokolle und modulare Zugänge kann die Plattform mehr Funktionen, mehr Endgerätetypen und ein stabileres Ökosystem für Integratoren, Hersteller, Betreiber und Endnutzer unterstützen.

Prüfliste vor der Umsetzung

Vor der Bereitstellung sollte das Projektteam die Anzahl der SIP-Nutzer, gleichzeitige Anrufe, Aufzeichnungsanforderungen, Videozugang, GIS-Verknüpfung, Funkintegration, Telefonnetzzugang, PA-Zonen, Installationsumgebungen der Endgeräte und spätere Erweiterungen bestätigen.

Als Nächstes ist zu entscheiden, ob Dienste auf einem Server oder auf mehreren Servern bereitgestellt werden. Für viele kleine und mittlere Projekte reicht ein integrierter Dispositionsserver. Für größere Projekte können Signalisierung, Medien, Aufzeichnung, Video und Verwaltung eine getrennte oder redundante Bereitstellung erfordern.

Die Gateway-Auswahl sollte sich nach den anzubindenden Systemen richten. Die Endgeräteauswahl sollte auf realer Einsatzumgebung, Nutzerverhalten, Schutzart, Audioanforderungen, Installationsmethode und Plattformkompatibilität basieren.

FAQ

Wie sollte ein Projektteam die Serverkapazität schätzen?

Die Kapazität sollte anhand registrierter Nutzer, gleichzeitiger Anrufe, Videositzungen, Aufzeichnungskanäle, Leitstellenplätze, Speicherbedarf und Integrationsdienste geschätzt werden. Ein kleines Sprachsystem und eine große Plattform mit Video, GIS und Aufzeichnung benötigen sehr unterschiedliche Serverressourcen.

Können vorhandene analoge Telefone oder traditionelle Leitungen weiter genutzt werden?

Ja. Bestehende Telefonressourcen können in der Regel über geeignete Gateways verbunden werden. So lassen sich analoge Telefone, PSTN-Leitungen oder PBX-Ressourcen weiterverwenden, während die Hauptplattform auf IP-basierte Kommunikation migriert.

Sollten Gateways nahe am Server oder nahe am Feldgerät installiert werden?

Das hängt von Verkabelung, Netzqualität, Wartungszugang und Art des angeschlossenen Systems ab. Einige Gateways stehen zur zentralen Verwaltung im Kontrollraum, andere nahe an Funkgeräten, analogen Leitungen, PA-Verstärkern oder Feldsystemen, um Verkabelung zu reduzieren.

Welche Faktoren beeinflussen die Sprachqualität in dieser Architektur?

Die Sprachqualität kann durch Netzwerklatenz, Paketverlust, Codec-Auswahl, Echokontrolle, Mikrofonqualität des Endgeräts, Lautsprecherdesign, PoE-Stabilität, Gateway-Leistung und Medienverarbeitungskapazität des Servers beeinflusst werden. Netzplanung ist ebenso wichtig wie Geräteauswahl.

Wie bleibt das System nach Erweiterungen leicht wartbar?

Der beste Ansatz ist eine modulare Plattformarchitektur. Server sollten standardisierte Servicelogik verarbeiten, Gateways externe Protokollkonvertierung übernehmen und Endgeräte mit der gewählten Plattform kompatibel bleiben. Klare Dokumentation, einheitliche Benennung und Remote-Management-Tools unterstützen ebenfalls die langfristige Wartung.
