Die Verstärkung von direkt verlegten Glasfaserkabeln umfasst alle strukturellen, materialtechnischen und installativen Maßnahmen zum Schutz von Glasfaserkabeln, die ohne durchgehende Rohrleitung oder Kanal direkt im Erdreich verlegt werden. Da das Kabel Bodendruck, Feuchtigkeit, Steinen, Nagetieren, Grabungsrisiken, Temperaturschwankungen und langfristigen Bodenbewegungen ausgesetzt ist, ist eine angemessene Verstärkung unerlässlich, um die optischen Leistungen und die Lebensdauer des Dienstes zu gewährleisten.

Ein verstärktes Erdkabel ist nicht einfach ein normales Glasfaserkabel mit einer dickeren Mantelschicht. Es handelt sich um ein umfassendes Schutzkonzept, das wasserdichte Materialien, Zugentlastungselemente, Panzerungsschichten, druckfeste Strukturen, Nagetierschutz, korrosionsbeständige metallische oder nichtmetallische Elemente, einen langlebigen Außenmantel, Warnbänder, Streckenmarkierungen, eine geeignete Grabenbettung und geprüfte Abnahmeverfahren umfassen kann. Die richtige Verstärkungsmethode hängt von der Bodenbeschaffenheit, der Verlegetiefe, der Zugmethode, den mechanischen Risiken, der Feuchtigkeitsexposition und der Bedeutung des Kommunikationslinks ab.

Warum unterirdische Strecken einen stärkeren Schutz benötigen

Eine unterirdische Installation mag sicherer erscheinen als eine Luftinstallation, da das Kabel vor Wind und Sonneneinstrahlung geschützt ist. In Wirklichkeit birgt der Boden ein eigenes Risikoprofil. Ein Kabel kann durch verdichtete Erde gedrückt, durch Felsen gequetscht, durch Baugeräte beschädigt, von Nagetieren angegriffen, bei Setzungsvorgängen gezogen oder durch Wasser beeinträchtigt werden, das jahrelang um den Mantel herum verbleibt.

Im Gegensatz zu in Rohren verlegten Kabeln hat ein direkt verlegtes Kabel nur eine begrenzte physikalische Trennung von der Umgebung. Wenn der Mantel beschädigt ist, kann Bodenfeuchtigkeit in die inneren Schichten eindringen. Wenn das Kabel gequetscht wird, können die Glasfasern Mikro- oder Makrobiegungsverluste erleiden. Bei schlechter Streckenmarkierung kann eine zukünftige Ausgrabung den Link ohne Vorwarnung durchtrennen.

Die Verstärkung verfolgt daher zwei Ziele. Erstens soll der Kabelkörper vor mechanischen und umweltbedingten Belastungen geschützt werden. Zweitens soll die Strecke während ihrer gesamten Lebensdauer sicherer zu installieren, zu identifizieren, zu warten und zu reparieren sein.

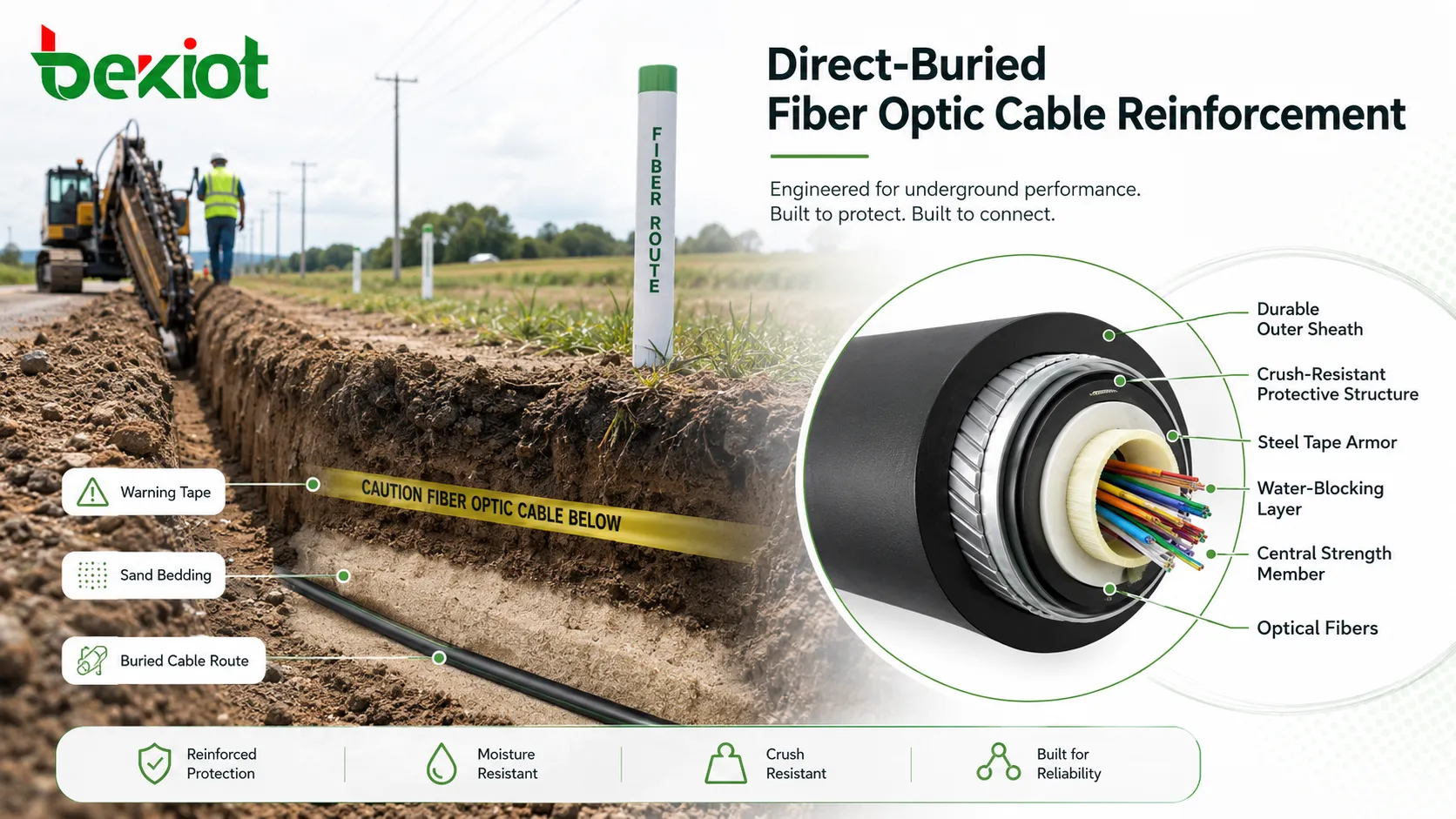

Schutzschichten im Inneren des Kabels

Außenmantel

Der Außenmantel ist die erste Barriere gegen Boden, Feuchtigkeit, Abrieb und Handhabungsschäden. Gängige Mantelmaterialien sind Polyethylen und andere für den Außenbereich geeignete Verbindungen. Der Mantel muss Rissbildung, Umwelteinwirkungen und mechanischem Verschleiß während des Ziehens, Verlegens und Verfüllens widerstehen.

Für die direkte Verlegung sind Manteldicke und Materialqualität von großer Bedeutung. Ein schwacher Mantel kann durch scharfe Steine geschnitten, während der Installation abgerieben oder durch langfristige Bodenbedingungen abgebaut werden. In rauen Umgebungen kann der Mantel je nach lokalen Standortrisiken eine verbesserte Abriebfestigkeit, Chemikalienbeständigkeit oder Termitenbeständigkeit benötigen.

Panzerungsschicht

Die Panzerung ist eine der häufigsten Verstärkungsmethoden für unterirdische Glasfaserkabel. Sie kann je nach Anwendung gewelltes Stahlband, Stahldraht, Aluminiumband oder nichtmetallische Panzerung verwenden. Die Panzerung verbessert die Widerstandsfähigkeit gegen Quetschung, Aufprall, Grabungsschäden und Nagetierangriffe.

Metallische Panzerung bietet einen starken mechanischen Schutz, erfordert jedoch möglicherweise eine Verbindung, Erdung, Korrosionsschutz und Blitzschutzplanung. Nichtmetallische Panzerung vermeidet elektrische Leitfähigkeit und kann in Bereichen bevorzugt werden, in denen Erdungskomplexität, Korrosion oder elektromagnetische Bedenken wichtig sind.

Zugentlastungselement

Zugentlastungselemente helfen dem Kabel, Zugspannung und langfristige Belastungen zu widerstehen. Sie können aus Stahldraht, Aramidgarn, Glasgarn, glasfaserverstärktem Kunststoff oder anderen Materialien hergestellt sein. Ihre Aufgabe ist es, die mechanische Last zu tragen, damit die Glasfasern nicht über die sicheren Grenzen hinaus gedehnt werden.

Das Zugentlastungselement muss zur Installationsmethode passen. Ein Kabel, das über eine lange Strecke gezogen, mit einer Pflugmaschine verlegt oder über unebenes Gelände installiert wird, benötigt möglicherweise eine höhere Zugfestigkeit als ein kurzer, handverlegter Abschnitt.

Wasserdichtes Material

Die Wasserdichtigkeit verhindert, dass Feuchtigkeit entlang des Kabelkerns wandert, wenn der Mantel beschädigt ist. Dies kann durch Füllgel, trockene wasserquellbare Garne, wasserdichte Bänder oder andere feuchtigkeitsblockierende Strukturen erreicht werden.

Trockene wasserdichte Materialien sind während des Spleißens oft einfacher zu handhaben, da sie die Gelreinigung reduzieren. Gelgefüllte Konstruktionen können einen starken Wasserschutz bieten, sind aber bei der Feldabschlussung unordentlicher. Die Wahl hängt von der Kabelkonstruktion, den Präferenzen des Installateurs und den Projektanforderungen ab.

Loses Rohr und Faserschutz

Viele Außenbereichs-Glasfaserkabel verwenden eine Konstruktion mit losen Rohren. Die Glasfasern befinden sich in Rohren, die eine kontrollierte Bewegung ermöglichen und die Fasern vor direkten äußeren Belastungen schützen. Diese Konstruktion hilft, die Spannungsübertragung vom Kabelmantel auf die Glasfasern zu reduzieren.

Die Rohrstruktur, das Füllmaterial, die Faseranzahl, die Pufferkonstruktion und die Anordnung der zentralen Zugentlastung beeinflussen alle die langfristige Leistung. Die Verstärkung sollte die Glasfasern schützen, ohne das Kabel für eine praktische Installation zu steif zu machen.

Ein zuverlässiges Erdkabel besteht aus mehreren Verteidigungsschichten. Der Außenmantel schützt vor dem Boden, die Panzerung widersteht mechanischen Angriffen, das Zugentlastungselement trägt die Zugspannung und die Wasserdichtigkeit begrenzt die Feuchtigkeitsmigration.

Mechanische Verstärkungsmethoden

Stahlbandpanzerung

Gewellte Stahlbandpanzerung wird häufig für direkt verlegte Glasfaserkabel verwendet. Die gewellte Struktur verbessert die Flexibilität und bietet gleichzeitig Widerstand gegen Quetschung und äußeren Aufprall. Sie bietet auch eine physische Barriere gegen Nagetiere und versehentlichen Werkzeugkontakt.

Stahlbandpanzerung eignet sich für viele allgemeine unterirdische Strecken, muss jedoch vor Korrosion geschützt werden. Der Kabelmantel muss intakt bleiben, und die Installation sollte eine Beschädigung des Mantels vermeiden. Wenn die Strecke eine hohe Bodenkorrosivität aufweist, sollten die Kabelkonstruktion und die Anforderungen an den metallischen Schutz sorgfältig geprüft werden.

Stahldrahtpanzerung

Stahldrahtpanzerung bietet einen starken Zug- und mechanischen Schutz, insbesondere für anspruchsvolle Strecken, instabile Böden, steile Hänge, Flussquerungen und Installationen, bei denen Zug oder äußere Belastung höher sein können. Sie kann die Widerstandsfähigkeit gegen Dehnung und lokalisierte Druckbelastung verbessern.

Der Nachteil ist ein erhöhtes Gewicht, ein größerer Biegeradius und eine anspruchsvollere Handhabung. Die Installationsteams müssen die Herstellergrenzen für Zugspannung und Biegeradius einhalten, um eine Beschädigung des Kabels zu vermeiden.

Nichtmetallische Verstärkung

Nichtmetallische Verstärkung kann Aramidgarn, Glasgarn, Glasfaserstäbe oder verstärkte Polymerschichten umfassen. Diese Materialien können die Zugfestigkeit und Nagetierbeständigkeit verbessern, ohne einen leitfähigen metallischen Pfad zu erzeugen.

Dies ist nützlich in Energieversorgungsumgebungen, blitzgefährdeten Gebieten, Eisenbahnkorridoren oder Standorten, an denen die Erdung einer metallischen Panzerung schwierig ist. Nichtmetallische Konstruktionen können auch Korrosionsbedenken reduzieren, aber die mechanische Festigkeit muss immer noch den Streckenbedingungen entsprechen.

Doppelmantelkonstruktion

Einige Konstruktionen für die direkte Verlegung verwenden Doppelmäntel oder zusätzliche Schutzschichten. Ein zweiter Mantel kann die Abriebfestigkeit, den Feuchtigkeitsschutz und die mechanische Haltbarkeit verbessern. Er kann auch helfen, die Panzerung von der Umgebung zu isolieren.

Die Doppelmantelkonstruktion kann den Kabeldurchmesser und die Steifigkeit erhöhen. Die Konstrukteure müssen bestätigen, dass das Kabel immer noch innerhalb der Biegeradius-, Zug- und Spleißverschlussanforderungen installiert werden kann.

Nagetierbeständige Konstruktion

Nagetierschäden sind ein häufiges Risiko in ländlichen, landwirtschaftlichen, waldreichen und Versorgungskorridoren. Die Verstärkung kann metallische Panzerung, Glasgarn, harte Polymerschichten oder spezielle Mantelmaterialien umfassen, die das Kauen abschrecken sollen.

Keine Konstruktion sollte unter allen Bedingungen als vollständig immun angesehen werden. Bei hoher Nagetieraktivität sollten auch die Streckenauswahl, die Tiefe, Schutzbretter, Rohre in anfälligen Abschnitten und die Inspektionsstrategie berücksichtigt werden.

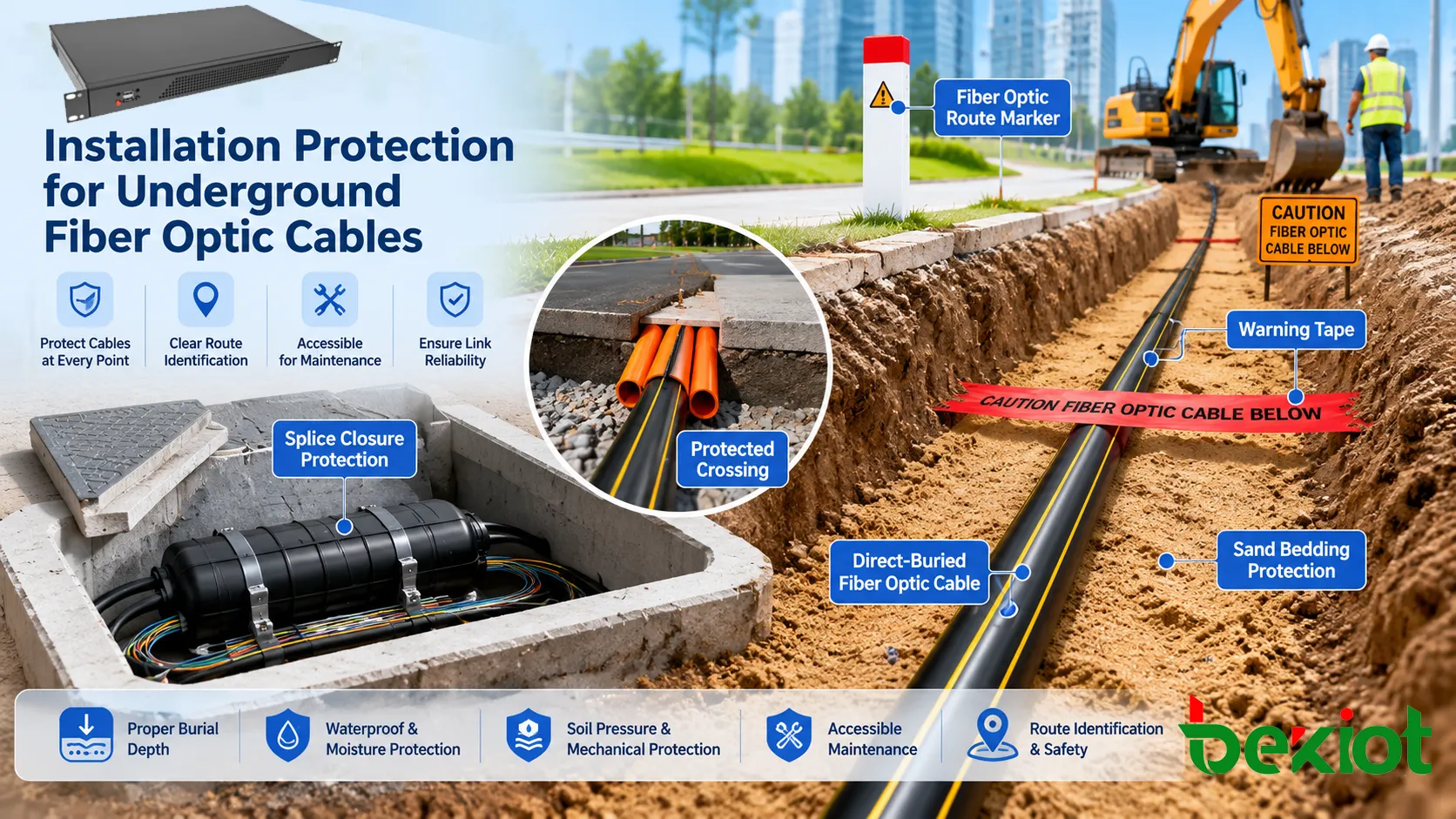

Schutzmaßnahmen auf Streckenebene

Eine solide Kabelkonstruktion ist nur ein Teil der Lösung. Die direkte Verlegung hängt auch von der Streckentechnik ab. Eine schlechte Grabenvorbereitung kann selbst ein hochwertiges Kabel beschädigen. Eine geeignete Bettung, Verfüllung, Tiefe, Trennung, Warnband und Streckenmarkierung sind entscheidend für einen langfristigen Schutz.

In vielen Projekten werden die schwerwiegendsten Ausfälle durch Installationsfehler verursacht und nicht durch Herstellungsfehler des Kabels. Scharfe Steine unter dem Kabel, übermäßige Zugkraft, enge Biegungen, schlechte Verdichtung, fehlendes Warnband oder nicht dokumentierte Strecken können alle zukünftige Probleme verursachen.

Der Schutz auf Streckenebene sollte vor der Kabellieferung geplant werden. Das Projekt sollte die Grabentiefe, das Bettungsmaterial, die Querungsmethoden, den Straßenschutz, die Markierungspfosten, die Schlauflagerung, die Standorte der Spleißkästen und die Anforderungen an die As-built-Dokumentation definieren.

Grabenkonstruktion und Installationsanforderungen

Verlegetiefe

Die Verlegetiefe muss den örtlichen Vorschriften, den Projektspezifikationen, den Anforderungen des Versorgungsunternehmens und der Standortrisikobewertung entsprechen. Bereiche mit Fahrzeugbelastung, landwirtschaftlicher Tätigkeit, Straßenquerungen oder zukünftigem Baurisiko erfordern möglicherweise eine tiefere Verlegung oder zusätzlichen mechanischen Schutz.

Die Tiefe sollte nicht als eine einzige universelle Zahl behandelt werden. Ein Kabel unter einem Gehweg, Grünfläche, Autobahnschulter, Industrieyard oder Eisenbahnkorridor kann unterschiedlichen Schutz benötigen. Die Konstrukteure sollten die örtlichen Anforderungen vor der Bauausführung bestätigen.

Bettung und Verfüllung

Das Kabel sollte auf einem geeigneten Bettungsmaterial verlegt werden, das keine scharfen Steine, Bauschutt, Metallfragmente oder harte Gegenstände enthält. Sand oder gesiebte Erde wird häufig verwendet, um den Punktdruck auf den Kabelmantel zu reduzieren.

Die Verfüllung muss sorgfältig erfolgen. Das direkte Fallenlassen großer Steine oder das aggressive Verdichten über dem Kabel kann den Mantel beschädigen oder die Kabelstruktur verformen. Die Verdichtung muss den zivilen Anforderungen entsprechen und gleichzeitig das Kabel vor übermäßiger lokalisierter Druckbelastung schützen.

Warnband und Streckenmarkierungen

Das Warnband wird über dem Kabel installiert, um zukünftige Bagger zu warnen, bevor sie die Kabeltiefe erreichen. In einigen Strecken können detektierbare Bänder, Markierungspfosten, elektronische Markierungen oder Leitdrähte verwendet werden, um die Streckenlokalisierung zu verbessern.

Streckenmarkierungen sind besonders wichtig in langstreckigen, ländlichen, industriellen und Versorgungskorridoren. Ein verlegtes Kabel ohne klare Aufzeichnungen und Markierungen ist viel anfälliger für versehentliche Schäden bei späteren Bauarbeiten.

Querungen und risikoreiche Abschnitte

Straßenquerungen, Eisenbahnquerungen, Entwässerungskanäle, Gebäudeeingänge, Brückenansätze und Versorgungskreuzungen erfordern oft zusätzlichen Schutz. Selbst wenn der größte Teil der Strecke direkt verlegt ist, können diese Abschnitte Rohre, Stahlrohre, Betonschutz, Richtbohrungen oder Schutzplatten verwenden.

Die Querungskonstruktion sollte Belastung, Vibrationen, Setzungen, Reparaturzugang und zukünftige Ausgrabungen berücksichtigen. Das Kabel sollte nicht in enge Biegungen an Ein- und Ausstiegspunkten gezwungen werden.

Schlauflagerung und Spleißschutz

Schlaufen und Spleißverschlüsse müssen vor Wasser, Bodendruck und mechanischen Schäden geschützt werden. Spleißgruben, Schächte, Spleißverschlüsse und Übergangspunkte sollten so installiert werden, dass sie für die Wartung zugänglich bleiben.

Schlecht geschützte Spleiße werden oft zu Schwachstellen. Selbst wenn die Kabelstrecke gut verstärkt ist, kann ein beschädigter Spleißverschluss oder eine überflutete Spleißkiste den gesamten Link unterbrechen.

Normen- und Testüberlegungen

Mechanische Leistung

Direkt verlegte Kabel werden in der Regel auf Zugfestigkeit, Quetschfestigkeit, Schlagfestigkeit, wiederholte Biegung, Torsion und abriebbezogene Leistung bewertet. Diese Tests helfen zu überprüfen, ob das Kabel die Installation und langfristige unterirdische Belastungen überstehen kann.

Die erforderlichen Werte sollten aus der Projektspezifikation, der Kabelnorm und dem Herstellerdatenblatt stammen. Ein Kabel, das für den normalen Außenbereichs-Rohrgebrauch geeignet ist, verfügt möglicherweise nicht über genügend Quetsch- oder Schlagfestigkeit für die direkte Verlegung.

Wasserdurchdringung

Der Wasserdurchdringungstest überprüft, ob Wasser unter definierten Bedingungen entlang des Kabelkerns wandern kann. Dies ist wichtig, da ein kleiner Mantelschadenpunkt zu einem langstreckigen Feuchtigkeitsproblem werden kann, wenn Wasser im Inneren des Kabels migriert.

Für unterirdische Strecken sollte die wasserdichte Leistung zusammen mit der Mantelqualität, der Spleißabdichtung, dem Verschlusschutz und der Kabelendabdichtung überprüft werden. Der gesamte Link muss die Feuchtigkeitsbewegung verhindern, nicht nur die fabrikgefertigte Kabellänge.

Temperatur und Umwelteinwirkung

Außenbereichs-Kabel können auf Temperaturzyklen, Niedertemperaturbiegung, Hochtemperaturbetrieb und Materialalterung getestet werden. Bodentemperaturschwankungen sind in der Regel weniger extrem als bei exponierten Luftstrecken, aber unterirdische Kabel können immer noch saisonalen Schwankungen, Gefrier-Tau-Bedingungen oder Wärme von benachbarten Versorgungsleitungen ausgesetzt sein.

Die Umwelttests müssen dem lokalen Klima und den Installationsbedingungen entsprechen. Die Verlegung in kalten Regionen, Wüstenböden, Chemieanlagenbereichen und Küstenböden kann unterschiedliche Materialaufmerksamkeit erfordern.

Optische Leistung

Die Verstärkung darf die optische Leistung nicht beeinträchtigen. Nach mechanischen und Umwelttests muss die Dämpfung innerhalb akzeptabler Grenzen bleiben. Übermäßiger Druck, Biegung oder Zugspannung können zu erhöhten Verlusten führen, selbst wenn das Kabel physisch intakt erscheint.

Die Abnahmetests sollten Tests mit optischem Zeitbereichsreflektometer (OTDR), Einfügedämpfungstests, Endflächeninspektion und einen Vergleich mit den Entwurfsbudgets umfassen. Die Testergebnisse sollten als Baseline-Aufzeichnungen für die zukünftige Fehlerbehebung gespeichert werden.

Verbindung und Erdung

Wenn das Kabel metallische Panzerung, metallische Zugentlastungselemente, Leitdrähte oder leitfähige Abschirmungen enthält, müssen die Anforderungen an Verbindung und Erdung überprüft werden. Metallische Elemente können je nach Strecke Blitzschlag, Fehlerstrom, induzierte Spannung oder Sicherheitsbedenken verursachen.

Die Erdungskonstruktion muss den geltenden elektrischen und Telekommunikationsnormen entsprechen. Nichtmetallische Kabel können diese Bedenken reduzieren, benötigen aber möglicherweise immer noch Lokalisierungslösungen, wenn die Strecke später nachverfolgbar sein muss.

Materialauswahlleitfaden

Anwendungen in Außennetzen

Telekommunikations-Zugangsstrecken

Verstärkte direkt verlegte Kabel werden in Zugangsnetzen verwendet, in denen eine Rohrkonstruktion nicht praktikabel oder kostengünstig ist. Sie können ländliche Benutzer, kleine Siedlungen, Straßenverteilerkästen, Basisstationsstandorte und entfernte Dienstpunkte verbinden.

In diesen Strecken reduziert die Verstärkung das Risiko von Bodendruck, Feuchtigkeitseintritt und versehentlichen Schäden. Eine klare Streckenmarkierung und As-built-Aufzeichnungen sind besonders wichtig, da zukünftige Ausgrabungen lange nach der Installation stattfinden können.

Industrielle und Versorgungskorridore

Industrieparks, Bergwerke, Kraftwerke, Öl- und Gasstandorte, Wasseraufbereitungsanlagen und Versorgungskorridore erfordern oft robuste unterirdische Kommunikationsverbindungen. Diese Umgebungen können schwere Fahrzeuge, Chemikalienexposition, Vibrationen und wiederholte Wartungsarbeiten umfassen.

Die Verstärkung sollte mit der Streckenplanung kombiniert werden. Kabel sollten nach Möglichkeit hochriskante Grabungszonen vermeiden, und geschützte Querungen sollten in der Nähe von Straßen, Rohrgestellen, Kabelgräben und Gerätehöfen verwendet werden.

Verkehrsinfrastruktur

Eisenbahnen, Autobahnen, Tunnel, Häfen und Flughäfen verwenden unterirdische Glasfasern für Signalgebung, Überwachung, Kommunikation, Steuerung, Ticketing und Überwachungssysteme. Eine Dienstunterbrechung kann die Sicherheit und den Betrieb beeinträchtigen.

Diese Projekte erfordern oft eine strengere Installationskontrolle, Streckendokumentation, Ersatzrohre an Querungen und eine klare Trennung von Strom-, Entwässerungs- und anderen Versorgungsleitungen.

Campus- und Unternehmens-OSP-Netze

Große Campus, Fabriken, Krankenhäuser, Universitäten, Logistikparks und Regierungsanlagen können direkt verlegte Glasfasern zwischen Gebäuden oder entfernten Außenverteilerkästen verwenden. Kundeneigene Außenanlagennetze erfordern eine sorgfältige Planung, da die Organisation sowohl für die Installation als auch für die langfristige Wartung verantwortlich sein kann.

In Campus-Umgebungen sollte das verstärkte Kabel zusammen mit der Wegkonstruktion, der Erdungspolitik, dem Wartungszugang, der Kennzeichnung und der Netzredundanz ausgewählt werden.

Häufige Installationsfehler

Verwendung von nicht für die Verlegung vorgesehenem Kabel

Ein für Innen- oder Rohrinstallation vorgesehenes Kabel sollte nicht direkt verlegt werden, es sei denn, der Hersteller und die Projektspezifikation erlauben dies ausdrücklich. Nicht für die Verlegung vorgesehene Kabel fehlen möglicherweise Panzerung, Wasserdichtigkeit, Quetschfestigkeit oder geeignetes Mantelmaterial.

Die Verwendung des falschen Kabeltyps kann die Lebensdauer des Dienstes verkürzen und die Garantie oder Abnahme erschweren.

Ignorieren des Biegeradius

Verstärkte Kabel können steifer sein als normale Kabel. Wenn Installateure das Kabel um enge Biegungen zwingen, kann der optische Verlust zunehmen oder interne Strukturen beschädigt werden.

Der Mindestbiegeradius muss während des Ziehens, Verlegens, Spleißens und der endgültigen Platzierung eingehalten werden.

Schlechte Grabenvorbereitung

Scharfe Steine, unebene Grabenböden, Bauschutt und schlechte Bettung können das Kabel sofort beschädigen oder Druckpunkte erzeugen, die zu langfristigen Ausfällen führen.

Der Graben muss vor der Kabelplatzierung inspiziert werden, und die Verfüllung muss um die Kabelzone kontrolliert erfolgen.

Fehlende Streckenaufzeichnungen

Ein Kabel kann gut installiert sein, aber trotzdem bei zukünftigen Ausgrabungen verloren gehen, wenn die Aufzeichnungen schlecht sind. Fehlende Streckenkarten, Markierungspfosten, Warnband oder detektierbare Elemente schaffen unnötiges Reparaturrisiko.

As-built-Zeichnungen sollten den Kabelweg, die Tiefe, die Spleißpositionen, die Querungspunkte, die Markierungen und die Schlauflagerorte aufzeichnen.

Schwacher Spleißschutz

Spleiße, Verschlüsse und Verzweigungspunkte sind häufige Ausfallorte. Wenn sie nicht abgedichtet, gestützt und zugänglich sind, können Feuchtigkeit und mechanische Belastungen zukünftige Ausfälle verursachen.

Der Spleißschutz sollte als Teil der Kabelverstärkungsstrategie behandelt werden, nicht als nachträglicher Gedanke.

Das stärkste Kabel kann immer noch ausfallen, wenn Graben, Bettung, Spleißschutz, Streckenmarkierung und Abnahmetests schlecht verwaltet werden.

Abnahme und Dokumentation

Nach der Installation muss die Strecke vor der endgültigen Abnahme inspiziert werden. Die Inspektion kann Grabenaufzeichnungen, Verlegetiefenprüfungen, Warnbandbestätigung, Markierungsüberprüfung, Spleißverschlussinspektion, Kabelzugangsabdichtung und die Überprüfung der Streckendokumentation umfassen.

Die optischen Tests müssen eine Baseline festlegen. OTDR-Traces, Einfügedämpfungsergebnisse, Faseridentifikation, Spleißverluste, Steckerinspektion und End-zu-End-Kontinuitätsaufzeichnungen sollten für die zukünftige Wartung gespeichert werden. Diese Aufzeichnungen helfen Technikern, zukünftige Fehler mit dem ursprünglichen Zustand zu vergleichen.

Die Dokumentation sollte Kabeltyp, Faseranzahl, Trommelnummern, Streckenzeichnungen, Spleißstandorte, Schlauflagerung, Testergebnisse, Erdungsaufzeichnungen und alle Abweichungen vom ursprünglichen Entwurf umfassen. Eine gute Dokumentation reduziert die Reparaturzeit, wenn Schäden Jahre später auftreten.

Wartung und langfristige Zuverlässigkeit

Direkt verlegte Strecken erfordern eine regelmäßige Überprüfung, auch wenn sie normal funktionieren. Wartungsteams sollten Streckenänderungen, nahegelegene Bauarbeiten, Bodenerosion, Überschwemmungen, Straßenerweiterungen, Versorgungsarbeiten und unbefugte Grabungsaktivitäten überwachen.

Wenn eine Strecke hochriskante Bereiche durchquert, sollten Markierungspfosten und Warnschilder regelmäßig inspiziert werden. Nach größeren zivilen Arbeiten in der Nähe der Strecke sollte der Glasfaserlink getestet werden, um zu bestätigen, dass sich die optischen Leistungen nicht geändert haben.

Für kritische Netze ist die Streckendiversität wichtig. Verstärkte Kabel reduzieren die Ausfallwahrscheinlichkeit, können aber nicht alle Risiken beseitigen. Ein zweiter Pfad, eine Ringtopologie oder eine Backup-Kommunikationsroute kann erforderlich sein, wenn die Dienstkontinuität wesentlich ist.

Häufig gestellte Fragen

Kann ein Rohrkabel für die direkte Verlegung verwendet werden?

Nur wenn der Kabelhersteller und die Projektspezifikation bestätigen, dass das Kabel für die direkte Verlegung zugelassen ist. Viele Rohrkabel verfügen nicht über genügend Panzerung, Wasserdichtigkeit oder Quetschfestigkeit für den direkten Bodenkontakt.

Ist metallische Panzerung immer besser als nichtmetallischer Schutz?

Nein. Metallische Panzerung bietet einen starken mechanischen und Nagetierschutz, erfordert jedoch möglicherweise Erdung und Korrosionsschutzplanung. Nichtmetallische Konstruktionen können besser sein, wenn elektrische Isolierung oder Korrosionsbeständigkeit wichtiger ist.

Was verursacht optischen Verlust nach der Verlegung?

Häufige Ursachen sind übermäßige Biegung, Quetschung, Ziehen über die Nennspannung hinaus, schlechte Bettung, scharfe Steine, Spleißspannung, Wassereintritt oder Kabelbewegung nach der Verfüllung.

Warum ist Warnband erforderlich, wenn das Kabel bereits gepanzert ist?

Panzerung kann das Schadensrisiko reduzieren, verhindert aber nicht, dass ein Bagger die Strecke durchtrennt. Das Warnband warnt Arbeiter, bevor sie das Kabel erreichen, und reduziert das Risiko versehentlicher Beschädigungen.

Welche Aufzeichnungen sollten nach der Installation aufbewahrt werden?

Bewahren Sie As-built-Streckenzeichnungen, Verlegetiefenaufzeichnungen, Spleißstandorte, Kabeldatenblätter, Trommelnummern, Erdungsdetails, OTDR-Traces, Einfügedämpfungsergebnisse, Spleißaufzeichnungen und Informationen zur Markierungslokalisierung auf.
