Bei der Bereitstellung eines Telefonsystems, einer IP-PBX oder einer Leitstellen- und Dispatch-Plattform sind externe Anrufe eine häufige Anforderung. Benutzer müssen möglicherweise Mobiltelefone, Festnetznummern, Kundendienstnummern, Notfallkontakte oder öffentliche Telefonteilnehmer außerhalb des internen Kommunikationsnetzes anrufen. Dafür muss das interne Telefonsystem mit dem öffentlichen Telefonnetz des Telekommunikationsanbieters verbunden werden.
In praktischen Projekten gibt es drei gängige Methoden, ein internes Telefonsystem an das öffentliche Telefonnetz anzubinden: analoge FXO-Amtsleitungen, digitale E1-Trunks und IMS-IP-Trunks. FXO und E1 nutzen beide physische Leitungen, während IMS einen IP-basierten Netzzugang verwendet und meist einer strengeren Verwaltung durch den Anbieter unterliegt. Dieser Artikel konzentriert sich auf die häufigsten physischen Leitungsoptionen: FXO und E1.
Warum die Planung externer Leitungen wichtig ist
Ein internes Telefonsystem kann Nebenstellen, interne Anrufe, Rufgruppen, Aufzeichnungen, Dispatch-Arbeitsplätze und Geschäftsabläufe verwalten. Interne Kommunikation allein reicht für die meisten Organisationen jedoch nicht aus. Büros, Leitstellen, Fabriken, Service-Desks und Notfallbereitschaftsräume müssen häufig mit externen Mobiltelefonen und Festnetzteilnehmern kommunizieren.
Die Wahl der externen Leitung beeinflusst direkt die Anrufgleichzeitigkeit, Nummernverwaltung, Installationskomplexität, monatliche Servicekosten und spätere Skalierbarkeit. Ist der gewählte Leitungstyp zu klein dimensioniert, können Benutzer besetzte Leitungen und fehlgeschlagene ausgehende Anrufe erleben. Ist er überdimensioniert, entstehen unnötige Zugangs- und Wartungskosten.
Deshalb lautet die Kernfrage nicht nur „Kann das System externe Anrufe durchführen?“. Präziser ist: Wie viele externe Anrufe müssen gleichzeitig möglich sein, welche Nummernanzeige wird benötigt und entspricht das Projekt eher einem kleinen Büro oder einem stark frequentierten Callcenter.

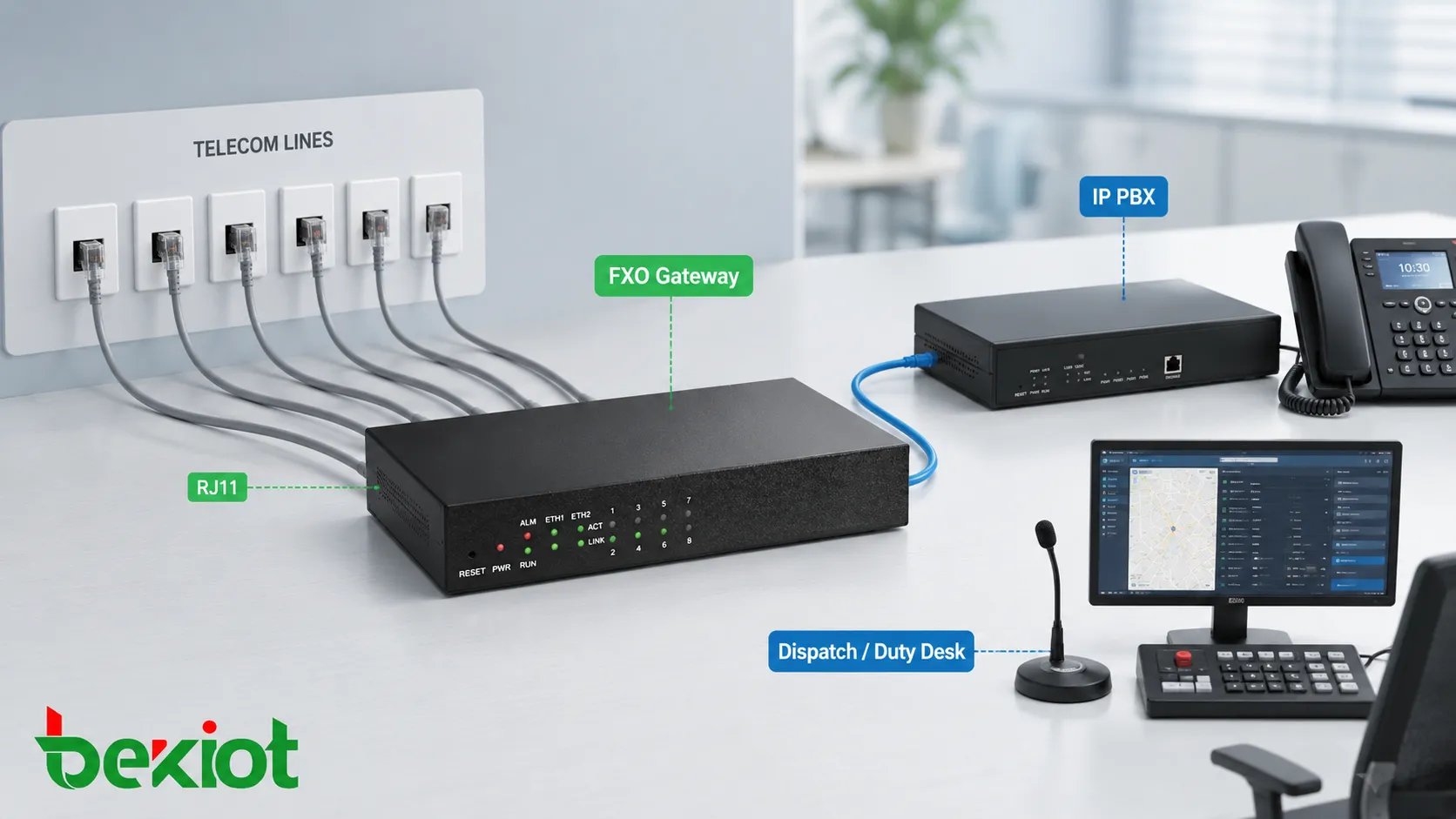

FXO-Zugang für kleine und mittlere Installationen
FXO steht für Foreign Exchange Office. In Telefon-Gateway-Projekten dient ein FXO-Port zum Anschluss einer standardmäßigen analogen Telefonleitung des Netzbetreibers. Jede analoge Leitung ist normalerweise eine zweiadrige Telefonleitung und wird häufig über eine RJ11-Schnittstelle angeschlossen.
Das wichtigste Merkmal von FXO ist der einfache Betrieb nach dem Prinzip eine Leitung, ein Anruf. Eine physische analoge Leitung unterstützt einen gleichzeitigen Anruf. Wenn ein Projekt nur eine FXO-Leitung zum öffentlichen Netz hat, kann jeweils nur ein externer Anruf aktiv sein. Ist diese Leitung belegt, können andere Benutzer dieselbe Leitung nicht für einen weiteren eingehenden oder ausgehenden Anruf nutzen.
Das bedeutet, dass die Anzahl der FXO-Leitungen nach der erwarteten Anrufgleichzeitigkeit geplant werden muss. Benötigt ein Büro acht gleichzeitige externe Anrufe, braucht es in der Regel acht analoge Telefonleitungen vom Betreiber und ein FXO-Gateway mit genügend FXO-Ports. Der Betreiber führt die physischen Leitungen in den Technikraum, und der Installateur verbindet sie mit dem FXO-Gateway.
Zugehörige Lösung: /analog-gateway/
Nummernverwaltung und analoger Trunk-Service
FXO ist leicht verständlich und einfach zu verdrahten, hat aber eine häufige geschäftliche Einschränkung. Beantragt ein Unternehmen acht analoge Telefonleitungen, kann der Betreiber acht separate Telefonnummern bereitstellen. Für normale Nebenstellennutzung kann das akzeptabel sein. Für eine einheitliche Unternehmenszentrale oder einen Kundendienst-Eingang ist es nicht ideal.
In dieser Situation muss die Organisation möglicherweise beim Betreiber einen analogen Trunk-Service beantragen. Dieser Dienst kann mehrere analoge Leitungen an eine Hauptnummer binden, sodass Anrufer eine einheitliche externe Nummer wählen, während der Betreiber die Anrufe auf verfügbare analoge Leitungen verteilt.
Dieser Dienst kann jedoch die monatlichen Kosten erhöhen und von lokalen Betreiberregeln abhängen. Projektteams sollten Nummernbündelung, Rufnummernanzeige, Verteilung eingehender Anrufe und Servicegebühren prüfen, bevor FXO als endgültige Zugangsmethode gewählt wird.

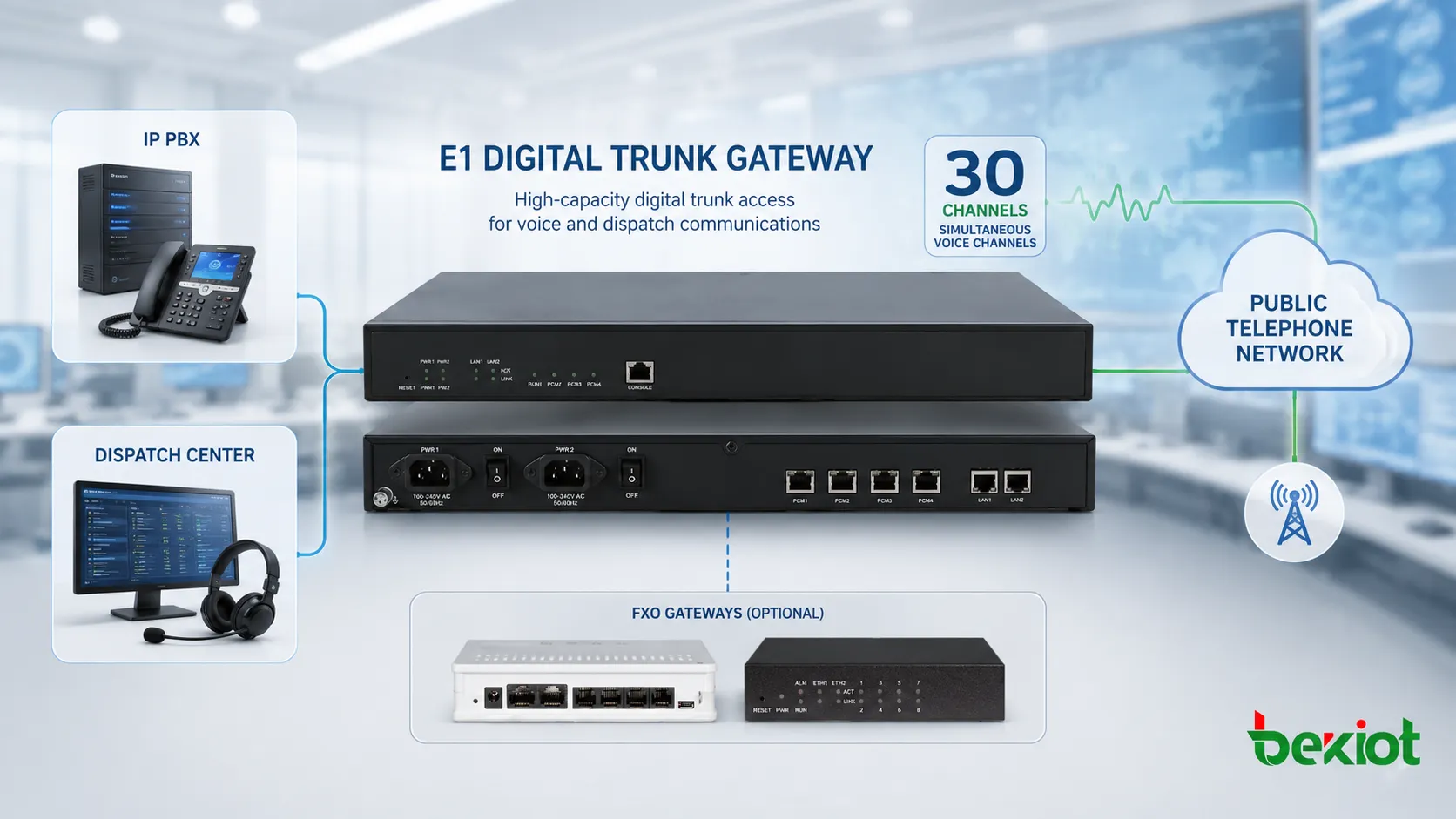

Digitaler E1-Trunk für hohe Anrufgleichzeitigkeit
E1 ist eine digitale Trunk-Zugangsmethode, die in Unternehmenstelefonsystemen und Betreiberkopplungen weit verbreitet ist. In Telefonieprojekten wird E1 häufig mit ISDN-PRI-Signalisierung genutzt, obwohl in manchen Telekommunikationsumgebungen auch SS7-Signalisierung vorkommen kann. Für die meisten Unternehmens- und Dispatch-Anwendungen ist ISDN PRI die gängigere Option.
Der größte Vorteil von E1 ist die hohe Anrufkapazität über eine einzige physische Verbindung. Eine E1-Leitung kann normalerweise 30 Sprachkanäle tragen. Praktisch bedeutet dies, dass ein E1-Trunk bis zu 30 gleichzeitige externe Anrufe über eine digitale Trunk-Verbindung unterstützen kann.
Dadurch eignet sich E1 für Szenarien mit starkem Anrufaufkommen, zum Beispiel Notrufannahmestellen, Kundendienstzentren, Outbound-Callcenter, Leit- und Dispatch-Zentren, Verkehrsbetriebszentren und große Organisationen mit häufigen externen Kontakten.
Geschäftliche Vorteile des E1-Trunk-Zugangs
Im Vergleich zu vielen einzelnen FXO-Leitungen ist E1 meist besser für eine einheitliche Nummernverwaltung geeignet. Eine einzige Hauptnummer kann mehrere gleichzeitige Anrufe unterstützen. Eingehende Anrufe können dieselbe veröffentlichte Nummer nutzen, und ausgehende Anrufe können gemäß Betreiberkonfiguration und Projektregeln eine einheitliche Anrufernummer anzeigen.
Dies ist wichtig für Organisationen, die eine professionelle externe Kommunikationsidentität benötigen. Kunden, Bürger, Partner oder Außenteams können eine Nummer wählen, statt sich viele separate analoge Nummern zu merken. Für stark frequentierte Abteilungen verbessert dies die Geschäftskontinuität und vereinfacht die Nummernverwaltung.
E1-Zugang erfordert normalerweise ein E1-Trunk-Gateway oder ein Telefonsystem mit E1-Schnittstellenkarte. Beantragung, Installation und Parametrierung sind oft komplexer als bei FXO. Während der Inbetriebnahme sollten Signalisierungsparameter, Taktung, Framing, PRI-Einstellungen, Nummernformat und Betreiberkonfiguration geprüft werden.
Zugehörige Lösung: /trunk-gateway/

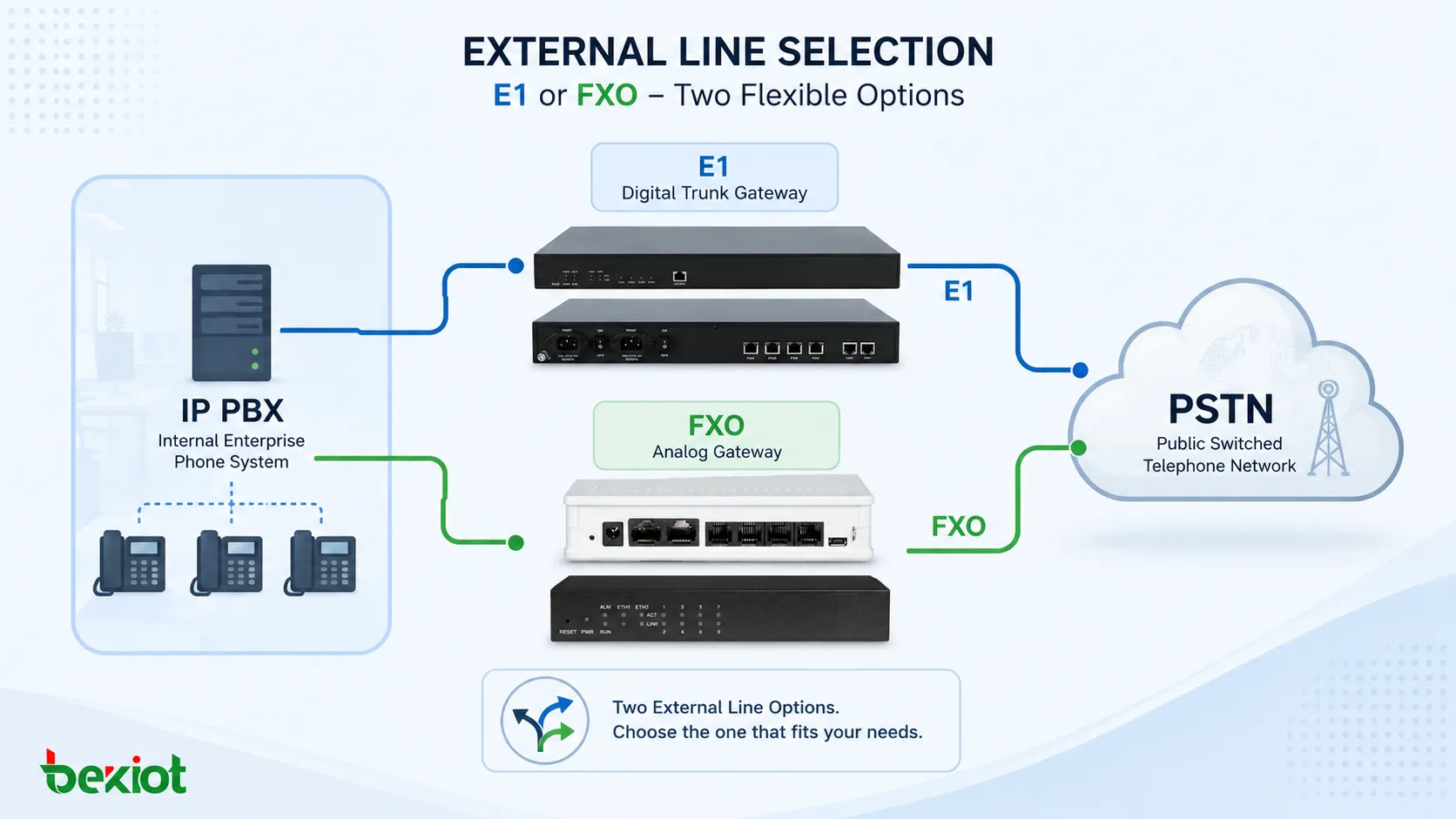

Wichtige Unterschiede zwischen FXO und E1
FXO und E1 können beide einen stabilen physischen Zugang zum öffentlichen Telefonnetz bereitstellen. Beide werden häufig in IP-PBX- und Dispatch-Kommunikationsprojekten eingesetzt. Die Unterschiede liegen in Kapazität, Nummernbehandlung, Kostenstruktur, Installationskomplexität und Zielanwendung.
| Vergleichspunkt | Analoge FXO-Leitung | Digitaler E1-Trunk |
|---|---|---|
| Leitungstyp | Analoge Telefonleitung | Digitale Trunk-Leitung |
| Typische Schnittstelle | RJ11-Zweidrahtverbindung | E1-Schnittstelle, häufig mit ISDN-PRI-Signalisierung |
| Anrufkapazität | Eine Leitung unterstützt einen gleichzeitigen Anruf | Eine E1-Verbindung unterstützt normalerweise 30 Sprachkanäle |
| Nummernverwaltung | Mehrere Leitungen können mehrere Nummern bedeuten, wenn kein Trunk-Service genutzt wird | Besser geeignet für eine Hauptnummer mit Mehrkanal-Gleichzeitigkeit |
| Bereitstellungskomplexität | Einfache Verdrahtung und leichter Zugang | Erfordert Abstimmung der Signalisierungsparameter und Gateway-Konfiguration |
| Am besten geeignet für | Kleine Büros, kleine Dispatch-Systeme, externe Anrufe mit geringer Gleichzeitigkeit | Callcenter, Notfallzentren, große Büros, Dispatch-Plattformen mit hohem Verkehrsaufkommen |
Wann FXO die bessere Wahl ist
FXO ist geeignet, wenn das System nur eine begrenzte Anzahl externer Leitungen benötigt. Für kleine Büros, Objektbereitschaftsräume, kleine Fabriken, kommunale Servicestellen und leichte Leitstellenanwendungen kann FXO eine praktische und kostenkontrollierte Option sein.
Es eignet sich auch, wenn die Installation einfach bleiben soll. Analoge Leitungen sind leicht zu verstehen, RJ11-Verkabelung ist vielen Installateuren vertraut und die Fehlersuche ist relativ direkt. Wenn die externe Anrufgleichzeitigkeit unter etwa 20 Leitungen liegt, kann FXO je nach lokalen Betreiberbedingungen weiterhin praktisch sein.
FXO sollte jedoch vorsichtig gewählt werden, wenn die Organisation eine einheitliche Nummer, häufige eingehende Anrufe oder spätere Erweiterung benötigt. Viele analoge Leitungen können die Verkabelung unübersichtlich machen, und Nummernbündelung kann die Servicekosten erhöhen.
Wann E1 sinnvoller ist
E1 ist die stärkere Option, wenn das Projekt eine hohe gleichzeitige Anrufkapazität erfordert. Ein einzelner E1-Trunk bietet deutlich mehr Kapazität als eine analoge Leitung und eignet sich daher für Organisationen mit häufigen externen Gesprächen.
E1 ist auch besser für eine zentrale Nummerndarstellung. Wenn eine Organisation eine veröffentlichte Nummer, mehrere gleichzeitige eingehende Anrufe und eine einheitliche ausgehende Anruferkennung benötigt, bietet E1 in der Regel eine klarere Geschäftsstruktur als viele separate analoge Leitungen.
Der Nachteil ist, dass E1 normalerweise höhere Beantragungskosten, höhere Servicekosten und mehr technische Anforderungen bei der Installation hat. Es sollte gemeinsam mit Betreiber, Gateway-Lieferant, PBX-Ingenieur und Projektintegrator geplant werden, um Signalisierungs- oder Nummernprobleme zu vermeiden.
Externe Leitungsplanung für IP-PBX und Dispatch-Systeme
In einem IP-PBX-Projekt bildet das externe Leitungs-Gateway die Brücke zwischen dem internen SIP-System und dem öffentlichen Telefonnetz. Interne Benutzer rufen über SIP-Nebenstellen an, während das Gateway den Anruf auf analoge FXO-Leitungen oder digitale E1-Trunk-Kanäle umsetzt.
In einem Leitstellen- und Dispatch-System kann der Entwurf komplexer sein. Die Plattform muss möglicherweise Bereitschaftsplätze, Notrufrouting, Gesprächsaufzeichnung, Paging-Verknüpfung, Funkintegration, Hotline-Zugang und Mehrparteienkoordination unterstützen. In diesem Fall sollte die Planung externer Leitungen nicht nur die Anrufmenge, sondern auch den Betriebsablauf berücksichtigen.
Becke Telcom kann als leichte Lösungsreferenz für Projekte betrachtet werden, die IP-PBX-Integration, Gateway-Zugang, Dispatch-Kommunikation und externe Leitungsplanung benötigen. Entscheidend ist, Gateway-Typ und Trunk-Kapazität an die tatsächlichen Serviceanforderungen anzupassen, statt Geräte nur nach Portanzahl auszuwählen.
Planungscheckliste vor der Leitungsbestellung
Bevor FXO- oder E1-Dienste beantragt werden, sollte das Projektteam zunächst die gleichzeitigen externen Anrufe abschätzen. Dazu gehören eingehende, ausgehende, Notfall- und Kundendienstanrufe sowie mögliches Spitzenverkehrsaufkommen. Das System sollte nicht nur für das durchschnittliche Anrufvolumen ausgelegt werden.
Das Team sollte auch die Nummernanforderungen bestätigen. Manche Organisationen benötigen eine Hauptnummer. Andere benötigen Abteilungsnummern, Hotline-Nummern oder Regeln zur Anruferkennung. Diese Details beeinflussen, ob analoger Trunk-Service oder digitaler Trunk-Zugang besser geeignet ist.
Schließlich sollten Ingenieure die Gerätekompatibilität prüfen. FXO erfordert genügend analoge Gateway-Ports. E1 erfordert ein kompatibles Trunk-Gateway oder eine PBX-Schnittstellenkarte. SIP-Registrierung, Routingregeln, Wählpläne, Anruferkennung, Aufzeichnung und Failover-Verhalten sollten vor der Übergabe getestet werden.
Praktische Auswahlübersicht
| Projektanforderung | Empfohlene Option | Grund |
|---|---|---|
| Es werden nur wenige externe Anrufe benötigt | FXO | Einfache Verkabelung und geringere Einstiegskomplexität |
| Externe Leitungen sind weniger als etwa 20 | FXO kann geeignet sein | Die Bereitstellung analoger Leitungen bleibt handhabbar |
| Eine Hauptnummer mit vielen gleichzeitigen Anrufen ist erforderlich | E1 | Bessere Mehrkanal-Trunk-Kapazität und Nummerndarstellung |
| Callcenter- oder Notfallzentrum-Bereitstellung | E1 | Hohe Gleichzeitigkeit und stärkere Geschäftsfähigkeit |
| Die geringstmögliche technische Komplexität ist erforderlich | FXO | Die Konfiguration ist im Allgemeinen einfacher als digitale Trunk-Signalisierung |
| Langfristige Erweiterung wird erwartet | E1 oder geplante Trunk-Migration | Digitaler Trunk-Zugang ist für große Systeme besser skalierbar |
Fazit
FXO und E1 sind beide stabile und praktische Möglichkeiten, interne Telefonsysteme, IP-PBX-Plattformen und Leitstellen-Dispatch-Systeme mit dem öffentlichen Telefonnetz zu verbinden. FXO ist einfach, bequem und für kleine externe Leitungszugänge geeignet. Jede analoge Leitung unterstützt normalerweise einen gleichzeitigen Anruf, daher muss die Leitungsanzahl zur erwarteten Anrufgleichzeitigkeit passen.
E1 eignet sich besser für große und stark frequentierte Szenarien. Eine E1-Leitung kann normalerweise 30 gleichzeitige Sprachkanäle unterstützen und ist damit eine bessere Wahl für Callcenter, Notfallzentren, Dispatch-Räume und Organisationen, die eine Hauptnummer mit Mehrkanal-Anruffähigkeit benötigen.
Die richtige Wahl hängt von Anrufvolumen, Nummernstrategie, Betreiberbedingungen, Budget, Gateway-Kompatibilität und zukünftiger Erweiterung ab. Für kleine Projekte kann FXO einfacher und wirtschaftlicher sein. Für größere Systeme mit hohem Verkehrsaufkommen und stärkeren Geschäftsanforderungen ist E1 in der Regel die professionellere Trunk-Zugangsmethode.
Häufige Fragen
Können FXO und E1 im selben Telefonsystem verwendet werden?
Ja. Einige Systeme können beide Zugangstypen gleichzeitig nutzen. E1 kann beispielsweise als Haupttrunk für hohes Anrufvolumen dienen, während FXO-Leitungen als Backup, für Sondernummern oder lokalen analogen Zugang genutzt werden.
Erfordert E1 eine Konfiguration auf Betreiberseite?
Ja. E1-Trunk-Zugang erfordert normalerweise Abstimmung mit dem Telekommunikationsanbieter. Signalisierungstyp, Taktquelle, Nummernformat, Eingangsregeln, ausgehende Anruferkennung und Kanalverfügbarkeit sollten vor der Inbetriebnahme bestätigt werden.
Was passiert, wenn alle FXO-Leitungen belegt sind?
Wenn alle analogen Leitungen bereits genutzt werden, können zusätzliche eingehende oder ausgehende Anrufe fehlschlagen oder ein Besetztzeichen erhalten. Deshalb muss die Anzahl der FXO-Leitungen nach Spitzenlast-Gleichzeitigkeit und nicht nur nach der Anzahl der Mitarbeiter geplant werden.
Ist IMS besser als FXO und E1?
IMS kann nützlich sein, weil es IP-basierten Zugang verwendet, hängt aber stark von Betreiberpolitik, Zugangsberechtigungen, Sicherheitsanforderungen und Plattformkompatibilität ab. Einige Projekte wählen weiterhin FXO oder E1, weil physischer Leitungszugang klar, stabil und in traditionellen Telefonieprojekten leichter zu definieren ist.
Was sollte vor der Projektübergabe getestet werden?
Ingenieure sollten eingehende Anrufe, ausgehende Anrufe, gleichzeitige Anrufkapazität, Anzeige der Anrufernummer, Gesprächsaufzeichnung, Notrufrouting, Failover-Verhalten, Echoqualität, Trennungserkennung und Wiederherstellung nach Netzwerk- oder Stromunterbrechung testen.
