Audiokonferenzsysteme werden nach wie vor in Unternehmen, Regierungsbehörden, Betriebszentralen, Industrieanlagen, Verkehrsbetrieben, Versorgungsunternehmen und Serviceabteilungen häufig eingesetzt. Selbst wenn Videokonferenzen und IP-Kollaborationsplattformen verfügbar sind, bleiben Einwahlkonferenzgespräche wichtig, da sie einfach, vertraut und über normale Telefone zugänglich sind.

Die entscheidende Frage ist, wie die Konferenzplattform mit dem öffentlichen Telefonnetz oder einem unternehmenseigenen Sprachnetz verbunden werden soll. Der herkömmliche analoge Leitungszugang kann für kleine Systeme funktionieren, wird jedoch schwierig zu verwalten, wenn viele Teilnehmer gleichzeitig einwählen müssen. Der E1-Trunk-Zugang bietet eine effizientere und trägertauglichere Methode für den Anschluss von Audiokonferenzsystemen, insbesondere wenn ein stabiler Mehrkanal-Sprachzugang erforderlich ist.

Warum der analoge Zugang mit wachsenden Konferenzen schwieriger wird

Frühere Telefonkonferenz-Brückensysteme wurden oft über analoge Telefonleitungen an Telekommunikationsbetreiber angeschlossen. Dieser Ansatz ist einfach zu verstehen: Jede analoge Leitung stellt einen Sprachpfad dar. Wenn ein Konferenzsystem mehrere externe Teilnehmer gleichzeitig unterstützen muss, müssen mehrere physische Telefonleitungen angeschlossen werden.

Dies wird sehr schnell ineffizient. Benötigt beispielsweise eine 16-Teilnehmer-Audiokonferenzbrücke 16 Teilnehmer, die über das öffentliche Telefonnetz einwählen, so sind möglicherweise 16 analoge Telefonleitungen erforderlich, um ausreichende Zugangskapazität zu bieten. Jede Leitung erfordert Verkabelung, Nummernverwaltung, Wartung, Tests und Fehlersuche.

Für kleine Büros mögen einige analoge Leitungen akzeptabel sein. Für Konferenzen auf Unternehmensebene, Kommandozentralen, öffentliche Service-Hotlines, Dispositionssysteme oder Organisationen mit häufigen Gruppenanrufen verursacht der analoge Zugang jedoch zu viel Verkabelungs- und Verwaltungsaufwand. Außerdem wird die Erweiterung weniger komfortabel, da jeder zusätzliche Zugangskanal von zusätzlichen physischen Leitungsressourcen abhängt.

Wie eine E1-Leitung Sprachkanäle überträgt

E1 ist ein digitaler Übertragungsstandard der physikalischen Schicht, der häufig im trägertauglichen Sprachdienst verwendet wird. Er wurde nach CCITT-Standards definiert und wird oft als Primärgruppensignal bezeichnet. Seine Übertragungsrate beträgt 2,048 Mbit/s, weshalb viele Betreiber und Ingenieure sie auch als 2M-Leitung bezeichnen.

In Telekommunikationsumgebungen wird E1 häufig als digitaler Trunk für Sprachvermittlungssysteme eingesetzt. Anstatt viele separate analoge Telefonleitungen zu verwenden, kann ein E1-Trunk mehrere digitale Sprachkanäle über eine einzige physische Schaltung übertragen. Dies ist der Hauptgrund, warum er für den Audiokonferenz-Zugang nützlich ist.

Ein E1-Rahmen basiert auf Zeitmultiplex. Jeder Rahmen ist 125 Mikrosekunden lang und in 32 gleiche Zeitschlitze unterteilt, die von CH0 bis CH31 nummeriert sind. Zeitschlitz CH0 wird für die Rahmensynchronisation verwendet, und CH16 wird üblicherweise für die Zeichengabe bei PRI-basierten Sprachanwendungen genutzt. Die verbleibenden 30 Zeitschlitze, CH1 bis CH15 und CH17 bis CH31, dienen als 30 Sprachkanäle.

Jeder Zeitschlitz überträgt 8 Bit pro Rahmen. Da es 32 Zeitschlitze gibt, überträgt ein Rahmen 256 Bit. Da jede Sekunde 8.000 Rahmen übertragen werden, beträgt die Gesamtdatenrate eines E1-Primärgruppensignals 2,048 Mbit/s. Bei Sprachtrunk-Anwendungen wird diese Struktur allgemein als 32 Kanäle mit einer Kapazität von 64 kbit/s verstanden, wobei 30 Kanäle für Sprache zur Verfügung stehen, wenn CH0 und CH16 für Synchronisation und Zeichengabe reserviert sind.

Warum ein E1-Trunk für den Konferenz-Einwahlzugang geeignet ist

Der praktischste Vorteil des E1-Trunk-Zugangs ist die Kanaldichte. Eine E1-Leitung kann 30 gleichzeitige Sprachanrufe unterstützen. Für ein Telefonkonferenzsystem bedeutet dies, dass viele Teilnehmer dieselbe Konferenzrufnummer anrufen können, ohne dass das System für jeden Teilnehmer eine separate analoge Leitung benötigt.

Dies ist besonders geeignet für Einwahl-Audiokonferenzdienste. Die Teilnehmer müssen sich nur eine einheitliche Zugangsnummer merken. Hinter dieser Nummer stellt der E1-Trunk mehrere Trägerkanäle bereit, sodass viele Benutzer gleichzeitig in das Konferenzsystem gelangen können.

Wenn die Kapazität nicht ausreicht, ist die Erweiterung ebenfalls klarer. Anstatt viele unabhängige analoge Leitungen hinzuzufügen, kann die Organisation einen weiteren E1-Trunk hinzufügen oder die Trunk-Kapazität gemäß der Konferenzplattform und den Betreiberressourcen erhöhen. Die öffentliche Einwahlnummer und die Benutzererfahrung können konsistenter bleiben.

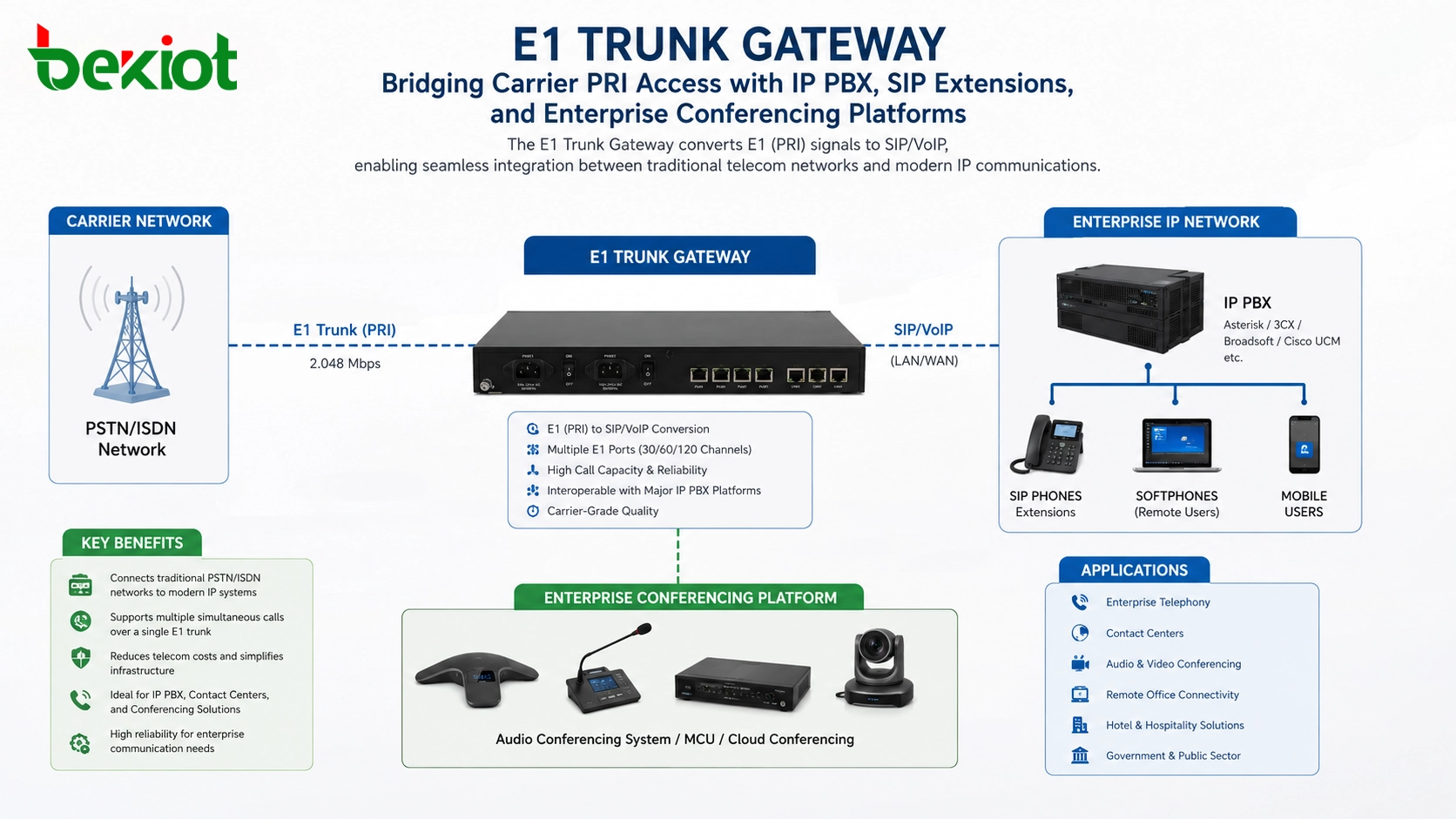

Verwandtes Produkt: Becke IPGA-1E1 Trunk-Gateway

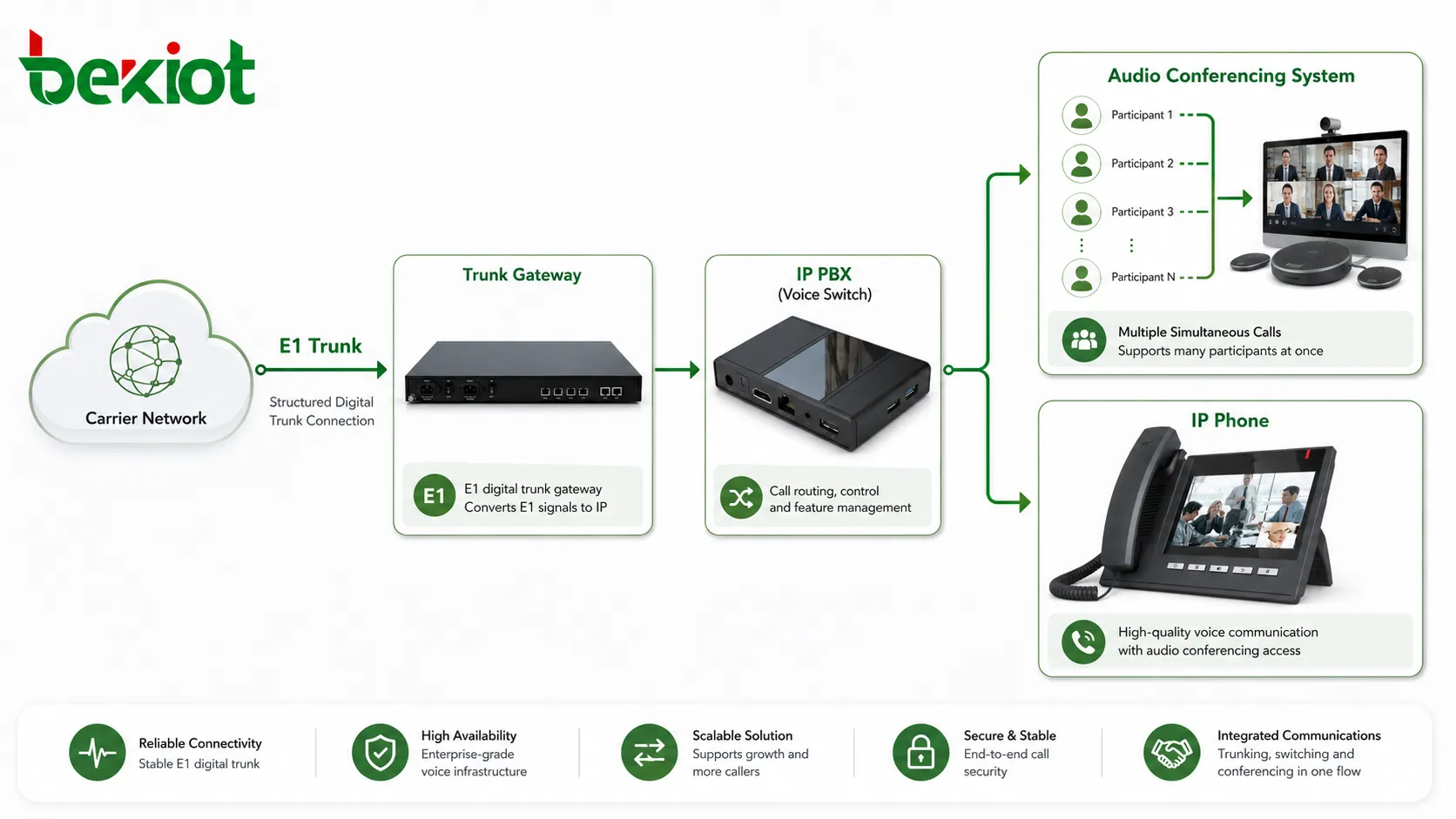

In einer IP-basierten Sprachumgebung kann ein E1-Trunk-Gateway als Konvertierungs- und Zugangsschicht zwischen der E1-Carrier-Schaltung und der IP-PBX, dem SIP-Server oder der Audiokonferenzplattform eingesetzt werden. Es ermöglicht die Integration traditioneller digitaler Trunk-Ressourcen in moderne VoIP- und Unified-Communication-Architekturen.

Physischer Zugang und Schnittstellenplanung

Bei einer typischen Bereitstellung liefert der Betreiber den E1-Dienst über Übertragungsinfrastrukturen wie Glasfaser in den Kundengeräteraum. Ein Übertragungs- oder optisches Konvertierungsgerät gibt dann die elektrische E1-Schnittstelle für den Anschluss an die kommunikationstechnischen Geräte des Kunden frei.

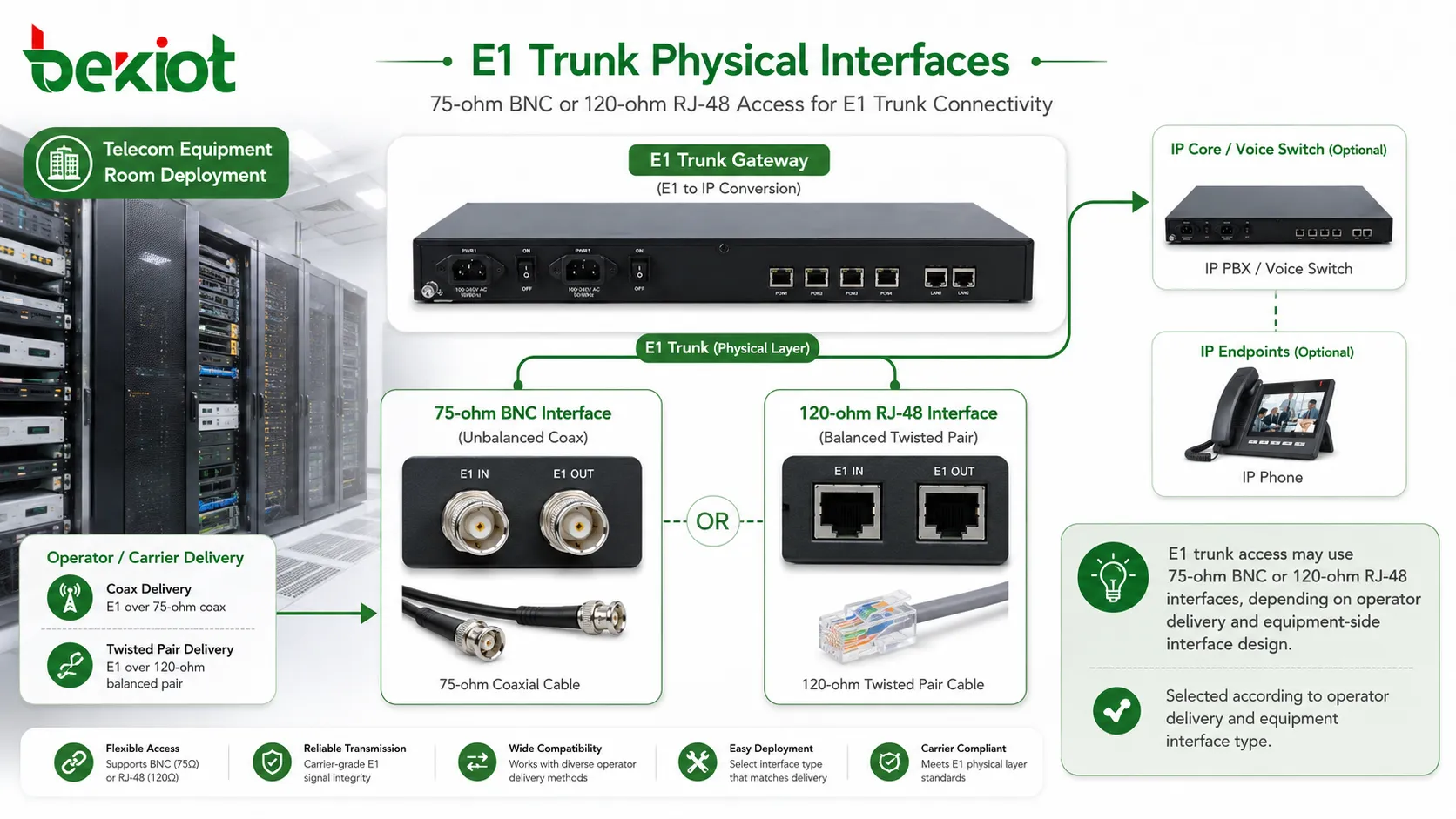

E1-Schnittstellen treten gemäß den elektrischen Eigenschaften nach G.703 häufig in zwei physikalischen Formen auf. Eine ist die unsymmetrische 75-Ohm-Schnittstelle, die meist doppelte koaxiale BNC-Stecker verwendet. Die andere ist die symmetrische 120-Ohm-Schnittstelle, die meist einen RJ-48-Stecker für Twisted-Pair-Kabel verwendet.

Der Unterschied zwischen 75-Ohm- und 120-Ohm-Zugang verhindert nicht unbedingt die Bereitstellung. Wenn die Betreiberseite und die Geräteseite unterschiedliche physikalische Schnittstellentypen verwenden, kann ein geeigneter Impedanzwandler oder Adapter eingesetzt werden. Der Schlüssel liegt darin, den Schnittstellentyp vor der Installation klar zu planen und sicherzustellen, dass Verkabelung, Stecker, Erdung und Übertragungsentfernung korrekt behandelt werden.

Signalrichtung und Parameterkonsistenz

Die Installation eines E1-Trunks besteht nicht nur darin, ein Kabel einzustecken. Die Sende- und Empfangsrichtung müssen korrekt verbunden werden. Wenn die entfernte Vermittlungsstelle oder das Betreibergerät eine Seite als Empfang nutzt, sollte das lokale Gerät mit dem entsprechenden Sendeport verbunden werden. Wenn die entfernte Seite sendet, muss die lokale Seite empfangen. Eine falsche Verkabelung von Sende- und Empfangsrichtung kann verhindern, dass der Link hochkommt.

Während der Inbetriebnahme sollten auf beiden Seiten keine Signalverluste, Rahmenverluste, Verluste der Mehrrahmen-Synchronisation, Slip-Alarme oder andere Fehler auf E1-Ebene auftreten. Diese Alarme deuten in der Regel darauf hin, dass die physikalische Verbindung, die Taktung, die Rahmenstruktur oder die Parameterkonfiguration nicht korrekt sind.

Die Parameterkonsistenz ist ebenfalls entscheidend. Beide Seiten der E1-Schnittstelle sollten übereinstimmende Einstellungen für Rahmenstruktur, Zeichengabe, CRC, Codierung, Taktquelle und zugehörige Trunk-Parameter verwenden. Selbst eine kleine Abweichung kann zu Kanalausfällen, Bitfehlern, Slips, Rahmen-Synchronisationsproblemen oder instabilem Anrufverhalten führen.

Bei vielen Audiokonferenz-Zugangsprojekten kann der Betreiber normalerweise gebeten werden, eine E1-Leitung mit ISDN-PRI-Zeichengabe, deaktiviertem CRC und PCM30-Codierung bereitzustellen. Diese Einstellungen sollten dennoch gemäß den Anforderungen des lokalen Betreibers, der Konferenzplattform, des Trunk-Gateways und der PBX bestätigt werden.

Sauberere Sprachqualität durch digitale Übertragung

E1 unterscheidet sich vom analogen Telefonzugang, da es digitale Übertragung und strukturierte Zeitschlitze verwendet. Dies verleiht ihm eine stärkere Störfestigkeit als herkömmliche analoge Leitungen. Beim analogen Zugang können Leitungsrauschen, Impedanzprobleme, alternde Kupferleitungen und Umgebungseinflüsse die Gesprächsqualität beeinträchtigen.

Mit digitalen E1-Trunks werden die Sprachkanäle in einer besser kontrollierten digitalen Struktur übertragen. Wenn die Leitung korrekt bereitgestellt und synchronisiert ist, ist die Audioqualität in der Regel klarer und stabiler. Dies ist für Konferenzen wichtig, da eine schlechte Sprachqualität mehrere Teilnehmer gleichzeitig betrifft und die Effizienz der Sitzung verringern kann.

In einem Konferenzsystem ist Klarheit nicht nur ein Komfortfaktor. Klarere Audioqualität hilft den Teilnehmern, Sprecher zu identifizieren, wiederholte Erklärungen zu reduzieren und die Kontinuität der Sitzung zu wahren. Für Kommando-, Dispositions-, Unternehmenskoordinations- und öffentliche Dienstbesprechungen ist eine stabile Sprachqualität Teil der Systemzuverlässigkeit.

Schnellerer Rufaufbau mit PRI-Zeichengabe

Ein weiterer wichtiger Vorteil des E1-Zugangs ist die Effizienz der Zeichengabe. Wenn E1 die ISDN-PRI-Zeichengabe verwendet, werden die Zeichengabeinformationen getrennt von den Sprachträgerkanälen übertragen. In der üblichen 30-Kanal-Sprachstruktur wird CH16 für die Zeichengabe genutzt, während die anderen 30 Kanäle für den Sprachverkehr verwendet werden.

Dies unterscheidet sich vom Verhalten herkömmlicher analoger Leitungen. Die analoge Telefonie basiert oft auf der tonbasierten Zustandserkennung, wie Wählton, Besetztton, Rückrufton oder anderen Leitungszustandsanzeigen. Diese Methoden können langsamer sein und in bestimmten Umgebungen zu Erkennungsfehlern führen.

Die PRI-Zeichengabe ermöglicht es, Rufaufbau, Auslösung, Anruferinformationen, Kanalzuweisung und andere Anrufsteuerungsaktionen über Zeichengabenachrichten zu übertragen. Dies ermöglicht eine schnellere Verbindungsbearbeitung und verringert das Risiko einer falschen Tonerkennung. Für eine Konferenzplattform, die innerhalb kurzer Zeit viele eingehende Anrufe erhalten kann, ist eine schnellere und zuverlässigere Zeichengabe ein praktischer Vorteil.

Einheitliche Nummerierung verbessert die Benutzererfahrung

Der Konferenzzugang sollte für Benutzer einfach sein. Wenn sich die Teilnehmer verschiedene Nummern, Abteilungen, Leitungen oder alternative Zugangsmethoden merken müssen, wird die Teilnahme an Besprechungen komplizierter. Der E1-Trunk-Zugang hilft, dies zu lösen, indem er viele gleichzeitige Anrufe hinter einer einheitlichen Nummer ermöglicht.

Bei einem typischen Audiokonferenzdienst wählen die Benutzer eine veröffentlichte Konferenzzugangsnummer. Das Netzwerk und die Konferenzplattform übernehmen dann die Kanalzuweisung und das Konferenzrouting. Der Anrufer muss nicht wissen, ob das System einen Trunk, mehrere Trunks oder eine interne Routing-Logik verwendet.

Dies verbessert die Benutzerfreundlichkeit für regelmäßige Besprechungen, Notfallbesprechungen, abteilungsübergreifende Koordination und Benachrichtigungen großer Gruppen. Eine einheitliche Nummer erleichtert es Administratoren auch, Besprechungsanweisungen zu veröffentlichen und langfristige Konferenzzugangsrichtlinien zu verwalten.

Skalierbarer Zugang für Unternehmens- und Kommandosysteme

Der E1-Trunk-Zugang ist nicht nur für eine einzelne Konferenzbrücke nützlich. Er kann auch Teil einer breiteren unternehmenseigenen Spracharchitektur sein. Der Trunk kann über ein Trunk-Gateway mit einer IP-PBX, einer SIP-basierten Kommunikationsplattform, einem Dispositionssystem oder einem dedizierten Konferenzserver verbunden werden.

Diese Architektur ist nützlich, wenn die Organisation den herkömmlichen Telekommunikationszugang mit moderner IP-Kommunikation kombinieren muss. Externe Anrufer gelangen über den E1-Trunk in das System, während interne Benutzer über SIP-Nebenstellen, IP-Telefone, Softphones, Dispositionskonsolen oder Unified-Communication-Clients beitreten können. Das Gateway und die PBX leiten die Anrufe an die Konferenzplattform weiter.

Für Kommandozentralen und Unternehmenskommunikationsräume bietet dieses Design eine stabile Grenze zwischen öffentlichem Netzzugang und interner IP-Kommunikation. Es ermöglicht der Organisation außerdem, die trägertaugliche Trunk-Zuverlässigkeit beizubehalten und gleichzeitig flexible interne Sprachanwendungen aufzubauen.

Wann E1 immer noch eine starke Option ist

IP-basierter Sprachzugang und IMS-Leitungen werden immer häufiger, und All-IP-Sprachnetze sind ein langfristiger Entwicklungstrend. Dennoch bleibt E1 in vielen praktischen Audiokonferenzprojekten eine starke Option, da es ausgereift, vorhersehbar und bei Telekommunikationsbetreibern und Sprachingenieuren weithin bekannt ist.

Organisationen können sich weiterhin für E1 entscheiden, wenn sie eine stabile eingehende Anrufkapazität, klare Kanalzuweisung, etablierte PRI-Zeichengabe, zuverlässige Carrier-Anbindung und Kompatibilität mit vorhandener PBX- oder Konferenzinfrastruktur benötigen. In einigen Regionen oder Branchen ist E1 nach wie vor eine der zuverlässigsten Methoden zur Bereitstellung von mehrkanaligem Sprachzugang.

Der beste Ansatz besteht nicht darin, E1 und IP-Sprache als gegensätzliche Technologien zu betrachten. In vielen Bereitstellungen wird E1 auf der Carrier-Zugangsseite verwendet, während SIP und IP-Kommunikation im Unternehmensnetzwerk eingesetzt werden. Ein Trunk-Gateway verbindet diese beiden Bereiche und ermöglicht es dem Konferenzsystem, sowohl von stabilem digitalem Trunk-Zugang als auch von flexiblem IP-Routing zu profitieren.

Bereitstellungs-Checkliste für die Projektplanung

Vor der Bereitstellung des E1-Zugangs für ein Audiokonferenzsystem sollten die Projektteams sowohl die Bedingungen auf der Betreiberseite als auch die Anforderungen auf der Geräteseite bewerten. Eine klare Checkliste kann Inbetriebnahmeprobleme reduzieren und die Projektdurchlaufzeit verkürzen.

• Bestätigen, ob der Betreiber E1 als PRI bereitstellt, und den erwarteten Zeichengabemodus bestätigen.

• Die erforderliche Anzahl gleichzeitiger eingehender und ausgehender Konferenzanrufe überprüfen.

• Prüfen, ob ein E1-Trunk mit 30 Sprachkanälen ausreicht oder ob mehrere E1-Trunks benötigt werden.

• Den physikalischen Schnittstellentyp bestätigen: 75-Ohm-BNC oder 120-Ohm-RJ-48.

• Adapter oder Impedanzwandler vorbereiten, falls Betreiber- und Geräteseite unterschiedliche Schnittstellentypen verwenden.

• Die Verdrahtungsrichtung für Senden und Empfangen vor der Inbetriebnahme bestätigen.

• Die E1-Rahmenstruktur, Taktung, CRC, PCM30 und Zeichengabeparameter auf beiden Seiten abstimmen.

• Auf Signalverlust, Rahmenverlust, Mehrrahmenverlust, Slip-Alarme und Bitfehler prüfen.

• Die Gleichzeitigkeit eingehender Anrufe, die Rufaufbaugeschwindigkeit, das Auflegeverhalten, die Übermittlung der Rufnummer des Anrufers und das Konferenzrouting testen.

• Die Nummernveröffentlichung, Trunk-Ausfallsicherheit, Kapazitätserweiterung, Aufzeichnung und PBX-Integration planen.

Fazit

Der E1-Trunk-Zugang bietet eine praktische und ausgereifte Methode, um Audiokonferenzsysteme mit trägertauglichen Sprachnetzen zu verbinden. Im Vergleich zum analogen Leitungszugang reduziert er die Verkabelungskomplexität, unterstützt 30 gleichzeitige Sprachkanäle über eine 2,048-Mbit/s-Leitung, ermöglicht eine einheitliche Einwahlnummerierung, verbessert die Sprachstabilität und bietet eine schnellere Anrufsteuerung über PRI-Zeichengabe.

Seine technische Struktur ist ebenfalls klar. Ein E1-Rahmen enthält 32 Zeitschlitze, wobei CH0 für die Synchronisation, CH16 üblicherweise für die Zeichengabe und 30 Kanäle für Sprache genutzt werden. Dies macht E1 besonders geeignet für Konferenzsysteme, bei denen mehrere Teilnehmer über eine einzige Zugangsnummer einwählen müssen.

Obwohl IMS- und IP-basierter Sprachzugang zunehmend an Bedeutung gewinnen, bleibt E1 dort wertvoll, wo stabile digitale Trunk-Verbindungen, vorhersehbare Kanalkapazität und trägertaugliche Zusammenschaltung erforderlich sind. In Kombination mit einem E1-Trunk-Gateway und einer IP-PBX oder SIP-basierten Konferenzplattform kann es eine zuverlässige Brücke zwischen traditionellen Telekommunikationsnetzen und modernen Unternehmenskommunikationssystemen bilden.

FAQ

Wie viele gleichzeitige Sprachanrufe kann ein E1-Trunk unterstützen?

Bei einer üblichen PRI-Sprachkonfiguration unterstützt ein E1-Trunk 30 gleichzeitige Sprachkanäle. Die verbleibenden Zeitschlitze werden für Synchronisations- und Zeichengabefunktionen verwendet.

Warum ist E1 für Konferenzen besser geeignet als mehrere analoge Leitungen?

E1 reduziert die physische Verkabelung, vereinfacht das Trunk-Management, bietet digitale Sprachübertragung, unterstützt eine einheitliche Einwahlnummerierung und ermöglicht viele gleichzeitige Anrufe über eine einzige strukturierte Schaltung.

Funktioniert E1 mit IP-PBX-Systemen?

Ja. Ein E1-Trunk kann über ein E1-Trunk-Gateway mit einer IP-PBX oder einem SIP-basierten Konferenzsystem verbunden werden. Das Gateway wandelt zwischen der herkömmlichen digitalen Trunk-Seite und der IP-Sprachnetzseite um.

Was sollte überprüft werden, wenn ein E1-Trunk keine Anrufe durchführen kann?

Die Ingenieure sollten den physikalischen Schnittstellentyp, die Sende- und Empfangsverdrahtung, die Taktquelle, den Rahmenmodus, die CRC-Einstellung, die PRI-Zeichengabe, die PCM30-Codierung, Alarme und ob beide Seiten übereinstimmende Trunk-Parameter verwenden, überprüfen.
