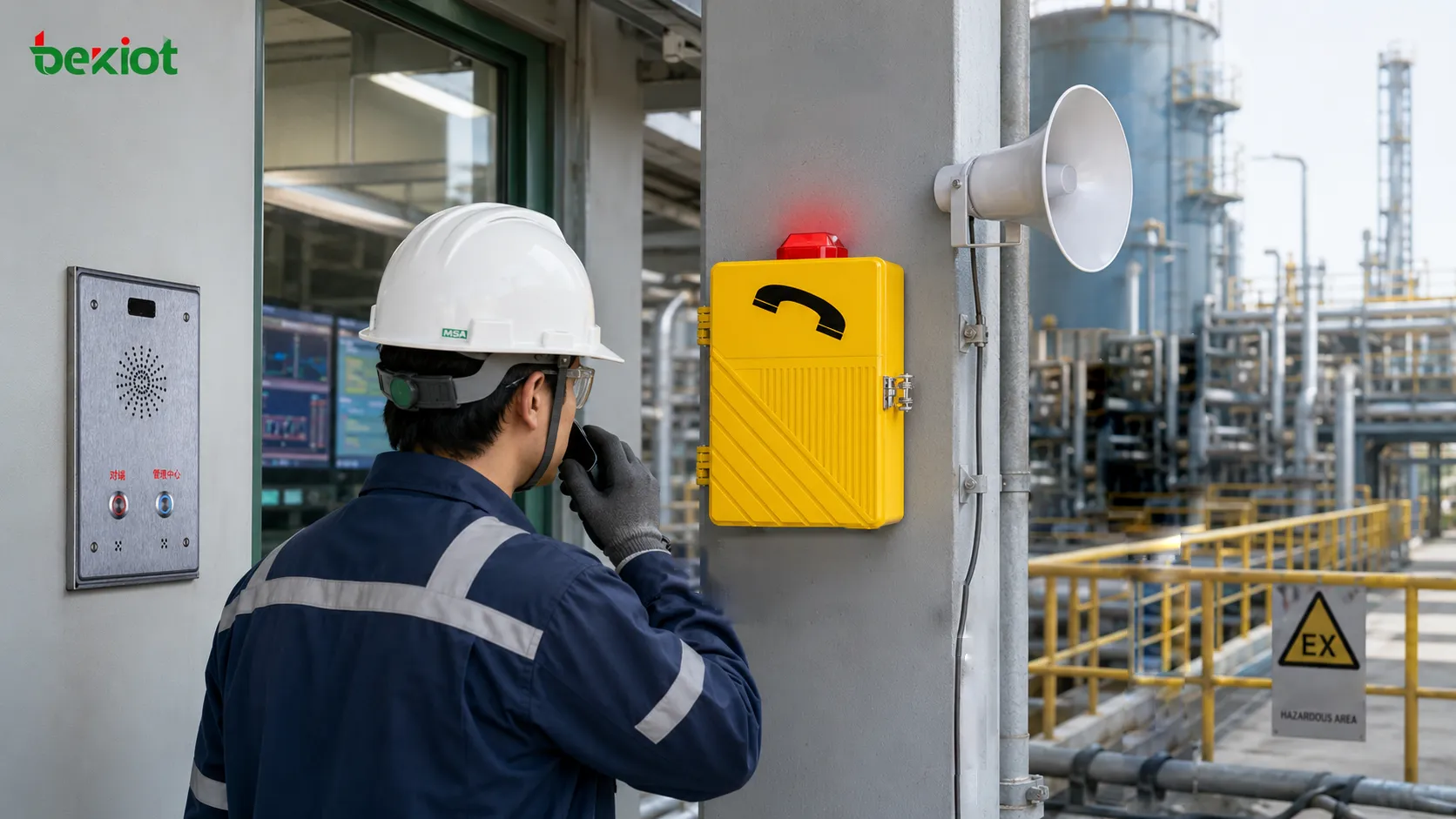

Explosionsgeschützte verstärkte Gegensprechanlagen sind Kommunikationsendpunkte für gefährliche und laute Industrieumgebungen, in denen normale Telefone, Lautsprecher oder Wandsprechstellen weder sicher noch leistungsstark genug sein können. Sie werden eingesetzt, wenn Mitarbeiter eine feste und zuverlässige Möglichkeit benötigen, den Leitstand anzurufen, lokale Anweisungen zu übertragen, Alarme zu empfangen oder Notfallmaßnahmen in Bereichen mit brennbaren Gasen, Dämpfen, Staub, Vibrationen, Wetterbelastung und starkem Maschinenlärm zu koordinieren.

Welches Feldproblem diese Anlagen lösen

Lärm, Risiko und Entfernung treten gleichzeitig auf

In vielen Industrieanlagen liegen die wichtigsten Kommunikationspunkte ausgerechnet dort, wo Hören und Sprechen am schwierigsten sind. Ein Mitarbeiter kann neben einem Kompressor, Pumpenskid, Verladepunkt, Tunnelventilator, Offshore-Deck, Bergbaumaschine oder einer Prozesslinie stehen. Der Umgebungslärm kann ein normales Gespräch unmöglich machen, während der Bereich wegen Explosionsgefahr zertifizierte Geräte verlangt.

Eine verstärkte Gegensprechanlage löst dieses kombinierte Problem. Sie ist nicht nur ein lauteres Telefon und nicht nur ein explosionsgeschütztes Gehäuse. Sie muss sichere Montage, klare Sprachaufnahme, starke Schallausgabe, schnellen Rufaufbau und eine zuverlässige Verbindung zum Leitstand oder zum Werkskommunikationssystem bieten.

Feste Kommunikationspunkte bleiben wichtig

Mobile Funkgeräte, Mobiltelefone und drahtlose Geräte sind nützlich, doch feste Sprechstellen bleiben in Gefahrenbereichen wichtig. Eine feste Station hat einen bekannten Standort, eine definierte Rufroute, stabile Strom- und Kabelverbindungen und eine planbare Beziehung zum Notfallplan. Auftragnehmer, Besucher, Wartungspersonal und Bediener können sie nutzen, ohne persönliche Geräte vorauszusetzen.

Für die Notfallreaktion erleichtern feste Punkte auch die Standorterkennung. Kommt ein Anruf von einer benannten Feldstation, weiß der Leitstand sofort, wo sich der Anrufer befindet, welche Prozesszone betroffen sein kann und welches Verfahren einzuleiten ist.

Eine praktische Definition

Unterschied zu einer Standard-Gegensprechanlage

Eine Standard-Gegensprechanlage ist meist für Büros, Tore, Gebäude oder leichte Industrie vorgesehen. Eine explosionsgeschützte verstärkte Gegensprechanlage ist für klassifizierte Zonen und harte Feldbedingungen ausgelegt. Sie kann ein druckfestes oder zertifiziertes Gehäuse, robusten Hörer, Hochleistungslautsprecher, Mikrofon, Ruftaste, Relaisinterface, Blitzleuchtenausgang, SIP- oder Analog-Schnittstelle und abgedichtete Kabeleinführung enthalten.

Der Begriff „verstärkt“ ist wichtig, weil viele gefährliche Industriestandorte mehr benötigen als einfache Zweiwegekommunikation. Das Gerät muss möglicherweise einen lokalen Lautsprecher treiben, Freisprechen unterstützen, eine externe Hupe anbinden, Warnmeldungen ausgeben oder die Leitstandsstimme über Maschinenlärm hinweg hörbar machen.

Womit es nicht verwechselt werden sollte

Explosionsgeschützte verstärkte Gegensprechanlagen dürfen nicht als gewöhnliche Außen-Sprechstellen in starken Boxen betrachtet werden. Geräte für Gefahrenbereiche müssen nach Zoneneinteilung, Zertifizierungskennzeichnung, Gas- oder Staubgruppe, Temperaturklasse, Umgebungstemperatur, Kabeleinführung und Installationsanleitung ausgewählt werden.

Sie sollten auch nicht nur nach Lautstärke bewertet werden. Ein lautes, aber verzerrtes Gerät kann trotzdem wirkungslos sein. Sprachverständlichkeit, Mikrofonaufnahme, Echokontrolle, Gehäuseakustik, Netzwerkstabilität, Rufrouting und Bedienbarkeit bestimmen das Ergebnis.

Wie das System normalerweise arbeitet

Vom Feldruf zur Leitstandsreaktion

Ein typischer Ablauf beginnt, wenn ein Mitarbeiter die Ruftaste drückt, den Hörer abnimmt oder Push-to-Talk aktiviert. Der Ruf wird an Leitstand, Dispatch-Konsole, PBX, SIP-Server oder Notfallkommunikationsplattform geleitet. Der Bediener erkennt die eingehende Station, nimmt an, bestätigt die Lage und gibt Anweisungen über die Gegensprechanlage zurück.

Je nach Systemdesign kann dasselbe Ereignis eine Blitzleuchte auslösen, eine Aufzeichnung starten, ein Kamerabild anzeigen, eine Kartenposition öffnen, eine Paging-Zone benachrichtigen oder in ein breiteres Alarmverfahren eskalieren. Dadurch wird die Sprechstelle Teil eines Arbeitsablaufs und kein isoliertes Gerät.

Von der Leitstandsmeldung zur Feldbenachrichtigung

Der Ablauf kann auch in Gegenrichtung erfolgen. Der Leitstand kann die Sprechstelle oder einen angeschlossenen Lautsprecher für Live-Durchsagen, lokale Anweisungen oder voraufgezeichnete Meldungen nutzen. Das ist bei Wartung, Zutrittsbeschränkung, Anlagenstart, Evakuierung oder abweichenden Prozesszuständen hilfreich.

In größeren Anlagen können verstärkte Gegensprechanlagen mit Public-Address-and-General-Alarm-Systemen verbunden werden. So arbeiten lokale Zweiwegegespräche mit Zonenpaging, Werksdurchsagen, Warntönen und Notfallbroadcasts zusammen.

Verwandte Lösung: Paging- und Gegensprech-Broadcast-System

Funktionsdesign nach realen Standortanforderungen

Wenn der Standort gefährlich ist

Die erste Anforderung ist zertifizierter Schutz für den klassifizierten Bereich. Die Sprechstelle muss zur Zone oder Division, Gas- oder Staubgruppe, Temperaturklasse, Geräteschutzniveau und zugelassenen Umgebungstemperatur passen. Kabelverschraubungen, Stopfen, Anschlusskästen und Montagezubehör müssen ebenfalls zur Installationsart passen.

Diese Prüfung steht vor Audiofunktionen, Design oder Netzwerkmerkmalen. Ein Gerät mit sehr guter Klangqualität ist unzulässig, wenn seine Kennzeichnung nicht zum Gefahrenbereich passt.

Wenn der Standort laut ist

An lauten Orten ist verständliche Sprache das wichtigste Ziel. Das System kann verstärkte Ausgabe, externe Hornlautsprecher, gerichtete Lautsprecherplatzierung, Hörerbetrieb, Geräuschminderung, akustische Abschirmung oder sorgfältig gewählte Mikrofonpositionen benötigen. Ziel ist Verstehen, nicht nur höhere Lautstärke.

Planer sollten realen Hintergrundlärm, Abstand, Gehörschutz, Nachhall, Wind, Maschinenzyklen und Alarmtöne berücksichtigen. Manchmal bietet ein Hörer bessere Klarheit als Freisprechen. In anderen Fällen ist ein lokaler Lautsprecher nötig, damit eine Gruppe die Leitstandsmeldung hört.

Wenn der Standort abgelegen oder exponiert ist

Außen- und Fernstandorte erfordern Schutz gegen Regen, Staub, Salznebel, Sonne, Temperaturwechsel, Korrosion und mechanische Einwirkung. Geeignete Geräte benötigen möglicherweise hohe IP-Schutzart, korrosionsbeständige Materialien, UV-beständige Komponenten, abgedichtete Kabeleinführungen und eine robuste Befestigung.

Ferninstallationen erhöhen auch den Wert von Diagnose und klaren Wartungsprotokollen. Ist eine Station schwer erreichbar, sollte das System unnötige Vor-Ort-Einsätze reduzieren und Fehler leichter lokalisierbar machen.

Systemkonfigurationsmuster

Einzelne Rufstation

Das einfachste Muster ist eine explosionsgeschützte Sprechstelle, die mit dem Leitstand verbunden ist. Sie wird häufig an Toren, Verladepunkten, Pumpenräumen, Tankbereichen oder Anlagenplattformen eingesetzt. Die Station bietet einen festen Punkt, an dem Mitarbeiter Hilfe anfordern oder Abweichungen melden können.

Dieses Design eignet sich, wenn nur wenige Punkte im Gefahrenbereich eine direkte Sprachverbindung benötigen. Es ist einfach zu bedienen und zu dokumentieren, sollte aber klare Stationsnamen, Rufrouting und Prüfverfahren enthalten.

Zonenbasiertes Gegensprech- und Paging-Netz

Größere Standorte teilen Kommunikation oft in Zonen ein. Jede Zone kann mehrere Sprechstellen, lokale Lautsprecher, Blitzleuchten und Paging-Endpunkte enthalten. Der Leitstand kann eine Station anrufen, eine definierte Zone beschallen oder je nach Ereignis mehrere Zonen informieren.

Dieses Muster ist nützlich für Chemieanlagen, Offshore-Plattformen, Tunnel, Bergwerke, Häfen und Kraftwerke, in denen unterschiedliche Bereiche unterschiedliche Meldungen benötigen. Zonendesign reduziert unnötige Störungen und unterstützt geordnete Notfallreaktionen.

Integrierter Dispatch- und Alarmablauf

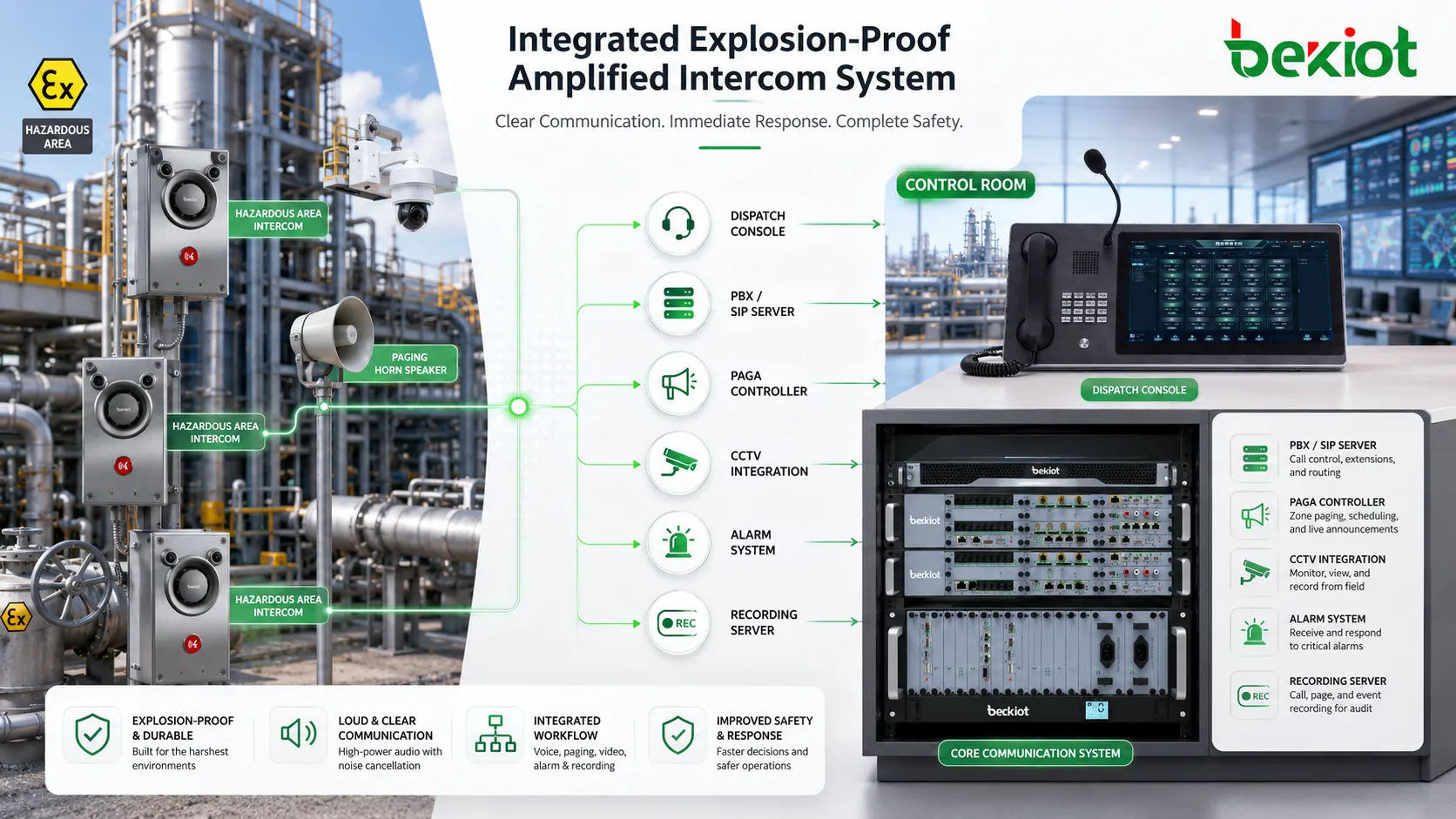

In fortgeschrittenen Systemen verbinden sich explosionsgeschützte verstärkte Gegensprechanlagen mit Dispatch-Konsolen, PBX, SIP-Servern, PAGA-Controllern, CCTV, Brand- und Gassystemen, Zutrittskontrolle und Aufzeichnung. Die Sprechstelle wird zu einem Endpunkt im umfassenden Kommando- und Sicherheitsnetz.

Diese Konfiguration ermöglicht es, Feldrufe anzunehmen, zugehöriges Video zu sehen, Durchsagen auszulösen, Wartungsteams zu kontaktieren, Gespräche aufzuzeichnen und Vorfälle mit nachvollziehbarem Log zu schließen. Sie eignet sich besonders, wenn Kommunikation Compliance, Sicherheitsprozesse und Teamkoordination stützen muss.

Einsatzfälle nach Betriebsszenario

Routinebetrieb und Wartung

Im täglichen Betrieb unterstützen verstärkte Sprechstellen Anlagenkontrollen, lokale Abstimmung, Arbeitsfreigaben, Verladeüberwachung, Startkommunikation und Wartungsanfragen. Mitarbeiter erreichen den Leitstand, ohne den Bereich zu verlassen oder einen Funkkanal zu suchen.

Das ist besonders wertvoll, wenn mehrere Teams arbeiten. Betrieb, Wartung, Sicherheit, Auftragnehmer und Werkschutz können denselben festen Kommunikationspunkt nutzen, sofern das Standortverfahren es erlaubt.

Meldung abweichender Zustände

Wenn Mitarbeiter Leckagen, ungewöhnliche Vibrationen, Geruch, Rauch, blockierte Zugänge, Gerätegeräusche, Druckabweichungen oder lokale Alarme bemerken, brauchen sie einen schnellen Meldeweg. Eine feste verstärkte Sprechstelle schafft die direkte Verbindung zum Leitstand.

Ist die Station klar benannt und in die Leitplattform integriert, können Bediener den Bereich schnell erkennen und entscheiden, ob Personal geschickt, Kameras geprüft, Geräte isoliert oder Durchsagen vorbereitet werden.

Notruf und lokale Hilfe

In Notfällen muss die Kommunikation einfach sein. Ein Mitarbeiter soll eine Taste drücken, mit einem Bediener sprechen und Anweisungen erhalten können. Sichtanzeigen oder Blitzleuchten bestätigen, dass der Ruf abgesetzt oder der Alarm aktiviert wurde.

Für Projekte mit robusten festen Rufpunkten und Notfallhilfestationen können das explosionsgeschützte Telefon EX-BH621 von Becke Telcom und die BHP-SOS-Gegensprechserie als Teil eines Kommunikationslayouts für Gefahrenbereiche und Schwerindustrie berücksichtigt werden.

Evakuierung und Zonendurchsage

In Verbindung mit Paging- oder PAGA-Systemen unterstützen verstärkte Stationen Evakuierung und Zonendurchsagen. Bediener können Live-Anweisungen senden, voraufgezeichnete Meldungen abspielen, Warntöne aktivieren oder während der Evakuierung mit Feldteams sprechen.

Diese Funktion ist nützlich in großen Standorten mit Personen in Prozessbereichen, Versorgungsräumen, Offshore-Decks, unterirdischen Gängen oder Außenhöfen. Zonennachrichten verringern Verwirrung und leiten Menschen nach dem tatsächlichen Ereignisort.

Auswahl-Checkliste

Mit der Sicherheitsklassifizierung beginnen

Vor dem Funktionsvergleich muss die Gefahrenbereichsklassifizierung bestätigt werden. Prüfen Sie Zone, Gas- oder Staubgruppe, Temperaturklasse, Umgebungstemperatur, Zertifizierungssystem und besondere Installationsbedingungen. Gewählte Geräte und Zubehör müssen dazu passen.

Enthält ein Projekt gefährliche und nicht gefährliche Standorte, sollte nicht automatisch überall dasselbe Gerät eingesetzt werden. Ein gemischtes Design kann Kosten reduzieren und zertifizierte Geräte dort einsetzen, wo sie wirklich erforderlich sind.

Das Audioziel definieren

Das Audioziel sollte sich am Geräuschpegel und am Einsatzfall orientieren. Eine Station in einem ruhigen Technikraum braucht andere Eigenschaften als eine Station neben Kompressoren oder Tunnelventilatoren. Das System muss für Sprachverständlichkeit unter realen Bedingungen ausgelegt sein.

Eine praktische Bewertung umfasst Lautsprecherausgabe, Mikrofonaufnahme, Hörerkomfort, Echoverhalten, Klingellautstärke, externe Lautsprecheroptionen und Leistung bei Nutzung von Schutzausrüstung.

Integration früh prüfen

Integration sollte vor der Beschaffung geplant werden. Klären Sie, ob die Verbindung über SIP, Analoglinie, Relais-I/O, Multicast-Paging, Trockenkontaktalarm, PAGA-Controller, Dispatch-Konsole oder Aufzeichnungsserver erfolgt. Auch Stationsnamen, Prioritäten, Failover-Routen und Notrufverhalten sind zu prüfen.

Viele Projektprobleme entstehen, wenn Feldgerät und Plattform getrennt ausgewählt werden. Ein starkes, zertifiziertes Gerät kann dennoch Schwierigkeiten verursachen, wenn es Rufe nicht routet, Alarme nicht auslöst oder sich nicht korrekt registriert.

Inbetriebnahme und Wartung

Den gesamten Ablauf testen, nicht nur das Gerät

Die Inbetriebnahme sollte mehr prüfen als das Einschalten. Zu testen sind Feldruf, Leitstandsannahme, Zweiwege-Sprachklarheit, Paging, Blitz- oder Relaisausgang, Aufzeichnung, Stationskennung, Alarmverknüpfung, Verhalten bei Stromausfall und Netzwerkwiederherstellung.

Jeder Test muss die reale Nutzung abbilden. Ist eine Station für Notrufe vorgesehen, wird sie als Notruf getestet. Dient sie der Zonendurchsage, wird die tatsächliche Zone geprüft. Liegt sie in einem lauten Bereich, wird bei laufenden Maschinen getestet.

Zertifizierung und Audioleistung erhalten

Wartungsteams sollten Gehäusezustand, Befestigungen, Kabelverschraubungen, Dichtungen, Erdung, Hörerkabel, Tasten, Lautsprecheröffnungen, Mikrofonports, Kennzeichnungen und Montagematerial prüfen. In Gefahrenbereichen müssen Schäden an zertifizierten Teilen nach freigegebenen Verfahren behandelt werden.

Auch Audioleistung erfordert regelmäßige Kontrolle. Ein blockiertes Mikrofon, korrodierter Stecker, beschädigtes Lautsprechergitter, loses Hörerkabel oder veränderte Lautstärke kann die Nutzbarkeit mindern, obwohl das Gerät äußerlich intakt wirkt.

Eine explosionsgeschützte verstärkte Gegensprechanlage muss als zertifiziertes Sicherheitsgerät und als kritischer Sprachkommunikationspunkt gewartet werden.

Fazit

Explosionsgeschützte verstärkte Gegensprechanlagen werden dort eingesetzt, wo Gefahrenbereichsschutz, laute und klare Sprache, Notfallreaktion und robuster Feldbetrieb zusammenarbeiten müssen. Sie bieten feste Rufpunkte, lokale verstärkte Sprachausgabe, Verbindung zum Leitstand und Integration mit Paging, Alarmen, Dispatch, Aufzeichnung und Sicherheitsabläufen.

Das beste Systemdesign beginnt mit dem realen Feldproblem: Gefahrenklassifizierung, Geräuschpegel, Nutzerverhalten, Notfallablauf, Umwelteinfluss und Integrationsanforderungen. Werden diese Faktoren gemeinsam betrachtet, werden verstärkte Sprechstellen Teil einer zuverlässigen industriellen Kommunikations- und Sicherheitsarchitektur.

FAQ

Kann eine einzige verstärkte Sprechstelle einen ganzen lauten Bereich abdecken?

Nicht immer. Abdeckung hängt von Lärm, Lautsprecherrichtung, Hindernissen, Nachhall und Entfernung ab. Große oder komplexe Bereiche benötigen mehrere Stationen, externe Lautsprecher oder ein Zonenkonzept.

Soll ein Hörer oder Freisprechen verwendet werden?

Beides kann sinnvoll sein. Ein Hörer bietet in lauten Bereichen oft bessere Klarheit, während Freisprechen hilft, wenn Hände frei bleiben müssen. Die Wahl hängt von Aufgabe und Geräuschumgebung ab.

Können Notrufe höhere Priorität als Routineanrufe haben?

Viele integrierte Systeme unterstützen Prioritätsrouting, Notrufwarteschlangen, besondere Klingeltöne oder alarmgesteuerte Abläufe. Dies muss im Design bestätigt und bei der Inbetriebnahme getestet werden.

Was passiert, wenn der Leitstand nicht antwortet?

Das System kann Eskalationsregeln wie Rufweiterleitung, alternative Bedienergruppen, Alarmausgang oder Timeout-Routing enthalten. Diese Abläufe sollten vor der Installation definiert werden.

Ist an jeder Station eine lokale Blitzleuchte nötig?

Nicht jede Station benötigt eine. In lauten oder risikoreichen Bereichen helfen Blitzleuchten jedoch, Anrufe, Alarme oder aktive Notfallzustände visuell zu erkennen.

Wie lassen sich Fehlrufe reduzieren, ohne Notfallbedienung zu erschweren?

Geeignet sind geschützte Tasten, klare Beschriftung, Statusleuchten, Bedienerbestätigung und passende Montagehöhe. Die Notfallbedienung muss einfach bleiben, daher darf Fehlrufschutz die Nutzung nicht erschweren.
