In Tanklagern, Pumpstationen, Verladebereichen, Kompressorräumen und anderen gefährlichen Industriezonen besteht die erste Kommunikationsaufgabe nach einem Leck, Geräteausfall, Brand oder einer Personenverletzung darin, eine zuverlässige Verbindung zur Leitwarte herzustellen. Feldpersonal muss melden, wo das Problem aufgetreten ist, was es sehen oder hören kann, ob die Anlage noch in Betrieb ist und ob jemand unmittelbar gefährdet ist. Explosionsgeschützte Telefone bieten für diesen Zweck einen festen bidirektionalen Kommunikationspunkt.

Sobald die Situation erfasst ist, muss die Kommunikation möglicherweise über die anrufende Person hinaus ausgeweitet werden. Wartungsteams müssen möglicherweise entsandt werden, Arbeiten in der Nähe müssen möglicherweise gestoppt werden, und Personal in einem oder mehreren Bereichen muss möglicherweise dieselbe Warnung erhalten. Durch die Verbindung von Telefonen, Einsatzleitkonsolen und PA-Ressourcen über eine einheitliche Befehls- und Einsatzumgebung können diese Maßnahmen als ein einziger betrieblicher Ablauf behandelt werden, anstatt als mehrere isolierte Kommunikationsaufgaben.

Wo sich Telefon- und PA-Funktionen unterscheiden

Explosionsgeschützte Telefone und industrielle PA-Systeme dienen unterschiedlichen betrieblichen Zwecken. Ein Telefon unterstützt die Punkt-zu-Punkt-Kommunikation in beide Richtungen. Feldpersonal kann ungewöhnliches Geräteverhalten beschreiben, bestätigen, ob ein Bereich besetzt ist, und Fragen der Leitwarte beantworten. Der Einsatzleiter kann dann spezifische Anweisungen an diese Person oder diesen Standort geben.

Ein PA-System ist für die Eins-zu-Vielen-Kommunikation ausgelegt. Anstatt das Personal einzeln zu kontaktieren, kann die Leitwarte dieselbe Warnung, Stilllegungsanweisung, Evakuierungsnachricht oder Betriebsmeldung an alle in einer definierten Durchsagezone übermitteln.

Die beiden Funktionen ergänzen sich gegenseitig. Ein Telefon liefert Details und Bestätigung; Durchsagen verbreiten eine verifizierte Nachricht an ein breiteres Publikum. Die Einsatzleitebene koordiniert den Übergang von einem Feldgespräch zu einer breiteren Benachrichtigung, wenn die Situation dies erfordert.

Diese Unterscheidung ist in gefährlichen Anlagen besonders wichtig. Ein lokales Geräteproblem rechtfertigt nicht automatisch eine Unterbrechung des gesamten Standorts, während ein Vorfall, der mehrere Arbeitsbereiche betrifft, nicht effizient durch eine Reihe von Einzelanrufen behandelt werden kann. Die Kommunikationsmethode sollte dem tatsächlichen Umfang des Ereignisses entsprechen.

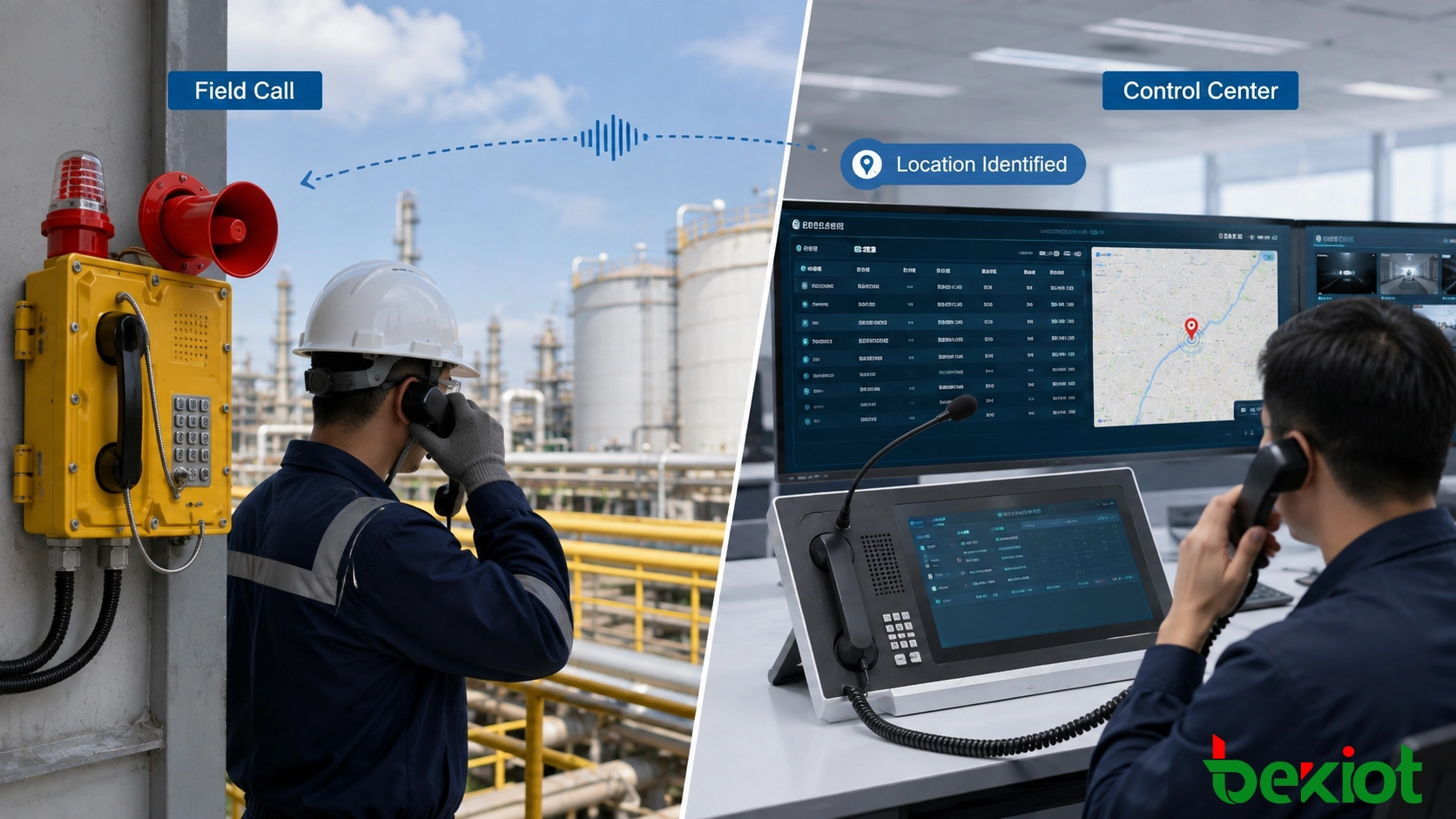

Wie Feldanrufe die Leitwarte erreichen

Explosionsgeschützte Telefone werden üblicherweise in der Nähe von kritischen Anlagen, Produktionsbereichseingängen, Inspektionswegen, Verladepunkten und anderen Orten installiert, an denen ein dauerhafter Kommunikationszugang erforderlich ist. Da das Endgerät fest installiert ist, kann sein physischer Standort Teil der Ereignisinformationen werden.

Endgerätenamen und Durchwahlnummern sollten einer konsistenten Standortstruktur folgen. Eine Einsatzdatenbank kann Feldpunkte wie folgt identifizieren:

• Tanklager 01

• Pumpstation 03

• Verladebereich 02

• Kompressorraum 01

• Versorgungsgebäude 04

Wenn ein Anruf eingeht, kann der Operator sofort sehen, welcher registrierte Punkt anruft. In einer großen Raffinerie, einem Bergwerk oder einem mehrteiligen Industriegelände spart dies wertvolle Zeit im Vergleich dazu, jeden Anrufer zu bitten, seinen Standort zu erklären, bevor das eigentliche Problem besprochen werden kann.

Der Einsatzleiter kann sich dann auf die für eine Reaktion erforderlichen Informationen konzentrieren: die beteiligte Anlage, den aktuellen Betriebszustand, den Personalstatus, sichtbare oder vermutete Gefahren, die Richtung, in die sich die Situation entwickeln könnte, und welche Teams kontaktiert werden sollten.

Wo Aufzeichnung und Ereignisrückverfolgbarkeit erforderlich sind, kann das System Anrufzeit, Anrufer- und Zielinformationen, Anrufdauer und zugehörige Aufzeichnungen speichern. Dies gibt den Operatoren und Vorgesetzten einen nutzbaren Kommunikationsverlauf, ohne die Abfolge später aus handschriftlichen Notizen rekonstruieren zu müssen.

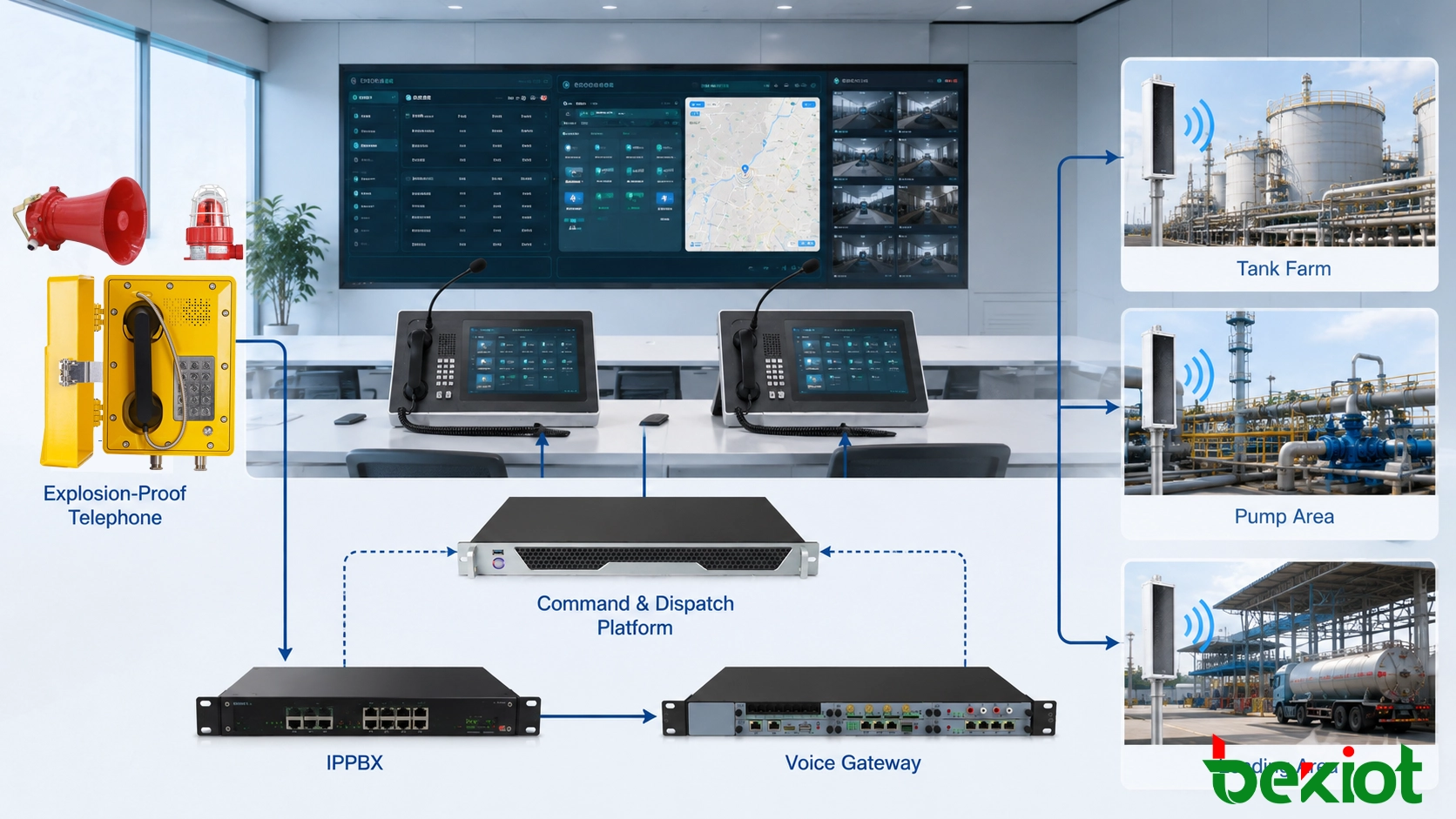

Verbindung von Feldressourcen auf einer Plattform

Die Telefon-PA-Integration funktioniert am besten, wenn Feldendgeräte, Leitwartenplätze und Durchsageressourcen über dieselbe Kommunikationsstruktur verwaltet werden. Das Becke Telcom Command and Dispatch System kann verwendet werden, um Telefone, SIP-Endpunkte, Einsatzleitkonsolen und PA-Ressourcen nach Anlagenbereichen, Abteilungen und betrieblichen Zuständigkeiten zu organisieren.

Verwandtes Produkt:    Becke Telcom Command and Dispatch System

SIP- und IP-basierte Feldendgeräte können über das IP-Netzwerk verbunden werden. Vorhandene analoge explosionsgeschützte Telefone können ebenfalls über geeignete IP-PBX-Systeme, Voice-Gateways oder andere Schnittstellen weiterbetrieben werden. Dies ist in Modernisierungsprojekten nützlich, in denen eine große Anzahl installierter Feldtelefone noch funktionsfähig ist und ein Austausch nur zur Modernisierung der Steuerplattform unnötige Kosten und Bauarbeiten verursachen würde.

In der Einsatzoberfläche können Kommunikationsobjekte nach Produktionsbereich, Abteilung oder Aufgabenbereich gruppiert werden. Operateure können direkt eine Pumpstation, ein Sicherheitsteam, eine Wartungsgruppe oder eine Leitwarte auswählen, anstatt sich zahlreiche Durchwahlnummern merken zu müssen.

Während der Bearbeitung von Vorfällen kann die Plattform normale Anruffunktionen wie Annehmen, Rufen, Halten und Weiterleiten sowie bei Bedarf Mehrparteienkoordination unterstützen. Der Einsatzleiter kann mit dem Melder sprechen, die zuständigen Wartungs- oder Sicherheitskräfte kontaktieren und die Kommunikationssequenz steuern, ohne den Überblick über den ursprünglichen Anruf zu verlieren.

PA-Ressourcen können in derselben Betriebsstruktur organisiert werden. Sobald der Feldzustand überprüft wurde, wählt der Einsatzleiter die erforderliche Durchsagezone aus und sendet die Nachricht aus der Steuerumgebung. Dies verringert die Notwendigkeit, den Vorfall-Workflow zu verlassen und denselben Bereich erneut in einer nicht verbundenen PA-Oberfläche zu suchen.

Die Durchsageabdeckung sollte dem Risiko entsprechen

Ein großer Industriestandort sollte selten jeden Lautsprecher als eine permanente Durchsagegruppe behandeln. Tanklager, Prozessanlagen, Verladebereiche, Kompressorräume, Lager, Versorgungseinrichtungen und Verwaltungsgebäude haben oft unterschiedliche Betriebsbedingungen und unterschiedliche Expositionsstufen gegenüber demselben Ereignis.

Die Durchsagezonierung sollte den physischen Produktionsgrenzen, der Personalverteilung und den plausiblen Gefahrenausbreitungspfaden folgen. Die Leitwarte kann dann den Benachrichtigungsbereich erweitern, wenn sich das Ereignis entwickelt.

• Lokale Benachrichtigung: Die betroffene Einheit und die unmittelbar angrenzenden Arbeitsplätze erhalten die erste Warnung.

• Erweiterte Benachrichtigung: Benachbarte Zonen werden hinzugefügt, wenn Überwachung oder Feldberichte darauf hinweisen, dass sich das Risiko über den ursprünglichen Bereich hinaus ausbreitet.

• Großflächige Benachrichtigung: Größere Produktionsabschnitte oder der gesamte Standort werden einbezogen, wenn der Notfallplan ein breiteres Eingreifen erfordert.

Diese Struktur vermeidet unnötige anlagenweite Durchsagen für isolierte Ereignisse, während die Fähigkeit zur schnellen Eskalation erhalten bleibt. Sie gibt dem Einsatzleiter auch eine klarere Beziehung zwischen dem Vorfallort und dem Personal, das die Nachricht tatsächlich benötigt.

Benutzerberechtigungen sollten derselben Logik folgen. Ein routinemäßiger Operator darf möglicherweise nur in bestimmten Prozessbereichen durchsagen, während Sicherheitsverantwortliche oder leitende Einsatzmitarbeiter auf größere Zonen zugreifen können. Standortweite oder bereichsübergreifende Durchsagen können auf Benutzer mit der entsprechenden betrieblichen Berechtigung beschränkt werden.

Manuelle Einsatzsteuerung und voreingestellte Reaktionspläne

Nicht jede Durchsage muss nach einem Alarm manuell zusammengestellt werden. Wo die Anlage bereits über Brandmelde-, brennbare-Gas-Erkennungs-, akustische und visuelle Alarmsysteme oder andere Sicherheitsplattformen verfügt, können Alarminformationen mit Kommunikationsressourcen verknüpft werden, wenn geeignete Schnittstellen vorhanden sind.

Ein Gasmelder-Alarm kann beispielsweise den betreffenden Anlagenbereich auf dem Einsatzbildschirm anzeigen und dem Operator helfen, nahegelegene Telefonpunkte und zugehörige PA-Zonen zu finden. Der Operator kann direkt in den Reaktionsablauf übergehen, anstatt manuell in mehreren unabhängigen Systemen nach demselben Standort zu suchen.

Sich wiederholende Notfallnachrichten können auch im Voraus vorbereitet werden. Warn-, Evakuierungs- oder Sammeldurchsagen können als voreingestellte Durchsageaufgaben gespeichert werden, sodass der Einsatzleiter nur das Ereignis überprüfen, die erforderliche Zone auswählen oder bestätigen und die entsprechende Nachricht starten muss.

Vollautomatisierung sollte in komplexen industriellen Prozessen mit Vorsicht eingesetzt werden. Ein Alarmsignal kann auf einen abnormalen Zustand hinweisen, ohne dass sofort eine Evakuierung erforderlich ist. Produktionszustand, Redundanz, Feldbestätigung und Unternehmensrichtlinien können alle die richtige Reaktion beeinflussen.

Für viele Anwendungen bietet eine gesteuerte Abfolge von Alarmmeldung, Operatorüberprüfung und Aktivierung des voreingestellten Plans ein praktisches Betriebsmodell. Es verkürzt die Zeit, die benötigt wird, um die richtigen Kommunikationsressourcen zu finden, während die endgültige Durchsageentscheidung unter autorisierter Kontrolle bleibt.

Die akustische Leistung muss vor Ort nachgewiesen werden

Der Online-Status auf einem Einsatzbildschirm bestätigt die Netzwerkverfügbarkeit, nicht die Sprachverständlichkeit. Raffinerien, Bergwerke, Hüttenwerke, Häfen und große Fertigungsstätten enthalten Kompressoren, Pumpen, Ventilatoren, Fahrzeuge und Prozessmaschinen, die sowohl Telefonaudio als auch PA-Durchsagen übertönen können.

Explosionsgeschützte Telefone sollten dort positioniert werden, wo das Personal sie unter realen Arbeitsbedingungen erreichen und bedienen kann. Ein technisch konformes Gerät kann dennoch schwer zu bedienen sein, wenn es zu weit vom Arbeitsplatz entfernt, hinter Rohrleitungen versteckt oder abseits der üblichen Inspektionswege installiert ist.

Operateure können auch Schutzhandschuhe, Gehörschutz oder andere persönliche Schutzausrüstung tragen. Schwaches Licht, Staub, Regen und hoher Umgebungslärm können weiterhin beeinflussen, wie schnell ein Feldbenutzer das Endgerät findet, den Hörer abhebt und mit der Leitwarte kommuniziert.

Das PA-Design erfordert eine separate akustische Bewertung. Unterschiedliche Räume schaffen unterschiedliche Abdeckungsprobleme:

• Offene Tanklager erfordern eine ausreichende Außenabdeckung unter Berücksichtigung der Umwelteinflüsse.

• Kompressorräume benötigen Sprachpegel, die über dem kontinuierlichen Maschinenlärm verständlich bleiben.

• Rohrbrücken und dichte Prozessstrukturen können physikalische Abschattungen verursachen.

• Große geschlossene Werkstätten können Reflexion und Nachhall erzeugen.

• Lange Gänge erfordern eine kontrollierte Lautsprecherrichtung und -abstände.

Die Nennleistung des Lautsprechers allein bestimmt nicht die nutzbare Abdeckung. Schalldruckpegel, Lautsprechertyp, Montagehöhe, Ausrichtung, Hördistance, Hintergrundgeräusche und örtliche akustische Gegebenheiten beeinflussen alle das Ergebnis. Geräte, die in klassifizierten Gefahrenbereichen installiert werden, müssen auch die für diesen Installationsort geltenden Explosionsschutzanforderungen erfüllen.

Die Inbetriebnahme sollte, wo immer praktikabel, echte Sprachprüfungen bei laufenden Hauptanlagen umfassen. Die Operateure sollten beide Seiten der Kommunikationskette überprüfen: ob das Feldpersonal die Leitwarte verstehen kann und ob die Leitwarte Anrufer von kritischen Standorten klar verstehen kann.

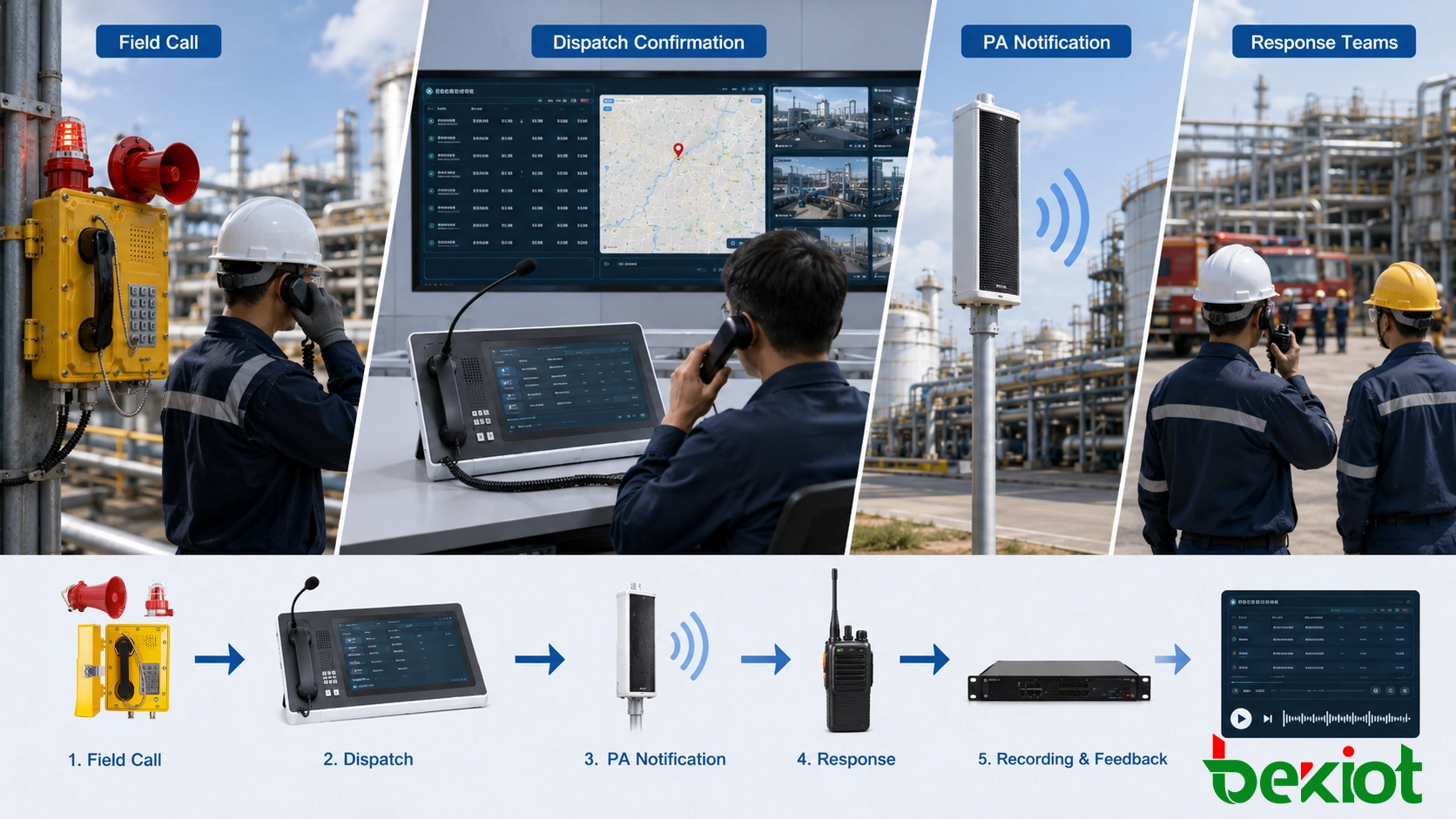

Ein vollständiger Ereignisablauf in der Praxis

Betrachten Sie eine Rohrleitungsanomalie in einem petrochemischen Verladebereich. Ein Feldoperator bemerkt das Problem und verwendet das nächste explosionsgeschützte Telefon, um die Leitwarte zu kontaktieren. Die Einsatzleitkonsole identifiziert den Anrufpunkt, sodass der diensthabende Operator sich sofort auf den Zustand der Rohrleitung, die nahegelegenen Geräte und das Personal konzentrieren kann, anstatt zuerst den Standort des Anrufers zu bestimmen.

Der Einsatzleiter hält den Feldbenutzer am Apparat, während er die Sicherheits- und Wartungsteams kontaktiert. Basierend auf der ersten Meldung wird die PA-Zone des Verladebereichs aktiviert und nicht beteiligtes Personal wird angewiesen, die Arbeit zu unterbrechen und den betroffenen Bereich zu verlassen.

Wenn das Sicherheitsteam den Ort erreicht, meldet es weiter über verfügbare Telefone, Funkgeräte oder andere angeschlossene Kommunikationsendgeräte. Überwachungsdaten und Feldrückmeldungen bestimmen dann, ob die ursprüngliche Durchsagezone ausreicht oder ob auch angrenzende Bereiche benachrichtigt werden müssen.

Der ursprüngliche Anrufer muss im weiteren Verlauf des Ereignisses keine andere Kommunikationsmethode suchen. Die Leitwarte kann weiterhin mehrere Gruppen koordinieren und dabei eine klare Beziehung zwischen der ersten Meldung, den nachfolgenden Anweisungen und der sich ändernden Durchsageabdeckung aufrechterhalten.

Nach Abschluss des Ereignisses können aufgezeichnete Anrufe und Einsatzaufzeichnungen gemeinsam überprüft werden. Dies gibt den Vorgesetzten eine klarere Zeitleiste, wann die erste Meldung einging, wer kontaktiert wurde, wie sich der Benachrichtigungsbereich änderte und wie die Feldteams reagierten.

Integration zusätzlicher Standortsysteme

Sobald Telefon- und PA-Ressourcen eine gemeinsame Einsatzumgebung teilen, können andere Standortsysteme zusätzlichen Kontext liefern, ohne ihre bestehenden Rollen zu ersetzen.

Die Videoüberwachung kann Operateuren helfen, sichtbare Bedingungen in der Nähe des Anruforts zu überprüfen. Ein Feldanrufer kann Geruch, Geräusch, Vibration oder Bedingungen außerhalb des Kamerabereichs melden, während das nahegelegene Video ein umfassenderes Bild von Personenbewegungen und Gerätestatus liefert.

GIS wird in großen Anlagen, Bergwerken, Häfen und Mehrstandort-Einrichtungen nützlich, wo die physische Entfernung die Reaktionsentscheidungen beeinflusst. Telefonpunkte, PA-Zonen und andere Kommunikationsressourcen können mit tatsächlichen Standorten verknüpft werden, sodass Operateure sehen können, was sich in der Nähe eines Alarms oder Notrufs befindet.

Brandmelder, brennbare-Gas-Erkennung und andere Alarmsysteme können den Ereignisort oder den Alarmtyp an die Einsatzumgebung liefern. Diese Informationen können Operateure zu den geeigneten Feldkontakten und Benachrichtigungszonen führen, ohne die Kommunikationsplattform zu einem Ersatz für das dedizierte Sicherheitssystem zu machen.

Das Ergebnis ist eine klarere Aufgabenverteilung: Alarmsysteme identifizieren abnormale Zustände, Video liefert visuellen Kontext, GIS zeigt räumliche Beziehungen, Telefone unterstützen die bidirektionale Feldkommunikation und das PA-System übermittelt breitere Anweisungen. Die Einsatzebene bringt diese Ressourcen in dieselbe betriebliche Ansicht.

Fazit

Die Integration von explosionsgeschützten Telefonen und PA ist am effektivsten, wenn sie um die Ereignisbearbeitung herum konzipiert wird und nicht nur um die Geräteanbindung. Das Feldtelefon bietet einen zuverlässigen Meldepunkt, die Einsatzleitkonsole hilft den Operateuren, das Ereignis zu identifizieren und zu überprüfen, und das PA-System übermittelt bestätigte Anweisungen an die Personen, die sie benötigen.

Das Becke Telcom Command and Dispatch System kann die Kommunikationssteuerungsebene für diese Architektur bereitstellen und gleichzeitig eine schrittweise Integration vorhandener analoger und IP-Ressourcen ermöglichen. Bei Bedarf können auch Video-, GIS- und Alarminformationen eingebunden werden, wodurch die Leitwarte mehr Kontext erhält, ohne die grundlegende Rolle jedes Systems zu verändern.

Für petrochemische, Öl- und Gas-, Bergbau-, Hütten-, Hafen- und andere gefährliche Industriestandorte unterstützt diese Anordnung eine praktische Abfolge von der Feldmeldung über die gezielte Benachrichtigung, die koordinierte Reaktion bis zur abschließenden Kommunikationsprüfung.

FAQ

Müssen vorhandene analoge explosionsgeschützte Telefone ersetzt werden?

Nicht unbedingt. Funktionsfähige analoge Endgeräte können je nach vorhandener Leitungsarchitektur über geeignete IP-PBX-Systeme, Voice-Gateways oder andere Schnittstellen weiterbetrieben werden. Neue Bereiche können SIP- oder IP-Endgeräte übernehmen, während ältere Abschnitte schrittweise aufgerüstet werden.

Müssen Telefonstandorte exakt mit den Durchsagezonen übereinstimmen?

Nein. Telefonpunkte werden in der Regel durch Arbeitsplätze oder Gerätestandorte definiert, während PA-Zonen auf akustischer Abdeckung, Personalverteilung und Produktionsgrenzen basieren. Wichtig ist eine klare Beziehung zwischen dem Anrufpunkt und dem Durchsagebereich, den die Operateure bei einem Vorfall wahrscheinlich benötigen.

Was sollte bei der Inbetriebnahme der PA-Integration getestet werden?

Die Inbetriebnahme sollte echte Feldanrufe, Anrufpunkterkennung, Durchsagezonenauswahl, Berechtigungskontrolle, Verständlichkeitsprüfungen, Wiederherstellung nach Netzwerkunterbrechungen und Überprüfungen der Operator-Workflows umfassen. Laute Standorte sollten bei laufenden repräsentativen Produktionsanlagen getestet werden.

Können mehrere Industriestandorte von einer Einsatzleitstelle aus verwaltet werden?

Ja, wenn die Netzwerk- und Systemarchitektur einen zentralisierten Betrieb unterstützt. Durchwahlpläne, Standortnamen, Durchsageberechtigungen, standortübergreifende Verbindungen und die lokale Kommunikationsresilienz sollten klar definiert sein, damit Operateure die Ziele unterscheiden und standortübergreifende Auswahlfehler vermeiden können.
