Unternehmens-Sprachsysteme müssen häufig analoge Telefone, Faxgeräte, PSTN-Leitungen und ältere PBX-Anlagen behalten, während sie auf IP-PBX, SIP-Trunks, Cloud-Kommunikation oder einheitliche Sprachplattformen umstellen. In einer solchen hybriden Bereitstellung sind FXS- und FXO-Ports kleine Schnittstellen, bestimmen aber, ob das System Anrufe aufbauen, Anrufe annehmen, korrekt klingeln und Backup-Routen halten kann.

Obwohl FXS- und FXO-Ports denselben RJ11-ähnlichen Anschluss verwenden können, sind sie nicht gleich. Ihre elektrischen Rollen sind entgegengesetzt. Eine Seite liefert Leitungsstrom, Wählton und Klingelspannung; die andere Seite empfängt diese Signale und verhält sich wie ein Telefonendgerät. Eine falsche Verbindung kann zu fehlendem Wählton, gescheiterten eingehenden Anrufen, nicht verfügbarem PSTN-Backup, instabiler Faxübertragung oder sogar Schnittstellenschäden führen.

Warum die Portrolle zuerst festgelegt werden muss

Viele analoge Sprachfehler werden nicht durch SIP-Registrierung, Codec-Einstellungen, Firewall-Regeln oder PBX-Routing verursacht. Sie beginnen mit einem einfachen Verdrahtungsfehler: Die falsche analoge Schnittstelle wird mit der falschen Seite des Stromkreises verbunden. Da FXS- und FXO-Ports äußerlich ähnlich aussehen können, muss der Installateur zuerst klären, ob das Kabel von einem Endgerät oder von einer Leitungsquelle kommt.

Die Grundregel ist klar. FXS ist die Serviceseite, die Strom und Signalisierung bereitstellt. FXO ist die Endgeräteseite, die Strom und Signalisierung empfängt. Eine korrekte Installation verbindet immer eine versorgende Seite mit einer empfangenden Seite. FXS-zu-FXS und FXO-zu-FXO sind falsch, weil beide Enden dieselbe Rolle spielen.

Für die Projektplanung bedeutet das, dass jedes analoge Kabel vor der Installation klassifiziert werden muss. Das Team sollte wissen, ob es zu einem Telefon, Faxgerät, Alarmfeld, alten PBX-Nebenstellenport, Betreiber-PSTN-Leitung oder einer anderen Sprachquelle führt. Diese klare Zuordnung verhindert wiederholte Fehlersuche nach der Umschaltung.

FXS in der realen Bereitstellung verstehen

FXS steht für Foreign Exchange Station. In der Praxis verhält sich ein FXS-Port wie eine Telefonwanddose. Er liefert Leitungsstrom, Wählton und Klingelspannung an ein analoges Endgerät. Wenn ein analoges Telefon an FXS angeschlossen ist, hört es den Wählton, klingelt bei eingehenden Anrufen und arbeitet über das Analog-Gateway als Nebenstelle.

FXS-Ports verbinden normale analoge Telefone, Faxgeräte, Modems, Aufzugstelefone, Nottelefone, Türtelefone, Alarmfelder und andere analoge Endgeräte. Das Endgerät liefert keinen Leitungsstrom; es erwartet die notwendigen elektrischen Bedingungen vom Gateway.

In vielen Unternehmen sind FXS-Ports wichtig, weil sie vorhandene Investitionen schützen. Zuverlässige analoge Geräte können bereits in Büros, Lagern, Hotels, Campusbereichen oder Industriegebäuden installiert sein. Mit FXS-Gateways bleiben diese Geräte in Betrieb, während die zentrale Sprachplattform auf IP modernisiert wird.

FXO in der realen Bereitstellung verstehen

FXO steht für Foreign Exchange Office. In Projekten verhält sich ein FXO-Port wie ein analoges Telefon. Er empfängt Leitungsstrom, Wählton und Klingelsignal von einer PSTN-Leitung, einer Kupferleitung des Betreibers oder dem Nebenstellenport einer alten PBX. Der FXO-Port erkennt Klingeln, hebt ab, legt auf und sendet Wählziffern über die analoge Leitung.

FXO-Ports werden genutzt, wenn das Gateway eine externe analoge Leitung oder eine analoge Nebenstelle eines anderen Systems verbinden muss. Soll eine IP-PBX vorhandene PSTN-Leitungen für ein- und ausgehende Anrufe verwenden, gehören diese PSTN-Leitungen an FXO-Ports.

FXO ist auch nützlich für eine vorsichtige Migrationsstrategie. Manche Standorte können Kupferleitungen nicht sofort entfernen, weil Nummern veröffentlicht sind, Notrufregeln traditionelle Leitungen erfordern oder lokale Dienste begrenzt verfügbar sind. FXO-Gateways integrieren diese Leitungen in das neue System, ohne die tägliche Kommunikation zu unterbrechen.

Verwandtes Produkt: Analog Gateway — Becke Telcom Analog-Gateways verbinden analoge Telefone, Faxgeräte, PSTN-Trunks und alte PBX-Ports mit einem IP-Sprachsystem und unterstützen flexible FXS- und FXO-Bereitstellungen.

Praktische Architektur für die IP-Sprachmigration

In einer modernen Sprachmigration bildet das Analog-Gateway die Brücke zwischen alten analogen Ressourcen und der neuen IP-Kommunikationsplattform. FXS-Ports verbinden analoge Endgeräte und wandeln sie in IP-Nebenstellen um. FXO-Ports verbinden PSTN-Leitungen oder alte PBX-Ports und machen sie zu per SIP nutzbaren Anrufrouten.

Diese Architektur ermöglicht eine schrittweise Migration. Vorhandene Telefone, Faxgeräte, Notfallleitungen, Filialverkabelung und analoge Betreiberleitungen können weiterarbeiten, während die Hauptanrufsteuerung auf eine IP-PBX oder SIP-Plattform wechselt. Das reduziert Ersatzkosten und vermeidet einen gleichzeitigen Austausch aller Endgeräte.

Empfohlen ist eine klare Trennung von analogem Endgerätezugang, Außenleitungszugang und PBX-Routinglogik. Das Gateway übernimmt elektrische Wandlung und SIP-Signalisierung. Die IP-PBX verwaltet Nebenstellen, Berechtigungen, Routingpläne, Voicemail, Aufzeichnung, Warteschlangen und Trunk-Richtlinien. Switches, VLANs, QoS und Sicherheitsregeln liefern die stabile IP-Grundlage.

Häufige Anwendungsszenarien

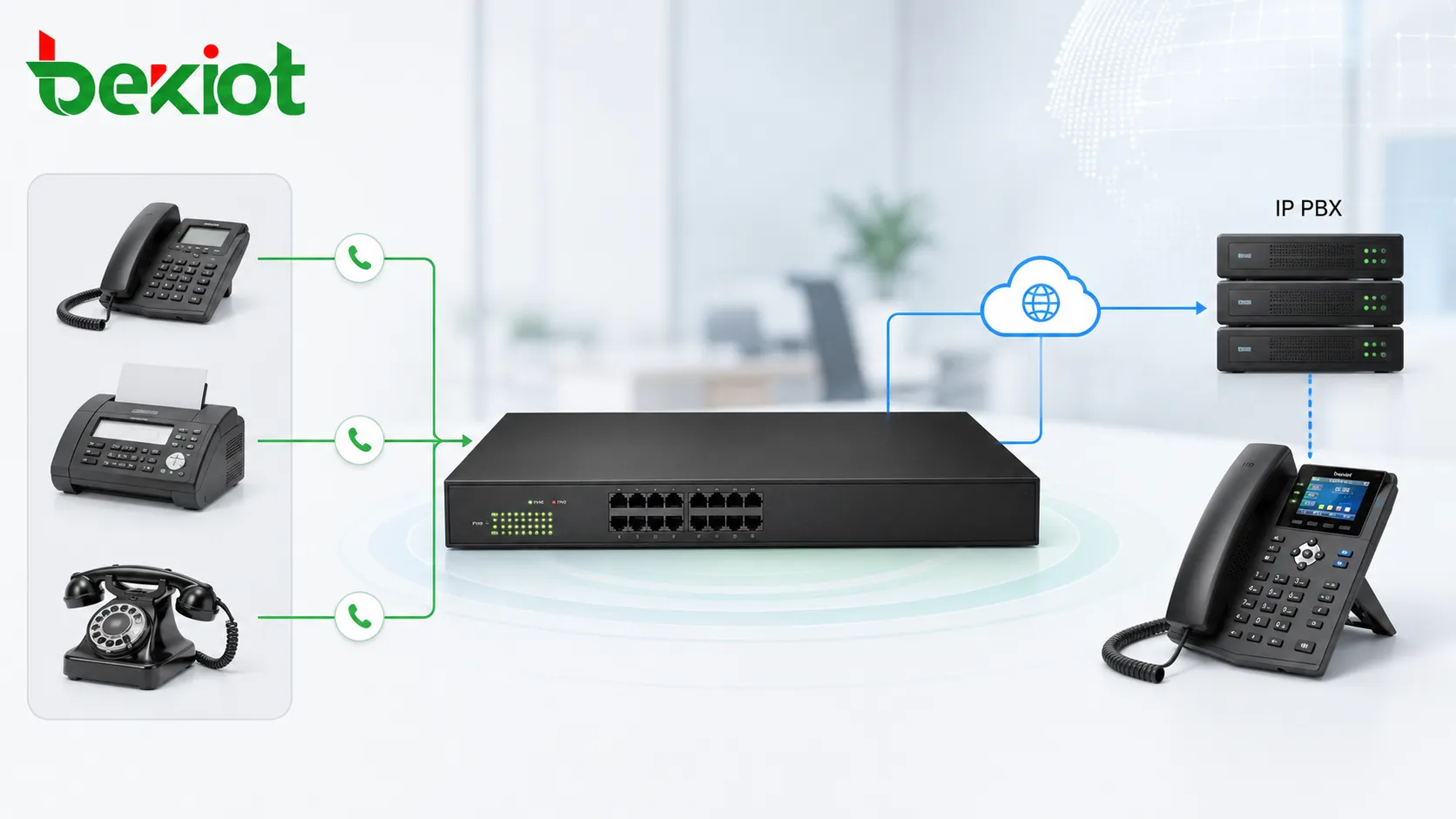

Analoge Telefone während einer PBX-Aktualisierung behalten

Beim Wechsel von einer klassischen PBX zu einer IP-PBX können noch viele analoge Telefone in Büros, Lagern, Hotelzimmern, Sicherheitsräumen oder Produktionsbereichen vorhanden sein. Ein sofortiger Austausch aller Geräte ist nicht immer nötig. Ein Analog-Gateway mit FXS-Ports verbindet diese Telefone mit der IP-PBX und lässt sie als Nebenstellen weiterarbeiten.

Das ist besonders nützlich, wenn vorhandene Kabel schwer zu ersetzen sind oder analoge Telefone für den Alltag noch zuverlässig genug sind. Das Gateway stellt die analoge Leitungsschnittstelle bereit, während die IP-PBX Nebenstellen, Routing, Rechte und zentrale Sprachdienste verwaltet.

Faxgeräte an ein IP-Sprachsystem anschließen

Viele Unternehmen nutzen Faxgeräte weiterhin für Verträge, Rechnungen, medizinische Dokumente, Logistikformulare oder Behördenkommunikation. Diese Geräte benötigen meist eine analoge Leitungsschnittstelle. FXS-Ports liefern diese Verbindung und integrieren Faxgeräte in die IP-Sprachumgebung.

Bei Faxanwendungen muss das Team Leitungsqualität, Codec-Einstellungen, T.38-Unterstützung und reale Übertragungstests prüfen. Fax ist empfindlicher als normale Sprache und sollte vor der Abnahme mit echten Dokumenten getestet werden.

PSTN-Leitungen als Anrufrouten nutzen

Wenn ein Standort noch analoge PSTN-Leitungen vom Betreiber hat, gehören diese Leitungen an FXO-Ports. Das Gateway wandelt sie in Routen um, die die IP-PBX nutzen kann. So verwaltet die PBX eingehende Anrufe, ausgehende Wahl, Berechtigungen und Fallback-Routing aus einem System.

Dieses Design ist üblich in Filialen, kleinen Unternehmen, temporären Büros, entfernten Einrichtungen und Orten, an denen die SIP-Trunk-Migration noch nicht abgeschlossen ist. Es hilft auch, öffentliche Nummern während einer phasenweisen Migration zu behalten.

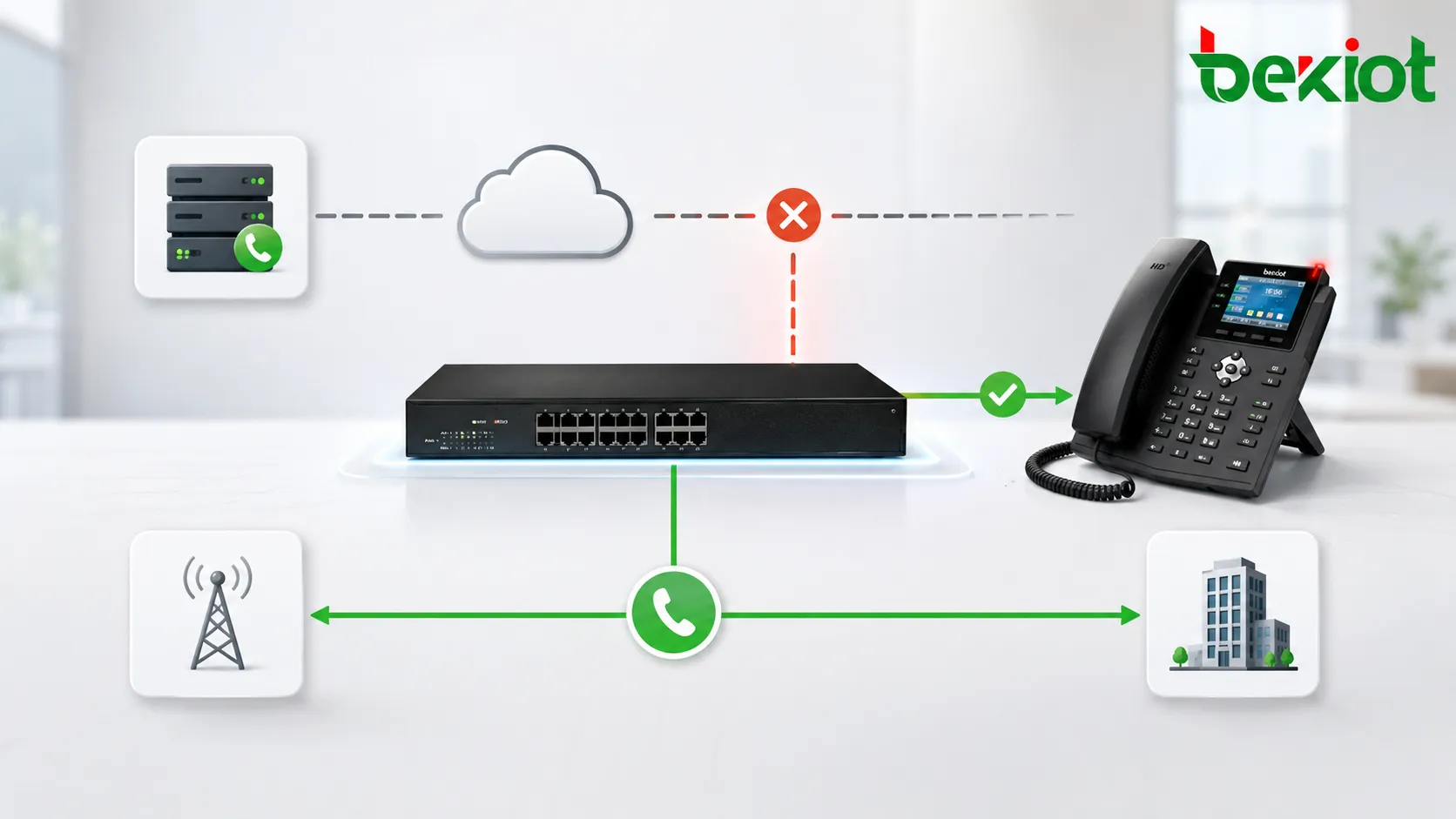

Backup-Pfad für kritische Anrufe aufbauen

FXO-Ports können auch als Backup-Route dienen. Normalerweise laufen Anrufe über SIP-Trunks oder das Unternehmens-IP-Netz. Wenn Internet, SIP-Trunk, Firewall oder Datenleitung ausfallen, können ausgewählte Anrufe über eine an FXO angeschlossene PSTN-Leitung geleitet werden.

Dieses Backup ist nützlich für Krankenhäuser, Fabriken, Campus, öffentliche Dienste, Sicherheitszentren und andere Umgebungen mit hoher Bedeutung der Sprachverfügbarkeit. Selbst eine einzige traditionelle Analogleitung kann bei unterbrochener IP-Konnektivität einen wertvollen Notfallpfad bieten.

Mit einer alten PBX verbinden

Während einer schrittweisen Migration muss eine alte PBX manchmal mit einer neuen IP-PBX koexistieren. Häufig verhält sich der Nebenstellenport der alten PBX wie eine FXS-Quelle, weil er Strom und Wählton für ein Telefon liefert. Um diese alte Nebenstelle in ein neues IP-System einzubinden, sollte das Gateway einen FXO-Port verwenden.

So können während der Übergangsphase Anrufe zwischen altem und neuem System ausgetauscht werden. Bestehende Nebenstellen, Verkabelung, Nutzergewohnheiten und Servicekontinuität bleiben erhalten, während ausgewählte Abteilungen oder Standorte migrieren.

Portkapazität und Anruffluss planen

Die Planung beginnt mit einer echten Bestandsaufnahme. Zu zählen sind analoge Telefone, Faxgeräte, Alarmgeräte, Aufzugstelefone, Türtelefone, PSTN-Leitungen und alte PBX-Ports. Jedes analoge Endgerät benötigt normalerweise einen FXS-Port. Jede analoge Außenleitung oder alte PBX-Nebenstellenquelle benötigt normalerweise einen FXO-Port.

Auch die Gleichzeitigkeit von Anrufen ist zu berücksichtigen. Acht analoge Telefone bedeuten nicht zwingend acht gleichzeitige Gespräche, doch jedes Telefon braucht seine eigene FXS-Schnittstelle. Vier PSTN-Leitungen über FXO ermöglichen normalerweise bis zu vier externe Gespräche gleichzeitig. Dieses Verständnis vermeidet Unterdimensionierung und unnötige Kosten.

Der Anruffluss ist ebenso wichtig. Eingehende PSTN-Anrufe können an Auto Attendant, Empfang, Warteschlange oder Gruppe gehen. Ausgehende Anrufe können Präfixe, Notrufpriorität, Least-Cost-Routing oder Backup-Regeln benötigen. Diese Regeln sollten vor der Installation definiert werden, damit das Gateway Teil des Gesamtsystems ist.

Typische Verdrahtungsfehler vermeiden

Weil FXS und FXO ähnlich aussehen können, müssen sie vor dem Einstecken geprüft werden. Portbezeichnung, Gateway-Modell, Modultyp und Kabelziel sind zu bestätigen. Ports mit Phone, TEL oder Hörersymbol weisen meist auf FXS hin. Ports mit Line, CO oder PSTN weisen meist auf FXO hin.

Leitfaden zur Portauswahl

Das richtige Gateway wird ausgewählt, indem gezählt wird, was verbunden werden muss. Viele analoge Telefone erfordern genug FXS-Ports. Mehrere PSTN-Leitungen erfordern genug FXO-Ports. Ein Migrationsprojekt kann ein gemischtes Gateway mit beiden Schnittstellen brauchen.

Inbetriebnahme-Checkliste

Vor dem Live-Betrieb sollte jeder analoge Port gemäß seinem echten Zweck getestet werden. Zu prüfen sind Porttyp, Kabelbeschriftung, verbundenes Endgerät, Leitungsquelle, Nebenstellennummer, Trunk-Route, Anruferkennung, Klingelverhalten, eingehendes und ausgehendes Routing, DTMF-Wahl und Freigabezustand.

Standorte mit FXO-Leitungen als Backup sollten Failover unter simuliertem Netzausfall testen. Der Test muss zeigen, dass Not- oder Prioritätsanrufe auch ohne SIP-Trunks oder Internet möglich sind. Bei FXS-Endgeräten ist zu prüfen, ob Telefone korrekt klingeln und Fax oder Spezialterminals wie erwartet arbeiten.

Nach der Inbetriebnahme ist die Endkonfiguration klar zu dokumentieren: Gateway-IP, SIP-Server, Authentifizierung, Portzuordnung, Nummernplan, Routingtabelle, Failover-Richtlinie, Firmware-Version und physische Kabelmarkierungen. Gute Dokumentation erleichtert Wartung und spätere Erweiterung.

Betriebsmanagement nach der Bereitstellung

Analog-Gateways sollten wie andere Netzwerk-Sprachgeräte überwacht werden. Administratoren prüfen Registrierung, Leitungsstatus, Anrufprotokolle, abnormale Trennungen, Portnutzung und Alarme. Eine selten genutzte PSTN-Backup-Leitung muss trotzdem regelmäßig getestet werden, sonst fällt sie im Ernstfall aus.

Firmware-Updates, Konfigurationssicherungen, Passwortregeln und Netzwerkzugriffskontrolle gehören ebenfalls in den Wartungsplan. Da Analog-Gateways alte physische Leitungen mit modernen IP-Systemen verbinden, liegen sie an einer wichtigen Grenze zwischen Altinfrastruktur und digitalen Kommunikationsdiensten.

Geschäftlicher Wert für Unternehmenskommunikation

Eine gut geplante FXS- und FXO-Lösung schützt vorhandene Investitionen und modernisiert gleichzeitig das Sprachsystem. Statt sofort alle analogen Geräte zu ersetzen, können Unternehmen funktionierende Telefone, Faxgeräte, PSTN-Leitungen und alte PBX-Verbindungen über eine kontrollierte Gateway-Architektur weiterverwenden.

Dieser Ansatz ist wertvoll für Callcenter, Filialen, Hotels, Fabriken, Schulen, Krankenhäuser, Logistikstandorte, öffentliche Gebäude und Industrieanlagen. Er senkt Migrationsrisiken, hält wesentliche Dienste online und bildet eine Brücke zwischen alter Sprachinfrastruktur und IP-Plattformen.

Für Entscheider geht es nicht nur um technische Kompatibilität. Eine gute Analog-Gateway-Lösung kann Kosten senken, Migrationszeit verkürzen, vorhandene Nummern schützen, Notfall-Fallback unterstützen und schrittweise Upgrades vereinfachen. Für IT- und Telekomteams entsteht ein beherrschbarer Weg zur zentralisierten IP-Kommunikation.

FAQ

Kann ein Analog-Gateway alle Probleme alter Kupferleitungen lösen?

Nein. Es kann die Verbindung umsetzen und verwalten, aber schlechte Betreiberleitungsqualität, Wasserschäden, Erdungsprobleme oder instabile alte Verkabelung nicht vollständig reparieren. Physische Leitungstests bleiben nötig.

Warum braucht ein Faxgerät nach der Migration besondere Tests?

Faxübertragung ist empfindlicher als normale Sprache. Auch bei klaren Sprachgesprächen kann Fax wegen Codec-Einstellungen, Paketverlust, Verzögerung oder fehlender Faxunterstützung scheitern. Reale Faxtests sollten vor der Abnahme erfolgen.

Sollte jede Filiale dieselbe Anzahl FXS- und FXO-Ports verwenden?

Nein. Die Portzahl richtet sich nach tatsächlichen Geräten und Leitungen. Eine Filiale mit vielen analogen Telefonen benötigt eher mehr FXS, eine Filiale mit PSTN-Backup-Leitungen eher mehr FXO.

Wie können Wartungsteams spätere Verwirrung vermeiden?

Jeder Port sollte mit Schnittstellentyp, Gateway-Portnummer, verbundenem Gerät oder Leitung, Nebenstelle oder Trunk, Kabelweg und Servicezweck dokumentiert sein. Klare Beschriftung verkürzt die Fehlersuche.

Wann ist ein gemischtes FXS- und FXO-Gateway geeignet?

Es ist geeignet, wenn ein Standort sowohl analoge Endgeräte als auch PSTN-Leitungen anbinden muss. In größeren Systemen können getrennte FXS- und FXO-Gateways einfacher zu erweitern, zu warten und bei Fehlern zu isolieren sein.
