GB28181 wird häufig verwendet, um Videoüberwachungsressourcen über verschiedene Netzwerke und Verwaltungsplattformen hinweg zu verbinden. Bei praktischen Bereitstellungen, insbesondere wenn Kameras, NVRs und Videoplattformen über das Internet kommunizieren, taucht immer wieder eine Frage auf: Benötigt jedes Gerät, das an einem GB28181-Netzwerk teilnimmt, eine feste öffentliche IP-Adresse?

In den meisten Bereitstellungen lautet die Antwort nein. Die zentrale GB28181-Plattform oder das Gateway, das als stabiler Registrierungsendpunkt dient, benötigt normalerweise eine feste und erreichbare Netzwerkadresse. Kameras, NVRs und andere Endgeräte können in der Regel hinter Routern, Firewalls oder NAT-Gateways bleiben, solange sie eine Kommunikation mit dieser Plattform aufbauen können und die erforderlichen Signalisierungs- und Medienpfade korrekt konfiguriert sind.

Diese Architektur ist möglich, da GB28181 ein von SIP abgeleitetes Registrierungsmodell verwendet. Anstatt dass die zentrale Plattform jede Kamera über eine permanente öffentliche IP-Adresse lokalisieren muss, registrieren sich die Endgeräte aktiv beim Server und halten ihren Kommunikationsstatus aufrecht. Dies macht die großflächige netzwerkübergreifende Videointegration praktikabler, insbesondere wenn Überwachungsgeräte in Zweigstellen, Industrieanlagen, Verkehrseinrichtungen, Campusgeländen, Lagern oder anderen verteilten Standorten eingesetzt werden.

Für die Projektplanung ist daher die sinnvollere Frage nicht einfach, ob eine statische IP erforderlich ist. Ingenieure sollten bestimmen, welcher Knoten eine stabile Dienstadresse bereitstellen muss, wie entfernte Geräte diesen Knoten erreichen, wo NAT auftritt und ob sowohl der Signalisierungsverkehr als auch die Videostreams den gewählten Netzwerkpfad durchlaufen können.

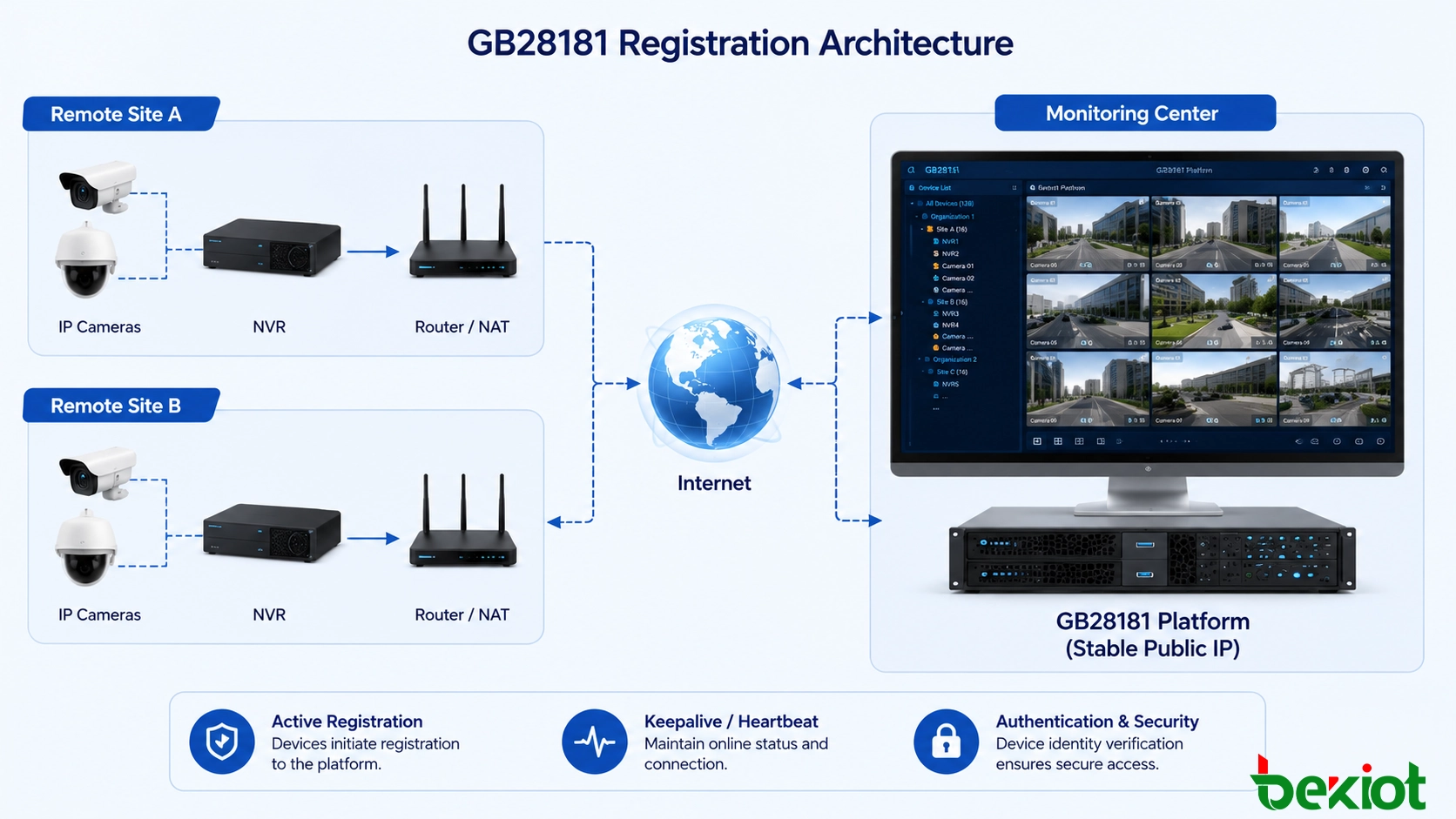

Wie die Registrierungsarchitektur funktioniert

Eine hilfreiche Methode, um die Netzwerkanforderung zu verstehen, besteht darin, die GB28181-Architektur mit einem SIP-Kommunikationssystem zu vergleichen. Die zentrale GB28181-Plattform übernimmt eine Rolle ähnlich einem SIP-Server, während NVRs, Kameras, Videogateways und andere Zugangsgeräte wie registrierte Endpunkte agieren.

Wenn ein Endpunkt online geht, initiiert er die Registrierung bei der konfigurierten Plattform. Die Plattform identifiziert und authentifiziert das Gerät anhand der konfigurierten Gerätekennung, Authentifizierungsinformationen, Serveradresse und des Kommunikationsports. Nach erfolgreicher Registrierung kann die Plattform eine logische Beziehung zu diesem Endpunkt aufrechterhalten, ohne dass der Endpunkt selbst eine permanente öffentliche Internetadresse offenlegen muss.

Nach der Registrierung hält das Gerät seinen Online-Status durch regelmäßige Kommunikation aufrecht. In einer verteilten Bereitstellung ist dies wichtig, da sich eine Kamera oder ein NVR hinter einem Router befinden kann, dessen externe Netzwerkinformationen sich im Laufe der Zeit ändern. Solange der Endpunkt die Kommunikation mit der bekannten Plattformadresse wiederherstellen kann, kann das zentrale System ihn weiterhin als registrierte Ressource verwalten.

Dies verändert das grundlegende Netzwerkmodell. Die wichtige Anforderung ist nicht, dass jede Kamera eine global feste Adresse hat, sondern dass das Gerät den GB28181-Server erreichen und einen nutzbaren Kommunikationspfad aufrechterhalten kann.

Warum Endgeräte in der Regel keine öffentlichen Adressen benötigen

Die meisten Überwachungsgeräte sind ursprünglich für den Betrieb in einem lokalen Netzwerk ausgelegt. Eine Kamera kann eine vom lokalen Router zugewiesene private Adresse verwenden, während ein NVR Dutzende von Kameras im selben privaten Netzwerk verwalten kann. Jedes Gerät mit einer unabhängigen öffentlichen IP-Adresse auszustatten, würde unnötige Netzwerkkomplexität hinzufügen und ist oft unmöglich, da viele Internetanschlüsse keine öffentlichen statischen Adressen für einzelne Geräte bereitstellen.

Dies wird besonders wichtig bei verteilten Überwachungsprojekten. Eine zentrale Überwachungsplattform muss möglicherweise Videoressourcen von vielen Standorten verbinden, aber diese Standorte können normales Breitband, Unternehmens-Internetzugang, private Netzwerke oder Firewalls verwenden. Ihre öffentlichen Adressen können sich ändern, und einige Standorte setzen das Überwachungssubnetz möglicherweise überhaupt nicht direkt dem Internet aus.

Mit der registrierungsbasierten Architektur baut das Endgerät eine Kommunikation zum bekannten GB28181-Server auf. Der Server muss das Gerät daher nicht durch kontinuierliche Verfolgung seiner sich ändernden externen IP-Adresse entdecken. Solange der Registrierungsstatus gültig ist und das Netzwerk die erforderliche Kommunikation zulässt, kann der Endpunkt weiterhin am System teilnehmen.

Dies bietet auch eine klarere Sicherheitsgrenze. Kameras können im Überwachungs-LAN verbleiben, anstatt als einzeln über das Internet erreichbare Geräte exponiert zu werden. Netzwerkadministratoren können dann die externe Kommunikation am Router, der Firewall, dem Gateway oder am Standortrand steuern, anstatt separate öffentliche Adressrichtlinien für jede Kamera zu pflegen.

Praktisch bedeutet dies, dass ein NVR, eine Kamera oder ein Zugangsgateway normalerweise eine zuverlässige Netzwerkverbindung benötigt, anstatt eine eigene dedizierte statische öffentliche IP.

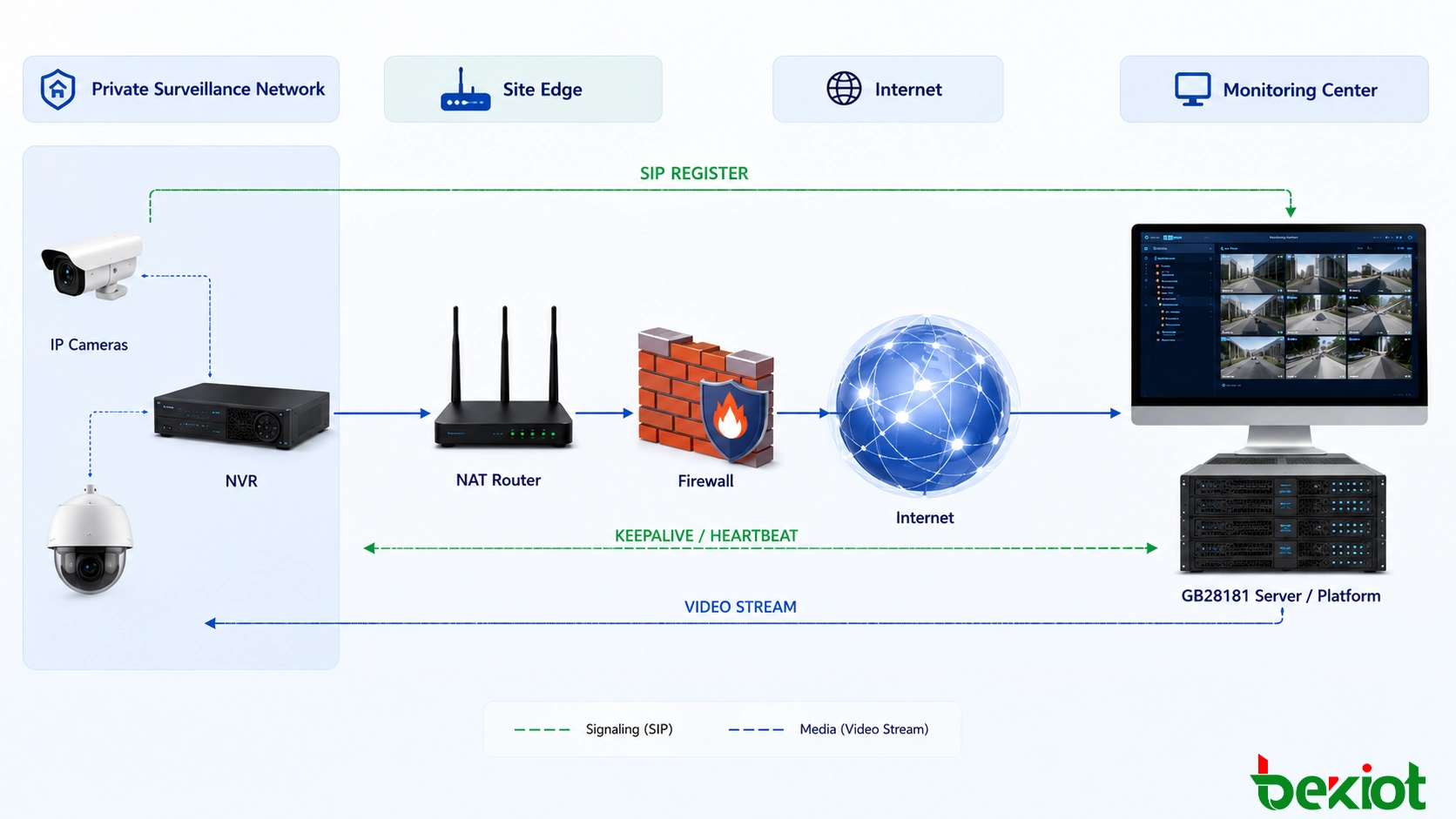

Signalisierungs- und Videoverkehr sind unterschiedliche Pfade

Einer der häufigsten Fehler bei der GB28181-Bereitstellung ist die Annahme, dass eine erfolgreiche Geräteregistrierung beweist, dass die gesamte Videoverbindung funktioniert. Die Registrierung bestätigt hauptsächlich, dass der Signalisierungspfad zwischen dem Gerät und der zentralen Plattform verfügbar ist. Die eigentliche Live-Videoübertragung führt einen separaten Medienpfad ein, der ebenfalls erreichbar sein muss.

Eine Kamera oder ein NVR kann daher in der Plattform als online angezeigt werden, während das Live-Video nicht geöffnet werden kann. In diesem Fall funktioniert der Registrierungsprozess möglicherweise korrekt, aber der Medienverkehr kann von einer Firewall blockiert, von NAT falsch übersetzt, an eine nicht erreichbare Adresse weitergeleitet oder durch einen falsch konfigurierten Portbereich eingeschränkt werden.

Diese Unterscheidung ist wichtig bei der Fehlersuche in netzwerkübergreifenden Projekten. Ingenieure sollten die vollständige Sequenz von der Geräteregistrierung und -authentifizierung über die Stream-Anfrage, den Aufbau der Mediensitzung bis hin zur kontinuierlichen Videoübertragung überprüfen. Die Behandlung von Signalisierung und Medien als separate, aber verwandte Netzwerkpfade macht die Fehlerisolierung viel schneller.

Das gleiche Prinzip gilt, wenn Video über mehrere Netzwerkgrenzen hinweg übertragen wird. Eine Hauptquartierplattform kann mit einem Zweigstellen-NVR über das Internet kommunizieren, während der NVR Video von Kameras in einem völlig privaten Subnetz bezieht. Die Kamera selbst kommuniziert möglicherweise nie direkt mit dem öffentlichen Netzwerk, dennoch kann ihr Stream über den NVR oder das Zugangsgateway für die zentrale Plattform verfügbar werden.

NAT und Firewalls müssen dennoch sorgfältig geplant werden

Die Aufhebung der Anforderung einer festen IP für jedes Überwachungsgerät bedeutet nicht, dass das Netzwerkdesign ignoriert werden kann. Viele Feldgeräte sitzen hinter NAT-Routern oder Unternehmensfirewalls, und sowohl der Signalisierungsverkehr als auch die Videomedien müssen das Netzwerk korrekt durchlaufen.

Die SIP-ähnliche Registrierung hilft der Plattform, den Überblick über registrierte Endpunkte zu behalten. Regelmäßige Registrierungs-, Keep-Alive- und Heartbeat-Mechanismen können ebenfalls dazu beitragen, den Kommunikationsstatus zwischen dem Endpunkt und dem Server aufrechtzuerhalten. Dies ist besonders nützlich, wenn sich Kameras oder NVRs hinter Routern befinden, deren externe Adressen sich im Laufe der Zeit ändern können.

Die NAT-Durchquerung sollte jedoch nicht als automatische Lösung für jedes Netzwerkproblem betrachtet werden. Eine Bereitstellung muss weiterhin Firewall-Richtlinien, Adressübersetzungsverhalten, Signalisierungsports, Medienports und das Routing zwischen dem Feldnetzwerk und der Plattform überprüfen.

Verschiedene Standorte können sich auch bei Verwendung derselben Überwachungsausrüstung unterschiedlich verhalten. Eine Zweigstelle verwendet möglicherweise einen einfachen Unternehmensrouter, eine andere arbeitet hinter einer mehrschichtigen Firewall, während eine dritte über ein privates WAN auf die Plattform zugreift. Die GB28181-Konfiguration kann auf Geräteebene ähnlich sein, aber die erforderlichen Routing- und Sicherheitsrichtlinien können erheblich abweichen.

Beispielsweise kann sich ein Gerät erfolgreich bei der Plattform registrieren, während das Live-Video dennoch fehlschlägt, weil der Medienpfad blockiert ist. Der Registrierungstest bestätigt daher nur einen Teil des Systems. Ein vollständiger Inbetriebnahmeprozess sollte auch die Live-Ansicht, den Stream-Aufbau, die Gerätesteuerung und die Wiederherstellung nach einer vorübergehenden Netzwerkunterbrechung überprüfen.

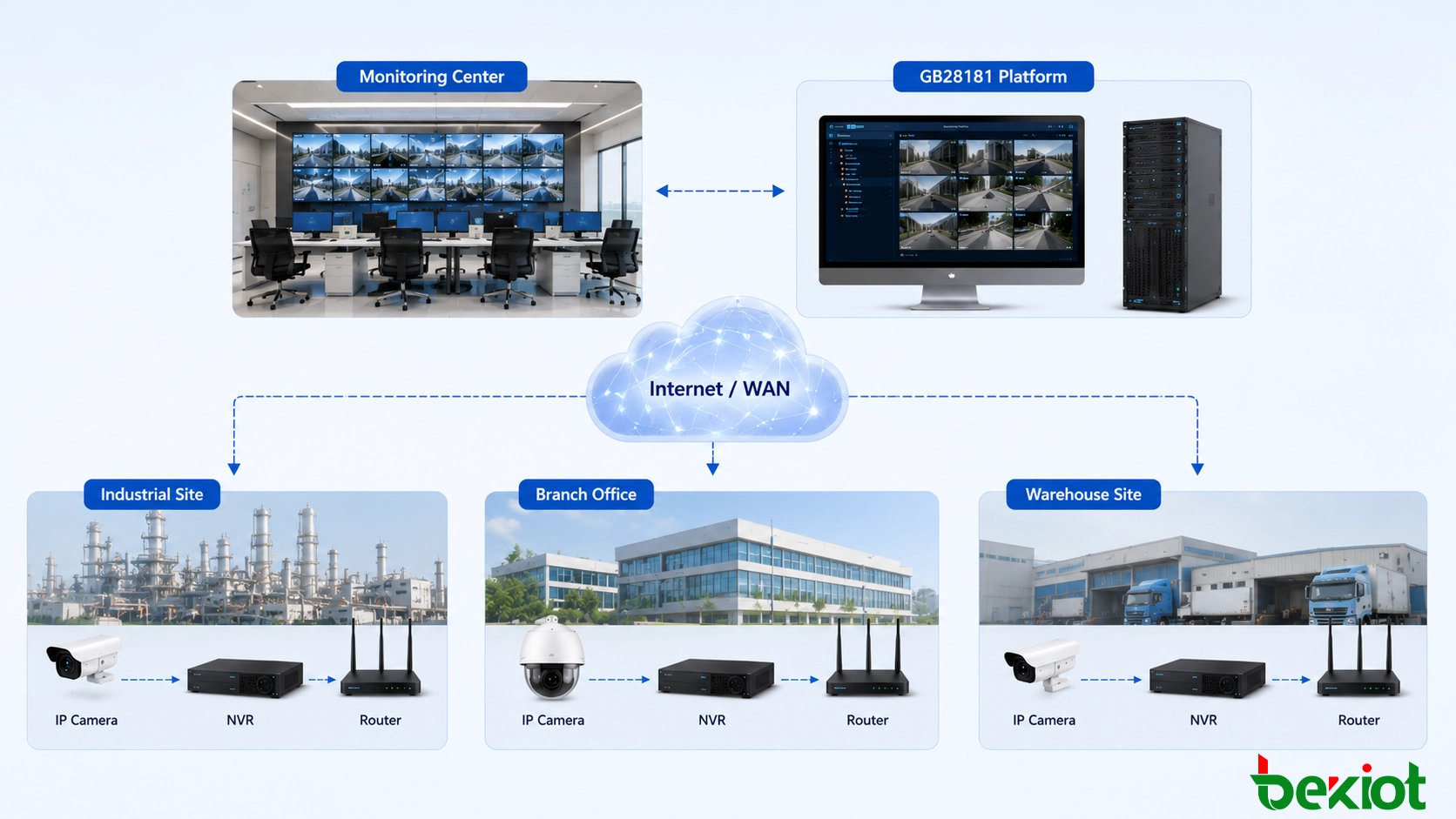

Eine praktische Architektur für verteilte Standorte

Für die Internet-basierte Bereitstellung besteht die einfachste Architektur normalerweise darin, der zentralen GB28181-Plattform oder dem als zentraler Verbindungspunkt dienenden GB28181-Zugangsgateway eine stabile Netzwerkadresse bereitzustellen, die von entfernten Geräten kontinuierlich erreicht werden kann.

Die Plattformadresse wird in den entfernten NVRs, Kameras oder Gateways konfiguriert. Jeder Endpunkt initiiert dann die Registrierung von seinem lokalen Netzwerk aus zum zentralen System. Da die Verbindung von der Geräteseite initiiert wird, muss das lokale Überwachungsnetzwerk nicht jede einzelne Kamera direkt dem öffentlichen Internet aussetzen.

Eine typische Bereitstellung kann in drei Bereiche unterteilt werden:

• Zentrale Plattform: Stellt einen stabilen und erreichbaren GB28181-Registrierungsendpunkt bereit und verwaltet Geräteregistrierung, Authentifizierung, Signalisierung und Videozugriff.

• IP-Netzwerk: Stellt die Kommunikation zwischen verteilten Standorten und dem zentralen System über Unternehmensnetzwerke, das Internet oder andere routbare Verbindungen her.

• Feldüberwachungsnetzwerke: Enthalten NVRs, Kameras und zugehörige Geräte mit lokaler Adressierung hinter Routern oder Firewalls.

In einem kleinen Projekt kann ein entfernter Standort einen NVR registrieren, der mehrere Kamerakanäle enthält. In einem größeren Projekt können sich mehrere NVRs, Videogateways oder direkt verbundene GB28181-kompatible Geräte unabhängig registrieren. Die richtige Struktur hängt davon ab, wie die Überwachungsressourcen organisiert sind und wie viel Kontrolle die zentrale Plattform über einzelne Geräte benötigt.

Für Industriegebiete, Verkehrseinrichtungen und Organisationen mit mehreren Zweigstellen ist das standortbasierte Zugangsmodell oft einfacher zu betreiben, da lokale Geräte in ihrer bestehenden LAN-Architektur verbleiben. Netzwerkadministratoren müssen nur sicherstellen, dass der erforderliche Zugangsknoten zuverlässig mit dem zentralen System kommunizieren kann.

Dieses Modell ist wesentlich skalierbarer, als jeder Überwachungsendpunkt eine öffentliche IP-Adresse zuzuweisen. Wenn neue Standorte hinzugefügt werden, besteht die Hauptaufgabe darin, die Netzwerkerreichbarkeit zur zentralen Plattform bereitzustellen und die Geräteregistrierung korrekt zu konfigurieren, anstatt die öffentliche Adressierung für jede Kamera neu zu gestalten.

Die Netzwerkkapazität ist neben der IP-Adressierung ebenfalls wichtig

Eine korrekte IP-Architektur garantiert keine gute Videoleistung, wenn die verfügbare Netzwerkkapazität nicht ausreicht. GB28181-Projekte können viele Kanäle umfassen, die Video zu einem zentralen Ort übertragen, daher sollte die Bandbreitenplanung zusammen mit Adressierung, Routing und Firewall-Konfiguration betrachtet werden.

Wenn mehrere hochauflösende Streams gleichzeitig vom selben entfernten Standort angefordert werden, kann die upstream-Bandbreite des Standorts zum echten Engpass werden. Die Plattform zeigt möglicherweise alle Geräte als online an, während die Bediener eine verzögerte Stream-Öffnung, Paketverlust, instabile Wiedergabe oder unterbrochenes Video erleben.

Aus diesem Grund sollte die Systemplanung die Anzahl der gleichzeitig betrachteten Kanäle berücksichtigen, nicht nur die Gesamtzahl der registrierten Kameras. Ein Standort mit Hunderten von Kameras kann die WAN nur gering belasten, wenn gleichzeitig nur wenige Streams extern übertragen werden. Umgekehrt kann ein viel kleinerer Standort erhebliche Bandbreite benötigen, wenn viele Kanäle kontinuierlich im Überwachungszentrum betrachtet werden müssen.

Projekte mit entfernten Kommandozentralen, zentraler Aufzeichnung oder kontinuierlicher netzwerkübergreifender Überwachung sollten daher in der Entwurfsphase die verfügbare Uplink-Kapazität, die Netzwerkqualität und die erwarteten gleichzeitigen Streams bewerten.

Wann eine statische öffentliche IP tatsächlich benötigt wird

In einer herkömmlichen zentralisierten GB28181-Bereitstellung ist die wichtigste feste Adresse normalerweise die Adresse der Plattform oder des Gateways, das Geräteregistrierungen empfängt. Entfernte Endpunkte müssen wissen, wohin sie Registrierungsanfragen senden sollen, daher sollte diese serverseitige Adresse stabil und konsistent erreichbar bleiben.

Wenn sich die öffentliche Adresse der Plattform häufig ändert, versuchen entfernte Geräte möglicherweise weiterhin, sich bei einem veralteten Ziel zu registrieren. Dies schafft zusätzliche Anforderungen an die Adresserkennung oder Netzwerkverwaltung. Eine feste öffentliche IP vereinfacht daher die Plattformbereitstellung und reduziert Unsicherheiten am zentralen Verbindungspunkt.

Im Gegensatz dazu benötigt ein NVR oder eine Kamera, die sich aktiv bei der Plattform registriert, normalerweise nicht die gleiche Behandlung. Sie kann in einem privaten Netzwerk verbleiben, solange sie Internet- oder gerouteten Netzwerkzugang hat und die erforderliche GB28181-Kommunikation durch die lokale Netzwerkinfrastruktur geleitet werden kann.

Einige Projekte verwenden private Mietleitungen, VPNs oder Unternehmens-WANs anstelle des öffentlichen Internets. In diesen Umgebungen ist möglicherweise überhaupt keine öffentliche IP erforderlich, da sowohl die Plattform als auch die Feldgeräte über routbare private Adressen kommunizieren. Wichtig ist, dass die Plattform ein stabiles Ziel innerhalb der gewählten Netzwerkarchitektur bietet.

Das daraus resultierende Entwurfsprinzip ist einfach: Halten Sie den zentralen Dienstendpunkt stabil, während Sie Feldgeräten erlauben, wo immer die Bereitstellung es zulässt, eine praktische lokale Netzwerkadressierung zu verwenden.

Bereitstellungsempfehlungen

Für ein neues GB28181-Vernetzungsprojekt sollte die IP-Planung auf Systemebene und nicht Gerät für Gerät durchgeführt werden. Beginnen Sie damit, zu bestimmen, welche Komponente als stabiler Registrierungsendpunkt fungiert. Bestätigen Sie dann, wie jedes Feldnetzwerk diesen Endpunkt erreicht und ob Signalisierungs- und Videomedien den Netzwerkpfad durchlaufen können.

Der Entwurf sollte auch identifizieren, wo die Adressübersetzung stattfindet. Wenn sich sowohl die zentrale Plattform als auch die Feldgeräte hinter verschiedenen NAT-Geräten befinden, kann die Kommunikation komplizierter werden als in einer Topologie, in der der zentrale Endpunkt direkt erreichbar ist. Das Verständnis des gesamten Pfads vor der Konfiguration einzelner Geräte kann wiederholte Fehlersuche später verhindern.

Während der Inbetriebnahme testen Sie mehr als nur die grundlegende Registrierung. Überprüfen Sie den Live-Videozugriff, die Stream-Stabilität, die Wiederherstellung nach Netzwerkunterbrechungen und die langfristige Gerätestatuspflege. Wenn mehrere entfernte Standorte beteiligt sind, testen Sie repräsentative Netzwerkumgebungen, da verschiedene Router- und Firewall-Richtlinien unterschiedliche Ergebnisse liefern können.

Es ist auch nützlich, realistische Betriebsbedingungen zu simulieren. Öffnen Sie mehrere Streams gleichzeitig, trennen Sie die WAN-Verbindung und stellen Sie sie wieder her, starten Sie einen NVR neu und bestätigen Sie, dass der Endpunkt automatisch zur Plattform zurückkehrt. Diese Tests decken Probleme auf, die bei einer kurzen Einkanal-Demonstration möglicherweise nicht auftreten.

Für größere Systeme führen Sie eine klare Aufzeichnung der Plattformadressen, Standortnetzwerkbereiche, Geräte-IDs, Registrierungsbeziehungen, Signalisierungsrichtlinien und Medienportanforderungen. Diese Dokumentation macht spätere Erweiterungen und Fehlersuche erheblich einfacher, wenn Hunderte oder Tausende von Überwachungsressourcen verbunden sind.

Dieser Ansatz vermeidet unnötige öffentliche IP-Zuweisungen und hält die Architektur gleichzeitig erweiterungsfähig. Neue NVRs, Kameras oder entfernte Standorte können über dasselbe Registrierungsmodell hinzugefügt werden, ohne dass jedes Überwachungsgerät zu einem direkt exponierten Internetendpunkt werden muss.

Fazit

Die GB28181-Videovernetzung erfordert normalerweise nicht, dass jeder NVR oder jede Überwachungskamera eine feste öffentliche IP-Adresse besitzt. Da das System einen von SIP abgeleiteten Registrierungsmechanismus verwendet, können sich entfernte Geräte aktiv bei einer zentralen Plattform registrieren und die Kommunikation durch Registrierungs- und Heartbeat-Prozesse aufrechterhalten.

In einer typischen internetbasierten Architektur sollte die GB28181-Plattform oder das zentrale Zugangsgateway eine stabile, erreichbare Adresse bereitstellen. NVRs und Kameras können hinter lokalen Routern, NAT-Geräten und Firewalls verbleiben, solange sie die Plattform erreichen können und die erforderlichen Signalisierungs- und Medienpfade korrekt konfiguriert sind.

Für groß angelegte Projekte liegt die eigentliche Entwurfspriorität daher nicht in der Zuweisung statischer IP-Adressen an jedes Gerät, sondern im Aufbau eines stabilen zentralen Endpunkts, eines vorhersagbaren Routings, korrekter Firewall-Richtlinien, ausreichender Bandbreite und zuverlässiger Registrierungs- und Medienkommunikation über alle beteiligten Netzwerke hinweg.

FAQ

Kann ein Domänenname für die zentrale GB28181-Plattform verwendet werden?

Dies hängt davon ab, ob die verbindenden Geräte die Domänennamenkonfiguration unterstützen und die DNS-Auflösung zuverlässig handhaben. Wenn die Interoperabilität unsicher ist, bietet ein stabiler IP-Endpunkt im Allgemeinen ein einfacheres Bereitstellungsmodell.

Was passiert, wenn die zentrale Plattform hinter Carrier-Grade-NAT platziert wird?

Eine Plattform, die von entfernten Netzwerken nicht direkt erreicht werden kann, erfordert möglicherweise zusätzliche Netzwerkvereinbarungen wie ein öffentlich zugängliches Gateway, dediziertes Routing oder eine andere kontrollierte Verbindungsmethode. Die wichtige Anforderung ist, dass teilnehmende Geräte den Registrierungsdienst konsistent erreichen können.

Kann das zentrale System redundante Netzwerkadressen verwenden?

Eine redundante Bereitstellung ist möglich, wenn sie von der Systemarchitektur unterstützt wird, aber das Failover-Verhalten muss zusammen mit den Endpunkt-Registrierungsregeln geplant werden. Geräte sollten wissen, wie sie sich wieder verbinden, wenn der primäre Dienstendpunkt nicht verfügbar wird.

Ist eine Cloud-Bereitstellung für eine GB28181-Plattform geeignet?

Eine Cloud-Umgebung kann die erforderliche Netzwerkerreichbarkeit bieten, wenn ihre öffentliche Adressierung, ihr Routing, ihre Firewall- und Medienportrichtlinien für das Überwachungssystem konfiguriert sind. Die gleichen Konnektivitätsprinzipien gelten, unabhängig davon, ob die Plattform in einem lokalen Rechenzentrum oder in einer Cloud-Infrastruktur läuft.

Reduziert die Verwendung eines NVR die Anzahl der GB28181-Registrierungen?

Das kann sie. Wenn ein NVR mehrere Kamerakanäle über ein einziges GB28181-kompatibles Gerät bereitstellt, kann die zentrale Plattform diese Kanäle über den NVR verwalten, anstatt dass jede Kamera eine unabhängige netzwerkübergreifende Registrierung einrichten muss. Das tatsächliche Verhalten hängt von der Ausrüstung und der Projektarchitektur ab.
