Autobahn-Mautstationen, unbesetzte Parkbereiche, Servicezufahrten und öffentliche Hilfepunkte benötigen oft eine einfache und zuverlässige Möglichkeit, damit Fahrer oder Mitarbeiter den Kontrollraum erreichen können. Dafür wird häufig ein One-Touch-Gegensprechterminal eingesetzt. Die meisten modernen Geräte verwenden SIP-basierte VoIP-Kommunikation und sind dadurch flexibel für IP-Netze, Ferndisposition und die Integration mit anderen Kommunikationssystemen.

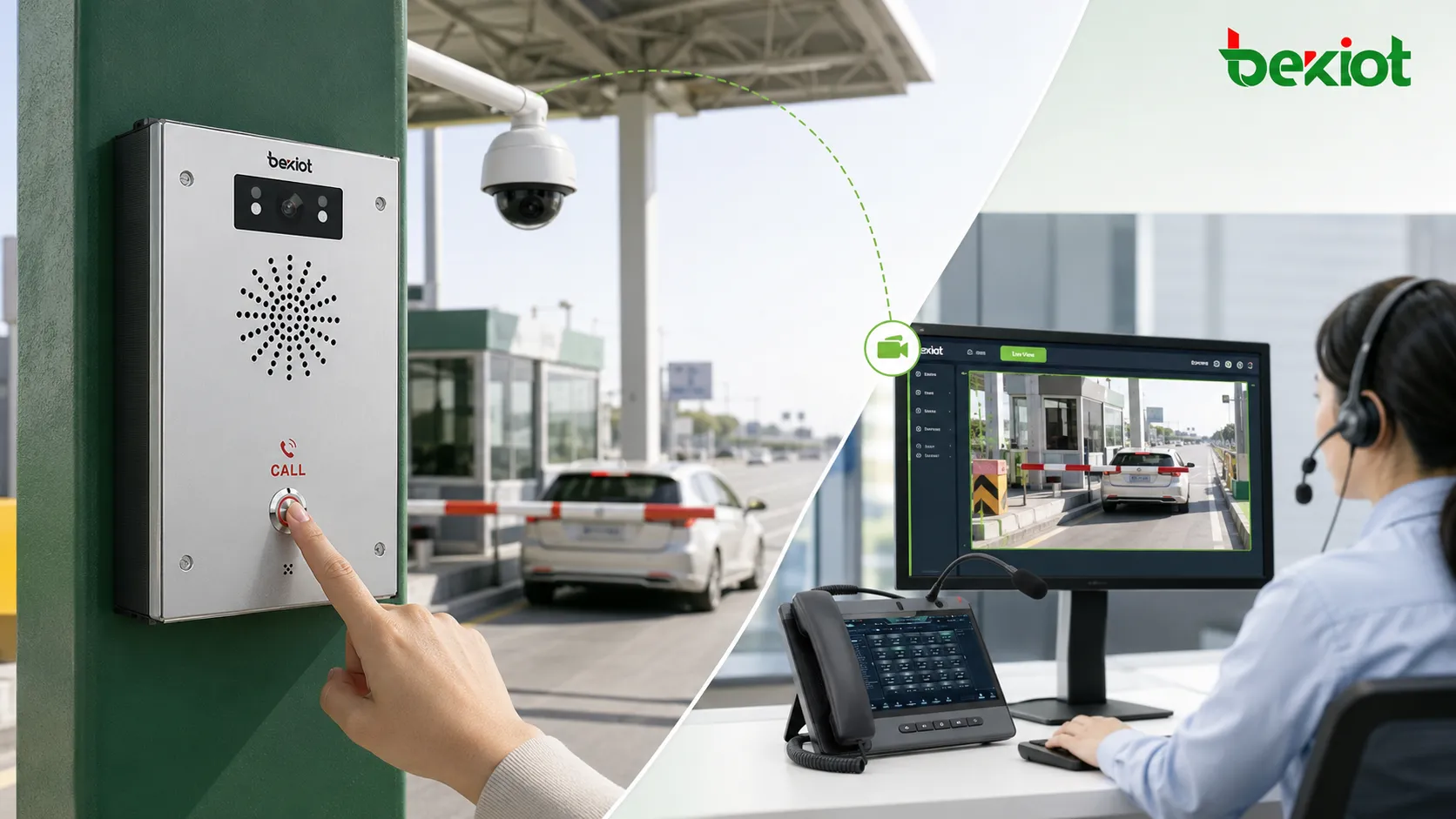

In einem praktischen Mautstationsprojekt wird das Gegensprechgerät oft mit einer nahegelegenen Überwachungskamera verbunden. Wenn der Benutzer die Ruftaste drückt, startet das System nicht nur einen Sprachanruf, sondern bringt auch automatisch das Video der zugehörigen Kamera auf die Dispositionskonsole oder das Videotelefon. Der Bediener erhält so Sprachkontakt und Live-Bildbestätigung gleichzeitig.

Einsatzorte des Systems

Mautspuren, Kabinen und unbesetzte Servicepunkte

Ein System aus One-Touch-Gegensprechanlage und Kameraverknüpfung eignet sich für Einfahrten, Ausfahrtsspuren, ETC/MTC-Spuren, Mautkabinen, Parkausfahrten, Hilfepunkte am Straßenrand und unbesetzte Verwaltungsbereiche. Bei Zahlungsproblemen, blockierten Spuren, Gerätefehlern, Unfallrisiken oder Notrufen bietet die Gegensprechanlage einen direkten Kommunikationsweg zum Kontrollraum.

Im Vergleich zu einem reinen Sprachhilfepunkt kann der Bediener durch die Kameraverknüpfung die Situation vor Ort sofort prüfen. Der Kontrollraum sieht Fahrzeugposition, Spurzustand, Nutzerverhalten, Hindernisse und Verkehrsumfeld, bevor die Reaktion festgelegt wird.

Warum Sprache und Video zusammenarbeiten sollten

Im Mautbetrieb erklärt der Sprachanruf das Problem, während Video die Szene bestätigt. Wenn der Bediener den Anrufer nur hört, aber die Spur nicht sieht, ist schwer zu beurteilen, ob es sich um eine einfache Anfrage, einen Zahlungsstreit, einen Gerätefehler, Stau, ein Sicherheitsereignis oder einen Notfall handelt.

Durch die Verbindung von One-Touch-Gegensprechanlage und Kamera wird die Reaktionsgenauigkeit verbessert. Der Bediener kann sprechen, Live-Video prüfen, Wartungspersonal informieren, den Fahrer führen oder das Ereignis bei Bedarf an die Überwachungszentrale eskalieren.

Die einfache Direktabruf-Methode

RTSP für einfache Kameraverknüpfung verwenden

Die einfachste Methode besteht darin, eine RTSP-Streamadresse im Gegensprechterminal oder im Gerät auf der Dispositionsseite zu konfigurieren. Wird ein Intercom in der Nähe einer bestimmten Spur installiert, kann es mit der RTSP-Adresse der Kamera verbunden werden, die diese Spur überwacht.

Beim Drücken der Ruftaste ruft die Konsole oder das Videotelefon den passenden RTSP-Stream ab und zeigt das Video an. Diese direkte Konfiguration eignet sich besonders für kleine Projekte mit wenigen Kameras, wenigen Hilfepunkten und einer klaren Eins-zu-eins-Beziehung zwischen Hilfepunkt und Kamera.

Grenzen des direkten Kamerazugriffs

Direkter RTSP-Abruf ist leicht verständlich, kann in großen Autobahnprojekten aber Probleme verursachen. Es können Kameras verschiedener Hersteller, unterschiedliche Videocodecs, Auflösungen und Netzsegmente vorhanden sein. Manche Kameras nutzen H.265, während einzelne Anzeigegeräte nur H.264 unterstützen. Einige Streams sind für Videotelefon oder Dispositionsterminal zu groß.

Ein weiteres Problem ist Überlastung. Wenn mehrere Terminals oder Systeme gleichzeitig von derselben Kamera ziehen, kann Kamera oder NVR überfordert werden. Netzwerkübergreifender Zugriff, Berechtigungen, Streamsicherheit und Protokollkompatibilität erschweren ebenfalls die Projektlieferung.

Warum häufig eine Gateway-Schicht benötigt wird

Protokoll- und Netzwerkkompatibilität lösen

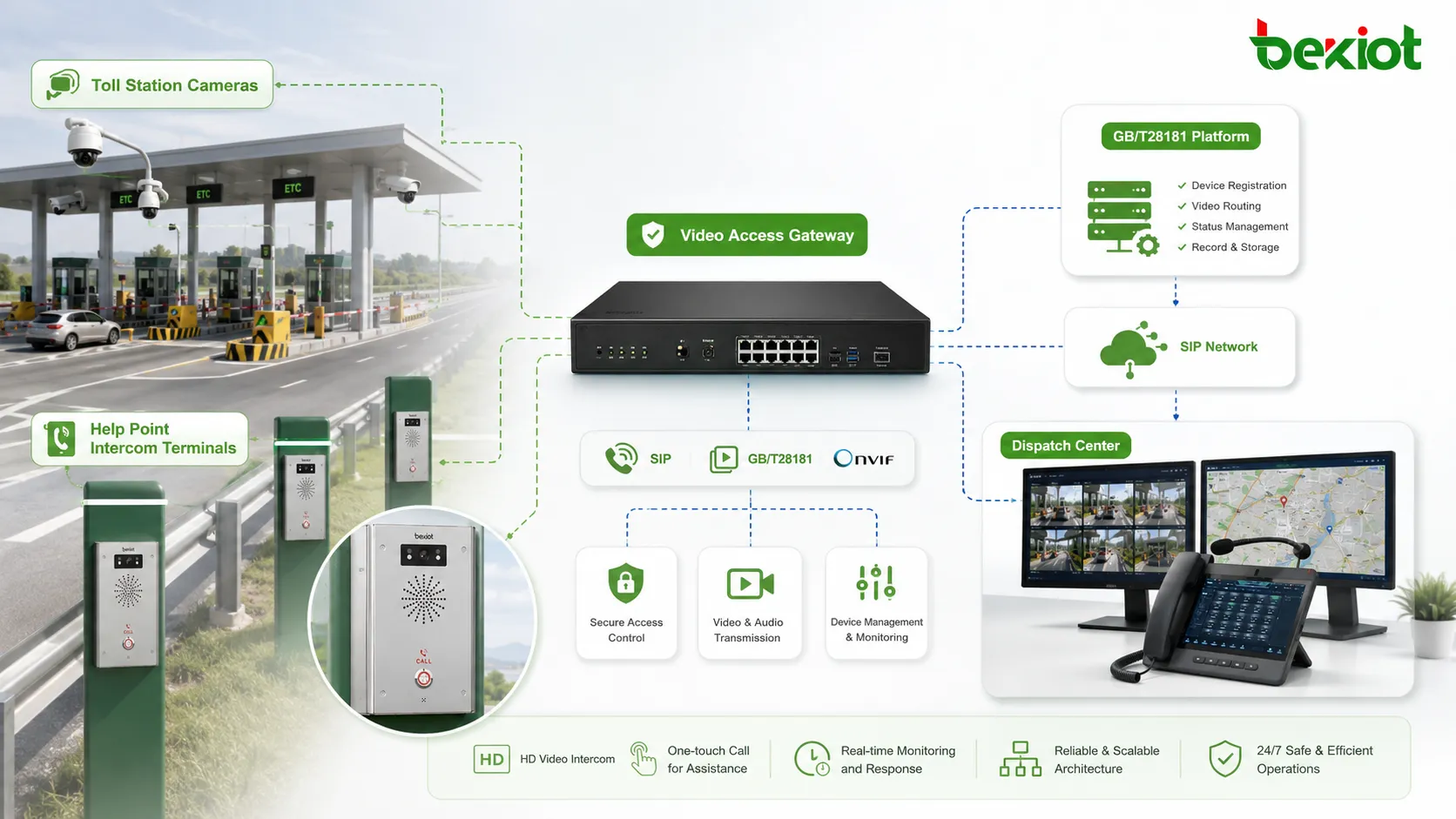

Zwischen Kamerasystem und Intercom-Dispositionssystem kann ein Videozugangsgateway eingefügt werden. Statt dass jedes Terminal oder jede Konsole direkt von Kameras zieht, empfängt, wandelt und verteilt das Gateway die Videoressourcen zentral.

Für Mautprojekte kann das Gateway RTSP, GB/T28181 und weitere Videozugriffsarten unterstützen. In größeren Autobahnsystemen kann GB/T28181 zur Verbindung mit der übergeordneten Videoplattform dienen, sodass das Gateway Ressourcen standardisierter verwaltet. Das Intercom-System bezieht den benötigten Stream dann vom Gateway.

Eine besser verwaltbare Videoschicht aufbauen

Mit Gateway-Architektur wird das System leichter wartbar. Kameras, NVRs, Videoplattformen, Intercom-Punkte und Konsolen müssen nicht verstreut verbunden werden. Das Gateway ist eine Video-Mittelschicht für einheitlichen Zugriff, Streamkonvertierung und kontrollierte Verteilung.

Das ist besonders nützlich, wenn ein Mautprojekt von wenigen Spuren auf mehrere Stationen, Servicebereiche, Verwaltungszentren und regionale Leitplattformen wächst. Das Videozugangsgateway hält das System skalierbar und reduziert wiederholte Integrationsarbeit.

Architektur für den Mautstations-Einsatz

Feldebene, Zugriffsebene und Dispositionsebene

Eine praktische Architektur kann in drei Ebenen geteilt werden. Die Feldebene umfasst One-Touch-SIP-Intercoms, IP-Kameras, Spurkameras, Kabinenkameras, NVRs, Notrufpunkte und Netzwerkswitches. Diese Geräte werden nahe der Mautspur oder des Servicepunkts installiert.

Die Zugriffsebene umfasst Videozugangsgateway, SIP-Server oder IP-PBX, Videoplattform und Routinggeräte. Sie verarbeitet SIP-Registrierung, Kamerazugriff, RTSP- oder GB/T28181-Streamverwaltung, Videokonvertierung und die Verbindung zwischen Mautstation und Leitstelle.

Die Dispositionsebene umfasst Konsole, Videotelefon, Monitoring-Workstation, Aufzeichnungssystem und Betriebsplattform. Bei einem One-Touch-Ruf kann der Bediener antworten und den zugehörigen Stream auf demselben Bildschirm oder einer gekoppelten Anzeige sehen.

Typischer Verknüpfungsablauf

Der Ablauf beginnt meist, wenn Fahrer oder Mitarbeiter die Intercom-Taste drücken. Das SIP-Intercom sendet eine Rufanforderung an die Disposition. Gleichzeitig identifiziert das System anhand Intercom-ID, Spurnummer, Bindungstabelle oder Regel die zugehörige Kamera.

Die Konsole beantwortet den SIP-Anruf und ruft den Videostream von Kamera, NVR, Plattform oder Gateway ab. Wenn eine Konvertierung nötig ist, gibt das Gateway ein kompatibles Format an das Terminal aus. Das Ereignis kann aufgezeichnet, protokolliert und später überprüft werden.

Zugehöriges Produkt: BHP-SOS16 / BHP-SOS16V SIP-Intercom für One-Touch-Hilfepunkte

Probleme mit Videoformaten behandeln

H.265 in H.264 umwandeln, um Terminals besser zu unterstützen

In vielen Projekten werden Kamerasysteme schneller modernisiert als Intercoms oder Dispositionsgeräte. Eine Überwachungskamera kann H.265-HD-Video liefern, während Videotelefon oder Embedded-Terminal nur H.264 unterstützen. Ohne Umwandlung erscheint das Video möglicherweise nicht oder verzögert sich ungewöhnlich.

Ein Gateway mit Transcodierung kann den Stream neu codieren, bevor er an Intercom oder Disposition gesendet wird. Es kann H.265 in H.264 wandeln, die Auflösung senken oder die Bitrate an die Wiedergabekapazität des Terminals anpassen.

Überlastung durch wiederholtes Streamziehen reduzieren

Streamverteilung ist ein weiterer wichtiger Wert. Statt dass mehrere Geräte direkt von einer Kamera ziehen, empfängt das Gateway einen Upstream und verteilt ihn an mehrere Downstream-Nutzer. Das entlastet die Kamera und erhöht die Stabilität, wenn dasselbe Video gleichzeitig von Konsole, Monitoring-Workstation, Videotelefon oder Managementplattform gesehen wird.

Für Mautstationen mit vielen Spuren, Kameras und Bedienplätzen verhindert dieses Design instabilen Videoabruf, Streamunterbrechungen und Geräteüberlastung bei Spitzenverkehr oder Notfallreaktion.

Mehr als One-Touch-Intercom-Verknüpfung

Kameras von Videotelefonen und Konsolen aufrufen

Das Videozugangsgateway dient nicht nur der One-Touch-Verknüpfung. In manchen Projekten unterstützt es auch SIP-basierten Zugriff auf Videoressourcen. Bediener können Kameravideo von Videotelefon, Konsole oder Leitterminal aus anrufen oder auswählen.

Dadurch werden Videoressourcen interaktiver. Der Bediener muss nicht warten, bis ein Intercom-Ereignis Video auslöst, sondern kann aktiv eine Kameransicht aufrufen, eine Spur prüfen, einen Hilfepunkt verifizieren oder einen entfernten Bereich inspizieren.

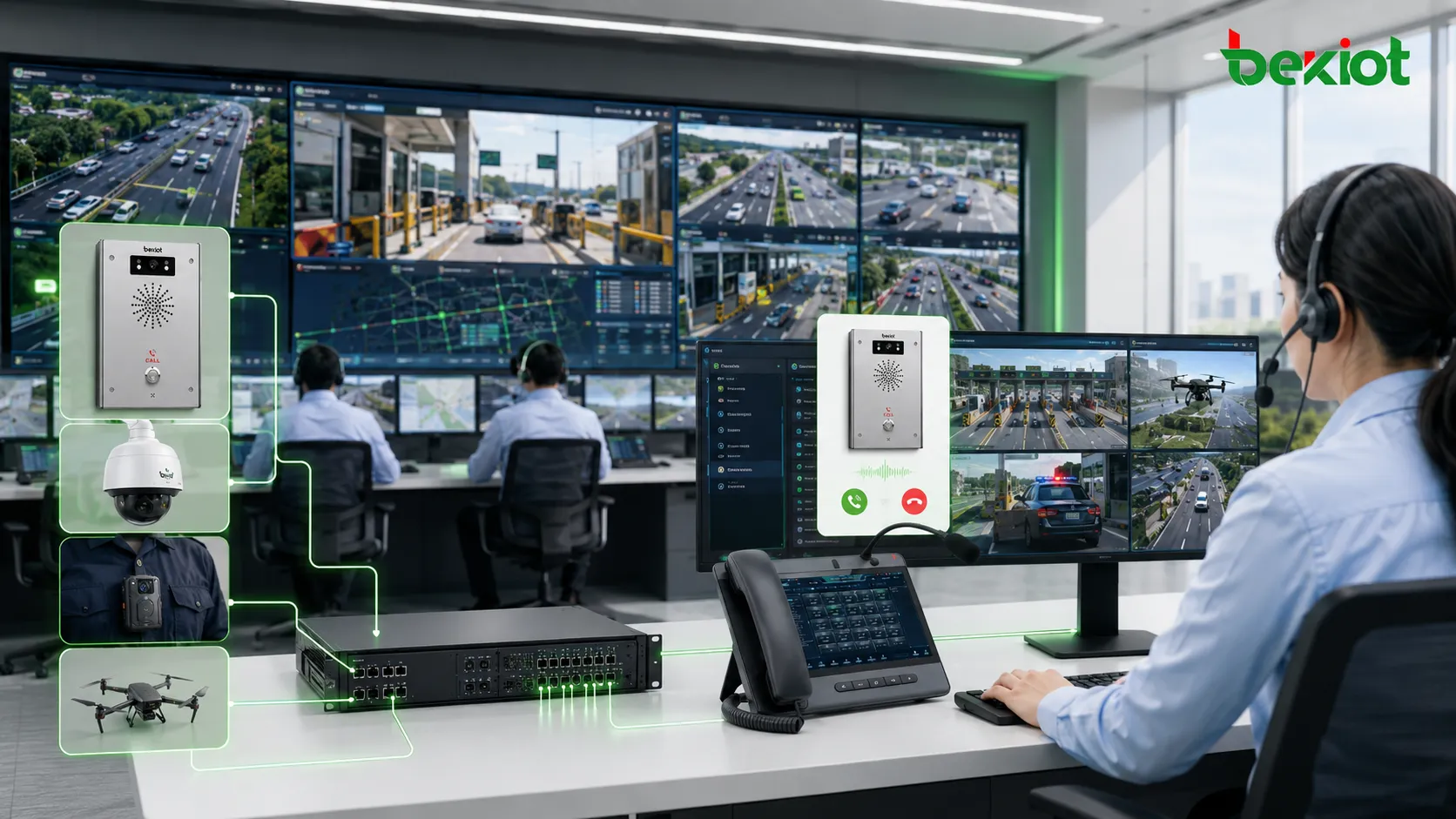

Erweiterung auf Drohnen, mobile Kameras und Rekorder

Autobahn-Betriebszentren benötigen eventuell auch Zugriff auf mobile Videoquellen wie Drohnen, mobile Überwachungskameras, Bodycams, Patrouillenfahrzeugkameras und temporäre Geräte. Diese Quellen nutzen verschiedene Übertragungsarten und Medienprotokolle.

Ein Videogateway kann diese Ressourcen vereinheitlichen und an Dispositionsplattform, Überwachungszentrum oder Notfallleitstelle senden. Damit wird das Gateway zu einer breiteren Videofähigkeitsschicht und nicht nur zu einem Gerät für ein einzelnes Mautszenario.

Empfehlungen für die Bereitstellung

Gerätebindung vor der Installation planen

Vor dem Einsatz sollte das Projektteam eine klare Bindungstabelle zwischen jedem Intercom und seiner Kamera erstellen. Sie sollte Standort, Spurnummer, SIP-Konto, Kamera-IP, RTSP-Adresse, GB/T28181-Geräte-ID, Streamtyp, Anzeigeterminal und Dispositionsgruppe enthalten.

Diese Vorbereitung verhindert Verwirrung bei Test und Betrieb. Beim Auslösen eines Anrufs erkennt das System sofort, welcher Videostream wo angezeigt werden soll.

Codec, Auflösung und Netzwerkbedingungen prüfen

Das Team sollte bestätigen, ob die Kamera H.264 oder H.265 ausgibt, ob das Videotelefon den Codec unterstützt, ob die Auflösung geeignet ist und ob die Bandbreite für Echtzeitansicht ausreicht. Bei netzübergreifenden Projekten sind Routing, Firewall-Regeln, VLAN-Planung und Sicherheitsrichtlinien zu prüfen.

Für Projekte mit mehreren Stationen oder übergeordneten Plattformen empfiehlt sich ein Videozugangsgateway zur Standardisierung von Streamzugriff und Konvertierung. Becke Telcom kann berücksichtigt werden, wenn SIP-Intercoms, Dispositionskommunikation, Notrufpunkte und Videoverknüpfung in eine praktische Autobahnkommunikationslösung integriert werden sollen.

Betrieblicher Wert

Schnellere Reaktion und bessere Lageerfassung

Wenn Sprache und Video verknüpft sind, versteht der Bediener schnell, was an der Mautspur passiert. Das reduziert Rückfragen, verbessert die Ereignisbewertung und hilft genauer zu reagieren. Für unbesetzte oder teilbesetzte Servicepunkte ist dies besonders wichtig.

Das System unterstützt tägliche Serviceanfragen, Zahlungsunterstützung, Fehlermeldungen, Notrufe, Spuranomalien und Ereignisprüfung. Es steigert den praktischen Wert von Intercom-System und Videoüberwachung.

Eine skalierbare Grundlage für Autobahnkommunikation

Ein gut entworfenes Intercom-Kamera-System ist kein Einzelprojekt. Es kann Teil einer größeren Autobahnkommunikations- und Leitplattform werden. Mit SIP-Kommunikation, Videozugangsgateway, GB/T28181-Videomanagement und Dispositionsverknüpfung unterstützt es künftige Erweiterungen über Mautstationen, Servicebereiche, Tunnel, Brücken und regionale Leitstellen.

Diese Architektur hilft Betreibern, von isolierten Geräten zu koordinierter Kommunikation und Videoreaktion zu wechseln. Sie verbessert Kompatibilität, reduziert wiederholte Integration und schafft eine stärkere Basis für langfristigen Betrieb und Wartung.

FAQ

Kann eine Kamera mit mehreren Intercom-Terminals verknüpft werden?

Ja. In manchen Mautlayouts können mehrere nahe Hilfepunkte eine Weitwinkel- oder PTZ-Kamera teilen. Das System sollte klare Regeln definieren, damit der Bediener erkennt, welches Intercom den Anruf ausgelöst hat.

Soll jede Mautspur eine feste Kamera oder eine PTZ-Kamera verwenden?

Feste Kameras eignen sich für stabile Spuransichten, während PTZ-Kameras größere Bereiche abdecken oder verschiedenen Positionen folgen können. Für kritische Spuren bietet eine Kombination aus fester und PTZ-Kamera bessere Abdeckung.

Ist Aufzeichnung von Sprache und Video erforderlich?

Sie wird für Betriebsprüfung und Streitfallbearbeitung empfohlen. Sprachaufnahmen, Videoclips, Rufzeit, Geräte-ID, Bedieneraktionen und Ereignisnotizen helfen bei der Bewertung von Servicequalität und Vorfallbearbeitung.

Wie behandelt das System Kamerafehler?

Die Plattform sollte Offline-Erkennung, Fehleralarme und Ausweichregeln unterstützen. Ist die Hauptkamera nicht verfügbar, kann die Konsole zu einer nahen Ersatzkamera wechseln oder eine Warnung anzeigen.

Was sollte vor der Projektabnahme getestet werden?

Abnahmetests sollten Tastenruf, SIP-Registrierung, Video-Popup-Geschwindigkeit, RTSP- oder GB/T28181-Zugriff, Codec-Kompatibilität, Dispositionsanzeige, Aufzeichnungsverknüpfung, Netzlatenz, Überlastbedingungen und Wiederherstellung nach Geräte- oder Netzunterbrechung umfassen.
