Ein Radio-over-IP-Gateway kann online, erreichbar und in der Lage sein, Audio zu übertragen, während der gesamte Kommunikationspfad dennoch schlecht funktioniert. Bei Feldimplementierungen sind die schwierigeren Probleme normalerweise nicht, ob das Gateway eine Verbindung herstellen kann, sondern wo Verzögerungen eingeführt werden, warum sich die PTT-Reaktion zwischen den Standorten ändert oder warum Audio nur dann instabil wird, wenn das WAN ausgelastet ist.
Diese Fehler lassen sich einfacher beheben, wenn das RoIP-System als eine Reihe messbarer Abschnitte betrachtet wird und nicht als eine End-to-End-Blackbox. Die Funk-Tastung, die Gateway-Verarbeitung, der Pakettransport, die VPN-Verarbeitung, der Jitter-Puffer und der entfernte HF-Pfad können jeweils ihre eigene Verzögerung oder Fehlerstelle beitragen.
Für die Bereitstellung ist daher die nützliche Frage nicht einfach, ob das Gateway korrekt konfiguriert ist. Sondern ob jeder Abschnitt der Kommunikationskette gemessen, verifiziert und dokumentiert wurde.
1. Zeichnen Sie den RoIP-Pfad auf, bevor Sie Parameter ändern
Bevor Sie Codec-Einstellungen, PTT-Verzögerungen oder QoS-Richtlinien ändern, zeichnen Sie den tatsächlichen Kommunikationspfad des Projekts auf. Beziehen Sie die Funkgeräte und Netzwerkgeräte zwischen den beiden Endpunkten ein.
Ein typischer Mehrstandort-Pfad könnte sein:
Funkgerät → RoIP-Gateway → LAN-Switch → Router → VPN/WAN → Router → Leitstellenplattform oder entferntes Gateway → Funkgerät
Die genaue Topologie kann komplizierter sein. Ein entfernter Standort verwendet möglicherweise Glasfaser als primäre Verbindung und 4G/5G als Backup. Ein Kontrollzentrum kann die RoIP-Plattform hinter einer Firewall platzieren. Einige Projekte trennen den Funkverkehr auch in ein dediziertes VLAN oder leiten ihn über ein Unternehmens-VPN.
Wichtig bei der Inbetriebnahme ist zu wissen, wo ein Abschnitt endet und der nächste beginnt.

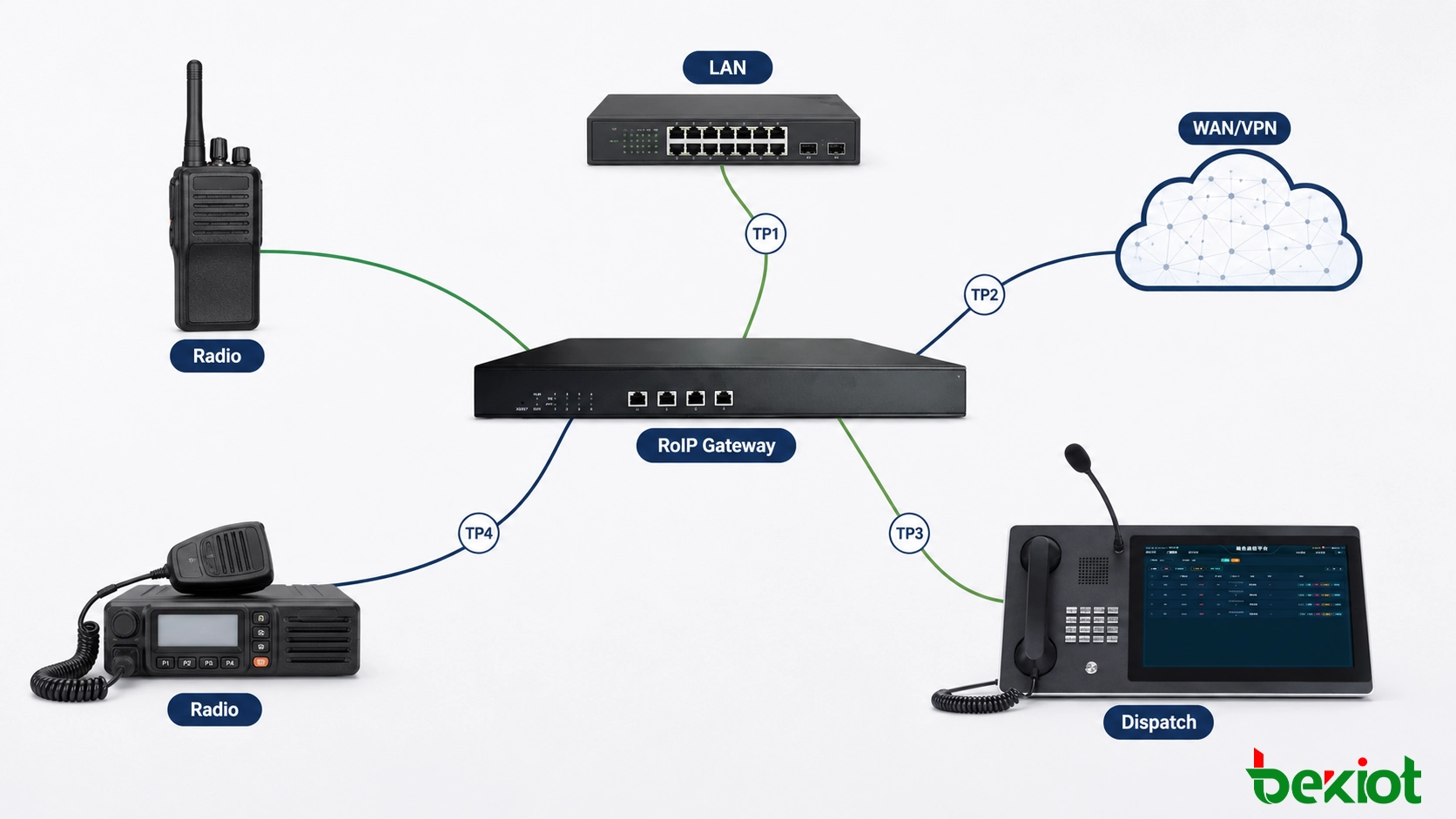

Nützliche Testpunkte umfassen normalerweise:
-
das vom Funkgerät empfangene Audio, das in das Gateway eingeht;
-
das vom Gateway gesendete Audio, das in das Funkgerät eingeht;
-
der PTT-Ausgang vom Gateway;
-
die Aktivierung der Funkübertragung;
-
die vom lokalen Gateway ausgehenden IP-Medien;
-
die am entfernten Endpunkt ankommenden IP-Medien;
-
der Audioausgang des entfernten Gateways;
-
und die endgültige HF-Übertragung, die vom empfangenden Funkgerät gehört wird.
Diese Karte wird zur Grundlage für jeden späteren Test. Wenn ein Bediener verzögertes oder unterbrochenes Audio meldet, kann der Ingenieur jeden Abschnitt separat überprüfen, anstatt mehrere nicht zusammenhängende Parameter gleichzeitig zu ändern.
Verwandte RoIP-Lösung: Radio-over-IP-Gateway-System

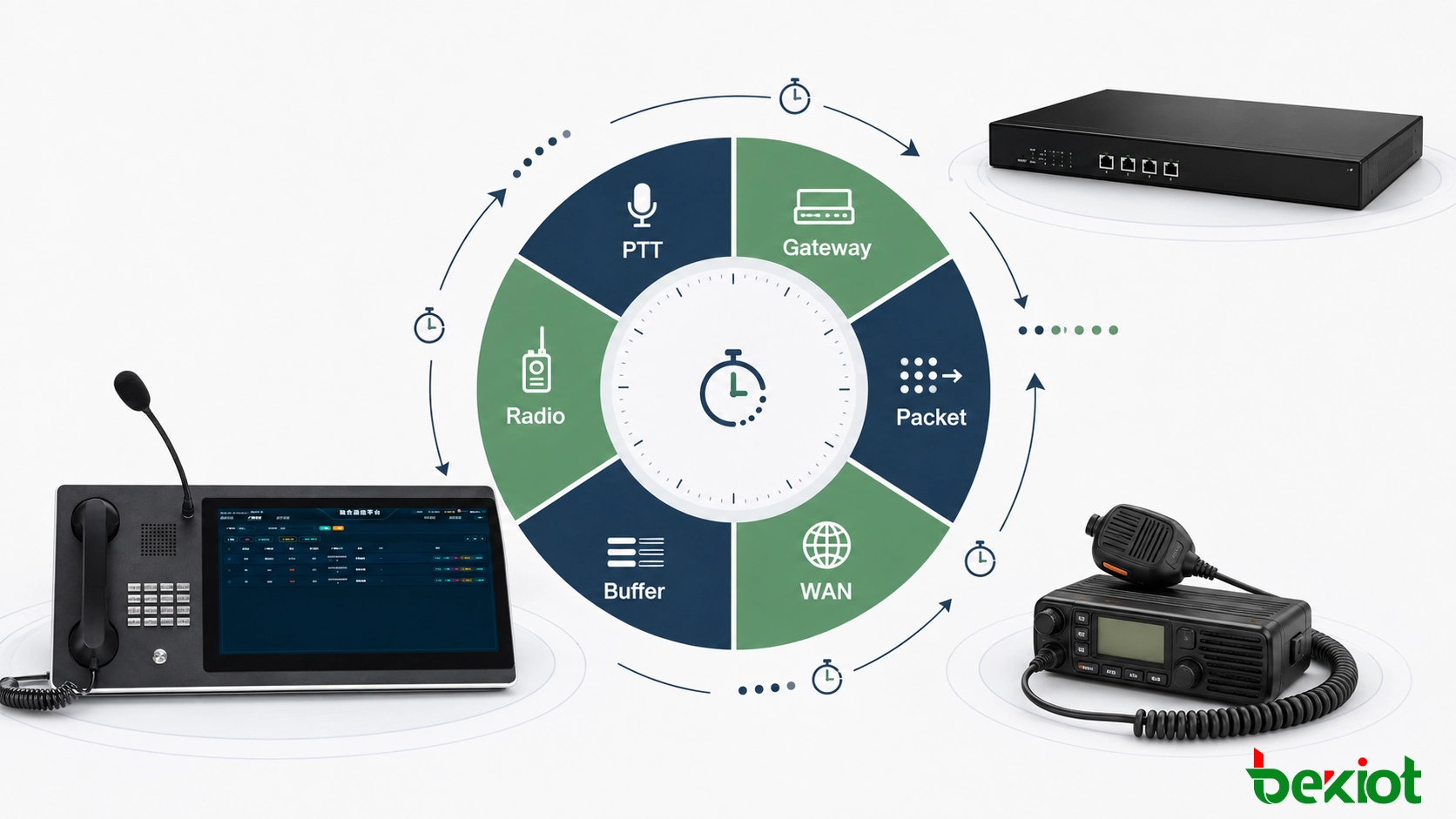

2. Erstellen Sie ein Latenzbudget für den vollständigen Funkpfad
Ein einzelnes Ping-Ergebnis beschreibt nicht die RoIP-Antwortzeit. Ping zeigt hauptsächlich die Netzwerkerreichbarkeit und die IP-Rundlaufverzögerung an. Der Funkbediener erfährt eine längere Kette, die beginnt, wenn PTT angefordert wird, und endet, wenn die nutzbare Sprache das entfernte Funkgerät erreicht.
Für die Fehlerbehebung teilen Sie die Gesamtverzögerung in einzelne Komponenten auf:
Gesamt-RoIP-Antwort = PTT-Verarbeitung + Lokale Gateway-Verarbeitung + Paketierung + IP-Transport + Jitter-Puffer + Entfernte Verarbeitung + Funk-Tastung + HF-Systemverzögerung
Der genaue Beitrag jeder Komponente hängt von der Ausrüstung und dem Netzwerk ab. Der Zweck eines Latenzbudgets besteht nicht darin, jedes Projekt auf eine feste Zahl festzulegen. Sondern darin, zu identifizieren, wo die Verzögerung tatsächlich hinzugefügt wird.
Trennen Sie Netzwerkverzögerung von Funkverzögerung
Angenommen, der WAN-Pfad ist stabil, aber Benutzer berichten dennoch, dass sich PTT langsam anfühlt. Die Reduzierung der Netzwerklatenz löst das Problem möglicherweise nicht, wenn der Großteil der Verzögerung von der Funk-Tastzeit oder einem großen Jitter-Puffer verursacht wird.
Das Gegenteil kann auch passieren. Die Funk-Tastung kann an beiden Standorten schnell sein, aber ein stark ausgelasteter WAN- oder VPN-Pfad führt zu variablen Verzögerungen zwischen den Gateways.
Diese beiden Fehler erfordern unterschiedliche Korrekturmaßnahmen, weshalb die Gesamtverzögerung in messbare Abschnitte unterteilt werden sollte.
Messen Sie denselben Pfad unter verschiedenen Bedingungen
Zeichnen Sie die Latenz bei leerem Netzwerk auf, wiederholen Sie dann denselben Test während des normalen Geschäftsverkehrs. Testen Sie nach Möglichkeit erneut, während das WAN absichtlich einer kontrollierten Last ausgesetzt wird.
Ein nützlicher Vergleich ist:
-
Latenz im Leerlaufnetzwerk;
-
Latenz im normalen Produktionsbetrieb;
-
Latenz bei Spitzenlast;
-
und Latenz des Backup-Links, falls ein sekundäres WAN verwendet wird.
Ein Link, der im Leerlauf akzeptabel ist, aber während des Produktionsverkehrs inkonsistent wird, weist normalerweise auf ein Problem mit der Netzwerkkapazität, der Warteschlange oder der Pfadqualität hin und nicht auf ein Problem mit der Funkschnittstelle.
3. Messen Sie das PTT-zu-Audio-Timing anstatt zu raten
Das PTT-Timing wird oft durch Versuch und Irrtum angepasst. Eine zuverlässigere Methode besteht darin, mehrere Ereignisse nacheinander zu messen und genau zu bestimmen, wann das nutzbare Audio beginnt.
Zum Beispiel:
-
T0: Der entfernte PTT-Befehl wird ausgegeben;
-
T1: Der PTT-Ausgang des Gateways wechselt den Zustand;
-
T2: Das angeschlossene Funkgerät wechselt in den Sendemodus;
-
T3: Der HF-Träger ist verfügbar;
-
T4: Die nutzbare Sprache beginnt auf dem HF-Kanal.
Die Differenz zwischen diesen Punkten liefert viel nützlichere Informationen, als das System einfach als "hohe PTT-Latenz" zu beschreiben.
Wenn die Verzögerung zwischen T0 und T1 übermäßig ist, untersuchen Sie die Steuersignalisierung oder die Gateway-Verarbeitung. Wenn T1 schnell eintritt, aber T2 oder T3 langsam ist, sollten die Funkausrüstung oder die Funkschnittstelle überprüft werden. Wenn der HF-Träger bereits aufgebaut ist, aber die Sprache spät ankommt, untersuchen Sie den Audiopfad und die Medienpufferung.
Verwenden Sie das tatsächliche Funkgerät beim Einstellen der Vorlaufzeit
Die PTT-Vorlaufzeit sollte an das angeschlossene Funkgerät oder den Repeater angepasst werden. Unterschiedliche Geräte können unterschiedliche Intervalle zwischen PTT-Aktivierung und nutzbarem Audio erfordern.
Ein von einem anderen Projekt übernommener Wert mag funktionieren, kann aber dennoch abgeschnittene Sprache oder unnötige Verzögerung verursachen.
Das gleiche Prinzip gilt für die Freigabezeit. Wenn PTT freigegeben wird, bevor das endgültige Audio das Funkgerät verlässt, kann die letzte Silbe abgeschnitten werden. Wenn es zu lange gehalten wird, bleibt der Kanal nach dem Ende der Sprache belegt.
Das Ziel ist nicht die kürzest mögliche Verzögerung. Das Ziel ist die kürzeste Zeit, die dennoch vollständige und wiederholbare Übertragungen mit der tatsächlichen Funkausrüstung ermöglicht.
4. Verifizieren Sie QoS unter Überlastung, nicht über Konfigurationsbildschirme
QoS sollte durch das Verkehrsverhalten nachgewiesen werden, anstatt es von einer Konfigurationsseite zu übernehmen.
Ein Gateway kann Echtzeitverkehr korrekt markieren, während ein zwischengeschalteter Switch, eine Firewall, ein VPN-Gerät oder ein WAN-Dienst diese Markierung ändert oder ignoriert. Die Konfiguration kann daher an beiden Endpunkten korrekt aussehen, während der RoIP-Verkehr dennoch bei Überlastung mit Massendaten konkurriert.
Ein praktischer Test besteht darin, den RoIP-Pfad unter kontrollierter Last zu beobachten.
Der Test kann stufenweise durchgeführt werden:
-
Richten Sie einen normalen Funkanruf ein und zeichnen Sie Latenz, Jitter und Paketverlust auf.
-
Führen Sie Hintergrundverkehr auf demselben WAN-Pfad ein.
-
Wiederholen Sie die PTT- und Audiotests.
-
Prüfen Sie, ob die Paketmarkierungen entlang der Route unverändert bleiben.
-
Überprüfen Sie die Router- oder Firewall-Warteschlangen, wo Überlastung auftritt.
-
Vergleichen Sie das Ergebnis mit der Basislinie des Leerlaufnetzwerks.
Wenn der RoIP-Pfad bei zunehmendem Hintergrundverkehr stabil bleibt, erfüllt die Netzwerkrichtlinie ihre Aufgabe. Wenn die Sprache zu zerreißen beginnt oder die Latenz stark schwankt, untersuchen Sie die verfügbare Bandbreite und das Warteschlangenverhalten, bevor Sie Audio- oder Funk-Einstellungen am Gateway ändern.
QoS kann ausreichende Bandbreite nicht ersetzen
Die Prioritätsbehandlung hilft Echtzeitverkehr bei Konkurrenz, schafft jedoch keine Kapazität, die nicht vorhanden ist. Ein dauerhaft gesättigter WAN-Link benötigt weiterhin eine Bandbreiten- oder Verkehrstechnik-Lösung.
Dies ist besonders wichtig in Netzwerken, in denen RoIP dieselbe Verbindung mit CCTV, Dateisynchronisation, Büroanwendungen oder anderen volumenstarken Diensten teilt.
Überprüfen Sie Backup-Links separat
Wenn ein Projekt 4G/5G oder eine andere sekundäre Verbindung verwendet, nehmen Sie nicht an, dass das QoS-Verhalten des primären WAN auch für den Backup-Pfad gilt.
Der Backup-Route kann andere Latenz-, Jitter-, Paketverlust-Eigenschaften oder Verkehrsrichtlinien aufweisen. Sie sollte daher als separater Kommunikationspfad gemessen werden.

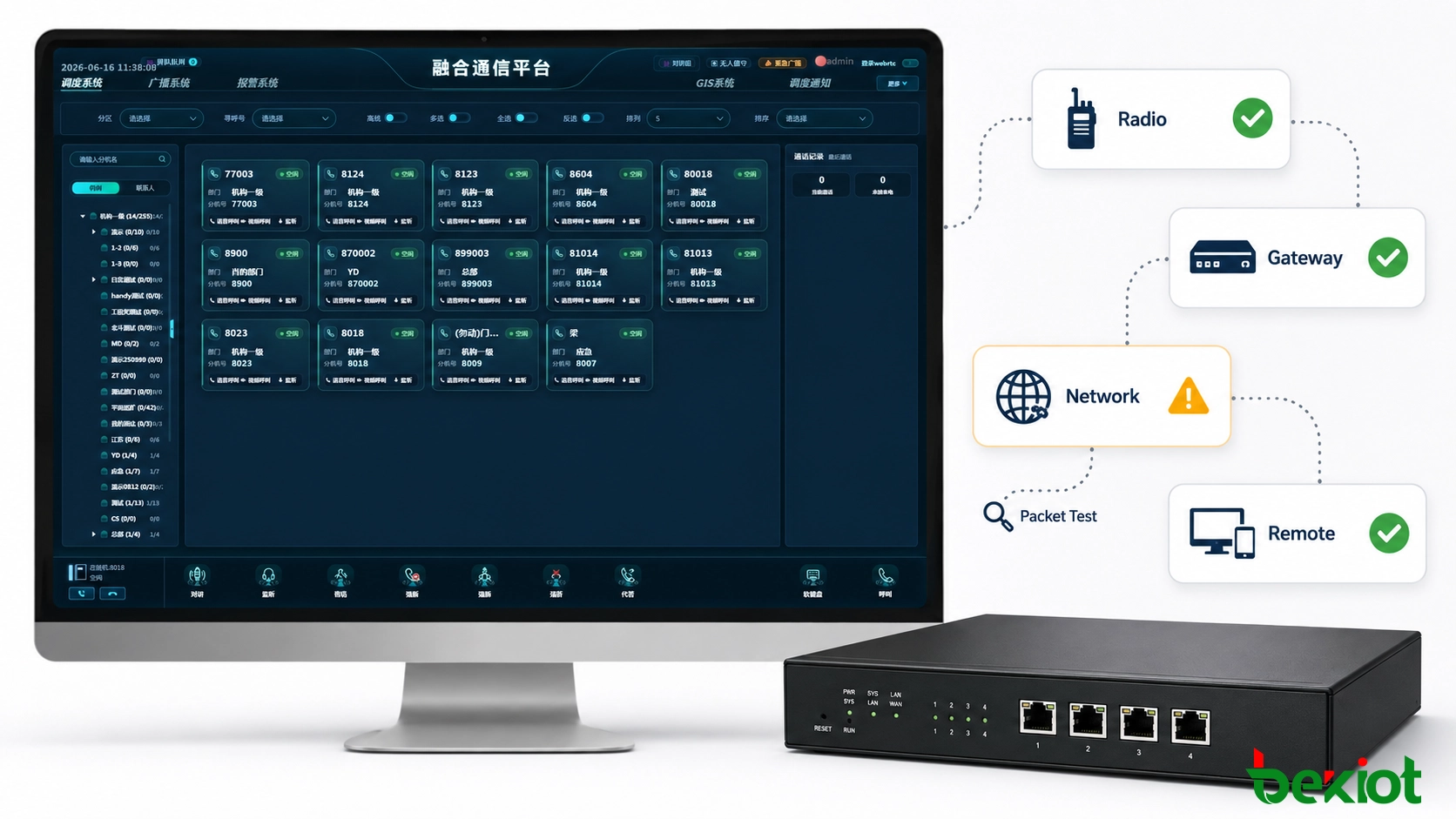

5. Lokalisieren Sie den Fehler segmentweise
Das gleichzeitige Ändern mehrerer Gateway-Parameter erschwert die Fehlerbehebung, da der ursprüngliche Fehler in den Konfigurationsänderungen verschwindet. Eine bessere Methode besteht darin, den Pfad zu isolieren und zu bestimmen, welcher Abschnitt zuerst das Problem zeigt.
| Beobachteter Zustand | Wahrscheinlich zu prüfender Bereich |
|---|---|
| Lokales Funk-Audio ist gut, aber entferntes IP-Audio ist schlecht | Gateway-Eingangspegel, Paketierung, Codec-Pfad oder IP-Netzwerk |
| IP-Medien kommen korrekt an, aber HF-Audio ist verzerrt | Gateway-Ausgangspegel, Funk-Eingangspegel oder Funkmodulation |
| Audio ist klar, aber die PTT-Reaktion ist langsam | PTT-Signalisierung, Gateway-Steuerungs-Timing oder Funk-Tastung |
| System funktioniert im Leerlauf, fällt aber in Stoßzeiten aus | WAN-Kapazität, Überlastung, QoS oder VPN-Leistung |
| Nur eine Richtung hat Audio | Medien-Routing, Firewall, Audio-Verkabelung oder richtungsbezogene Konfiguration |
| Problem tritt erst nach WAN-Failover auf | Backup-Routing, NAT, VPN-Wiederherstellung, QoS oder Qualität des Alternativpfads |
| Der erste Teil der Sprache fehlt konsequent | PTT-zu-Audio-Timing und Funk-Sender-Tastung |
Verwenden Sie bekannte gute Abschnitte, um die Suche einzugrenzen
Wenn das lokale Funk-zu-Gateway-Audio bereits verifiziert wurde, passen Sie diese Schnittstelle nicht wiederholt an, während Sie ein WAN-Problem untersuchen. Lassen Sie jeden verifizierten Abschnitt unverändert und fahren Sie mit dem nächsten Testpunkt fort.
Die gleiche Methode funktioniert in die entgegengesetzte Richtung. Wenn RTP oder andere IP-Medien das entfernte Gateway ohne Paketverlust erreichen, aber der HF-Ausgang schlecht ist, wird eine Netzwerkanpassung das Problem wahrscheinlich nicht beheben.
Die segmentbasierte Prüfung ist besonders in Mehrstandort-Systemen nützlich, da dasselbe Gateway-Modell an mehreren Standorten korrekt arbeiten kann, während sich ein Standort anders verhält. Der Vergleich von Messpunkten zwischen einem guten und einem schlechten Standort kann schnell zeigen, ob der Unterschied in der Funkschnittstelle, dem WAN-Pfad oder dem lokalen Netzwerk liegt.
6. Dokumentieren Sie einen Betriebs-Benchmark vor der Übergabe
Ein RoIP-System ist einfacher zu warten, wenn die endgültigen Arbeitswerte vor der Übergabe dokumentiert werden. Ohne einen Benchmark können spätere Router-Austausche, Funkwechsel oder Software-Upgrades Techniker unsicher lassen, ob die aktuellen Parameter original sind oder bereits geändert wurden.
Der Bereitstellungsbericht sollte die Werte enthalten, die für einen Vergleich nützlich sind, nicht jede Seite der Gerätekonfiguration.
| Kategorie | Empfohlene Basisinformationen |
|---|---|
| Funkschnittstelle | TX-Pegel, RX-Pegel, Schnittstellentyp und relevante Funkeinstellungen |
| PTT | PTT-Methode, Vorlaufzeit, Freigabezeit und gemessene Reaktion |
| Audiotransport | Codec, Paketierung und Medienziel |
| Pufferung | Jitter-Puffer-Konfiguration, falls zutreffend |
| Netzwerk | Gateway-IP, VLAN, Subnetz, Route und WAN-Pfad |
| Sicherheit | VPN-Pfad, Firewall-Richtlinie und erforderliche Kommunikationsregeln |
| QoS | Verkehrsmarkierung und die Netzwerkgeräte, die diese voraussichtlich beibehalten |
| Messungen | Latenz, Jitter, Paketverlust und PTT-zu-Audio-Timing |
| Failover | Backup-Route, Wiederherstellungsverhalten und gemessene Backup-Pfadleistung |
Messungen sollten vom tatsächlichen Produktionspfad aufgezeichnet werden, anstatt sie aus einer Labor-Konfiguration zu kopieren. Bewahren Sie nach Möglichkeit sowohl die normalen Betriebswerte als auch die Ergebnisse aus Tests bei ausgelastetem Netzwerk oder Failover auf.
Dieser Benchmark wird immer dann nützlich, wenn sich eine Komponente ändert. Wenn ein neuer Router die Latenz erhöht, ein Ersatzfunkgerät eine andere PTT-Vorlaufzeit erfordert oder ein neuer WAN-Dienst höheren Jitter einführt, hat das Wartungsteam einen früheren funktionierenden Zustand zum Vergleich.
Daher ist die Bereitstellung eines Radio-over-IP-Gateways nicht abgeschlossen, wenn die Geräte einen Online-Status anzeigen. Sie ist abgeschlossen, wenn der Kommunikationspfad Abschnitt für Abschnitt gemessen, das PTT-Timing mit dem tatsächlichen Funkgerät verifiziert, das Netzwerkverhalten unter Last getestet und die endgültigen Arbeitswerte für die zukünftige Fehlerbehebung aufgezeichnet wurden.
