Zweiwege-Funkgeräte werden häufig in Sicherheit, Notfallreaktion, Industrie, Verkehr, Bauwesen, Häfen, Versorgungsbetrieben und Veranstaltungskoordination eingesetzt. Sie sind schnell, zuverlässig und den Einsatzteams vertraut. Funkgeräte arbeiten jedoch meist im Halbduplexbetrieb: Eine Person drückt die Push-to-Talk-Taste, spricht, lässt die Taste los und wartet dann auf die Antwort der anderen.

Konferenzräume, Beschallungsanlagen und Audiomischer arbeiten normalerweise anders. Sie ähneln eher Voll-Duplex- oder offenen Audioumgebungen, in denen Mikrofone, Lautsprecher und Audioprozessoren kontinuierlich Ton senden und empfangen können. Wenn ein Projekt Handfunkgeräte oder Fahrzeugfunkgeräte mit einem Konferenzmischer verbinden muss, ist die Hauptaufgabe nicht nur die Audioverkabelung. Die eigentliche Herausforderung besteht darin, PTT-Steuerung, Audiorichtung, SIP-Umsetzung und Systemtrennung richtig zu handhaben.

Warum ein einfaches Audiokabel nicht ausreicht

Die Funkseite hat Audioeingang und Audioausgang

Auf den ersten Blick scheint die Integration einfach zu sein. Ein Zweiwege-Funkgerät hat Audioeingang und Audioausgang. Ein Konferenzmischer hat ebenfalls Audioeingang und Audioausgang. Es könnte so aussehen, als könne ein kundenspezifisches Kabel die beiden Systeme direkt verbinden.

Diese Vorstellung ist nur teilweise richtig. Funk-Audio in einen Mischer einzuspeisen ist meist nicht der schwierigste Teil. Der Mischer kann das Audiosignal des Funkgeräts über eine geeignete Schnittstelle, Pegelanpassung und Kabelauslegung empfangen. Die eigentliche Schwierigkeit entsteht, wenn der Konferenzraum Audio zurück in den Funkkanal senden muss.

Das fehlende Signal ist die PTT-Steuerung

Ein Funkgerät sendet normalerweise nicht nur deshalb, weil Audio vorhanden ist. Vor dem Sprechen muss die Funkseite das Senderecht durch Aktivierung des PTT-Signals übernehmen. Bei Hand- oder Fahrzeugfunkgeräten geschieht dies meist durch Drücken einer Taste oder durch Auslösen einer Steuerleitung.

Ein Standard-Konferenzmischer bietet keine PTT-Steuerung für Funkgeräte. Er gibt Audio aus, weiß aber nicht, wann die Sendetaste des Funkgeräts betätigt werden muss. Ohne korrekte PTT-Behandlung wird Konferenz-Audio möglicherweise nicht an die Funkgruppe gesendet, oder die Übertragung wird instabil und schwer zu steuern.

Bei der Integration von Funk und Konferenz ist die Audioverbindung nur ein Teil des Designs. Das System muss außerdem Sprachsteuerung, SIP-Umsetzung, Verzögerung, Erdung und physische Installation verwalten.

Eine praktische gatewaybasierte Architektur

RoIP-Gateway für die Funkseite

Ein RoIP-Gateway dient als Brücke zwischen Funkkommunikation und IP-basierten Sprachsystemen. Auf der Funkseite verbindet es sich über eine passende Audio- und Steuerschnittstelle mit Handfunkgerät, Fahrzeugfunkgerät, Basisstation, Repeater oder anderer Funktechnik.

Das Gateway kann Audioeingang, Audioausgang und PTT-Steuersignale integrieren. In praktischen Projekten können Sonderkabel erforderlich sein, da verschiedene Funkmarken und Modelle unterschiedliche Zubehöranschlüsse, Signalpegel, Verdrahtungen und Headset-Erkennungen verwenden.

Audio-Gateway für die Konferenzseite

In einem Konferenzraum kann ein Audio-Gateway über symmetrische Schnittstellen wie XLR-Eingänge und -Ausgänge mit dem Mischer verbunden werden. Dadurch lässt sich Raum-Audio in SIP/VoIP-Kommunikation umwandeln, und das Audiosystem kann mit IP-basierten Sprachplattformen interagieren.

Der Mischer verarbeitet weiterhin Mikrofone, Lautsprecher, Verstärker, Echokontrolle und Raum-Audio. Das Gateway übernimmt Netzwerk-Sprachzugang, SIP-Signalisierung und die Verbindung zum funkseitigen Gateway oder zur Kommunikationsplattform.

Warum zwei getrennte Gateways besser sein können

Die Trennung von Funk-Gateway und Konferenz-Audio-Gateway kann die Installationsflexibilität erhöhen. Funktechnik kann elektromagnetische Störungen erzeugen, die Audiogeräte beeinflussen, insbesondere in empfindlichen Konferenzraumumgebungen. Wenn die Funkseite vom Mischer entfernt bleibt, wird dieses Risiko reduziert.

Ein weiterer Grund ist die Signalabdeckung. Ein Konferenzraum ist nicht immer der beste Ort für Funkempfang. Das Funk-Gateway muss möglicherweise in der Nähe eines Fensters, auf dem Dach, im Kontrollraum, in einem Geräteschrank oder an einem entfernten Ort mit stärkerem Funksignal installiert werden. Solange eine IP-Netzwerkverbindung vorhanden ist, kann das Konferenz-Audio-Gateway im Raum bleiben, während das Funk-Gateway an einem besseren Funkstandort arbeitet.

Wie der Audiofluss funktioniert

Von Funknutzern in den Konferenzraum

Wenn ein Funknutzer PTT drückt und spricht, wird das Funk-Audio an das RoIP-Gateway gesendet. Das Gateway wandelt das Funk-Audio in IP-Sprache um, üblicherweise über SIP/VoIP-Übertragung. Anschließend erreicht das Audio das Konferenz-Audio-Gateway oder die SIP-Kommunikationsplattform.

Von dort kann das Audio in den Konferenzmischer eingespeist und über die Tonanlage des Raums wiedergegeben werden. So können die Teilnehmer die Funknutzer über vorhandene Konferenzlautsprecher oder PA-Geräte hören.

Vom Konferenzraum zu Funknutzern

Wenn jemand im Konferenzraum spricht, sendet der Mischer Audio an das Konferenz-Audio-Gateway. Das Audio wird in SIP/VoIP umgewandelt und über das Netzwerk zum RoIP-Gateway übertragen. Danach aktiviert das RoIP-Gateway die PTT-Steuerung der Funkseite und sendet das Konferenz-Audio an den verbundenen Funkkanal.

Dies ist der Kern der Lösung. Das System muss nicht nur Audio zum Funkgerät senden, sondern auch die Funkübertragung korrekt auslösen. Wenn die Konferenzseite aufhört zu sprechen, gibt das Gateway PTT frei, damit Funknutzer antworten können.

Flexible Netzwerkpfade

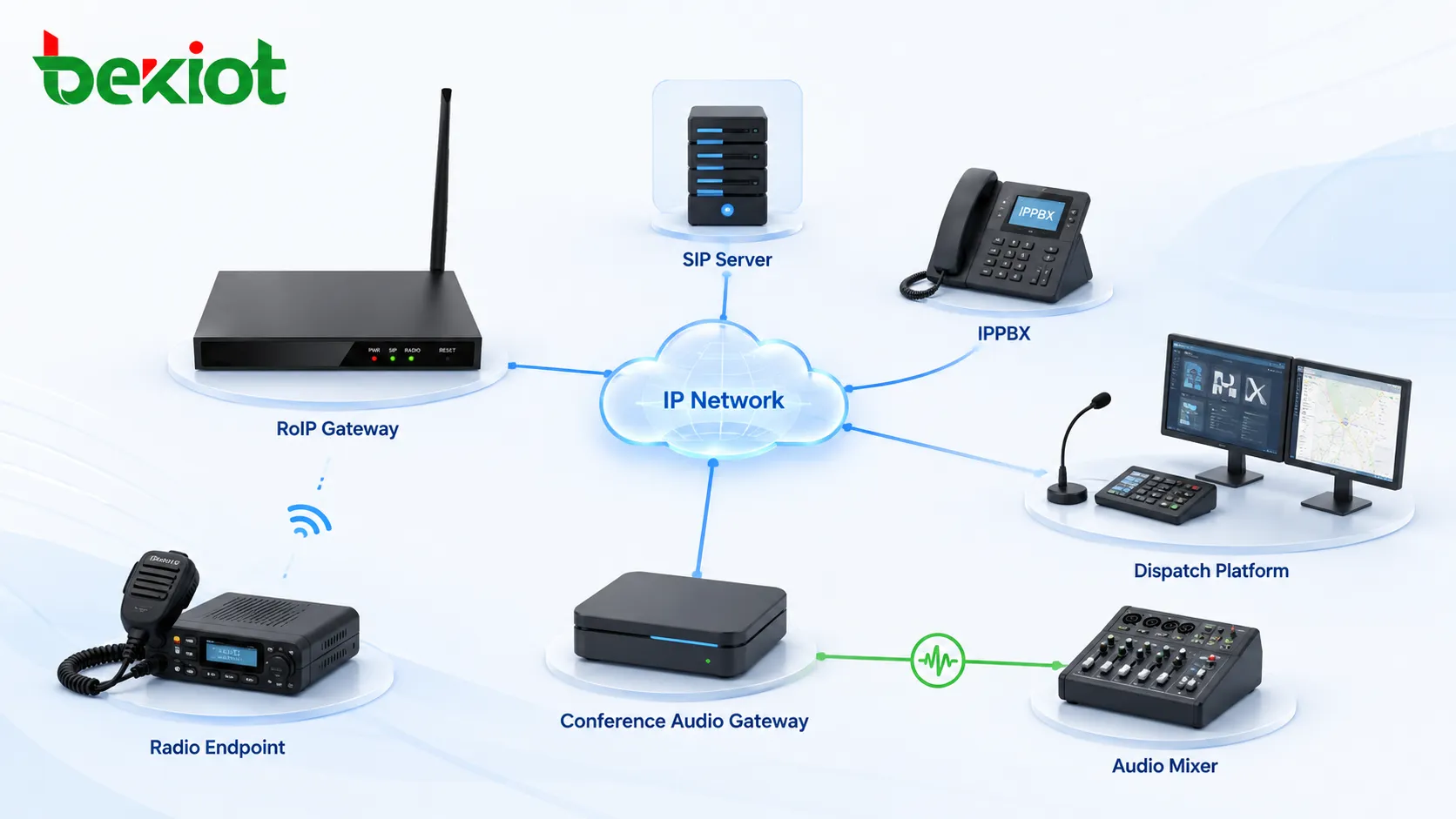

Die beiden Gateways können direkt über ein IP-Netz verbunden werden, oder sie können an einem vorhandenen SIP-Server, IP-PBX, Dispositionssystem oder Führungskommunikationssystem registriert werden. Direkte Vernetzung eignet sich für einfache Punkt-zu-Punkt-Anwendungen, während SIP-Plattformintegration besser für größere Systeme mit Routing, Aufzeichnung, Überwachung, Konferenz oder Mehrstandortkommunikation geeignet ist.

Diese Flexibilität macht die Architektur geeignet für Besprechungsräume, Notfallleitstellen, Betriebsräume, große Veranstaltungsorte, Verkehrsleitstellen, industrielle Kontrollräume und temporäre Feldführungs-Szenarien.

Kompatible Funk- und Kommunikationsumgebungen

Handfunkgeräte und Fahrzeugfunkgeräte

Eine gut ausgelegte RoIP-Integration kann sowohl Handfunkgeräte als auch Fahrzeugfunkgeräte unterstützen. Die genaue Verbindung hängt von Zubehörschnittstelle, Mikrofon- und Lautsprecherweg, PTT-Steuerleitung, elektrischem Pegel und Kabeldesign ab.

Kundenspezifische Verdrahtung ist häufig erforderlich, weil verschiedene Funkgeräte unterschiedliche Pinbelegungen und Erkennungsverfahren haben. Manche Funkgeräte erkennen zum Beispiel, ob ein externes Lautsprechermikrofon oder Headset angeschlossen ist. Das Gateway-Kabel muss dieses Verhalten möglicherweise nachbilden, damit das Funkgerät korrekt arbeitet.

Analoge und digitale Funksysteme

Diese Architektur kann mit vielen Funkumgebungen eingesetzt werden, darunter analoge Funkgeräte, digitale Bündelfunksysteme, DMR, PDT, TETRA, VHF-Flugfunk, Seefunk und Kurzwellenfunksysteme. Ziel ist es, Audio und Steuersignal der Funkseite in einen Sprachpfad umzuwandeln, der von IP-Kommunikationssystemen verarbeitet werden kann.

Da sich diese Funksysteme in Verhalten und Schnittstellenanforderungen unterscheiden, sind Projekttests wichtig. Audiopegel, Impedanz, Sendeverzögerung, PTT-Timing und Geräuschumgebung sollten vor der endgültigen Bereitstellung geprüft werden.

Interconnection mit Videokonferenzen

In einigen Projekten kann das RoIP-Gateway auch mit einem Videokonferenzsystem verbunden werden. Dadurch kann eine vorhandene Besprechungsumgebung mit Funknutzern kommunizieren, ohne die Konferenzplattform zu ersetzen.

Ein Konferenzraum kann beispielsweise Mikrofone, Lautsprecher, Kameras und Videokonferenztechnik für die Fernzusammenarbeit nutzen, während Einsatzteams weiterhin Funkgeräte verwenden. Durch Gateway-Integration kann das Funk-Audio Teil des Kommunikationsablaufs der Videokonferenz werden.

Überlegungen zum Systemdesign

Audiopegel und Schnittstellenanpassung

Konferenzmischer und Funkgeräte verwenden nicht immer dieselben Audiopegel oder Schnittstellenstandards. Mischer können symmetrische Audioschnittstellen nutzen, während Funkgeräte oft Zubehöranschlüsse für Lautsprechermikrofone oder Headsets verwenden. Eine falsche Pegelanpassung kann zu geringer Lautstärke, Verzerrung, Rauschen oder instabiler Übertragung führen.

Das Design sollte Eingangs- und Ausgangspegel, Erdung, Kabelabschirmung, Steckertyp, Impedanz und möglichen Bedarf an galvanischer Trennung prüfen. In professionellen Räumen helfen symmetrisches Audio und korrekte Verkabelung, Brummen, Störungen und Signalverlust zu reduzieren.

PTT-Timing und Sprachsteuerung

Das PTT-Timing beeinflusst die Nutzererfahrung. Wird PTT zu spät ausgelöst, kann der Anfang der Konferenzrede verloren gehen. Wird es zu lange gehalten, können Funknutzer nicht schnell antworten. Ist es zu empfindlich, kann Hintergrundgeräusch aus dem Raum versehentlich den Funkkanal auslösen.

Eine gute Gateway-Konfiguration sollte Sendeverzögerung, Freigabeverzögerung, Schwelle der Spracherkennung, manuelle Auslöseoptionen und Prioritätsregeln berücksichtigen. Diese Einstellungen helfen, dass sich das System in echten Besprechungen und Führungsumgebungen natürlicher verhält.

Platzierung der Funktechnik

Die Funkqualität hängt stark vom Standort ab. Ein Konferenzraum kann tief in einem Gebäude liegen und von Wänden, Metallstrukturen oder elektronischen Geräten umgeben sein. Das ist nicht unbedingt ideal für stabile Funkkommunikation.

Eine getrennte Gateway-Architektur erlaubt es, Funkgerät und Antenne dort zu platzieren, wo die Abdeckung besser ist, während das Audio-Gateway des Raums nahe am Mischer bleibt. Dadurch verbessern sich sowohl Funkleistung als auch Zuverlässigkeit des Audiosystems.

Wo diese Integration nützlich ist

Notfall-Führungsräume

Notfallleitstellen müssen häufig gleichzeitig mit Funknutzern, Einsatzkräften, Behörden und entfernten Experten kommunizieren. Durch die Verbindung von Funkgeräten mit dem Konferenz-Audiosystem können Führungskräfte im Raum den Funkverkehr hören und bei Bedarf zurücksprechen.

Große Veranstaltungsorte und Eventbetrieb

Messezentren, Stadien, Hotels, Konferenzhallen und öffentliche Veranstaltungen nutzen oft sowohl Raum-Audiosysteme als auch Funkkommunikation. Gateway-Integration hilft Veranstaltungsleitern, Sicherheitsteams, Technikern und Kontrollräumen, in einer gemeinsamen Sprachumgebung zu koordinieren.

Industrielle und verkehrstechnische Kontrollräume

Fabriken, Bergwerke, Häfen, Bahnen, Flughäfen, Autobahnen und Versorgungsanlagen nutzen häufig Funk für Feldeinsätze, während Kontrollräume IP-Telefonie, Konferenz-Audio, Dispositionskonsolen und Aufzeichnungssysteme verwenden. Eine gatewaybasierte Architektur verbindet diese unterschiedlichen Systeme, ohne jedes Team zum Gerätewechsel zu zwingen.

Bereitstellungs-Checkliste

Funkmodell und Kabelanforderungen bestätigen

Das Projekt sollte zuerst Funkmarke, Modell, Steckertyp, PTT-Methode, Audio-Eingangs- und Ausgangspegel sowie die Notwendigkeit einer Headset-Erkennung bestätigen. Diese Details bestimmen, ob ein Standard- oder Sonderkabel benötigt wird.

Kommunikationspfad definieren

Das Team sollte entscheiden, ob die Gateways direkt verbunden, an einem SIP-Server registriert, mit einer IP-PBX verbunden, in eine Dispositionsplattform eingebunden oder in ein Videokonferenzsystem integriert werden. Diese Entscheidung beeinflusst Nummerierung, Routing, Aufzeichnung und Betriebssteuerung.

Mit realem Raum-Audio testen

Tests sollten im tatsächlichen Konferenzraum oder in einer ähnlichen Umgebung stattfinden. Mikrofonaufnahme, Lautsprecherlautstärke, Echo, Hintergrundgeräusch, PTT-Auslösung, Freigabetiming und Klarheit des Funk-Audios sollten vor Live-Event oder Führungsbetrieb geprüft werden.

Fazit

Zweiwege-Funkgeräte mit einem Konferenzmischer zu verbinden, ist nicht einfach ein Kabelproblem. Funksysteme arbeiten mit Halbduplexkommunikation und PTT-Steuerung, während Konferenzräume und Audiomischer für kontinuierliche Audioumgebungen ausgelegt sind. Damit beide Systeme zuverlässig kommunizieren, muss das Design Audio-Umsetzung, PTT-Steuerung, SIP/VoIP-Netzwerk, Schnittstellenanpassung und Installationsstandort berücksichtigen.

Eine praktische Lösung ist ein RoIP-Gateway für die Funkseite und ein Konferenz-Audio-Gateway für die Mischerseite. Diese Architektur ermöglicht die Kommunikation zwischen Funknutzern und Konferenzteilnehmern über IP-Netze, SIP-Server, IP-PBX-Systeme, Dispositionsplattformen oder Videokonferenzsysteme.

Mit korrekter Planung kann das System Führungsräume, große Veranstaltungsorte, industrielle Kontrollräume, Notfalleinsätze und Mehrstandortkoordination unterstützen und gleichzeitig die normalen Arbeitsgewohnheiten von Funknutzern und Konferenzraumnutzern beibehalten.

FAQ

Kann ein Konferenzmischer Funk-PTT direkt auslösen?

Die meisten Standardmischer können Funk-PTT nicht direkt auslösen. Sie können Audio ausgeben, liefern aber normalerweise kein Steuersignal, das zum Belegen des Funksprechkanals erforderlich ist. Für zuverlässigen Betrieb ist ein Gateway oder eine Steuerschnittstelle erforderlich.

Ist symmetrisches Audio für jedes Projekt erforderlich?

Nicht immer, aber symmetrisches Audio wird für professionelle Besprechungsräume, lange Kabelwege und Umgebungen mit möglichem elektrischem Rauschen empfohlen. Es hilft, Störungen zu reduzieren und das Audiosignal sauberer zu halten.

Können mehrere Funkgeräte an ein Konferenzsystem angeschlossen werden?

Ja, aber die Architektur sollte Kanalrouting, Sprechpriorität, Gateway-Anzahl und unabhängige Steuerung jedes Funkkanals definieren. Größere Systeme benötigen möglicherweise mehrere Gateways oder eine Dispositionsplattform.

Hört der Konferenzraum den gesamten Funkverkehr?

Das hängt von Routing und Konfiguration ab. Das System kann so ausgelegt werden, dass der gesamte Funkverkehr, nur ausgewählte Kanäle oder nur über eine Dispositions- oder SIP-Plattform initiierte Gespräche in den Raum gesendet werden.

Was sollte vor dem Live-Einsatz getestet werden?

Das Projekt sollte PTT-Timing, Verlust der ersten Silbe, Echo, Audiopegel, Auslösung durch Geräusche, Funkabdeckung, Netzwerkverzögerung, SIP-Registrierung, Aufzeichnungsverhalten und Notfall-Fallback-Verfahren testen.
