Zuverlässige Sprachkommunikation wird schwierig, wenn Arbeiter von Produktionsmaschinen, Lüftungsanlagen, Fahrzeugbewegungen, Kompressoren oder Materialtransportgeräten umgeben sind. Unter diesen Bedingungen reicht es selten aus, nur ein lauteres Telefon zu installieren. Der gesamte Kommunikationspfad – vom Mikrofon und Hörer über das IP-Netzwerk, den Vermittlungsserver bis zum Bediener im Kontrollraum – muss auf die tatsächliche akustische und betriebliche Umgebung ausgelegt werden.

Ein effektives Industrie-Telefonsystem sollte es dem Personal ermöglichen, einen eingehenden Anruf zu bemerken, Sprachbefehle zu verstehen, einen Vorfall ohne Verzögerung zu melden und während anormaler Betriebsbedingungen verbunden zu bleiben. Dies erfordert ein koordiniertes Design, das akustische Leistung, Umweltschutz, Anrufweiterleitung, Netzwerkverfügbarkeit, Stromversorgungskontinuität und Wartbarkeit abdeckt.

Beginnen Sie mit einer akustischen und betrieblichen Untersuchung

Der Systementwurf sollte am Installationsort beginnen und nicht mit einem Produktkatalog. Lärmpegel, Arbeiterbewegungen, Schutzausrüstung und Notfallverfahren beeinflussen alle den Typ und den Standort jedes Kommunikationsendgeräts.

Der Umgebungslärm sollte unter repräsentativen Betriebsbedingungen gemessen werden. Ein Messwert, der bei stillstehender Ausrüstung aufgenommen wird, spiegelt möglicherweise nicht die Umgebung während der Produktion, der Beladung, des Lüftungsstarts oder der Wartung wider. Die Messungen sollten daher den normalen Betrieb, Spitzenaktivitäten und alle temporären Prozesse abdecken, die die akustische Umgebung erheblich verändern.

Die Untersuchung sollte auch die Art des Lärms identifizieren. Kontinuierlicher Maschinenlärm mit niedriger Frequenz wirkt sich anders auf die Kommunikation aus als intermittierender Schlaglärm, Warnsignale oder vorbeifahrende Fahrzeuge. Der durchschnittliche Schalldruckpegel allein erklärt möglicherweise nicht, ob Sprache verständlich bleibt.

Ingenieure sollten die folgenden Informationen für jeden vorgeschlagenen Rufpunkt aufzeichnen:

• Typische und Spitzen-Umgebungsgeräuschpegel während des tatsächlichen Betriebs.

• Ob der Lärm kontinuierlich, intermittierend oder stark variierend ist.

• Die Entfernung zwischen dem Benutzer und dem Telefon.

• Ob Arbeiter Helme, Handschuhe, Gehörschutz oder Atemschutzmasken verwenden.

• Die Zeit, die benötigt wird, um den nächsten Kommunikationspunkt zu erreichen.

• Die lokale Exposition gegenüber Staub, Wasser, Chemikalien, Vibration, Hitze oder elektromagnetischen Störungen.

• Ob der Punkt für Routineanrufe, Betriebsdisposition oder Notfallhilfe vorgesehen ist.

Der Arbeitsablauf ist ebenso wichtig. Ein Wartungstechniker muss möglicherweise mehrere Nebenstellen wählen, während ein Arbeiter an einem Notrufpunkt möglicherweise nur den Hörer abheben oder eine Taste drücken muss, um den Kontrollraum zu erreichen. Ein Endgerät sollte nicht mehr Bedienschritte umfassen, als die Situation zulässt.

Übersetzung der Standortbedingungen in Endgeräteanforderungen

Sobald die Untersuchung abgeschlossen ist, kann jedem Bereich eine geeignete Endgerätespezifikation zugewiesen werden. Das erforderliche Gehäuse, die akustische Schnittstelle und die Rufmethode können zwischen einem Kontrollraum, einer Produktionswerkstatt, einem Tunnel, einem Ladebereich und einem Außenbereich für Geräte erheblich variieren.

Hörer- oder Freisprechbetrieb

Ein Hörer ist in Bereichen mit anhaltendem hohem Lärm oft vorzuziehen, da der Empfänger nahe am Ohr des Benutzers und das Mikrofon nahe am Mund positioniert ist. Diese physische Anordnung kann die Sprachaufnahme verbessern und die Menge an Umgebungsgeräuschen reduzieren, die in den Anruf gelangen.

Freisprechendgeräte sind nützlich, wenn Arbeiter keinen Hörer halten können oder wenn mehrere Personen dasselbe Gespräch hören müssen. Ihre Leistung hängt jedoch stark von der Montageposition, der Mikrofonrichtcharakteristik, dem Lautsprecher-Ausgang und akustischen Reflexionen ab. In sehr lauten Räumen kann ein Freisprechendgerät eine Akustikhaube oder eine geschütztere Installationsposition erfordern.

Benachrichtigung über eingehende Anrufe

Ein Kommunikationspunkt ist wirkungslos, wenn Arbeiter einen eingehenden Anruf nicht wahrnehmen können. Der akustische Ruf sollte gegen den gemessenen Hintergrundgeräuschpegel an der Benutzerposition bewertet werden, nicht nur gegen die Nennleistung, die in der Nähe des Geräts gemessen wurde.

Eine unbegrenzte Erhöhung der Lautstärke kann zu Verzerrungen führen, zusätzliche Lärmbelastung verursachen und nahe gelegene Alarme stören. Wenn die akustische Benachrichtigung unzuverlässig ist, sollte das Design den Ton mit einem visuellen Blinklicht, einer Leuchte oder einer lokalen Anzeige kombinieren. Die visuelle Benachrichtigung ist besonders wertvoll, wenn Gehörschutz vorgeschrieben ist.

Sprachaufnahme und -ausgabe

Das Mikrofon sollte die Sprache in der Nähe des Benutzers bevorzugen und gleichzeitig den Maschinenlärm in der Umgebung reduzieren. Ein rauschunterdrückender Hörer, eine geeignete Mikrofonempfindlichkeit und ein kontrollierter Eingangsverstärkung liefern normalerweise bessere Ergebnisse als die bloße Anwendung maximaler Verstärkung.

Die Ausgangslautstärke muss ebenfalls einstellbar bleiben. Ein für die Spitzenproduktion geeigneter Pegel kann während Stillstands- oder Wartungszeiten unangenehm sein. Eine getrennte Anpassung für Hörer, Lautsprecher und externen Lautsprecher kann dem System helfen, sich an wechselnde Betriebsbedingungen anzupassen.

Schutz vor Umwelteinflüssen

Die Gehäuseschutzart muss der tatsächlichen Exposition entsprechen. Staubbeständigkeit, Wasserschutz, Korrosionsbeständigkeit, Schlagfestigkeit und Betriebstemperatur sollten separat bewertet werden. Ein im Freien installiertes Telefon benötigt möglicherweise Schutz vor Regen und UV-Strahlung, während ein Endgerät in einem Abwaschbereich mit Druckwasser und Reinigungschemikalien konfrontiert sein kann.

Der Schlagfestigkeit ist auch in Bereichen mit Werkzeugen, Karren, Fahrzeugen oder häufigem öffentlichen Zugang wichtig. Kabeleinführungen, Montagehardware, Hörerschnüre und Gabelumschalter sollten die gleiche Aufmerksamkeit erhalten wie das Hauptgehäuse, da diese Komponenten häufige mechanische Ausfallstellen darstellen.

Gefahrenbereiche erfordern eine zusätzliche Bewertung. Ein wetterfestes Telefon ist nicht automatisch für eine Atmosphäre mit brennbaren Gasen oder brennbarem Staub geeignet. Wenn eine Zertifizierung für den Gefahrenbereich erforderlich ist, müssen das Endgerät, Zubehör, die Verkabelung und die Installationsmethode alle der geltenden Standortklassifizierung entsprechen.

Eine praktische wasserdichte Endgeräteoption

Für nasse, staubige oder exponierte Kommunikationspunkte kann das wasserdichte Industrie-Telefon EX-BT27 als ein Endgerät innerhalb des größeren Systems betrachtet werden. Es unterstützt SIP 2.0, ein IP66-Gehäuse, IK10-Schlagfestigkeit, PoE, konfigurierbare Hotline-Wahl, automatische Annahme und einstellbare Audiopegel. Sein angegebener Betriebstemperaturbereich liegt bei -40 °C bis +60 °C.

Diese Eigenschaften machen es relevant für Tunnel, Versorgungskorridore, Produktionswerkstätten, Energieanlagen, Häfen und andere Orte, an denen ein normales Bürotelefon keinen ausreichenden Umweltschutz bieten würde. Die endgültige Eignung sollte jedoch anhand der akustischen Messungen des Projekts, der Gefahrenbereichsklassifizierung und des Netzwerkdesigns bestätigt werden.

Verwandtes Produkt:    EX-BT27 Industrielles wasserdichtes Telefon

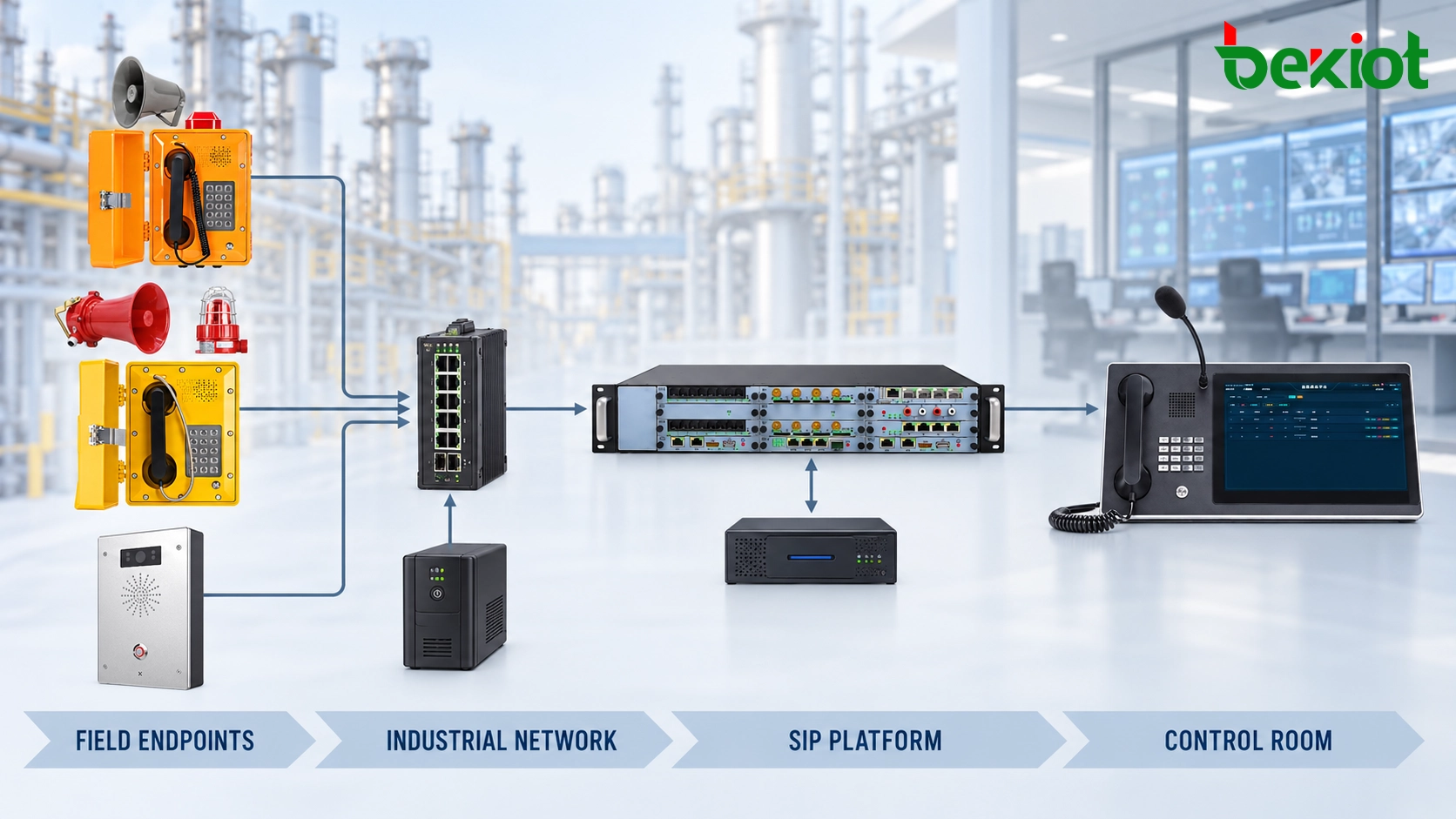

Aufbau des Systems um eine robuste SIP-Architektur

Industrie-Telefone sollten als Teil eines betrieblichen Kommunikationssystems behandelt werden und nicht als isolierte Endpunkte. Eine typische Architektur umfasst Feldtelefone, Zugangsswitches, einen SIP-Server oder eine IP-TK-Anlage, Bedienkonsolen, Aufzeichnungsdienste und Schnittstellen zu Durchsage- oder Vermittlungsplattformen.

Wenn ein Feldbenutzer den Hörer abhebt, kann das Telefon einen Wählton bereitstellen, eine vordefinierte Nebenstelle anrufen oder automatisch eine Notfallposition anrufen. Die SIP-Plattform wendet die Anrufweiterleitungsregeln an und leitet den Anruf an den entsprechenden Kontrollraumbediener, die Bereitschaftsgruppe oder ein Backup-Ziel weiter.

Die standardisierte SIP-Architektur ermöglicht es, dasselbe Netzwerk für mehrere Kommunikationsfunktionen zu nutzen:

• Punkt-zu-Punkt-Anrufe zwischen Feldpersonal und dem Kontrollraum.

• Hotline-Anrufe, die durch Abheben des Hörers ausgelöst werden.

• Vorrangige Anrufe an Notfall- oder Wartungsteams.

• Gruppendurchsagen in ausgewählte Betriebszonen.

• Automatische Annahme für Fernansagen.

• Anrufweiterleitung, Eskalation und Bereitschaftsgruppen-Routing.

• Aufzeichnung und Ereigniszuordnung für die Vorfallsnachbearbeitung.

Trennung der Signalisierung vom Medienpfad

Eine erfolgreiche SIP-Registrierung bestätigt nicht, dass die Sprachkommunikation korrekt funktioniert. Die SIP-Signalisierung stellt den Anruf her und steuert ihn, während RTP normalerweise die Audioinhalte überträgt. Firewalls, Routing-Richtlinien und Netzwerkadressübersetzung können daher die Registrierung erlauben, aber den Medienstrom blockieren oder falsch weiterleiten.

Bei der Inbetriebnahme sollte die bidirektionale Audioübertragung über jeden erforderlichen Netzwerkpfad überprüft werden. Dies umfasst Anrufe innerhalb eines Subnetzes, zwischen Betriebszonen und über jegliche Weitverkehrs- oder redundante Verbindungen.

Kontrolle von Verzögerung, Jitter und Paketverlust

Industrieller Sprachverkehr nutzt relativ wenig Bandbreite, ist jedoch anfällig für Netzwerkbeeinträchtigungen. Übermäßige Verzögerung erschwert Gespräche, variable Verzögerung führt zu abgehackter Sprache, und Paketverlust kann wichtige Wörter aus einem Notfallbericht löschen.

Dem Sprachverkehr sollten über den gesamten Pfad hinweg angemessene Quality-of-Service-Richtlinien zugewiesen werden. Die Konfiguration allein am Telefon reicht nicht aus, wenn Switches, Router oder WAN-Dienste die Verkehrsklassifizierung ignorieren. Die Netzwerkauslastung sollte auch während Spitzenzeiten getestet werden, nicht nur bei geringer Netzlast.

Bereitstellung unabhängiger Strompfade

PoE kann die Feldinstallation vereinfachen, indem Strom und Daten über ein einziges Ethernet-Kabel übertragen werden. Der vorgeschaltete Switch und der Kommunikationsserver müssen dann an eine geeignete unterbrechungsfreie Stromversorgung angeschlossen werden. Andernfalls wird ein lokales Telefon mit PoE-Unterstützung den Betrieb einstellen, sobald der Netzwerkschrank stromlos wird.

Kritische Designs können redundante Switches, diverse Glasfaserstrecken, redundante Serverinstanzen und sekundäre Kontrollraumpositionen umfassen. Die erforderliche Redundanz sollte durch eine Fehlermodusanalyse bestimmt werden, anstatt jede Komponente ohne definierte Wiederherstellungsstrategie zu duplizieren.

Platzierung der Rufpunkte gemäß den tatsächlichen Arbeitsabläufen

Die Anzahl der Endgeräte sollte nicht nur anhand der Grundfläche berechnet werden. Die Installationsplanung sollte Wegezeiten, physische Barrieren, Arbeiterrouten, Risikobereiche und den erwarteten Reaktionsprozess berücksichtigen.

Ein Arbeiter sollte keine laufenden Maschinen, Fahrspuren oder eingeschränkte Bereiche überqueren müssen, um ein Telefon zu erreichen. In Tunneln, Korridoren und langen Prozessbereichen werden Kommunikationspunkte normalerweise entlang der Wegstrecke verteilt. Zusätzliche Endgeräte können in der Nähe von Eingängen, Wartungsplattformen, Schutzräumen, Notausgängen und Geräten mit hoher Störungsmeldehäufigkeit erforderlich sein.

Jeder Rufpunkt sollte sichtbar und identifizierbar sein. Beschilderung, Beleuchtung und einheitliche Montagepositionen helfen den Arbeitern, das Telefon schnell zu finden, insbesondere bei Rauchentwicklung, Stromausfall oder in einer ungewohnten Notfallsituation.

Vermeidung schlechter akustischer Positionen

Ein Telefon, das direkt neben einem Motor, Lüfterauslass oder einer Metallbearbeitungsmaschine montiert ist, kann unabhängig von seiner Nennlautstärke schwierig zu bedienen sein. Eine kurze Verschiebung, das Hinzufügen einer teilweisen Schallbarriere oder die Installation in einer Kommunikationskabine kann eine größere Verbesserung bringen als eine Erhöhung der Verstärkerleistung.

Auch stark reflektierende Räume erfordern Aufmerksamkeit. Metallwände, Betontunnel und geschlossene Prozessräume können starke Nachhall erzeugen. Reflektierter Schall verringert die Verständlichkeit, weil frühere und spätere Sprachteile überlappen. Akustikhauben und gesteuerte Lautsprecherrichtung können diesen Effekt an einzelnen Rufpunkten begrenzen.

Einfaches Anrufverhalten entwerfen

Routinemäßige Betriebstelefone können eine Tastatur, ein Verzeichnis und mehrere Zielauswahlmöglichkeiten erfordern. Notfallpunkte sollten im Allgemeinen eine einfachere Interaktion verwenden, z. B. Abheben-zum-Anrufen oder Ein-Tasten-Wahl.

Die Anrufroute sollte den Standort automatisch identifizieren, sofern die Plattform diese Funktion unterstützt. Der Bediener sollte einen aussagekräftigen Namen wie „Förderbandlinie 2 Ost“ oder „Tunnel-Quergang 08“ sehen können, anstatt einer unerklärlichen Nebenstelle.

Wenn der primäre Bediener nicht innerhalb eines festgelegten Zeitraums antwortet, kann die Plattform den Anruf an eine andere Konsole, eine Bereitschaftsgruppe oder eine überwachte Fallback-Nummer weiterleiten. Eskalationsregeln sollten mit dem Betriebsteam abgestimmt und als Teil des Notfallverfahrens getestet werden.

Festlegung messbarer Abnahmekriterien

Herstellerangaben sind nützlich für die Geräteauswahl, aber die Systemabnahme muss auf der Leistung nach der Installation basieren. Verkabelung, Netzwerkverhalten, Montageposition, Umgebungsgeräusch und Bedienerkonfiguration können alle das Endergebnis beeinflussen.

Ein praktischer Abnahmetest vor Ort sollte die folgenden Prüfungen umfassen:

Die Sprachprüfung sollte vollständige betriebliche Sätze verwenden und nicht einen einfachen Testton. Ein Testton kann bestätigen, dass ein Audiopfad existiert, aber er zeigt nicht, ob ein Arbeiter einen Standort, eine Gerätenummer oder eine Notfallanweisung genau verstehen kann.

Die Tests sollten auch Benutzer mit ihrer normalen persönlichen Schutzausrüstung umfassen. Handschuhe können die Tastaturbedienung beeinträchtigen, während Gehörschutz, Helme und Atemschutzmasken die Art und Weise verändern können, wie der Hörer positioniert und verwendet wird.

Planung für langfristige Verfügbarkeit

Die Zuverlässigkeit hängt ebenso von der Wartung wie vom ursprünglichen Design ab. Industrie-Telefone können über lange Zeiträume ungenutzt bleiben und dann während eines Vorfalls lebenswichtig werden. Ein Gerät, das physisch intakt erscheint, kann dennoch ein beschädigtes Hörerkabel, eine blockierte Mikrofonöffnung, eine defekte visuelle Anzeige oder eine veraltete Netzwerkkonfiguration aufweisen.

Der Wartungsplan sollte die Inspektionshäufigkeit entsprechend der Umweltexposition und der betrieblichen Bedeutung festlegen. Feuchte, korrosive und vibrationsanfällige Bereiche erfordern normalerweise häufigere Inspektionen als saubere Innenbereiche.

Routinemäßige Kontrollen sollten den Gehäusezustand, die Montagesicherheit, Kabelverschraubungen, den Hörerbetrieb, die Tastaturreaktion, den Lautsprecherausgang, die Mikrofonaufnahme, die Netzwerkregistrierung und den vollständigen Anrufweg abdecken. Testanrufe sollten das tatsächliche Ziel oder eine überwachte Testposition erreichen, nicht nur am lokalen Wählton enden.

Die Konfigurationsunterlagen sollten Nebenstellennummern, SIP-Konten, IP-Adressen, VLAN-Zuweisungen, Switch-Ports, Anrufweiterleitungsregeln und Firmware-Versionen umfassen. Backups sollten nach genehmigten Änderungen aktualisiert werden, damit ausgefallene Geräte ersetzt werden können, ohne ihre Konfiguration manuell neu erstellen zu müssen.

Ein gut konzipiertes Industrie-Telefonsystem wird daher nicht durch ein einziges robustes Gerät definiert. Es ist ein koordinierter Kommunikationspfad, der unter den Betriebsbedingungen des Standorts zugänglich, verständlich und verwaltbar bleibt. Akustische Messung, geeignete Endgeräteauswahl, robustes Netzwerkdesign, praktische Platzierung und realistische Abnahmetests müssen zusammenwirken.

FAQ

Können Industrie-Telefonanrufe aufgezeichnet werden?

Ja. Wenn das Telefon mit einem kompatiblen SIP-Server, einer Vermittlungsplattform oder einem Aufzeichnungssystem verbunden ist, können Anrufe gemäß der Projektrichtlinie aufgezeichnet werden. Zugriffsberechtigungen, Aufbewahrungsfristen und lokale Datenschutzanforderungen sollten vor der Aktivierung der Aufzeichnung definiert werden.

Können mehrere Werke eine zentrale Kommunikationsplattform nutzen?

Ja. Mehrere Standorte können ihre Industrie-Telefone bei einer zentralisierten oder verteilten SIP-Architektur registrieren. Nebenstellenpläne, Standortbezeichnungen, Bandbreite, Cybersicherheit und WAN-Ausfallverhalten sollten so ausgelegt sein, dass ein Bediener sofort erkennen kann, woher jeder Anruf stammt.

Sollten Industrie-Telefone ein Netzwerk mit Bürocomputern teilen?

Sie können die gleiche physische Infrastruktur nutzen, aber Sprach-Endgeräte sollten normalerweise durch verwaltete VLANs, Zugriffskontrollrichtlinien und geeignete Quality-of-Service-Einstellungen getrennt werden. Dies verbessert die Verkehrskontrolle, Fehlerisolierung und Sicherheitsverwaltung.

Ist ein explosionsgeschütztes Telefon in jedem Werk erforderlich?

Nein. Explosionsgeschützte Geräte sind nur dort erforderlich, wo die formelle Gefahrenbereichsbewertung und die geltenden Vorschriften dies verlangen. Staub, Feuchtigkeit oder Außenexposition können ein wetterfestes Telefon erfordern, ohne dass ein explosionsgeschütztes Design notwendig ist.

Welche Ersatzteile sollten vor Ort vorgehalten werden?

Der Ersatzteilplan sollte den installierten Endgerätetyp und die Austauschzeit widerspiegeln. Übliche Artikel umfassen Hörer, verstärkte Kabel, Gabelumschalter, Tastenmodule, Kabelverschraubungen, Montagehardware und mindestens ein vorkonfiguriertes Ersatzendgerät für kritische Standorte.
