Ein Telefon-Gateway ist eine wichtige Zugangskomponente in VoIP-, Softswitch-, IP-TK-Anlagen- oder Unified-Communication-Systemen. Es ermöglicht IP-basierten Kommunikationsplattformen die Verbindung mit herkömmlichen Telefonleitungen, analogen Nebenstellen, E1-Strecken, Konferenz-Audioequipment, Funksystemen und anderen Bestands- oder feldeitigen Kommunikationsressourcen.

In vielen Projekten wird das Gateway zu schnell ausgewählt. Manche Anwender vergleichen nur die Portanzahl, die Gerätegröße oder den Hardwarepreis. Ein durchdachtes Gateway-Design sollte jedoch den Zugriffsort, den Schnittstellentyp, die Verkabelungsbedingungen, die Signalumgebung, den Erweiterungsbedarf, das Wartungsmodell und die Frage berücksichtigen, ob das System zentral oder dezentral aufgebaut wird. Deshalb werden Telefon-Gateways oft in zwei praxisnahe Bauformen unterteilt: integrierte Gateways und Standalone-Gateways.

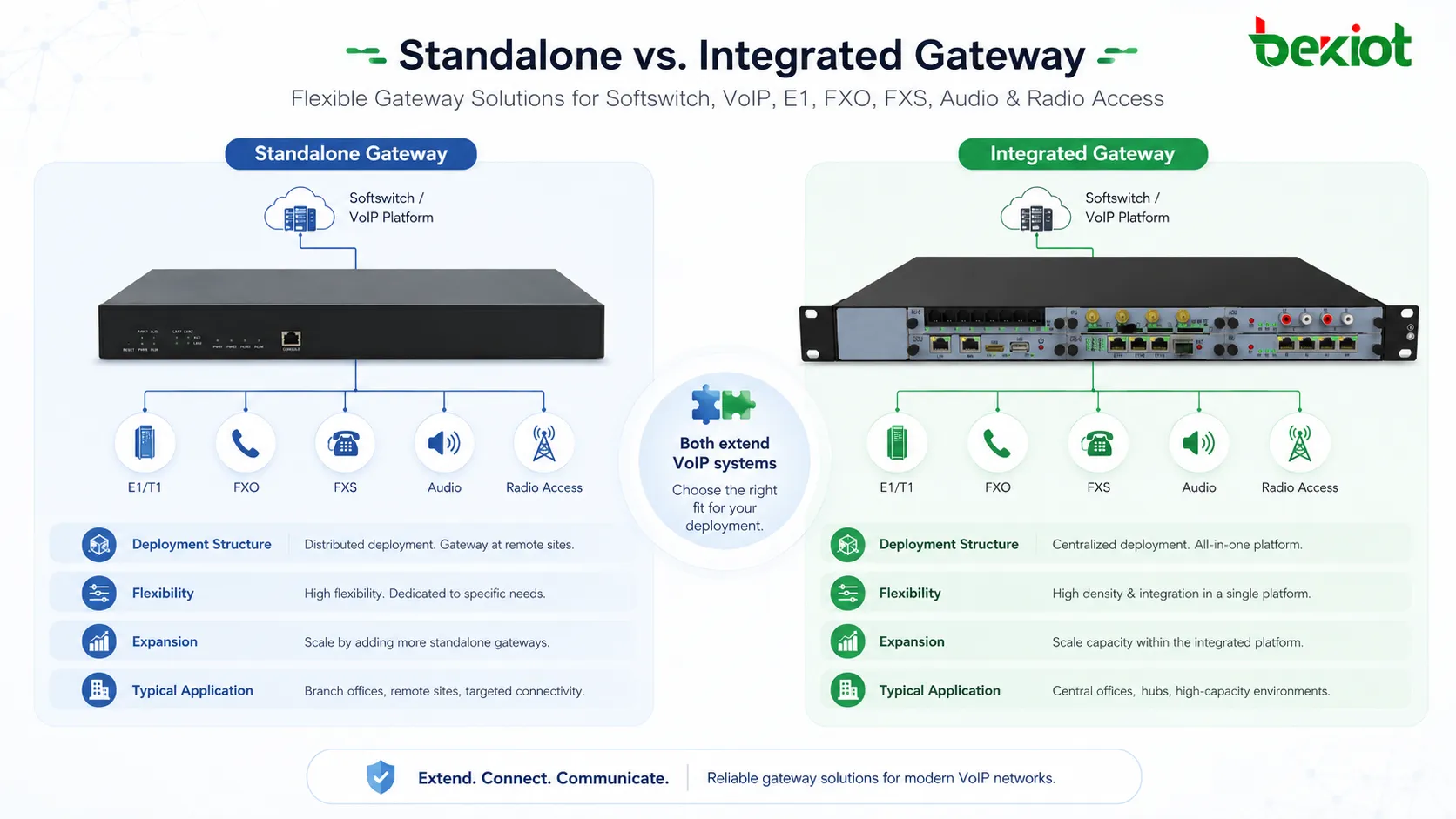

Zwei gängige Bauformen in Sprachzugangsprojekten

Ein integriertes Gateway verwendet in der Regel ein Chassis-, Rahmen- oder modulares Steckkartendesign. Unterschiedliche Dienstfunktionen werden über Schnittstellenkarten oder Funktionsmodule bereitgestellt. Beispielsweise kann eine E1-Karte für den digitalen Amtszugang genutzt werden, eine FXO-Karte schließt analoge Amtsleitungen an und eine FXS-Karte verbindet analoge Telefone, Faxgeräte oder Bestandsnebenstellen.

Diese Struktur ähnelt traditionellen großen Telefonvermittlungsanlagen. Sie eignet sich, wenn viele Schnittstellen in einem Kommunikationsraum konzentriert sind. Das Projektteam kann die benötigten Karten in dasselbe Chassis einbauen und die Ports von einem zentralen Standort aus verwalten.

Ein Standalone-Gateway konzentriert sich in der Regel auf eine Zugangsfunktion oder eine geringere Anzahl von Ports. Ein E1-Gateway dient dem digitalen Amtszugang. Ein FXO-Gateway verbindet analoge PSTN-Leitungen oder Amtsanschlüsse von Bestands-TK-Anlagen. Ein FXS-Gateway versorgt analoge Endgeräte. Einige kleine Geräte kombinieren FXO- und FXS-Ports für kleinere Büros oder einfache Telefonmigrationsprojekte.

Es gibt keinen absolut überlegenen Sieger zwischen den beiden Strukturen. Die richtige Wahl hängt von der tatsächlichen Projektverteilung ab. Sind die Zugriffsressourcen zentralisiert, kann ein integriertes Gateway effizient sein. Sind die Ressourcen über verschiedene Räume, Niederlassungen, Funkstandorte oder Außenstellen verteilt, sind Standalone-Gateways in der Regel einfacher zu installieren.

Wann ein modulares Chassis effizienter ist

Ein integriertes Gateway eignet sich für zentralisierten Telefonzugang mit hoher Dichte. Wenn ein Projekt über viele E1-Strecken, analoge Amtsleitungen oder analoge Nebenstellen im selben Technikraum verfügt, kann ein Chassis-basiertes Design die Anzahl unabhängiger Geräte im Schrank reduzieren.

In großen Organisationen kann dies die Systemstruktur übersichtlicher machen. Alle Gateway-Karten werden in einem Rahmen installiert, Stromversorgung und Schrankplatz werden gemeinsam geplant, und das Wartungsteam kann viele Ports von einem Gerätestandort aus verwalten. Dies ist nützlich in Kommunikationsräumen von Hauptverwaltungen, Campus-Kommunikationszentren, großen Migrationsprojekten von Unternehmens-TK-Anlagen und zentralisierten Projekten zum Zugang von Carrier-Amtsleitungen.

Ein weiterer Vorteil ist die Erweiterbarkeit. Verfügt das Chassis über genügend Steckplätze und Leistungsreserven, können später neue Karten hinzugefügt werden, wenn mehr Ports benötigt werden. Dies ist hilfreich für Projekte, die schrittweise von traditioneller Telefonie auf IP-basierte Kommunikation migrieren und dabei noch einige PSTN-, E1- oder Analogressourcen behalten.

Wenn zentralisierte Technik zur Einschränkung wird

Der Nachteil eines integrierten Gateways zeigt sich, wenn sich die Zugriffsressource nicht am selben Ort wie der Haupttechnikraum befindet. Beispielsweise benötigt ein Nebengebäude möglicherweise nur zwei analoge Amtsleitungen. Ist das Gateway in einem anderen Gebäude zentralisiert, kann das Projekt zusätzliche Verkabelung, Leitungsverlängerungen oder zusätzliche Übertragungstechnik erfordern. Dies erhöht Kosten und Fehlerquellen.

Dasselbe Problem kann bei der Konferenz-Audiointegration auftreten. Ein Audio-Gateway sollte oft in der Nähe des Mischers, Audioprozessors oder Konferenzsystems platziert werden. Muss das Gateway in einem zentralen Chassis weit entfernt vom Besprechungsraum verbleiben, können Verkabelung und Signalanpassung umständlich werden.

Die Funkintegration ist noch standortabhängiger. Ein Funk-Gateway muss möglicherweise dort installiert werden, wo die Funksignalqualität besser ist, wo Antennen korrekt platziert werden können oder wo die Interferenzen geringer sind. Wird das Gateway in einen zentralen Schrank gezwängt, entspricht die tatsächliche Funkkommunikationswirkung möglicherweise nicht den Erwartungen.

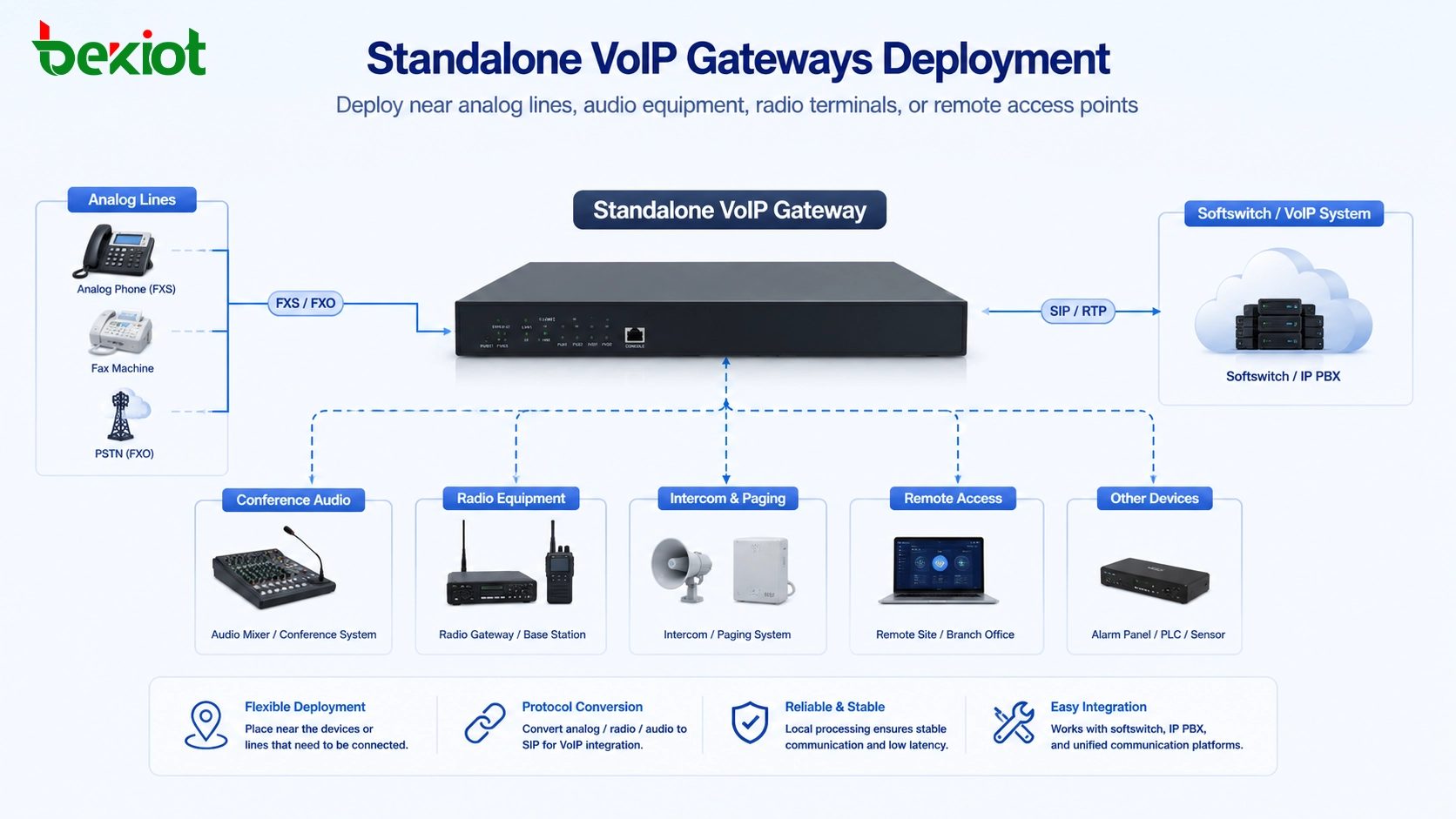

Warum kleinere Gateways für verteilte Standorte geeignet sind

Standalone-Gateways sind flexibler, weil sie in der Nähe des tatsächlichen Zugangspunkts installiert werden können. Befinden sich analoge Leitungen in einer Zweigstelle, kann das FXO-Gateway dort eingebaut werden. Werden analoge Telefone in einer Werkstatt genutzt, kann ein FXS-Gateway näher an den Telefonen platziert werden. Soll ein Funkendgerät angeschlossen werden, kann ein Funk-Gateway in der Nähe des Funkgeräts und des Antennensystems installiert werden.

Diese verteilte Struktur ist nützlich für Zweigstellen, temporäre Befehlsstellen, Werksbereiche, entfernte Stationen, Industrieanlagen, Besprechungsräume und Funkzugangspunkte. Solange das Gateway den SIP-Server, die IP-TK-Anlage oder den Softswitch über das Netzwerk erreichen kann, muss es sich nicht physisch in der Nähe der Hauptplattform befinden.

Standalone-Gateways machen auch die Fehlersuche übersichtlicher. Tritt ein Problem mit einer Telefonleitung auf, können Techniker das spezifische FXO-Gateway an diesem Standort prüfen. Schlägt die Registrierung einer analogen Nebenstelle fehl, können sie das FXS-Gateway überprüfen. Ist die Funkübertragung unstabil, können sie Funksignal, Antenne, Audiokabel und Gateway-Registrierung getrennt untersuchen. Die Fehlergrenze lässt sich in der Regel leichter eingrenzen.

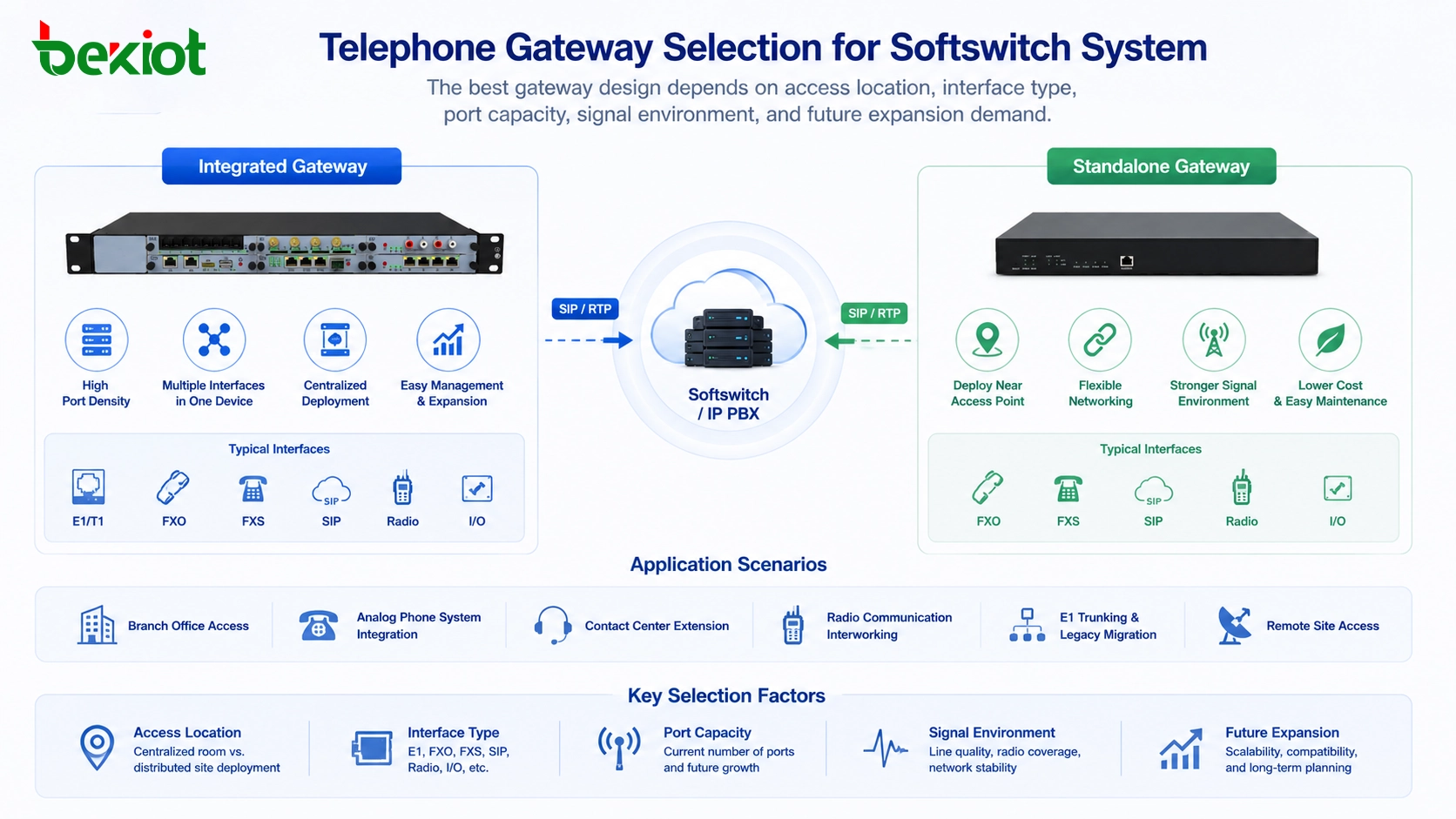

Die Schnittstellenplanung sollte an erster Stelle stehen

Bevor entschieden wird, ob ein integriertes oder ein Standalone-Gateway verwendet werden soll, sollte das Projektteam zunächst die benötigten Schnittstellen ermitteln. E1-Gateways werden üblicherweise für digitale Amtsverbindungen genutzt. FXO-Gateways dienen analogen Amtsleitungen oder Amtsanschlüssen von Bestands-TK-Anlagen. FXS-Gateways werden für analoge Telefone, Faxgeräte, Notruftelefone, Aufzugtelefone oder alte analoge Nebenstellen verwendet.

Audio-Gateways können zum Anschluss von Konferenzmischern, ELA-Systemen, analogen Audiogeräten oder Audioprozessoren in Befehlsstellen eingesetzt werden. Funk-Gateways können Handfunkgeräte, Fahrzeugfunkgeräte, Basisstationen oder Bündelfunkendgeräte anbinden und Funksprache in SIP-Kommunikation umwandeln.

Ist der Schnittstellentyp geklärt, gilt es im nächsten Schritt, den physischen Standort jeder Zugriffsressource zu prüfen. Befinden sich alle Amtsleitungen, Leitungen und Nebenstellen in einem Technikraum, kann ein zentrales integriertes Gateway sinnvoll sein. Verteilen sich die verschiedenen Zugriffsressourcen auf mehrere Gebäude oder Außenbereiche, bieten Standalone-Gateways in der Regel einen praktikableren Bereitstellungspfad.

Verwandte Produktvorstellung: Becke Telcom VoIP-Gateway

Kosten sollten Installation und Wartung umfassen

Die Gateway-Kosten umfassen nicht nur den Anschaffungspreis des Geräts. Ein Projekt sollte auch Schrankplatz, Verkabelungslänge, Stromversorgung, Installationsaufwand, Ersatzteile, Wartungszugang und zukünftige Erweiterungen einkalkulieren. Ein Chassis-Gateway mag anfangs teurer erscheinen, kann aber kosteneffizient sein, wenn viele Ports zentralisiert werden.

Andererseits kann ein kleines Standalone-Gateway wirtschaftlicher sein, wenn an einem entfernten Punkt nur wenige Ports benötigt werden. Es vermeidet lange analoge Kabelstrecken und ermöglicht dem System, das bestehende IP-Netzwerk für die Kommunikation zu nutzen. An verteilten Standorten kann dies die Baukomplexität reduzieren und die Wartungseffizienz verbessern.

Auch der langfristige Betrieb sollte bedacht werden. Verwendet ein Projekt viele unabhängige Gateways, sollte das System zentrale Überwachung, Konfigurationssicherung, Firmware-Management und Protokollprüfung unterstützen. Kommt ein integriertes Chassis zum Einsatz, sollten Verfügbarkeit von Ersatzkarten, Stromredundanz und Chassis-Kapazität vorab geprüft werden.

Ein gemischtes Design ist oft die beste Lösung

Viele reale Projekte verwenden nicht nur einen Gateway-Typ. Eine Softswitch- oder Unified-Communication-Plattform kann ein integriertes Gateway für zentrale E1-Strecken und analogen Zugang mit hoher Dichte nutzen, während Standalone-Gateways für Zweigstellen, Konferenzaudio, entfernte analoge Leitungen, Funksysteme und temporäre Befehlsstellen eingesetzt werden.

Dieses hybride Design vereint die Vorteile beider Modelle. Zentralisierte Ressourcen verbleiben im Haupttechnikraum, während verteilte Zugangspunkte kleinere Gateways näher an der tatsächlichen Signalquelle nutzen. Die SIP-Plattform oder der Softswitch verwaltet dann alle Gateways als Teil desselben Kommunikationsnetzes.

Beispielsweise kann ein Campus-Kommunikationssystem ein integriertes Gateway im zentralen Kommunikationsraum für den Hauptamtszugang nutzen. Gleichzeitig können eigenständige FXO- oder FXS-Gateways in Sicherheitszentralen, Werkstätten, Wirtschaftsgebäuden oder Notrufbereitschaftsräumen installiert werden. Ein Funk-Gateway kann in der Nähe der Funkbasisstation, ein Audio-Gateway im Besprechungsraum oder der Befehlsstelle eingerichtet werden.

Becke Telcom  kann in solchen Projekten in Betracht gezogen werden, wenn Anwender VoIP-Gateway-Zugang, SIP-Interkonnektion, Migration von Bestandstelefonie und praktische Integration mit Leitstellen- oder Unified-Communication-Plattformen benötigen.

Auswahlleitfaden für typische Szenarien

Technische Details, die die Stabilität beeinflussen

Die Gateway-Stabilität hängt von mehr als nur der SIP-Registrierung ab. Bei E1-Strecken muss das Projekt die Signalisierungsart, Taktsynchronisation, Rahmenstruktur, Leitungscodierung, netzbetreiberseitigen Parameter und Rufnummernzuweisung bestätigen. Sind diese Parameter falsch, können Anrufe selbst bei korrekt angeschlossenem physischem Kabel fehlschlagen.

Bei FXO-Ports sollten Ingenieure die Leitungsspannung, das Anrufer-ID-Format, die Auslöseerkennung, die Impedanz, die Echounterdrückung, das Rufverhalten und die Frage prüfen, ob die Leitung direkt von einem Netzbetreiber oder von einer alten TK-Anlage kommt. Bei FXS-Ports sollte das Projekt die Rufspannung, die Kompatibilität mit analogen Telefonen, die Faxanforderung, das Verhalten von Notruftelefonen und die Leitungsentfernung verifizieren.

Bei der SIP-Integration ist auch das Design des Wählplans wichtig. Das Gateway sollte zum Nummerierungsplan des Softswitches oder der IP-TK-Anlage passen. Abgehende Route, ankommende Route, Präfixregeln, Regeln für die Anrufer-ID, Codec-Auswahl, DTMF-Modus und Ausweichroute sollten vor der Endabnahme getestet werden.

Planung von Zuverlässigkeit und Betrieb

In Unternehmens- und Industriekommunikationsprojekten unterstützen Gateways häufig wichtige Sprachkanäle. Daher sollte das System Sicherung und Wiederherstellung berücksichtigen. Für zentralisierte Gateways sind redundante Stromversorgung, Ersatzkarten, Reserveleitungen und die Zuverlässigkeit des Technikraums wichtig. Für verteilte Gateways sind Netzwerkstabilität, Fernzugriff, lokaler Stromschutz und die Gerätezustandsüberwachung bedeutsamer.

Das Wartungsteam sollte zudem Konfigurationssicherungen vorbereiten. Fällt ein Gateway aus, sollten Ingenieure es schnell ersetzen und die Konfiguration wiederherstellen können. Funktionen wie Protokollexport, Anzeige des Anrufstatus, Portstatusüberwachung, Paketerfassung und Remote-Upgrade können die Fehlerbehebungszeit erheblich verkürzen.

Ein praxisnaher Abnahmetest sollte eingehende Anrufe, abgehende Anrufe, interne Nebenstellengespräche, Notrufweiterleitung, Anzeige der Anrufer-ID, Anrufweiterleitung, DTMF-Übertragung, Fax falls erforderlich, Amtsumschaltung, Wiederherstellung der Stromversorgung, Netzwerkwiederverbindung und die Stabilität bei lang andauernden Gesprächen umfassen. Diese Tests helfen, Probleme zu vermeiden, nachdem das System bereits in Betrieb ist.

Ein Telefon-Gateway ist nicht nur ein Schnittstellenkonverter. Es ist Teil der Zugangsarchitektur, des Routingplans, des Wartungsmodells und der langfristigen Erweiterungsstrategie eines VoIP-Systems.

Fazit

Integrierte Gateways und Standalone-Gateways erfüllen unterschiedliche Anforderungen. Integrierte Gateways sind besser für zentralisierten Zugang mit hoher Dichte und Schrank-basierter Installation geeignet. Standalone-Gateways eignen sich besser für verteilten, flexiblen und szenarienbasierten Zugang, bei dem das Gateway nahe an der tatsächlichen Leitung, am Audiogerät oder am Funkgerät sein sollte.

Ein gutes VoIP- oder Softswitch-Projekt sollte ein Gateway nicht nur nach Aussehen, Portanzahl oder Anfangspreis auswählen. Es sollte den Schnittstellentyp, den Zugangsort, die Verkabelungslänge, die Signalumgebung, den Erweiterungsbedarf, die Wartungsmethode und die Abnahmeanforderungen bewerten. In vielen Fällen kann ein gemischtes Design das beste Gleichgewicht zwischen zentraler Verwaltung und flexibler Bereitstellung bieten.

FAQ

Kann ein Standalone-Gateway vom gleichen Softswitch verwaltet werden wie ein integriertes Gateway?

Ja. Solange beide Geräte eine kompatible SIP-Registrierung oder Amtsverbindung unterstützen, können sie in der Regel unter demselben Softswitch, derselben IP-TK-Anlage oder Unified-Communication-Plattform arbeiten.

Reduziert ein integriertes Gateway jeglichen Wartungsaufwand?

Nicht vollständig. Es kann die zentralisierte Schrankverwaltung vereinfachen, aber das Projekt benötigt weiterhin ordnungsgemäße Portbeschriftung, Planung von Ersatzkarten, Konfigurationssicherung, Stromschutz und klare Fehlerbehebungsverfahren.

Müssen analoge Telefone bei einer VoIP-Migration stets ersetzt werden?

Nicht unbedingt. Wenn vorhandene analoge Telefone noch zuverlässig sind und den Nutzeranforderungen entsprechen, können FXS-Gateways sie während einer schrittweisen Migration mit dem neuen VoIP-System verbunden halten.

Warum sollte der DTMF-Modus bei der Gateway-Abnahme getestet werden?

DTMF wird häufig für IVR-Menüs, Türzugang, Konferenzsteuerung und Leitstellenoperationen verwendet. Stimmt der DTMF-Modus nicht mit der Plattform überein, werden Tastaturbefehle möglicherweise nicht korrekt erkannt.

Welcher Fehler wird häufig bei der Auswahl der Gateway-Kapazität gemacht?

Ein häufiger Fehler besteht darin, nur den aktuellen Portbedarf zu berechnen. Projekte sollten auch Reservekapazität für zukünftige Amtsleitungen, temporäre Leitungen, Notruftelefone, Niederlassungserweiterungen und Austausch bei der Wartung einplanen.
