In vielen Videointegrationsprojekten basiert die traditionelle Videoverarbeitung immer noch auf HDMI-Verkabelung, HDMI-Matrix-Schaltern, lokalen Displays und dedizierter Punkt-zu-Punkt-Verkabelung. Diese Methode kann in kleinen und festen Umgebungen funktionieren, wird jedoch zunehmend schwieriger zu verwalten, wenn ein Projekt Überwachungskameras, Körperkameras, Drohnen, Videotelefone, mobile Einsatzfahrzeuge, Notfallstandorte und mehrere Anzeige- oder Plattformziele verbinden muss.

Die IP-basierte Videoverarbeitung ändert dieses Modell. Anstatt jedes Signal in eine HDMI-Matrix zu leiten und jede Ausgabe über physische Videokabel zu senden, können Videoquellen über netzwerkbasierte Medienprotokolle empfangen, konvertiert, verwaltet, verteilt und betrachtet werden. Für Einsatzzentralen, Notfallkommunikationsfahrzeuge, Industriegebiete, Betriebsfeuerwehren und Leitstellen bietet dies eine flexiblere Möglichkeit, ein kompaktes, skalierbares und softwaregesteuertes Videosystem aufzubauen.

Warum traditionelle HDMI-Strukturen schwer zu erweitern sind

Die HDMI-basierte Videointegration hängt normalerweise von der direkten Verkabelung zwischen der Videoquelle, der Matrixausrüstung, dem Decoder, dem Bildschirm und dem Steuerungssystem ab. Bei einer begrenzten Anzahl von Ein- und Ausgängen ist diese Struktur leicht verständlich. Sobald das Projekt jedoch mehr Quellen, mehr Ziele, mehr Steuerungsfunktionen oder mehr mobile Einsatzszenarien erfordert, wird die Verkabelungsstruktur viel komplizierter.

Dieses Problem ist besonders offensichtlich in Notfall-Einsatzfahrzeugen und kompakten Kommandoräumen. Diese Umgebungen haben begrenzten Platz, strenge Installationsanforderungen und häufige Änderungen der Geschäftsanforderungen. Wenn viele HDMI-Geräte und -Kabel in einem kleinen Fahrzeugschrank installiert werden, werden spätere Wartung, Austausch, Fehlerbehebung und Funktionserweiterung schwierig.

Eine weitere Einschränkung besteht darin, dass HDMI hauptsächlich für die lokale Signalübertragung ausgelegt ist. Es ist nicht von Natur aus geeignet für die gemeinsame Nutzung entfernter Plattformen, Cloud-Betrachtung, netzübergreifende Weiterleitung, Mehrparteienzusammenarbeit oder Integration mit Kommando- und Einsatzsoftware. Wenn ein Video gleichzeitig an mehrere Systeme gesendet werden muss, benötigt eine rein HDMI-basierte Struktur oft zusätzliche Encoder, Splitter, Konverter und manuelle Verkabelungsänderungen.

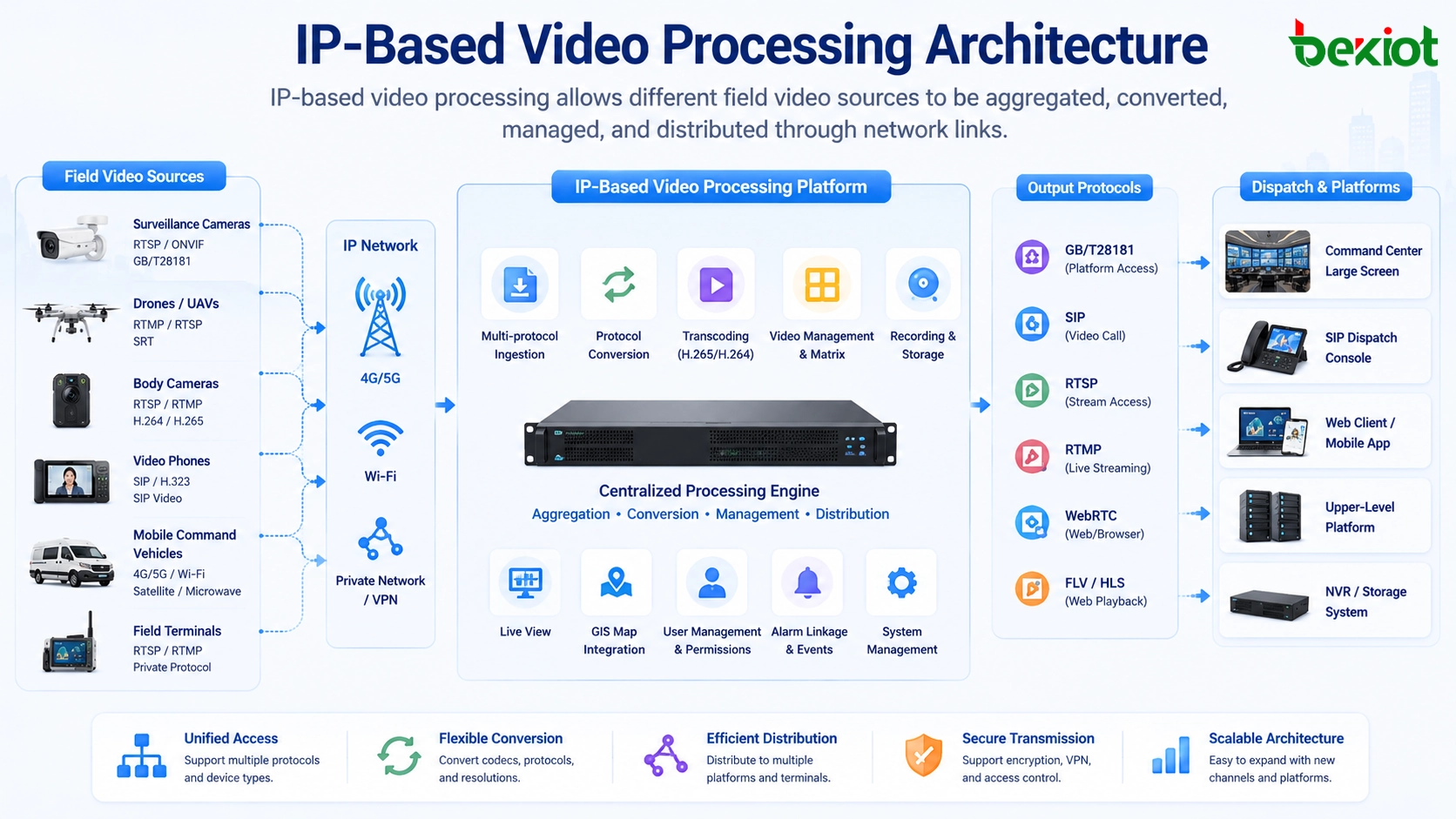

Videoquellen direkt ins Netzwerk bringen

Die meisten modernen Videogeräte unterstützen bereits die IP-Übertragung in irgendeiner Form. Überwachungskameras, tragbare Überwachungskugeln, Körperkameras, UAV-Videogateways, Videotelefone, fahrzeugmontierte Kameras und mobile Videoterminals bieten oft standardmäßige oder halbstandardmäßige Streaming-Protokolle. Anstatt zuerst alles in HDMI zu konvertieren, kann ein IP-basiertes Aggregationsgerät diese Streams direkt über das Netzwerk empfangen.

Übliche Zugriffsmethoden umfassen GB/T28181, RTSP, RTMP, SIP und andere Streaming- oder Kommunikationsprotokolle. Diese Protokolle ermöglichen es verschiedenen Arten von Videogeräten, in dieselbe Medienverarbeitungsumgebung zu gelangen. Sobald die Signale als IP-Streams empfangen werden, kann das System eine einheitliche Verwaltung, Protokollkonvertierung, Transcodierung, Aufzeichnung, Vorschau, Einsatz und Verteilung durchführen.

Im Vergleich zum traditionellen physischen Video-Routing reduziert dieses Modell die Abhängigkeit von Punkt-zu-Punkt-Verkabelung. Ein Netzwerk-Switch, eine Gigabit-Schnittstelle oder eine Glasfaserverbindung können mehrere Videokanäle gleichzeitig übertragen. Bei geeigneten Systemdesigns kann ein kompaktes Audio- und Video-Aggregationsgerät Hunderte von Videoeingängen unterstützen, während es nur wenig Platz im Rack beansprucht, z. B. eine 1U-Einbauposition.

Der Wert der IP-basierten Videoverarbeitung liegt nicht nur in weniger Kabeln. Der tiefere Wert besteht darin, dass Video zu einer verwaltbaren Netzwerkressource wird, die geroutet, konvertiert, geteilt, betrachtet, aufgezeichnet und in Einsatzabläufe integriert werden kann.

Flexiblere Eingabe von Feldgeräten

In Projekten zur Notfallbewältigung, Industriesicherheit, Verkehrsleitung und mobilen Inspektion sind die Videoquellen selten auf einen Gerätetyp beschränkt. Eine Kommandoplattform muss möglicherweise gleichzeitig fest installierte Überwachungsvideos, temporär aufgestellte Kameras, Drohnenaufnahmen, Fahrzeugvideos, Körperkamera-Streams, Video-Gegensprechanrufe und entfernte mobile Endgeräte empfangen.

Eine netzwerkbasierte Videoverarbeitungslösung kann diese Quellen über softwaredefinierten Zugriff aggregieren. Verschiedene Geräte können über das am besten geeignete Protokoll verbunden werden, anstatt auf das gleiche HDMI-Format gezwungen zu werden. Beispielsweise kann eine Überwachungskamera RTSP verwenden, eine Regierungsvideoplattform GB/T28181, ein Videokommunikationsterminal SIP und ein Live-Streaming-Gerät RTMP.

Diese Flexibilität ist wichtig, weil Feldgeräte oft von verschiedenen Herstellern stammen, unterschiedliche Codecs verwenden und unterschiedliche Auflösungen, Bitraten und Bildraten ausgeben. Wenn die zentrale Plattform diese Unterschiede nicht verarbeiten kann, wird die Videointegration instabil. Ein ordnungsgemäßes IP-basiertes Verarbeitungssystem sollte daher Multiprotokollzugriff, automatische Stream-Anpassung und Medienkonvertierung unterstützen.

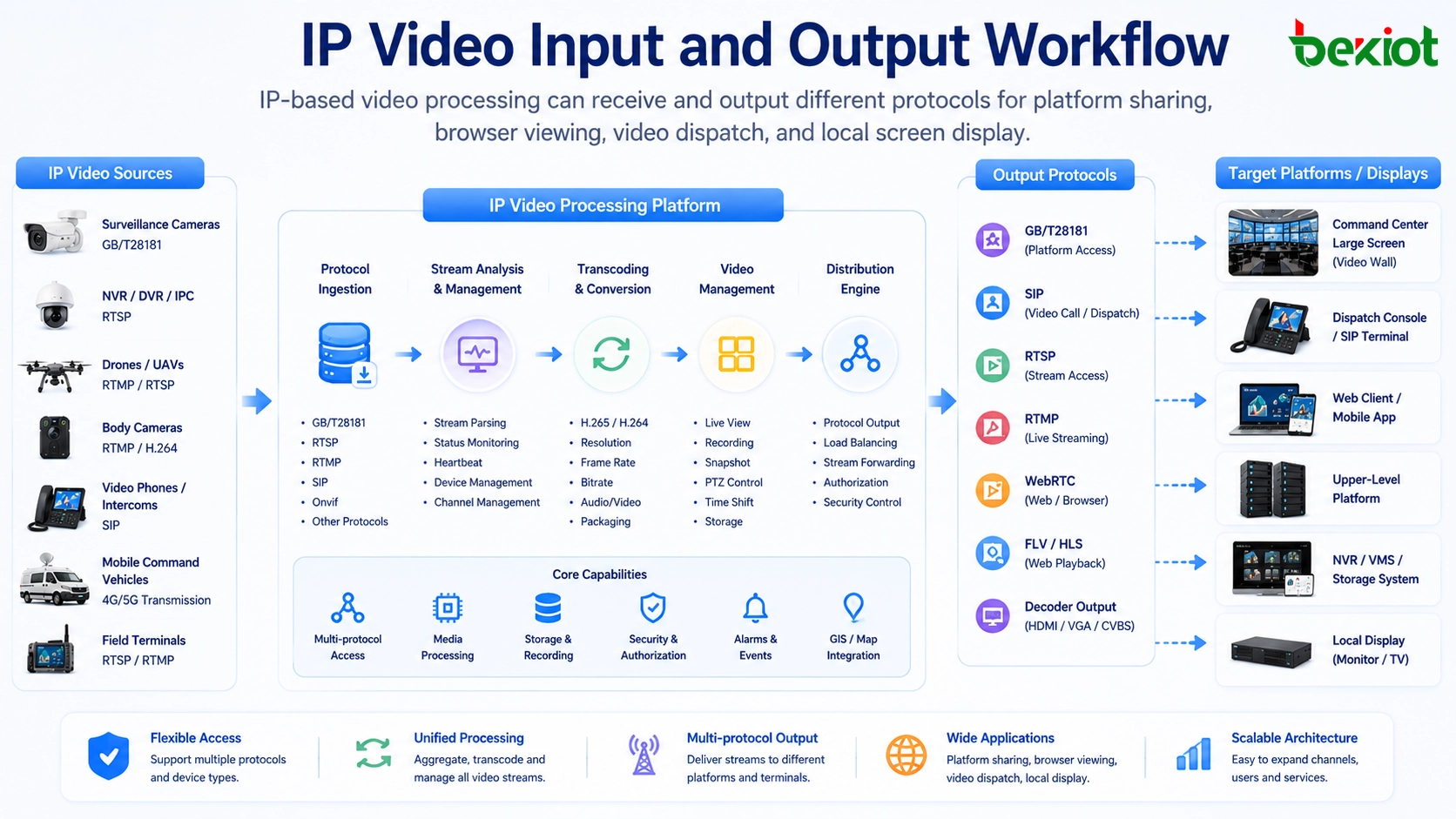

Ausgabe ist nicht länger auf lokale Bildschirme beschränkt

In älteren Systemen bedeutete die Videoausgabe normalerweise, HDMI-Signale an einen Monitor, Großbildschirm oder eine Videowand zu senden. In modernen Kommando- und Kommunikationsprojekten ist die Videoausgabe viel breiter gefasst. Ein einzelner Videostream muss möglicherweise an eine übergeordnete Plattform, eine lokale Einsatzkonsole, einen Webbrowser, einen mobilen Client, einen Aufzeichnungsserver, ein entferntes Expertsystem oder ein Notfallkoordinationszentrum gesendet werden.

Die IP-basierte Ausgabe macht diese Verteilung viel einfacher. Derselbe Eingangsstrom kann über verschiedene Protokolle konvertiert und an verschiedene Ziele weitergeleitet werden. Beispielsweise kann ein System Video über SIP für die Videokommunikation ausgeben, über GB/T28181 für Plattformen der öffentlichen Sicherheit oder Regierungsvideoplattformen, über WebRTC für die browserbasierte Betrachtung mit geringer Latenz und über FLV oder andere Formate für die lokale Vorschau und webbasierte Überwachung.

Wenn ein Anzeigegerät weiterhin HDMI benötigt, kann ein Decoder in der Nähe des Displays platziert werden. Die Fernübertragung kann IP-basiert bleiben, und HDMI erscheint nur am endgültigen Anzeigepunkt. Dies reduziert lange HDMI-Kabelwege, verbessert die Bereitstellungsflexibilität und ermöglicht die Übertragung von Video über längere Netzwerk- oder Glasfaserstrecken.

Softwaresteuerung macht Video einfacher zu verwalten

Sobald Videosignale als IP-Streams verarbeitet werden, kann die Verwaltung von der physischen Kabelumschaltung zur softwarebasierten Steuerung übergehen. Bediener können Videoquellen anzeigen, Kanäle auswählen, Layouts wechseln, geteilte Bildschirmansichten erstellen, Streams an Plattformen senden, Konferenzsitzungen starten und entfernte Endgeräte über eine einheitliche Oberfläche verwalten.

Dies ist viel praktischer, als sich nur auf die HDMI-Matrixumschaltung zu verlassen. Eine herkömmliche Matrix kann Signale umschalten, aber sie kann normalerweise keine vollständige Videokommunikation, Mehrparteienkonferenzen, Protokollweiterleitung, Fernsteuerung oder Koordination auf Plattformebene bereitstellen. Die IP-basierte Verarbeitung ermöglicht es, dass die Videoverwaltung Teil des Kommunikationsablaufs wird, anstatt eine separate reine Anzeigefunktion zu sein.

Für Einsatzzentralen bedeutet dies, dass der Bediener schnell eine Feldvideoquelle auf einen Einsatzbildschirm holen, sie mit einem entfernten Experten teilen, an eine übergeordnete Plattform senden oder mit Sprachkommunikation kombinieren kann. Für Notfallfahrzeuge bedeutet dies, dass das Fahrzeug mehrere Feldquellen empfangen und ausgewählte Videos an die Einsatzzentrale weiterleiten kann, ohne die physische Verkabelungsstruktur neu aufbauen zu müssen.

Die Protokollkonvertierung ist die eigentliche technische Herausforderung

Die größte Schwierigkeit bei der IP-Videotransformation ist nicht einfach die Netzwerkübertragung. Die eigentliche Herausforderung ist die Protokollvielfalt. Verschiedene Videogeräte können unterschiedliche Medienprotokolle, Authentifizierungsmethoden, Codecs, Auflösungen, Bitraten, Bildraten, Audioformate und Transportmechanismen verwenden. Selbst wenn zwei Geräte beide behaupten, IP-Video zu unterstützen, sind sie möglicherweise nicht direkt kompatibel.

Eine praktische Videoaggregations- und Verarbeitungsplattform muss daher mehrere Probleme gleichzeitig lösen. Sie muss verschiedene Stream-Formate empfangen, die Medienparameter identifizieren, inkompatible Formate konvertieren, bei Bedarf die Videoauflösung anpassen, die Bitrate an die Netzwerkbedingungen anpassen, Audio und Video synchronisieren und das erforderliche Format an jede Zielplattform ausgeben.

Beispielsweise kann ein Drohnen-Videostream eine hohe Komprimierung für die entfernte Übertragung benötigen, eine Körperkamera benötigt möglicherweise eine stabile Uplink-Verbindung bei schwachen Netzwerkbedingungen, eine Überwachungsplattform kann eine GB/T28181-Registrierung erfordern, und ein browserbasierter Kommandobildschirm kann WebRTC oder webkompatible Vorschau erfordern. Diese Anforderungen können nicht allein durch eine einfache HDMI-Matrix oder einen einfachen Encoder gelöst werden.

Kleinere Bereitstellung mit höherer Integration

Ein großer Vorteil der IP-basierten Videoverarbeitung ist die Systemminiaturisierung. In einer traditionellen Struktur erfordern verschiedene Funktionen möglicherweise separate HDMI-Matrixgeräte, Encoder, Decoder, Audioprozessoren, Videokonferenzterminals, Stream-Weiterleitungsserver und Steuerungsgeräte. Dies erhöht den Platzbedarf im Rack, den Stromverbrauch, die Verkabelung und den Wartungsaufwand.

Mit einem integrierten Audio- und Videoaggregationsgerät können viele dieser Funktionen in einer kompakten Plattform zusammengefasst werden. Das System kann IP-Video empfangen, Videostreams verarbeiten, Protokolle konvertieren, Videokommunikation unterstützen, an mehrere Plattformen ausgeben und eine einheitliche Steuerung über eine einzige Softwareoberfläche bieten.

Dies ist wertvoll für kleine Kommandoposten, Notfall-Einsatzfahrzeuge, Betriebsfeuerwehren, Parkleitstellen, temporäre Notfallstandorte und mobile Operationen. Diese Szenarien benötigen oft eine hohe Videointegrationsfähigkeit, können aber keine großen Schränke, komplexe Verkabelung, hohen Stromverbrauch oder aufwändige Wartungsprozesse akzeptieren.

Bessere Unterstützung für Kommando- und Einsatzabläufe

Bei der Videointegration geht es nicht mehr nur darum, Bilder zu sehen. In modernen Kommandoszenarien muss Video mit Sprache, Karten, Alarmen, Feldberichten, Notfallkontakten und Einsatzverfahren zusammenarbeiten. Ein Videostream kann Teil eines Vorfallsberichts, einer Kommandoentscheidung, einer Fernberatung, einer Mehrparteienkonferenz oder eines abteilungsübergreifenden Koordinationsprozesses werden.

Wenn Video IP-basiert ist, ist es einfacher, es mit Einsatzplattformen und Kommunikationssystemen zu verbinden. Eine Feldvideoquelle kann mit einem Standort, einem Fahrzeug, einer Person, einem Alarmereignis oder einer Aufgabe verknüpft werden. Bediener können Video als Teil der gesamten Kommunikationskette verwenden, anstatt es als isoliertes Bildschirmsignal zu behandeln.

Beispielsweise kann in einem Notfall-Einsatzfahrzeug das System Drohnenaufnahmen, Körperkameravideos, Fahrzeugkamerabilder und Videoanrufe von Feldpersonal empfangen. Der Disponent kann wichtige Quellen auswählen, ein Split-Screen-Layout erstellen, eine Videokonferenz eröffnen und wichtige Streams an die Einsatzzentrale senden. Dieser Arbeitsablauf ist mit reiner HDMI-Umschaltung nur schwer zu erreichen.

Becke Telcom kann über seine Lösungen für konvergente Kommunikation und Einsatz leicht in diese Art von Architektur integriert werden. In Projekten, die SIP-Kommunikation, Feldterminals, Videozugang, Paging, Alarme und Einsatzzentralenkoordination kombinieren, kann eine IP-basierte Videoverarbeitungsschicht der Einsatzplattform helfen, visuelle Informationen effizienter zu empfangen und zu verteilen.

Vergleich mit einem traditionellen matrixbasierten Design

table

Netzwerkplanung ist weiterhin wichtig

Obwohl die IP-basierte Videoverarbeitung die physische Verkabelungskomplexität reduziert, bedeutet dies nicht, dass jedes Netzwerk Video reibungslos übertragen kann. Videoverkehr erfordert eine sorgfältige Planung, insbesondere wenn viele hochauflösende Ströme gleichzeitig übertragen werden. Bandbreite, Latenz, Paketverlust, Jitter, Switch-Kapazität, Uplink-Design, Firewall-Richtlinie und QoS-Konfiguration können alle die endgültige Betrachtungserfahrung beeinflussen.

Für lokale Kommandoräume wird in der Regel eine Gigabit- oder schnellere Netzwerkinfrastruktur empfohlen. Für mobile Einsatzfahrzeuge kann das System ein bordseigenes LAN, 4G/5G-Verbindungen, Satellitenverbindungen, private drahtlose Brücken und Glasfaserzugang kombinieren, wenn verfügbar. Für entfernte Standorte sollte das Design die Uplink-Bandbreite, die Komprimierungsstrategie, das Wiederverbindungsverhalten und die lokale Pufferung berücksichtigen.

Wenn Video an eine übergeordnete Plattform gesendet werden muss, sollte das Projektteam auch das Empfangsprotokoll, die Codec-Anforderungen, die Authentifizierungsmethode, die Kanalkreierungslogik, die Stream-Namensregel und die Plattformkonkurrenz bestätigen. Diese Details bestimmen, ob das Video nach Bereitstellung des physischen Netzwerks reibungslos verbunden werden kann.

Ein erfolgreiches IP-Videosystem hängt sowohl von der Medienverarbeitungsfähigkeit als auch vom Netzwerkdesign ab. Nur die Protokollunterstützung reicht nicht aus, wenn Bandbreite, Routing, Sicherheit und Plattformintegration nicht richtig geplant sind.

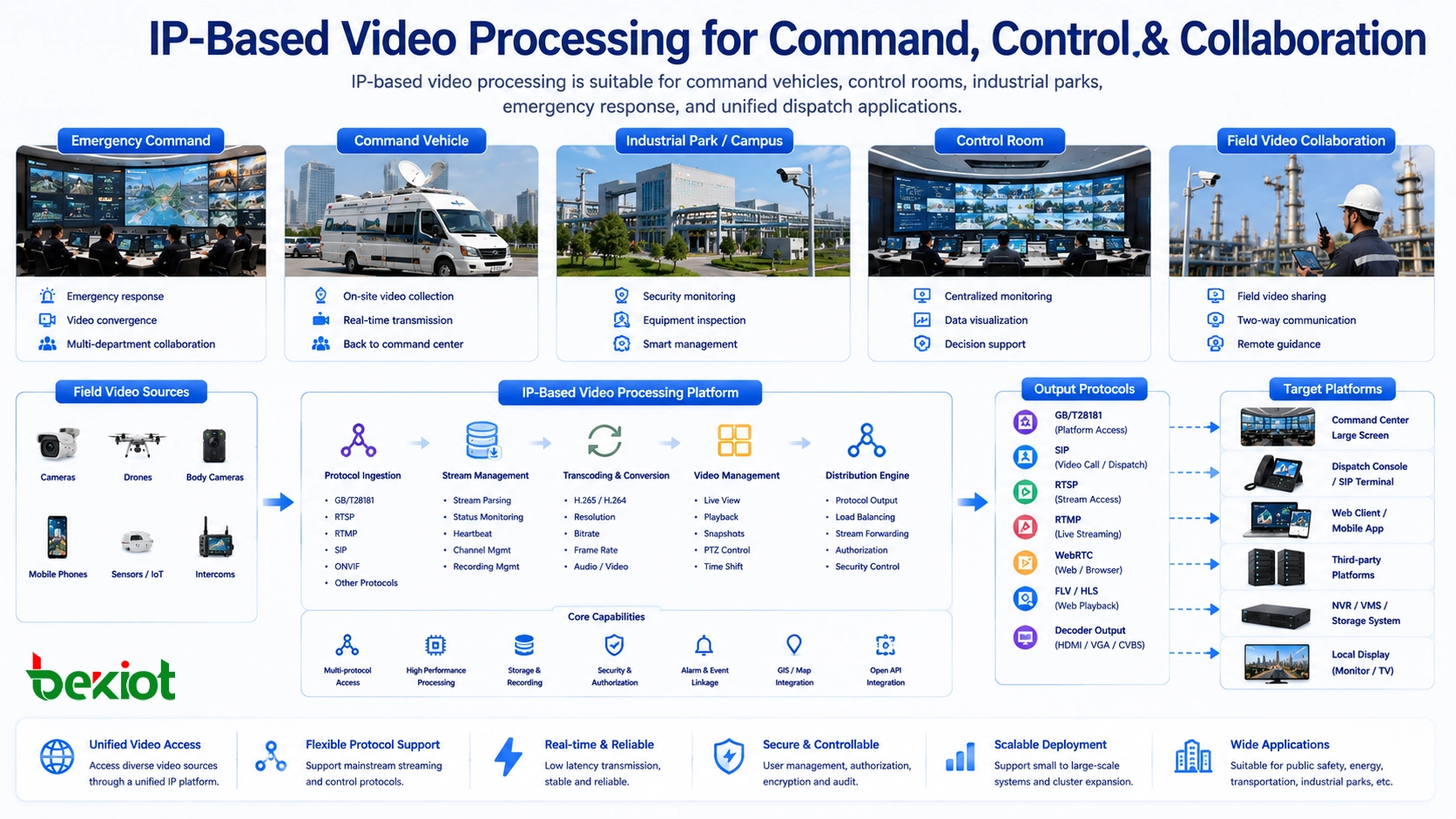

Wo diese Architektur am wertvollsten ist

Die IP-basierte Videoverarbeitung ist besonders wertvoll in Projekten, die viele Videoquellen, flexible Verteilung, Fernbetrachtung, kompakte Bereitstellung und Integration mit Kommunikationssystemen benötigen. Typische Umgebungen umfassen Notfall-Einsatzfahrzeuge, temporäre Kommandoposten, Einsatzräume der öffentlichen Sicherheit, Kontrollzentren von Industriegebieten, Betriebsfeuerwehren, Verkehrsmanagementzentralen, Energiebetriebsstätten und Sicherheitsräume großer Einrichtungen.

In einem Notfallprojekt kann das System mobiles Feldvideo empfangen und es in Echtzeit an die Einsatzzentrale weiterleiten. In einem Industriegebiet kann es feste Kameras, Inspektionsendgeräte und alarmbezogene Videoquellen aggregieren. In einem Transportprojekt kann es Fahrzeugvideo, Straßenrandkameras und Kontrollraumanzeigen verbinden. In einem großen Unternehmenscampus kann es Video, Sprache, Gegensprechanlage, Paging und Arbeitsabläufe zur Vorfallbearbeitung kombinieren.

Die gemeinsame Anforderung hinter diesen Szenarien ist nicht nur die Videoanzeige. Die eigentliche Anforderung ist eine schnellere Entscheidungsfindung, ein besseres Situationsbewusstsein, eine einfachere Systemerweiterung und eine effizientere Koordination zwischen Feldpersonal und Einsatzzentrale.

Umsetzungscheckliste für die Projektplanung

Vor der Bereitstellung einer IP-basierten Videoverarbeitungslösung sollte das Projektteam zunächst alle erforderlichen Videoquellen auflisten. Dazu gehören Kameratypen, Gerätemarken, Zugriffsprotokolle, Auflösung, Bitrate, Bildrate, Audioanforderungen, Steuerungsanforderungen und ob eine bidirektionale Kommunikation benötigt wird.

Der zweite Schritt besteht darin, die Ausgabeziele zu definieren. Einige Ströme müssen möglicherweise zu einer Videowand gehen, einige zu einer Browserschnittstelle, einige zu einer übergeordneten GB/T28181-Plattform, einige zu einem SIP-Videokommunikationssystem und einige zu einem Aufzeichnungs- oder Speicherserver. Jedes Ziel kann unterschiedliche Codierungs- und Transportparameter erfordern.

Der dritte Schritt ist die Netzwerk- und Kapazitätsplanung. Das Projekt sollte die Anzahl der gleichzeitigen Ströme, die Gesamtbandbreite, den Uplink-Bedarf, den Speicherbedarf, die Decodierungslast, die CPU- oder Hardware-Transcodierungskapazität und die Failover-Methode schätzen. Wenn das System in Notfall- oder Industriesicherheitsszenarien verwendet wird, sollten Redundanz und Backup-Verbindungen von Anfang an berücksichtigt werden.

Der letzte Schritt ist das Betriebsdesign. Das System sollte für Disponenten einfach zu bedienen sein. Bediener sollten in der Lage sein, Quellen vorzuschauen, Layouts zu wechseln, Ströme zu senden, Konferenzen zu starten, Endgeräte zu steuern und den Systemstatus zu überprüfen, ohne sich während eines Notfalls mit komplexen technischen Parametern befassen zu müssen.

Langfristige Vorteile für Systembetreiber

Für Systembetreiber liegt der langfristige Wert der IP-basierten Videoverarbeitung nicht nur in der geringeren Verkabelungskomplexität. Sie verbessert auch die Systemanpassungsfähigkeit. Wenn neue Kameras, Drohnen, mobile Geräte oder Plattformen hinzugefügt werden, kann das System oft durch Netzwerkkonfiguration, Protokollanpassung oder Software-Upgrade erweitert werden, anstatt die gesamte Videoverkabelungsstruktur neu aufzubauen.

Sie verbessert auch die Wartbarkeit. Ingenieure können den Stream-Status überwachen, den Online-Zustand von Geräten überprüfen, Protokollprobleme diagnostizieren und Videoparameter von der Plattformseite aus anpassen. Dies ist effizienter, als eine große Anzahl von HDMI-Kabeln, Konvertern, Splittern und Matrixanschlüssen in einem überfüllten Schrank oder Fahrzeuggehäuse zu verfolgen.

Für Kommandoanwendungen verbessert sie die Zusammenarbeit. Video kann abteilungsübergreifend geteilt, an entfernte Experten gesendet, mit Sprachbesprechungen kombiniert, mit Einsatzereignissen verknüpft und je nach Arbeitsablauf auf verschiedenen Endgeräten angezeigt werden. Dies macht Video zu einem praktischen Teil des Kommandosystems und nicht zu einer separaten visuellen Insel.

FAQ

Ersetzt die IP-basierte Videoverarbeitung HDMI vollständig?

Nicht immer. HDMI ist immer noch nützlich für die endgültige Bildschirmausgabe, lokale Bildschirme und einige spezielle Geräte. In vielen Projekten ist der bessere Ansatz, IP für die Fernübertragung, Stream-Verwaltung, Protokollkonvertierung und Plattformfreigabe zu verwenden, während HDMI-Decoder nur in der Nähe des endgültigen Anzeigegeräts verwendet werden.

Warum sind Protokolle wie GB/T28181, RTSP, RTMP, SIP, WebRTC und FLV wichtig?

Verschiedene Geräte und Plattformen verwenden unterschiedliche Medienprotokolle. GB/T28181 ist in Sicherheits- und Regierungsvideoplattformen verbreitet, RTSP wird häufig von IP-Kameras verwendet, RTMP wird oft für Live-Streaming-Workflows verwendet, SIP unterstützt Videokommunikation, WebRTC unterstützt browserbasierte Betrachtung mit geringer Latenz, und FLV kann in einigen Systemen für die Webvorschau verwendet werden.

Kann ein einziges Gerät wirklich viele Videokanäle verarbeiten?

Dies hängt von der Hardware-Leistung, der Netzwerkkapazität, dem Codec-Typ, der Auflösung, der Bitrate und davon ab, ob eine Transcodierung erforderlich ist. Bei geeigneten Designs kann ein kompaktes Aggregationsgerät mit Gigabit-Netzwerk eine große Anzahl von IP-Streams empfangen, aber die tatsächliche Kapazität muss entsprechend den Projektanforderungen berechnet werden.

Was ist das größte Risiko bei der IP-Videointegration?

Das größte Risiko besteht darin, anzunehmen, dass alle IP-Videostreams automatisch kompatibel sind. In der Realität können unterschiedliche Codecs, Auflösungen, Bitraten, Bildraten, Transportmethoden und Authentifizierungsregeln zu Integrationsproblemen führen. Ein Projekt sollte die Protokollkompatibilität und die Transcodierungsanforderungen vor der Bereitstellung überprüfen.

Welche Projekte profitieren am meisten von dieser Architektur?

Projekte mit vielen Videoquellen, begrenztem Installationsraum, Fernbetrachtungsbedarf, mobiler Bereitstellung, Anbindung an übergeordnete Plattformen oder Kommando- und Einsatzabläufen profitieren am meisten. Beispiele sind Notfall-Einsatzfahrzeuge, Betriebsfeuerwehren, Kontrollräume von Industriegebieten, Einsatzzentralen der öffentlichen Sicherheit und Verkehrsleitsysteme.
