Verteilte KVM-Systeme bieten eine flexible Möglichkeit zur Verwaltung von Audio- und Videoressourcen in modernen Kommando- und Kontrollzentren. Geschäftscomputer, Aufzeichnungssysteme, Überwachungsplattformen, Videokonferenzressourcen und andere visuelle Informationen können über IP- oder Glasfasernetze verteilt und auf Operator-Arbeitsplätzen, Videowänden und anderen Anzeige-Endgeräten präsentiert werden. Dies gibt dem Kommandopersonal größere Freiheit, Informationen abzurufen, umzuschalten und zu teilen, ohne durch feste Punkt-zu-Punkt-Verkabelung eingeschränkt zu sein.
Die Herausforderung wird komplexer, wenn die Kommandozentrale Videoressourcen integrieren muss, die bereits in verschiedenen Netzwerken vorhanden sind. Überwachungssysteme, Videokonferenzplattformen, Videotelefone, Drohnen, mobile Kommandofahrzeuge und andere entfernte Systeme können alle unterschiedliche Streaming-Methoden, Codecs und Kommunikationsprotokolle verwenden. Bei einer großen Bereitstellung kann allein das Überwachungsnetzwerk Zehntausende von Kameras umfassen. Das Anschließen jeder externen Quelle über einen separaten Hardware-Encoding- und Decoding-Pfad kann das System zunehmend schwieriger zu erweitern und zu verwalten machen. Eine praktikablere Architektur besteht darin, eine einheitliche Videozugriffs- und Medienkonvertierungsschicht zwischen diesen externen Systemen und der verteilten KVM-Umgebung einzuführen.
Wo verteiltes KVM seinen Platz hat
Die Hauptstärke von verteiltem KVM ist die Verwaltung von Audio- und Videoressourcen innerhalb der physischen Kommandozentrale. Videoquellen können über Netzwerk- oder Glasfaserinfrastruktur transportiert und gemäß den betrieblichen Anforderungen verschiedenen Anzeigezielen zugewiesen werden.
In einem typischen Kommandoraum muss ein Operator möglicherweise eine Arbeitsstation auf einen Desktop-Bildschirm rufen, eine andere Quelle auf die Hauptvideowand verschieben und während eines Vorfalls schnell zwischen verschiedenen Informationssystemen wechseln. Verteiltes KVM bietet den für diese Vorgänge erforderlichen Switching- und Präsentationsrahmen.
Dieses Modell ist besonders effektiv, wenn die Quelle ein Computer, Server, Rekorder oder ein anderes Gerät mit einer vorhersehbaren lokalen Videoschnittstelle ist. Die Schwierigkeit tritt auf, wenn die Ressource bereits ein Netzwerk-Videostream ist und nicht ein herkömmliches physikalisches Videosignal.
Moderne Kommandozentralen sind zunehmend auf Video von Systemen außerhalb des Raums selbst angewiesen. Eine Überwachungsplattform kann Kameras verwalten, die über eine ganze Stadt, ein Industriegelände oder ein Verkehrsnetz verteilt sind. Eine Videokonferenzplattform kann Remote-Besprechungsbilder bereitstellen. Eine Drohne oder ein mobiles Kommandofahrzeug kann kontinuierlich Live-Video von einem Einsatzort zurückübertragen. Unified-Kommunikationssysteme können auch SIP-basierte Videoterminals enthalten, die Operatoren sofort anzeigen müssen.
Wenn jedes dieser Systeme separat in eine physikalische KVM-Quelle konvertiert wird, kann die Anzahl der Schnittstellen und Zwischengeräte schnell ansteigen. Die KVM-Schicht arbeitet daher effektiver, wenn sie sich auf die Interaktion im Kommandoraum konzentriert, während eine andere Schicht den netzwerkbasierten Videozugang behandelt.
Diese Trennung ist auch für die Systemplanung wertvoll. Die Anzahl der Operator-Arbeitsplätze und Großbildausgänge muss nicht unbedingt im gleichen Maße wachsen wie die Anzahl der verfügbaren Kameras oder entfernten Videoquellen. Eine Kommandozentrale kann Zugang zu Zehntausenden von Videokanälen haben, während nur ein kleiner Prozentsatz gleichzeitig betrachtet wird. Anstatt jeden verfügbaren Stream als dauerhaft belegten physikalischen Eingang zu behandeln, kann das System die benötigte Netzwerkressource abrufen, wenn ein Operator, ein Vorfall oder eine Einsatzaufgabe dies erfordert.

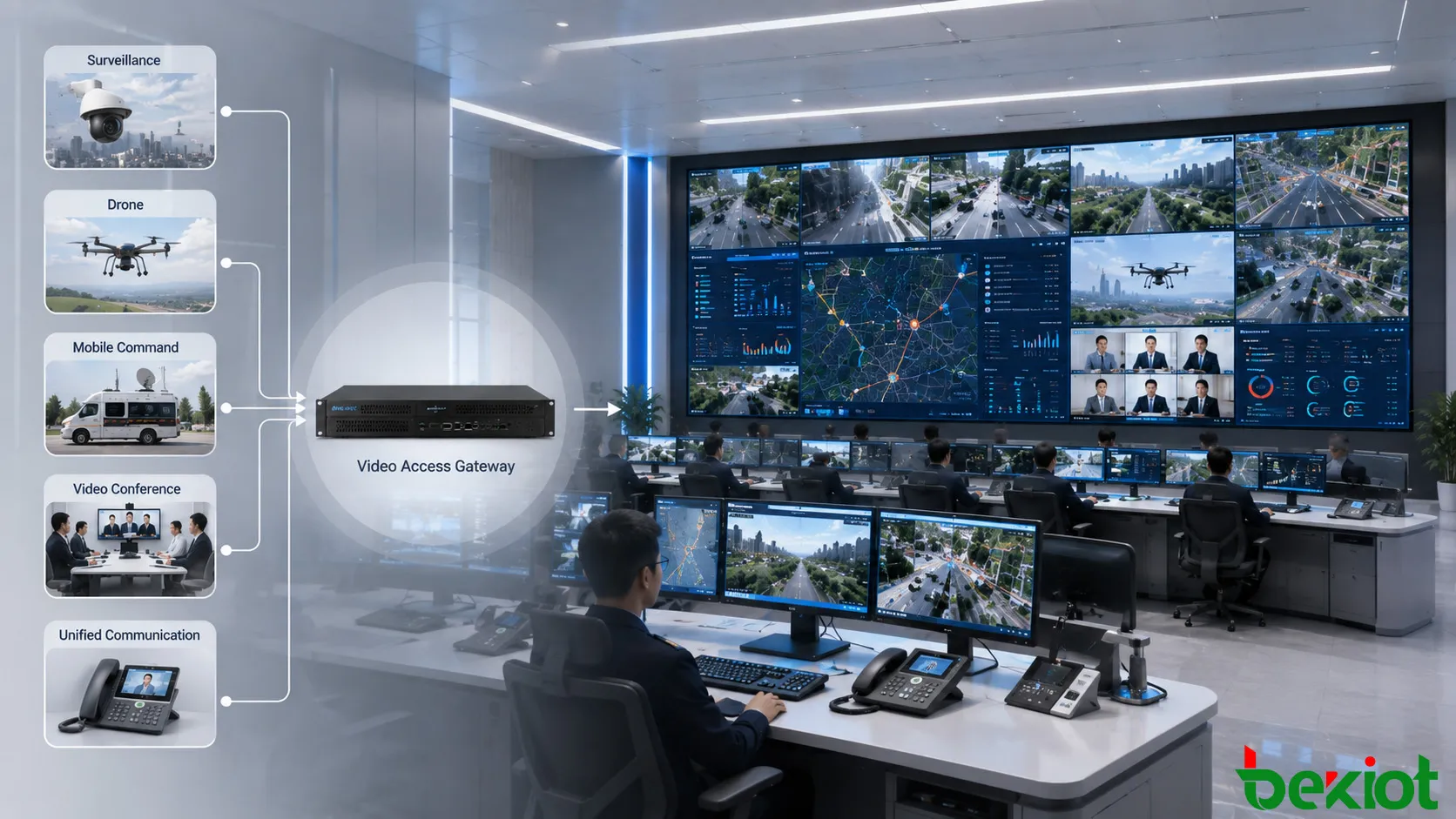

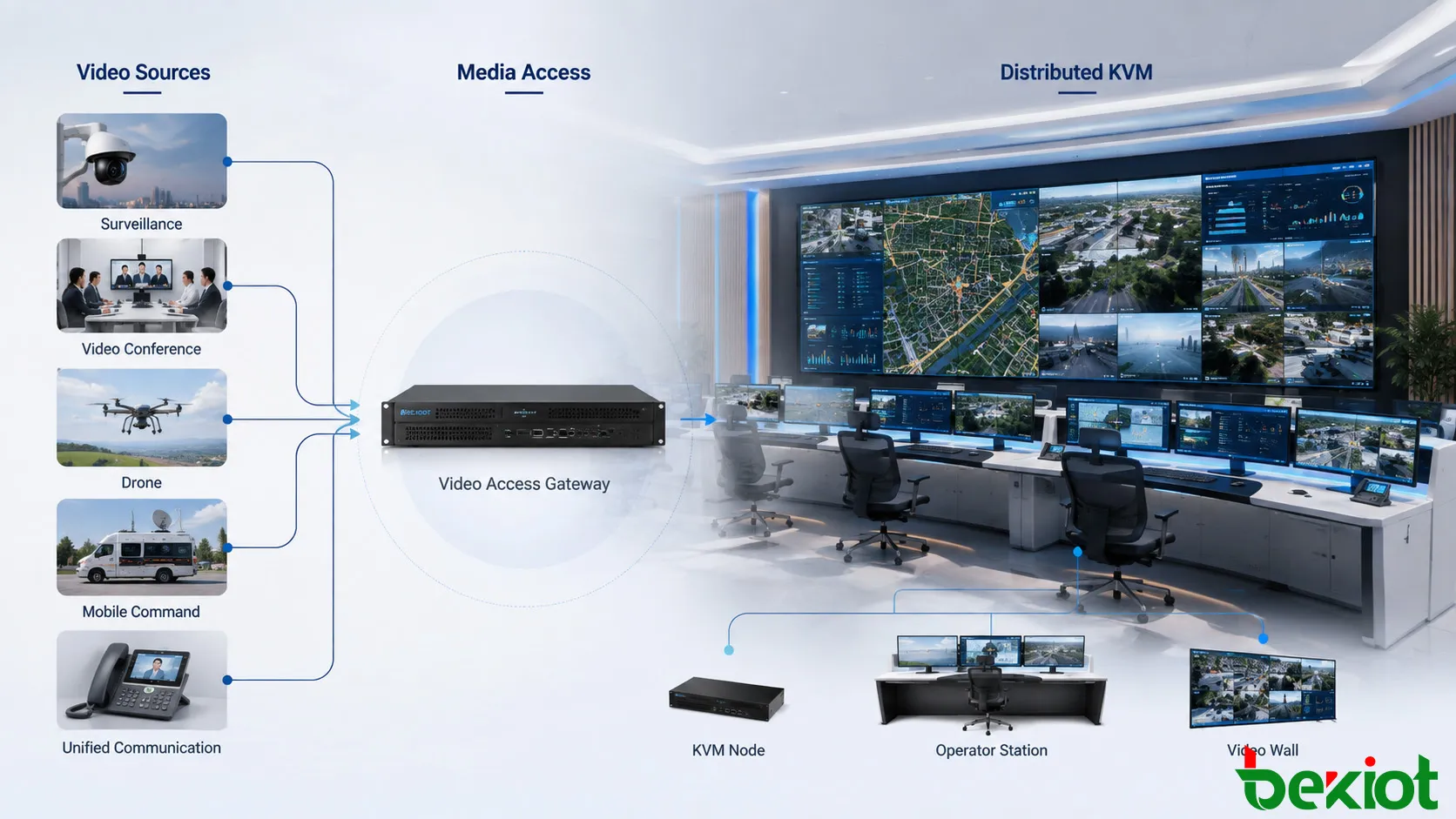

Aufbau einer einheitlichen Medienzugangsschicht
Eine skalierbare Kommandozentrale kann ein Videozugangs-Gateway oder einen Mediendienst zwischen externen Videosystemen und dem verteilten KVM-Netzwerk platzieren. Deren Zweck ist nicht, das KVM-Switching zu ersetzen. Stattdessen bietet sie einen gemeinsamen Ein- und Ausstiegspunkt für Netzwerk-Videoressourcen.
Externe Systeme liefern ihre Streams zunächst über ihre vorhandenen Netzwerkschnittstellen an die Mediaschicht. Die Mediaschicht identifiziert die benötigte Quelle, empfängt oder zieht den Stream, konvertiert bei Bedarf das Protokoll oder den Codec und stellt dann einen kompatiblen Stream für die KVM-Umgebung bereit.
Dies schafft eine klarere Aufgabenteilung. Überwachungs-, Konferenz-, mobiles Video- und Kommunikationsplattformen führen weiterhin ihre ursprünglichen Aufgaben aus. Die Mediaschicht übernimmt die Stream-Integration und Kompatibilität. Verteiltes KVM bleibt für die Verteilung der resultierenden visuellen Ressourcen an Operatoren und Displays verantwortlich.
Die Architektur ist besonders nützlich, wenn eine Kommandozentrale kontinuierlich neue Videosysteme hinzufügen muss. Anstatt die KVM-Infrastruktur bei jeder Einführung einer neuen Plattform neu aufzubauen, kann die neue Ressource zunächst an der Medienzugangsschicht angepasst werden. Sobald sie in ein von der KVM-Seite erkennbares Format konvertiert wurde, wird sie zu einer weiteren verfügbaren Ressource innerhalb der Kommandomgebung.
Das Ergebnis ist ein einheitlicherer Workflow. Operatoren müssen nicht verstehen, wie jedes ursprüngliche System Video liefert. Sie benötigen nur Zugriff auf die Ressourcen, die für Überwachung, Einsatzsteuerung und Vorfallbewältigung erforderlich sind.
Aus ingenieurtechnischer Sicht kann dieses geschichtete Design auch unnötige Kopplungen zwischen Systemen reduzieren. Änderungen an einer Überwachungsplattform, einem Videokommunikationssystem oder einer Feldvideoquelle erfordern nicht automatisch entsprechende Änderungen im gesamten KVM-Netzwerk. Solange die Medienzugangsschicht weiterhin den benötigten Stream beschaffen und normalisieren kann, kann der Präsentations-Workflow im Kommandoraum weitgehend unverändert bleiben.
Anbindung von Überwachungs- und Konferenzvideo
Überwachungssysteme sind eine der wichtigsten Quellen in einer Kommandozentrale. Große Projekte können Tausende oder sogar Zehntausende von Kameras umfassen. Die direkte Integration jeder Kamera über einen unabhängigen Hardware-Encoding-Pfad ist schwer zu warten und kann die spätere Erweiterung unnötig komplizieren.
Eine einheitliche Mediaschicht kann direkt mit ausgewählten Netzwerkkameras verbunden werden oder mit einer vorhandenen Videoüberwachungsplattform kommunizieren. Wenn die übergeordnete Plattform bereits Kamerainhaltsverzeichnisse und Organisationsstrukturen pflegt, können diese Ressourcen über die Plattform abgerufen werden, anstatt jede Kamerabeziehung innerhalb des KVM-Systems neu zu erstellen.
Die benötigten Streams können dann in ein für die nachgelagerte KVM-Decodierung geeignetes Format konvertiert werden. RTSP wird häufig für diese Art der Videobereitstellung verwendet. Wenn die ursprüngliche Überwachungsressource über eine andere Zugriffsmethode erfasst wird, kann die Mediaschicht den Stream normalisieren, bevor sie ihn der KVM-Umgebung präsentiert.
Die Ressourcenauswahl ist besonders wichtig bei großen Überwachungsbereitstellungen. Die Kommandozentrale muss normalerweise nicht jede Kamera kontinuierlich decodieren. Operatoren können Video nach geografischem Gebiet, Ereignistyp, Kameragruppe oder operativer Aufgabe abrufen. Relevante Bilder können dann je nach Situation auf Operatorbildschirme, Untersuchungsplätze oder Großbild-Layouts zugewiesen werden.
Videokonferenzen bringen ein anderes Integrationsmodell mit sich. In einer einfachen Bereitstellung kann ein Konferenzterminal als herkömmliche physikalische Videoquelle an das verteilte KVM-System angeschlossen werden. Dieser Ansatz ist geeignet, wenn die Kommandozentrale nur den Terminalausgang anzeigen muss.
Eine tiefere Integration kann stattdessen auf Medienebene erfolgen. Eine Konferenz-MCU oder eine zugehörige Konferenzplattform kann gemischtes Besprechungsvideo als Netzwerkstream bereitstellen. Dieser Stream kann direkt in die Medienumgebung der Kommandozentrale eingeführt werden, wodurch die Abhängigkeit von einem dedizierten physischen Videoausgang für jede Konferenzressource verringert wird.
Dieser Ansatz ist nützlich, wenn Videokonferenzen und Kommandozentralen-Visualisierung als Teile desselben Informations-Workflows und nicht als völlig getrennte Systeme arbeiten sollen. Während eines größeren Vorfalls können beispielsweise Konferenzteilnehmer, Überwachungsaufnahmen und entferntes Feldvideo in derselben Kommandomgebung präsentiert werden, sodass Entscheidungsträger live visuelle Informationen vergleichen können, während sie mit entfernten Teams kommunizieren.
Einbindung von Feldvideo in den Betrieb
Kommandozentralen benötigen zunehmend Echtzeitbilder von Orten außerhalb der festen Überwachungsabdeckung. Drohnen, mobile Kommandofahrzeuge und andere ferne Videosysteme werden häufig bei Notfalleinsätzen, Infrastrukturinspektionen, Sicherheitsoperationen und großen öffentlichen Veranstaltungen eingesetzt.
Diese Quellen unterscheiden sich von festen Kameras, da sich der Kommunikationspfad ändern kann, während sich die Feldausrüstung bewegt. Einige Geräte schieben Video zur Kommandozentrale, während andere Systeme es der Zentrale erlauben, einen Stream anzufordern. Aus diesem Grund kann die Beschränkung auf eine einzige Videobereitstellungsmethode die Interoperabilität einschränken.
Eine für heterogenes Video ausgelegte Medienzugangsschicht sollte mit gängigen Streaming- und Kommunikationsmethoden wie RTMP, RTSP, SIP und GB28181 arbeiten können. Die Unterstützung mehrerer Schnittstellen ermöglicht es der Kommandozentrale, Video von einem breiteren Spektrum an Feldgeräten zu akzeptieren, ohne für jede Gerätekategorie eine separate Integrationsarchitektur zu schaffen.
Die Medienanpassung ist ebenfalls wichtig, da der eingehende Stream möglicherweise nicht mit den Fähigkeiten des nachgelagerten KVM-Decoders übereinstimmt. Video von Feldgeräten kann sich in Codec, Auflösung, Bildrate und Bitrate unterscheiden. Die Integrationsschicht kann diese Eigenschaften normalisieren, bevor sie den Stream an das Anzeigesystem der Kommandozentrale weiterleitet.
Dies schafft einen praktischen Weg vom Einsatzort zum Operator. Eine Drohne kann eine Vogelperspektive liefern, ein fahrzeugmontiertes System kann Video von einer mobilen Response-Einheit senden, und feste Überwachungskameras können den umgebenden Kontext bereitstellen. Sobald diese Quellen in kompatibles Netzwerkvideo konvertiert wurden, kann das KVM-System sie an die erforderlichen Operatorpositionen oder Großbildschirme verteilen.
Für Notfallanwendungen liegt der Wert nicht nur im Empfang eines entfernten Videostreams, sondern auch darin, ihn sofort im bestehenden Kommando-Workflow nutzbar zu machen. Feldvideo sollte zusammen mit Karten, Überwachungsbildern, Kommunikationsoberflächen und Geschäftsanwendungen aufgerufen werden können, sodass Operatoren Informationen vergleichen können, ohne wiederholt zwischen nicht verwandten Plattformen wechseln zu müssen.

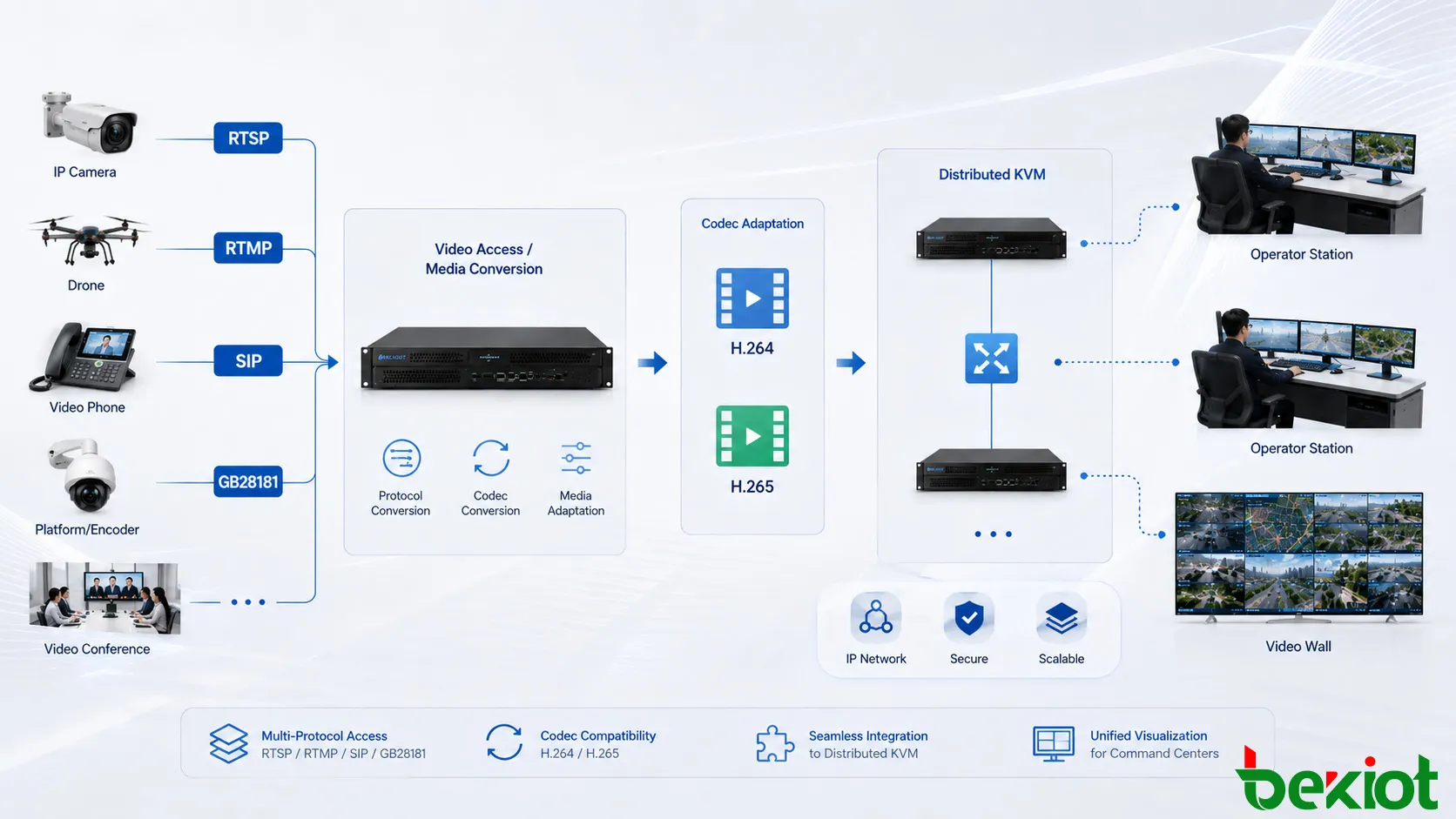

Lösung von Protokoll- und Codec-Unterschieden
Videointegration wird nicht allein dadurch erreicht, dass zwei Systeme mit demselben Netzwerk verbunden sind. Die sendenden und empfangenden Systeme müssen sich auch darüber einigen, wie das Video codiert, transportiert und präsentiert wird.
H.264 und H.265 sind sowohl in Überwachungs- als auch in Echtzeit-Videoumgebungen häufig anzutreffen. Eine Quelle kann H.265 erzeugen, während ein nachgelagerter Endpunkt oder eine Anwendung um H.264 herum ausgelegt ist. In dieser Situation kann eine Codec-Konvertierung erforderlich sein, bevor der Stream vom Zielsystem zuverlässig genutzt werden kann.
Protokollunterschiede verursachen ein ähnliches Problem. Ein SIP-basiertes Videokommunikationssystem und ein RTSP-orientierter KVM-Video-Workflow verwenden nicht dasselbe Signalisierungsmodell, selbst wenn beide IP-Video übertragen. Die Konvertierung von SIP-Video in einen über RTSP zugänglichen Stream ermöglicht es, dass Kommunikationssystem-Video für KVM-Decoder verfügbar wird, ohne die ursprüngliche Funktion der Kommunikationsplattform zu ändern.
Die umgekehrte Konvertierung kann ebenfalls nützlich sein, wenn Medien von einer RTSP-orientierten Umgebung zu einem SIP-basierten System verschoben werden müssen. Auf diese Weise fungiert die Mediaschicht als Interoperabilitätsgrenze, anstatt jede angeschlossene Plattform zu zwingen, die native Schnittstelle jedes anderen Systems zu unterstützen.
Auflösung, Bildrate und Bitrate müssen während dieses Prozesses möglicherweise ebenfalls angepasst werden. Ziel ist es nicht, identische Einstellungen auf jeden Stream anzuwenden, sondern ein Medienprofil zu erstellen, das die empfangende Anwendung korrekt verarbeiten kann.
Die Netzwerkplanung sollte gleichzeitig berücksichtigt werden. Hochauflösende Streams können bei gleichzeitiger Öffnung vieler Kanäle erhebliche Bandbreite verbrauchen. Daher müssen die Anzahl der gleichzeitigen Streams, die erforderliche Bildqualität und die verfügbare Netzwerkkapazität gemeinsam bewertet werden. Dies ist besonders wichtig, wenn Video zwischen entfernten Standorten, Kommandozentralen und Feldnetzwerken übertragen wird, anstatt innerhalb eines einzigen lokalen Netzwerks zu verbleiben.
Integration mit Unified Communications
Eine moderne Kommandozentrale kombiniert oft visuelle Überwachung mit Sprach-, Videoanruf- und Einsatzkommunikation. Unified-Communication-Plattformen können Videotelefone, intelligente Kommunikationsendgeräte und andere SIP-basierte Endpunkte umfassen, die nützliches Echtzeit-Video enthalten.
Diese Ressourcen sind bei koordinierten Einsätzen wertvoll, da Operatoren möglicherweise Kommunikationsvideo neben Überwachungsbildern oder Feldzulieferungen in derselben Kommandoanzeigeumgebung platzieren müssen. Kommunikationsendgeräte sind jedoch normalerweise für interaktive Sitzungen und nicht für die kontinuierliche KVM-Videoverteilung ausgelegt.
Eine Medienkonvertierungsschicht bietet die Brücke zwischen diesen Betriebsmodellen. SIP-basiertes Video kann in einen Stream konvertiert werden, den nachgelagerte KVM-Ressourcen empfangen können. Codec, Auflösung, Bildrate und Bitrate können ebenfalls angepasst werden, wenn das Kommunikationssystem und das Anzeigesystem unterschiedliche Medienanforderungen verwenden.
Die Kommandozentrale kann daher mehrere zuvor unabhängige Informationskategorien kombinieren. Feste Überwachung bietet kontinuierliche Beobachtung, Konferenzen unterstützen die Remote-Zusammenarbeit, mobiles Video liefert Bilder vom Feld, und Unified Communications fügt visuelle Informationen von Kommunikationsendpunkten hinzu.
Verteiltes KVM übernimmt dann die Rolle, für die es am besten geeignet ist: zu entscheiden, wo diese Ressourcen angezeigt werden sollen, und sie dem richtigen Operator oder Kommandobildschirm verfügbar zu machen.
Dies ist besonders in mehrteiligen Kommandomgebieten nützlich. Sicherheits-, Betriebs-, Notfall- und Managementteams verwenden im täglichen Betrieb möglicherweise unterschiedliche Kommunikations- und Videosysteme, aber größere Vorfälle erfordern oft, dass diese Ressourcen gemeinsam betrachtet werden. Ein gemeinsamer visueller Zugangsrahmen reduziert die Notwendigkeit, für jede Abteilung einen separaten Anzeigepfad zu erstellen.
Planung für Wachstum und Zuverlässigkeit
Die Skalierbarkeit sollte von Beginn eines Projekts für eine verteilte KVM-Kommandozentrale berücksichtigt werden. Die Anzahl der angeschlossenen Videoquellen kann viel schneller wachsen als die Anzahl der physischen Operator-Arbeitsplätze. Neue Überwachungsbereiche, temporäre Überwachungspunkte, zusätzliche Konferenzsysteme und mobile Videogeräte können alle nach der Inbetriebnahme der Kommandozentrale eingeführt werden.
Eine modulare Architektur erleichtert dieses Wachstum. Externe Systeme können in ihren eigenen Betriebsdomänen bleiben, während die Medienintegrationsschicht kontrollierten Zugriff auf ausgewählte Ressourcen bietet. Die KVM-Umgebung muss nur die Streams verarbeiten, die tatsächlich für aktuelle Anzeige- und Einsatzaufgaben erforderlich sind.
Die Zuverlässigkeit hängt auch davon ab, unnötige Einzweck-Signalpfade zu vermeiden. Wo möglich, sollten Netzwerkarchitektur, Mediendienste und KVM-Verteilung so ausgelegt sein, dass ein Ausfall einer externen Videoquelle oder Anwendung keine unzusammenhängenden Kommandozentralen-Ressourcen beeinträchtigt. Netzwerksegmentierung, Bandbreitenplanung und redundante Pfade können je nach Bedeutung und Umfang des Projekts in Betracht gezogen werden.
Eine zentrale Ressourcenorganisation kann den täglichen Betrieb weiter verbessern. Anstatt dass Operatoren einzelne Geräteadressen auswendig lernen oder manuell zwischen vielen unabhängigen Plattformen wechseln, können Kameras und andere Videoquellen nach Standort, Abteilung oder operativem Zweck organisiert werden. Dies erleichtert das Auffinden des benötigten Bildes sowohl bei der Routineüberwachung als auch bei der Notfallbewältigung.
Eine flexiblere Kommandozentralen-Architektur
Das zentrale Entwurfsprinzip besteht darin, zu vermeiden, dass das verteilte KVM-System jedes externe Videokompatibilitätsproblem direkt lösen muss. KVM bietet eine effektive Grundlage für die Ressourcenverteilung in Kontrollräumen und Kommandozentralen, insbesondere wenn bereits Hochleistungs-IP- oder Glasfasernetze verfügbar sind. Externes Netzwerkvideo bringt jedoch eine separate Reihe von Anforderungen mit sich.
Durch das Hinzufügen einer einheitlichen Videozugangs- und Medienkonvertierungsschicht können Überwachungssysteme, Videokonferenzplattformen, Drohnen, mobile Kommandofahrzeuge und Unified-Communication-Terminals über einen konsistenten Integrationspfad verbunden werden. RTSP-, RTMP-, SIP- und GB28181-Ressourcen können in die Architektur eingebracht werden, während H.264- und H.265-Unterschiede bei Bedarf behandelt werden können.
Diese Trennung macht die Gesamtlösung einfacher erweiterbar. Die KVM-Schicht verwaltet weiterhin den Kommandoraum, während die Mediaschicht sich auf externen Videozugang, Stream-Konvertierung und Interoperabilität konzentriert. Wenn zusätzliche Videosysteme eingeführt werden, können sie integriert werden, ohne das grundlegende Betriebsmodell der Kommandozentrale zu ändern.
Noch wichtiger ist, dass die Architektur es der Kommandozentrale ermöglicht, Video als operative Ressource zu verwalten und nicht als Ansammlung isolierter physikalischer Eingänge. Operatoren können die für eine bestimmte Aufgabe erforderlichen Informationen abrufen, sie am geeigneten Arbeitsplatz oder der Videowand anzeigen und mehrere Quellen kombinieren, wenn sich die Situation ändert.
Für Projekte, die große Überwachungsnetzwerke mit Konferenzen, mobilem Video und Echtzeitkommunikation kombinieren müssen, verwandelt dieser geschichtete Ansatz verteiltes KVM von einem lokalen Signalverteilungssystem in einen Teil einer breiteren visuellen Kommando- und Einsatzumgebung.
FAQ
Können am Körper getragene Aufzeichnungsgeräte und tragbare Überwachungseinheiten angeschlossen werden?
Ja. Diese Geräte können eingebunden werden, wenn auf ihre Netzwerk-Videostreams über die Medienintegrationsschicht zugegriffen werden kann. Ihre Streams können dann in ein für die nachgelagerte Kommandozentralen-Umgebung geeignetes Format konvertiert werden.
Kann dieselbe Architektur Video-Live-Streaming-Quellen aufnehmen?
Ja. Netzwerk-Live-Streaming-Quellen können zusammen mit Überwachungs- und Kommunikationsvideo eingebunden werden, wenn die relevante Streaming-Methode von der Medienzugangsschicht unterstützt wird.
Kann Video aus der Kommandozentrale an eine Konferenz-MCU gesendet werden?
Ja. Die Integration muss nicht auf den Empfang von Konferenzvideo beschränkt sein. Ausgewählte Videoressourcen der Kommandozentrale können ebenfalls aggregiert und an eine Konferenz-MCU geliefert werden, wenn die erforderliche Medienkonvertierung verfügbar ist.
Kann ein externer Stream als Eingang für eine Videokonferenz verwendet werden?
Ja. Zusätzlich zu Operator-Arbeitsplätzen und Großbildschirmen kann ein angepasster Netzwerk-Videostream an einen Konferenz-Workflow geliefert werden, wenn die Zielschnittstelle und das Medienformat kompatibel sind.
