Moderne Netzwerke sind keine einfachen Sammlungen von Computern, die über Kabel verbunden sind. Unternehmen, Hochschulen, Krankenhäuser, Rechenzentren, Industrieparks und Diensteanbieter benötigen Netzwerke, die große Datenmengen schnell bewegen, verschiedene Benutzergruppen sicher trennen und zuverlässige Kommunikation zwischen mehreren IP-Subnetzen unterstützen können. In dieser Umgebung wird ein Layer-3-Switch mehr als ein gewöhnliches Switching-Gerät. Er kombiniert die Hochgeschwindigkeits-Weiterleitungsfähigkeit eines Layer-2-Switches mit der Routing-Intelligenz eines Routers und ist damit eine wichtige Grundlage für skalierbare Netzwerkarchitekturen.

Ein Layer-3-Switch wird oft als Gerät beschrieben, das sowohl switchen als auch routen kann. Auf den Zugriffs- und Verteilungs-Ebenen hilft er lokalen Geräten, effizient zu kommunizieren. Auf der Kern- oder Verteilungs-Ebene kann er Datenverkehr zwischen VLANs, Abteilungen, Servergruppen, Dienstzonen und Netzsegmenten routen. Diese doppelte Fähigkeit ermöglicht es Unternehmen, Netzwerke zu bauen, die schneller, sauberer, einfacher zu verwalten und besser auf zukünftiges Wachstum vorbereitet sind.

Von einfacher Weiterleitung zur intelligenten Verkehrssteuerung

Verschiedene Netzwerkgeräte verarbeiten Daten auf unterschiedliche Weise. Ein Hub sendet Datenverkehr einfach an alle angeschlossenen Ports und ist in modernen Netzwerken weitgehend veraltet. Ein Layer-2-Switch leitet Frames innerhalb eines lokalen Netzwerks gemäß MAC-Adressen weiter. Ein Router leitet Pakete zwischen verschiedenen IP-Netzwerken gemäß IP-Routen weiter. Ein Layer-3-Switch bringt diese beiden Welten zusammen, indem er sowohl MAC-Adressen-Weiterleitung als auch IP-Routing verwendet.

In einem traditionellen lokalen Netzwerk arbeitet ein Layer-2-Switch gut, wenn alle Geräte zum selben Subnetz oder VLAN gehören. Wenn jedoch Benutzer in verschiedenen Abteilungen, Dienstzonen oder VLANs kommunizieren müssen, muss der Datenverkehr zwischen IP-Netzwerken geroutet werden. Wenn jeder Inter-VLAN-Fluss an einen separaten Router gesendet wird, kann das Netzwerk ineffizient werden, besonders wenn das interne Verkehrsaufkommen hoch ist.

Ein Layer-3-Switch löst dieses Problem, indem er Routing innerhalb der Switching-Plattform durchführt. Er kann lokalen Verkehr auf Layer 2 weiterleiten und verkehrsübergreifenden Verkehr auf Layer 3 routen, wodurch unnötige Umwege reduziert und die Gesamtantwortgeschwindigkeit des Netzwerks verbessert wird.

Wie der Kernmechanismus funktioniert

Der Kernwert eines Layer-3-Switches kann als „einmal routen, mehrfach switchen“ zusammengefasst werden. Wenn ein Paket zum ersten Mal von einem Subnetz zu einem anderen wechseln muss, führt der Switch Layer-3-Routing-Entscheidungen ähnlich wie ein Router durch. Nachdem der Verkehrsfluss identifiziert wurde, können spätere Pakete mit demselben Weiterleitungspfad mit hoher Geschwindigkeit durch hardwarebasiertes Switching verarbeitet werden.

Dieser Mechanismus ermöglicht es dem Netzwerk, die Intelligenz des Routings zu behalten und gleichzeitig eine Leistung nahe dem Layer-2-Switching zu erzielen. Für den internen Unternehmensverkehr ist dies besonders nützlich, da viele Anwendungen eine häufige Kommunikation zwischen verschiedenen VLANs, Servernetzen, Büronetzen, drahtlosen Netzwerken und Sicherheitszonen erfordern.

In der praktischen Netzwerkgestaltung bedeutet dies, dass die Kommunikation zwischen VLANs nicht immer von einem externen Router abhängen muss. Der Layer-3-Switch kann als Routing-Gateway für mehrere VLANs fungieren und gleichzeitig eine schnelle Weiterleitung zwischen angeschlossenen Ports aufrechterhalten.

Zwei Tabellen hinter intelligenterer Weiterleitung

Ein Layer-3-Switch verwaltet zwei wichtige Arten von Weiterleitungsinformationen. Die erste ist die MAC-Adressentabelle, die die Beziehung zwischen Geräte-MAC-Adressen und Switch-Ports aufzeichnet. Diese Tabelle unterstützt das Layer-2-Switching innerhalb derselben Broadcast-Domäne oder VLAN.

Die zweite ist die Routing-Tabelle, die verschiedene IP-Netzsegmente, ausgehende Schnittstellen, Next-Hop-Informationen und Routenpräferenzen aufzeichnet. Diese Tabelle unterstützt das Layer-3-Routing zwischen verschiedenen IP-Subnetzen. Wenn Datenverkehr ankommt, prüft der Switch, ob das Ziel zum selben Subnetz gehört. Wenn ja, leitet der Switch den Frame über die MAC-Adressentabelle weiter. Wenn nicht, verwendet der Switch die Routing-Tabelle, um den richtigen Weiterleitungspfad zu bestimmen.

Diese kombinierte Logik macht das Gerät intelligenter als einen einfachen Layer-2-Switch und effizienter für internes Hochgeschwindigkeits-Routing als viele traditionelle, softwarebasierte Routing-Designs.

Hardware-Routing reduziert Verzögerung

Einer der wichtigsten technischen Vorteile von Layer-3-Switching ist das hardwarebasierte Routing. Traditionelle Router verlassen sich oft stärker auf Softwareverarbeitung für Routing-Funktionen, während Layer-3-Switches dedizierte Switching-Chips (oft als ASICs bezeichnet) verwenden, um Weiterleitungsentscheidungen zu beschleunigen.

Da Routing und Weiterleitung in Hardware bearbeitet werden können, können Layer-3-Switches die Weiterleitungsverzögerung bei geeigneten Designs auf Mikrosekunden-Ebene reduzieren. Hochleistungs-Layer-3-Switches können auch die drahtgebundene Weiterleitung (Wire-Speed Forwarding) unterstützen, was bedeutet, dass das Gerät unter geeigneten Bedingungen Datenverkehr mit der maximalen physischen Rate seiner Schnittstellen weiterleiten kann.

Aus diesem Grund werden Layer-3-Switches häufig in Netzwerken eingesetzt, die sowohl Routing-Intelligenz als auch hohen Durchsatz erfordern. Sie sind nicht einfach „größere Switches“. Sie sind darauf ausgelegt, die Kommunikation zwischen Subnetzen in geschäftigen internen Netzwerken schneller und praktischer zu machen.

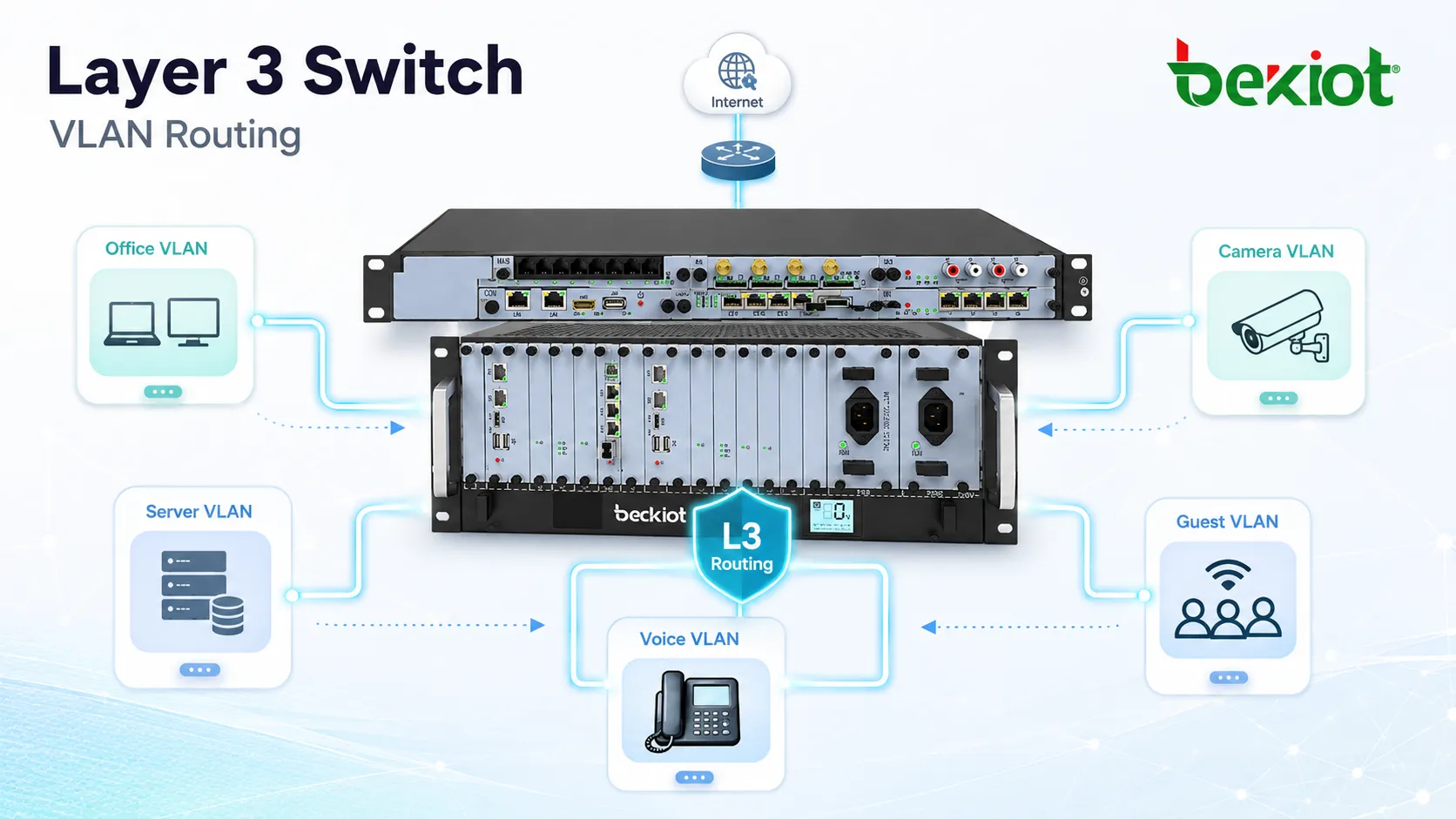

VLAN-Segmentierung schafft ein saubereres Netzwerk

Die VLAN-Unterstützung ist einer der wichtigsten Gründe, warum Unternehmen Layer-3-Switches einsetzen. Ein VLAN ermöglicht es, ein physisches Netzwerk in mehrere logische Netzwerke zu unterteilen. Beispielsweise kann ein Unternehmen Bürobenutzer, Finanzsysteme, drahtlose Benutzer, IP-Kameras, Sprachterminals, Gastzugang und Server in verschiedene VLANs aufteilen.

Ohne Routing bleiben diese VLANs isoliert. Mit einem Layer-3-Switch kann das Unternehmen Routing-Pfade zwischen VLANs definieren und gleichzeitig klare Verkehrsgrenzen beibehalten. Dies macht das Netzwerk sicherer, verwaltbarer und flexibler, als alle Geräte in einem großen flachen Netzwerk zu platzieren.

Eine ordnungsgemäße VLAN-Segmentierung kann auch Broadcast-Verkehr reduzieren, die Fehlersuche vereinfachen und die Richtliniensteuerung verbessern. Netzwerkadministratoren können verschiedene Regeln für verschiedene Abteilungen, Dienstsysteme oder Sicherheitszonen anwenden, anstatt jedes Gerät auf die gleiche Weise zu behandeln.

Routing-Protokolle für wachsende Netzwerke

Ein Layer-3-Switch kann je nach Netzwerkgröße und -komplexität mehrere Routing-Methoden unterstützen. In kleineren Netzwerken können statische Routen ausreichen. In mittleren und großen Netzwerken können dynamische Routing-Protokolle wie RIP, OSPF und BGP dem Netzwerk helfen, Routen automatisch zu lernen und sich an Topologieänderungen anzupassen.

OSPF wird häufig in Unternehmens- und Campusnetzen verwendet, da es skalierbares internes Routing und schnellere Pfadberechnung unterstützt. BGP wird häufiger in Carrier-, Rechenzentrums- oder großen Multinetzwerkumgebungen eingesetzt, in denen Routenkontrolle und richtlinienbasiertes Routing wichtig sind. Die genaue Protokollwahl hängt von der Netzwerkarchitektur, den Redundanzanforderungen und der Verwaltungskapazität ab.

Durch die Unterstützung von Routing-Protokollen kann ein Layer-3-Switch an einem breiteren Routing-System teilnehmen, anstatt nur als lokales Inter-VLAN-Gateway zu fungieren. Dies ist wichtig für Unternehmen mit mehreren Gebäuden, Zweigstellen, Rechenzentren oder Upstream-Netzwerkverbindungen.

Unternehmensarchitektur mit Kern-, Verteilungs- und Zugriffsebenen

In vielen Unternehmensnetzwerken wird ein dreischichtiges Design verwendet: Kernschicht, Verteilungsschicht und Zugriffsschicht. Zugriffsswitches verbinden Endgeräte wie Computer, Drucker, IP-Telefone, drahtlose Zugriffspunkte, Kameras und Industrieterminals. Verteilungsswitches sammeln Datenverkehr von mehreren Zugriffsswitches. Die Kernschicht bietet Hochgeschwindigkeits-Weiterleitung und Routing zwischen den wichtigsten Netzwerkbereichen.

Ein Layer-3-Switch wird oft auf der Kern- oder Verteilungsschicht eingesetzt, da diese Positionen sowohl Geschwindigkeit als auch Routing-Fähigkeit erfordern. Er kann verschiedene Abteilungs-VLANs, Serverzonen, Internetausgänge, Firewall-Schnittstellen und Rechenzentrumsnetzwerke verbinden. Dieses Design hält die Zugriffsswitches einfacher, während die Routing-Steuerung näher am Verkehrszentrum platziert wird.

Für ein Unternehmen hilft diese Architektur, die Skalierbarkeit zu verbessern. Neue Abteilungen, Stockwerke, Produktionsbereiche, drahtlose Netzwerke oder Dienstsysteme können durch VLAN-Planung und Routing-Richtlinien hinzugefügt werden, anstatt das gesamte Netzwerk neu aufzubauen.

Rechenzentren benötigen schnelles und latenzarmes Switching

Rechenzentren stellen hohe Anforderungen an die Switching-Leistung. Moderne Serverumgebungen können Tausende von Servern, virtuellen Maschinen, Speichersystemen, Containerplattformen und Anwendungsclustern enthalten. Diese Systeme erzeugen sowohl Nord-Süd-Verkehr zwischen Servern und externen Netzwerken als auch Ost-West-Verkehr zwischen Servern innerhalb des Rechenzentrums.

Layer-3-Switches helfen Rechenzentren, flachere Netzwerkstrukturen aufzubauen, unnötige Weiterleitungshops zu reduzieren und den Durchsatz zu verbessern. In Hochleistungsumgebungen kann die Verwendung einer geeigneten Layer-3-Switching-Architektur die Verkehrseffizienz erheblich verbessern. Einige verwandte Leistungsvergleiche zeigen, dass Hochleistungs-Layer-3-Switching in Rechenzentrumsszenarien die Nord-Süd-Verkehrslatenz in optimierten Designs um mehr als 40 % reduzieren kann.

Für Anwendungen wie Cloud-Plattformen, Online-Dienste, Virtualisierung, Speichernetzwerke und Echtzeit-Geschäftssysteme können geringere Latenz und höhere Weiterleitungskapazität die Dienstantwortzeit und das Benutzererlebnis direkt beeinflussen.

Anwendungsfälle für Dienstanbieter und Metronetze

In Umgebungen von Dienstanbietern und Metronetzen werden Layer-3-Switches häufig an Edge-Knoten, Unternehmenszugangspunkten und Verteilungspositionen eingesetzt. Sie können vielen Kunden oder Dienstgruppen VLAN-Isolation, flexibles Routing, richtlinienbasierte Weiterleitung und Hochgeschwindigkeits-Paketverarbeitung bieten.

Diese Netzwerke erfordern sowohl Verkehrstrennung als auch effizientes Routing. Ein Layer-3-Switch kann helfen, Kundendatenverkehr zu trennen, mehrere Dienst-VLANs zu verbinden, Routing-Richtlinien zu unterstützen und große Datenmengen mit stabiler Leistung weiterzuleiten. Dies macht ihn geeignet für den Zugang zu Unternehmensleitungen, Gebäudeverteilung, Campus-Konnektivität und Metro-Ethernet-Dienste.

Im Vergleich zu einem reinen Layer-2-Verteilungsnetzwerk gibt die Layer-3-Fähigkeit den Betreibern mehr Kontrolle über Verkehrspfade, Dienstisolierung und Netzwerkresilienz.

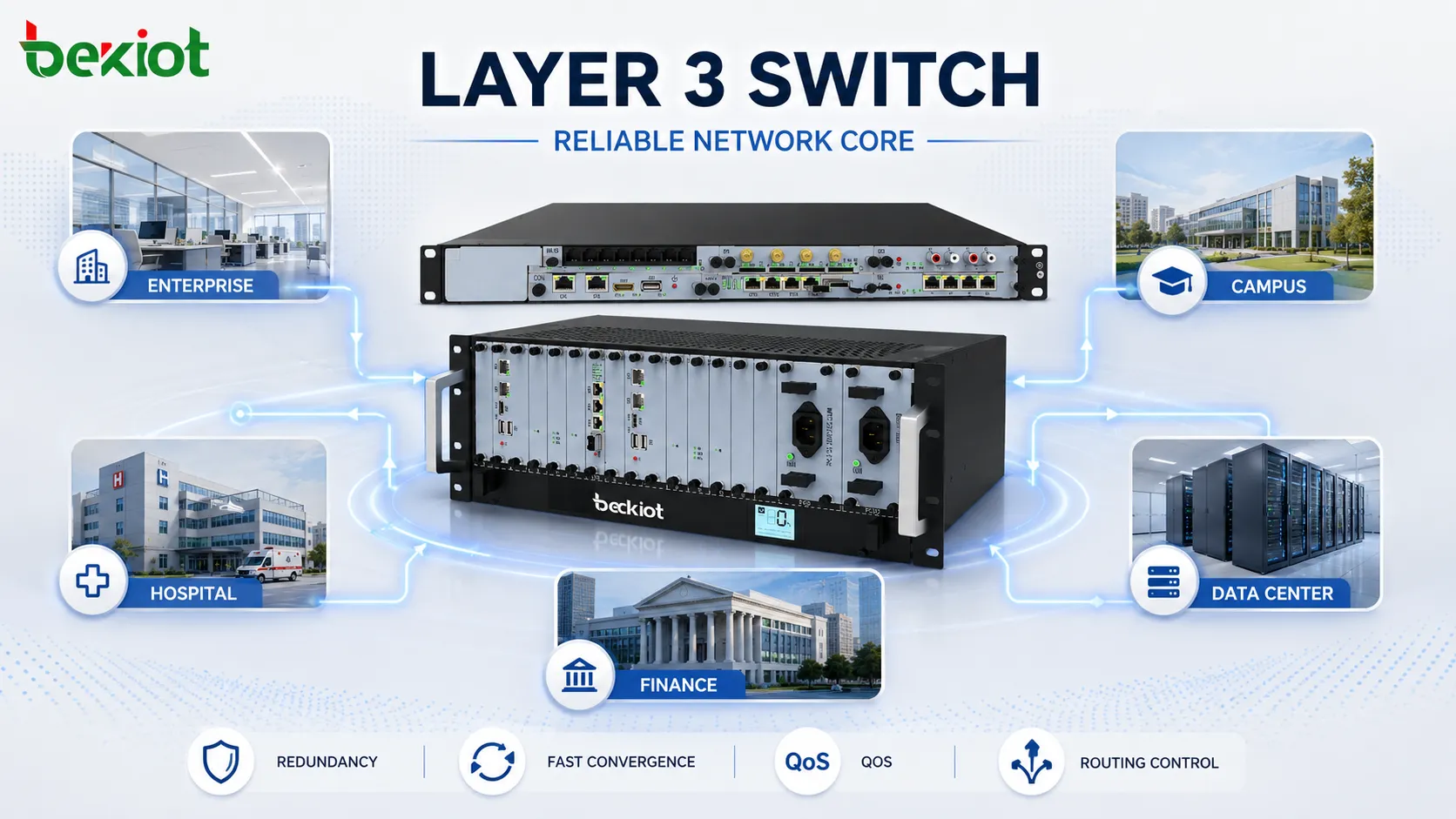

Hochzuverlässigkeitsszenarien erfordern mehr als Geschwindigkeit

Campusnetze, Krankenhausnetze, Finanzhandelssysteme, Kontrollräume und große Unternehmenszentralen benötigen einen stabilen Netzwerkbetrieb. In diesen Umgebungen ist Geschwindigkeit wichtig, aber Zuverlässigkeit, schnelle Wiederherstellung und Verkehrspriorisierung sind ebenso wichtig.

Layer-3-Switches können redundante Verbindungen, schnelle Konvergenz, Linkaggregation, Routing-Backup und QoS-Richtlinien unterstützen. Redundanz hilft, die Konnektivität aufrechtzuerhalten, wenn eine Verbindung oder ein Gerätepfad ausfällt. Schnelle Konvergenz reduziert die Zeit, die das Netzwerk benötigt, um einen anderen Pfad zu finden. QoS ermöglicht es wichtigen Datenverkehr wie Sprache, Video, medizinische Systeme, Handelsverkehr oder Verwaltungsdiensten, bei Netzwerkauslastung eine höhere Priorität zu erhalten.

Dies macht Layer-3-Switches für Netzwerke geeignet, in denen Ausfallzeiten oder Verzögerungen die Geschäftskontinuität, das Sicherheitsmanagement oder die Benutzererfahrung beeinträchtigen können.

Empfohlene Lösungskomponenten

Eine vollständige Layer-3-Switch-Lösung sollte sich nicht nur auf den Switch selbst konzentrieren. Sie sollte VLAN-Planung, IP-Adressierung, Routing-Design, Gateway-Platzierung, Redundanz, QoS-Richtlinie, Sicherheitskontrolle, Überwachung und zukünftige Erweiterung umfassen. Ziel ist es, ein Netzwerk zu schaffen, das schnell, strukturiert, sicher und einfach zu verwalten ist.

Planungspunkte vor der Bereitstellung

Vor der Bereitstellung einer Layer-3-Switch-Lösung sollten Administratoren zunächst die Netzwerkzonen und Dienstprioritäten definieren. Dies umfasst die Entscheidung, welche VLANs benötigt werden, welche Subnetze kommunizieren sollen, welche Dienste Isolation erfordern und welcher Verkehr priorisiert werden soll.

Die IP-Adressierung sollte klar geplant werden. Eine unorganisierte IP-Struktur kann Routing, Fehlersuche und Erweiterung erschweren. Auch die Platzierung des Gateways ist wichtig. In vielen Unternehmensdesigns dient der Layer-3-Switch als Standard-Gateway für mehrere VLANs, sodass lokales Routing nahe den Benutzern und Servern stattfinden kann.

Redundanz sollte von Anfang an berücksichtigt werden. Kritische Netzwerke sollten einzelne Fehlerpunkte bei Uplinks, Stromversorgung, Kernverbindungen und Routing-Pfaden vermeiden. Verwaltungszugriff, Konfigurationssicherung, Protokollierung und Überwachung sollten ebenfalls in das Design aufgenommen werden, anstatt erst nach Auftreten von Problemen hinzugefügt zu werden.

Zukunftssichere Entwicklungsrichtung

Da sich 5G, Cloud Computing, IoT, künstliche Intelligenz und Edge Computing weiterentwickeln, werden Netzwerke mehr Geräte, mehr Anwendungen und mehr Echtzeitverkehr transportieren müssen. Layer-3-Switches bewegen sich ebenfalls in Richtung höherer Leistung, stärkerer Automatisierung und einfacherer zentraler Verwaltung.

Zukünftige Netzwerkumgebungen werden zunehmend 400G- und 800G-Schnittstellenfähigkeiten in High-End-Kern- und Rechenzentrumsszenarien erfordern. KI-gestützte Verkehrsoptimierung kann Netzwerken helfen, anormale Muster zu erkennen, Richtlinien anzupassen und die Ressourcennutzung zu verbessern. Cloud-native Verwaltung und Automatisierung können die großflächige Bereitstellung und Wartung effizienter gestalten.

Für Organisationen, die langfristige Netzwerk-Upgrades planen, ist Layer-3-Switching nicht nur eine aktuelle Leistungsverbesserung. Es ist auch eine Grundlage für intelligentere, automatisiertere und skalierbarere Netzwerkoperationen.

Fazit

Eine Layer-3-Switch-Lösung verleiht modernen Netzwerken die Fähigkeit, schnelles lokales Switching mit intelligentem IP-Routing zu kombinieren. Sie unterstützt VLAN-Segmentierung, Kommunikation zwischen Subnetzen, dynamisches Routing, Redundanz, QoS und Hochleistungs-Weiterleitung in einer Architektur.

Von Unternehmensnetzwerken bis zu Rechenzentren, von Campusnetzen bis zum Dienstanbieter-Zugang – Layer-3-Switches helfen Daten, sich reibungsloser über komplexe Umgebungen zu bewegen. Bei richtiger Planung können sie Routing-Engpässe reduzieren, Sicherheitsgrenzen verbessern, die Netzwerkstruktur vereinfachen und zukünftiges Wachstum unterstützen.

Das beste Ergebnis erzielt man, wenn man Layer-3-Switching als Teil einer vollständigen Netzwerklösung betrachtet, nicht nur als Geräte-Upgrade. VLAN-Design, Routing-Richtlinie, Redundanz, Sicherheit, Verkehrspriorität und Verwaltungstransparenz sollten zusammenwirken, um eine stabile und skalierbare Kommunikationsgrundlage zu schaffen.

FAQ

Ist ein Layer-3-Switch dasselbe wie ein Router?

Nein. Beide können IP-Verkehr routen, aber sie sind für verschiedene Rollen ausgelegt. Ein Layer-3-Switch ist für die Hochgeschwindigkeits-Weiterleitung im internen Netzwerk optimiert, während ein Router oft für WAN-Zugang, Internet-Edge-Funktionen, NAT, Firewall-Integration oder komplexes externes Routing verwendet wird.

Wann sollte ein Unternehmen von Layer-2- auf Layer-3-Switching upgraden?

Ein Upgrade ist normalerweise erforderlich, wenn das Netzwerk mehrere VLANs, mehrere Abteilungen, wachsenden Serververkehr, Anforderungen an die Kommunikation zwischen Subnetzen oder Leistungsdruck aufgrund zu vieler interner Verkehrsströme über einen externen Router aufweist.

Benötigt jeder Zugriffsswitch Layer-3-Fähigkeiten?

Nicht immer. Viele Netzwerke verwenden Layer-2-Switches auf der Zugriffsebene und Layer-3-Switches auf der Verteilungs- oder Kernschicht. Dieses Design hält den Endgerätezugriff einfach, während Routing und Richtliniensteuerung an einem stärkeren zentralen Punkt platziert werden.

Kann ein Layer-3-Switch die Netzwerksicherheit verbessern?

Er kann helfen, indem er VLAN-Trennung, Routing-Kontrolle, Zugriffsrichtlinien und Verkehrsgrenzen unterstützt. Er sollte jedoch weiterhin mit Firewalls, Authentifizierungssystemen, Überwachungstools und Sicherheitsrichtlinien zusammenarbeiten, um einen vollständigen Schutz zu gewährleisten.

Was sollte bei der Auswahl einer Layer-3-Switch-Lösung beachtet werden?

Wichtige Faktoren sind Portgeschwindigkeit, Weiterleitungskapazität, VLAN-Umfang, Unterstützung von Routing-Protokollen, Redundanzfunktionen, QoS-Fähigkeit, Verwaltungstools, Stromzuverlässigkeit und zukünftige Erweiterungsanforderungen.
