LC-Resonanzkreise gehören zu den wichtigsten frequenzselektiven Bausteinen der Elektronik. Durch die Kombination von Induktor und Kondensator entwickeln Ingenieure Netzwerke, die Energie speichern, diese zwischen magnetischem und elektrischem Feld austauschen und bei einer bestimmten Frequenz stark reagieren. Dieses Verhalten macht LC-Kreise unverzichtbar in Hochfrequenzsystemen, analogen Filtern, Oszillatoren, Impedanzanpassungsnetzwerken sowie vielen Sensorsignalen und Signalaufbereitungsdesigns.
Obwohl die grundlegende Theorie schlüssig ist, sind praktische LC-Resonanzkreise niemals ideal. Reale Induktoren weisen Wicklungswiderstände auf, echte Kondensatoren haben dielektrische Verluste und Leiterplattenbahnen erzeugen parasitäre Induktivitäten und Kapazitäten. Dadurch wird die Resonanz realer Hardware nicht nur durch die Nennwerte von L und C bestimmt, sondern auch durch den Gütefaktor, die Belastung, Bauteiltoleranzen, thermische Drift und die Layoutqualität. Daher muss ein fachlicher Artikel sowohl theoretische Grundlagen als auch praktische Umsetzungen behandeln.
Was ist ein LC-Resonanzkreis?
Ein LC-Resonanzkreis ist ein elektrisches Netzwerk, das aus einem Induktor (L) und einem Kondensator (C) besteht. Diese beiden passiven Bauteile interagieren auf charakteristische Weise. Der Kondensator speichert Energie in einem elektrischen Feld, der Induktor hingegen in einem magnetischen Feld. Bei gemeinsamer Verschaltung tauschen sie Energie gegenseitig aus und erzeugen eine Resonanzreaktion bei einer festen Frequenz.
Diese spezielle Frequenz wird als Resonanzfrequenz bezeichnet. Bei Resonanz sind induktive und kapazitive Reaktanz betragsmäßig gleich und wirkungsgegenteilig. Theoretisch heben sich die Blindwiderstände gegenseitig auf, sodass das Netzwerk durch sein Widerstandsverhalten dominiert wird. In der Praxis hängt die genaue Reaktion davon ab, ob der Kreis seriell oder parallel geschaltet ist und wie hoch die Verluste im realen System ausfallen.
Einfach ausgedrückt entsteht Resonanz, wenn Induktor und Kondensator bei einer einzigen Frequenz stärker miteinander ausgleichen als in jedem anderen Betriebsbereich des Kreises.
Funktionsprinzip der LC-Resonanz
Energieaustausch zwischen elektrischen und magnetischen Feldern
Das Funktionsprinzip eines LC-Resonanzkreises basiert auf der Energiespeicherung. Beim Laden eines Kondensators wird Energie im elektrischen Feld gespeichert. Fließt Strom durch einen Induktor, speichert dieser Energie im magnetischen Feld. In einem verlustfreien idealen LC-Netzwerk wandert Energie wiederholt vom Kondensator zum Induktor und zurück.
Dieser periodische Austausch erzeugt eine Schwingung. Während der Entladung des Kondensators steigt der Strom durch den Induktor und bildet ein magnetisches Feld. Sinkt das magnetische Feld ab, treibt es den Strom weiter und lädt den Kondensator mit umgekehrter Polarität auf. Das Ergebnis ist ein sich wiederholender Zyklus, dessen Frequenz durch die Werte von L und C festgelegt wird.
Aus diesem Grund werden LC-Kreise oft als Resonanz- oder Speicherkreise bezeichnet. Sie leiten nicht einfach Strom wie gewöhnliche passive Netzwerke, sondern weisen ein natürliches Frequenzverhalten auf, um Signale gezielt auszuwählen, zu unterdrücken oder zu erzeugen.
Die Formel der Resonanzfrequenz
Die bekannteste Gleichung der LC-Kreis-Theorie ist die Resonanzfrequenzformel. Sie zeigt, dass die Resonanzfrequenz sowohl von der Induktivität als auch der Kapazität abhängt – nicht nur von einem einzelnen Bauteil. Steigt die Induktivität, sinkt die Resonanzfrequenz; auch eine größere Kapazität führt zu einer niedrigeren Resonanzfrequenz.
Die Standardgleichung lautet wie folgt:
f = 1 / (2π√LC)
Diese Formel bildet oft den Ausgangspunkt für Entwicklungsarbeiten. Ingenieure sollten jedoch beachten, dass sie nur den idealen Resonanzpunkt beschreibt. In realen Kreisen können parasitäre Widerstände, Streukapazitäten und Lastwechsel die gemessene Resonanz gegenüber dem berechneten Wert verschieben.
Bedeutung der Resonanz in der Elektronik
Resonanz verleiht Schaltungen eine Frequenzselektivität. Statt gleichermaßen auf alle Frequenzen zu reagieren, bevorzugt ein LC-Netzwerk einen schmalen Frequenzbereich stark. Diese Eigenschaft ist besonders wertvoll in Kommunikationssystemen, bei denen Signale präzise getrennt, gefiltert, verstärkt oder erzeugt werden müssen.
In Funkempfängern isoliert die Resonanz einzelne Kanäle aus vielen Signalen. Bei Oszillatoren definiert sie die Schwingungsfrequenz. In Filtern verbessert sie die Grenzen von Durchlass- und Sperrbereichen. In Anpassungsnetzwerken wandelt sie die Impedanz um, um die Leistungsübertragung bei einer Zielfrequenz zu optimieren.
Serielle und parallele LC-Resonanzkreise
Serielle Resonanzkreise
Bei einem seriellen LC-Resonanzkreis sind Induktor und Kondensator in einem gemeinsamen Strompfad geschaltet. Außerhalb der Resonanz weist der Kreis eine hohe Reaktanz auf und begrenzt den Stromfluss. Bei Resonanz heben sich induktive und kapazitive Reaktanz gegenseitig auf, sodass die Gesamtimpedanz auf ein Minimum absinkt.
Da die Impedanz am Resonanzpunkt sehr gering ist, erreicht der Strom bei gegebener Quellspannung seinen Höchstwert. Daher wird die Serienresonanz oft mit einem starken Durchlassverhalten bei der Zielfrequenz verbunden. Sie eignet sich für Bandpassstrukturen, Abstimmstufen und Anwendungen, bei denen eine ausgewählte Frequenz effizient übertragen werden soll.
Ein wichtiger praktischer Hinweis: Ein serieller Resonanzkreis kann auch bei moderater Versorgungsspannung hohe Spannungen an Induktor und Kondensator erzeugen. Entwickler müssen daher bei der Umsetzung die Bauteilspannungsbelastung, das thermische Verhalten und Sicherheitsreserven berücksichtigen.
Parallele Resonanzkreise
Bei einem parallelen LC-Kreis sind Induktor und Kondensator parallel zum Eingang oder zu einem Teil eines größeren Netzwerks geschaltet. Bei Resonanz können die Teilströme durch L und C sehr hoch sein, während die Eingangsimpedanz aus Sicht der Quelle stark ansteigt. Dadurch verhält sich der Kreis völlig anders als die serielle Variante.
Da die Eingangsimpedanz bei Resonanz stark ansteigt, werden parallele Resonanzkreise häufig eingesetzt, um eine ausgewählte Frequenz zu sperren, aufrechtzuerhalten oder hochohmig hervorzuheben. Diese Schaltung ist üblich bei Oszillatorspeichern, hochfrequenten Abstimmlasten und selektiven Filterstufen.
Die Parallelresonanz ist besonders wichtig für die praktische Oszillatorentwicklung, da das Netzwerk Energie effizient speichert und gleichzeitig eine nutzbare Resonanzlast für aktive Bauteile bereitstellt. Dennoch wird ihr reales Verhalten weiterhin durch den Induktorwiderstand, Kondensatorverluste und die Belastung durch angrenzende Schaltungen beeinflusst.
Zentrale Designparameter von LC-Resonanzkreisen
Auswahl von Induktivität und Kapazität
Der erste Entwicklungsschritt besteht in der Festlegung der gewünschten Resonanzfrequenz und der Auswahl passender L- und C-Werte. Viele Kombinationen erfüllen die Resonanzformel, sind jedoch nicht gleichermaßen praktikabel. Der Entwickler muss zwischen Baugröße, Bauteilverfügbarkeit, Verlustverhalten, Strom- und Spannungsfestigkeit sowie Kosten abwägen.
Für niederfrequente Anwendungen sind meist größere Induktivitäten oder Kapazitäten erforderlich, was Baugröße und parasitäre Verluste erhöht. Hochfrequente Designs verwenden kleinere Bauteilwerte, wobei parasitäre Effekte stark an Bedeutung gewinnen und das Verhalten bestimmen können, falls das Layout unkontrolliert ist.
Daher reicht es nicht, nur ein mathematisch korrektes L/C-Paar zu berechnen. Ein robuster Entwicklungsprozess vergleicht mehrere Kombinationen und wählt die Variante mit dem besten Kompromiss aus Resonanzgenauigkeit, Herstellbarkeit und Stabilität aus.
Gütefaktor und Bandbreite
Der Gütefaktor (Q-Wert) ist einer der wichtigsten Kennwerte für die Leistung von Resonanzkreisen. Er gibt an, wie effizient der Kreis Energie speichert, gemessen an den Verlusten pro Schwingungszyklus. Ein hoher Q-Wert bedeutet geringe Dämpfung, hohe Selektivität und schmale Bandbreite. Ein niedriger Q-Wert führt zu stärkerer Dämpfung und breiterer Reaktion.
Bandbreite und Gütefaktor stehen in engem Zusammenhang. Steigt der Q-Wert, wird die Resonanzspitze selektiver und der nutzbare Frequenzbereich schmaler. Dies kann für Empfänger und Schmalbandfilter vorteilhaft sein, erhöht aber die Empfindlichkeit gegenüber Bauteiltoleranzen und Temperaturschwankungen. Ein Design mit niedrigerem Q-Wert ist stabiler, aber weniger selektiv.
In der praktischen Ingenieurstechnik ist der Q-Wert keine reine Kreiseigenschaft. Er hängt zudem von der Qualität des Induktors, den Kondensatorverlusten, dem Leiterplattenaufbau sowie angeschlossenen Quellen und Lasten ab. Daher weicht der gemessene Q-Wert oft von dem ideal berechneten Theoriewert ab.
Widerstand und Dämpfung
Kein realer LC-Kreis ist völlig verlustfrei. Induktoren weisen Kupfer- und Kernverluste auf, Kondensatoren besitzen einen äquivalenten Serienwiderstand und dielektrische Dissipation. Diese widerstandsbedingten Effekte wandeln gespeicherte Energie in Wärme um und schwächen die Schärfe der Resonanzreaktion ab.
Die Dämpfung bestimmt, ob Schwingungen schnell oder langsam abklingen oder nur durch aktive Bauteile aufrechterhalten werden können. Bei passiven Resonanznetzwerken verbreitert die Dämpfung die Reaktion und verringert die Spitzenamplitude. Bei aktiven Oszillatorsystemen muss die Dämpfung durch Verstärkung kompensiert werden, um eine dauerhafte Schwingung zu gewährleisten.
Da in jedem System immer Widerstände vorhanden sind, lassen sich praktische LC-Kreise besser als resonante RLC-Netzwerke verstehen. Diese erweiterte Betrachtungsweise ist unerlässlich, um reale Leistungsdaten zu analysieren und sich nicht nur auf idealisierte Lehrbuchmodelle zu verlassen.
Entwurf eines LC-Resonanzkreises
Schritt 1: Definition des Funktionsziels
Jeder gute Resonanzkreis beginnt mit einem klar definierten Ziel. Die Entwicklungsaufgabe kann in der Signalauswahl, Schwingungserzeugung, Filterung, Impedanzanpassung, Sensorik oder Geräuschunterdrückung bestehen. Die Anwendung bestimmt nicht nur die Zielfrequenz, sondern auch die erforderliche Bandbreite, Einfügedämpfung, Spannungsfestigkeit und Umweltstabilität.
Beispielsweise können ein hochfrequenter Abstimmkreis für die Eingangsstufe und ein Labor-Signalgenerator ähnliche Frequenzen nutzen, aber stark unterschiedliche Entwicklungs prioritäten haben. Eines erfordert hohe Selektivität und kompakte Bauform, das andere legt Wert auf Frequenzstabilität, Einstellbereich und einfache Messbarkeit.
Schritt 2: Berechnung anfänglicher Bauteilwerte
Nach Festlegung der Zielfrequenz wählt der Entwickler entweder L oder C als Ausgangswert und berechnet den ergänzenden Bauteilwert. Daraus entsteht ein erster Entwurfskandidat. Bereits in diesem Schritt sollten Standardbaureihen, Toleranzklassen und praktische Gehäuseformen berücksichtigt werden, um unrealistische theoretische Werte zu vermeiden.
Es ist empfehlenswert, mehrere nahe liegende Kombinationen zu vergleichen, statt sich sofort auf das erste korrekte Rechenergebnis festzulegen. Eine leicht abweichende Induktivität in Kombination mit einem anderen Kondensator kann einen besseren Q-Wert, bessere Liefermöglichkeiten oder stabilere Toleranzen in der Produktion bieten.
Schritt 3: Bewertung realer parasitäre Effekte
Nach der Erstberechnung folgt die Analyse nicht idealer Effekte. Leiterplattenbahnlängen, Bauteilanschlüsse, Steckergeometrie, Abschirmung und nahe Masseflächen beeinflussen die effektive Induktivität und Kapazität des Kreises. Bei Hochfrequenzdesigns können diese Faktoren die Resonanz deutlich verschieben.
Parasitäre Elemente können unerwünschte Kopplungen oder zusätzliche Resonanzpunkte erzeugen. Aus diesem Grund weichen Prototypenmessungen oft von Simulationsergebnissen ab, wenn die Modelle zu idealisiert sind. Entwickler sollten daher äquivalente Serienwiderstände, Streukapazitäten und realistische Quellen- sowie Lastbedingungen in die Entwurfsbewertung einbeziehen.
Schritt 4: Simulation und Prototypenerstellung
Simulationen helfen, Resonanzfrequenz, Bandbreite, Spitzenreaktion, Impedanzverhalten und Toleranzempfindlichkeit vor der Hardwareherstellung vorherzusagen. SPICE-basierte Werkzeuge eignen sich besonders gut zum Vergleich verschiedener Bauteilkombinationen und zur Darstellung des Netzwerkverhaltens unter Berücksichtigung realer Widerstände und Lasten.
Dennoch ist keine Simulation ein Ersatz für praktische Tests. Prototypenmessungen bleiben unverzichtbar, da reale Bauteile, Fertigungsabweichungen und Messaufbauten das endgültige Verhalten verändern. Einstellbare Kondensatoren, Trimmbauteile oder gezielte Layoutanpassungen werden häufig zur Feinabstimmung nach Tests verwendet.
Eine berechnete Resonanzfrequenz ist nur der Anfang. Ein stabiler Resonanzentwurf entsteht durch die Kombination aus Berechnung, Simulation, strukturiertem Layout und praktischer Messung.
Anwendungen von LC-Resonanzkreisen
Hochfrequenzabstimmung und Signalauswahl
Eine der bekanntesten Anwendungen der LC-Resonanz ist die Funkfrequenzabstimmung. Ein gut ausgelegter Resonanzkreis bevorzugt einen einzelnen Kanal oder einen schmalen Frequenzbereich und dämpft benachbarte Signale ab. Diese Selektivität ist grundlegend für Empfänger, Abstimmgeräte und eingangsseitige Signalaufbereitungsschaltungen.
Da Abstimmanwendungen oft schmale Frequenzfenster erfordern, sind hochwertige Bauteile mit hohem Q-Wert und sorgfältige Abschirmung besonders wichtig. Selbst kleine parasitäre Veränderungen können die Kanalgenauigkeit beeinträchtigen, insbesondere bei hohen Hochfrequenzen.
Oszillatoren und Frequenzerzeugung
LC-Speicherkreise finden breite Verwendung in sinusförmigen Oszillatoren, darunter gängige Topologien wie Colpitts und Hartley. In diesen Systemen legt das resonante Netzwerk die Schwingungsfrequenz fest, während aktive Bauteile die pro Zyklus verlorene Energie wiederherstellen. Ohne diese aktive Kompensation würden natürliche Schwingungen durch Dämpfung abklingen.
Oszillatoren erfordern eine hohe Stabilität. Frequenzdrift durch Temperaturunterschiede, Versorgungsspannungen und parasitäre Effekte beeinträchtigt direkt die Ausgangsqualität. Daher benötigen oszillatorspezifische LC-Netzwerke bessere Bauteilqualität und strengere Layoutkontrollen als einfache Demonstrationsschaltungen.
Filter und Impedanzanpassung
LC-Resonanzelemente sind unverzichtbar in analogen Filtern und Impedanzanpassungsnetzwerken. In Filtern definieren sie Durchlass- und Sperrbereiche mit deutlich schärferen Übergängen als einfache Widerstandsteiler. In Anpassungsnetzwerken wandeln sie die Impedanz um, um die Energieübertragung bei einer festgelegten Betriebsfrequenz zu optimieren.
Dies ist besonders wertvoll bei Hochfrequenzsendern, Empfängern, Antennenschnittstellen und Energieübertragungssystemen. Die Anpassungsleistung ist jedoch immer frequenzabhängig, daher muss der Entwickler Resonanz als gezieltes Werkzeug für einen bestimmten Frequenzbereich verstehen.

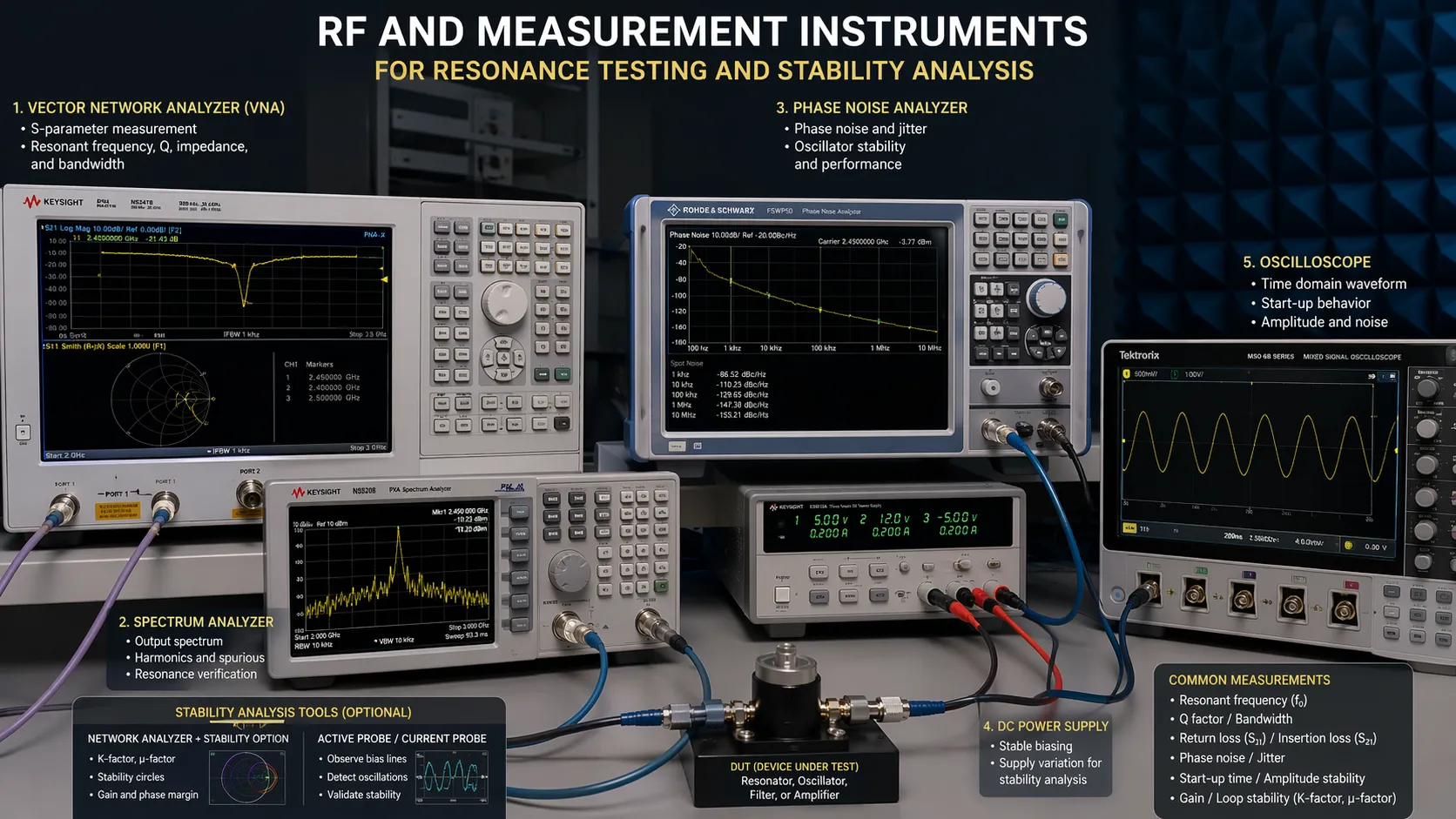

Stabilitätsanalyse von LC-Resonanzkreisen
Bauteiltoleranzen und Fertigungsabweichungen
Die größte Stabilitätsgefahr geht von Bauteiltoleranzen aus. Reale Induktoren und Kondensatoren weisen keine exakten Nennwerte auf. Fertigungsunterschiede führen zu Abweichungen der tatsächlichen L- und C-Werte, wodurch sich die Resonanzfrequenz direkt verändert.
Bei breitbandigen Kreisen ist diese Verschiebung oft akzeptabel. Bei schmalbandigen oder frequenzkritischen Systemen wirkt sich selbst eine geringe prozentuale Abweichung aus. Stabil ausgelegte Resonanzkreise verwenden daher Bauteile mit engen Toleranzen oder bieten eine Abgleichmöglichkeit bei der Kalibrierung.
Thermische Drift und Umwelteinflüsse
Temperaturveränderungen verändern sowohl Induktivität als auch Kapazität. Einige magnetische Werkstoffe und Kondensatordielektrika reagieren empfindlich auf Temperaturen, sodass die Resonanzfrequenz bei veränderten Umgebungsbedingungen abdriftet – besonders bei Präzisionsoszillatoren und Hochfrequenzschaltungen.
Umweltstabilität beschränkt sich nicht nur auf Temperaturen. Luftfeuchtigkeit, Vibrationen, mechanische Belastungen und Gehäusebedingungen beeinflussen ebenfalls die praktische Leistungsfähigkeit. In der Praxis hängt eine stabile Resonanz nicht nur vom Schaltplan, sondern auch von den Betriebsbedingungen und dem Gehäusedesign ab.
Lasteffekte und Kopplungen
Ein LC-Resonanzkreis arbeitet kaum isoliert. Er ist üblicherweise an eine Signalquelle, nachfolgende Verstärker, Messgeräte oder weitere Resonanzstufen angeschlossen. Diese externen Belastungen verändern den effektiven Q-Wert, die Bandbreite und teilweise auch die scheinbare Resonanzfrequenz.
Besonders bei Messungen wirken sich Lasten stark aus. Messsonden, Kabel oder Geräteeingänge können den zu prüfenden Kreis unbeabsichtigt verändern und zu abweichenden Messwerten führen. Gute Ingenieurspraxis berücksichtigt daher Messbedingungen als Teil der Stabilitätsanalyse.
Parasitäre Elemente und Layoutempfindlichkeit
Parasitäre Widerstände, Streukapazitäten und unbeabsichtigte induktive Kopplungen gehören zu den häufigsten Gründen für Abweichungen zwischen Berechnung und praktischem Verhalten. Bei niedrigen und mittleren Frequenzen sind diese Effekte gering, bei hohen Frequenzen bestimmen sie maßgeblich das Schaltungsverhalten.
Ein strukturiertes Layout ist daher zentral für die Stabilität. Kurze Rückleitungen, sinnvolle Masseführung, kompakte Bauteilanordnung, kontrollierte Leiterbahngeometrie und gezielte Abschirmung bewahren die vorgesehene Resonanzreaktion. Bei vielen Hochfrequenzdesigns ist die räumliche Anordnung ebenso wichtig wie der korrekte Schaltplan.
Gestaltungsregeln für verbesserte Stabilität
Stabile LC-Resonanzkreise entstehen durch strukturiertes Design, nicht nur durch reine Berechnung. Hochwertige Induktoren mit hohem Q-Wert, verlustarme Kondensatoren, eng tolerierte Bauteile, kompakte Layouts und passende Abschirmung verbessern direkt die Frequenzstabilität und Vorhersehbarkeit.
Zusätzlich sollten unnötige Lasten vermieden, das thermische Verhalten früh bewertet und Resonanzen sowohl per Simulation als auch durch Labormessungen überprüft werden. Bei anspruchsvollen Anwendungen sorgen Bauteilüberdimensionierung, kontrollierte Werkstoffe und Abgleichmöglichkeiten für den Unterschied zwischen theoretisch korrekter Schaltung und zuverlässigem Endprodukt.
Die zuverlässigsten LC-Resonanzkreise sind nicht nur auf die richtige Frequenz abgestimmt, sondern konstruiert, um auch unter realen Betriebsbedingungen stabil zu bleiben.
Fazit
LC-Resonanzkreise bleiben unverzichtbar, da sie eine präzise und effiziente Möglichkeit bieten, das Frequenzverhalten elektronischer Systeme zu gestalten. Ihr Kernprinzip basiert auf dem Energieaustausch zwischen Induktor und Kondensator, doch ein erfolgreicher Entwurf erfordert weit mehr als nur die Resonanzformel. Serielle oder parallele Topologie, Gütefaktor, Verluste, Bandbreite, Toleranzen, thermische Drift, Lasten und parasitäre Effekte bestimmen die endgültige Leistung.
Ob für Hochfrequenzabstimmung, Schwingungserzeugung, Filterung oder Impedanzanpassung – Ingenieure müssen Theorie und Messung sowie Stabilitätsanalysen verbinden. Ein ausgereifter LC-Entwurf ist mathematisch korrekt, hardwareseitig robust, betriebskonsistent und auf die Anforderungen der praktischen Anwendung abgestimmt.
Häufig gestellte Fragen
Was ist die Hauptfunktion eines LC-Resonanzkreises?
Seine Hauptaufgabe besteht in der Erzeugung einer starken frequenzselektiven Reaktion. LC-Resonanzkreise dienen dazu, Signale bei einer ausgewählten Frequenz durchzulassen, zu sperren, zu erzeugen oder zu formen – in Filtern, Oszillatoren, Abstimmgeräten und Anpassungsnetzwerken.
Was ist der Unterschied zwischen Serien- und Parallelresonanz?
Bei Serienresonanz fällt die Impedanz auf ein Minimum und der Strom erreicht seinen Höchstwert. Bei Parallelresonanz steigt die Eingangsimpedanz stark an, wodurch sich der Kreis für Speicherkreise, abstimmbare Lasten und selektive Frequenznetzwerke eignet.
Warum ist der Gütefaktor wichtig für den LC-Kreis-Entwurf?
Der Gütefaktor gibt an, wie effizient der Resonanzkreis Energie speichert, gemessen an seinen Verlusten. Ein hoher Q-Wert bedeutet hohe Selektivität und schmale Bandbreite, ein niedriger Q-Wert steht für stärkere Dämpfung und breitere Reaktion.
Was verursacht eine instabile Resonanz?
Häufige Ursachen sind Bauteiltoleranzen, thermische Drift, parasitäre Kapazitäten und Induktivitäten, widerstandsbedingte Verluste, schlechtes Leiterplattenlayout sowie Belastungen durch angeschlossene Schaltungen oder Messgeräte.
Sind LC-Kreise auch in der modernen Elektronik noch relevant?
Ja. Sie finden weiterhin breite Anwendung in der Hochfrequenzelektronik, Kommunikationssystemen, Oszillatoren, analogen Filtern, Impedanzanpassungsnetzwerken sowie vielen Sensor- und Signalverarbeitungsgeräten.
