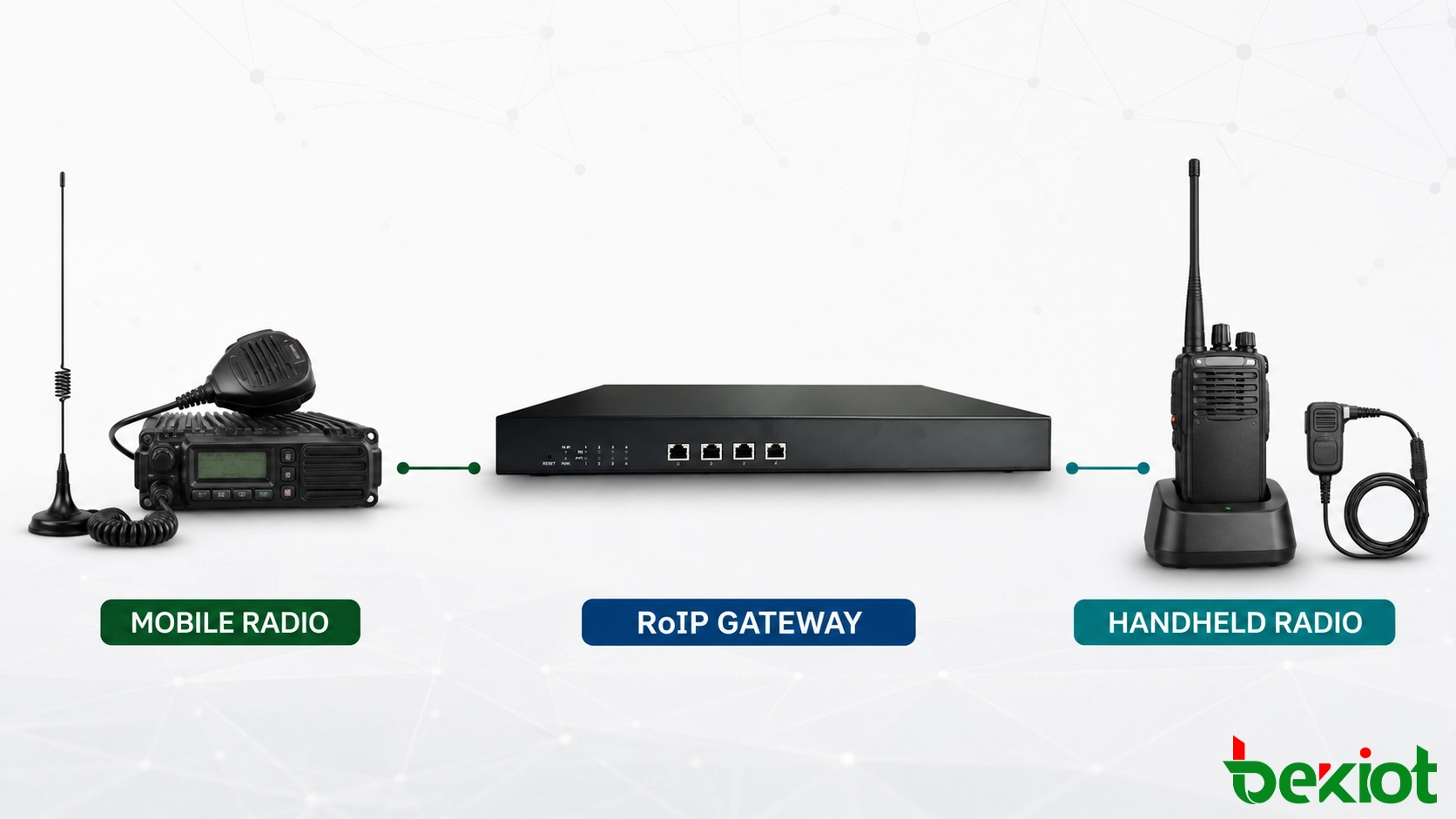

Ein RoIP-Gateway kann sowohl mit einem mobilen Funkgerät als auch mit einem Handfunkgerät arbeiten, aber die beiden Optionen sind nicht in jedem Projekt gleichwertig. Ein mobiles oder Basis-Funkgerät ist normalerweise die bessere Wahl für einen festen Standort, da es eine dedizierte Zubehörschnittstelle, externe Stromversorgung und ein Antennensystem bietet, das für eine größere Reichweite ausgelegt ist. Ein Handfunkgerät kann dennoch effektiv für temporäre Installationen, kompakte Setups und Projekte sein, die ein verfügbares Gerät wiederverwenden müssen.
Die Entscheidung sollte auf der Funkschnittstelle, der erforderlichen Abdeckung, dem Einschaltverhältnis, der Stromquelle, der Installationsumgebung und dem Wartungsplan basieren. Die Auswahl eines Funkgeräts nur weil es angeschlossen werden kann, kann zu instabiler PTT-Steuerung, schlechten Audio-Pegeln oder einer Installation führen, die von einem Ladegerät und einer Kopfhörerbuchse abhängt, die nicht für den Dauerbetrieb ausgelegt sind.
Beginnen Sie mit der Bereitstellungsrolle, nicht mit der Funkgerätegröße
Ein Radio-over-IP-Gateway überträgt Funkaudio und Steuersignale über ein IP-Netzwerk. Es kann einen Funkkanal zu einer entfernten Einsatzzentrale erweitern, ausgewählten Funkverkehr mit einem kompatiblen Telefonsystem verbinden oder Sprache zwischen getrennten Funknetzen überbrücken. In vielen Projekten verbindet sich das Gateway nicht direkt mit dem Funkinfrastruktur-Controller. Stattdessen verwendet es ein externes Funkgerät als HF-Zugangspunkt.
Bei diesem externen Endgerät kann es sich um ein fahrzeugmontiertes mobiles Funkgerät, ein festes Basis-Funkgerät oder ein Handgerät handeln. Alle drei können eine Feldübertragung empfangen und Audio an das Gateway liefern. Sie können auch Audio von der IP-Seite senden, wenn das Gateway die Push-to-Talk-Funktion aktiviert. Der wichtige Unterschied ist, wie zuverlässig jedes Funkgerät diese Funktionen bereitstellt und ob es am vorgesehenen Standort kontinuierlich betrieben werden kann.

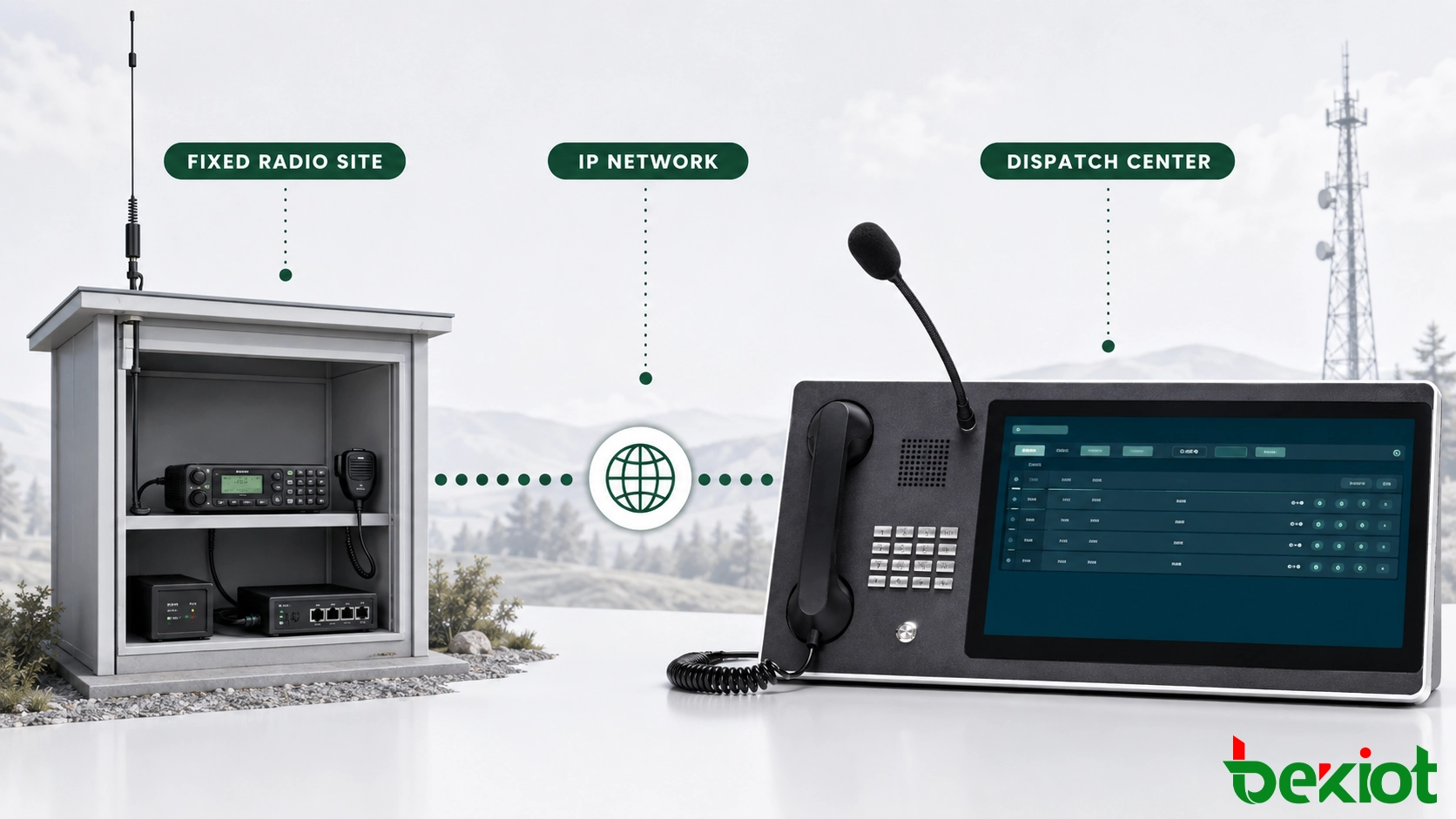

Für einen festen Kommandoraum, eine entfernte Relaisstation, ein Industriegelände oder ein Verkehrskontrollzentrum kann das Funkgerät monatelang eingeschaltet und verbunden bleiben. Das Design bevorzugt daher feste Verkabelung, externe Antennen, vorhersehbare Audio-Pegel und eine Stromversorgung, die abgesichert werden kann. Ein temporärer Einsatzposten, ein Demonstrationssystem oder ein mobiles Kit hat andere Prioritäten: Portabilität und schnelle Installation können wichtiger sein als maximale HF-Leistung.
Warum feste Standorte normalerweise ein mobiles oder Basis-Funkgerät bevorzugen
Ein mobiles Funkgerät ist für den Einbau in ein Fahrzeug oder eine feste Betriebsposition ausgelegt. Viele Modelle bieten einen Zubehöranschluss, der Sende-Audio, Empfangs-Audio, PTT, Masse und ein Empfangsstatussignal wie COR, COS oder Rauschsperrenanzeige bereitstellt. Wenn der Hersteller diese Pins dokumentiert, kann das Schnittstellenkabel gebaut werden, ohne das Funkgerät zu modifizieren oder auf die vorderen Mikrofon- und Lautsprecherbuchsen angewiesen zu sein.
Diese dedizierte Verbindung ist der wichtigste technische Vorteil. Audio-Pegel und Steuerverhalten sind einfacher zu definieren, das Kabel kann gesichert werden und das Funkgerät kann für den Fernbetrieb verfügbar bleiben, ohne dass jemand es bedienen muss. Ein Projekt benötigt dennoch einen funkgerätespezifischen Schaltplan, da Zubehöranschlüsse und Signalpegel nicht universell sind.
Mobile Funkgeräte unterstützen auch externe Antennen, die auf den Abdeckungsplan abgestimmt sind. Die Antenne kann in einer geeigneten Höhe montiert und über ausgewähltes Koaxialkabel, Erdung und Überspannungsschutz angeschlossen werden. Im Vergleich zu einer Handantenne, die in einem Gebäude oder Schrank verwendet wird, bietet diese Anordnung normalerweise eine vorhersagbarere Sende- und Empfangsleistung.
Externe Gleichstromversorgung erleichtert den Dauerbetrieb. Das Funkgerät und das Gateway können ein verwaltetes Stromsystem mit Backup-Batterien oder einer unterbrechungsfreien Stromversorgung teilen, vorausgesetzt, elektrische Isolierung und Lastkapazität werden berücksichtigt. Ein mobiles Funkgerät verträgt mit größerer Wahrscheinlichkeit ein höheres Einschaltverhältnis als ein Handgerät, das in einer Ladeschale sitzt. Das thermische Design bleibt wichtig, insbesondere wenn wiederholte oder lange Übertragungen zu erwarten sind.
Das Einschaltverhältnis sollte als Installationsanforderung und nicht als Annahme behandelt werden. Ein Funkgerät, das bei kurzen Testgesprächen gut funktioniert, kann heiß werden, wenn eine Einsatzzentrale wiederholte Durchsagen sendet oder lange Gespräche führt. Das Geräteregal oder der Schrank benötigt Luftzirkulation um den Kühlkörper des Funkgeräts, und Temperaturalarme sollten an unbeaufsichtigten Standorten in Betracht gezogen werden. Die Sendeleistung muss möglicherweise den vom Hersteller angegebenen Grenzwerten für den Dauerbetrieb folgen, anstatt der höchsten wählbaren Einstellung.
Die Kompromisse sind Installationsplatz, Antennenarbeit, Stromversorgungsdesign und höhere Gerätekosten. Ein festes Funkgerät sollte nicht nur aufgrund seiner Nennsendeleistung ausgewählt werden. Frequenzlizenzen, Standortabdeckung, Antennengewinn, Speisekabeldämpfung und Interferenzbedingungen bestimmen, wie viel HF-Leistung tatsächlich nutzbar ist.
Wann ein Handfunkgerät die praktische Wahl ist
Ein Handfunkgerät kann über seine Kopfhörer-, Lautsprecher-Mikrofon- oder Zubehörschnittstelle mit einem RoIP-Gateway verbunden werden. Dies ist in tragbaren Kits, temporären Kommandoposten, Proof-of-Concept-Projekten und an Standorten üblich, an denen das Hinzufügen eines festen Funkgeräts und einer externen Antenne nicht möglich ist. Es kann auch die anfänglichen Kosten senken, wenn bereits ein kompatibles Funkgerät verfügbar ist.
Die Schwierigkeit besteht darin, dass Handgeräte-Zubehörschnittstellen stark variieren. Einige verwenden einen zweipoligen Audioanschluss, während andere mehrpolige Seitenanschlüsse oder proprietäre Zubehörteile verwenden. Das Einstecken des Steckers kann den internen Audiopfad des Funkgeräts verändern. PTT kann durch einen dedizierten Kontakt, einen Widerstandswert oder eine andere Erkennungsmethode ausgelöst werden. Empfangs- und Sende-Audio können unterschiedliche Bezugspunkte oder Pegel verwenden. Ein Kabel, das mit einer Funkgerätefamilie funktioniert, kann mit einer anderen nicht richtig funktionieren, selbst wenn der Stecker identisch erscheint.
Fehlanpassungen der Audio-Pegel sind eine häufige Ursache für schlechte Ergebnisse. Ein zu hoher Gateway-Ausgang kann den Mikrofoneingang des Funkgeräts übersteuern und die Sprache verzerren. Ein zu niedriger Pegel führt zu schwacher Modulation. Der Empfangs-Audio-Pegel kann auch von der Lautstärkeeinstellung des Handgeräts abhängen, es sei denn, ein fester Pegelausgang ist verfügbar. Sobald der richtige Pegel eingestellt ist, sollten die Funkgeräte-Bedienelemente vor versehentlichen Änderungen geschützt werden.
Die Stromversorgung erfordert ebenso viel Aufmerksamkeit. Wenn ein Handfunkgerät dauerhaft an ein Verbraucherladegerät angeschlossen bleibt, kann dies Brummen, elektrische Störungen oder Batteriebelastung verursachen. Einige Funkgeräte können während des Ladevorgangs nicht mit voller Leistung senden, und eine leere oder defekte Batterie kann den gesamten HF-Pfad unterbrechen. Eine kontinuierliche Installation sollte einen vom Hersteller zugelassenen Batterieeliminator, eine geregelte Stromversorgung oder eine Andocklösung verwenden, sofern verfügbar.
Die HF-Abdeckung muss mit dem Handgerät an seinem endgültigen Standort getestet werden. Ein Funkgerät, das in einem Metallrack oder Geräteraum platziert wird, kann viel schlechter abschneiden als dasselbe Gerät im Freien. Wenn eine externe Antenne hinzugefügt wird, müssen der Funkgeräteanschluss, die Kabelentlastung und die zulässige HF-Konfiguration überprüft werden.
Das Handgerät benötigt auch eine sichere physikalische Befestigungsmethode. Ein loses Funkgerät kann Lautstärkeregler verschieben, Seitentasten drücken, den Zubehörstecker lösen oder seine Antenne nahe an Metallteile bewegen. Eine Halterung sollte das Funkgerät stützen, ohne den Zubehöranschluss zu belasten, und jede Tastatur- oder Menüsperre sollte so konfiguriert sein, dass die routinemäßige Handhabung den ausgewählten Kanal oder die Leistungsstufe nicht ändern kann.
Die Schnittstellenzuordnung bestimmt, ob die Verbindung zuverlässig ist
Unabhängig vom Funkgerätetyp erfordert eine zuverlässige Verbindung mehr als nur zwei Audiokabel. Das Projektteam sollte jedes Signal identifizieren, das vom Betriebsablauf verwendet wird.
-
Empfangs-Audio: überträgt Feldfunksprache vom Funkgerät zum Gateway. Prüfen Sie, ob der Ausgang einen festen Pegel hat oder von der Funkgeräte-Lautstärkeeinstellung gesteuert wird.
-
Sende-Audio: überträgt Einsatz-Audio vom Gateway in den Mikrofonpfad des Funkgeräts. Stellen Sie den Pegel so ein, dass eine schwache oder übersteuerte Modulation vermieden wird.
-
PTT-Steuerung: schaltet den Funksender ein. Überprüfen Sie den elektrischen Typ, die Polarität, die Isolierung und das Timing, bevor Sie das Gateway anschließen.
-
COR-, COS- oder Rauschsperrenanzeige: teilt dem Gateway mit, dass das Funkgerät gültigen Verkehr empfängt. Dies kann verhindern, dass Hintergrundgeräusche kontinuierlich über das IP-Netzwerk gesendet werden.
-
Signalerde oder Audio-Rückleitung: stellt die erforderliche elektrische Referenz bereit. Symmetrisches und unsymmetrisches Audio dürfen nicht als identisch behandelt werden.
-
Kanalsteuerung: kann erforderlich sein, wenn das Einsatzsystem mehr als einen programmierten Kanal auswählen muss. Dies erfordert explizite Unterstützung durch das Funkgerät und das Gateway.
Ein benutzerdefiniertes Kabel sollte an beiden Enden dokumentiert werden, einschließlich Steckerausrichtung, Pin-Nummern, Signalrichtung und elektrischem Verhalten. Das Raten anhand von Kabelfarben oder das Kopieren eines ungeprüften Internet-Diagramms kann das Funkgerät oder Gateway beschädigen. Wenn ein Kopfhörerkabel für Tests geöffnet werden muss, sollten die Messungen wann immer möglich mit der Herstellerdokumentation abgeglichen werden.
Die elektrische Isolierung verdient eine separate Prüfung. Das Funkgerät, das Gateway und die Stromversorgung können unterschiedliche Massebezugspunkte verwenden, insbesondere wenn Geräte in einem Fahrzeug installiert oder über mehrere stromführende Schränke verbunden sind. Masseschleifen können Brummen verursachen, während eine falsche Steuerspannung einen PTT- oder Empfangsstatus-Eingang beschädigen kann. Isolationsübertrager, optoge steuerte Steuerungen und abgeschirmte Kabel können erforderlich sein, aber ihre Verwendung sollte der Schnittstellenspezifikation folgen und nicht einer allgemeinen Verdrahtungsgewohnheit.
Die Gateway-Konfiguration muss mit der PTT- und Empfangslogik des Funkgeräts übereinstimmen. Die PTT-Vorlaufzeit ermöglicht es dem Sender, vor Beginn der Sprache aktiv zu werden. Die Freigabeverzögerung verhindert, dass die letzten Audiopakete abgeschnitten werden. Wenn die COR- oder Rauschsperrenlogik invertiert ist, kann das System einen Kanal offen halten oder eingehendes Audio nicht weiterleiten.
Eine praktische Wahl für jede Projektbedingung
Die folgende Vergleichstabelle bietet einen Ausgangspunkt. Die endgültige Entscheidung hängt immer noch vom ausgewählten Funkgerätemodell und der Betriebsumgebung ab.
| Entscheidungsfaktor | Mobiles oder Basis-Funkgerät | Handfunkgerät |
|---|---|---|
| Beste Eignung | Fester Funkstandort, Fahrzeug, Kommandoraum oder Dauerbetrieb | Tragbares Kit, temporärer Standort, Pilotprojekt oder Installation mit begrenztem Platz |
| Gateway-Verbindung | Verwendet oft einen dokumentierten Zubehöranschluss | Verlässt sich oft auf eine Kopfhörer- oder proprietäre Seitenanschlussbuchse |
| Stromversorgung | Externe Gleichstromversorgung ist einfacher abzusichern und zu überwachen | Batterie und Lademethode erfordern eine Planung für den Dauerbetrieb |
| Antenne | Unterstützt eine geplante externe Antenne und ein Speisesystem | Normalerweise abhängig von einer kompakten Antenne, es sei denn, ein unterstützter externer Anschluss wird verwendet |
| Abdeckung | Im Allgemeinen vorhersagbarer bei Installation mit der richtigen Antenne | Stark beeinflusst durch Platzierung, Gebäudestruktur und Gehäuse |
| Schnittstellenaufwand | Geringer, wenn vollständige Zubehördokumentation verfügbar ist | Höher, wenn PTT-Erkennung und Audio-Pins identifiziert werden müssen |
| Wartung | Gut geeignet für feste Verkabelung und verwaltete Stromversorgung | Erfordert Kontrollen des Batteriezustands, der Ladegerätgeräusche und der Steckerbewegung |
Wählen Sie ein mobiles oder Basis-Funkgerät, wenn der Standort fest ist, der Kanal operativ wichtig ist, das Funkgerät häufig sendet oder der Abdeckungsplan eine externe Antenne erfordert. Wählen Sie ein Handfunkgerät, wenn Portabilität, schnelle Einrichtung, verfügbarer Platz oder Wiederverwendung vorhandener Geräte die stärkere Anforderung ist und Feldtests eine ausreichende Audio-, Strom- und HF-Leistung bestätigen.
Der Kaufpreis sollte mit den Lebenszykluskosten verglichen werden. Ein Handgerät mag das anfängliche Gerätebudget reduzieren, aber ein kundenspezifisches Zubehörkabel, einen zugelassenen Batterieeliminator, eine Montagehalterung und häufigere Inspektionen erfordern. Ein mobiles Funkgerät mag anfangs mehr kosten, aber sein dokumentierter Anschluss, seine austauschbare externe Stromversorgung und sein festes Antennensystem können den Wartungsaufwand über einen langen Einsatzzeitraum reduzieren. Die kostengünstigere Wahl ist diejenige, die die erforderliche Verfügbarkeit ohne wiederholte Feldeinstellungen erfüllt.
Eine gemischte Bereitstellung ist ebenfalls sinnvoll. Feste entfernte Standorte können mobile Funkgeräte verwenden, während temporäre Teams Handgerät-basierte Gateway-Kits verwenden. Die Einsatzplattform kann beide als kontrollierte Funkressourcen darstellen, aber jede Schnittstelle benötigt ihre eigene Kabeldefinition, ihr eigenes Audioprofil und ihren eigenen Wartungsdatensatz.
Installations- und Abnahmeworkflow
-
Bestätigen Sie den Betriebskanal. Dokumentieren Sie Funktechnologie, Frequenzband, Kanal- oder Talkgroup-Nutzung, Abdeckungsbereich und erwartetes Sende-Einschaltverhältnis.
-
Überprüfen Sie die Funkschnittstelle. Besorgen Sie sich die Hersteller-Pinbelegung und identifizieren Sie Empfangs-Audio, Sende-Audio, PTT, Masse und Empfangsstatussignale.
-
Wählen Sie die Stromversorgungsmethode. Entwerfen Sie eine geregelte Stromversorgung und ein Backup für das mobile Funkgerät oder einen zugelassenen Eliminator oder eine Ladelösung für das Handfunkgerät.
-
Bauen und beschriften Sie das Kabel. Verwenden Sie sichere Steckverbinder, Zugentlastung und bei Bedarf Isolierung. Dokumentieren Sie beide Enden, bevor Sie die Geräte einschalten.
-
Stellen Sie die Audio-Pegel ein. Passen Sie die Empfangs- und Sendepfade mit normaler Sprache und, falls verfügbar, einem Funkdienstmonitor an. Überprüfen Sie die Verständlichkeit sowohl bei leisen als auch bei lauten Sprachpegeln.
-
Stimmen Sie das PTT-Verhalten ab. Überprüfen Sie Vorlaufzeit, Freigabeverzögerung, COR/COS-Logik, Behandlung belegter Kanäle und Wiederherstellung nach einer Netzwerkunterbrechung.
-
Testen Sie die installierte Abdeckung. Führen Sie Funkprüfungen von repräsentativen Feldstandorten mit Antenne und Funkgerät an ihren endgültigen Positionen durch.
-
Führen Sie einen Dauerbetriebstest durch. Beobachten Sie die Stabilität der Stromversorgung, Temperatur, Ladeverhalten, Steckersicherheit und Audioqualität über einen längeren Betriebszeitraum.
Der Abnahmetest sollte eingehendes und ausgehendes Audio, die ersten und letzten Worte jeder Übertragung, wiederholte PTT-Betätigung, lange Übertragungen und gleichzeitige Aktivität auf der IP-Seite umfassen. Bei Handgerät-Installationen wiederholen Sie die wichtigsten Tests, während das Ladegerät oder der Batterieeliminator angeschlossen ist, da strombezogene Störungen möglicherweise nicht während des reinen Batteriebetriebs auftreten.
Die netzseitige Validierung sollte gleichzeitig durchgeführt werden. Führen Sie realistische Verzögerungsschwankungen, kurze Paketverlustereignisse und einen vorübergehenden Verlust der IP-Route ein, während die Bediener das Funkgerät verwenden. Bestätigen Sie, dass das Gateway die PTT sicher freigibt, nach der Wiederherstellung keine veralteten Audiodaten erneut sendet und ohne manuellen Eingriff in den genehmigten Kanalzustand zurückkehrt. Wenn ein Backup-Träger bereitgestellt wird, messen Sie die Unterbrechung so, wie sie von Funk- und Einsatzbenutzern gehört wird, anstatt sich nur auf Netzwerkstatusanzeigen zu verlassen.
Die endgültige Übergabe sollte die Funkkonfiguration, den Kabelplan, die Gateway-Audioeinstellungen, das PTT-Timing, die Stromversorgungsanordnung, die Antenneninformationen und eine bekannte Austauschprozedur umfassen. Diese Aufzeichnungen sind wertvoller als eine allgemeine Behauptung, dass das Gateway mit jedem Funkgerät kompatibel ist.
Häufig gestellte Fragen
Fügt eine RoIP-Verbindung automatisch die Funkgeräteidentität oder GPS-Daten hinzu?
Nein. Eine einfache Audio- und PTT-Verbindung erzeugt keine Geräteidentität, keinen Standort oder keine nativen Trunking-Daten. Diese Funktionen erfordern kompatible Signalisierung oder eine separate Integration mit dem Funksystem.
Können mehrere Einsatzpositionen dasselbe angeschlossene Funkgerät überwachen?
Möglicherweise, aber der Einsatzserver, die Benutzerberechtigungen und das Audioverteilungsdesign bestimmen, wie viele Bediener mithören oder PTT anfordern können. Die Sendesteuerung muss eindeutig bleiben.
Kann das angeschlossene Funkgerät weiterhin lokal bedient werden?
Dies hängt vom Funkgerät und der Zubehörschnittstelle ab. Einige Verbindungen lassen das vordere Mikrofon, den Lautsprecher und die PTT verfügbar, während andere sie umleiten oder deaktivieren. Der lokale Betrieb sollte in den Testplan aufgenommen werden.
Kann das Gateway-Funkgerät-Kabel bei eingeschalteten Geräten angeschlossen werden?
Nur wenn beide Hersteller den Heißanschluss ausdrücklich unterstützen. Andernfalls schalten Sie die Geräte vor dem Anschließen oder Entfernen des Kabels aus, um das Risiko von Kurzschlüssen, versehentlicher PTT-Aktivierung oder Schnittstellenschäden zu verringern.
Was sollte nach Firmware-Änderungen oder Kanalprogrammierungsänderungen am Funkgerät geschehen?
Der verbundene Pfad sollte erneut getestet werden. Updates können das Audioverhalten, die Zubehöreinstellungen, die Kanalzuweisungen oder die Steuerungsoptionen verändern, selbst wenn das physikalische Kabel unverändert bleibt.
