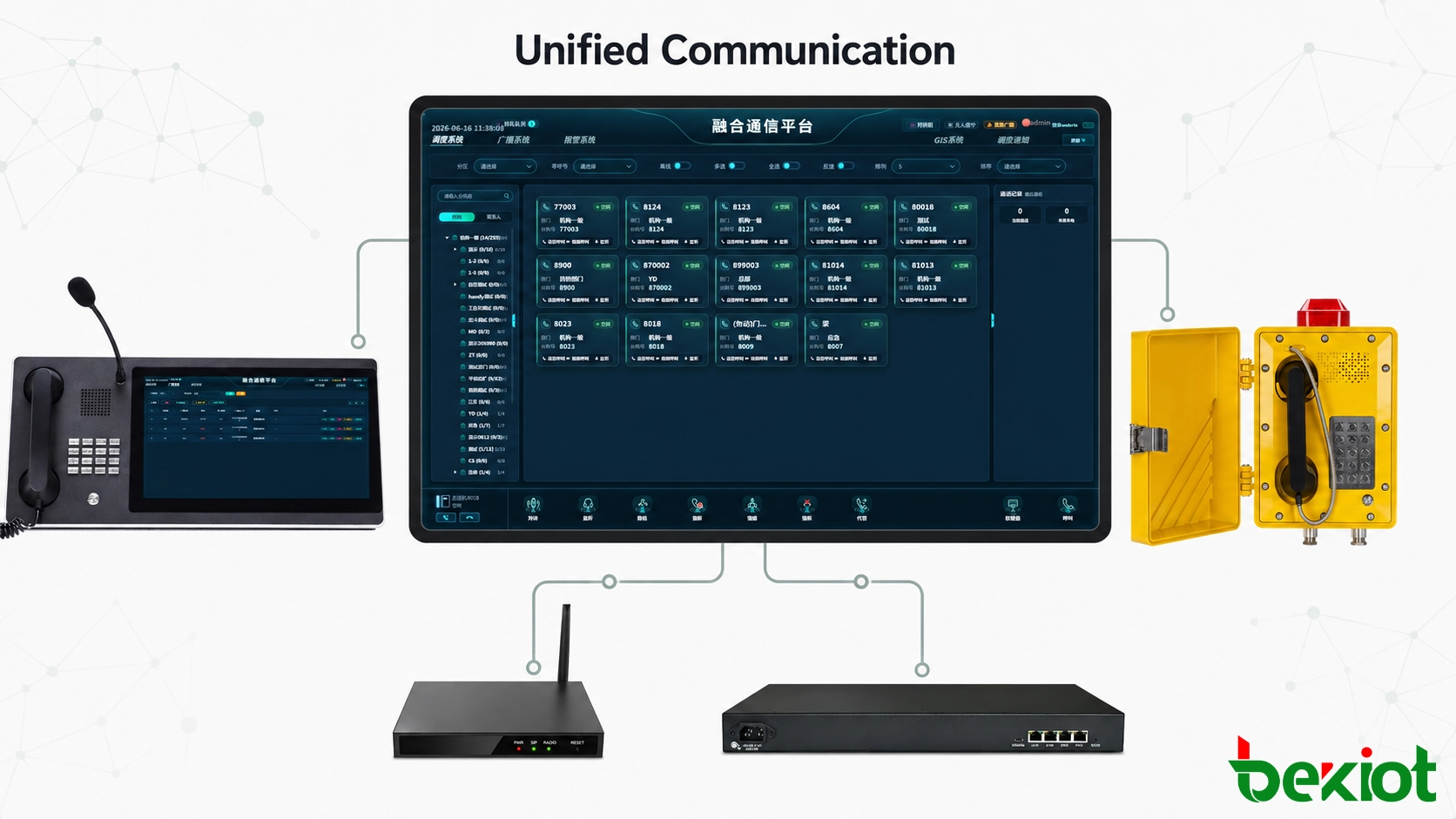

Ein multimediales Kommando- und Einsatzleitsystem vereint Sprachanrufe, Funkkommunikation, Videobilder, GIS-Standortdaten, Notfallwarnungen und Feldinformationen in einer einzigen Betriebsumgebung. Im Gegensatz zu herkömmlichen Einsatzsystemen, die hauptsächlich auf Telefonaudio basieren, können Bediener sehen, was passiert, Personal lokalisieren, über verschiedene Netzwerke hinweg kommunizieren und den gesamten Reaktionsprozess aufzeichnen.

Die erforderliche Ausrüstung hängt von den bereits am Standort verfügbaren Kommunikationsressourcen ab. Ein Fabrikbetreiber muss möglicherweise Industrietelefone, Funksysteme und Videoüberwachung anbinden. Ein Transportunternehmer konzentriert sich möglicherweise auf Funkabdeckung, mobile Nutzer und GIS-Tracking. Eine Organisation für öffentliche Sicherheit benötigt möglicherweise auch Einsatzpläne, Video-Rückführung, Aufzeichnung und standortübergreifende Kommunikation.

Der Zweck des Systems besteht nicht darin, einfach weitere Geräte in ein IP-Netzwerk zu stellen. Sein Wert liegt darin, separate Kommunikationsressourcen in einen koordinierten Reaktionsprozess zu verwandeln. Bediener sollten in der Lage sein, ein Ereignis zu empfangen, den betroffenen Bereich zu identifizieren, das richtige Personal zu kontaktieren, den Fortschritt zu überwachen und einen vollständigen Bericht abzurufen, ohne zwischen mehreren unabhängigen Systemen wechseln zu müssen.

Beginnen Sie mit dem betrieblichen Reaktionsprozess

Die Auswahl der Ausrüstung sollte damit beginnen, wie ein Vorfall erkannt, gemeldet und bearbeitet wird. Das System sollte die gesamte Betriebskette unterstützen, anstatt eine Sammlung nicht verbundener Kommunikationsgeräte bereitzustellen.

Ein typischer Reaktionsprozess umfasst:

1. Empfang eines Alarms, Telefonanrufs, einer Funknachricht oder eines Videereignisses.

2. Die Plattform identifiziert Quelle, Standort und zuständige Abteilung.

3. Der Dispatcher überprüft die Situation per Sprache, Video oder GIS-Informationen.

4. Kontaktaufnahme mit den betreffenden Teams über Telefone, Funkgeräte, mobile Endgeräte oder Durchsagedienste.

5. Aktivierung vordefinierter Anweisungen oder Notfallpläne bei Bedarf.

6. Speicherung von Anrufen, Aufzeichnungen, Nachrichten und Bedieneraktionen zur späteren Prüfung.

Dieser Arbeitsablauf bestimmt, welche Server, Gateways, Konsolen und Endgeräte erforderlich sind. Er hilft auch, ein häufiges Bereitstellungsproblem zu vermeiden: den Kauf von Geräten einzeln, ohne zu bestätigen, ob sie Audio, Signalisierung, Video und Statusinformationen austauschen können.

Jeder Kommunikationspfad sollte vor der endgültigen Festlegung der Geräteliste geplant werden. Der Entwurf sollte festlegen, wer die Kommunikation initiiert, welches Netzwerk sie trägt, welcher Bediener sie empfängt und was geschieht, wenn der Hauptweg nicht verfügbar ist. Dies deckt fehlende Schnittstellen und Backup-Anforderungen auf, noch bevor die Installation beginnt.

Die Kommunikationsplattform bildet den Kern des Systems

Die zentrale Plattform stellt die Steuerungs- und Anwendungsdienste bereit, die von Dispatchern und angeschlossenen Geräten genutzt werden. Sie verwaltet Benutzer, Organisationen, Kommunikationsressourcen, Berechtigungen, Gruppen und Betriebsaufzeichnungen über eine einheitliche Oberfläche.

Eine geeignete Plattform kann die folgenden Funktionen umfassen:

• Einzel-, Gruppen- und Notfallsprachanrufe

• Videoanrufe, Live-Video-Rückführung und -Verteilung

• Push-to-Talk-Kommunikation über private oder öffentliche Netze

• GIS-Positionierung und Verfolgung mobiler Mitarbeiter

• Einsatzanweisungen und Statusbestätigung

• Verwaltung von Notfallplänen und Reaktionsverfahren

• Audioaufzeichnung, Videoaufzeichnung und Betriebsprotokolle

• Integration mit Alarm-, Überwachungs- und Geschäftssystemen

Die Aufzeichnung ist in Kommando-Umgebungen besonders wichtig. Die Plattform sollte Anrufe, Push-to-Talk-Sitzungen, Videoreignisse und Einsatzaktionen mit genauen Zeitstempeln speichern. Diese Aufzeichnungen unterstützen die Rekonstruktion von Vorfällen, die Betriebsbewertung und die Rückverfolgbarkeit von Verantwortlichkeiten.

Die Plattform sollte es auch ermöglichen, Kommunikationsressourcen in betrieblichen Begriffen darzustellen. Anstatt ein Funkgerät über seine Portnummer oder ein Telefon über seine technische Adresse anzuzeigen, kann die Konsole Namen wie „Sicherheitsteam“, „Wartungsfunk“, „Nordtor“, „Leitstelle“ oder „Notfallgruppe“ anzeigen.

Rollenbasierte Berechtigungen sind ebenso wichtig. Ein Routinebediener benötigt möglicherweise nur Zugriff auf zugewiesene Abteilungen und Kanäle, während ein Vorgesetzter möglicherweise abteilungsübergreifende Anrufe, die Aktivierung von Notfallgruppen und die Prüfung von Aufzeichnungen benötigt. Die Trennung von täglichen Berechtigungen und Notfallbefugnissen reduziert versehentliche Bedienungen und hält gleichzeitig kritische Funktionen für autorisierte Benutzer verfügbar.

Bei Mehrstandortbereitstellungen sollte die Plattform ein konsistentes Verzeichnis und eine konsistente Ressourcenstruktur über Hauptsitz, Niederlassungen und entfernte Einrichtungen hinweg aufrechterhalten. Lokale Ressourcen können ihren physischen Standorten zugeordnet bleiben, während ausgewählte Kanäle, Nebenstellen und Ereignisinformationen mit einer zentralen Leitstelle geteilt werden.

Verwandte Lösung: Becke Konvergentes Kommunikationssystem verbindet Sprach-, Video-, Funk-, Einsatz-, Alarm- und Feldkommunikationsressourcen über eine einheitliche Betriebsplattform.

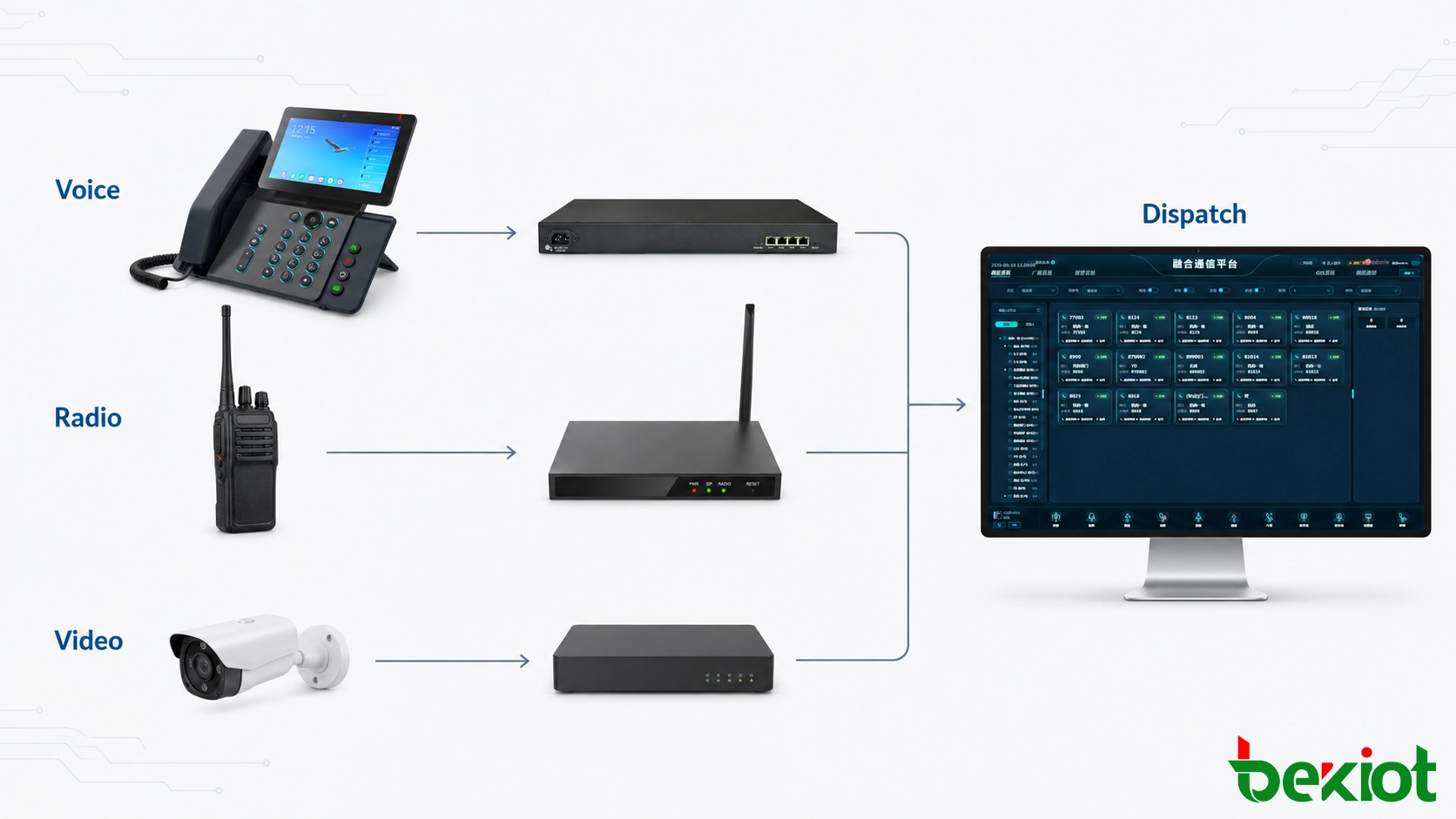

Gateways verbinden zuvor getrennte Netzwerke

Die meisten Projekte enthalten Geräte, die zu unterschiedlichen Zeiten gebaut wurden und auf unterschiedlichen Protokollen basieren. Gateways bewahren den Wert dieser bestehenden Systeme, während sie deren Kommunikationsressourcen für die zentrale Plattform verfügbar machen.

Die Auswahl der Gateways sollte auf den Schnittstellen und Steuerungsfunktionen basieren, die auf beiden Seiten der Verbindung verfügbar sind. Eine reine Audiokonvertierung kann für einen grundlegenden Anrufpfad ausreichen, aber die Betriebsintegration kann auch Anrufstatus, Rufnummernidentifikation, PTT-Steuerung, Kanalauswahl oder Fehlerberichterstattung erfordern.

Sprach-Gateways

Ein Sprach-Gateway wird verwendet, wenn die Einsatzplattform mit analogen Telefonen, öffentlichen Telefonleitungen, älteren PBX-Anlagen oder anderen Sprachnetzwerken kommunizieren muss. Je nach verfügbaren Schnittstellen kann es herkömmliche Telefonverbindungen in SIP-basierte Kommunikationsressourcen umwandeln.

Nach der Integration kann ein Dispatcher von derselben Konsole, die auch für Funk- und Videobetrieb verwendet wird, ein Festnetztelefon, eine externe Nummer oder eine Nebenstelle vor Ort anrufen. Die erforderliche Anzahl und Art der Gateway-Ports sollte anhand der vorhandenen Leitungen, der erwarteten gleichzeitigen Anrufe und der Backup-Anforderungen berechnet werden.

Die Standorterhebung sollte zwischen Schnittstellen unterscheiden, die mit analogen Telefonen verbunden sind, und solchen, die mit Telefonleitungen oder PBX-Amtsleitungen verbunden sind. Auch Wahleinstellungen, Rufnummernformate, Zahlenpräfixe, Besetzterkennung und Notfallweiterleitung sollten überprüft werden. Diese Details bestimmen, ob sich der integrierte Anruf nach Erreichen der Einsatzkonsole vorhersehbar verhält.

Verwandtes Produkt: Becke VoIP-Gateways

RoIP-Gateways für die Funkintegration

Organisationen in den Bereichen Transport, Versorgung, Fertigung, Bergbau und öffentliche Sicherheit betreiben häufig private Funknetze. Diese können auf PDT-, DMR-, TETRA- oder herkömmlicher analoger Funktechnologie basieren. Solche Netze sind normalerweise als unabhängige Systeme konzipiert und können nicht automatisch mit SIP-Telefonen, Einsatzanwendungen oder entfernten Leitstellen kommunizieren.

Ein Radio-over-IP-Gateway wandelt Funkaudio und Push-to-Talk-Steuerung in Datenverkehr um, der über ein IP-Netzwerk transportiert werden kann. Dies ermöglicht es einem autorisierten Dispatcher, entfernte Funkkanäle zu überwachen und zu senden, ohne an jedem Bedienplatz ein separates Funkgerät installieren zu müssen.

Die gatewaybasierte Integration kann die Komplexität des Austauschs oder der tiefgreifenden Änderung eines vorhandenen Funksystems verringern. Die Integrationstiefe muss jedoch während der Planung bestätigt werden. Eine Basisschnittstelle kann Audio, Empfangsstatus und PTT-Steuerung bereitstellen, während Funktionen wie Teilnehmeridentifikation, Gesprächsgruppenwechsel oder Funkstatus möglicherweise zusätzliche Signalisierung oder systemseitige Schnittstellen erfordern.

Jeder angeschlossene Kanal sollte als betriebliche Ressource mit einem klaren Namen, Standort und einer zulässigen Benutzergruppe definiert werden. Während der Inbetriebnahme müssen Audiopegel, PTT-Timing, Empfangserkennung und Netzwerkverzögerung eingestellt werden. Schlecht konfigurierte Steuerzeiten können den Beginn einer Übertragung abschneiden, während falsche Audiopegel zu schwachem, verzerrtem oder inkonsistentem Klang führen können.

Verwandtes Produkt: Becke RoIP-Gateways

Videozugang und Transcodierung

Videoressourcen können von Überwachungskameras, am Körper getragenen Kameras, Drohnen, mobilen Endgeräten, Videokonferenzsystemen oder tragbaren Überwachungsgeräten stammen. Diese Quellen verwenden häufig unterschiedliche Signalisierungsmethoden, Videocodecs und Streaming-Formate.

Ein Videozugangs- oder Transcodierungs-Gateway kann diese Ressourcen bündeln und Medien konvertieren, wenn das Quellformat nicht direkt von der Plattform unterstützt wird. Zu den häufigen Projektanforderungen gehören die Konvertierung zwischen H.264 und H.265 sowie die Anpassung von Auflösung, Bildrate und Bitrate für unterschiedliche Netzwerkbedingungen.

Je nach den angebundenen Systemen kann die Integration GB/T 28181, RTSP, RTMP, RTP, FLV, HLS, WebRTC oder SIP umfassen. Die reine Protokollunterstützung reicht nicht aus: Der Entwurf muss auch Authentifizierung, Stream-Adressierung, Codec-Kompatibilität, Latenz und die Anzahl gleichzeitiger Videositzungen bestätigen.

Live-Einsatzvideo sollte anders gestaltet werden als die Wiedergabe von archivierten Überwachungsaufnahmen. Bediener benötigen in der Regel eine latenzarme Ansicht, die sich bei einem Vorfall schnell öffnet, während Aufzeichnungssysteme möglicherweise Bildqualität und Speichereffizienz priorisieren. Die Plattform sollte daher für jede Aufgabe den entsprechenden Stream anfordern, anstatt alle verfügbaren hochauflösenden Feed an die Konsole zu senden.

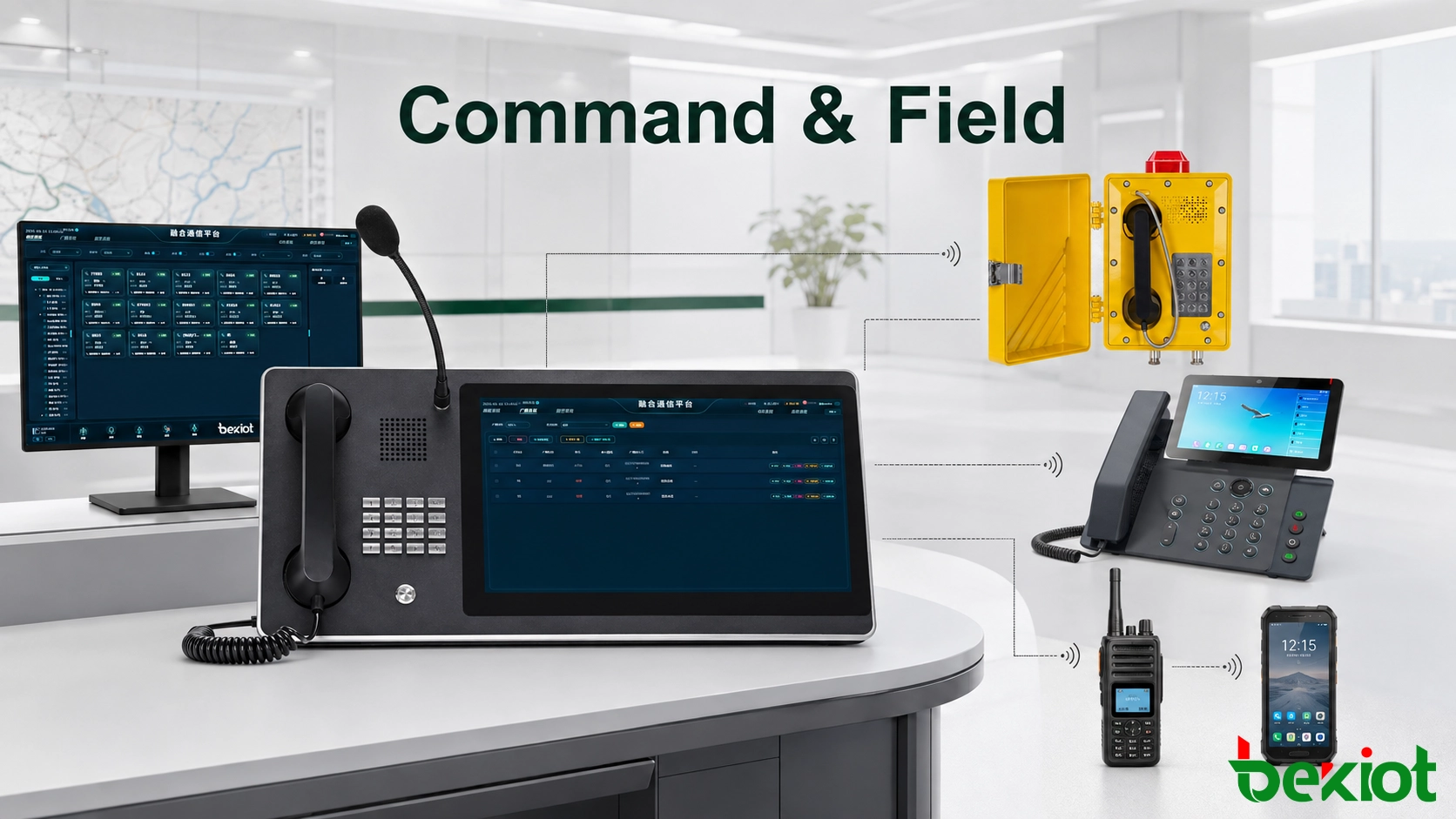

Bediener und Feldteams benötigen geeignete Endpunkte

Einsatzleitkonsolen

Die Einsatzleitkonsole ist der Hauptarbeitsplatz des Bedieners. Sie sollte schnellen Zugriff auf Kontakte, Gruppen, Funkkanäle, Karten, Videofenster, Alarme und Ereignisprotokolle bieten, ohne den Bediener zu zwingen, wiederholt zwischen nicht zusammenhängenden Anwendungen zu wechseln.

Die Konsole kann als Software auf einer Workstation oder als integriertes Hardware-Terminal mit Touchscreen, Handapparat, Mikrofon und Lautsprechern ausgeführt sein. Ein Doppelhandapparat-Design kann nützlich sein, wenn Bediener Telefon- und Funkkommunikation trennen müssen. Mehrbildschirm-Workstations können einen Bildschirm für die Kommunikationssteuerung, einen anderen für GIS und einen dritten für Video- oder Ereignisinformationen reservieren.

Für Leitstellen, die mit einer Videowand ausgestattet sind, können die Workstation oder das Visualisierungssystem Karten, Kamerabilder und Ereignisinformationen an eine Matrixsteuerung oder einen Anzeigeprozessor senden. Entscheidend ist nicht die Anzahl der Bildschirme, sondern ob kritische Informationen während eines ereignisreichen Vorgangs sichtbar und leicht bedienbar bleiben.

Das Layout der Konsole sollte die Prioritäten des Bedieners widerspiegeln. Notrufe, aktive Funkkanäle und nicht bestätigte Alarme benötigen eine stärkere visuelle Hervorhebung als routinemäßige Kontakte. Häufig verwendete Aktionen wie PTT, Gruppenruf, Anrufweiterschaltung und Ereignisaufzeichnung sollten ohne Öffnen mehrerer Menüs zugänglich bleiben.

Verwandtes Produkt: Becke Einsatzleitkonsolen

Mobile und feste Kommunikationsendgeräte

Feldendgeräte sollten entsprechend den Arbeitsbedingungen und nicht allein nach dem Aussehen ausgewählt werden. Public-Network-Push-to-Talk-Anwendungen werden häufig auf robusten 4G- oder 5G-Smartphones eingesetzt. Diese Geräte können Gruppenkommunikation, Videorückführung, Positionierung, Bildberichterstattung und Aufgabenbestätigung unterstützen, wenn geeignete Anwendungen und Netzabdeckung verfügbar sind.

Weitere Endpunktoptionen umfassen:

• IP-Telefone für Büros, Wachräume und feste Bereitschaftsposten

• Videotelefone für Standorte, die visuelle Bestätigung erfordern

• Industrietelefone für laute, staubige oder Außenumgebungen

• Notfall-Gegensprechanlagen für Tore, Tunnel und unbemannte Bereiche

• Am Körper getragene Kameras für mobiles Video und Ereignisaufzeichnung

• Intelligente Helme oder tragbare Endgeräte für den freihändigen Feldeinsatz

• Funkhandgeräte und Fahrzeugfunkgeräte, die über RoIP-Ressourcen angebunden sind

Ein einzelnes Projekt kann mehrere Endgerätetypen verwenden. Ein Dispatcher könnte im selben Ereignis mit Büropersonal über SIP-Telefone, mit Wartungsteams über private Funkgeräte und mit mobilen Vorgesetzten über 4G/5G-Endgeräte sprechen.

Die Umgebungsanforderungen müssen für jeden Installationsort überprüft werden. Lärmpegel, Witterungseinflüsse, Staub, Temperatur, Stoßgefahr, verfügbare Stromversorgung und die Notwendigkeit von Handschuhen können die Endgeräteauswahl beeinflussen. Ein Standard-Bürotelefon mag für eine Leitstelle geeignet sein, ist aber an einem Ladebereich, Tunneleingang oder exponierten Industriestandort möglicherweise unzuverlässig.

Erstellen Sie die Geräteliste basierend auf den tatsächlichen Projektbedingungen

Es gibt keine universelle Stückliste für jedes Multimedia-Einsatzprojekt. Eine zuverlässige Geräteliste wird erstellt, indem Benutzer, Netzwerke, Standorte und Reaktionsverfahren vor der Auswahl der Hardware abgebildet werden.

Das Planungsteam sollte bestätigen:

• Wie viele Bediener die Plattform gleichzeitig nutzen werden

• Welche Telefon-, Funk- und Videosysteme beibehalten werden müssen

• Wie viele Funkkanäle überwacht und besprochen werden müssen

• Ob mobile Benutzer Sprach-, Video-, Positions- oder Nachrichtenfunktionen benötigen

• Welche Standorte auf öffentliche Netze, private WAN-Verbindungen oder lokalen Betrieb angewiesen sind

• Ob Audio, Video und Bedieneraktionen aufgezeichnet werden müssen

• Welche Alarme oder externen Anwendungen Kommunikationsabläufe auslösen müssen

• Welche Berechtigungen für Benutzer, Gruppen, Kanäle und Notfalleinsätze gelten

Die endgültige Lösung besteht normalerweise aus einer zentralen Kommunikationsplattform, einer oder mehreren Bedienerkonsolen, den für die vorhandenen Netzwerke erforderlichen Gateways und den für jede Arbeitsumgebung ausgewählten Endgeräten. Aufzeichnung, Speicherung, Netzwerksicherheit, Zeitsynchronisation und Systemüberwachung sollten als Teil der Architektur und nicht als optionale Zusätze behandelt werden.

Der Geräteplan sollte nicht nur die Geräteanzahl, sondern auch Installationsorte, Schnittstellentypen, angebundene Systeme, Stromquellen und verantwortliche Benutzergruppen angeben. Dies schafft eine direkte Beziehung zwischen der Stückliste und dem Betriebskonzept, was spätere Tests und Wartung erleichtert.

Eine schrittweise Bereitstellung ist oft praktikabel. Die Kernkommunikation per Sprache und Funk kann zuerst eingerichtet werden, gefolgt von Video, GIS, mobilen Anwendungen und automatisierten Alarmabläufen. Dieser Ansatz reduziert das Inbetriebnahmerisiko und hält die Architektur für spätere Erweiterungen offen.

Häufig gestellte Fragen

Kann das System weiterarbeiten, wenn die Verbindung zum zentralen Server unterbrochen wird?

Das hängt von der Architektur ab. Projekte mit hohen Verfügbarkeitsanforderungen sollten Serverredundanz, lokale Überlebensfähigkeit und Ausweichkommunikationswege vorsehen. Kritische Standorte benötigen möglicherweise lokale Anrufverarbeitung oder direkten Funkbetrieb, damit die essentielle Kommunikation bei einem WAN-Ausfall verfügbar bleibt.

Wie sollte die Netzwerkbandbreite geschätzt werden?

Berechnen Sie Sprach- und Videoanteile getrennt, addieren Sie dann Signalisierungsverkehr und Betriebsreserve. Der Sprachbedarf hängt vom Codec und der Anzahl gleichzeitiger Anrufe ab. Der Videobedarf variiert erheblich mit Auflösung, Bildrate, Codec, Szenenkomplexität und gleichzeitigen Streams. Das Testen repräsentativer Streams ist zuverlässiger als das Vertrauen auf theoretische Bitratenwerte allein.

Sollte die Plattform vor Ort oder in der Cloud bereitgestellt werden?

Die lokale Bereitstellung bietet direkte Kontrolle über lokale Netzwerke, Aufzeichnung und Integration mit privaten Systemen. Die Cloud-Bereitstellung kann den Zugriff auf mehrere Standorte und die zentrale Wartung vereinfachen. Ein hybrides Design kann geeigneter sein, wenn kritische lokale Dienste verfügbar bleiben müssen, während entfernte Standorte eine zentrale Verwaltung erfordern.

Was sollte in die Abnahmeprüfung des Systems einbezogen werden?

Die Abnahme sollte vollständige Betriebsszenarien und nicht isolierte Geräte testen. Typische Tests umfassen die Notruffbearbeitung, Funkübertragung, Videoabruf, Benutzerberechtigungen, Aufzeichnungswiedergabe, Alarmauslösung, Netzwerkunterbrechung, Wiederherstellungsverfahren und die Kommunikation zwischen verschiedenen Endgerätetypen.
