Ein analoger Telefonadapter, meist ATA genannt, ist ein Gerät, das herkömmliche analoge Telefone, Faxgeräte, Türtelefone, Alarmzentralen, Modems oder ältere Sprachendgeräte mit einem IP-basierten Kommunikationsnetz verbindet. Er übernimmt die Umwandlung zwischen analogen Telefonsignalen auf der einen Seite und paketbasierter VoIP-Kommunikation auf der anderen Seite.

In einer typischen Installation wird das analoge Gerät an einen FXS-Port des Adapters angeschlossen. Der ATA registriert sich anschließend über Ethernet oder Breitbandzugang bei einer IP-PBX, einer gehosteten VoIP-Plattform, einem SIP-Server oder einem Dienstanbieter. Beim Telefonieren werden analoges Audio, gewählte Ziffern, Klingelsignale und Leitungszustände in SIP-Signalisierung und RTP-Medienströme übersetzt.

Warum dieses Gerät in IP-Netzen weiterhin wichtig ist

Viele Organisationen sind zu SIP, Cloud-Telefonie und IP-PBX-Plattformen gewechselt, aber nicht jeder Endpunkt ist bereits vollständig IP-fähig. Vorhandene analoge Telefone können weiterhin in Gästezimmern, Aufzügen, Lagern, öffentlichen Bereichen, Sicherheitsräumen, Werkstätten, Serviceschaltern und entfernten Standorten eingesetzt werden. Faxgeräte, Alarmwählgeräte, Aufzugtelefone und Spezialterminals können ebenfalls auf analoge Schnittstellen angewiesen sein.

Der Adapter dient als Migrationsbrücke. Er hält Altgeräte in Betrieb, während das zentrale Kommunikationsnetz auf IP umgestellt wird. So müssen nicht alle Endgeräte gleichzeitig ersetzt werden, und die Organisation bleibt bei stufenweisen Modernisierungen flexibler.

Sein architektonischer Wert liegt in der Schnittstellenübersetzung. Er verbirgt die IP-Komplexität vor analogen Geräten und das analoge Leitungsverhalten vor der VoIP-Plattform. Das analoge Gerät verhält sich wie an einer Telefonleitung, während das IP-Netz einen SIP-Endpunkt oder ein Sprachgateway sieht.

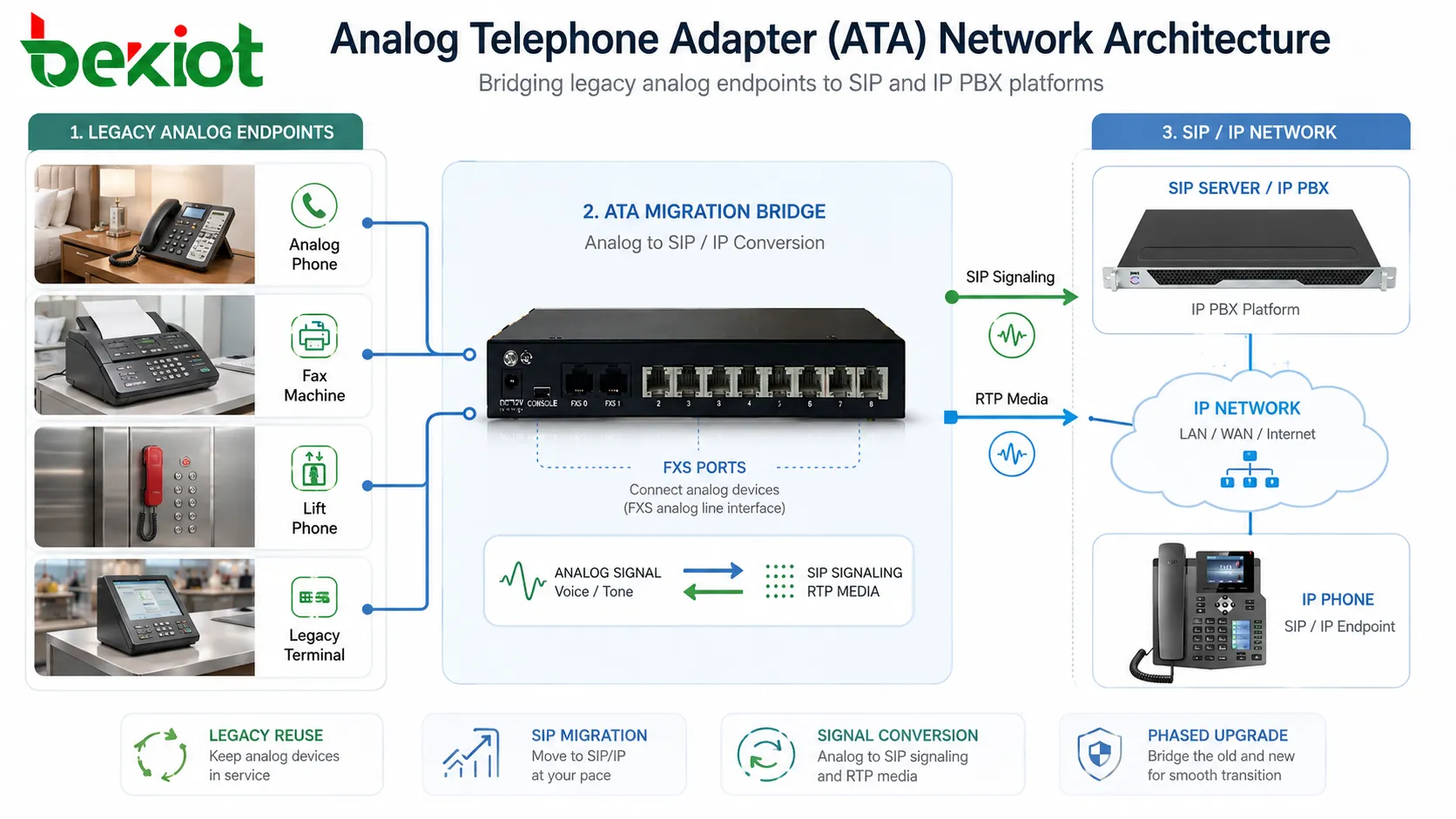

Von der Kupferschleife zum Paketnetz

Die analoge Seite des Adapters verhält sich wie ein kleiner Telefonleitungsanbieter. Sie liefert Speisespannung, erkennt Abheben und Auflegen, erzeugt Klingelspannung, empfängt DTMF-Ziffern, stellt den Wählton bereit und transportiert Sprachband-Audio zum angeschlossenen Gerät und zurück.

Die IP-Seite kommuniziert über Ethernet oder ein anderes Paketnetz. Sie sendet SIP-Nachrichten für Registrierung, Verbindungsaufbau, Verbindungsabbau, Authentifizierung und Funktionssteuerung. Nach dem Aufbau des Gesprächs sendet sie RTP-Pakete für die Sprachmedien.

Der Adapter sitzt damit an der Grenze zwischen zwei Welten. Die eine beruht auf elektrischen Leitungszuständen und Audiotönen. Die andere beruht auf IP-Adressen, UDP- oder TCP-Transport, SIP-Nachrichten, Codecs, Jitterpuffern, NAT-Traversal und Netzwerkqualität.

Zentrale Architekturschichten

Verhalten des analogen Ports

FXS-Schnittstelle

Die meisten Adapter bieten FXS-Ports. Ein FXS-Port verbindet sich mit einem analogen Telefon oder mit einem ähnlichen Endgerät und stellt die Leitungsbedingungen bereit, die das Gerät erwartet. Er liefert Wählton, Klingelspannung, Schleifenstrom sowie Erkennung von aufgelegtem und abgehobenem Zustand.

Wenn ein Benutzer den Hörer abnimmt, erkennt der FXS-Port den abgehobenen Zustand. Der Adapter nimmt dann die gewählten Ziffern an und bereitet gemäß seinem Wählplan einen SIP-Anruf vor.

Wählton und Klingeln

Der Adapter erzeugt Töne lokal. Wählton, Freiton, Besetztton, Fehlerton und Anklopfton können je nach Konfiguration und regionalen Einstellungen vom Gerät erzeugt werden.

Auch das Klingeln wird am analogen Port erzeugt. Der Adapter muss genügend Klingelspannung und Klingelkadenz für das angeschlossene Gerät bereitstellen. Das ist wichtig bei alten Telefonen, Glockengeräten oder mehreren analogen Lasten.

Anruferkennung und Leitungssignalisierung

Die analoge Anruferkennung kann je nach Region und Endgerätetyp im FSK- oder DTMF-Format geliefert werden. Der Adapter erhält die Anruferinformationen aus der SIP-Signalisierung und wandelt sie in ein analoges Anruferkennungssignal für das angeschlossene Gerät um.

Leitungsumkehr, Polaritätsverhalten, Hook-Flash, Anzeige wartender Nachrichten und weitere analoge Funktionen können je nach Modell und Konfiguration ebenfalls unterstützt werden.

Digitale Sprachverarbeitung

Nachdem analoges Audio in das Gerät gelangt, wird es abgetastet, codiert, paketiert und als RTP-Medium übertragen. Für eingehendes Audio läuft der Vorgang umgekehrt. Der Adapter empfängt RTP-Pakete, decodiert sie, wandelt sie in analoges Audio um und sendet das Signal an den Telefonport.

Die Codec-Auswahl beeinflusst Bandbreite, Qualität und Kompatibilität. Übliche Sprachcodecs können je nach Plattform G.711, G.729, G.722 oder andere Optionen umfassen. G.711 wird häufig für Fax und modemähnliche Altanwendungen bevorzugt, weil es mehr Sprachbandsignal erhält.

Echounterdrückung ist ebenfalls wichtig. Analoge Schnittstellen können durch Hybrid-Schaltungen, Impedanzfehlanpassung, Kabelzustand und Endgerätedesign Echo erzeugen. Ein gut konfigurierter Adapter reduziert Echo, bevor es für den entfernten Benutzer auffällt.

SIP-Registrierung und Anrufsteuerung

Kontoregistrierung

Der Adapter registriert normalerweise ein oder mehrere SIP-Konten bei einem Registrar-Server. Jeder analoge Port kann einer eigenen Nebenstelle, einem Benutzerkonto oder einer Servicenummer zugeordnet werden. Manche Geräte unterstützen mehrere Profile, sodass verschiedene Ports mit unterschiedlichen SIP-Plattformen verbunden werden können.

Die Registrierung teilt der IP-PBX oder dem Anbieter mit, wo der Adapter aktuell erreichbar ist. Wenn die Registrierung fehlschlägt, erreichen eingehende Anrufe den analogen Endpunkt möglicherweise nicht.

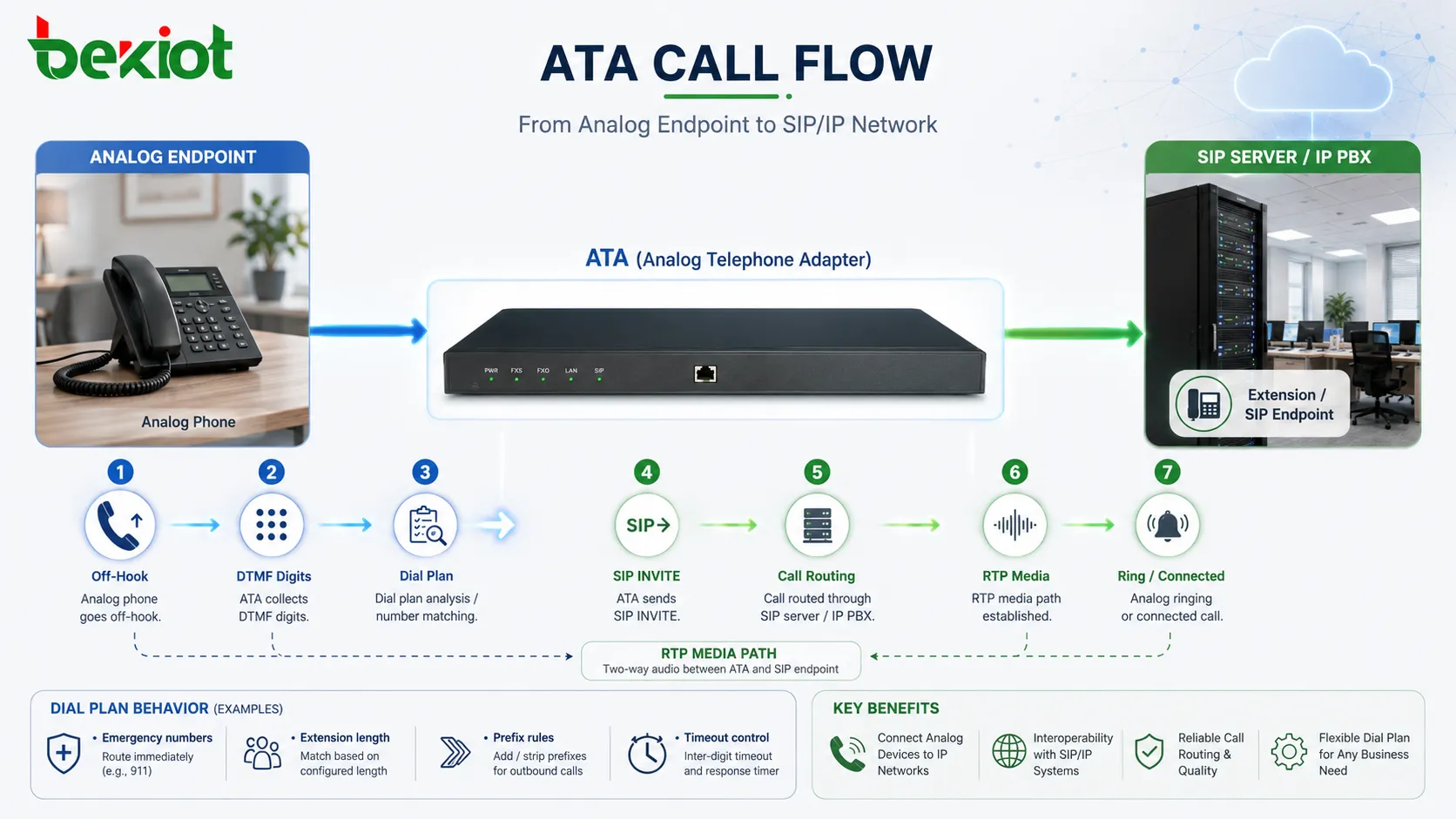

Aufbau ausgehender Anrufe

Wenn der Benutzer wählt, sammelt der Adapter die Ziffern gemäß seinem Wählplan. Sobald die Nummer zu einer Regel passt oder eine Zeitüberschreitung eintritt, sendet das Gerät ein SIP INVITE an den konfigurierten Proxy oder Server.

Der SIP-Server leitet den Anruf anschließend an eine andere Nebenstelle, einen Trunk, ein PSTN-Gateway, ein Voicemail-System, ein Contact Center oder ein externes Ziel weiter. Der analoge Benutzer erlebt dabei nur normales Wählen.

Zustellung eingehender Anrufe

Wenn ein eingehender SIP-Anruf den Adapter erreicht, entscheidet das Gerät, welcher analoge Port klingeln soll. Es erzeugt Klingelspannung an diesem Port und kann je nach regionalem Timing vor dem Klingeln analoge Anruferkennung senden.

Nach dem Abheben sendet der Adapter die passende SIP-Antwort und beginnt den Austausch der RTP-Medien.

Wählplan und Nummernverarbeitung

Der Wählplan ist ein kritischer Teil des Adapterverhaltens. Er definiert, welche Ziffernmuster gültig sind, wie lange das Gerät auf weitere Ziffern wartet, ob Präfixe hinzugefügt oder entfernt werden und welche Anrufe sofort geroutet werden.

Ein schlechter Wählplan kann langsame Anrufe, falsches Routing, fehlgeschlagene Notrufnummern oder Verwirrung verursachen. Wartet der Adapter zu lange, glauben Benutzer möglicherweise, das Gerät funktioniere nicht. Sendet er Ziffern zu früh, können unvollständige Nummern falsch geroutet werden.

Wählpläne sollten lokale Nummernregeln, interne Nebenstellenlängen, Notrufnummern, Trunk-Zugangspräfixe, internationale Wahlregeln sowie Dienstcodes wie Voicemail-Zugang oder Anrufübernahme abbilden.

Optionen für die Netzplatzierung

Lokale LAN-Installation

In einem lokalen Büro oder Standort kann der Adapter mit demselben LAN verbunden sein wie die IP-PBX oder der Sprachserver. Dies ist meist die einfachste Topologie, weil die Latenz gering ist, NAT möglicherweise nicht beteiligt ist und QoS im lokalen Netz verwaltet werden kann.

Sprach-VLANs werden häufig genutzt, um Sprachverkehr vom normalen Datenverkehr zu trennen. Das verbessert die Verwaltung und verringert das Risiko, dass Überlastung die Gesprächsqualität beeinträchtigt.

Verbindung entfernter Standorte

Entfernte Niederlassungen können Adapter über VPN, privates WAN, MPLS, SD-WAN oder sicheren Internetzugang mit einer zentralen SIP-Plattform verbinden. So können analoge Telefone oder Geräte der Niederlassung das zentrale Telefonsystem nutzen.

Bei Remote-Installationen müssen Bandbreite, Latenz, Paketverlust, NAT-Traversal, Ausweichrouten und lokale Überlebensfähigkeit bei WAN-Ausfall beachtet werden.

Gehosteter VoIP-Zugang

Kleine Büros und verteilte Standorte können sich direkt mit einem gehosteten VoIP-Anbieter verbinden. In diesem Modell registriert sich der Adapter über das Internet auf der Anbieterplattform.

Sicherheit und Stabilität werden hier besonders wichtig. Empfohlen werden starke Passwörter, TLS wo unterstützt, Firewall-Regeln, Firmware-Updates und vom Anbieter freigegebene Konfigurationen.

Hybride Architektur aus Gateway und PBX

Manche Umgebungen verwenden einen Adapter zusammen mit analogen Gateways, IP-PBX-Servern, SBCs und PSTN-Trunks. Der Adapter kann einzelne analoge Endpunkte bedienen, während größere Gateways Leitungsgruppen oder Trunks übernehmen.

Diese Hybridarchitektur ist während der Migration üblich, wenn manche Dienste analog bleiben, während das zentrale Call-Routing auf SIP umgestellt wird.

Dienstgüte und Sprachstabilität

Sprachverkehr reagiert empfindlich auf Verzögerung, Jitter und Paketverlust. Der Adapter kann DSCP-Markierung, VLAN-Tagging, Jitterpuffer-Anpassung, RTP-Portbereichskonfiguration und Codec-Auswahl unterstützen, um die Stabilität zu verbessern.

QoS muss auch von Switches, Routern, Firewalls und WAN-Geräten unterstützt werden. Paketmarkierung am Adapter hilft nur, wenn das Netzwerk diese Markierungen berücksichtigt.

Die Paketierungszeit beeinflusst das Verhältnis von Bandbreite und Latenz. Größere Pakete verringern Overhead, können aber Verzögerung erhöhen und bei Paketverlust die wahrgenommene Qualität beeinträchtigen. Kleinere Pakete verbessern die Reaktion, benötigen aber mehr Bandbreite.

NAT, Firewall und SIP-Traversal

Adapter arbeiten häufig hinter Routern oder Firewalls. SIP-Signalisierung kann private IP-Adressen enthalten, die aus dem öffentlichen Netz nicht erreichbar sind. RTP-Medien können fehlschlagen, obwohl die Registrierung erfolgreich erscheint.

Übliche Lösungen sind NAT-Keepalive, STUN, Outbound-Proxy, SBC, VPN, statische Portzuordnung und NAT-Behandlung durch den Anbieter. Der beste Ansatz hängt davon ab, ob die Plattform lokal, gehostet oder über ein verwaltetes WAN angebunden ist.

Firewall-Regeln sollten die erforderlichen SIP-Signalisierungs- und RTP-Medienports zulassen. Zufällig breite Portbereiche zu öffnen, erzeugt Sicherheitsrisiken; zu strenge Regeln können Anrufe blockieren oder Einweg-Audio verursachen.

Unterstützung für Fax, Alarm und Altgeräte

Faxgeräte und Alarmzentralen sind empfindlicher als normale Sprachgespräche. Sie können von Tönen, Timing, Modem-Aushandlung oder Leitungseigenschaften abhängen, die Paketnetze nicht immer zuverlässig übertragen.

T.38-Faxrelay kann die Übertragung verbessern, wenn sowohl Adapter als auch Serviceplattform es unterstützen. Wenn T.38 nicht verfügbar ist, kann G.711-Passthrough genutzt werden, aber die Netzwerkqualität muss stabil sein.

Alarmwählgeräte, Aufzugtelefone, POS-Terminals und modemgestützte Geräte sollten sorgfältig getestet werden. Einige funktionieren zuverlässig, andere benötigen dedizierte analoge Leitungen, spezielle Gateways oder aktualisierte Kommunikationsmethoden.

Ein ATA kann die Lebensdauer analoger Geräte verlängern, macht aber nicht jedes Altgerät über IP perfekt funktionsfähig. Je zeitkritischer das Gerät ist, desto mehr Tests sind erforderlich.

Provisionierung und Fernverwaltung

Große Installationen benötigen wiederholbare Konfigurationen. Manuelle Einrichtung funktioniert bei wenigen Geräten, wird aber ineffizient, wenn Hunderte Adapter in Hotels, Campus, Niederlassungen, Aufzügen oder Serviceeinrichtungen eingesetzt werden.

Provisionierung kann je nach Gerätefähigkeit Konfigurationsdateien, DHCP-Optionen, HTTPS-Downloads, Herstellerverwaltungsplattformen, TR-069 oder zentrale Vorlagen nutzen. Dadurch lassen sich SIP-Konten, Wählpläne, Codecs, regionale Töne, Firmware-Versionen und Sicherheitseinstellungen standardisieren.

Fernverwaltung muss abgesichert sein. Standardpasswörter, offene Weboberflächen, veraltete Firmware und unsichere Provisionierungs-URLs können erhebliche Risiken schaffen.

Sicherheitsarchitektur

Schutz von SIP-Konten

SIP-Zugangsdaten sollten eindeutig, stark und geschützt sein. Erlangt ein Angreifer Zugriff auf ein Adapterkonto, kann er unautorisierte Endpunkte registrieren, betrügerische Anrufe führen oder den Dienst stören.

Ratenbegrenzung, IP-Beschränkungen, Kontosperren, Registrierungsüberwachung und strenge Provisionierungskontrollen können das Risiko verringern.

Transportsicherheit

TLS kann die SIP-Signalisierung schützen, wenn es unterstützt wird. SRTP kann Sprachmedien schützen, wenn beide Seiten es unterstützen. Diese Funktionen sind nützlich, wenn Verkehr über nicht vertrauenswürdige Netze läuft.

Verschlüsselung sollte zusammen mit Zertifikatsverwaltung, Endgerätekompatibilität und Verfahren zur Fehlersuche geplant werden.

Zugriffskontrolle für die Verwaltung

Die Verwaltungsoberfläche sollte nicht unnötig dem öffentlichen Internet ausgesetzt werden. Der Zugriff sollte durch Netzwerkregeln, VPN, starke Authentifizierung und, wenn verfügbar, rollenbasierte Administration begrenzt werden.

Auch Konfigurationssicherungen müssen geschützt werden, da sie SIP-Kontoinformationen oder Netzwerkdetails enthalten können.

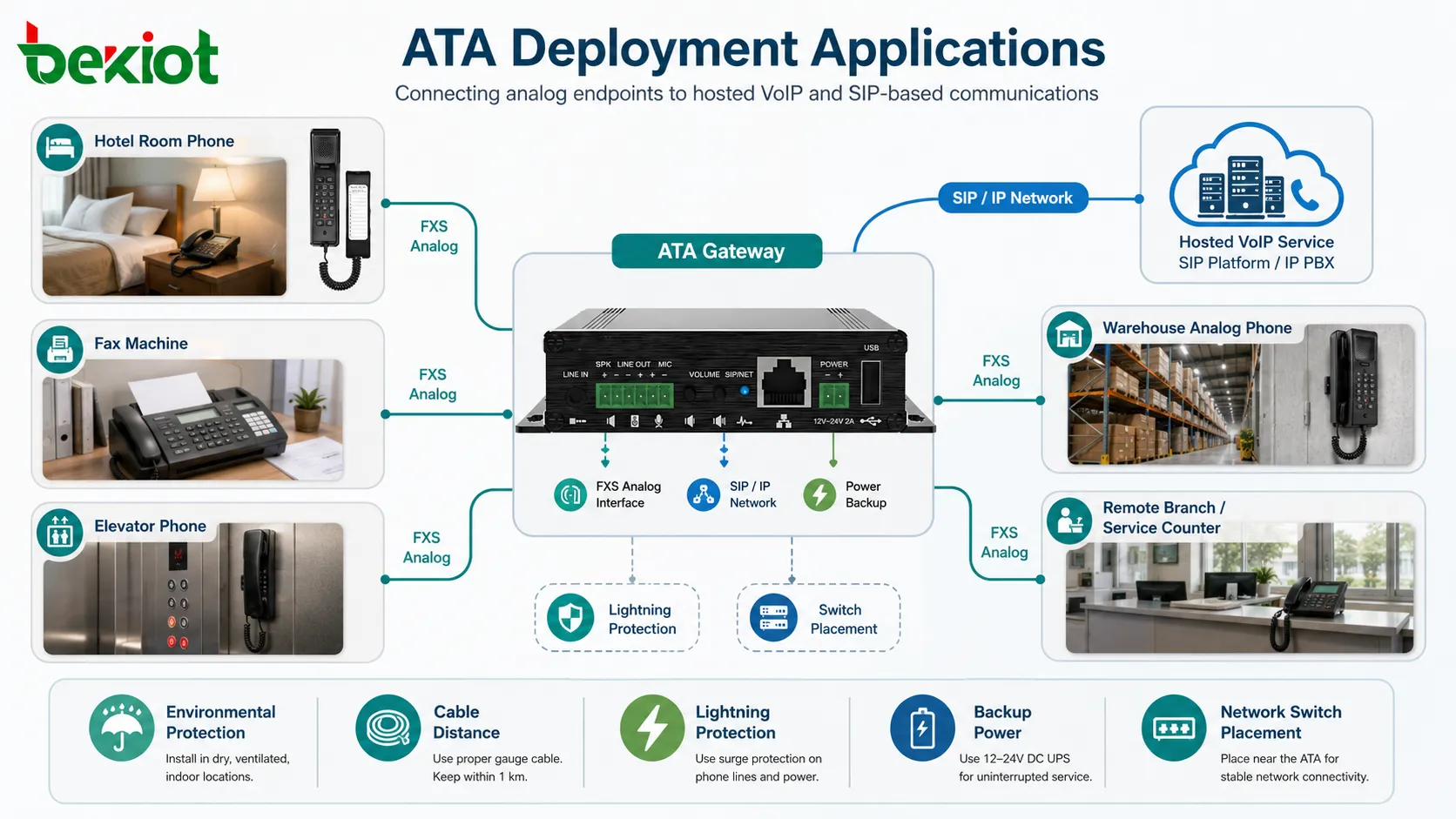

Anwendungen in realen Installationen

Hotels und Gästezimmer

Hotels nutzen Adapter häufig, um analoge Gästezimmertelefone mit IP-basierten Hotel-PBX-Systemen zu verbinden. So können vorhandene Zimmertelefone weiter genutzt werden, während die zentrale Telefonieplattform modernisiert wird.

Wichtige Punkte sind Anzeige wartender Nachrichten, Wahl zur Rezeption, Notrufe, Zuordnung von Zimmernummern, Weckrufintegration und Wartungszugang.

Aufzugs- und Notrufleitungen

Aufzugtelefone und Service-Hilfstelefone können über Adapter angeschlossen werden, wenn die Gebäudekommunikation IP-basiert ist. Diese Leitungen benötigen zuverlässige Stromversorgung, eindeutige Standortkennzeichnung und regelmäßige Funktionstests.

Notfallbezogene Nutzung sollte gemäß lokalen Anforderungen geplant werden und sich ohne Backup-Konzept nicht auf instabile Breitbandwege verlassen.

Fax und ältere Bürogeräte

Viele Büros verwenden weiterhin Faxgeräte, analoge Konferenztelefone, analoge schnurlose Telefone oder Altgeräte. Ein Adapter kann diese Geräte an eine moderne SIP-Plattform anschließen, ohne sie sofort zu ersetzen.

Faxbetrieb sollte mit realen Gegenstellen getestet werden, da die Kompatibilität von Codec, Netzwerkqualität, Anbieterunterstützung und T.38-Verhalten abhängt.

Lager und industrielle Nebenbereiche

Analoge Telefone können in Lagern, Wachräumen, Wartungswerkstätten, Ladebereichen und Technikräumen weiterhin sinnvoll sein. Adapter verbinden diese Endpunkte mit demselben VoIP-System wie die Bürotelefone.

In diesen Bereichen sollten Umweltschutz, Kabellänge, Blitzschutz, Notstromversorgung und Platzierung der Netzwerkswitches berücksichtigt werden.

Betriebliche Fehlersuche

Keine Registrierung

Wenn sich der Adapter nicht registriert, prüfen Sie SIP-Serveradresse, Benutzername, Passwort, Realm, DNS, Netzwerk-Gateway, VLAN, Firewall, Transportprotokoll und Kontostatus.

Paketmitschnitt oder SIP-Protokolle zeigen schnell, ob das Gerät REGISTER-Anfragen sendet und welche Antwort es erhält.

Einweg-Audio

Einweg-Audio weist häufig auf Probleme im RTP-Pfad hin. NAT, Firewall-Regeln, falsche RTP-Portbereiche, private IP-Adressen in SIP-Nachrichten oder blockierter UDP-Verkehr sind häufige Ursachen.

Ein Test im selben LAN kann helfen, Gerätekonfigurationsprobleme von WAN- oder Firewall-Problemen zu trennen.

Analogtelefon klingelt nicht

Wenn eingehende Anrufe ankommen, aber das Telefon nicht klingelt, prüfen Sie Klingelspannungsfähigkeit, REN-Last, Portzuordnung, Timing der Anruferkennung, Kabelzustand, Kompatibilität des analogen Telefons und ob der richtige Port angerufen wird.

Alte Glockentelefone benötigen möglicherweise mehr Klingelleistung als moderne elektronische Telefone.

Schlechte Sprachqualität

Schlechte Qualität kann durch Paketverlust, Jitter, geringe Bandbreite, Echo, falschen Codec, Gain-Fehlanpassung, akustische Rückkopplung oder analoge Verdrahtungsprobleme entstehen.

Prüfen Sie beide Seiten des Adapters. Ein Netzwerkproblem und ein analoges Leitungsproblem können ähnliche Benutzerbeschwerden auslösen.

Faxfehler

Faxprobleme können durch deaktiviertes T.38, inkompatible Anbieter, Paketverlust, Echounterdrückungseinstellungen, falschen Codec, Jitter oder zu hohe Latenz verursacht werden.

Kurze Testfaxe können erfolgreich sein, während lange Dokumente scheitern. Tests sollten realistische Dokumentlängen und mehrere Zieltypen umfassen.

Auswahl- und Planungscheckliste

Beginnen Sie mit Anzahl und Typ der benötigten analogen Ports. Ein einzelnes Tischtelefon, eine Gruppe von Gästezimmertelefonen, eine Faxleitung und ein Aufzugtelefon können unterschiedliche Portzahlen und Funktionen erfordern.

Prüfen Sie die Kompatibilität mit der Ziel-SIP-Plattform. Kontrollieren Sie Registrierungsverfahren, Codec-Unterstützung, T.38, Format der Anruferkennung, Wählplanverhalten, TLS, SRTP, Provisionierungsmethode und Failover-Unterstützung.

Überprüfen Sie Strom- und Netzwerkverfügbarkeit. Manche Adapter werden über lokale Netzteile versorgt, andere unterstützen je nach Modell PoE. Kritische Endpunkte können UPS oder Notstrom benötigen.

Planen Sie die analoge Verkabelung. Kabellänge, REN-Last, Störungen, Erdung, Überspannungseinwirkung und Qualität der Querverbindungen können die Leistung beeinflussen.

Dokumentieren Sie jeden Port. Jede analoge Leitung sollte eine klare Nebenstellennummer, physischen Standort, angeschlossenen Gerätetyp, SIP-Konto, Ausweichroute und Wartungsverantwortlichen haben.

Die beste ATA-Architektur bedeutet nicht nur, ein altes Telefon mit VoIP zu verbinden. Sie bewahrt erwartetes analoges Verhalten und erfüllt zugleich die Anforderungen an Zuverlässigkeit, Sicherheit und Verwaltbarkeit eines IP-Sprachnetzes.

Häufige Fragen

Kann ein ATA ein Wählscheibentelefon verbinden?

Einige Adapter unterstützen Impulswahl, viele jedoch nur DTMF-Wahl. Die Kompatibilität mit Wählscheibentelefonen sollte vor der Installation geprüft werden.

Wie viele analoge Geräte können an einen Port angeschlossen werden?

Das hängt von der Klingelkapazität des Ports und der gesamten REN-Last der angeschlossenen Geräte ab. Zu viele Geräte an einem Port können korrektes Klingeln verhindern.

Können Notrufe über einen Adapter geroutet werden?

Ja, aber Notrufrouting muss sorgfältig geplant werden. Standortinformationen, Notstrom, Netzzuverlässigkeit und lokale Vorschriften müssen geprüft werden.

Warum funktioniert ein analoges Telefon für Gespräche, zeigt aber keine Anruferkennung?

Format der Anruferkennung, regionale Einstellung, Timing vor dem Klingeln, Telefonkompatibilität oder Zuordnung der SIP-Anruferinformationen können falsch sein.

Sollten Adapter nahe bei Telefonen oder nahe bei Netzwerkswitches platziert werden?

Platzieren Sie sie dort, wo sowohl analoge Kabelqualität als auch Netzzugang praktikabel sind. Lange analoge Leitungen können Störungen aufnehmen, während schlechte Netzplatzierung Paket- oder Stromprobleme erzeugt.
