NXDN ist ein schmalbandiges digitales Betriebsfunkprotokoll, das für professionelle Sprach- und Datenkommunikation entwickelt wurde. Es wird in privaten Funknetzen eingesetzt, in denen Organisationen direkte Kontrolle über Abdeckung, Sprechgruppen, Dispatch-Zugriff und Betriebsabläufe benötigen, ohne vollständig von öffentlichen Mobilfunknetzen abhängig zu sein.

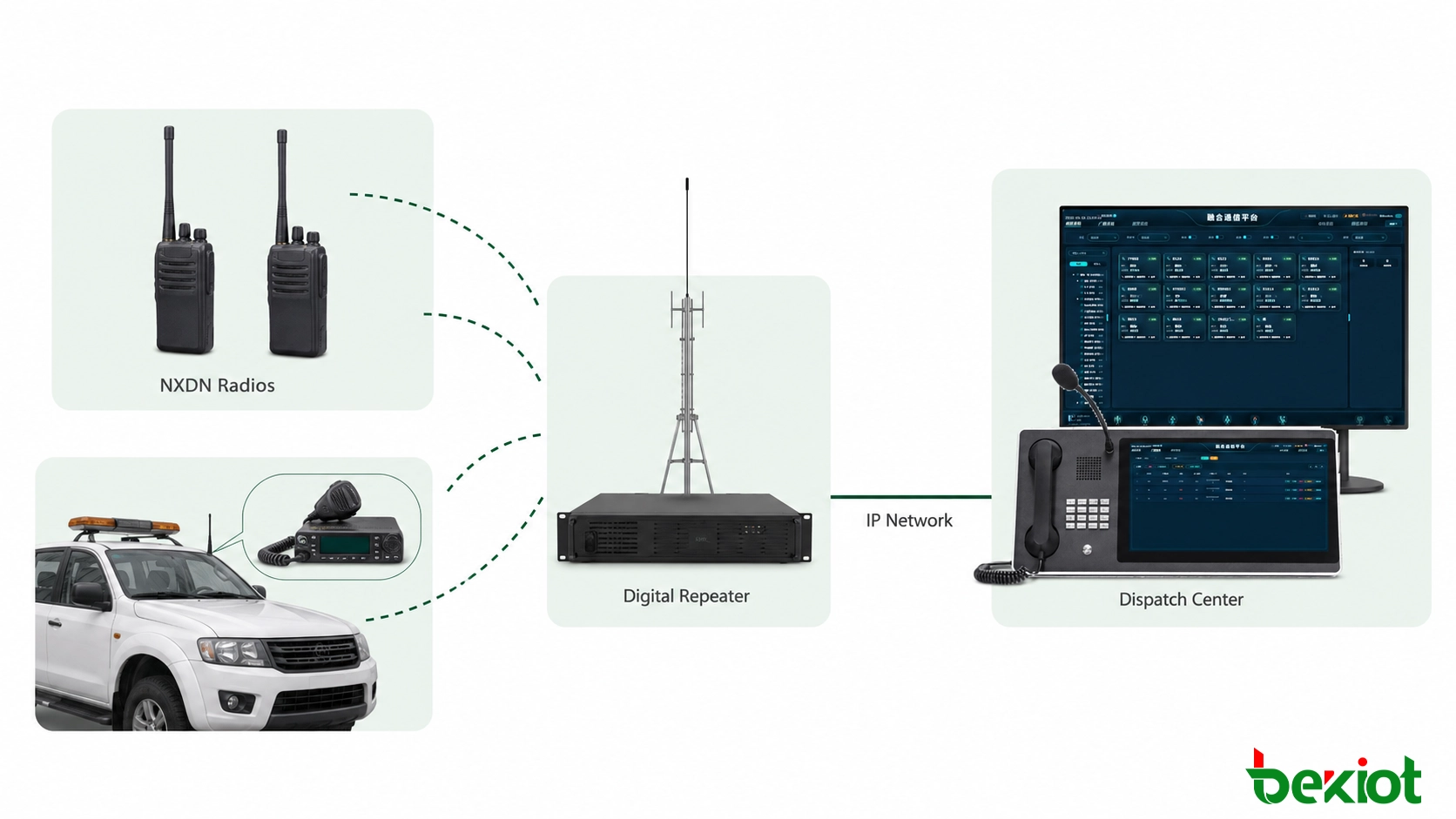

Eine Implementierung kann so einfach sein wie mehrere Handfunkgeräte, die über einen Repeater kommunizieren, oder sie kann mehrere Standorte, automatische Kanalzuweisung, zentrale Dispatch, Aufzeichnung und Verbindungen zu anderen Kommunikationssystemen umfassen. Die richtige Architektur hängt von der Abdeckung, dem Verkehrsaufkommen, dem verfügbaren Spektrum und dem erforderlichen Maß an operativer Kontrolle ab.

Verwandtes Produkt: Becke RoIP-Gateway

Ein schmalbandiger Standard für den professionellen Funk

NXDN, kurz für "Next Generation Digital Narrowband", wurde durch eine technische Allianz zwischen Herstellern professioneller Funkgeräte entwickelt und wird heute vom NXDN-Forum unterstützt. Seine gemeinsame Luftschnittstelle wurde auch in einem Bericht der Internationalen Fernmeldeunion für Funkkommunikation als digitale Landmobilfunktechnologie aufgeführt.

Im Gegensatz zu Kommunikationsdiensten, die auf einen Mobilfunkbetreiber angewiesen sind, kann ein NXDN-Netzwerk als organisationskontrolliertes Funksystem aufgebaut werden. Frequenzen, Repeater, Teilnehmeridentitäten und Sprechgruppen werden für ein definiertes Betriebsgebiet geplant. Dies macht die Technologie für Standorte geeignet, die eine schnelle Push-to-Talk-Kommunikation, vorhersehbare Abdeckung und klare Verantwortung für die Systemverwaltung erfordern.

Typische Anwender sind Produktionsbetriebe, Versorgungsunternehmen, Transportbetreiber, Häfen, Flughäfen, Campusgelände, Immobilienverwaltungsteams und öffentliche Dienstorganisationen. Dieselbe Luftschnittstelle kann direkte Funk-zu-Funk-Kommunikation, konventionellen Repeaterbetrieb und gebündelte Netze unterstützen.

Der digitale Betrieb bietet mehr als nur grundlegende Gruppenkommunikation. Je nach Funkgeräten, Repeatern und Verwaltungsplattform kann ein System unterstützen:

• Gruppenrufe für Abteilungen, Schichten oder Betriebsteams.

• Einzelrufe zwischen autorisierten Funkteilnehmern.

• Kurztext-, Status- und Positionsdaten.

• Notrufe und Prioritätsbehandlung.

• Dispatch-Überwachung und Gesprächsaufzeichnung.

• Mehrstandort-Roaming und IP-verbundene Abdeckung.

Funktionen wie Sturz-Erkennung, Bluetooth-Positionierung, Alarmanbindung und Video-Systemintegration werden nicht allein durch die NXDN-Luftschnittstelle garantiert. Sie werden über kompatible Endgeräte, Anwendungen, Gateways und Dispatch-Software implementiert. Diese Anforderungen sollten daher auf Systemebene definiert werden, anstatt sie aus dem Funkprotokoll abzuleiten.

Was auf dem Funkkanal geschieht

NXDN verwendet Frequenzmultiplex-Vielfachzugriff (FDMA). Jedes aktive Funkgespräch belegt einen zugewiesenen Frequenzkanal anstelle eines Zeitschlitzes innerhalb eines breiteren Trägers. Dies ist einer der wichtigsten technischen Unterschiede zwischen NXDN und TDMA-basierten Funksystemen.

Der Standard unterstützt 6,25-kHz- und 12,5-kHz-Kanalabstände. In einer 6,25-kHz-Konfiguration können zwei separat koordinierte Kanäle innerhalb eines Spektrums positioniert werden, das einem 12,5-kHz-Analogkanal entspricht. Dies kann die Spektrumsausnutzung verbessern, aber der tatsächliche Frequenzplan muss gemäß den örtlichen Lizenz- und Koordinierungsregeln genehmigt werden.

Die Audioqualität hängt vom gesamten HF-Pfad ab

Die digitale Sprachverarbeitung unterdrückt das Hintergrundrauschen, das normalerweise zu hören ist, wenn ein analoges FM-Signal schwächer wird. Die Sprache kann daher in einem Großteil des nutzbaren Abdeckungsbereichs klar bleiben. Nahe der Abdeckungsgrenze kann sich die digitale Audioqualität jedoch rapide verschlechtern, wenn der Empfänger die Daten nicht mehr zuverlässig rekonstruieren kann.

Behauptungen, dass ein Funkprotokoll immer bessere Audioqualität bietet, sollten mit Vorsicht betrachtet werden. Die wahrgenommene Qualität hängt auch vom Mikrofon, der Vocoder-Konfiguration, der Empfängerempfindlichkeit, der Antenneninstallation, HF-Störungen und der akustischen Umgebung des Benutzers ab. Ein Feldabdeckungstest ist nützlicher als der alleinige Vergleich von Protokollen.

Auswahl der richtigen Betriebsstruktur

Nicht jede Organisation benötigt ein gebündeltes Netzwerk. Der Betriebsmodus sollte entsprechend der Anzahl der Benutzer, der verfügbaren Kanäle, des Abdeckungsbereichs und des erwarteten Anrufaufkommens gewählt werden.

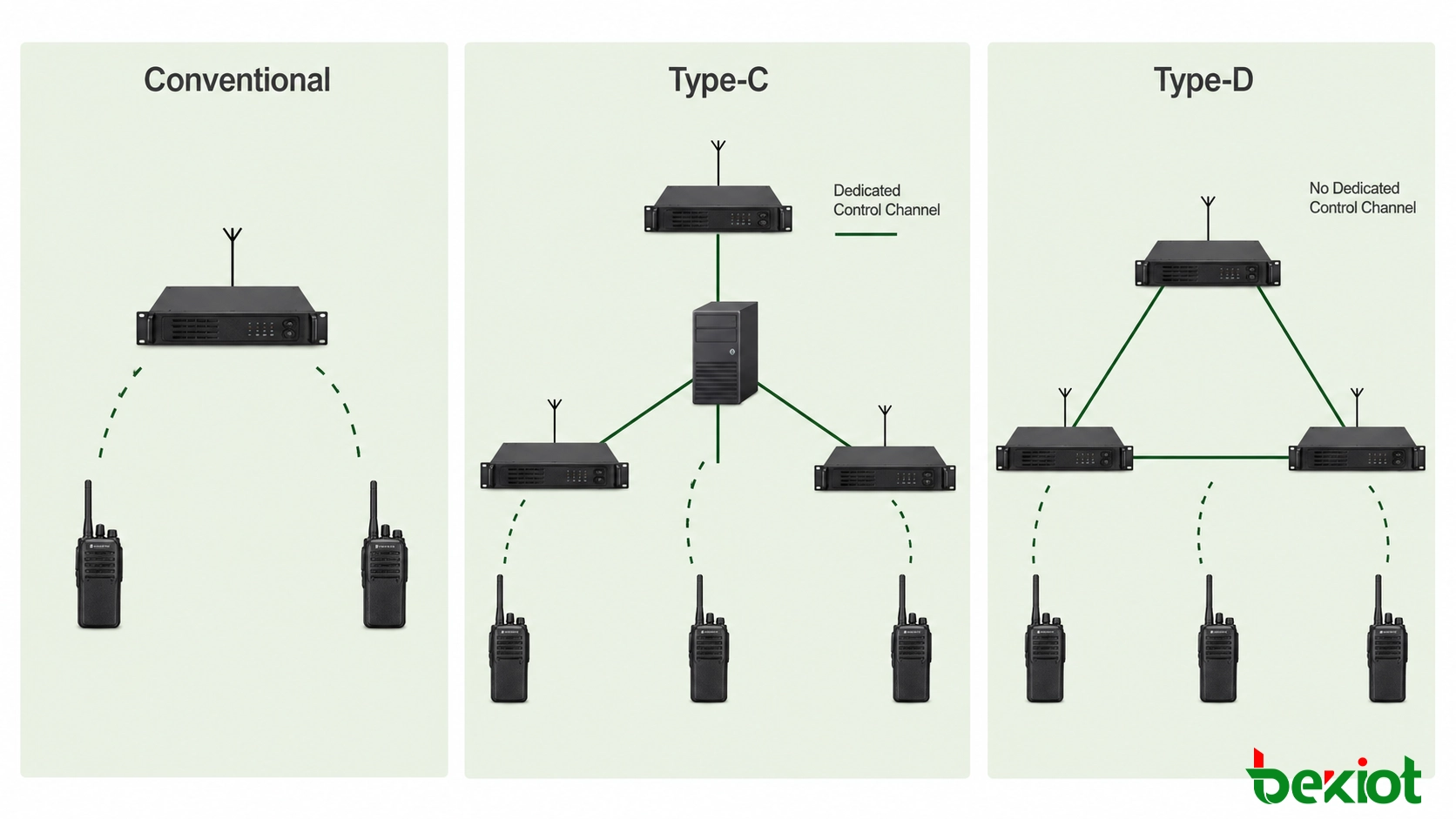

Direkt- und Konventionalbetrieb

Der Direktmodus ermöglicht die Kommunikation kompatibler Funkgeräte ohne Repeater, wenn sich die Benutzer in Funkreichweite befinden. Er bietet einen einfachen lokalen Kommunikationspfad für kleine Teams, temporäre Arbeitsbereiche und Situationen, in denen keine feste Infrastruktur verfügbar ist.

Der konventionelle Repeaterbetrieb erweitert die Abdeckung, indem er einen Funkempfang aufnimmt und von einem erhöhten oder strategisch günstigen Standort aus erneut sendet. Jeder Abteilung oder Funktion wird normalerweise ein fester Kanal zugewiesen. Diese Anordnung ist einfach zu betreiben und eignet sich oft für ein einzelnes Werk, Lager, einen Campus oder einen lokalen Servicebereich.

Type-C-zentrale Bündelung

Type-C verwendet einen dedizierten Steuerkanal. Teilnehmerfunkgeräte registrieren sich im Netzwerk, und das System weist einen verfügbaren Verkehrskanal zu, wenn ein Gespräch angefordert wird. Die zentrale Steuerung unterstützt eine effiziente Kanalverwaltung, Anrufwarteschlangen, Prioritätsregeln und Roaming in größeren Mehrstandortsystemen.

Diese Architektur ist geeignet, wenn mehrere Benutzergruppen einen Pool von Funkkanälen gemeinsam nutzen oder wenn die Organisation eine strukturierte Zugriffskontrolle und koordinierte Flächenbetreuung benötigt. Da der Steuerkanal für die Anrufverarbeitung zentral ist, sollten Redundanz und Wiederherstellung nach Ausfällen in das Design einbezogen werden.

Type-D-verteilte Bündelung

Type-D reserviert keinen dedizierten Steuerkanal. Bündelungsentscheidungen werden über verteilte Systemlogik getroffen, sodass die verfügbaren Kanäle für den Verkehr genutzt werden können. Es kann eine effiziente Struktur für kleine und mittlere Systeme bieten, die Bündelungsfunktionen ohne einen kontinuierlich zugewiesenen Steuerkanal benötigen.

Type-D und Type-C sollten nicht als austauschbare Konfigurationsoptionen betrachtet werden. Die Funkgerätekompatibilität, die Repeater-Architektur, die Roaming-Anforderungen und die Expansionspläne müssen vor der Auswahl des Systemtyps bestätigt werden.

Vergleich mit DMR

NXDN und DMR unterstützen beide professionelle digitale Funkkommunikation, aber sie organisieren die HF-Kapazität unterschiedlich. NXDN verwendet FDMA mit 6,25-kHz- oder 12,5-kHz-Kanälen. DMR verwendet üblicherweise Zwei-Zeitschlitz-TDMA innerhalb eines 12,5-kHz-Trägers, wodurch zwei logische Kommunikationspfade diesen Träger durch abwechselnde Übertragung in Zeitschlitzen gemeinsam nutzen können.

Vergleichen Sie die nutzbare Kapazität, nicht nur die Kanalbreite

Die Kanalbreite allein bestimmt nicht, wie viele Benutzer ein System unterstützen kann. Ingenieure müssen auch die Gesprächsdauer, den Verkehr in der Hauptverkehrszeit, die reservierte Notfallkapazität und die Anzahl der Gruppen berücksichtigen, die sich jeden Kanal teilen. Ein wenig genutztes konventionelles Netzwerk kann mit nur wenigen Frequenzen zuverlässig funktionieren, während ein Standort mit häufigen gleichzeitigen Anrufen von einer dynamischen Bündelkanalzuweisung profitieren kann.

Die Frequenzeffizienz sollte daher zusammen mit dem Betriebsverhalten bewertet werden. Zwei technisch verfügbare Kommunikationspfade bringen wenig Nutzen, wenn beide falsch zugewiesen, von Störungen betroffen oder an einem kritischen Standort nicht verfügbar sind. Die Kapazitätsplanung sollte reale Anrufaufzeichnungen oder repräsentative Verkehrsschätzungen verwenden, anstatt sich nur auf die theoretische Anzahl von Kanälen zu verlassen.

Keine der beiden Methoden ist für jedes Projekt automatisch überlegen. NXDN kann attraktiv sein, wenn 6,25-kHz-Frequenzzuteilungen, FDMA-Betrieb oder ein bestehender NXDN-Fuhrpark das Design beeinflussen. DMR kann in einigen Märkten eine größere Auswahl an Lieferanten bieten und kann zwei logische Pfade innerhalb eines 12,5-kHz-Trägers bereitstellen.

Eine praktische Bewertung sollte mit den verfügbaren Frequenzen, vorhandenen Funkgeräten, Verkehrsmustern und der erforderlichen Interoperabilität beginnen. Das Ersetzen eines funktionierenden Fuhrparks, nur weil ein anderes Protokoll beliebter erscheint, kann unnötige Kosten verursachen, ohne die Abdeckung oder die Betriebsabläufe zu verbessern.

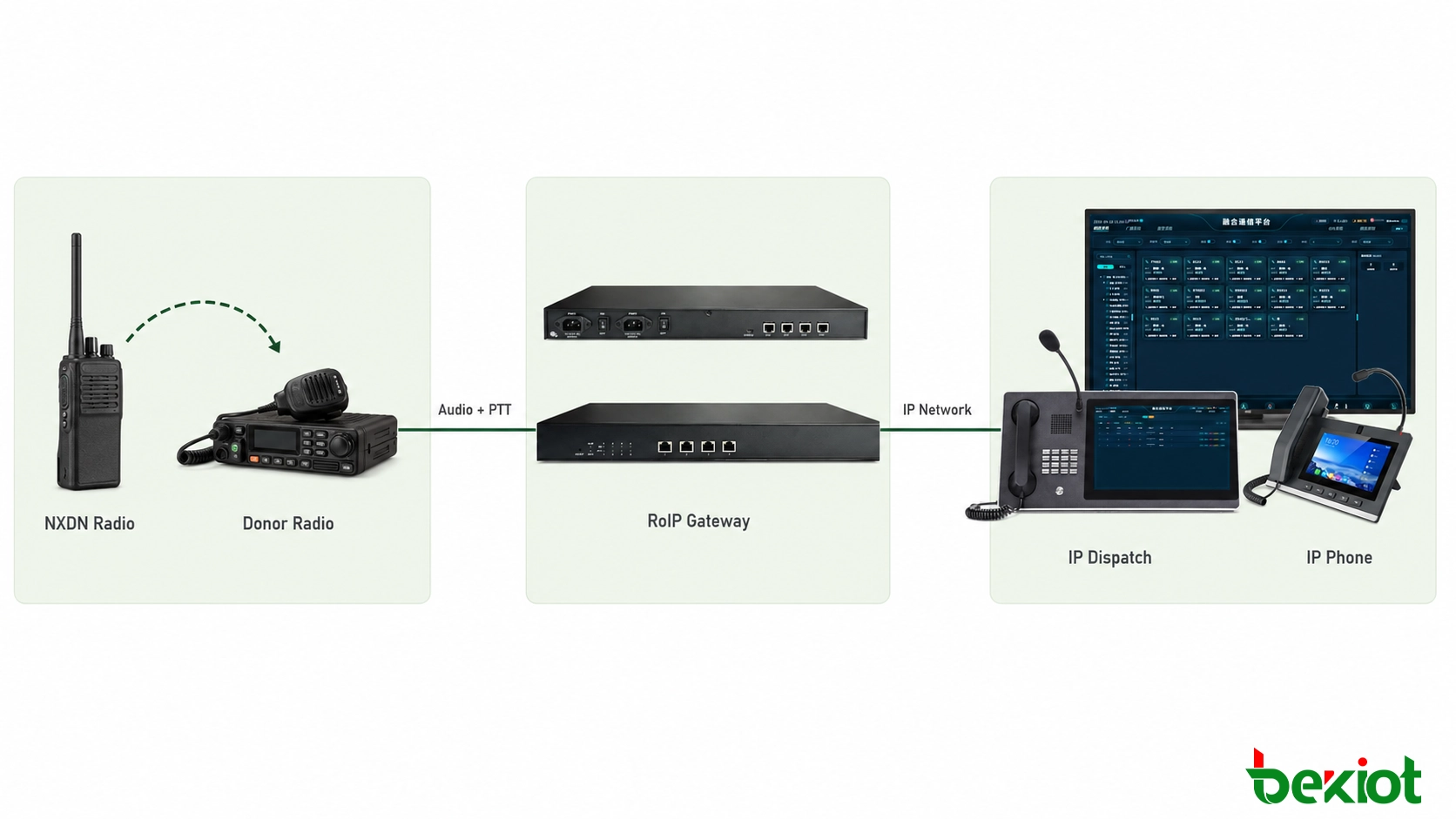

Einbindung des Funkverkehrs in eine IP-Dispatch-Umgebung

Ein eigenständiges Funknetz ist effektiv für die lokale Push-to-Talk-Kommunikation, aber der Betrieb wird schwieriger, wenn Vorgesetzte mehrere Kanäle überwachen, entfernte Standorte koordinieren oder mit Benutzern in verschiedenen Systemen kommunizieren müssen. RoIP-Integration transportiert Funkaudio und -steuersignale über ein IP-Netzwerk, sodass ausgewählte Kanäle einer zentralen Dispatch-Plattform zur Verfügung gestellt werden können.

In vielen Bereitstellungen verbindet sich das RoIP-Gateway über Zubehör-Audio, Push-to-Talk-Steuerung sowie Trägererkennungs- oder Rauschsperrsignale mit einem kompatiblen mobilen Funkgerät oder Basisgerät. Das Gateway wandelt diese physischen Audio- und Steuerschnittstellen in Datenströme und Signalisierungen um, die das Dispatch-System verwalten kann.

Diese Grenze muss korrekt verstanden werden. Ein Gateway, das über die analoge Zubehörschnittstelle eines Funkgeräts verbunden ist, wandelt das NXDN-Luftprotokoll nicht direkt in ein anderes Funkprotokoll um. Das angeschlossene Funkgerät behandelt weiterhin die HF-Übertragung, die Teilnehmeridentität und den Protokollbetrieb. Das Gateway transportiert das verfügbare Audio und den Steuerzustand zur IP-Seite.

Nach der Integration kann ein autorisierter Dispatcher möglicherweise:

• Einen oder mehrere NXDN-Kanäle von einer zentralen Konsole aus überwachen.

• Auf einen ausgewählten Funkkanal mit Push-to-Talk-Steuerungen senden.

• Entfernte Funkstandorte über ein vorhandenes WAN verbinden.

• Kanal-Audio mit Zeitstempeln und Bedienerinformationen aufzeichnen.

• Funkteilnehmer in systemübergreifende Dispatch-Sitzungen einbeziehen.

• Funkkommunikation mit IP-Telefonen, mobilen Anwendungen oder anderen Funknetzen verbinden.

Trennen Sie den Sprachtransport von der Funksteuerung

Ein zuverlässiges RoIP-Design behandelt Audio und Funksteuerung als separate technische Pfade. Die Audioschnittstelle überträgt empfangene und gesendete Sprache, während die Steuerleitungen Push-to-Talk, Trägererkennung und andere unterstützte Funkzustände behandeln. Eine falsche zeitliche Abstimmung zwischen diesen Pfaden kann die ersten Worte einer Übertragung abschneiden, ein Funkgerät nach dem Loslassen der PTT-Taste durch den Bediener weiter senden lassen oder Hintergrundgeräuschen erlauben, den Dispatch-Kanal zu öffnen.

Die Inbetriebnahme sollte die PTT-Aktivierungsverzögerung, die Audiostartzeit und das Freigabeverhalten messen. Wenn mehrere entfernte Kanäle mit einer Dispatch-Plattform verbunden sind, sollte jeder Kanal auch einen klaren Betriebsnamen, Zugriffsberechtigung und Belegt-Anzeige haben. Dispatcher sollten Orte wie "Nordwerk" oder "Wartungskanal" auswählen, anstatt mit Gateway-Adressen oder Funkgerätenamen zu arbeiten.

Die Verfügbarkeit von Funktionen hängt von der Implementierung der Funkschnittstelle ab. Die grundlegende Audio- und PTT-Integration legt möglicherweise keine Geräte-IDs, Textnachrichten, GPS-Berichte oder Notfallstatus an die Dispatch-Plattform offen. Projekte, die diese Funktionen benötigen, sollten bestätigen, dass das Funkgerät, das Gateway und die Dispatch-Software eine unterstützte Daten- oder Steuerschnittstelle gemeinsam nutzen.

Planung einer zuverlässigen Implementierung

Das Systemdesign sollte mit den betrieblichen Anforderungen beginnen, anstatt mit den Funkspezifikationen. Kartieren Sie die Bereiche, die abgedeckt werden müssen, die Teams, die kommunizieren, die Anzahl gleichzeitiger Anrufe und den Kommunikationspfad, der bei einem Netzwerk- oder Stromausfall erforderlich ist.

1. Bestätigen Sie die Spektrumsverfügbarkeit. Überprüfen Sie Frequenzen, Kanalabstand, Sendeleistung und Lizenzbedingungen mit der zuständigen lokalen Behörde.

2. Untersuchen Sie die HF-Umgebung. Identifizieren Sie Gelände, Gebäude, Störquellen, Abdeckungslücken und geeignete Repeater-Standorte.

3. Schätzen Sie das Anrufaufkommen. Bestimmen Sie, ob feste konventionelle Kanäle ausreichen oder ob eine gemeinsame Bündelkapazität gerechtfertigt ist.

4. Definieren Sie Gruppen und Berechtigungen. Erstellen Sie einen klaren Plan für Funk-IDs, Sprechgruppen, Notfallzugriff und Dispatch-Befugnisse.

5. Überprüfen Sie die Schnittstellenkompatibilität. Verifizieren Sie Audio-Pegel, PTT-Logik, Trägererkennung und unterstützte Datenschnittstellen, bevor Sie eine RoIP-Verbindung auswählen.

6. Entwerfen Sie für Ausfälle. Legen Sie fest, welche lokalen Funkfunktionen verfügbar bleiben müssen, wenn das WAN, der Dispatch-Server oder der zentrale Standort nicht verfügbar ist.

7. Testen Sie reale Betriebsbedingungen. Nehmen Sie das Netzwerk mit normalem Hintergrundgeräusch, Fahrzeugbewegungen, Innenbereichen und realistischer Netzwerkauslastung in Betrieb.

Entwerfen Sie die Abdeckung um den Arbeitsplatz des Benutzers herum

Abdeckungsvorhersagen sollten dort verifiziert werden, wo Funkgeräte tatsächlich verwendet werden: in Fahrzeugen, neben Maschinen, unter der Erde, in verstärkten Gebäuden und in der Nähe großer Metallkonstruktionen. Ein auf einem offenen Parkplatz gemessenes Signal beweist nicht, dass die Kommunikation in einer Werkstatt oder einem Tunnel zuverlässig bleibt.

Die Tests sollten sowohl die Uplink- als auch die Downlink-Leistung umfassen. Ein Benutzer kann den Repeater klar hören, während ein leistungsschwaches Handfunkgerät ihn vom gleichen Standort aus nicht erreichen kann. Antennenposition, Zuleitungsdämpfung, Gebäudedurchdringung und die Ausrichtung des tragbaren Funkgeräts können alle einen unausgeglichenen Pfad erzeugen. Daher sollten repräsentative tragbare und mobile Funkgeräte in die endgültige Abdeckungsuntersuchung einbezogen werden.

Die Abnahmeprüfung sollte direkte Anrufe, Repeater-Anrufe, Gruppenauswahl, Einzelanrufe, Verhalten bei belegten Kanälen, Roaming, Dispatch-PTT, Audio-Pegel und Wiederherstellung nach einer Unterbrechung abdecken. Bei Mehrstandortsystemen sollten die Tests über das Produktions-WAN und nicht nur über ein lokales Testnetzwerk durchgeführt werden.

Eine gut durchdachte Lösung erfordert nicht, dass jedes Kommunikationssystem dieselbe Luftschnittstelle verwendet. NXDN kann weiterhin Benutzer bedienen, die eine zuverlässige Funkabdeckung benötigen, während Gateways und Dispatch-Software einen kontrollierten Zugang zu Telefon-, Breitband- und anderen Funknetzen bieten. Das Ergebnis ist ein Migrationspfad, der die bestehende Funkinvestition schützt, ohne sie von der breiteren operativen Kommunikation zu isolieren.
