Offshore-Ölplattformen, Erdgasverarbeitungsplattformen und andere Offshore-Energieanlagen arbeiten weit entfernt von der Küste, wobei die Kommunikationsausrüstung ständig Salznebel, Feuchtigkeit, starkem Wind, Regen und anhaltendem Maschinenlärm ausgesetzt ist. Einige Produktionsbereiche können auch brennbare Gase oder andere gefährliche Medien enthalten. Wenn Geräteausfälle, Gaslecks, Brände, Personenschäden oder schwere Wetterbedingungen auftreten, benötigen die Feldmitarbeiter eine zuverlässige Möglichkeit, die Kontrollraum zu kontaktieren, während die Betreiber in der Lage sein müssen, Einsatzbefehle und Notfallinformationen an Produktionsdecks, Ausrüstungsbereiche, Hubschrauberlandeplätze und Evakuierungszonen zu übermitteln.

Aus diesem Grund sollte sich das Design eines Offshore-Notfalltelefonsystems nicht nur auf die Schutzklasse einzelner Endgeräte konzentrieren. Endgerätetyp, Installationsort, Eignung für Gefahrenbereiche, Benachrichtigung bei hohem Lärmpegel, Dispatching-Integration, Koordination mit der Beschallungsanlage, Netzwerkarchitektur und Notstromversorgung müssen alle um die tatsächlichen Betriebsbedingungen der Plattform herum geplant werden.

Kommunikationsanforderungen in Meeresumgebungen

Kommunikationsendgeräte, die auf Offshore-Plattformen installiert sind, sind Umwelteinflüssen ausgesetzt, die deutlich schwerwiegender sind als diejenigen, denen normale Innenraumgeräte begegnen. Salz, Feuchtigkeit, Wind, Regen und Vibrationen können kontinuierlich das Telefongehäuse, den Hörer, die Tastatur, den Lautsprecher, die Befestigungselemente, die Anschlussklemmen und die Kabeleinführungen beeinträchtigen. Die Endgeräteauswahl sollte daher mit dem tatsächlichen Installationsbereich und der Betriebsumgebung beginnen.

Salznebel und langfristige Korrosion

Auf Geräteoberflächen abgelagerte salzhaltige Luft kann die Korrosion von Metallkomponenten, Verbindern und freiliegenden Verdrahtungspunkten beschleunigen. Telefone, die auf offenen Decks, Gehwegen, Eingängen zu Ausrüstungsbereichen und anderen Außenstandorten installiert werden, sollten daher unter Berücksichtigung der Korrosionsbeständigkeit des Gehäuses, der Dichtungsstruktur, des Kabeleinführungsschutzes und des langfristigen Außenbetriebs ausgewählt werden.

Die Installationspraktiken sind ebenso wichtig. Kabeleinführungen und Anschlusspunkte sollten nicht dort positioniert werden, wo sich Wasser ansammeln kann oder wo sie kontinuierlich direktem Regen oder Gischt ausgesetzt sind. Montagehalterungen, Schrauben und andere exponierte Metallteile benötigen ebenfalls einen geeigneten Korrosionsschutz für Meeresumgebungen.

Wie starker Wind die Sprachkommunikation beeinflusst

Hubschrauberlandeplätze, Außendecks und erhöhte Arbeitsbereiche können anhaltendem Windgeräusch ausgesetzt sein. Im Vergleich zur vollständigen Freisprechkommunikation kann ein festes Industrietelefon mit Hörer dazu beitragen, den Abstand zwischen dem Mund des Benutzers und dem Mikrofon zu verringern, was die Sprachaufnahme und Hörleistung bei windigen Bedingungen verbessert.

Die Telefonplatzierung sollte auch die Benutzerfreundlichkeit für den Bediener berücksichtigen. Personal mit Schutzhelmen und Arbeitshandschuhen sollte den Hörer dennoch problemlos abheben, wählen und auflegen können. Standorte, an denen starker Luftstrom direkt auf das Mikrofon bläst, sollten nach Möglichkeit vermieden werden.

Schutzarten und Explosionsschutz

Verschiedene Bereiche einer Offshore-Plattform haben unterschiedliche Umwelt- und Sicherheitsanforderungen. Außenbereiche ohne Gefahrenzonen sind hauptsächlich Salznebel, Regen, Feuchtigkeit und mechanischer Belastung ausgesetzt, was wasserdichte Industrietelefone für viele dieser Positionen geeignet macht. Öl- und Gasverarbeitungsbereiche, ausgewählte Pumpenräume und andere klassifizierte Gefahrenzonen erfordern Kommunikationsendgeräte, die für die geltenden Anforderungen an Gefahrenbereiche ausgelegt sind.

Die Schutzarten beschreiben, wie effektiv ein Gehäuse das Eindringen von Wasser und festen Partikeln widersteht, während der Explosionsschutz den sicheren Betrieb von Geräten in potenziell explosiven Atmosphären adressiert. Diese Anforderungen lösen unterschiedliche Probleme und sollten während des Systemdesigns und der Geräteauswahl unabhängig voneinander geprüft werden.

Verwandtes Produkt: Becke Industrielles wasserdichtes Telefon

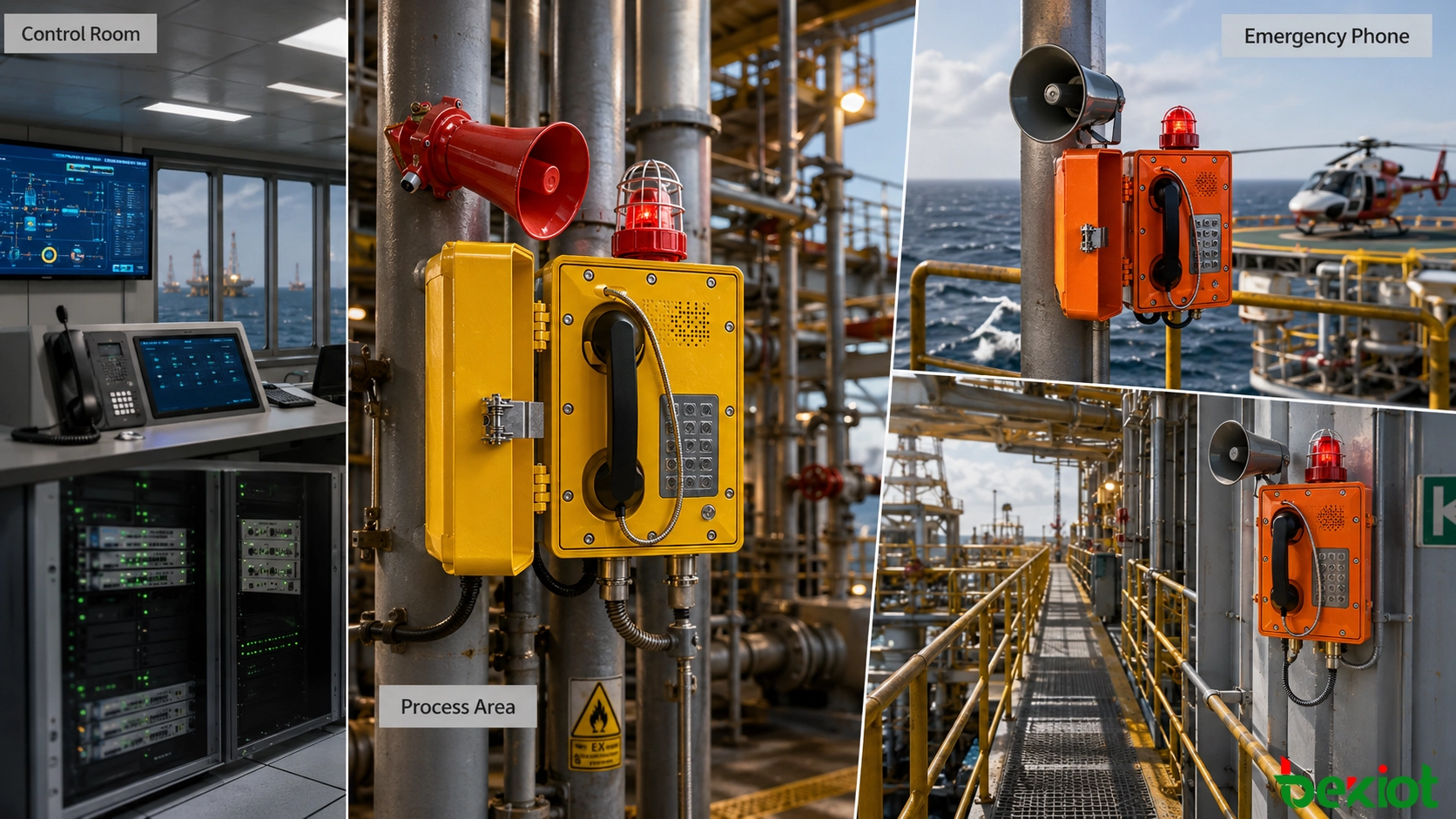

Planung von Kommunikationspunkten nach Bereich

Offshore-Plattformen sind kompakte Strukturen, aber die Betriebsbedingungen, die Personalaktivität und die Kommunikationsanforderungen variieren erheblich zwischen den Zonen. Der Kontrollraum, das Produktionsdeck, die Geräteräume, der Hubschrauberlandeplatz und die Evakuierungsbereiche sollten daher nicht alle dieselbe Endgerätekonfiguration verwenden. Kommunikationspunkte werden besser nach Arbeitsfunktion und Umweltrisiko geplant.

Die Planung der Kommunikationspunkte sollte auch die Personalbewegungen und die Evakuierungsrouten im Notfall berücksichtigen. Nach dem Auftreten einer Geräteanomalie sollten die Bediener in der Lage sein, einen Kommunikationspunkt zu erreichen, ohne einen Bereich mit höherem Risiko durchqueren zu müssen. Entfernte Gerätezonen, Sammelpunkte und Evakuierungspunkte sollten ebenfalls über einen klar identifizierten festen Kommunikationszugang verfügen.

Im Vergleich zur einfachen Installation von Telefonen in gleichmäßigen Abständen spiegelt die Platzierung um kritische Arbeitsplätze, Eingänge zu Gerätebereichen, Personensammelpunkte und Evakuierungsrouten die tatsächlichen Betriebsanforderungen von Offshore-Anlagen besser wider.

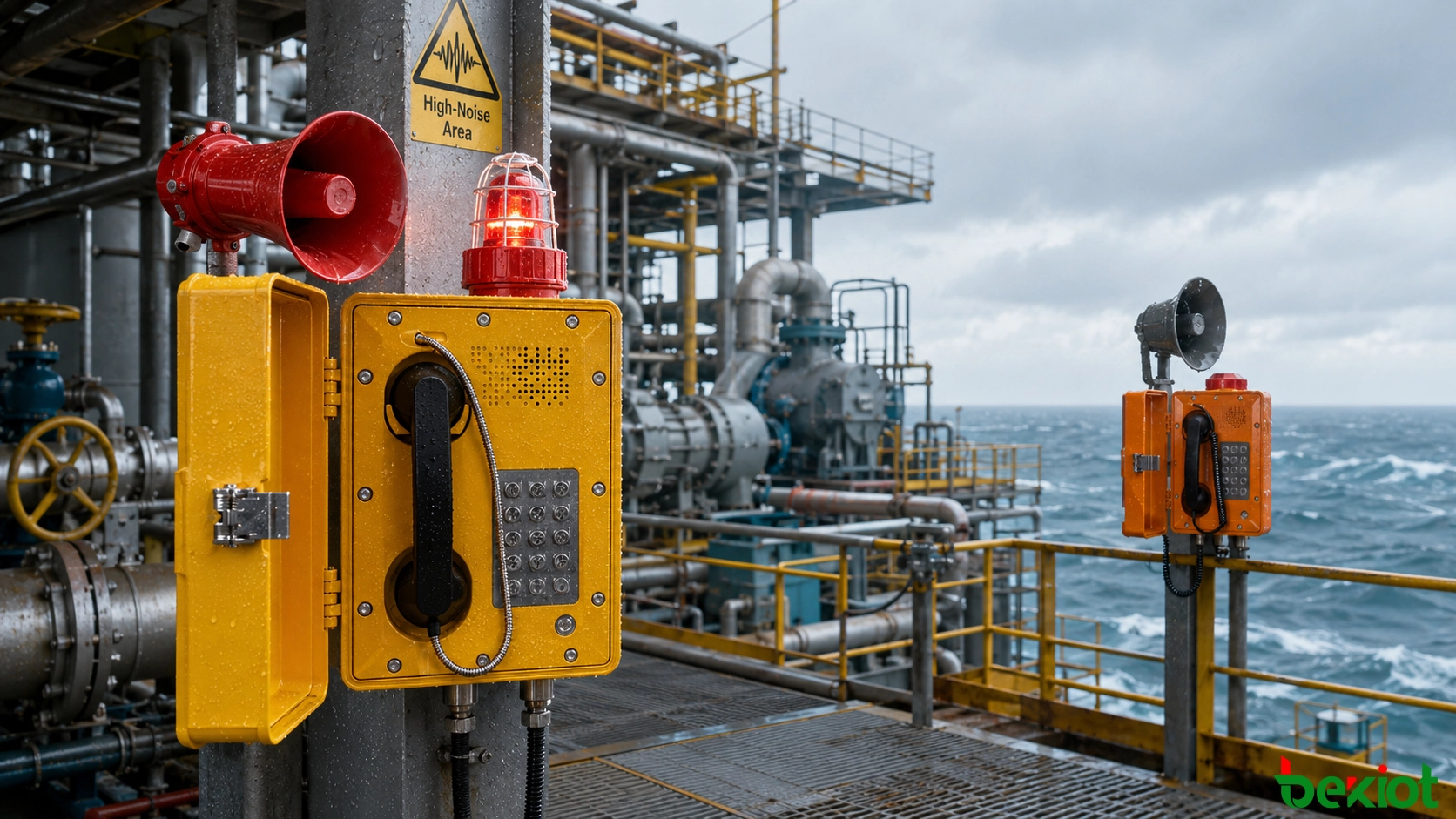

Verbesserung der Rufwahrnehmung in lärmintensiven Bereichen

Kompressorbereiche, Generatorräume, Pumpstationen und Standorte mit großen rotierenden Maschinen können kontinuierlich hohem Hintergrundlärm ausgesetzt sein. Ein Standardtelefon kann weiterhin Anrufe tätigen und empfangen, aber sein Klingelton kann durch Maschinenlärm überdeckt werden, sodass das Personal einen eingehenden Anruf aus dem Kontrollraum nicht bemerkt.

In diesen Bereichen können feste Telefone je nach tatsächlicher akustischer Umgebung durch Hornlautsprecher und akustisch-visuelle Alarmvorrichtungen ergänzt werden. Wenn der Kontrollraum einen Anruf oder eine Notfallbenachrichtigung initiiert, können zusätzliche Schallabdeckung und visuelle Anzeige die Aufmerksamkeit des in der Nähe befindlichen Personals auf sich ziehen, das dann das nächste feste Telefon für die beidseitige Bestätigung nutzen kann.

Feste Telefone, Hornlautsprecher und visuelle Alarme erfüllen unterschiedliche Funktionen. Das Telefon unterstützt die Punkt-zu-Punkt-Kommunikation und Feldrückmeldung, der Hornlautsprecher erweitert die hörbare Abdeckung und der visuelle Alarm ergänzt die hörbare Benachrichtigung, wenn der Hintergrundlärm zu hoch ist.

Produktionsbereiche mit mehreren Geräten können auch in Kommunikationsgruppen unterteilt werden, wie z.B. Kompressor-, Pumpen- oder Verladezonen. Während eines anormalen Ereignisses kann der Kontrollraum den erforderlichen Bereich direkt kontaktieren, anstatt einzelne Positionen nacheinander anzuwählen.

Einsatz-Zugang und Netzwerkdesign

Sobald die Feldtelefone mit einer einheitlichen Einsatzplattform verbunden sind, kann der Kontrollraum die Kommunikationsressourcen nach Plattformbereich, Produktionseinheit und Arbeitsfunktion organisieren, anstatt sich auf unabhängige Durchwahlnummern zu verlassen. Produktionsdecks, Pumpenräume, Kompressorbereiche, Maschinenräume, Hubschrauberlandeplätze und Wohnquartiere können alle in einem klaren Kommunikationsverzeichnis dargestellt werden.

Zentrale Verwaltung der Feldendgeräte

Innerhalb der zugewiesenen Benutzerberechtigungen können Einsatzbetreiber Einzelanrufe, Weiterleitungen, Anrufübernahme, Konferenzen und Gruppenanrufe durchführen. Während eines Vorfalls können relevante Positionen, Wartungspersonal und Notfallkoordinatoren in eine temporäre Kommunikationsgruppe aufgenommen werden, wodurch Verzögerungen durch sequenzielle Kommunikation zwischen Abteilungen reduziert werden.

Das System kann auch Anrufzeit, rufende und gerufene Nummern, Anrufdauer und Aufzeichnungsdateien für Schichtinspektionen, Fehleruntersuchungen und Vorfallüberprüfungen aufbewahren. Aufzeichnungen sollten mit der relevanten Durchwahl, der Position und der Ereigniszeit verknüpft bleiben, damit sie später effizient abgerufen werden können.

IP-Bereitstellung für neue Plattformen

Für neu gebaute Plattformen mit industriellem Ethernet und Glasfaser-Backbone können SIP-Telefone, Einsatzserver und zugehörige Sprachdienste als Teil des IP-Kommunikationsnetzwerks geplant werden. Feldendgeräte verbinden sich über das Plattformnetzwerk, während Nummerierung, Benutzerberechtigungen und Endgerätestatus zentral im Kontrollraum verwaltet werden.

Eine SIP-basierte Architektur vereinfacht auch die Verbindung mit IP-TK-Anlagen, Aufzeichnungsplattformen und anderen standardbasierten IP-Sprachressourcen, was sie für Plattformen geeignet macht, auf denen sich die Kommunikationsknoten weiter ausdehnen können.

Erhalt vorhandener analoger Ressourcen

Einige betriebene Plattformen sind immer noch auf analoge Telefone und vorhandene Kupferverkabelung angewiesen. Wenn diese Leitungen stabil bleiben und eine vollständige Neuverkabelung den Bauaufwand, die Ausfallzeiten oder die Projektkosten erhöhen würde, können Sprachgateways verwendet werden, um analoge Endgeräte mit einer neueren IP-Einsatzplattform zu verbinden.

Die vorhandenen analogen Telefone nutzen weiterhin ihre ursprünglichen Zugangsleitungen, während das Sprachgateway die Schnittstellenkonvertierung zwischen der analogen Seite und dem SIP-Netzwerk durchführt. Der Einsatzserver übernimmt dann die Nummerierung, Vermittlung, Einsatzfunktionen und Aufzeichnung auf zentrale Weise.

Dieser Ansatz bewahrt Kommunikationsanlagen, die noch betrieblichen Wert haben, während gleichzeitig schrittweise zentrales Dispatching und IP-basierte Verwaltung eingeführt werden, was ihn für schrittweise Upgrades auf Plattformen geeignet macht, die weiterhin in Betrieb bleiben müssen.

Koordination von Telefonen mit PA und Alarmen

Offshore-Notfälle erfordern oft sowohl Punkt-zu-Punkt-Bestätigung als auch Benachrichtigung in einem größeren Bereich. Feste Telefone eignen sich für die Zwei-Wege-Kommunikation zwischen Feldpositionen und dem Kontrollraum, während PAGA- oder Beschallungsanlagen Informationen über größere Bereiche verteilen. Akustisch-visuelle Alarme helfen, die Aufmerksamkeit des Personals zu erregen, das in lärmintensiven Umgebungen arbeitet.

Wenn das Feldpersonal beispielsweise ein Gasleck identifiziert, kann es ein nahegelegenes festes Telefon verwenden, um dem Kontrollraum den genauen Bereich, den Gerätestandort und die Anfangsbedingungen zu melden. Nach Überprüfung der Informationen kann der Kontrollraum gemäß dem Notfallverfahren die entsprechende Bereichsdurchsage oder den Alarm auslösen und gleichzeitig Wartungs-, Feuerwehr-, Sanitäts- und andere relevante Teams benachrichtigen.

Auf Systemebene können Industrie- und explosionsgeschützte Telefone über das IP-Netzwerk der Plattform oder bestehende Leitungen mit dem Einsatzserver verbunden werden. Die Einsatzposition im Kontrollraum verwaltet die Sprachkommunikation und koordiniert gleichzeitig die PA-, Alarm- und Aufzeichnungssysteme. Jedes Subsystem behält seine eigene Funktion, aber der Notfallkommunikationsprozess wird zentral organisiert.

Diese Aufgabenverteilung reduziert die Notwendigkeit, Informationen manuell zwischen separaten Systemen weiterzugeben. Telefone unterstützen die Situationsbestätigung, die Beschallungsanlage übernimmt die breitere Benachrichtigung, Alarmvorrichtungen verstärken die Feldwahrnehmung und das Aufzeichnungssystem bewahrt den Kommunikationsverlauf.

Zuverlässigkeit entlang der Kommunikationskette

Da Offshore-Plattformen weit von der Küste entfernt sind, können Wartung und externe Unterstützung nach Geräteausfällen schwieriger sein. Die Zuverlässigkeit der Notfallkommunikation muss daher Endgeräte, Netzwerke, Server, Vermittlungseinrichtungen und Stromversorgungssysteme abdecken, anstatt nur anhand des Schutzgrades des Telefongehäuses beurteilt zu werden.

Reduzierung von Netzwerk-Einzelfehlern

Je nach Plattformgröße und Zuverlässigkeitsanforderungen kann das Backbone-Kommunikationsnetzwerk industrielle Ethernet-Ringe, Dual-Links oder andere redundante Topologien verwenden. Ein lokaler Kabel- oder Netzwerkgeräteausfall sollte nicht dazu führen, dass ein gesamter Produktionsbereich die Kommunikation mit dem Kontrollraum verliert.

Die tatsächlichen Ausfallgrenzen von Einsatzservern und Kernvermittlungseinrichtungen sollten ebenfalls überprüft werden. Zwei Server, die immer noch von derselben Stromversorgung, demselben Vermittlungsknoten oder Uplink abhängen, teilen weiterhin einen erheblichen Einzelfehler.

Notstromversorgung für kritische Kommunikationsgeräte

Einsatzserver, Kern-Switches, Sprachgateways und kritische Kommunikationsendgeräte sollten in die USV- oder Notstromversorgung der Plattform integriert werden. Während eines lokalen Stromausfalls sollte die grundlegende Kommunikation zwischen dem Kontrollraum, kritischen Produktionsbereichen und Evakuierungszonen für den erforderlichen Zeitraum verfügbar bleiben.

Aufrechterhaltung mehrerer Kommunikationsmethoden

Feste Telefone bieten klar definierte Standorte, eine unkomplizierte Bedienung und sind nicht darauf angewiesen, dass das Personal ein mobiles Endgerät mit sich führt. Die Offshore-Notfallkommunikation sollte sich jedoch nicht auf eine einzige Methode verlassen. Feste Telefone, Funkkommunikation, PAGA, akustisch-visuelle Alarme und andere verfügbare Kommunikationssysteme können einander ergänzen und die Auswirkungen eines Ausfalls in einem beliebigen Netzwerk oder Gerät verringern.

Die Feldinstallation bestimmt die Benutzerfreundlichkeit

Die in der Planungsphase definierten Parameter und Standorte sollten unter tatsächlichen Betriebsbedingungen erneut validiert werden. Offshore-Plattformen kombinieren oft dichte Ausrüstung, hohe Lärmpegel und begrenzten Arbeitsraum. Ob Kommunikationsgeräte schnell gefunden, erreicht und bedient werden können, hat einen direkten Einfluss auf ihre Nützlichkeit im Notfall.

• Telefone sollten dort installiert werden, wo das Personal sie schnell und sicher erreichen kann.

• Klingelton, verstärkter Audio und Sprachqualität in lärmintensiven Bereichen sollten bei normal laufenden Maschinen getestet werden.

• Außenstandorte, die starkem Wind ausgesetzt sind, sollten auf die tatsächliche Wirkung von Windgeräuschen auf Mikrofon und Hörer überprüft werden.

• Tastaturen, Hörer und andere Bedienelemente sollten bei Verwendung von Arbeitshandschuhen bedienbar bleiben.

• Kabeleinführungen, Verbinder, Montagehalterungen und Befestigungselemente sollten einen angemessenen Abdichtungs- und Korrosionsschutz erhalten.

• Kommunikationsendgeräte, Zubehör und Installationsmethoden in Gefahrenbereichen sollten den geltenden Bereichsanforderungen entsprechen.

• Kommunikationspunkte in der Nähe von Sammelpunkten, Rettungsbootbereichen und primären Evakuierungsrouten sollten mit dem Plattform-Notfallplan übereinstimmen.

Die Systemabnahmeprüfung sollte ebenfalls realistische Betriebsbedingungen widerspiegeln. Lärmintensive Bereiche sollten nicht nur bei stillstehenden Maschinen getestet werden, Außenendgeräte sollten unter praktischen Kommunikationsbedingungen verifiziert werden und kritische Standorte sollten auf eingehende Anrufe, Gruppenanrufe, PA-Koordination und Wiederherstellung nach Kommunikationsausfällen getestet werden.

Abschließende Bemerkungen

Die Zuverlässigkeit eines Offshore-Notfalltelefonsystems hängt von zwei grundlegenden Faktoren ab: ob die Feldendgeräte die langfristige Meeresexposition aushalten können und ob effektive Kommunikationswege zwischen dem Feldpersonal und dem Kontrollraum während anormaler Bedingungen verfügbar bleiben. Wasserdichtigkeit, Korrosionsbeständigkeit und Explosionsschutz bilden die Gerätegrundlage, während die Punktplatzierung, Lärmadaption, Einsatzintegration, Netzwerkredundanz und Notstromversorgung bestimmen, wie das Gesamtsystem in einem tatsächlichen Vorfall abschneidet.

Die Systemplanung sollte daher mit der Zoneneinteilung der Plattform, den Personalpositionen, den Produktionsabläufen und den Notfallverfahren beginnen, bevor die Endgerätetypen und Backend-Ressourcen festgelegt werden. Ziel ist es, sicherzustellen, dass das Personal Kommunikationsgeräte schnell finden, kritische Informationen klar hören und während des normalen Betriebs sowie der Notfallreaktion einen stabilen Kontakt mit dem Kontrollraum aufrechterhalten kann.

FAQ

Wie sollte das Wartungsintervall für Offshore-Telefone bestimmt werden?

Das Wartungsintervall sollte die Geräteverwaltungsverfahren der Plattform, den Installationsort und die tatsächlichen Korrosionsbedingungen widerspiegeln. Außenpositionen, die starkem Salznebel, Regen oder Meerwasserspritzer ausgesetzt sind, erfordern besondere Aufmerksamkeit für Hörer, Tastaturen, Dichtungen, Anschlussklemmen, Kabeleinführungen und Montagehardware.

Benötigen alle Außentelefone ein zusätzliches Schutzgehäuse?

Nicht unbedingt. Die Notwendigkeit eines Schutzgehäuses hängt vom eigenen Umweltschutz des Telefons, der Installationsausrichtung, der Exposition gegenüber Regen oder Gischt und dem Wartungszugang ab. Schlechte Entwässerung oder Kondensation in einem Gehäuse können selbst Geräteprobleme verursachen.

Sind Hotline-Funktionen für kritische Positionen geeignet?

Ja. Der Kontrollraum, die Feuerwehrwache, der medizinische Stützpunkt und andere kritische Standorte können gemäß dem Notfallverfahren der Plattform Hotline- oder Kurzwahlfunktionen nutzen. Dies reduziert die Zeit, die benötigt wird, um im Notfall eine Nummer zu finden und zu wählen. Die konfigurierten Ziele sollten mit den tatsächlichen Aufgabenbereichen und Notfallplänen übereinstimmen.

Wie sollten neue Telefonnummern verwaltet werden, wenn eine Plattform erweitert wird?

Bevor neue Bereiche oder Endgeräte hinzugefügt werden, sollten der Nummerierungsplan, die Bereichsnamen, die Positionsbezeichnungen und die Einsatzgruppen einheitlich definiert werden. Neue Endgeräte können dann zur bestehenden Organisationsstruktur hinzugefügt werden. Ein standardisiertes Nummerierungssystem vereinfacht den täglichen Einsatz, die Wartung, die Aufzeichnungssuche und die Vorfallüberprüfung.
