China Mobile HeDuiJiang ist ein öffentlicher Push-to-Talk-over-Cellular-Dienst. Er nutzt Mobilfunknetze und spezielle intelligente Sprechfunkterminals für Gruppenkommunikation über große Entfernungen. Gegenüber einem klassischen privaten Funksystem ist diese PoC-Kommunikation einfacher bereitzustellen, benötigt weniger eigene Funkinfrastruktur und eignet sich für Außenteams, Patrouillen, öffentliche Dienste und temporäre Projektgruppen.
Öffentliche PoC-Plattformen werden jedoch häufig als geschlossene Dienste betrieben. Sie sind für Terminal-zu-Terminal-Gruppenkommunikation innerhalb des Betreiberökosystems ausgelegt, nicht für tiefe Kundenspezifikation oder direkte Integration in Leitstellensysteme Dritter. In Notfallkommunikation, industrieller Disposition, öffentlicher Sicherheit, Energie, Verkehr und Sicherheitsprojekten müssen PoC-Terminals dennoch mit einheitlichen Dispositionssystemen, IP-Telefonen, SIP-Konsolen, privaten Funkkanälen und weiteren Ressourcen verbunden werden.
Warum Integration in Dispositionsprojekten nötig ist
PoC-Sprechfunk ist für mobile Nutzer bequem, weil er Mobilfunkdaten und Cloud-Dienste nutzt. Einsatzkräfte drücken die PTT-Taste und sprechen mit Mitgliedern derselben Gruppe, ohne ein privates Repeaternetz aufzubauen. Dadurch eignet er sich für großflächige Koordination, temporäre Teams, Logistik, Sicherheitsrundgänge, kommunale Dienste und Notfallunterstützung.
Die Grenze zeigt sich, wenn systemübergreifende Kommunikation erforderlich ist. Eine Leitstelle kann bereits eine Dispositionsplattform, SIP-Telefone, Aufzeichnungsserver, private Funkkanäle, Video, Alarmkopplung, GIS-Karten und Bedienkonsolen nutzen. Bleibt die PoC-Plattform isoliert, können Disponenten diese PoC-Nutzer aus dem Zentralsystem nicht einfach rufen, überwachen, aufzeichnen oder koordinieren.
Daher geht es praktisch nicht nur um „PoC verwenden“. Entscheidend ist, PoC in einen konvergenten Kommunikationsablauf einzubinden. Bediener sollen mit PoC-Gruppen sprechen, Sprache von Außennutzern empfangen, öffentliche und private Funkressourcen koppeln und Maßnahmen über dieselbe Dispositionsoberfläche steuern können.
Die praktische Rolle eines RoIP-Gateways

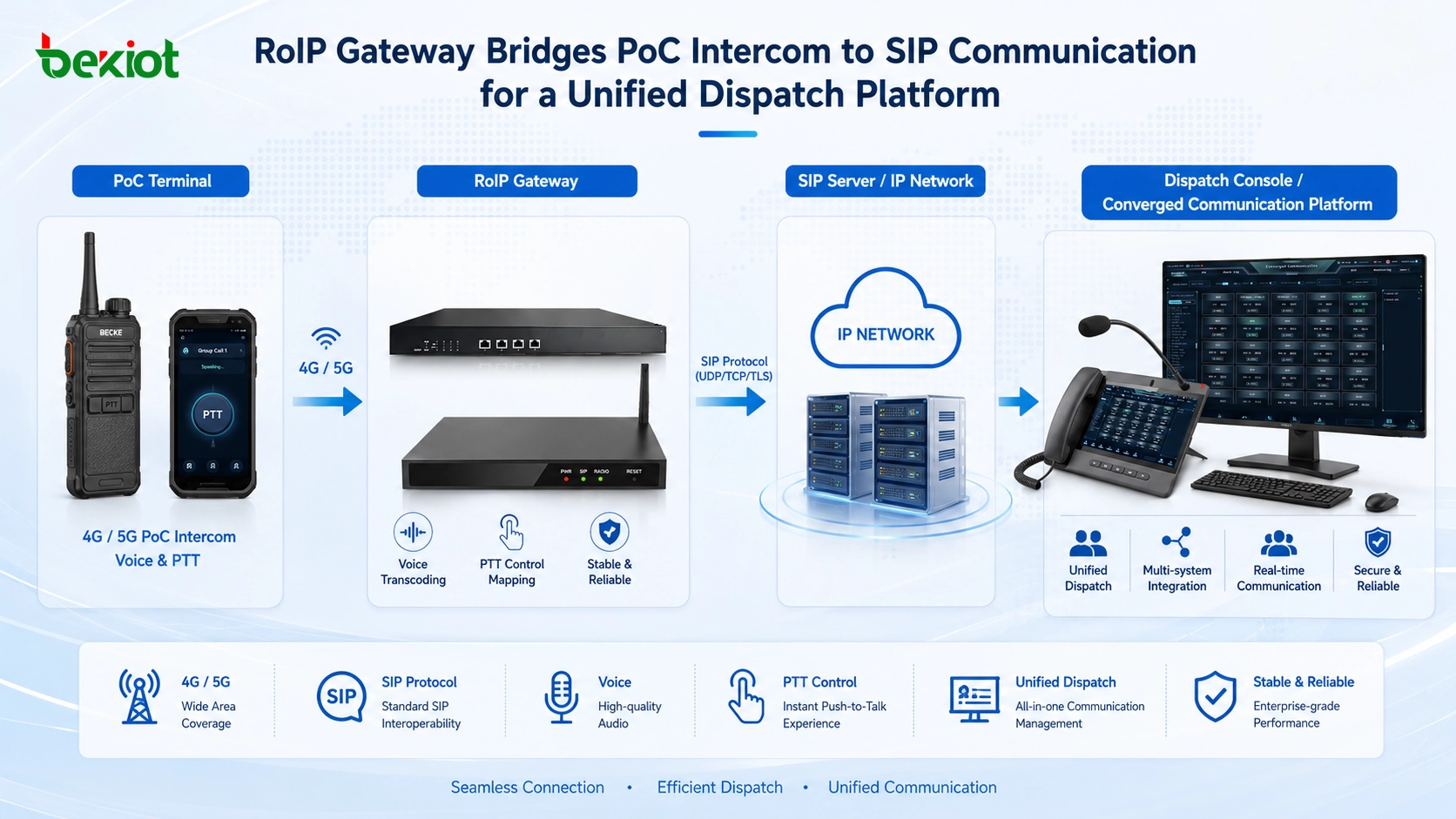

Ein RoIP-Gateway bietet eine umsetzbare Methode, öffentliche PoC-Terminals mit Leitstellensystemen zu verbinden. Dabei wird das PoC-Terminal über eine spezielle Kabelschnittstelle an das Gateway angeschlossen. Das Gateway empfängt Sprach- und Steuersignale vom Terminal und wandelt die Kommunikation in SIP- oder IP-basierte Sprachressourcen um.
Der Ausgangsartikel beschreibt eine typische Hardwareverbindung über einen 9-poligen Luftfahrtsteckverbinder. Darüber kann das RoIP-Gateway mit dem PoC-Terminal verbunden werden, Audioeingang und -ausgang übernehmen, die PTT-Steuerung verarbeiten und das Terminalaudio in SIP-Kommunikation umsetzen. Anschließend kann das Dispositionssystem den entsprechenden Gateway-Port anrufen und mit der PoC-Gruppe kommunizieren.
Dieser Ansatz vermeidet Änderungen an der öffentlichen PoC-Plattform selbst. Statt vom Betreiber tiefe Integrationsschnittstellen zu verlangen, arbeitet das Gateway auf der Terminal-Zugangsebene. Es macht ein physisches PoC-Terminal zu einem IP-Kommunikationskanal, der für die Leitstelle erreichbar ist.
Verwandte Lösung: /roip/
Wie die Verbindung funktioniert
Das Funktionsprinzip ist klar. Das RoIP-Gateway wird über ein passendes Kabel mit einem PoC-Terminal verbunden. Das Terminal bleibt in der Betreiber-PoC-Gruppe angemeldet, während das Gateway als SIP- oder IP-Sprachgerät mit dem Leitstellensystem verbunden wird.
Muss der Disponent mit der PoC-Gruppe sprechen, ruft die Leitstellenkonsole die dem RoIP-Gateway zugewiesene Portnummer an. Nach Verbindungsaufbau aktiviert das Gateway automatisch das PoC-Terminal und sendet die Stimme des Disponenten in die PoC-Gruppe. Die Außennutzer hören den Disponenten wie ein weiteres Gruppenmitglied.
Die Kommunikation funktioniert auch in Gegenrichtung. Spricht ein Mitglied der PoC-Gruppe, empfängt das RoIP-Gateway die Terminalsprache und sendet sie an das Dispositionssystem. IP-Dispatch-Terminal, SIP-Telefon oder Kommandokonsole können die PoC-Gruppensprache in Echtzeit hören.
Typische Systemkomponenten
Eine vollständige Zugangslösung umfasst normalerweise PoC-Terminal, passendes Anschlusskabel, RoIP-Gateway, IP-Netzwerk, SIP-Server oder Dispositionsplattform sowie Betreiber-PoC-Abdeckung. Das PoC-Terminal kommuniziert weiterhin mit der öffentlichen PoC-Gruppe, während das Gateway Protokoll- und Audioumsetzung übernimmt.
Das Dispositionssystem muss die interne Logik der PoC-Plattform nicht kennen. Es verwaltet den Gateway-Port nur als anrufbare Kommunikationsressource. Das vereinfacht die Integration und ermöglicht vorhandenen Leitstellensystemen die Kommunikation mit betreiberbasierten PoC-Nutzern.
| Systemelement | Hauptfunktion | Hinweise zur Bereitstellung |
|---|---|---|
| PoC-Terminal | Verbindet sich mit der öffentlichen Sprechfunkgruppe | Benötigt Betreiberabdeckung und aktives PoC-Konto |
| Kundenspezifisches Anschlusskabel | Verbindet Terminalaudio und Steuerpins mit dem Gateway | Muss zu Terminalmodell und Schnittstelle passen |
| RoIP-Gateway | Wandelt Terminalsprache und PTT-Steuerung in IP/SIP um | Jeder Port kann einer Dispositionsressource oder SIP-Nummer zugeordnet werden |
| Leitstellensystem | Bietet Anrufsteuerung, Disposition, Aufzeichnung und Gruppenkommunikation | Kann den Gateway-Port anrufen, um die PoC-Gruppe zu erreichen |
| IP-Netzwerk | Transportiert Sprache und Signalisierung zwischen Gateway und Plattform | Soll stabile LAN/WAN-Verbindung und QoS-Planung bieten |
Brücke zwischen öffentlichen und privaten Funkgruppen
Die gleiche Methode kann auch öffentlichen PoC-Sprechfunk mit privatem Funk verbinden. In manchen Projekten existieren bereits VHF-, UHF-, PDT-, DMR- oder andere Bündelfunkkanäle. Gleichzeitig nutzen andere Gruppen öffentliche PoC-Terminals, weil sie großräumig arbeiten oder keinen Zugang zum privaten Funknetz haben.

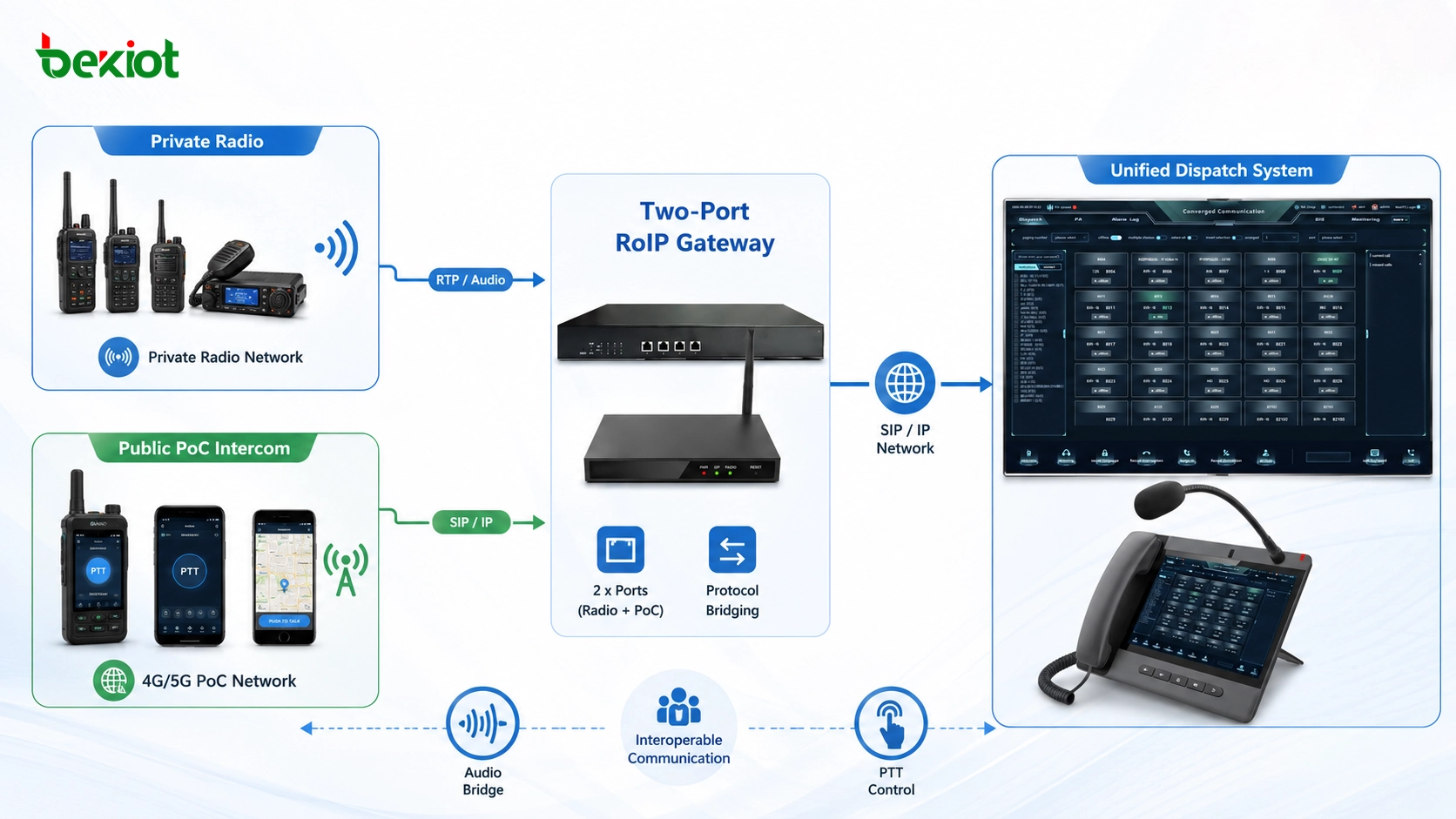

Ein RoIP-Gateway mit zwei Ports unterstützt ein einfaches und nützliches Brückenmodell. Ein Port wird mit einem privaten Funkterminal verbunden, der andere mit einem öffentlichen PoC-Terminal. Nach Parametrierung im Gateway oder in der Dispositionsplattform können die beiden Funkgruppen kommunizieren, ohne ihre Bediengewohnheiten zu ändern.
In diesem Modell verwenden Privatfunknutzer ihre vorhandenen Funkgeräte weiter, während PoC-Nutzer ihre öffentlichen Terminals behalten. Das Gateway übernimmt die systemübergreifende Audio- und Steuerumsetzung. Das ist besonders hilfreich für Notfallreaktion, öffentliche Sicherheit, industrielle Unterstützung, temporäre Veranstaltungen und Projekte mit mehreren Kommunikationssystemen.
Ablauf in der Leitstelle
Aus Sicht des Disponenten muss der Ablauf einfach bleiben. Die Leitstelle muss das PoC-Terminal nicht jedes Mal manuell bedienen. Der Disponent wählt oder ruft den Gateway-Port über die Konsole. Nach der Verbindung aktiviert das Gateway den entsprechenden PoC-Kanal und baut einen Sprachweg zwischen Dispositionssystem und PoC-Gruppe auf.
Dieses Betriebsmodell passt zu Bereitschaftsräumen und Leitstellen, weil der Kommunikationsprozess einem normalen Dispatch-Anruf ähnelt. Der Bediener benötigt kein separates PoC-Terminal, muss nicht zwischen Systemen wechseln und muss Nachrichten nicht manuell zwischen Gruppen weitergeben.
In Kombination mit einer konvergenten Kommunikationsplattform kann dieselbe Oberfläche SIP-Telefone, Industrietelefone, Privatfunk, RoIP-Kanäle, Notrufpunkte, Durchsagesysteme und Aufzeichnungsressourcen verwalten. Das konvergente Kommunikationssystem von Becke Telcom kann für Projekte mit netzübergreifender Sprachdisposition, Funkintegration und einheitlichem Führungsablauf berücksichtigt werden.
Netzwerkarchitektur für den Feldeinsatz
Eine typische Architektur enthält auf einer Seite das öffentliche PoC-Terminal und auf der anderen das Leitstellennetz. Das PoC-Terminal kommuniziert über das Mobilfunknetz mit der ursprünglichen Betreiberplattform. Das RoIP-Gateway ist lokal per Kabel mit dem Terminal verbunden und bindet sich über IP an die Dispositionsplattform an.
Bei Einkanalprojekten kann ein Gateway-Port einer PoC-Gruppe entsprechen. In größeren Projekten verbinden mehrere Ports mehrere PoC-Terminals, private Funkkanäle oder Sondergruppen. Das Dispositionssystem kann diese Ressourcen anschließend Abteilungen, Ereignisarten, Dienstplätzen oder Reaktionsabläufen zuordnen.
Bei der Netzwerkplanung sind IP-Adressierung, SIP-Registrierung, Portmapping, Audio-Codec-Auswahl, PTT-Timing, Netzwerklatenz, Aufzeichnungsanforderungen und Failover-Strategie zu prüfen. Obwohl das Zugangsprinzip einfach ist, hängt die Zuverlässigkeit von sorgfältiger Konfiguration und Tests ab.
Vorteile für konvergente Kommunikationsprojekte
Der größte Vorteil ist Interoperabilität. Eine geschlossene öffentliche PoC-Plattform kann mit einem Leitstellensystem verbunden werden, ohne das gesamte Kommunikationssystem neu aufzubauen. So bleibt vorhandene Terminalinvestition erhalten und die Leitstelle erhält mehr Kontrolle.
Der zweite Vorteil ist die einfache Umsetzung. Mit Gateway-Zugang und kundenspezifischen Kabeln kann sich das Projekt an verschiedene PoC-Terminals und private Funkmodelle anpassen. Das verringert den Bedarf an Plattformanpassungen und erleichtert den Feldeinsatz.
Der dritte Vorteil ist betriebliche Einheitlichkeit. Disponenten können PoC-Nutzer, Privatfunknutzer und IP-Sprachnutzer auf einer Plattform bedienen. Das erhöht die Reaktionsgeschwindigkeit, reduziert manuelle Weitergaben und erleichtert die Verwaltung von Kommunikationsaufzeichnungen.
| Anwendungsbedarf | Gateway-basierte Lösung | Projektwert |
|---|---|---|
| PoC-Nutzer mit Leitstelle verbinden | PoC-Terminal einem RoIP-Gateway-Port zuordnen | Die Konsole kann die PoC-Gruppe anrufen und sprechen |
| Privaten und öffentlichen Funk koppeln | Zwei Ports für Privatfunk und PoC-Terminal nutzen | Gruppen kommunizieren ohne Terminalwechsel |
| Geschlossene PoC-Plattform integrieren | Zugang über Terminalaudio und Steuerinterface | Verringert Abhängigkeit von Plattform-API |
| Feldeinsatz vereinfachen | Kundenspezifische Kabel und Portkonfiguration nutzen | Passt zu mehreren Modellen und Umgebungen |
| Dispositionsmanagement verbessern | Audio in ein einheitliches System routen | Unterstützt zentrale Bedienung, Aufzeichnung und Ereigniskoordination |
Technische Planungsaspekte
Vor dem Einsatz sollten Ingenieure das genaue PoC-Terminalmodell, die Steckverbinderbelegung, Audio-Ein- und Ausgangspegel, PTT-Steuermethode, Anzahl der Gateway-Ports, SIP-Registrierungsmodus und Kompatibilität zur Dispositionsplattform prüfen. Unterschiedliche Terminalmodelle können unterschiedliche kundenspezifische Kabel erfordern.
Auch Audioabgleich ist notwendig. Ist die Eingangsverstärkung zu hoch, hört die Leitstellenseite Verzerrungen. Ist die Ausgangsverstärkung zu niedrig, hören Außennutzer den Disponenten nicht klar. Beide Richtungen müssen getestet werden: Dispatch zu PoC und PoC zu Dispatch.
Das PTT-Timing muss sorgfältig geprüft werden. Einige Terminals benötigen eine kurze Aktivierungszeit vor der Audioübertragung. Öffnet das Gateway Audio zu früh, kann die erste Silbe abgeschnitten werden; ist die Verzögerung zu lang, fühlt sich die Kommunikation träge an. Eine passende Konfiguration verbessert die natürliche Bedienung.
Wo diese Lösung nützlich ist
Diese Lösung eignet sich für Notfallleitstellen, Stadtmanagement, Verkehrsbetrieb, Industrieparks, Energiestandorte, Sicherheitsdisposition, temporäre Veranstaltungen, öffentliche Dienste, Versorgungswartung und Projekte, die bereits öffentliche PoC-Terminals nutzen, aber Leitstellenintegration benötigen.
Sie eignet sich auch für hybride Kommunikationsumgebungen. Ein Notfallteam kann vor Ort private Funkgeräte nutzen, während externe Unterstützung über PoC-Terminals in größerem Gebiet arbeitet. Ein RoIP-Gateway verbindet beide Seiten, sodass die Leitstelle sie über ein System koordinieren kann.
In vielen realen Projekten liegt der wichtigste Wert nicht im Gateway allein. Der Wert liegt darin, isolierte Kommunikationsressourcen in einem koordinierten Führungsablauf nutzbar zu machen. Wenn PoC, Privatfunk, SIP-Sprache und Dispatch-Terminals zusammenarbeiten, erhält die Leitstelle eine klarere und besser kontrollierbare Struktur.
Fazit
Die Anbindung von China Mobile HeDuiJiang oder ähnlichen PoC-Diensten an ein Leitstellensystem ist praktikabel, wenn ein RoIP-Gateway als Zugangsbrücke verwendet wird. Das Gateway verbindet sich über eine spezielle Schnittstelle mit dem PoC-Terminal, empfängt Sprache und PTT-Steuerung, wandelt die Kommunikation in SIP- oder IP-Sprache um und ermöglicht dem Dispositionssystem den Anruf der PoC-Gruppe.
Die gleiche Methode kann auch private Funk- und öffentliche PoC-Gruppen verbinden. Mit einem RoIP-Gateway mit zwei Ports kann ein Port an ein privates Funkterminal und der andere an ein PoC-Terminal angeschlossen werden. So können zwei ursprünglich getrennte Gruppen interoperieren. Das ist eine einfache, flexible und projektfreundliche Methode für geschlossene öffentliche PoC-Plattformen in konvergenten Systemen.
Häufig gestellte Fragen
Erfordert ein RoIP-Gateway Änderungen an der öffentlichen PoC-Plattform?
Normalerweise nein. Die gatewaybasierte Methode arbeitet über Sprach- und Steuerschnittstellen auf Terminalseite. Sie hängt nicht von tiefen Änderungen an der öffentlichen PoC-Cloud-Plattform ab und ist deshalb praktisch leichter umzusetzen.
Kann ein Gateway mehrere PoC-Gruppen verbinden?
Ja, wenn das Gateway mehrere Ports besitzt und jeder Port mit einem separaten PoC-Terminal oder Kanal verbunden ist. Jedes Terminal kann in einer anderen Gruppe bleiben, und das Dispositionssystem verwaltet sie als unterschiedliche Kommunikationsressourcen.
Was ist vor der Herstellung eines kundenspezifischen Kabels zu prüfen?
Ingenieure müssen Steckertyp, Pinbelegung, Audio-Ein- und Ausgangspegel, PTT-Steuerpins, Massebezug und mögliche Zubehörerkennung prüfen. Falsche Verdrahtung kann schlechte Audioqualität oder fehlgeschlagene Übertragung verursachen.
Können PoC- und Privatfunknutzer gleichzeitig sprechen?
Sie können über das Gateway interoperieren, aber das tatsächliche Verhalten hängt von den beteiligten Funksystemen ab. Viele PTT-Systeme sind halbduplex, deshalb sollten Sprechrangfolge, PTT-Timing und Gateway-Steuerlogik vor dem regulären Einsatz getestet werden.
Ist diese Lösung für Notfall-Leitstellen geeignet?
Ja, aber unter realen Betriebsbedingungen. Notfallprojekte müssen Netzverfügbarkeit, Audioverständlichkeit, Gateway-Stabilität, Notstrom, Aufzeichnung, Dispositionsrechte und Ausweichkommunikation prüfen.
