Powerline-Kommunikation, meist als PLC bezeichnet, überträgt Daten über elektrische Stromleitungen. Statt für jedes Gerät ein separates Kommunikationskabel zu verlegen, nutzt sie vorhandene Leitungen, die bereits Energie transportieren. Dadurch eignet sie sich für Wohnungen, Gebäude, Fabriken, Versorgungsnetze, intelligente Zähler, Straßenbeleuchtung, Energiemanagement und Automatisierungsnetze.

Das Grundprinzip lautet: Energie und Daten können denselben Leiter nutzen, wenn sie unterschiedliche Frequenzbereiche belegen und durch geeignete Kopplung, Filterung, Modulation und Signalverarbeitung getrennt werden. In der Praxis hängt die Zuverlässigkeit stark von elektrischer Umgebung, Leitungsqualität, Rauschen, Entfernung, Kopplungsart, Frequenzband, regulatorischen Grenzen und angeschlossenen Geräten ab.

Elektrische Leitungen als Datenweg nutzen

Elektrische Leitungen wurden ursprünglich für die Energieverteilung entwickelt, nicht für Daten. Deshalb unterscheidet sich PLC von Ethernet, Glasfaser, Koaxialkabeln oder dedizierten Steuerleitungen. Die Stromleitung kann verrauscht, verzweigt, ungleichmäßig und von Lasten beeinflusst sein; Kühlschrank, Motorantrieb, Ladegerät, Dimmer, Wechselrichter oder Schaltnetzteil können die Signalbedingungen ändern.

Damit Kommunikation möglich wird, speist das PLC-System ein kontrolliertes Trägersignal in die Leitung ein. Der Empfänger erfasst dieses Signal, trennt es von der Netzspannung, demoduliert die Daten und korrigiert Fehler, soweit möglich. Je nach System kann die Datenrate niedrig und robust für Steuerung oder höher für Breitbandvernetzung im Gebäude sein.

Darum wird PLC häufig in Schmalband und Breitband eingeteilt. Schmalband legt den Schwerpunkt auf Reichweite, niedrige Datenrate und hohe Toleranz in Versorgungs- oder Industrieumgebungen. Breitband zielt auf höhere Geschwindigkeit über kürzere Strecken, etwa in Heim- oder Gebäudenetzen.

Grundlegender Signalablauf

Kopplung an die Stromleitung

Zuerst wird das Kommunikationssignal an den elektrischen Leiter gekoppelt. Die Kopplungsschaltung speist Daten ein und schützt gleichzeitig die Kommunikationselektronik vor gefährlicher Netzspannung. Sie kann Kondensatoren, Transformatoren, Filter, Isolation, Überspannungsschutz und Impedanzanpassung enthalten.

Gute Kopplung ist wesentlich, weil das Gerät senden und empfangen muss, ohne die elektrische Sicherheit zu gefährden. In Versorgungs- oder Industriesystemen muss die Kopplung auch Überspannungen, Lastschaltungen, Erdungsunterschiede und raue Umgebungen aushalten.

Modulation und Codierung

PLC-Modems codieren digitale Informationen durch Modulation auf einem Trägersignal. Je nach Frequenzband und Anwendung kommen OFDM, Spreizspektrum, FSK, PSK oder andere Verfahren zum Einsatz.

Da Stromleitungen starkes Rauschen und wechselnde Impedanzen aufweisen können, nutzen viele Systeme Fehlerkorrektur, Interleaving, adaptive Modulation und automatische Wiederholungen. Das verbessert die Zuverlässigkeit bei instabilem Kanal.

Übertragung durch das Leitungsnetz

Nach der Modulation läuft das Signal durch die Stromleitung. Es kann Abzweige, Verteiler, Transformatoren, Steckverbinder, Leistungsschalter, Zähler oder Koppeleinheiten passieren. Jedes Element kann Signalanteile dämpfen, reflektieren, verzerren oder blockieren.

In einem einfachen Heimnetz ist der Weg kurz und relativ gut beherrschbar. In einem Verteilnetz kann er lang sein und von Transformatoren, Lastwechseln und Außenleitungsbedingungen abhängen.

Empfang und Fehlerbehandlung

Der Empfänger extrahiert das Kommunikationssignal aus der elektrischen Leitung und wandelt es wieder in digitale Daten um. Dabei müssen Nutzdaten von Netzfrequenz, Oberwellen, transientem Rauschen und Störungen anderer Geräte getrennt werden.

Bei Fehlern kann das System Wiederholung, Vorwärtsfehlerkorrektur, Kanalschätzung oder adaptive Ratensteuerung nutzen. Maximale Geschwindigkeit ist nicht immer das Ziel; in Smart-Grid- und Steueranwendungen zählt stabile Zustellung oft mehr als hoher Durchsatz.

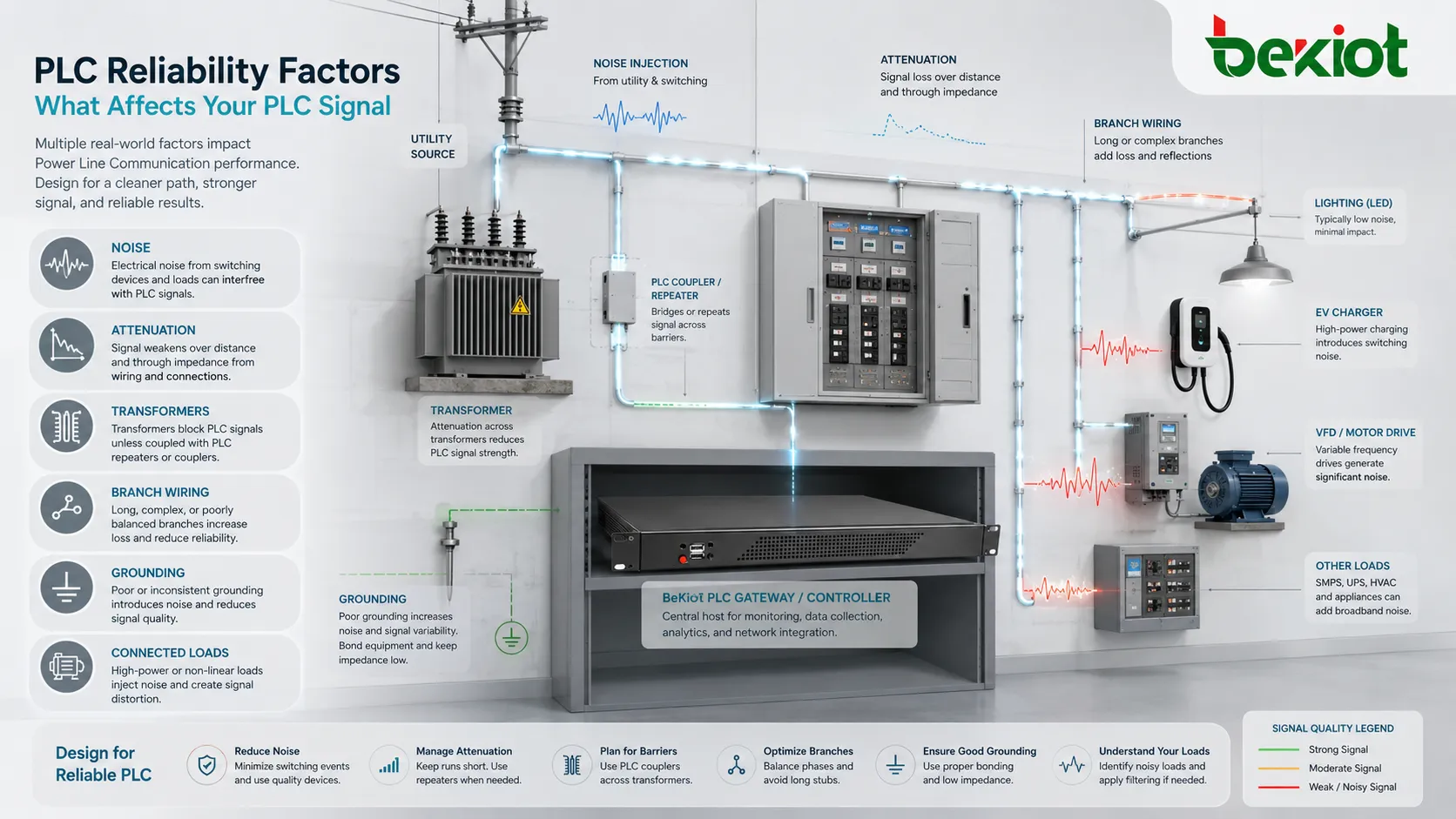

Zuverlässigkeit hängt von der elektrischen Umgebung ab

Die PLC-Zuverlässigkeit wird stark vom Stromnetz selbst bestimmt. Anders als eine dedizierte Kommunikationsleitung verändert eine Stromleitung ihr Verhalten im Tagesverlauf, wenn Lasten ein- und ausgeschaltet werden. Ein Kanal kann eine Stunde sauber und die nächste laut sein, daher sind Planung und Tests vor kritischem Einsatz wichtig.

Typische Herausforderungen sind Impulsrauschen, kontinuierliches leitungsgebundenes Rauschen, starke Dämpfung, Phasentrennung, Blockierung durch Transformatoren, schlechte Erdung, lange Abzweige, alte Leitungen, lose Klemmen und Leistungselektronik. Sie stoppen die Kommunikation nicht immer, können aber Geschwindigkeit senken, Latenz erhöhen oder Aussetzer erzeugen.

Zuverlässige Installationen kombinieren robuste Modulation, passende Kopplung, geeignete Frequenzwahl, Repeater oder Mesh-Verhalten, gute Filterung, Überspannungsschutz und Vor-Ort-Tests. Für kritische Systeme sollte PLC mit Glasfaser, Ethernet, Funk-Mesh, Mobilfunk oder dedizierter Steuerleitung verglichen werden.

Schmalband- und Breitbandansätze

Schmalbandsysteme

Schmalband-PLC arbeitet mit niedrigeren Frequenzen und wird oft für Versorgung, Messung, Straßenbeleuchtung, Gebäudesteuerung und industrielle Überwachung genutzt. Es bietet meist geringere Datenraten, aber größere Reichweite und bessere Durchdringung schwieriger elektrischer Netze.

Geeignet ist es für kleine Datenpakete, Statusinformationen, Zählerstände, Steuerbefehle, Störmeldungen und periodische Überwachung. Priorität haben Abdeckung und Stabilität, nicht Hochgeschwindigkeit.

Breitbandsysteme

Breitband-PLC nutzt höhere Frequenzen und breitere Kanäle für höhere Datenraten. Es wird für Heimnetzwerke, Multimedia-Verteilung, Breitband über Stromleitung und Gebäudekonnektivität verwendet, wenn neue Netzwerkkabel schwierig sind.

Breitband ist bequem, doch die Leistung hängt von Leitungsqualität, Entfernung, Störquellen, Phasenkopplung und Anzahl der Geräte im selben Netz ab. Der reale Durchsatz kann deutlich unter dem theoretischen Maximum liegen.

Hybride Kommunikation

Manche Systeme kombinieren PLC mit Funk, Ethernet, Mobilfunk, RF-Mesh oder Glasfaser. Ein hybrider Ansatz verbessert Abdeckung und Ausfallsicherheit. Wenn die Stromleitung in einem Bereich schlecht ist, kann ein anderer Weg die Daten tragen.

Das ist nützlich in Smart Grids, Campusnetzen, Industrieanlagen und Gebäudeautomation, wo ein einziges Kommunikationsmedium nicht überall gleich gut funktioniert.

Gängige Standards und Technologiefamilien

Vorteile bei der Umsetzung

Weniger neue Verkabelung

Der stärkste praktische Vorteil ist die Nutzung vorhandener Stromleitungen. In Altbauten, unterirdischen Versorgungsnetzen, Straßenbeleuchtung und fertigen Innenräumen kann neues Kommunikationskabel teuer, störend oder unpraktisch sein.

PLC kann Installationsaufwand senken, wenn der vorhandene elektrische Weg geeignet ist. Das gilt besonders, wenn die verbundenen Geräte ohnehin Strom benötigen und entlang derselben Infrastruktur liegen.

Große physische Abdeckung

Stromleitungen erreichen viele Orte ohne Kommunikationsverkabelung. Zähler, Straßenleuchten, Schaltschränke, Pumpstationen, Technikräume und Steckdosen sind bereits mit dem Stromnetz verbunden.

So unterstützt PLC verteilte Geräte, ohne an jedem Punkt eine separate Kommunikationsleitung zu benötigen.

Geeignet für Steuerung mit geringem Datenvolumen

Viele Automatisierungsaufgaben brauchen keine hohe Bandbreite. Zählerwert, Relaisbefehl, Lichtstatus, Energiewert, Alarmeingang oder Gerätezustand benötigen oft nur kleine Pakete.

Für solche Fälle ist eine robuste PLC-Verbindung mit niedriger Rate oft praktischer als ein Hochgeschwindigkeitssystem, das auf langen oder lauten Leitungen schwer zu stabilisieren ist.

Passend für Stromnetz- und Messprozesse

Stromversorger betreiben bereits das elektrische Netz. PLC lässt Datenkommunikation einen Teil dieser Infrastruktur mitnutzen, was Messung, Verteilnetzüberwachung, Laststeuerung und Netzautomatisierung erleichtert.

Trotzdem ist Planung nötig, weil Transformatoren, lange Abgänge, Impedanzänderungen und Rauschquellen die Abdeckung beeinflussen.

Nachrüstfreundliche Konnektivität

PLC ist attraktiv für Nachrüstungen, wenn Wände öffnen, Gräben ziehen oder Leerrohre ergänzen schwierig ist. Es kann Gebäuden, Campus, Straßenbeleuchtung und älteren elektrischen Systemen eine Kommunikationsoption geben.

Der Erfolg hängt von Tests ab. Vorhandene Leitungen können alte Verbindungen, gemischte Phasen, Schutzgeräte oder Rauschquellen enthalten, die die Leistung beeinflussen.

Grenzen, die nicht ignoriert werden sollten

Störungen durch elektrische Lasten

Stromleitungen versorgen viele rauscherzeugende Geräte. Schaltnetzteile, Dimmer, Motoren, Wechselrichter, Ladegeräte, Schweißgeräte und Frequenzumrichter können PLC-Signale stören.

Filter, bessere Platzierung, Isolierung von Störquellen und robuste Modulation helfen, doch manche Umgebungen bleiben schwierig.

Unvorhersehbare Leitungswege

Elektrische Leitungen folgen nicht immer einer sauberen Punkt-zu-Punkt-Struktur. Abzweige, Verteiler, Phasen, Transformatoren, Schalter und gemeinsame Kreise schaffen unvorhersehbare Signalwege.

Daher haben zwei nahe Steckdosen nicht immer den besten Kommunikationsweg, während entfernte Geräte gut funktionieren können, wenn der elektrische Weg günstig ist.

Begrenzte Leistungsgarantien

PLC-Leistung variiert nach Zeit, Lastzustand, Frequenzband und Installationsqualität. Ein guter Test bei Inbetriebnahme kann später durch neue Lasten schlechter werden.

Für kritische Kommunikation sollten Überwachung und Ausweichwege vorgesehen werden.

Regulatorische und EMV-Vorgaben

PLC-Signale müssen mit elektrischen und Funkanlagen koexistieren. Emissionsgrenzen, Frequenzbeschränkungen und EMV-Anforderungen beeinflussen Sendeleistung, Kanalwahl und Produktzertifizierung.

Produkte sind nach Zielmarkt und Vorschriften auszuwählen. Installationen müssen auch mögliche Störungen von Funkdiensten oder empfindlichen Geräten berücksichtigen.

PLC ist am zuverlässigsten, wenn es als Kommunikationssystem behandelt wird, das Stromleitungen nutzt, und nicht als einfacher kabelloser Trick.

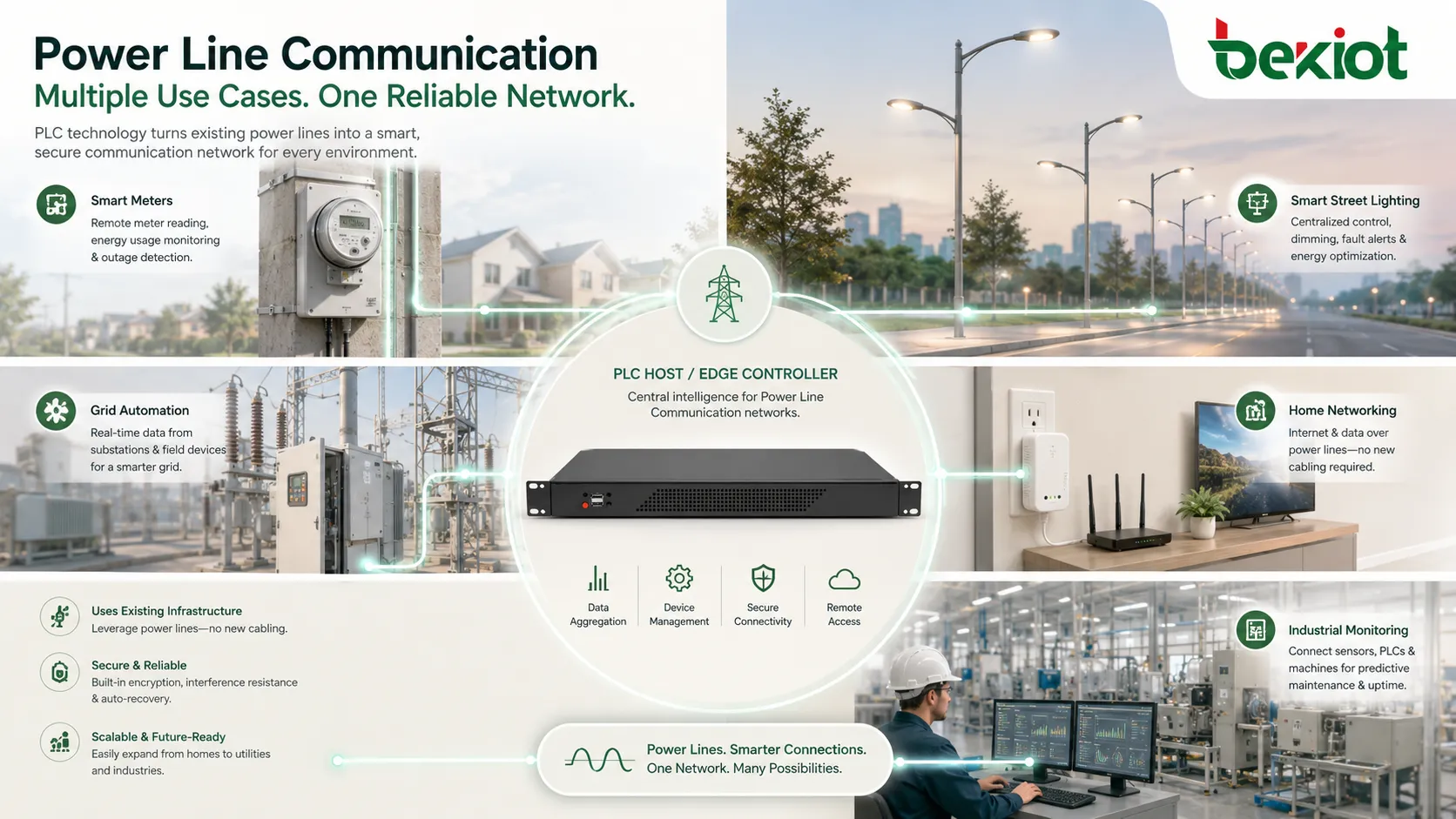

Typische Einsatzbereiche

Intelligente Messung

Intelligente Zähler senden per PLC Verbrauchsdaten, Status, Manipulationsereignisse und Steuerbefehle über das Verteilnetz. Dadurch wird separate Kommunikationsverkabelung an jedem Zähler reduziert.

Messanwendungen priorisieren meist stabile Kommunikation mit niedriger Rate, Abdeckung und Verwaltbarkeit statt hoher Bandbreite.

Netzautomatisierung

Versorger können PLC für Abgangsüberwachung, Fehleranzeige, Laststeuerung, Verteilautomatisierung und Fernschaltung nutzen. Die Technik verbindet Feldgeräte mit Leitsystemen, wo die Strominfrastruktur bereits vorhanden ist.

Zuverlässigkeitsplanung ist wichtig, weil Netzbedingungen mit Last, Schaltvorgängen, Wetter und Topologie wechseln.

Steuerung der Straßenbeleuchtung

Straßenbeleuchtungsnetze eignen sich teils gut für PLC, weil die Leuchten bereits über Stromkreise verbunden sind. PLC unterstützt Dimmung, Status, Störmeldungen, Zeitpläne und Energiemonitoring.

Für große Außennetze sind Segmentierung, Schrank-Gateways und Überspannungsschutz wichtig.

Heim- und Gebäudenetzwerke

Powerline-Adapter erweitern Netzwerkkonnektivität über vorhandene Steckdosen. Das ist nützlich bei schlechtem WLAN oder wenn Ethernet-Verlegung unpraktisch ist.

Die Leistung hängt von Leitungsalter, Stromkreisaufbau, Entfernung, Steckdosentyp, Überspannungsschutz, Mehrfachsteckdosen und Gerätestörungen ab. Wandsteckdosen funktionieren meist besser als gefilterte Leisten.

Industrielle Überwachung

Einige industrielle Systeme nutzen PLC für Anlagenüberwachung, Energiedatenerfassung, entfernte Sensoren, langsame Steuerung oder Feldgerätekommunikation. Es ist nützlich, wenn Strom vorhanden ist, aber kein Datenkabel.

Industrieller Einsatz erfordert sorgfältige EMV-Planung, weil Motoren, Antriebe, Relais und Hochstromgeräte starkes leitungsgebundenes Rauschen erzeugen können.

Gebäudeautomation

Beleuchtung, HLK-Steuerung, Energiemanagement, Belegungssysteme und Schaltfelder können PLC nutzen, wenn kein dedizierter Kommunikationsbus vorhanden ist. Das ermöglicht Nachrüstung ohne große Neuverkabelung.

Gebäudesysteme sollten zonenweise getestet werden, da Verteiler, Phasen, Transformatoren und elektrisches Rauschen die Abdeckung beeinflussen.

Planungscheckliste für bessere Ergebnisse

Beginnen Sie mit der Anforderung der Anwendung. Smart-Meter-Netz, Heimadapter, industrieller Sensorlink und Straßenbeleuchtung haben sehr unterschiedliche Anforderungen an Datenrate, Entfernung, Latenz und Zuverlässigkeit.

Untersuchen Sie die elektrische Umgebung: Leitungsalter, Phasen, Transformatoren, Verteiler, Erdung, Rauschquellen, Überspannungsschutz und Lasten. Das zeigt, wo die Kommunikation stark oder schwach sein kann.

Wählen Sie die passende Technologie. Schmalband ist oft besser für Reichweite und niedrige Datenraten, Breitband für schnellere Gebäudekommunikation. Entscheiden Sie nicht nur nach theoretischer Maximalrate.

Planen Sie Gateways und Repeater. Große Installationen benötigen eventuell Konzentratoren, Repeater, Mesh-Routing, Phasenkoppler oder Segment-Gateways.

Testen Sie unter realen Betriebsbedingungen, wenn Motoren laufen, Licht schaltet, Ladegeräte arbeiten, Wechselrichter aktiv sind und Gebäudelasten wechseln. Ein ruhiger Test zeigt tägliche Störungen nicht immer.

Sicherheit und Datenschutz

Da PLC gemeinsame elektrische Infrastruktur nutzt, muss Sicherheit von Anfang an berücksichtigt werden. Geräte sollten Authentifizierung, Verschlüsselung, Zugriffskontrolle, sichere Inbetriebnahme und Schutz vor unbefugtem Beitritt unterstützen.

In Versorgungs- und Gebäudesystemen ist Geräteidentität wichtig. Ein fremdes oder falsch konfiguriertes Gerät darf dem Netz nicht beitreten und Steuerbefehle senden. Firmware-Updates und Schlüsselmanagement sind ebenfalls zu planen.

Im Heimnetz sollten Nutzer Verschlüsselung oder Pairing aktivieren. Das verringert ungewollten Zugriff über nahe Leitungswege, gemeinsame Stromkreise oder Mehrparteien-Infrastruktur.

Häufige Probleme und Fehlersuche

Niedrige Datenrate

Eine niedrige Datenrate kann durch Entfernung, Rauschen, schlechte Steckdose, Phasentrennung, alte Leitungen, Überspannungsschutz oder zu viele Abzweige entstehen. Gerät versetzen oder Repeater hinzufügen kann helfen.

Verbindungsabbrüche zu bestimmten Zeiten

Fällt die Verbindung nur bei bestimmten Geräten aus, kann Rauschen von Motoren, Ladegeräten, Dimmern, Schweißgeräten, Wechselrichtern oder Schaltnetzteilen die Ursache sein. Das Zeitmuster hilft bei der Suche.

Geräte lassen sich nicht koppeln

Pairing-Fehler können von unterschiedlichen Technologiefamilien, inkompatiblen Standards, falscher Verschlüsselung, schlechtem Signalweg oder gefilterten Steckdosenleisten stammen.

Funktioniert in einem Raum, aber nicht in einem anderen

Die Orte können auf verschiedenen Phasen liegen, durch einen Verteiler getrennt sein, von Schaltern beeinflusst werden oder über einen langen Leitungsweg verbunden sein. Phasenkopplung oder ein anderer Gateway-Standort kann nötig sein.

Störungen anderer Geräte

Selten können schlecht installierte oder nicht konforme PLC-Geräte Funk oder empfindliche Elektronik stören. Verwenden Sie konforme Geräte, passende Filter und geeignete Installationsmethoden.

Wartung und langfristige Zuverlässigkeit

PLC-Netze sollten langfristig überwacht werden. Die Qualität kann sich ändern, wenn Lasten hinzukommen, Verteiler geändert werden, Leitungen altern, Schutzgeräte ausfallen oder neue Geräte Rauschen einbringen.

In Versorgungs- und Industriesystemen sollten Wartungsteams Linkqualität, Paketverlust, Wiederholungen, Offline-Ereignisse und Gateway-Protokolle prüfen. Plötzliche Verschlechterung kann eine neue Störquelle oder Leitungsproblem anzeigen.

In Gebäuden und Haushalten sollten Adapter nicht an gefilterte Leisten, überlastete Steckdosen oder instabile Kreise versetzt werden. Ändert sich die Leistung nach einem neuen Gerät, Ladegerät oder Dimmer, sollte dieses geprüft werden.

FAQ

Kann PLC über verschiedene elektrische Phasen hinweg funktionieren?

Manchmal, aber die Leistung kann sinken. Einige Installationen benötigen Phasenkoppler, Repeater oder Gateways, um die Kommunikation zwischen Phasen zu verbessern.

Ersetzt PLC Ethernet oder Glasfaser?

Normalerweise nicht. PLC ist nützlich, wenn vorhandene Stromleitungen bequem sind, aber Ethernet und Glasfaser sind für hohe Bandbreite oder kritische Datennetze oft vorhersehbarer.

Können Überspannungsschutzgeräte die Leistung beeinflussen?

Ja. Manche Überspannungsschutzgeräte und gefilterten Leisten dämpfen PLC-Signale. Direkte Wandsteckdosen oder PLC-kompatible Durchgangsadapter funktionieren oft besser.

Ist PLC für Versorgungs- oder Gebäudesysteme sicher genug?

Es kann sicher sein, wenn Authentifizierung, Verschlüsselung, Schlüsselmanagement, Gerätebereitstellung und Zugriffskontrollen korrekt eingesetzt werden. Sicherheit hängt von Umsetzung und Konfiguration ab, nicht nur vom Medium.

Was sollte vor der Bereitstellung getestet werden?

Testen Sie Signalabdeckung, Datenrate, Paketverlust, Latenz, Phasenübergang, Rauschen bei normaler Last, Gateway-Position, Sicherheitseinstellungen und Verhalten bei Schaltvorgängen oder Gerätestart.
