Einsatzteams treffen selten mit einem einzigen Funksystem ein. Feuerwehr, Rettungsdienste, Versorgungsbetriebe, Sicherheitseinheiten, Auftragnehmer und lokale Behörden können unterschiedliche Funkstandards, Kanäle oder Sprechgruppen verwenden. Selbst wenn die Funkgeräte technisch kompatibel sind, können Benutzer, die verschiedenen Gruppen zugeordnet sind, möglicherweise dennoch nicht direkt kommunizieren. Das Ergebnis ist ein bekanntes operatives Problem: Jedes Team hat ein funktionierendes Funkgerät, aber dem Einsatzleiter fehlt nach wie vor ein einheitlicher Sprachkanal.

Zur Lösung dieses Problems werden üblicherweise zwei Ansätze verfolgt: ein Interoperabilitäts-Gateway und eine tragbare integrierte Sprach-Einsatzkonsole. Beide können ansonsten getrennte Funkressourcen verbinden, sind jedoch für unterschiedliche Ebenen der operativen Komplexität ausgelegt. Ein Gateway konzentriert sich in erster Linie auf die Einrichtung fester Kommunikationspfade, während eine tragbare Einsatzkonsole dynamische Gruppierung, Bedienersteuerung, Sprach-Backhaul vom Feld zur Einsatzleitstelle und eine flexiblere Koordination von Vorfällen hinzufügt.

Warum Funknetze isoliert werden

Probleme mit der Funk-Interoperabilität werden nicht immer durch mangelnde Ausrüstung verursacht. Bei vielen Notfalleinsätzen gibt es möglicherweise bereits mehrere verfügbare Funknetze. Die Schwierigkeit besteht darin, dass diese Netze ursprünglich für verschiedene Organisationen, Betriebsabläufe, Frequenzpläne oder technische Standards bereitgestellt wurden.

Ein Einsatzteam verwendet möglicherweise ein Funksystem, während ein anderes Team ein anderes System verwendet. Selbst Benutzer, die Funkgeräte desselben allgemeinen Typs bedienen, können separaten Kanälen oder Sprechgruppen zugewiesen sein. Unter normalen Bedingungen hilft diese Trennung jeder Organisation, ihre eigene Kommunikation zu verwalten. Während eines gemeinsamen Notfalls kann dieselbe Trennung jedoch die Koordination verlangsamen.

Ein einfacher Vorfall verdeutlicht das Problem. Eine Rettungseinheit erreicht als Erste den Einsatzort und richtet ihre eigene Funkgruppe ein. Ein Reparaturteam des Versorgungsbetriebs trifft später mit einem anderen Funknetz ein. Eine dritte Behörde wird dann mit der Verkehrs- oder Perimeterkontrolle betraut. Alle drei Teams können intern kommunizieren, aber es gibt keinen gemeinsamen Kanal für den gesamten Einsatz.

Ohne eine Vermittlungsschicht müssen Informationen möglicherweise manuell von einem Funksystem zum anderen wiederholt werden. Ein Bediener hört ein Netz ab und sendet die Nachricht dann über ein anderes Netz erneut. Dies birgt mehrere Risiken:

• Anweisungen können sich während der Weiterleitung verzögern;

• wichtige Details können bei der wiederholten Übertragung verloren gehen oder verändert werden;

• die Einsatzleitstelle hört möglicherweise nicht dasselbe Gespräch wie das Feldpersonal;

• neue Einsatzteams können nach ihrer Ankunft zusätzliche Kommunikationsvereinbarungen benötigen;

• sich ändernde Aufgabengruppen können manuell koordinierte Funkkanäle zunehmend schwer zu verwalten machen.

Das technische Ziel ist daher nicht einfach das Hinzufügen eines weiteren Funkgeräts. Das System benötigt eine Möglichkeit, vorhandene Sprachressourcen zu verbinden und in komplexeren Situationen diese Ressourcen gemäß der operativen Struktur des Vorfalls neu zu organisieren.

Wo ein festes Gateway passt

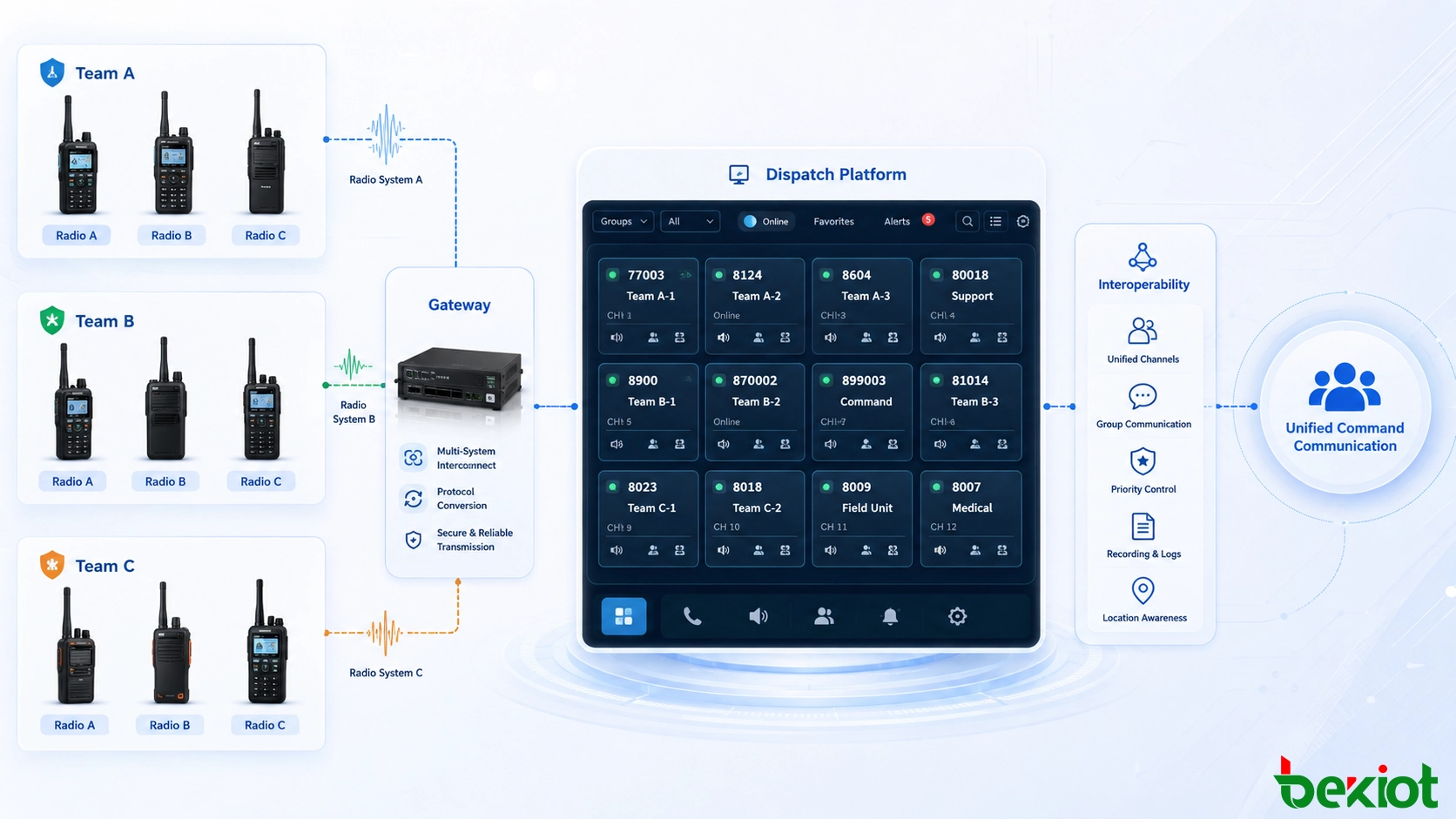

Ein Interoperabilitäts-Gateway kann als Verbindungsschicht zwischen ansonsten getrennten Funksystemen verstanden werden. Mehrere Funkgeräte werden über geeignete Schnittstellenkabel mit den Gateway-Ports verbunden, und die erforderlichen Ports werden über die Systemkonfiguration miteinander verknüpft.

Sobald zwei Kommunikationswege verbunden sind, kann der von einem Funkgerät empfangene Audio auf die andere Seite übertragen werden. Dies ermöglicht es Benutzern in verschiedenen Funksystemen, einander zu hören, ohne ihre vorhandenen Handfunkgeräte austauschen zu müssen.

Für eine feste Anwendung ist dieser Ansatz unkompliziert. Angenommen, zwei Abteilungen betreiben unabhängige Funknetze, benötigen aber eine dauerhafte gegenseitige Kommunikation. Ein Gateway kann ein Funkgerät aus jedem Netz verbinden und diese Beziehung kontinuierlich aufrechterhalten.

Diese Architektur ist besonders geeignet, wenn die Kommunikationsanforderung drei Merkmale aufweist:

• nur eine kleine Anzahl von Funksystemen muss miteinander verbunden werden;

• die Beziehung zwischen diesen Systemen ändert sich selten;

• die Hauptanforderung ist die grundlegende Sprachinteroperabilität und nicht das aktive Einsatzmanagement.

Seine Stärke ist die Einfachheit des Zwecks. Das Gateway beantwortet eine grundlegende Frage: Können diese getrennten Funknetze miteinander kommunizieren?

Dieselbe Einfachheit definiert auch seine Grenzen. Ein für die Rücken-an-Rücken-Vermittlung konfiguriertes herkömmliches Gateway bietet dem Einsatzleiter in der Regel keine vollständige operative Übersicht über alle angeschlossenen Sprachkanäle. Einzelne Pfade werden gemäß vordefinierten Beziehungen eingerichtet, aber das System ist nicht in erster Linie dafür ausgelegt, als Live-Kommandoschnittstelle zu fungieren.

Wenn sich die Einsatzstruktur ändert, entspricht die ursprüngliche Verbindung möglicherweise nicht mehr den operativen Anforderungen. Ein Kanalpaar, das während der ersten Phase eines Vorfalls kommunizieren musste, muss möglicherweise später getrennt werden, während drei neue Teams möglicherweise eine weitere temporäre Gruppe bilden müssen.

Bei einer festen Gateway-Architektur können solche Änderungen eine Rückkehr zur Konfigurationsoberfläche erfordern. Dies ist in einer stabilen Installation handhabbar, aber an einem Notfallort, an dem sich Kommunikationsbeziehungen innerhalb kurzer Zeit wiederholt ändern können, weniger bequem.

Es gibt auch eine operative Unterscheidung zwischen Verbindung und Einsatz. Ein Gateway kann zwei Funksysteme für einander hörbar machen, aber es bietet dem Bediener nicht automatisch die Möglichkeit, jede angeschlossene Sprachressource gemäß sich ändernden Aufgaben neu zu organisieren.

Dynamische Steuerung verändert den Arbeitsablauf

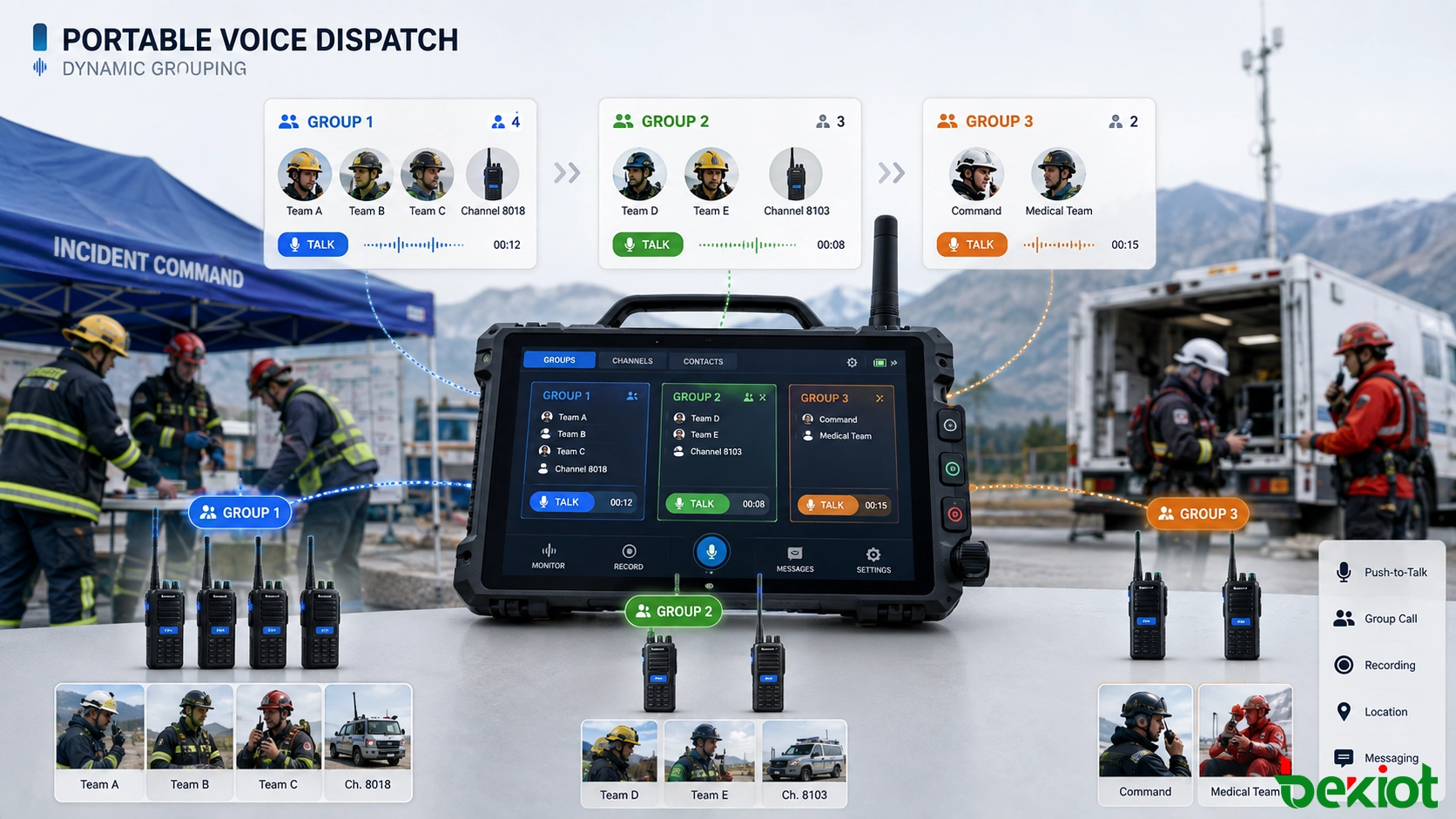

Eine tragbare integrierte Sprach-Einsatzkonsole führt das Konzept der Funkvernetzung weiter. Sie kann verschiedene Funksysteme verbinden und gleichzeitig Funkgeräte desselben allgemeinen Systems akzeptieren, die auf verschiedenen Kanälen arbeiten. Noch wichtiger ist, dass die verbundenen Sprachpfade als steuerbare Kommunikationsressourcen dargestellt werden und nicht nur als feste Port-zu-Port-Verbindungen.

Ein nützlicher Vergleich ist ein Audiomischpult. Jedes angeschlossene Funkgerät fungiert wie ein einzelner Audiokanal. Der Einsatzleiter kann die verfügbaren Kanäle über eine lokale Steuerungsschnittstelle einsehen und ausgewählte Kanäle zu einer temporären Kommunikationsgruppe zusammenfassen.

Wenn Rettungsteam A, Medizinisches Team B und Versorgungsteam C für eine Aufgabe koordinieren müssen, kann der Bediener diese Kanäle in eine gemeinsame Gruppe legen. Wenn die Aufgabe abgeschlossen ist, kann die Gruppe wieder getrennt werden. Für ein anderes operatives Ziel kann dann eine andere Kombination erstellt werden.

Der wichtige Punkt ist, dass die physischen Funkgeräte nicht jedes Mal neu organisiert werden müssen, wenn sich die Kommandostruktur ändert. Die Gruppierungslogik wird auf der Einsatzebene behandelt.

Dies wird bei Vorfällen mit wiederholten Personal- und Verantwortungswechseln wertvoll. Notfalleinsätze sind selten statisch. Teams treffen zu unterschiedlichen Zeiten ein, temporäre Task Forces werden gebildet, Einsatzbereiche werden aufgeteilt, und Verantwortlichkeiten verschieben sich, während sich das Ereignis entwickelt.

Eine flexible Einsatzschnittstelle ermöglicht es der Kommunikationsstruktur, diesen Änderungen zu folgen. Anstatt die Funkvernetzung einmal zu konfigurieren und anzunehmen, dass die Beziehung unverändert bleibt, kann der Bediener die Sprachgruppen kontinuierlich an den aktuellen Auftrag anpassen.

Dies verändert auch die Rolle der Person, die die Kommunikation verwaltet. Bei einem festen Gateway kann die Konfiguration Personal erfordern, das mit den Backend-Einstellungen vertraut ist. Eine tragbare Einsatzkonsole ist so konzipiert, dass sie mehr der erforderlichen Bedienung an eine direkte Feldschnittstelle verlagert und so die Anzahl der während des Vorfalls erforderlichen Konfigurationsschritte reduziert.

Verbindung des Einsatzorts mit der Einsatzleitung

Die lokale Interoperabilität löst nur einen Teil der Notfallkommunikation. Die Teams am Einsatzort können nun möglicherweise miteinander sprechen, aber die übergeordnete Einsatzleitstelle benötigt möglicherweise weiterhin direkten Zugang zu diesen Gesprächen.

Eine tragbare Einsatzarchitektur kann lokale Funk-Interoperabilität mit Sprach-Backhaul zur Einsatzleitstelle kombinieren. Dies schafft einen wichtigen operativen Unterschied.

Anstatt einen Bediener vor Ort zu benötigen, der den Feldverkehr abhört und Informationen wiederholt an die Zentrale weiterleitet, können die relevanten Feldsprachkanäle über eine verfügbare Backhaul-Verbindung ausgedehnt werden. Die entfernte Kommandoposition kann dann an derselben Kommunikationsgruppe teilnehmen.

Abhängig von der verfügbaren Infrastruktur kann der Backhaul eine öffentliche Mobilfunkverbindung nutzen, wenn terrestrische Netze verfügbar bleiben. Wenn die normale Infrastruktur nicht verfügbar ist, kann Satellitenkommunikationsausrüstung einen alternativen Pfad bieten.

Diese Anordnung schafft drei Kommunikationsebenen innerhalb eines Arbeitsablaufs:

1. Feldfunkzugang: Vorhandene Funkgeräte verschiedener Teams bieten weiterhin lokale mobile Sprachkommunikation.

2. Einsatz vor Ort: Angeschlossene Funkkanäle werden gemäß den aktuellen Aufgaben organisiert und gesteuert.

3. Backhaul zur entfernten Einsatzleitung: Ausgewählte Feldsprachgruppen können zu einem externen Einsatzzentrum ausgedehnt werden.

Der Wert liegt nicht nur in der technischen Konnektivität. Er reduziert die Anzahl der Personen, die Informationen manuell zwischen Feld und Zentrale weiterleiten müssen.

Wenn Frontpersonal und entfernte Einsatzleiter am selben Sprachprozess teilnehmen können, erhält die Einsatzleitstelle Informationen näher an ihrem ursprünglichen Kontext. Fragen können direkt gestellt werden, Anweisungen können ohne zusätzlichen Weiterleitungsschritt erteilt werden, und Änderungen der Lage können schneller kommuniziert werden.

Sprachkontinuität bei Infrastrukturausfällen

Große Katastrophen können genau die Infrastruktur beschädigen, auf die die normale Kommunikation angewiesen ist. Stromausfälle, unterbrochene Transportwege und der Verlust von terrestrischen Netzdiensten können gleichzeitig auftreten. Diese Art von Umgebung schafft eine viel schwierigere Anforderung als die alltägliche Funk-Interoperabilität.

Die erste Herausforderung ist die lokale Kommunikation. Teams, die von verschiedenen Organisationen eintreffen, müssen weiterhin eine gemeinsame Sprachumgebung einrichten, auch wenn die feste Telekommunikationsinfrastruktur möglicherweise nicht mehr verfügbar ist.

Die zweite Herausforderung ist der Backhaul. Ein entferntes Notfall-Einsatzzentrum kann sich weit außerhalb der normalen Reichweite von Handfunkgeräten befinden, während öffentliche Mobilfunk- und Festnetze am Einsatzort nicht verfügbar sind.

Satellitenverbindungen können eine Alternative bieten, aber die Satellitenkapazität für Notfälle kann begrenzt sein. Die Sprachkommunikation muss daher die verfügbare Bandbreite effizient nutzen, anstatt eine Breitbandverbindung vorauszusetzen.

In schmalbandigen Notfallkonfigurationen kann Sprache auf unter 10 Kbit/s komprimiert werden. Die Unterdrückung von Stille kann den Bandbreitenverbrauch weiter reduzieren, indem eine kontinuierliche Übertragung in Zeiten vermieden wird, in denen niemand spricht.

Dieser Ansatz ist bedeutsam, da einige schmalbandige Satelliten- oder IoT-orientierte Verbindungen in erster Linie für niederratige Daten und nicht für herkömmliche hochbandige Sprache ausgelegt sind. Die Reduzierung des Sprachstroms ermöglicht es, sehr begrenzte Satellitenkapazität effektiver zu nutzen, wenn keine normale terrestrische Verbindung verfügbar ist.

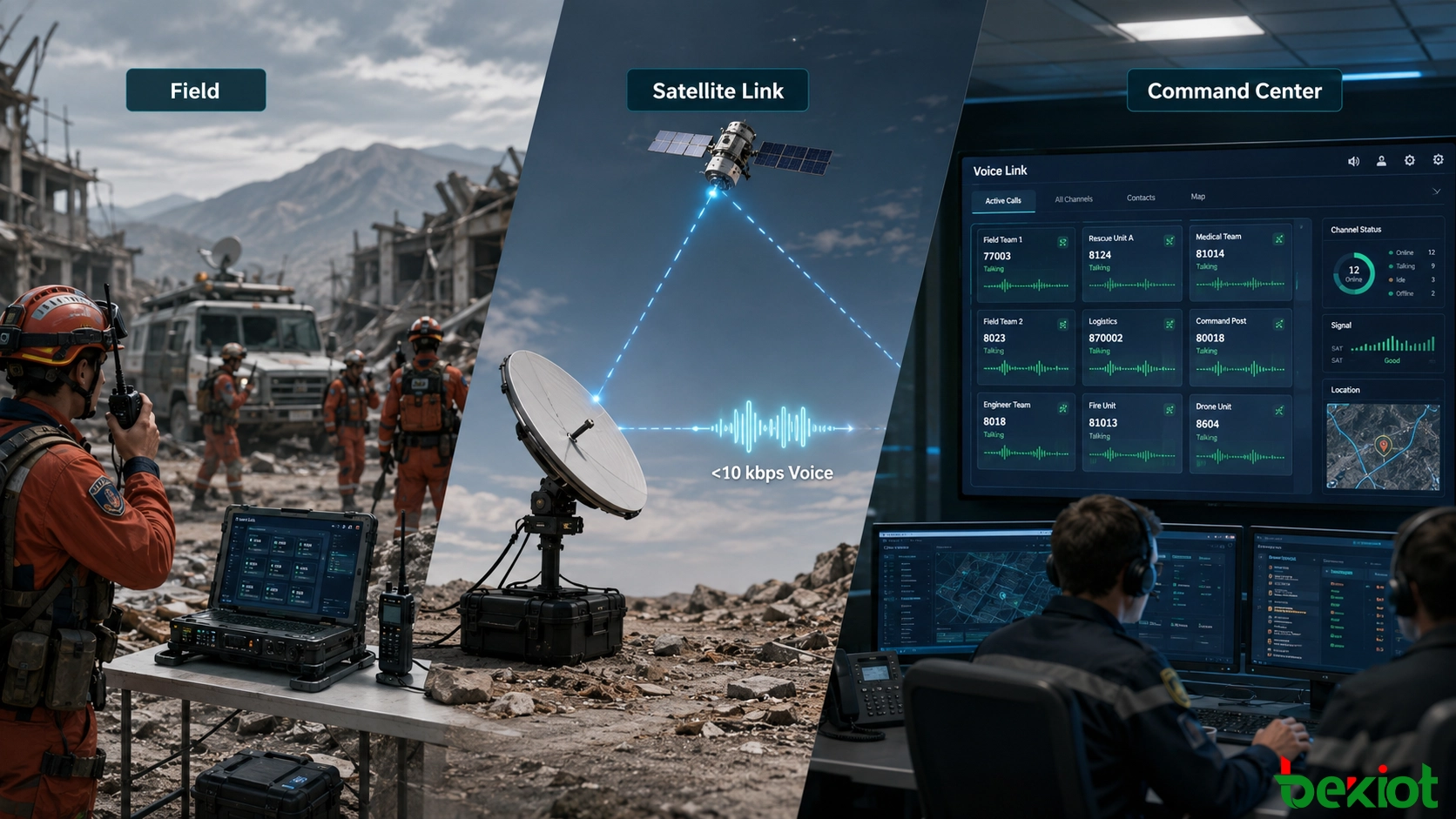

Der resultierende Pfad kann als Notfall-Sprachkette betrachtet werden:

Feldfunk → Tragbare Einsatzebene → Schmalbandverbindung → Satellitennetz → Entfernte Einsatzleitstelle

Die genaue Qualität und Kapazität, die in einer realen Bereitstellung verfügbar sind, hängen von der Kommunikationsverbindung und der Projektkonfiguration ab, aber das zugrundeliegende Entwurfsprinzip ist klar: Wenn Bandbreite knapp wird, muss der Sprachtransport sich an den verfügbaren Notfallträger anpassen, anstatt normale Netzwerkbedingungen vorauszusetzen.

Auswahl der richtigen Architektur

Keiner der Ansätze ist automatisch für jedes Projekt besser. Die richtige Auswahl hängt davon ab, ob die Kommunikationsbeziehung fest oder operativ dynamisch ist.

Wenn die Anforderung lediglich darin besteht, zwei oder drei bekannte Funksysteme über einen längeren Zeitraum verbunden zu halten, kann ein festes Interoperabilitäts-Gateway eine praktische und wirtschaftliche Wahl sein. Es bringt wenig Nutzen, eine komplexere Einsatzebene hinzuzufügen, wenn sich die Kommunikationsbeziehung selten ändert.

Die Entscheidung ändert sich, wenn die Feldumgebung dynamisch wird. Mehrere Einsatzteams, sich ändernde Aufgabengruppen, verschiedene Funkkanäle, direkte Beteiligung der Einsatzleitstelle oder Satelliten-Backhaul schaffen alle Anforderungen, die über die einfache Port-zu-Port-Verbindung hinausgehen.

In diesen Szenarien fungiert eine tragbare Einsatzkonsole als temporäres Sprachkoordinationszentrum. Sie beantwortet nicht nur, ob zwei Netze kommunizieren können. Sie bietet eine Möglichkeit zu entscheiden, welche Ressourcen kommunizieren sollten, wann sie gruppiert werden sollten und wie diese Feldkommunikation mit der übergeordneten Kommandostruktur verbunden werden soll.

Diese Unterscheidung ist besonders wichtig bei der Bewertung von Notfallkommunikation. Ein System kann technisch interoperabel sein, aber dennoch operativ schwer zu verwalten sein. Das Ziel sollte daher sein, die Kommunikationsarchitektur an den Kommando-Workflow anzupassen, anstatt Geräte nur nach der Anzahl der verfügbaren Funkschnittstellen auszuwählen.

Wichtige Erkenntnisse

Ein Interoperabilitäts-Gateway und eine tragbare Sprach-Einsatzkonsole lösen verwandte, aber unterschiedliche Probleme.

Das Gateway wird am besten als Verbindungswerkzeug verstanden. Es verbindet ausgewählte Funkpfade, sodass zuvor isolierte Systeme Sprache austauschen können. Für stabile Kommunikationsbeziehungen mit nur wenigen Funknetzen kann dies ausreichend sein.

Eine tragbare Einsatzkonsole fügt eine operative Steuerungsebene hinzu. Angeschlossene Funkgeräte werden zu einzeln verwaltbaren Sprachressourcen, die zu temporären Gruppen zusammengefasst, bei Aufgabenwechsel getrennt und über verfügbaren mobilen oder Satelliten-Backhaul mit entfernten Kommandopositionen verbunden werden können.

Der Unterschied lässt sich einfach zusammenfassen: Ein Gateway konzentriert sich darauf, Kommunikation zu ermöglichen, während sich eine Einsatzkonsole darauf konzentriert, diese Kommunikation während eines sich ändernden Einsatzes verwaltbar zu machen.

Bei der Notfallbewältigung ist diese Unterscheidung wichtig, weil die knappe Ressource oft nicht die Anzahl der verfügbaren Kommunikationstechnologien ist. Die eigentliche Herausforderung ist, wie schnell verschiedene Technologien in eine brauchbare Kommandostruktur organisiert werden können.

Eine gut durchdachte Interoperabilitätslösung sollte daher die Zeit minimieren, die Einsatzkräfte mit der Lösung von Kommunikationsproblemen verbringen, und die Zeit maximieren, die für den Notfalleinsatz selbst zur Verfügung steht.

FAQ

Bedeutet Sprache mit niedriger Bitrate, dass jede Satellitenverbindung gleich funktioniert?

Nein. Ein Sprachmodus unter 10 Kbit/s reduziert den Bandbreitenbedarf, aber die tatsächliche Kommunikationsqualität hängt weiterhin von der verfügbaren Satellitenverbindung, Latenz, Stabilität, Netzwerkkonfiguration und Betriebsumgebung ab. Diese Bedingungen sollten während der Systemtests validiert werden.

Was sollte vor dem Einsatz von Funkvernetzungsgeräten im Feld vorbereitet werden?

Die Teams sollten die beim Vorfall zu erwartenden Funkressourcen identifizieren, die erforderlichen Funk-System-Verbindungen vorbereiten und eine klare Benennungsmethode für Kanäle oder teilnehmende Einheiten festlegen. Dies reduziert Identifikationsfehler, wenn mehrere Funknetze gleichzeitig verbunden sind.

Warum ist die Unterdrückung von Stille auf eingeschränkten Verbindungen nützlich?

Ein Sprachkanal muss nicht dieselbe Übertragungskapazität verbrauchen, wenn niemand spricht. Die Unterdrückung von Stille kann den Bandbreitenverbrauch während Leerlaufphasen reduzieren, was besonders nützlich ist, wenn der verfügbare Backhaul schmalbandig ist.

Sollten Interoperabilitätsverfahren in Notfallübungen einbezogen werden?

Ja. Technische Konnektivität allein garantiert keine effiziente Koordination. Übungen helfen den Bedienern, Funkverbindungen zu überprüfen, Kanäle korrekt zu identifizieren, das Erstellen von Kommunikationsgruppen zu üben und zu bestätigen, dass die Feld-Einsatzleitungs-Kommunikation unter realistischen Betriebsbedingungen funktioniert.

Können eine feste Installation und eine tragbare Einsatzfähigkeit verschiedene Rollen erfüllen?

Ja. Ein stabiler Standort kann feste Vernetzung für langfristige Kommunikationsbeziehungen nutzen, während eine tragbare Einsatzebene für temporäre Einsätze reserviert werden kann, bei denen sich Teams, Kanäle und Kommandobeziehungen schnell ändern.
