Tragbare und fahrzeugmontierte Funkgeräte bleiben an Einsatzorten unverzichtbare Kommunikationsmittel, da Einsatzkräfte direkten Sprachkontakt herstellen können, ohne vollständig auf öffentliche Mobilfunkdienste angewiesen zu sein. Ihre Grenze ist die Reichweite. Ein Funknetz, das in der Umgebung einer Rettungsstelle, eines temporären Einsatzleitpostens oder eines Einsatzteams gut funktioniert, bietet möglicherweise keine direkte Verbindung zu einem entfernten Einsatzzentrum. Das Problem wird noch komplizierter, wenn Polizei-, Feuerwehr-, Rettungs-, Ingenieur-, Sanitäts- und andere Einsatzgruppen mit Funkgeräten eintreffen, die auf unterschiedlichen Systemen oder Kanälen arbeiten.

Ein Einsatzleitwagen kann diese Lücke schließen. Durch die Kombination von Feldgeräten mit IP-Netzwerken, 4G/5G-Übertragung, Satellitenkommunikation und einem RoIP-Gateway wird das Fahrzeug zu einer mobilen Kommunikationszentrale zwischen den Einsatzkräften vor Ort und den Bedienern im Einsatzzentrum. Anstatt vorhandene Funkgeräte zu ersetzen, verbindet die Lösung sie mit einer umfassenderen Einsatzumgebung, sodass die lokale Funkkommunikation an der Fernführung, der systemübergreifenden Koordination und den zentralen Einsatzabläufen teilnehmen kann.

Warum Feldgeräte einen breiteren Kommunikationsweg benötigen

Zweiweg-Funkgeräte sind an Einsatzorten äußerst praktisch. Feuerwehrleute, Rettungsteams, Sicherheitskräfte und Einsatzleiter vor Ort können schnell kommunizieren, indem sie einen Kanal auswählen und die Push-to-Talk-Taste drücken. Diese Einfachheit ist einer der Gründe, warum Funkgeräte auch dann wichtig bleiben, wenn Smartphones und Breitbandanwendungen weit verbreitet sind.

Die herkömmliche Funkkommunikation ist jedoch normalerweise auf einen begrenzten lokalen Versorgungsbereich ausgelegt. Gelände, Gebäude, unterirdische Räume und der Standort von Basisstationen können die Reichweite eines Feldnetzes weiter beeinträchtigen. Personen, die in der Nähe des Einsatzortes arbeiten, können möglicherweise miteinander kommunizieren, während ein viele Kilometer entferntes Einsatzzentrum denselben Kanal nicht direkt hören kann.

Während der Notfallbewältigung entsteht dadurch eine Informationslücke. Das zentrale Führungsteam muss verstehen, was die Einsatzkräfte vor Ort melden, während die Feldteams Entscheidungen, Einsatzanweisungen und Sicherheitsinformationen von der Führungsstruktur erhalten müssen. Sich darauf zu verlassen, dass Einsatzkräfte jede Funknachricht manuell über Telefon oder ein anderes Kommunikationssystem wiederholen, fügt der Kommunikationskette unnötige Schritte hinzu.

Einsatzleitwagen sind daher in der Regel mit mehreren Kommunikationsmethoden ausgestattet und nicht nur mit einem einzigen Netzwerk. Je nach Projekt kann das Fahrzeug Handfunkgeräte, Fahrzeugfunkgeräte, Breitband-Ad-hoc-Netzwerkausrüstung, 4G/5G-Datenübertragungsausrüstung und Satellitenkommunikationsressourcen mitführen. Diese Systeme bieten verschiedene Formen der lokalen und Fernkonnektivität, benötigen jedoch weiterhin eine praktische Methode, um die Feldsprachkommunikation in das übergeordnete Leitungsnetz einzubringen.

Das Fahrzeug wird zur mobilen Kommunikationszentrale

Die grundlegende Architektur ist einfach. Die Funkausrüstung, die am Einsatzort verwendet wird, wird mit der im Einsatzleitwagen installierten Funkausrüstung verbunden. Ein RoIP-Gateway stellt dann den Integrationspunkt zwischen diesen Funkressourcen und der IP-basierten Kommunikationsumgebung des Fahrzeugs her.

Von dort aus kann Sprache über das verfügbare Fernübertragungsnetz übertragen werden. Wenn terrestrische Mobilfunkabdeckung verfügbar ist, kann eine 4G/5G-Verbindung die Anbindung zwischen dem Einsatzleitwagen und dem Einsatzzentrum bereitstellen. Wenn die öffentliche Mobilfunkinfrastruktur nicht verfügbar, beschädigt oder für den Einsatzbereich ungeeignet ist, kann das Fahrzeug seine Satellitenverbindung als weiteren Weg zwischen dem Einsatzort und dem Einsatzzentrum nutzen.

Wichtig ist, dass der Einsatz vor Ort nicht auf den bereits vom Team genutzten Funkworkflow verzichten muss. Die Einsatzkräfte können weiterhin über ihre zugewiesenen Funkkanäle kommunizieren, während das Gateway diese Kanäle in die Leit- und Einsatzumgebung erweitert.

Diese Architektur trennt auch die lokale Feldkommunikation vom Fernübertragungsnetz. Das Funksystem versorgt weiterhin die Einsatzkräfte in der Nähe des Einsatzortes, während 4G/5G- oder Satellitenkommunikation ausgewählten Sprachverkehr zwischen dem mobilen Einsatzleitwagen und dem entfernten Einsatzzentrum überträgt.

Infolgedessen ist der Einsatzleitwagen nicht mehr nur ein Ort, an dem Bediener sitzen und den Einsatz beobachten. Er wird zu einem mobilen Kommunikationsknoten, der lokale taktische Kommunikationsressourcen mit der übergeordneten Führungsstruktur verbinden kann.

Verwandtes Produkt: Becke Telcom RoIP-Gateway

Verbindung zwischen Einsatzort und Einsatzzentrum

Sobald der Feldfunkverkehr in das Fahrzeugkommunikationsnetz eingebunden ist, besteht die nächste Aufgabe darin, diese Ressource dem zentralen Einsatzzentrum zur Verfügung zu stellen. Die Uplink-Verbindung kann den bereits im Einsatzleitwagen installierten Kommunikationsweg nutzen, insbesondere 4G/5G- oder Satellitenübertragung.

Im Einsatzzentrum können die Bediener über die Einsatzumgebung auf die entsprechende Feldfunkkommunikation zugreifen. Dies gibt dem zentralen Personal eine direktere Möglichkeit, die Meldungen von der Front zu verfolgen und an der Einsatzkommunikation teilzunehmen, anstatt Informationen nur über sekundäre Telefonanrufe oder mündliche Weitergabe zu erhalten.

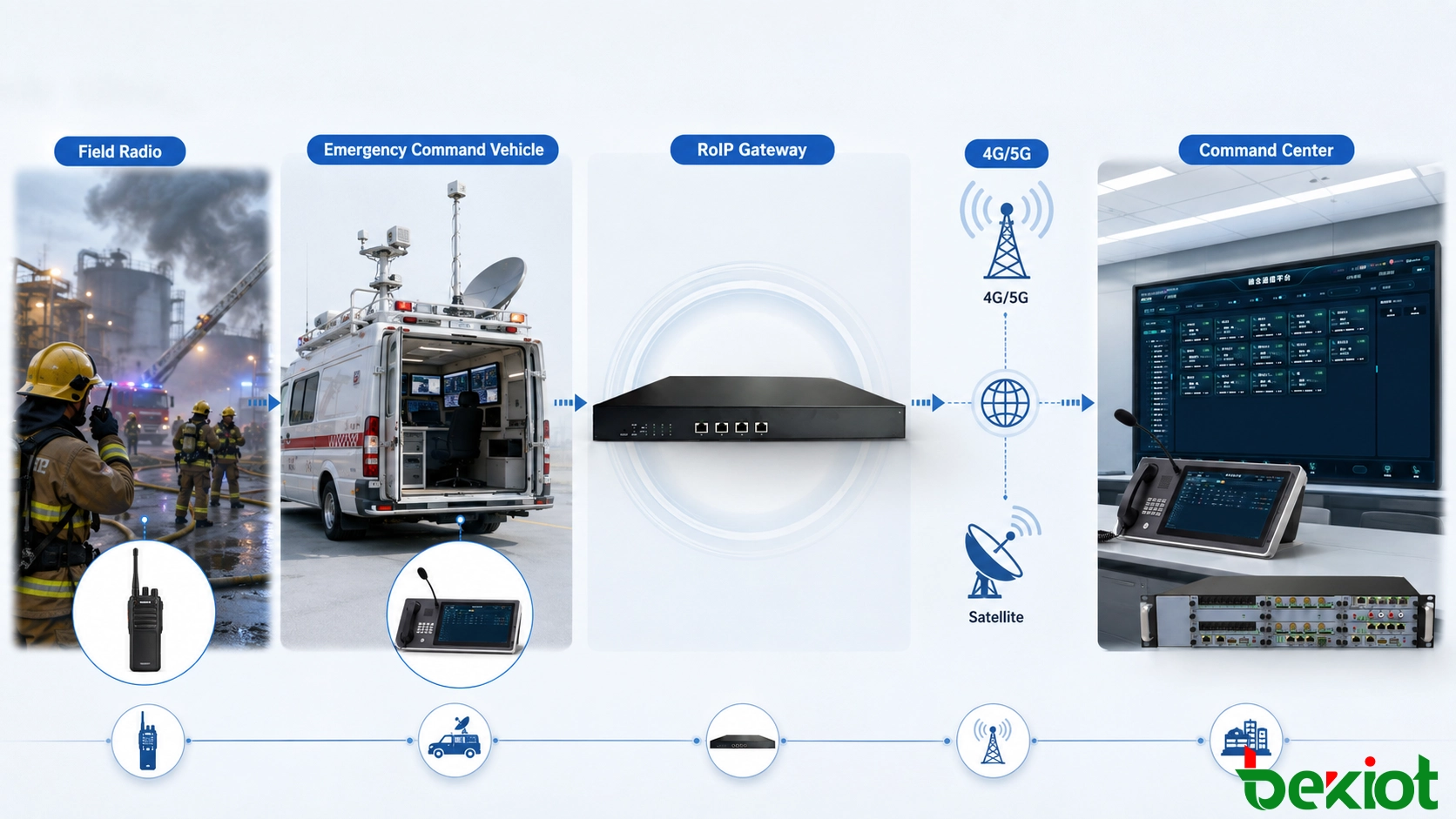

Der Kommunikationsweg kann daher als durchgehende Kette verstanden werden:

Feldgerät → Fahrzeugfunk → RoIP-Gateway → Fahrzeugkommunikationsnetz → 4G/5G- oder Satellitenverbindung → Einsatzzentrum-Leitsystem

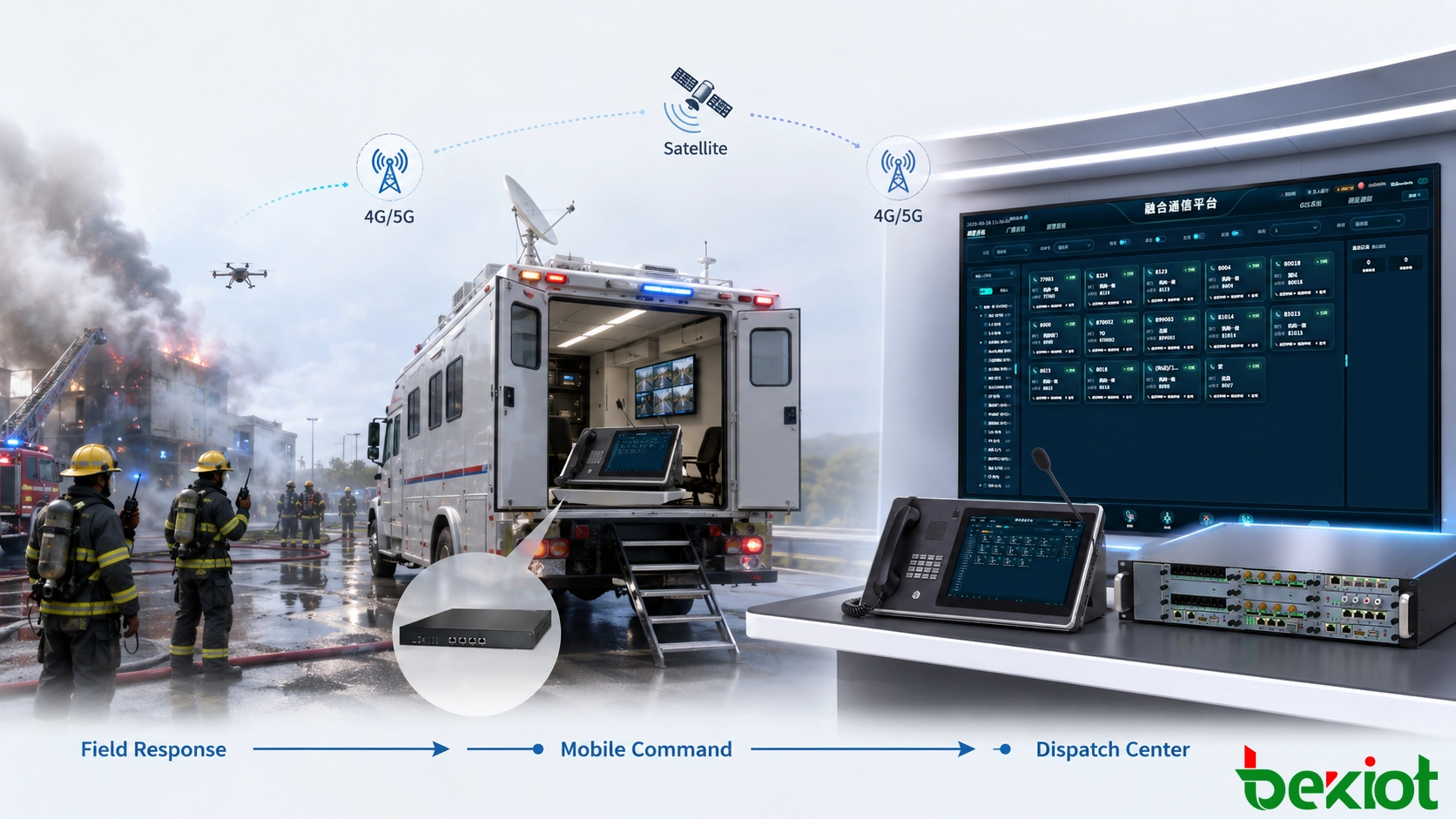

Derselbe Weg unterstützt auch die Kommunikation in umgekehrter Richtung. Ein Bediener im Einsatzzentrum kann über das Leitsystem Anweisungen geben, sie über die Fernverbindung zum Einsatzleitwagen übertragen und so die Einsatzkräfte erreichen, die den entsprechenden Funkkanal am Einsatzort überwachen.

Diese bidirektionale Verbindung ist in Einsatzsituationen besonders wichtig, da Informationen nicht nur in eine Richtung fließen dürfen. Das Einsatzzentrum benötigt Berichte aus dem Feld, aber die Frontteams benötigen auch rechtzeitige Anweisungen zu Ressourcenverteilung, Evakuierung, Rettungsprioritäten und Änderungen des Einsatzplans.

Die Lösung schließt daher die oft letzte Kommunikationslücke zwischen der zentralen Führung und den Einsatzkräften am Rande des Einsatzortes.

Anbindung von Fahrzeug- und zentralen Leitsystemen

Einige Einsatzleitwagen arbeiten hauptsächlich als Kommunikationsrelaisplattformen, während größere Fahrzeuge ein vollständiges fahrzeugbasiertes Einsatzleitsystem enthalten können. Die RoIP-Integrationsmethode kann beide Architekturen unterstützen.

Bei einer einfacheren Bereitstellung stellt das Gateway die Verbindung zwischen den Funkressourcen des Fahrzeugs und dem Kommunikationsweg zum zentralen Einsatzzentrum her. Die Bediener im Zentrum können dann über das zentrale Leitsystem auf die Funkressource zugreifen.

Wenn das Fahrzeug über eine eigene Einsatzleitplattform verfügt, kann das Gateway zunächst die Feldgeräte mit dem fahrzeugeigenen Leitsystem verbinden. Das Fahrzeugsystem und die zentrale Einsatzplattform können dann ein größeres Netzwerk bilden, sodass sowohl die lokalen Fahrzeugbediener als auch das zentrale Leitsystempersonal mit den Kommunikationsressourcen am Einsatzort arbeiten können.

Diese Anordnung ist bei Einsätzen wertvoll, bei denen der Einsatzleitwagen operativ unabhängig bleiben muss und gleichzeitig den Kontakt zur Zentrale aufrechterhalten muss. Die örtlichen Einsatzleiter können die Kräfte vor Ort koordinieren, ohne jede Aktion über ein entferntes Zentrum zu leiten, während wichtige Informationen und übergeordnete Anweisungen weiterhin zwischen dem Fahrzeug und der zentralen Führungsorganisation ausgetauscht werden können.

Die Architektur kann daher verschiedene Führungsebenen unterstützen. Die Einsatzkräfte vor Ort nutzen Funkgeräte, das Fahrzeug bietet Koordination vor Ort, und das entfernte Einsatzzentrum stellt übergeordnete Ressourcenallokation und zentrale Entscheidungsunterstützung bereit. Die RoIP-Verbindung hilft, diese Kommunikationsebenen miteinander verbunden zu halten.

Lösung der systemübergreifenden Funkkommunikation

Die Ausdehnung der Funkabdeckung auf ein Einsatzzentrum ist nur ein Teil der Anforderung. Einsatzorte umfassen oft mehrere Organisationen, und diese Organisationen verwenden möglicherweise nicht identische Funksysteme.

Ein Rettungsteam könnte mit einem Funknetz eintreffen, Sicherheitskräfte ein anderes nutzen, während Ingenieur- oder Unterstützungsteams auf separaten Kanälen arbeiten. Jedes Netzwerk kann für sich genommen korrekt funktionieren, dennoch kann die direkte Kommunikation zwischen den Gruppen schwierig sein.

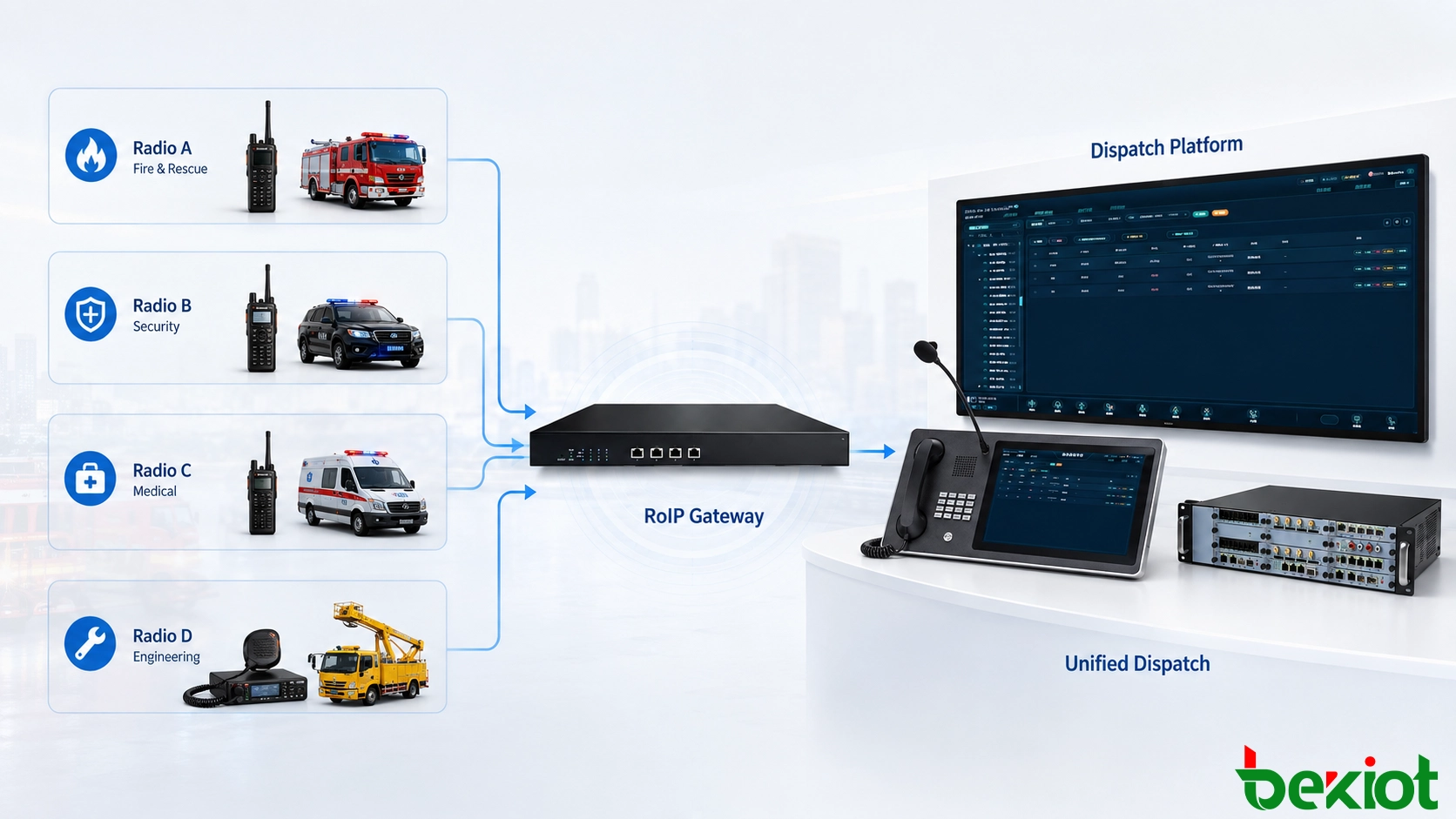

Eine auf RoIP basierende Integrationsarchitektur kann diese unabhängigen Funkressourcen unter die Koordination des Leitsystems stellen. Anstatt zu verlangen, dass jedes Funknetz technisch identisch wird, können ausgewählte Kanäle über Gatewayschnittstellen verbunden und von der Einsatzplattform als Kommunikationsressourcen verwaltet werden.

Das verändert die Rolle des Gateways. Es erweitert nicht nur einen Funkkanal über eine IP-Verbindung, sondern wird auch zur Brücke zwischen sonst isolierten Kommunikationsdomänen.

Im Notfall kann der Einsatzleiter die Kommunikation entsprechend der tatsächlichen Einsatzaufgabe organisieren. Teams, die normalerweise auf getrennten Funksystemen arbeiten, können bei Bedarf in einen koordinierten Kommunikationsprozess eingebunden werden. Nach Abschluss des Einsatzes kann jede Organisation ihr eigenes Funknetz wieder unabhängig betreiben.

Dies ist besonders nützlich, wenn eine vorübergehende Zusammenarbeit realistischer ist als der Austausch aller vorhandenen Funkgeräte. Einsatzorganisationen verfügen oft über etablierte Funkgeräte, Frequenzen, Betriebsabläufe und Benutzergewohnheiten. Ein gatewaybasierter Ansatz ermöglicht es diesen vorhandenen Ressourcen, an einer einheitlichen Einsatzumgebung teilzunehmen, ohne dass jeder Nutzer vor Ort sein Gerät wechseln muss.

Auslegung für unsichere Netzwerkbedingungen

Die Einsatzkommunikationsarchitektur sollte davon ausgehen, dass sich die Netzwerkbedingungen während eines Einsatzes ändern können. Ein Einsatzleitwagen kann seinen Betrieb in einem Gebiet mit zuverlässiger 4G/5G-Abdeckung aufnehmen und später an einen Ort verlegen, an dem die terrestrische Konnektivität schwach wird. Eine Katastrophe kann auch die öffentliche Kommunikationsinfrastruktur beschädigen.

Aus diesem Grund sollte der Kommunikationsweg zwischen dem Fahrzeug und dem Einsatzzentrum nicht als untrennbar von der Funkintegration selbst betrachtet werden. Das Funkgateway stellt die Verbindung zwischen Feldgerät und der IP-Kommunikationsdomäne her, während das Fahrzeug die am besten geeignete verfügbare Anbindung für die Fernübertragung nutzen kann.

Unter normalen Bedingungen kann 4G/5G eine bequeme Datenkonnektivität bieten. In Gebieten, in denen öffentliche Netze die erforderliche Verbindung nicht bereitstellen können, kann Satellitenkommunikation einen Weg zwischen dem mobilen Einsatzleitpunkt und dem entfernten Zentrum aufrechterhalten, sofern das Fahrzeug für den Satellitenzugang ausgerüstet ist.

Dieser mehrschichtige Ansatz macht die Architektur anpassungsfähiger. Der Feld-Funkworkflow kann stabil bleiben, selbst wenn sich die Weitverkehrsübertragungsmethode ändert. Die Einsatzkräfte müssen nicht verstehen, welche Fernverbindung gerade verwendet wird; diese Entscheidung obliegt der Kommunikationsinfrastruktur im Einsatzleitwagen.

Die Netzwerkplanung sollte auch zwischen lokaler Kommunikation und Anbindung an die Zentrale unterscheiden. Funkgeräte lösen den unmittelbaren Kommunikationsbedarf rund um den Einsatzort, während das Weitverkehrsnetz des Fahrzeugs Informationen über den Einsatzbereich hinaus erweitert. Die Kombination dieser beiden Ebenen schafft einen durchgängigen Führungskommunikationsweg.

Wo die Architektur Mehrwert bietet

Dasselbe Entwurfsprinzip kann über einen einzigen Fahrzeugtyp hinaus angewendet werden. Mobile Einsatzleitwagen, Einsatzleitkabinen und temporäre Feldkommandoposten stehen alle vor einem ähnlichen Integrationsproblem: Die Einsatzkräfte vor Ort sind auf Funk angewiesen, während Entscheidungsträger sich möglicherweise an einem anderen Ort befinden und auf eine IP-basierte Einsatzumgebung angewiesen sind.

Bei Katastrophenschutzeinsätzen kann die Architektur die Funkkommunikation von Rettungsteams mit einem regionalen Einsatzzentrum verbinden. Bei großen öffentlichen Veranstaltungen kann sie zur Koordination von Sicherheit, Verkehrsmanagement, medizinischer Unterstützung und temporären Einsatzteams beitragen. Bei großen Industrieunfällen kann das Fahrzeug als zwischengeschalteter Führungsknoten zwischen den Kommunikationsressourcen des Werks und externen Einsatzorganisationen dienen.

Das gleiche Konzept hat auch in der Verteidigung und anderen sicherheitskritischen mobilen Einsatzumgebungen Wert, in denen mehrere Funkressourcen an einem übergeordneten Führungsnetz teilnehmen müssen.

Das Hauptentwurfsziel besteht nicht darin, ein weiteres isoliertes Kommunikationssystem im Fahrzeug aufzubauen. Es geht vielmehr darum, den Einsatzleitwagen zum Verbindungspunkt zwischen der vorhandenen Feldkommunikation, der mobilen und Satellitenanbindung, den lokalen Einsatzabläufen und dem entfernten Einsatzzentrum zu machen.

Wenn diese Ebenen gemeinsam geplant werden, wird die Funkkommunikation mehr als nur eine Kurzstreckensprachverbindung. Vorhandene Funkgeräte können zu zugänglichen Führungsressourcen werden, Feldberichte können Entscheidungsträger direkter erreichen, und zentrale Anweisungen können näher an die Front gebracht werden.

Fazit

Die Notfallbewältigung ist auf Kommunikation über sehr unterschiedliche Entfernungen angewiesen. Am Einsatzort bieten Zweiweg-Funkgeräte eine schnelle und praktische Kommunikation zwischen den Einsatzkräften, aber ihre lokale Reichweite bietet nicht automatisch einen Weg zu einem entfernten Einsatzzentrum. Einsatzleitwagen lösen einen Teil dieses Problems, indem sie Funkgeräte, Breitband-Ad-hoc-Netze, 4G/5G-Konnektivität und Satellitenkommunikation zusammenführen.

Die Hinzufügung eines RoIP-Gateways vervollständigt die Verbindung zwischen den lokalen Funkressourcen und dem übergeordneten Führungsnetz. Feld-Funkkanäle können in ein fahrzeugbasiertes oder zentrales Leitsystem eingebunden werden, während 4G/5G- und Satellitenverbindungen die Kommunikation über den unmittelbaren Einsatzort hinaus erweitern. Noch wichtiger ist, dass verschiedene Funksysteme bei Bedarf über die Leitebene koordiniert werden können, wenn eine abteilungsübergreifende Kommunikation erforderlich ist.

Für Einsatzleitwagen und mobile Einsatzleitkabinen besteht der praktische Nutzen dieser Architektur daher nicht einfach in der Funkerweiterung. Sie schafft eine Brücke zwischen der Frontkommunikation, der mobilen Vernetzung und der zentralen Führung und ermöglicht es vorhandenen Kommunikationsressourcen, innerhalb einer einheitlicheren Einsatzstruktur zusammenzuarbeiten.

FAQ

Benötigt jeder Einsatzteilnehmer für diese Architektur ein IP-Funkgerät?

Nein. Der Zweck der Gateway-Architektur besteht darin, vorhandene Funkressourcen vor Ort in die IP-basierte Einsatzumgebung zu integrieren. Die Einsatzkräfte können weiterhin die ihren Teams zugewiesenen Funkgeräte verwenden.

Kann der Einsatzleitwagen die lokale Koordination fortsetzen, wenn die Verbindung zur Zentrale unterbrochen wird?

Die lokale Funkkommunikation ist nicht grundsätzlich von der Fernverbindung zur Zentrale abhängig. Wenn ein fahrzeugbasiertes Leitsystem eingesetzt wird, kann die lokale Koordination als separate Betriebsebene von der Weitverkehrsanbindung ausgelegt werden.

Ist diese Architektur auf feste Einsatzleitwagen beschränkt?

Nein. Dasselbe Integrationsmodell kann an Einsatzleitkabinen, temporäre mobile Kommandoposten und andere Feldbereitstellungen angepasst werden, bei denen Funkressourcen mit einer entfernten Einsatzumgebung verbunden werden müssen.

Sollte jeder Funkkanal dauerhaft miteinander verbunden werden?

Nicht unbedingt. Die systemübergreifende Kommunikation kann je nach Einsatz, beteiligten Abteilungen und betrieblichen Anforderungen organisiert werden. Unabhängige Funkgruppen getrennt zu halten, bis eine Koordination erforderlich ist, kann die Kommunikationsstruktur übersichtlicher machen.
