Feldradios sind nach wie vor unverzichtbar, wenn Teams eine sofortige, gruppenbasierte und halbduplexe Sprachkommunikation benötigen. Die Schwierigkeit tritt auf, wenn verschiedene Einheiten unterschiedliche Funksysteme verwenden, Führungspersonal weit vom Funkstandort entfernt arbeitet oder ein Telefon- und Einsatznetzwerk mit Benutzern kommunizieren muss, die nur Funkgeräte mit sich führen. Ein Radio-over-IP-Gateway bietet die Brücke: Es nimmt Funkaudio und Steuersignale auf, überträgt sie über ein IP-Netzwerk und stellt den Kanal einem anderen Funkstandort, einer Einsatzplattform oder einem kompatiblen Sprachsystem zur Verfügung.
Der Wert dieses Ansatzes liegt nicht darin, dass er das Funknetzwerk ersetzt. Vielmehr erweitert er vorhandene Funkressourcen in eine verteilte Kommando-Umgebung. Die Funkgeräte können in der Nähe des Versorgungsgebiets bleiben, während die Bediener sie von einem geschützten Einsatzzentrum aus überwachen und steuern, das per Glasfaser, privatem Netzwerk, VPN, zellularer Anbindung, Mikrowelle oder Satellit verbunden ist. Bei richtiger Auslegung kann dasselbe Framework auch ausgewählte Funkkanäle mit Telefonen, Aufzeichnungsdiensten und autorisierten Kommandoanwendungen verbinden.
Von isolierten Funknetzen zu einer koordinierten Sprachebene
Eine Kommandoorganisation kann mehrere Generationen von Kommunikationsausrüstung geerbt haben. Herkömmliche analoge Funkgeräte können neben digitalen Systemen, fahrzeugmontierten Funkgeräten, Basisstationen, Handgeräten und Kurzwellen- oder VHF/UHF-Geräten betrieben werden. Jedes Netzwerk kann seinen eigenen Frequenzplan, seine eigene Signalisierungsmethode, Zugangsrichtlinie und operative Gruppenstruktur haben. Selbst wenn jedes System für sich gut funktioniert, können Benutzer in einem Netzwerk möglicherweise nicht direkt mit Benutzern in einem anderen Netzwerk sprechen.

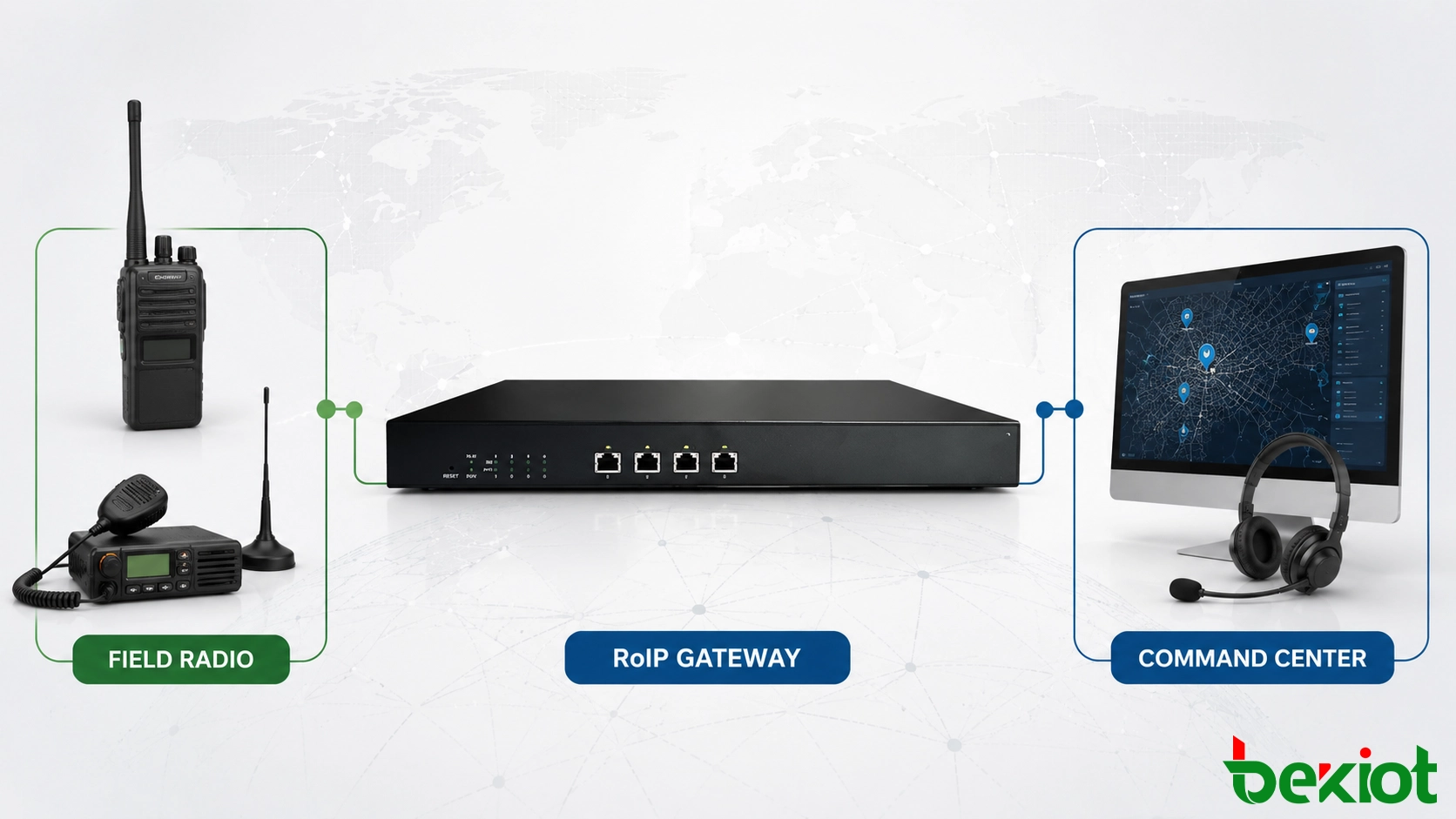

Ein RoIP-Gateway schafft einen kontrollierten Sprachpfad zwischen diesen ansonsten getrennten Umgebungen. Auf der Funkseite verbindet sich das Gateway mit Audio, Push-to-Talk (PTT) und Kanalstatus-Signalen, die von einem Basis-Funkgerät, einem mobilen Funkgerät oder einer anderen geeigneten Schnittstelle bereitgestellt werden. Auf der Netzwerkseite paketiert es das Audio und überträgt den zugehörigen Steuerzustand über IP. Ein entfernter Endpunkt kann das Audio und den PTT-Betrieb rekonstruieren oder den Stream an eine Kommandoplattform liefern.
Dieser Ansatz ist besonders nützlich, wenn es weder praktikabel noch wünschenswert ist, jedes Feldgerät auszutauschen. Bestehende Endgeräte, Versorgungspläne und Betriebsverfahren können weiterhin genutzt werden, während die Kommandoebene erweiterten Zugang erhält. Die Integration kann Kanal für Kanal eingeführt werden, sodass das Projektteam das Verhalten überprüfen kann, bevor weitere Funknetze angeschlossen werden.
RoIP sollte nicht als universelle Protokollübersetzung beschrieben werden. Die Audio- und Steuerungsüberbrückung kann Kommunikationspfade verbinden, aber sie reproduziert nicht automatisch jede native Funktion eines digitalen Bündelfunksystems. Geräteidentität, Notfallsignalisierung, Standort, Textnachrichten, Verschlüsselungszustand und Talkgroup-Management können dedizierte Protokollschnittstellen oder Unterstützung durch die Funkinfrastruktur erfordern. Ein zuverlässiges Design beginnt mit der Trennung der Anforderung an die Sprachinteroperabilität von diesen übergeordneten Diensten.
Wie Sprache und PTT über das Netzwerk übertragen werden
Der Kommunikationspfad beginnt mit einer für die spezifische Ausrüstung ausgewählten Funkschnittstelle. Das Audio vom Empfänger gelangt zusammen mit einem Empfangsstatus-Indikator wie COR, COS oder Rauschsperrenstatus in das Gateway. Das Gateway kodiert das Audio, fügt die erforderlichen Sitzungs- und Steuerinformationen hinzu und sendet es an den autorisierten IP-Endpunkt.
In der entgegengesetzten Richtung drückt ein Bediener die PTT-Taste an einer Einsatz-Konsole, einer Telefonschnittstelle oder einer Fernsteuerungsanwendung. Das entfernte Gateway oder die Funkschnittstelle setzt die Sendesteuerung, wartet gegebenenfalls darauf, dass das Funkgerät in den Sendestatus wechselt, und sendet dann das Audio des Bedieners an das Funkgerät. Auch der Freigabezeitpunkt ist wichtig: Wenn die PTT vor der Wiedergabe der letzten Audiopakete fällt, können die letzten Worte abgeschnitten werden.
Der Netzwerkpfad kann ein lokales Netzwerk, ein verwaltetes Weitverkehrsnetzwerk oder einen verschlüsselten Tunnel über einen anderen Träger nutzen. Glasfaser ist für feste Standorte mit vorhersehbarer Kapazität sinnvoll. Private zellulare Netze, 4G/5G, Mikrowelle und Satellit können die Abdeckung erweitern, wenn keine feste Infrastruktur verfügbar ist, aber jeder Träger bringt unterschiedliche Latenz-, Jitter-, Verfügbarkeits- und Sicherheitsaspekte mit sich. Das Gateway kann diese Einschränkungen nicht beseitigen; es muss als Teil eines End-to-End-Netzwerkdesigns konfiguriert werden.
Wenn das Gateway die SIP-Integration unterstützt, kann der Funkkanal einer Softswitch-, IP-PBX- oder Einsatzserver-Plattform präsentiert werden. Dies ermöglicht es einem autorisierten Telefonbenutzer, den Funkkanal über einen kontrollierten Anrufweg zu überwachen oder zu besprechen. Das System muss den Halbduplex-Betrieb beibehalten: Telefonbenutzer sind gleichzeitiges Sprechen gewohnt, während Funkbenutzer in der Regel abwechselnd senden. Eine klare PTT-Anzeige und eine Berechtigungslogik verhindern, dass beide Seiten durcheinander sprechen.
Fähigkeiten, die im Kommandozentrum von Bedeutung sind
Eine militärische Führungskommunikationslösung sollte um Arbeitsabläufe herum konzipiert werden, nicht um eine Liste von Gateway-Ports. Die folgenden Fähigkeiten bestimmen, ob der Funk-zu-IP-Pfad bei der routinemäßigen Koordination und bei Ereignissen mit hohem Druck nützlich ist.
-
Zusammenspiel von Funk und Telefon: Zugelassene Telefonnebenstellen oder Kommandosprachterminals können auf ausgewählte Funkkanäle zugreifen, ohne dass jeder Mitarbeiter ein eigenes Funkgerät benötigt.
-
Gemeinsame Kanalüberwachung: Berechtigte Personen können den Funkverkehr über Headsets, Bedienerplätze oder ein kontrolliertes Raum-Audiosystem hören, was das gemeinsame Lagebewusstsein verbessert.
-
Fern-PTT-Betrieb: Kommandobediener können über ein an einem anderen Standort befindliches Funkgerät senden und dabei das vertraute Push-to-Talk-Verhalten des Funknetzwerks beibehalten.
-

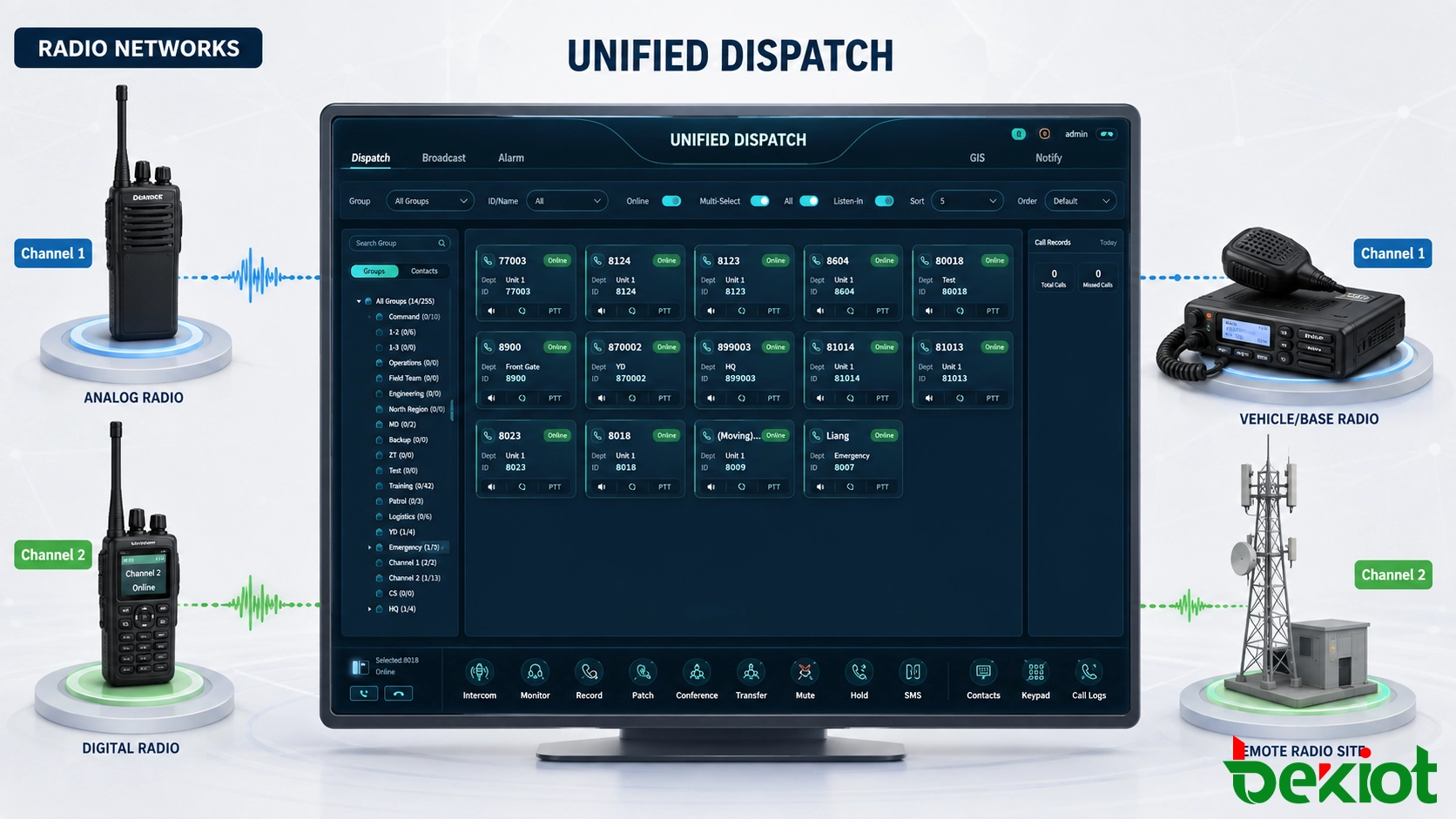

Netzwerkübergreifende Sprachverbindungen: Zwei ansonsten inkompatible Funkkanäle können für eine bestimmte Mission oder Koordinationsdauer verbunden werden, vorbehaltlich der Schnittstellen- und Richtlinienfreigabe.
-
Zentraler Einsatz-Zugang: Mehrere Funkkanäle können auf einer Bedienoberfläche neben kompatiblen Sprachdiensten erscheinen, wodurch die Notwendigkeit verringert wird, mehrere eigenständige Kontrollstationen zu überwachen.
-
Aufzeichnung und Ereignisüberprüfung: Sofern die Richtlinie es erlaubt, können Funkaudio, Bedieneraktionen und Zeitinformationen von der Einsatz- oder Aufzeichnungsebene erfasst werden, um Vorfälle zu rekonstruieren und für Schulungen zu nutzen.
-
Verteiltes Standortmanagement: Der Status von Gateway und Funkverbindung kann von der Zentrale aus überwacht werden, sodass Kommunikationsfehler erkannt werden, bevor ein Kanal dringend benötigt wird.
Die Becke RoIP-Gateway-Lösung ist für die Sprach-zu-IP-Konvertierung, PTT-Steuerung, den Fernzugriff für Einsatzleitungen und die Funknetzüberbrückung über Glasfaser-, VPN-, zellulare oder satellitengestützte IP-Verbindungen ausgelegt. Sie kann die Funkzugangsschicht eines umfassenderen Kommando- und Einsatzsystems bilden, ohne dass der Artikel von einem bestimmten Modell oder einer bestimmten Anschlusszahl abhängig ist.

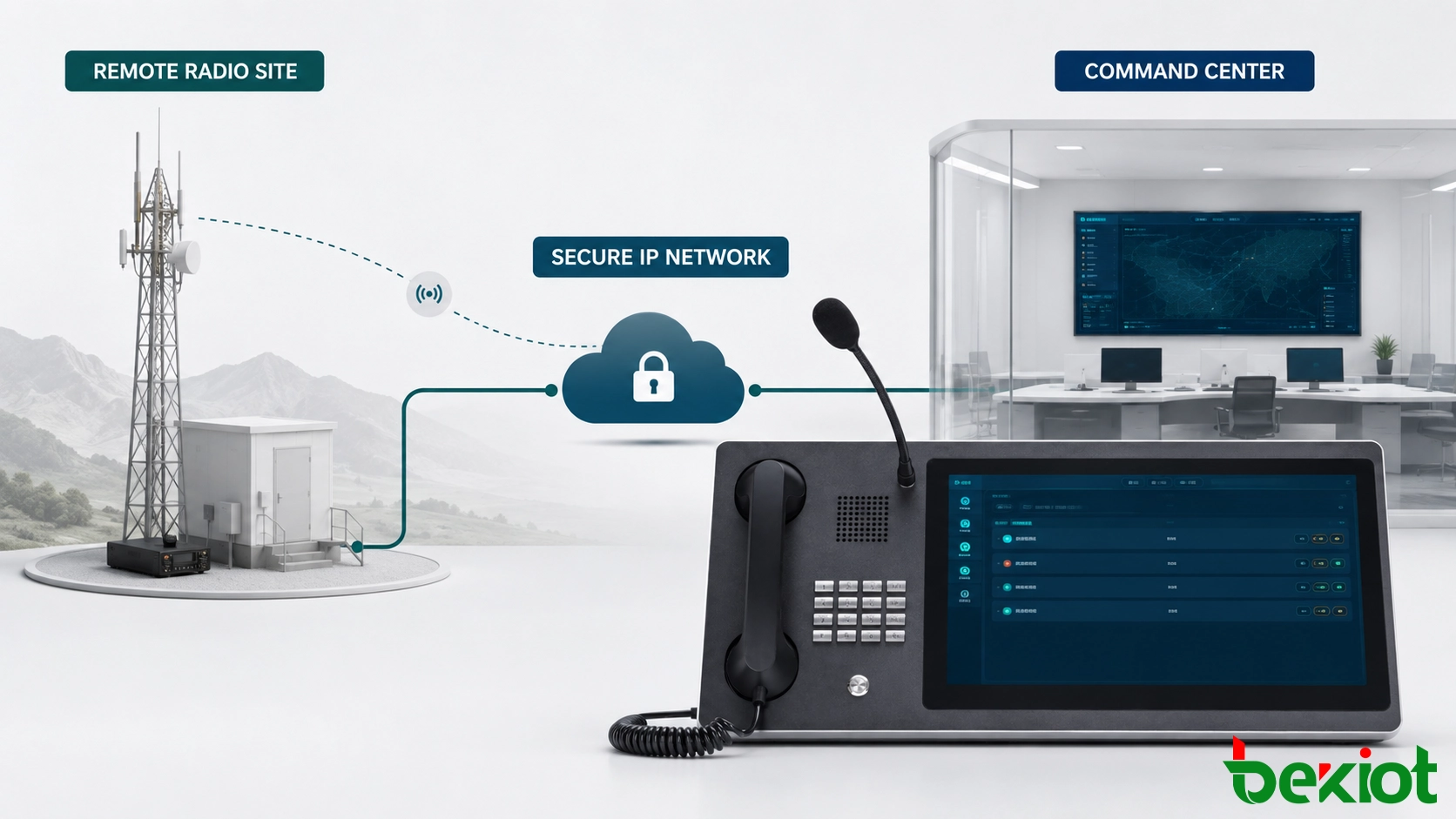

Ein verteiltes Design hält die Funkabdeckung nahe am Feld
Eines der stärksten Argumente für RoIP ist die Möglichkeit, den Funkstandort vom Hauptkommandozentrum zu trennen. Antennen und Basisstationen können dort platziert werden, wo es das Gelände, die Abdeckung und die Funkfrequenzplanung erfordern. Die Kommandoplattform, die Bedienerplätze und die Sprachdienste können an einem anderen Ort verbleiben, der über das operative IP-Netzwerk angebunden ist.
Ein typisches verteiltes Design besteht aus drei Schichten:
-
Funkschicht vor Ort. Ein Basis- oder Fahrzeugfunkgerät bietet Zugang zum lokalen Funknetzwerk. Das RoIP-Gateway verbindet sich mit Audio-, PTT- und Empfangsstatussignalen. Vor Ort werden Stromversorgung, Antennenschutz und Umgebungsanforderungen behandelt.
-
Transportschicht. Ein oder mehrere IP-Pfade übertragen kodiertes Audio, Steuer- und Verwaltungsverkehr. Netzwerksegmentierung, Verkehrspriorisierung, Verschlüsselung und Route-Failover werden gemäß dem Sicherheitsdesign angewendet.
-
Kommandoebene. Einsatz-Konsolen, zugelassene Telefone, Aufzeichnungsdienste und Verwaltungswerkzeuge bieten den Bedienern kontrollierten Zugriff auf die angeschlossenen Funkkanäle.
Die Aufbewahrung von Funkgeräten an entfernten Standorten hilft der Organisation, bessere Antennenstandorte zu wählen und die Abdeckung zu erweitern, ohne das Kommandopersonal umzusiedeln. Es verhindert auch, dass der Verlust eines Funkstandorts automatisch alle Kommandofunktionen entfernt. Dies ist ein Vorteil für die Ausfallsicherheit, keine Garantie für die Überlebensfähigkeit: Stromversorgung, Netzwerkwege, Antennen, Gateway-Knoten und Kommandoanwendungen erfordern alle einen unabhängigen Schutz und eine Ausfallplanung.
Mehrere Standorte können an ein Kommandozentrum angebunden werden, und ein alternatives Zentrum kann vorbereitet werden, um den Zugriff zu übernehmen, wenn der primäre Standort nicht verfügbar ist. Das Design sollte festlegen, welches Zentrum die PTT steuert, wie widersprüchliche Anforderungen behandelt werden und ob lokales Personal den Funkzugriff behalten kann, wenn das WAN unterbrochen ist. Ohne klare Zuständigkeitsregeln kann redundante Konnektivität eher zu Konkurrenz als zu Ausfallsicherheit führen.
Zuverlässigkeit und Sicherheit müssen gemeinsam entwickelt werden
Die Übertragung von Funkaudio über IP erweitert die operative Reichweite, führt aber auch Abhängigkeiten ein, die es bei einem eigenständigen Funkgerät nicht gibt. Das Projektteam muss den Sprachpfad schützen, ohne ihn zu komplex für den Betrieb zu machen. Sicherheitskontrollen, Netzwerkqualität und Funkverhalten sollten daher als ein System getestet werden.
Schützen Sie die Verwaltungs- und Medienpfade
Gateways sollten in kontrollierten Netzwerksegmenten platziert werden, mit Zugriff, der auf autorisierte Endpunkte und Administratoren beschränkt ist. Nicht benötigte Verwaltungsdienste sollten deaktiviert werden. Starke Authentifizierung, sichere Verwaltung, verschlüsselte Tunnel und zentrale Protokollierung sollten der Sicherheitsrichtlinie der Organisation folgen. Wenn SIP verwendet wird, müssen Registrierungs-, Anrufautorisierungs- und Weiterleitungsregeln verhindern, dass eine nicht autorisierte Nebenstelle einen Funkkanal erreicht.
Priorisieren Sie Verständlichkeit über nomineller Bandbreite
Die Sprachqualität hängt von mehr als nur der Codec-Auswahl ab. Paketverlust, variable Verzögerung, falsche Audiopegel, Echo, elektrisches Rauschen und schlechtes PTT-Timing können einen technisch verbundenen Kanal schwer nutzbar machen. Quality of Service sollte den Funk-Sprach- und Steuerverkehr bei Netzwerküberlastung schützen. Die Jitter-Pufferung muss eine flüssige Wiedergabe gegen zusätzliche Verzögerung abwägen, insbesondere auf zellularen oder Satellitenpfaden.
Bewahren Sie den lokalen Betrieb bei Netzwerkausfall
Ein entfernter Funkstandort sollte ein definiertes Verhalten haben, wenn seine Verbindung zum Kommandozentrum ausfällt. Abhängig von der Mission und dem Systemdesign können lokale Funkbenutzer normal weiter kommunizieren, auch wenn der Fernzugriff für die Einsatzleitung nicht verfügbar ist. Kritische Standorte können redundante Stromversorgung, zwei unabhängige Netzwerkträger, alternative Gateways oder einen sekundären Kommandopfad erfordern. Failover-Tests sollten Ausfall und Wiederherstellung umfassen, da das Wiederherstellungsverhalten oft Probleme aufdeckt, die ein einfacher Verbindungsausfalltest nicht erkennt.
Kontrollieren Sie temporäre Interoperabilität
Netzwerkübergreifende Verbindungen sollten nur von autorisierten Bedienern eingerichtet werden und klare Start-, Stopp- und Timeout-Regeln haben. Eine dauerhafte Überbrückung kann unbeabsichtigt erweitern, wer einen Kanal hört, Audioschleifen erzeugen oder Halbduplex-Ressourcen blockieren. Eine operative Oberfläche sollte anzeigen, welche Kanäle verbunden sind und wer die Verbindung initiiert hat.
Implementierungsschritte und Abnahmeprüfungen
Eine schrittweise Bereitstellung verringert das Risiko, Probleme mit der Funkschnittstelle oder den Arbeitsabläufen zu entdecken, nachdem das System in den operativen Betrieb übergegangen ist.
-
Bestandsaufnahme der Funknetze. Erfassen Sie den Funktyp, die Kanalnutzung, die Audioschnittstelle, die PTT-Methode, die Empfangsanzeige, die Impedanz, den Signalpegel und alle Einschränkungen für die externe Steuerung.
-
Definieren Sie die Interoperabilitätsgrenze. Geben Sie an, ob die Anforderung der Fernzugriff auf das Funkgerät, die Telefoninteroperabilität, eine temporäre Sprachverbindung, die zentrale Überwachung oder die vollständige Einsatzintegration ist. Gehen Sie nicht davon aus, dass die Sprachüberbrückung native Bündeldaten umfasst.
-
Ordnen Sie Rollen und Berechtigungen zu. Legen Sie fest, wer überwachen, senden, Verbindungen herstellen, Kanäle ändern, Aufzeichnungen einsehen und die Gateways verwalten darf.
-
Entwerfen Sie das Transportnetzwerk. Wählen Sie primäre und sekundäre Träger, Adressierung, Segmentierung, VPN-Richtlinie, QoS, Zeitsynchronisation und Überwachung. Fügen Sie das erwartete Verhalten bei teilweisem Netzwerkausfall hinzu.
-
Konfigurieren Sie Audio- und Steuerungs-Timing. Stellen Sie Sende- und Empfangspegel, PTT-Vorlaufzeit, Freigabeverzögerung, Stummschaltungsverarbeitung und Jitter-Pufferwerte unter Verwendung der tatsächlichen Funkgeräte und Endpunkte ein.
-
Testen Sie einen Kanal von Ende zu Ende. Überprüfen Sie das Audio von Funk zu Einsatz und von Einsatz zu Funk, das Verhalten bei belegtem Kanal, den Telefonzugriff, die Sprechberechtigung, die Anruffreigabe und die Wiederherstellung nach unterbrochenen Verbindungen.
-
Erweitern Sie in kontrollierten Phasen. Fügen Sie die verbleibenden Funkkanäle erst hinzu, nachdem der erste Pfad die Abnahmekriterien erfüllt. Dokumentieren Sie jede Schnittstelle, sodass Ersatzgeräte konsistent in Betrieb genommen werden können.
Die Abnahme sollte verständliche betriebliche Nachrichten verwenden, nicht nur Testtöne. Die Bediener sollten bestätigen, dass die ersten und letzten Wörter nicht abgeschnitten sind, Kanalwechsel sichtbar sind, der PTT-Status eindeutig ist und gleichzeitige Anforderungen vorhersehbar behandelt werden. Netzwerktests sollten Verzögerungsschwankungen, Überlastung, Paketverlust und Träger-Failover einführen, während der Funkpfad aktiv ist.
Die endgültige Dokumentation sollte die genehmigte Topologie, die Verkabelung der Funkschnittstelle, die Netzwerkwege, Zugriffsrollen, Sicherungsverfahren und einen Leitfaden zur Fehlerisolierung enthalten. Dies verwandelt das Gateway von einem eigenständigen Konverter in einen wartbaren Teil des Führungskommunikationssystems.
Häufig gestellte Fragen
Erfordert die Einführung von RoIP den Austausch vorhandener Handfunkgeräte?
In der Regel nicht. Das Gateway verbindet sich normalerweise mit einem kompatiblen Basis-, Fahrzeug- oder Kontrollfunkgerät, sodass vorhandene Feldbenutzer ihre aktuellen Endgeräte weiterhin nutzen können. Die Kompatibilität mit der ausgewählten Funkschnittstelle muss bestätigt werden.
Wer sollte für Berechtigungsänderungen an angeschlossenen Funkkanälen verantwortlich sein?
Die Berechtigungsverantwortung sollte zwischen der Funkbetriebsbehörde, dem Administrator der Kommandoplattform und dem Netzwerksicherheitsteam aufgeteilt werden. Kein einzelner technischer Administrator sollte ohne genehmigten Prozess den operativen Kanalzugriff ändern.
Kann eine Bereitstellung mit nur einem entfernten Funkstandort beginnen?
Ja. Ein Pilotprojekt mit einem Standort ist oft der beste Weg, um Audiopegel, PTT-Timing, Bedienerarbeitsablauf und Netzwerkverhalten zu validieren. Das gleiche Design kann dann für zusätzliche Standorte wiederholt oder angepasst werden.
Welche Informationen sollten in einem Prüfprotokoll aufbewahrt werden?
Vorbehaltlich der Richtlinien umfassen nützliche Aufzeichnungen Administrator-Anmeldungen, Konfigurationsänderungen, Kanalzugriff, PTT-Aktionen, Erstellung und Entfernung von Verbindungen, Gerätealarme und den Zeitsynchronisationsstatus. Die Aufbewahrungsfristen sollten von der Organisation festgelegt werden, nicht nur vom Gateway.
Sollte der Schulungsverkehr die gleichen Berechtigungen wie der operative Verkehr haben?
Nein. Schulungen sollten nach Möglichkeit separate Benutzerrollen, Kanalzuweisungen oder geplante Profile verwenden. Dies verhindert, dass Übungen operative Kommunikationspfade belegen oder offenlegen.
