In vielen Kommando- und Einsatzprojekten ist die bestehende Kommunikationsumgebung nicht aus einem einzigen System aufgebaut. Eine Leitstelle verwendet möglicherweise eine SIP-basierte Einsatzplattform, Feldteams sind weiterhin auf private mobile Funkgeräte oder Handfunkgeräte angewiesen, und Einsatzteams nutzen Public-Network-Push-to-Talk-Anwendungen über 4G oder 5G. Ein Radio-over-IP-Gateway, auch bekannt als ROIP-Gateway, Funkgateway oder Zweiweg-Funkgateway, wird verwendet, um diese verschiedenen Sprachsysteme in einem koordinierten Kommunikationsnetzwerk zu verbinden.

Der Hauptwert dieses Gateway-Typs ist die systemübergreifende Verbindung. Durch die Nutzung der Offenheit von SIP-Signalisierung und standardisierten Funkschnittstellen kann das Gateway Einsatzleitsysteme mit analogen Funkgeräten, digitalen Bündelfunksystemen, beweglichen Funkgeräten, Handfunkgeräten und Public-Network-Push-to-Talk-Plattformen verbinden. In realen Integrationsprojekten sind zwei Nutzungsmodi besonders verbreitet: Sprachinterworking zwischen der Einsatzplattform und Funkkanälen sowie Push-to-Talk-Interworking zwischen privaten Funknetzen und PoC-Systemen.

Für Systemplaner sollte das Gateway nicht nur als Signalwandler betrachtet werden. Es ist auch ein Schlüsselknoten, der die Einsatzeffizienz, die Notfallreaktionsgeschwindigkeit, die Gruppenkommunikationsdisziplin, die Sprachqualität und die langfristige Systemwartung beeinflusst. Ein geeignetes ROIP-Design ermöglicht es, vorhandene Funkressourcen weiterhin zu nutzen und sie gleichzeitig in eine IP-basierte Kommandoumgebung zu erweitern.

Verwandtes Produkt: Becke ROIP-Gateway

Wo Funk und IP-Einsatz aufeinandertreffen

Viele moderne Kommandosysteme basieren auf SIP-Softswitch-Plattformen. Sie nutzen die SIP-Audio- und Video-Kommunikationsfähigkeiten zur Unterstützung von Einsatzrufen, Nebenstellenverwaltung, Aufzeichnung, Konferenzen und Notfallkoordination. Praktisch betrachtet kann diese Art von Plattform als ein fortgeschrittenes Telefonvermittlungssystem mit umfangreicheren Steuerungs- und Verwaltungsfunktionen verstanden werden.

Viele Anwender verfügen jedoch bereits über private Funksysteme im Einsatz. Dazu können analoge Zweiweg-Funkgeräte, DMR-, PDT-, TETRA-digital Bündelfunksysteme, Seefunkgeräte, Flugfunkgeräte, Kurzwellenfunkgeräte oder branchenspezifische Funknetze gehören. Diese Funksysteme sind wertvoll, weil sie zuverlässig sind, den Feldteams vertraut und oft bereits in wichtigen Einsatzgebieten installiert sind.

Die Integrationsherausforderung ist klar: Die Einsatzplattform arbeitet normalerweise im Vollduplex-Telefoniemodell, während private Funkgeräte normalerweise im Halbduplex-Push-to-Talk-Modus arbeiten. Ein ROIP-Gateway sitzt zwischen den beiden Seiten und wandelt die Kommunikationslogik, den Audiopfad und die Steuersignale um, sodass Einsatzdisponenten und Funkbenutzer kommunizieren können, ohne das vorhandene Funknetz ersetzen zu müssen.

Dies ist besonders wichtig in Branchen, in denen die Funkkommunikation seit vielen Jahren genutzt wird. Der gleichzeitige Austausch aller Funkgeräte kann die Kosten erhöhen, den täglichen Betrieb unterbrechen und Umschulungen erfordern. Die ROIP-Integration bietet einen praktischeren Weg: Behalten Sie das vorhandene Funknetz bei, verbinden Sie es mit dem IP-Einsatzsystem und verbessern Sie schrittweise die zentrale Steuerung, Aufzeichnung und Fernkoordination.

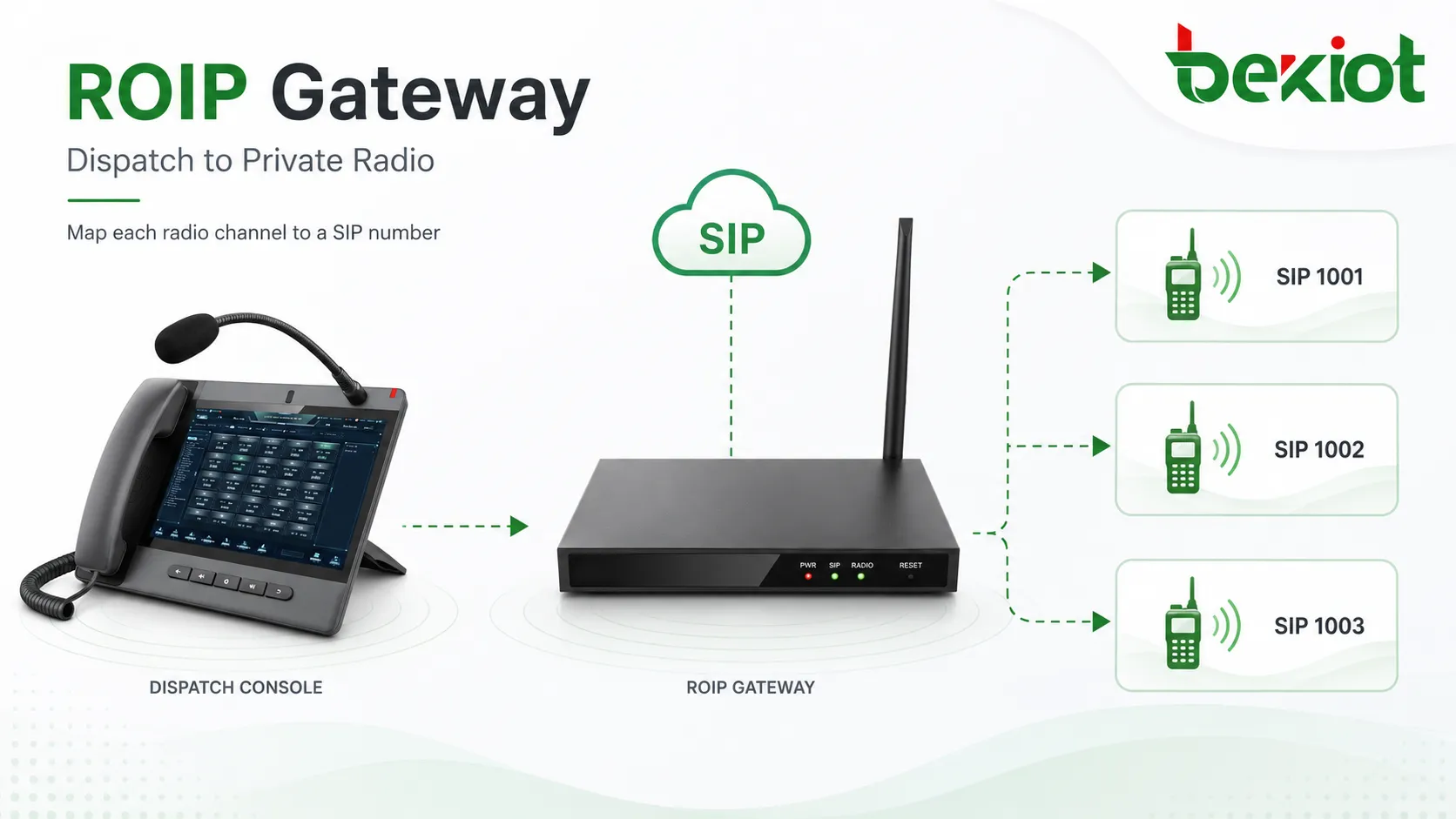

Modus eins: Sprachzugang von Einsatztelefonen zu Funkkanälen

Die erste häufige Nutzung ist das Sprachinterworking. In diesem Modus kann das Einsatzleitsystem direkt über das ROIP-Gateway mit einem Funkkanal kommunizieren. Einsatzdisponenten müssen kein physisches Funkgerät in der Hand halten. Sie können eine SIP-Nummer auf der Einsatzkonsole, dem IP-Telefon oder dem Softphone anrufen, und der Ruf wird dann über das angeschlossene bewegliche Funkgerät, die Basisstation oder das Handfunkgerät in eine funkseitige Kommunikation umgewandelt.

Dieser Modus ist nützlich, wenn ein Projekt ein telefonieartiges Einsatzsystem benötigt, um vorhandene Funknutzer zu erreichen. Beispielsweise muss eine Leitstelle möglicherweise mit einem Patrouillenteam, einem Wartungstrupp, einer Tunnelbetriebsgruppe, einem Sicherheitsteam oder einem Notfallteam sprechen, das noch auf privaten Funkkanälen arbeitet.

In einer typischen Implementierung entspricht jeder funkseitige Anschluss am Gateway einer SIP-Nummer im Einsatzleitsystem. Wenn der Disponent diese SIP-Nummer anruft, aktiviert das Gateway den angeschlossenen Funkkanal und sendet die Sprache an alle Benutzer auf diesem Kanal. Funkbenutzer können dann über ihre Funkgeräte antworten, und das Gateway sendet das empfangene Audio zurück an die Einsatzplattform.

Dieser Modus eignet sich für direkte Befehle, routinemäßige Benachrichtigungen, Notrufe und abteilungsübergreifende Koordination. Er ist auch einfacher für Disponenten, die bereits mit telefonieartigen Einsatzabläufen vertraut sind, da sie eine Funkgruppe auf die gleiche Weise anrufen können wie eine interne Nebenstelle oder ein Einsatzendgerät.

Wie der Rufweg in diesem Modus funktioniert

Auf der Funkseite verwendet das Gateway definierte physikalische und elektrische Schnittstellen, um mit beweglichen Funkgeräten, Handfunkgeräten oder anderen Funkendgeräten zu verbinden. Eine übliche Funkschnittstelle kann Audioeingang, Audioausgang, PTT-Steuerung, COR-Erkennung, Masse und andere Signdefinitionen über einen Mehrpolstecker umfassen. Diese Signale ermöglichen es dem Gateway, sowohl die Sprachübertragung als auch die Funksteuerungslogik zu handhaben.

Auf der IP-Seite registriert oder verbindet sich das Gateway über SIP mit der Einsatzplattform. Die Einsatzplattform behandelt den Funkkanal als einen anrufbaren SIP-Endpunkt. Dieses Design ermöglicht es, dass Funkkanäle Teil desselben Nummerierungsplans werden wie Einsatznebenstellen, IP-Telefone, Gegensprechendgeräte und andere SIP-Geräte.

Der wichtige technische Punkt ist, dass das Gateway zwei unterschiedliche Kommunikationsgewohnheiten überbrücken muss. SIP-Telefone und Einsatzkonsolen erwarten normalerweise Vollduplex-Sprache, während Funkbenutzer PTT drücken, sprechen, loslassen und auf eine Antwort warten. Das Gateway verwaltet Aktivierung, Audiorichtung und Signalisierungsumwandlung, damit die beiden Systeme auf natürlichere Weise kommunizieren können.

Bei der Projektplanung sollte der Rufweg klar dokumentiert werden. Das Dokument sollte zeigen, welche SIP-Nummer welchem Funkkanal zugeordnet ist, welche Einsatzgruppe diesen Kanal anrufen darf, ob Anrufe aufgezeichnet werden und welche Prioritätsregeln während der Notfallkommunikation gelten. Eine klare Dokumentation reduziert Verwirrung im täglichen Betrieb und beschleunigt die Fehlersuche, wenn ein Kanal kein Audio hat oder nicht senden kann.

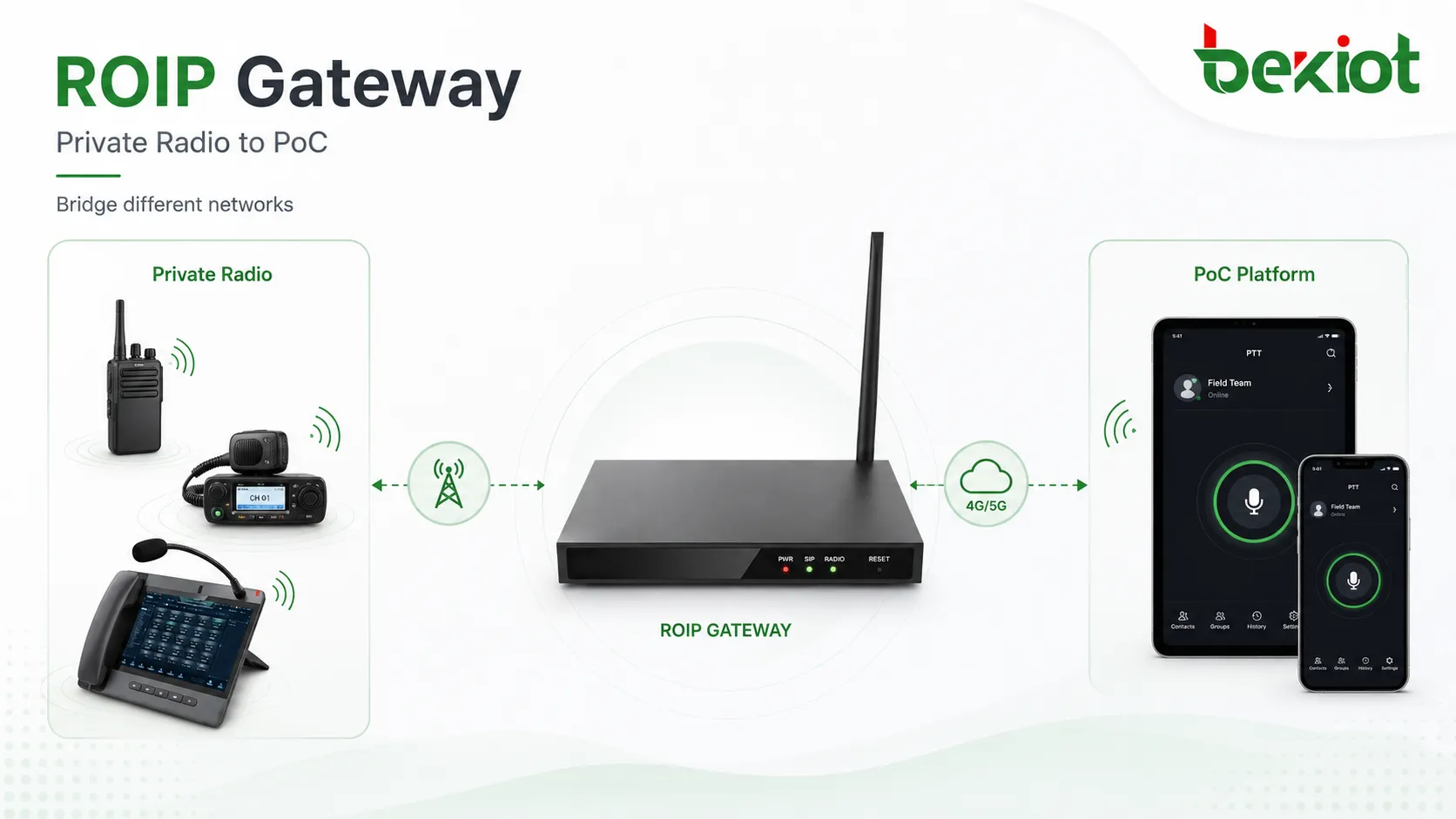

Modus zwei: Verbindung von privatem Funk mit Public-Network-Push-to-Talk

Die zweite häufige Nutzung ist die Verbindung von privatem Funk mit PoC. PoC steht für Push-to-Talk over Cellular (Push-to-Talk über Mobilfunk). Es nutzt öffentliche Mobilfunknetze wie 4G und 5G, um Gruppenrufe, Einsatzkommunikation, mobile Positionsbestimmung, Multimedia-Koordination und Remote-Teamkommunikation über intelligente Endgeräte oder spezielle PoC-Geräte bereitzustellen.

PoC ist attraktiv für die Einsatzleitung im Notfall, den mobilen Einsatz, das Sicherheitsmanagement, die Logistik, öffentliche Dienste, den industriellen Betrieb und die großflächige Koordination, da Benutzer kommunizieren können, ohne von Grund auf ein privates Funknetz aufbauen zu müssen. Es kann größere geografische Gebiete über bestehende Mobilfunknetze abdecken und flexiblere Einsatzfunktionen bieten.

PoC kann jedoch in vielen speziellen Branchen den privaten Funk nicht vollständig ersetzen. Private Funksysteme können weiterhin aus Gründen der Zuverlässigkeit, lokalen Abdeckung, Notfallreserve, Nutzung eines dedizierten Frequenzspektrums, bestehenden Betriebsgewohnheiten oder Branchenvorschriften erforderlich sein. Dies schafft einen praktischen Bedarf: Das Public-Network-Push-to-Talk-System und das bestehende private Funksystem müssen miteinander kommunizieren können.

In diesem Modus verbindet das ROIP-Gateway den Funkkanal mit dem Einsatzsystem oder der PoC-Plattform, sodass Benutzer auf einem privaten Funkkanal mit PoC-Benutzern in derselben Einsatzgruppe kommunizieren können. Dies hilft, eine öffentlich-private integrierte Kommunikationsumgebung zu schaffen, ohne den Benutzer zu zwingen, die bestehende private Funkinvestition aufzugeben.

Verwaltung der Push-to-Talk-Logik über zwei Systeme hinweg

Die Verbindung von privatem Funk mit PoC ist komplexer als ein einfacher Sprachzugang. Das Gateway leitet nicht nur Audio zwischen beiden Seiten weiter. Es muss auch das Push-to-Talk-Verhalten verwalten, einschließlich der Frage, wer Sprechpriorität hat, wann das Sprechrecht belegt ist, wann das Sprechrecht freigegeben wird und wie das System vermeidet, dass beide Seiten gleichzeitig senden.

Dies ist besonders wichtig, da sowohl private Funk- als auch PoC-Systeme normalerweise im Halbduplex betrieben werden. In derselben Gruppe sollte immer nur eine Seite sprechen. Wenn das Gateway die PTT-Logik nicht korrekt behandelt, kann es bei den Benutzern zu abgeschnittenem Audio, blockierter Sprache, verzögerter Freigabe oder verwirrender Gruppenkommunikation kommen.

Eine gut gestaltete Integration sollte ein konfigurierbares Aktivierungs- und Freigabeverhalten unterstützen. In SIP-basierten Szenarien kann das Gateway mit SIP-Signalisierung und Audiostreams arbeiten. In Nicht-SIP-Szenarien kann die Integration Plattformschnittstellen oder Steuerungsprotokolle erfordern, damit das Gateway den Push-to-Talk-Status mit der Einsatzplattform synchronisieren kann.

Die Sprechrechtsregel sollte entsprechend dem Betriebsszenario gestaltet werden. Bei Routinebetrieb kann der Zugang nach dem Prinzip „Wer zuerst kommt, mahlt zuerst“ akzeptabel sein. In der Notfallführung benötigt möglicherweise die Einsatzkonsole oder der autorisierte Einsatzleiter eine höhere Priorität. Für die öffentliche Sicherheit oder die industrielle Notfallreaktion kann die Prioritätssteuerung verhindern, dass wichtige Anweisungen durch gewöhnliche Gruppengespräche blockiert werden.

Bereitstellungsfaktoren, die die Stabilität beeinflussen

Vor der Bereitstellung sollte das Projektteam den Typ des Funksystems, die Kanalanzahl, die Architektur der Einsatzplattform, den SIP-Registrierungsmodus, die Audio-Pegelanforderungen, die PTT-Auslösemethode, die COR-Erkennungsmethode, die Netzwerkbedingungen und die Stromversorgungsumgebung ermitteln. Diese Details wirken sich direkt darauf aus, ob das endgültige System stabil und leicht zu warten ist.

Die Kanalzuordnung ist ein weiterer wichtiger Entwurfspunkt. Jeder Funkkanal sollte einen klaren Namen, eine SIP-Nummer, eine Einsatzgruppe und einen Betriebszweck haben. Beispielsweise kann ein Kanal für Wartung, ein anderer für Sicherheit, ein anderer für Notfallreaktion und ein weiterer für Tunnel- oder Anlagenbetrieb verwendet werden. Eine klare Zuordnung hilft Einsatzdisponenten, schnell das richtige Team anzurufen.

Auch die Audioeinstellung sollte sorgfältig vorgenommen werden. Funk-Audiopegel, Verstärkung der Einsatzplattform, Codec-Auswahl, Geräuschumgebung und Mikrofonabstand können die Sprachverständlichkeit beeinflussen. Wenn der Audiopegel zu niedrig ist, hören Einsatzbenutzer möglicherweise eine schwache oder unklare Sprache. Ist er zu hoch, kann es zu Verzerrungen kommen. Daher sind Feldtests vor der Projektabnahme notwendig.

Die Netzwerkplanung sollte nicht vernachlässigt werden. Wenn das ROIP-Gateway über verschiedene Gebäude, Standorte oder Netzsegmente hinweg bereitgestellt wird, sollte das Projekt Bandbreite, Verzögerung, Paketverlust, Firewall-Richtlinie, VLAN-Planung und sichere Fernverwaltung berücksichtigen. Sprachkommunikation reagiert empfindlich auf instabile Netzwerke, daher sollte das Gateway in einer Netzwerkumgebung platziert werden, die für Echtzeit-Audioübertragung geeignet ist.

Betriebs- und Wartungsaspekte

Eine zuverlässige ROIP-Lösung sollte nach der Bereitstellung einfach zu bedienen sein. Das Einsatzpersonal sollte wissen, welcher virtuelle Kanal welche Funkgruppe repräsentiert, und das Wartungspersonal sollte in der Lage sein, den Registrierungsstatus des Gateways, die Netzwerkverbindung, den Audioeingang, den Audioausgang, den PTT-Status und die funkseitige Signalerfassung zu überprüfen.

Für große Systeme ist es nützlich, eine Kanaltabelle, eine Verdrahtungstabelle, eine IP-Adresstabelle, eine SIP-Kontotabelle und eine Verfahrensanweisung zur Fehlerbehebung vorzubereiten. Diese Dokumente erleichtern die spätere Wartung, insbesondere wenn das System vom Projektteam an das tägliche Betriebsteam des Kunden übergeben wird.

Die Fernverwaltung kann ebenfalls den Wartungsdruck verringern. Wenn ein Gateway Webkonfiguration, Statusüberwachung, Protokollexport und Fernparametereinstellung unterstützt, können Ingenieure viele Probleme diagnostizieren, ohne sofort den Standort aufsuchen zu müssen. Dies ist wertvoll für Tunnel, Gewerbegebiete, Häfen, Energieanlagen und andere verteilte Umgebungen.

Empfohlener Lösungsansatz

Für Projekte, bei denen Einsatzdisponenten nur mit vorhandenen Funkkanälen sprechen müssen, ist das Sprachinterworking-Modell normalerweise ausreichend. Es ist einfach, direkt und leicht verständlich. Die Einsatzplattform ruft eine SIP-Nummer an, das Gateway verbindet sich mit dem Funkkanal, und die Funkbenutzer hören die Einsatzstimme.

Für Projekte, die eine einheitliche Gruppenkommunikation zwischen privaten Funkbenutzern und Public-Network-PoC-Benutzern benötigen, ist das zweite Modell besser geeignet. Es unterstützt eine breitere Kommunikationsintegration und hilft beim Aufbau eines öffentlich-privaten, konvergierten Einsatzsystems. Dies ist wertvoll für die Notfallreaktion, den städtischen Betrieb, Gewerbegebiete, den Verkehr, Energieanlagen und große Organisationen mit gemischten Kommunikationsnetzen.

In einigen fortgeschrittenen Projekten können beide Modi zusammen verwendet werden. Die Leitstelle kann den SIP-Sprachzugang für direkte Funkkanalrufe nutzen und gleichzeitig PoC-Benutzern und privaten Funkbenutzern ermöglichen, in gemeinsam genutzten Einsatzgruppen zu kommunizieren. Dieser hybride Ansatz hält das private Funksystem im Dienst und fügt gleichzeitig die Flexibilität von IP-Einsatz und Push-to-Talk-Kommunikation über Mobilfunknetze hinzu.

Die endgültige Auswahl sollte auf den Kommunikationszielen basieren und nicht nur auf der Anzahl der Geräte. Wenn die Anforderung ein einfacher Funkzugang ist, kann die Lösung leichtgewichtig bleiben. Wenn die Anforderung den Mehrteam-Einsatz, entfernte mobile Benutzer, Prioritätsbefehle, Aufzeichnung und Notfallkopplung umfasst, sollte das Projekt als konvergierte Einsatzarchitektur geplant werden.

Praktische Auswahlliste

• Sprachinterworking verwenden, wenn Einsatzdisponenten von einer SIP-basierten Kommandoplattform aus vorhandene Funkkanäle anrufen müssen.

• PoC-Verbindung verwenden, wenn private Funkbenutzer und Public-Network-Push-to-Talk-Benutzer in einer Einsatzumgebung kommunizieren müssen.

• Funkkompatibilität prüfen – einschließlich analoger Funkgeräte, DMR, PDT, TETRA, Seefunk, Flugfunk oder anderer spezieller Funksysteme.

• Kanalzuordnung planen, sodass jede Funkschnittstelle eine klare SIP-Nummer, einen Gruppennamen und einen Betriebszweck hat.

• PTT- und COR-Verhalten vor der Abnahme testen, um Sprechrechtskonflikte, verzögerte Freigabe oder Audioverlust zu vermeiden.

• Audioqualität durch echte Feldtests verifizieren, anstatt sich nur auf Konfigurationswerte zu verlassen.

• Wartungsdokumente vorbereiten – einschließlich Kanaltabellen, Verdrahtungsaufzeichnungen, SIP-Konten, IP-Adressen und Notfallwiederherstellungsschritten.

FAQ

Kann ein ROIP-Gateway sowohl analoge als auch digitale Funksysteme verbinden?

Ja. Die tatsächliche Kompatibilität hängt von der Funkschnittstelle und der Integrationsmethode ab. Viele Projekte verwenden ROIP-Gateways, um analoge Funkgeräte, digitale Bündelfunksysteme und andere industrielle Funkendgeräte über definierte Audio- und Steuerschnittstellen zu verbinden.

Muss eine Einsatzplattform das vorhandene Funknetz ersetzen?

Nein. Einer der Hauptvorteile der ROIP-Integration besteht darin, dass das vorhandene Funknetz weiterhin genutzt werden kann, während es mit einer IP-basierten Einsatzplattform oder einem Public-Network-Push-to-Talk-System verbunden wird.

Warum ist die PTT-Steuerung bei dieser Art der Integration wichtig?

Die PTT-Steuerung bestimmt, wann die Funkseite sendet und wann sie den Kanal freigibt. Ohne ordnungsgemäßes PTT- und Sprechrechtsmanagement kann es bei Benutzern zu blockierter Sprache, verzögerten Antworten oder überlappender Kommunikation kommen.

Ist SIP für jedes ROIP-Integrationsprojekt erforderlich?

SIP ist üblich, da viele Einsatzleitsysteme SIP-basiert sind. Einige Projekte können jedoch auch eine Nicht-SIP-Schnittstellenintegration erfordern, abhängig von der Einsatzplattform und dem angeschlossenen Push-to-Talk-System.

Welche Branchen benötigen diese Lösung häufig?

Diese Lösung wird häufig in der Notfallführung, der öffentlichen Sicherheit, im Transportwesen, in Tunneln, Industriegebieten, Energieanlagen, Häfen, Sicherheitsdiensten, Versorgungsbetrieben und anderen Umgebungen eingesetzt, in denen privater Funk und IP-Einsatzsysteme zusammenarbeiten müssen.

Was sollte vor der Projektabnahme getestet werden?

Der Abnahmetest sollte die SIP-Registrierung, Kanalrufe, PTT-Aktivierung, COR-Erkennung, Zwei-Wege-Audioqualität, Gruppenkommunikationsverzögerung, Prioritätsverhalten, Aufzeichnung, Netzwerkstabilität und die Wiederherstellung nach Strom- oder Netzwerkunterbrechungen abdecken.
