Ein RoIP-Gateway, auch bekannt als Radio-over-IP-Gateway, Funk-Gateway, Zweiweg-Funk-Gateway oder Push-to-Talk-Gateway, wird verwendet, um traditionelle Funkkommunikationssysteme mit IP-basierten Sprachplattformen zu verbinden. In vielen Projekten wandelt es Funkaudio- und Steuersignale in SIP- oder IP-Kommunikation um, sodass Zweiweg-Funkgeräte, Dispositionssysteme, Softswitch-Plattformen, SIP-Telefone, Public-Network-PTT-Plattformen und Leitstellen innerhalb eines Systems kommunizieren können.

Bei der Auswahl eines RoIP-Gateways konzentrieren sich viele Anwender auf Protokollunterstützung, Netzwerkverbindung, Audiocodec oder Kompatibilität mit der Dispositionsplattform. Die physikalische Schnittstelle auf der Funkseite ist jedoch ebenso wichtig. Die Schnittstelle bestimmt, ob das Gateway korrekt mit Handfunkgeräten, Fahrzeugfunkgeräten, Basisstationen, analogen Repeatern, digitalen Funksystemen und gemischten Funkumgebungen verbunden werden kann. Ein geeignetes Schnittstellendesign kann die Audioqualität verbessern, Verzögerungen reduzieren, die elektromagnetische Abschirmung verbessern und die Feldintegration vereinfachen.

Die Schnittstellenauswahl beginnt mit der Funkumgebung

Ein RoIP-Gateway arbeitet nicht allein. Es wird normalerweise über ein spezielles Kabel mit verschiedenen Arten von Funkgeräten verbunden. Das angeschlossene Gerät kann ein Handfunkgerät, ein Fahrzeugfunkgerät, eine Basisstation, ein Repeater oder ein professionelles mobiles Funkterminal sein. Unterschiedliche Funkmarken und verschiedene Kommunikationssysteme haben oft unterschiedliche Audiopegel, Steuerpin-Definitionen, Erdungsmethoden und Auslöselogiken.

Aus diesem Grund haben das Schnittstellen- und Kabeldesign einen großen Einfluss auf die tatsächliche Leistung eines RoIP-Gateways. Ein Gateway mag von außen einfach aussehen, aber eine stabile Funkintegration erfordert korrekte Signalanpassung, elektromagnetischen Schutz, Anpassung der Steuerlogik und Audiopegelanpassung. Wenn Kabel und Schnittstelle nicht geeignet sind, kann das System unter geringer Lautstärke, Rauschen, verzögerter Übertragung, fehlgeschlagener PTT-Steuerung, instabiler Auslösung oder schlechter Kompatibilität mit bestimmten Funkgeräten leiden.

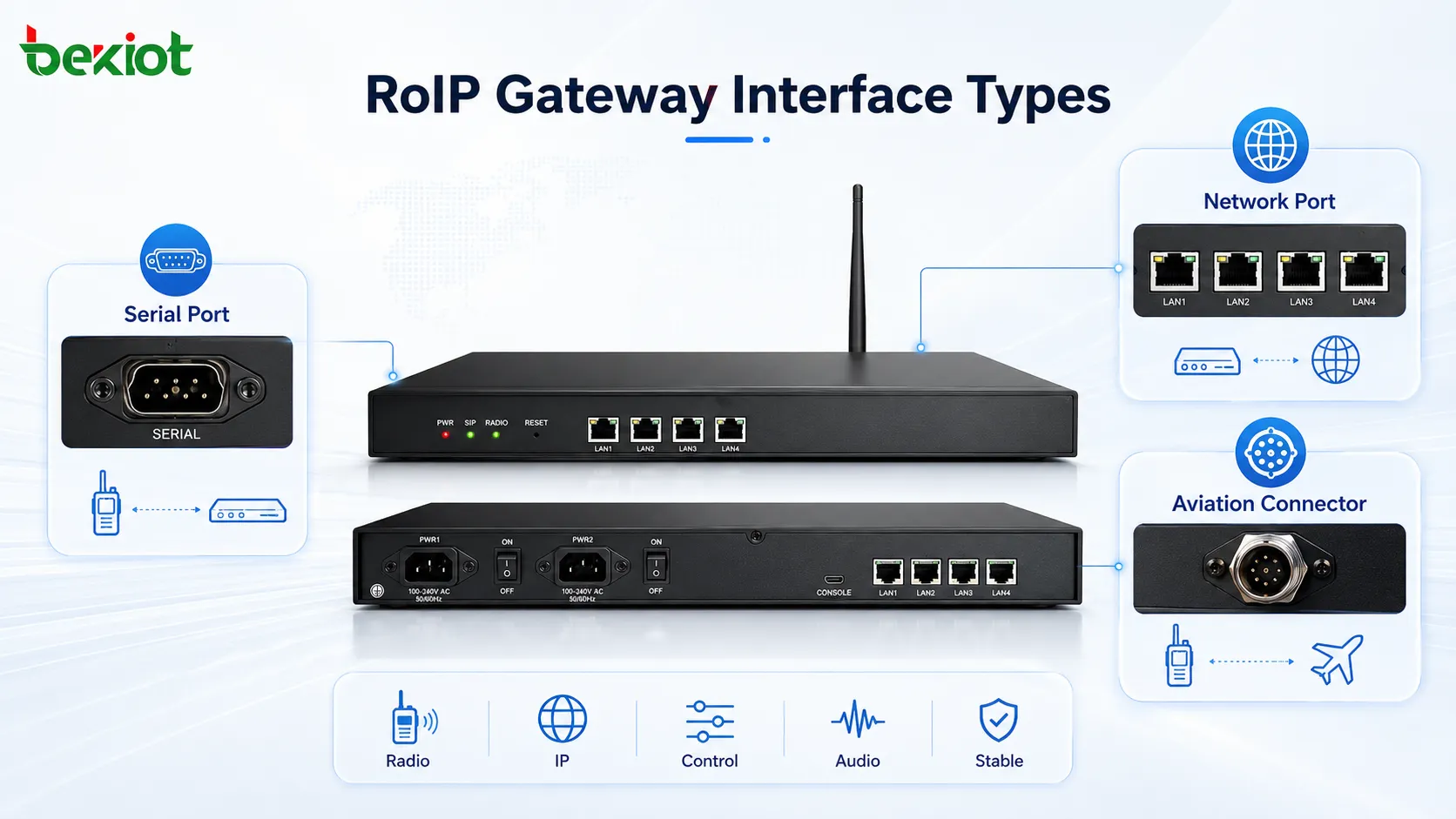

In realen Bereitstellungen werden RoIP-Gateway-Schnittstellen üblicherweise in verschiedene Typen unterteilt: serielle Schnittstellenverbindung, Netzwerkschnittstellenverbindung und Luftfahrtsteckverbinderverbindung. Luftfahrtsteckverbinder können auch verschiedene Stiftstrukturen verwenden, wie z.B. 5-polige, 6-polige oder 9-polige Designs. Jeder Schnittstellentyp hat seinen eigenen Anwendungsfall, und die beste Wahl hängt vom Funkgerät, der Feldumgebung, den erforderlichen Funktionen und der Integrationstiefe ab.

Serielle Schnittstellen für Steuerung und Geräteanpassung

Serielle Schnittstellen werden oft für die Steuersignalinteraktion, Konfiguration oder Gerätekommunikation verwendet. In einigen Funkschnittstellenanwendungen kann eine serielle Schnittstelle dem Gateway helfen, Statusinformationen mit externen Geräten auszutauschen oder einen Steuerungspfad für den Funkbetrieb bereitzustellen. Sie kann auch in Systemen verwendet werden, in denen das Funkgerät bestimmte Funktionen über serielle Kommunikation bereitstellt.

Der Vorteil serieller Schnittstellen besteht darin, dass sie in industriellen und Kommunikationsgeräten relativ verbreitet sind. Sie können in bestimmten Integrationsprojekten einfache Steuerlogik, Gerätebefehle oder Statusrückmeldungen unterstützen. Für Ingenieure, die mit Funksteuerungssystemen vertraut sind, kann die serielle Kommunikation nützlich sein, wenn das Projekt eine strukturierte Steuerung und nicht nur Audioübertragung erfordert.

Serielle Schnittstellen allein reichen jedoch normalerweise nicht aus, um die gesamte Funk-Gateway-Funktion zu erfüllen. Ein RoIP-Gateway benötigt weiterhin Audioeingang, Audioausgang, PTT-Steuerung, Erdung und manchmal COR- oder andere Detektionssignale. In Umgebungen mit starken Funksignalen müssen auch Kabelabschirmung und Steckerzuverlässigkeit berücksichtigt werden. Daher sind serielle Schnittstellen besser als Hilfsschnittstellen oder Steuerschnittstellen geeignet, nicht als einzige Verbindungsmethode auf der Funkseite.

Ethernet-Anschlüsse für IP-Vernetzung und Plattformzugang

Der Netzwerkanschluss ist die Kernschnittstelle auf der IP-Seite eines RoIP-Gateways. Über Ethernet kann das Gateway mit einem LAN, WAN, privaten Netzwerk, VPN, Dispositionsplattform, SIP-Server, IPPBX, Softswitch-System, Aufzeichnungsplattform oder Public-Network-PTT-System verbunden werden. Dies ist die Schnittstelle, die es der traditionellen Funkkommunikation ermöglicht, in die IP-Kommunikationsumgebung einzutreten.

In SIP-basierten Bereitstellungen ermöglicht der Netzwerkanschluss die Registrierung oder Verbindung des Funkkanals als IP-Kommunikationsressource. Eine Leitstelle kann dann Dispositionssoftware, SIP-Telefone, Softphones oder Unified-Kommunikationssysteme verwenden, um mit Funknutzern zu kommunizieren. Dies macht den Funkkanal einfacher zu verwalten, aufzuzeichnen, zu routen, zu überwachen und in andere Systeme zu integrieren.

Die Netzwerkschnittstelle ist auch für die standortübergreifende Kommunikation wichtig. Ein Funkkanal an einem Standort kann mit einem Gateway verbunden, über IP übertragen und dann mit einem anderen Funkkanal, einer Dispositionsplattform oder einem Kommunikationszentrum an einem anderen Standort verbunden werden. Dies ist einer der häufigsten Gründe für den Einsatz von RoIP in Industrieparks, Bergwerken, Verkehrsnetzen, Energieanlagen, Campusgeländen, Häfen, Notfallkommandosystemen und Projekten der öffentlichen Sicherheit.

Luftfahrtsteckverbinder für stabile Feldverkabelung

Luftfahrtsteckverbinder werden auf der Funkseite von RoIP-Gateways häufig verwendet, da sie eine stärkere und stabilere physikalische Verbindung bieten. Im Vergleich zu üblichen losen Kabelverbindungen bieten Luftfahrtsteckverbinder in der Regel eine bessere mechanische Verriegelung, zuverlässigeren Kontakt und bessere Unterstützung für abgeschirmte Kabel. Dies ist besonders nützlich in industriellen Umgebungen, mobilen Kommandofahrzeugen, Kontrollräumen, Geräteschränken und Funkanlagen mit hohen Störungen.

Funkgeräte können während der Übertragung starke elektromagnetische Störungen erzeugen. Übliche Handfunkgeräte können mit 2 W oder 5 W senden, während Fahrzeugfunkgeräte und Basisstationen mit 10 W oder mehr senden können. Einige Funksysteme können sogar Dutzende von Watt Sendeleistung erreichen. Wenn das Gateway-Kabel nicht ordnungsgemäß abgeschirmt ist, kann die gesendete HF-Energie das Gateway selbst stören und zu Rauschen, instabiler Auslösung, schlechter Audioqualität oder Kommunikationsausfall führen.

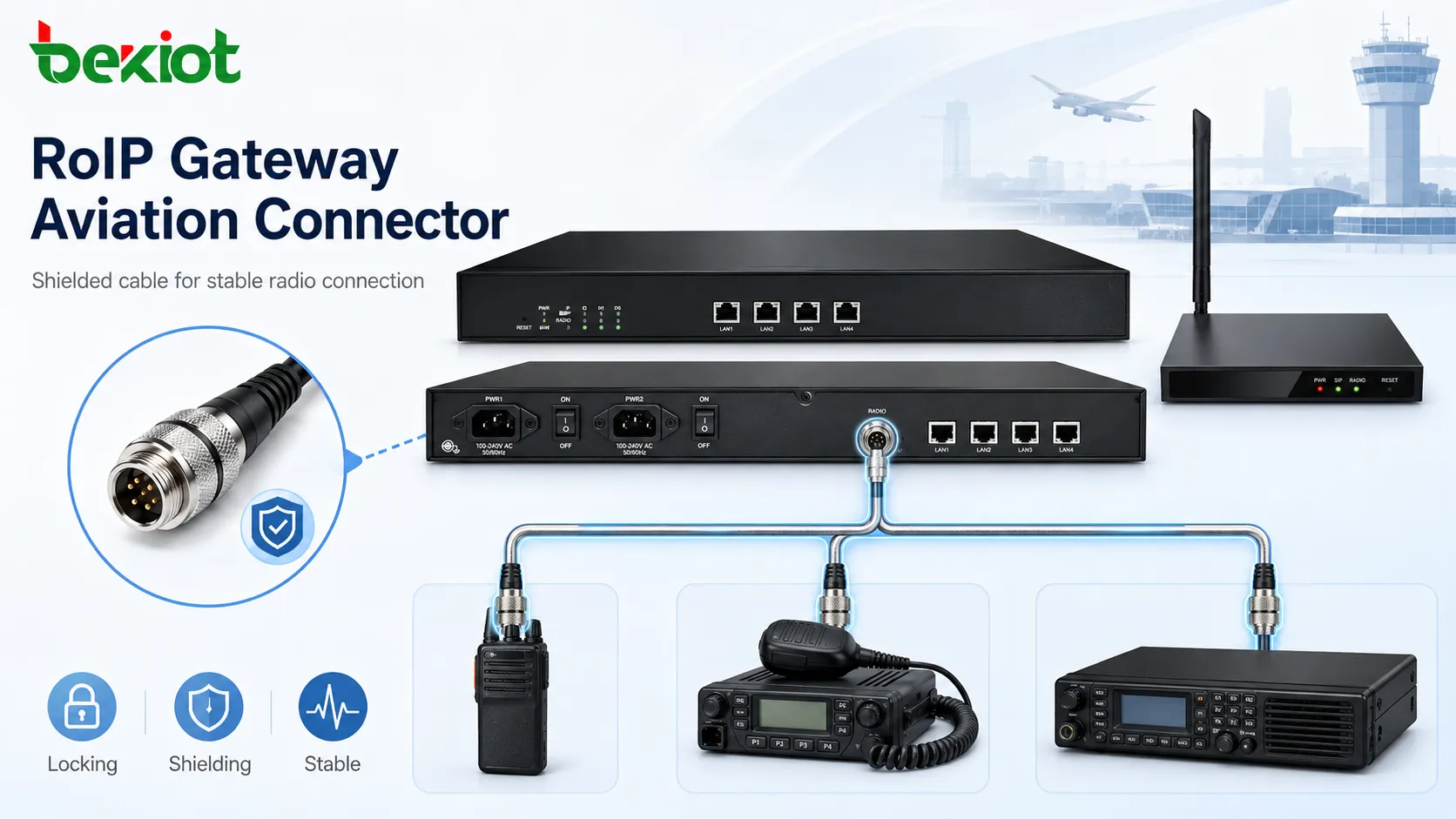

Ein abgeschirmter Luftfahrtsteckverbinder in Kombination mit einem geeigneten abgeschirmten Kabel kann Störungen auf dem Kabelabschnitt reduzieren und die Verbindungszuverlässigkeit verbessern. Dies ist ein Grund, warum Luftfahrtsteckverbinder in professionellen RoIP-Gateway-Bereitstellungen oft bevorzugt werden, wenn das Gateway mit leistungsstarken Fahrzeugfunkgeräten, VHF/UHF-Funksystemen oder komplexen Kommunikationsumgebungen verbunden werden muss.

Warum die Pin-Anzahl die verfügbaren Funktionen verändert

Luftfahrtsteckverbinder sind nicht alle gleich. Ein Verbinder kann je nach Gateway-Design und den erforderlichen Signaldefinitionen 5 Pins, 6 Pins, 9 Pins oder andere Strukturen verwenden. Die Anzahl der Pins wirkt sich direkt darauf aus, wie viele Audio-, Steuer- und Detektionssignale unterstützt werden können.

Für eine grundlegende Funkverbindung sind normalerweise vier Signaldefinitionen erforderlich: Audioeingang, Audioausgang, Masse und PTT-Steuerung. Mit diesen vier Leitungen kann das Gateway Audio an das Funkgerät senden, Audio vom Funkgerät empfangen, eine gemeinsame Massebereitstellung bieten und die Push-to-Talk-Übertragung auslösen.

Ein einfaches Vier-Signal-Design liefert jedoch möglicherweise nicht in jedem Projekt das beste Ergebnis. Einige Funkgeräte, insbesondere Fahrzeugfunkgeräte oder hochwertigere Funkendgeräte, können vollständigere Signaldefinitionen bieten. Wenn die Gateway-Schnittstelle diese Signale nicht bereitstellt, kann das System nützliche Funktionen wie schnellere Empfangsdetektion, genauere Auslösersteuerung, besseren Audioausgleich oder verbesserte Rauschleistung verlieren.

PTT-Steuerung und die Notwendigkeit präziser Auslösung

PTT, oder Push-to-Talk, ist eines der wichtigsten Steuersignale in einem RoIP-Gateway. Wenn die IP-Seite Sprache an die Funkseite senden muss, muss das Gateway das Funkgerät in den Sendemodus versetzen. Wenn das PTT-Timing nicht richtig gehandhabt wird, kann der erste Teil der Sprache abgeschnitten, verzögert oder verloren gehen.

Aus diesem Grund benötigen viele RoIP-Gateway-Systeme eine ordnungsgemäße PTT-Pufferung und Auslösersteuerung. Sprache muss möglicherweise für kurze Zeit gepuffert werden, bevor die Übertragung beginnt, damit das Funkgerät genügend Zeit hat, in den Sendestatus zu wechseln. Ohne dieses Design können Benutzer unvollständige Sprache hören, insbesondere wenn Dispositionsmitarbeiter sofort nach dem Drücken einer Sprechtaste sprechen.

Die PTT-Verkabelung muss mit den elektrischen Anforderungen des Funkgeräts übereinstimmen. Verschiedene Funkgeräte können unterschiedliche Auslöselogiken, Erdungsmethoden und Schnittstellendefinitionen verwenden. Eine flexible Gateway-Schnittstelle und ein gut gestaltetes Kabel können die Anpassung erleichtern und die Projektfehlerbehebungszeit verkürzen.

COR-Signale verbessern Reaktion und Detektion

COR, oft verstanden als Carrier Operated Relay oder Trägerdetektionssignal, ist nützlich, wenn RoIP-Gateways mit Fahrzeugfunkgeräten, Basisstationen oder Funksystemen verbunden werden, die einen Empfangsstatusausgang bereitstellen. COR ermöglicht es dem Gateway, genauer zu erkennen, wann das Funkgerät ein gültiges Signal empfängt.

Im Vergleich zur alleinigen Abhängigkeit von der VOX-Sprachaktivierung kann die COR-Auslösung Verzögerungen reduzieren und die Steuergenauigkeit verbessern. VOX hängt von der Detektion von Audioenergie ab, daher kann es durch Rauschen, schwache Sprache, Hintergrundgeräusche oder Empfindlichkeitseinstellungen beeinträchtigt werden. COR bietet ein klareres elektrisches Statussignal vom Funkgerät und macht die Gateway-Reaktion vorhersagbarer.

In Anwendungen wie Kommandodisposition, Notfallkommunikation, industrieller Koordination und Public-Network-PTT-Verbindung sind reduzierte Verzögerung und genaue Kanaldetektion wichtig. Daher kann ein Verbinder mit ausreichend Pins zur Unterstützung von COR-Signalen besser für die professionelle RoIP-Integration geeignet sein.

Symmetrische Audioleitungen verbessern die Klangqualität

Bei einfachen Funkverbindungen können Audioeingang und -ausgang nur unsymmetrische Signaldefinitionen verwenden. Dies kann für einige Geräte funktionieren, ist aber möglicherweise nicht ideal für hochwertigere Funkgeräte oder Umgebungen mit starken Störungen. Einige professionelle Funkgeräte bieten positive und negative Audiosignalleitungen für Mikrofoneingang und Lautsprecherausgang.

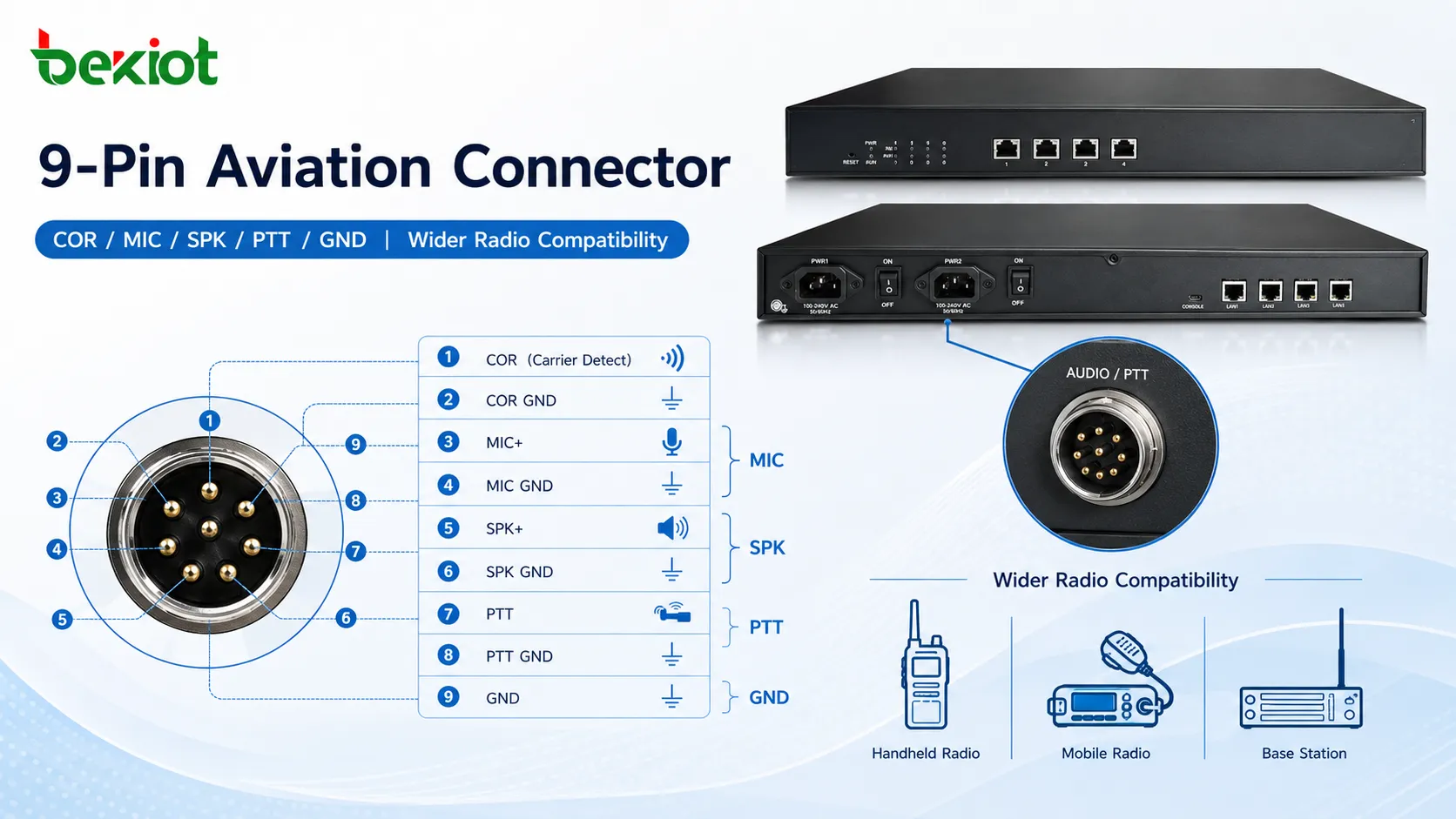

Ein 9-poliges Luftfahrtsteckverbinder-Design kann vollständigere Signaldefinitionen bieten, wie z.B. COR+, COR-, MIC+, MIC-, SPK+, SPK-, PTT und Masse. Diese Definitionen ermöglichen es dem Gateway, sich an mehr Funktypen anzupassen und eine bessere Audiobeschaltung zu unterstützen. Sie helfen auch, das Risiko von geringer Lautstärke, schlechter Klangqualität, instabilen Audiopegeln oder fehlgeschlagener Verbindung mit bestimmten professionellen Funkgeräten zu verringern.

Wenn ein Gateway nur einen einfacheren 5-poligen oder 6-poligen Verbinder ohne negative Audiosignaldefinitionen bietet, können einige Funkgeräte möglicherweise noch funktionieren, aber das Ergebnis ist möglicherweise nicht ideal. In einigen Fällen kann das Funkgerät eine geringe Ausgangslautstärke, verzerrtes Audio, hohe Rauschpegel oder unvollständige Kompatibilität aufweisen. Für Projekte mit mehreren Funkmarken oder hochwertigen Endgeräten kann eine reichhaltigere Pin-Definition die Integration zuverlässiger machen.

Vergleich der gängigen Schnittstellenoptionen

Anpassung der Schnittstellen an Projektszenarien

Der beste Schnittstellentyp hängt vom tatsächlichen Bereitstellungsszenario ab. Wenn das Projekt nur eine einfache Verbindung zu einem einfachen Handfunkgerät benötigt, kann ein einfacherer Verbinder ausreichen. Wenn das Projekt Fahrzeugfunkgeräte, leistungsstarke Funkstationen oder mehrere Funkmodelle verbinden muss, ist eine vollständigere Luftfahrtsteckverbinder-Schnittstelle oft praktischer.

Wenn das Ziel darin besteht, Funknutzer mit SIP-Telefonen, Dispositionskonsolen, IP-Intercom-Terminals oder Public-Network-PTT-Plattformen zu verbinden, müssen auch die Ethernet- und SIP-Seite sorgfältig geplant werden. Das Gateway sollte stabile IP-Kommunikation, klare Audioverarbeitung, korrekte Signalisierungsumwandlung und zuverlässiges Kanalmanagement unterstützen.

Wenn das System mehrere Funkanschlüsse, kanalübergreifende Verbindungen, Sprechgruppen, Fernsteuerung, Zugang zu Überwachungsplattformen oder Multicast-Kommunikation unterstützen muss, sollte die Schnittstellenauswahl zusammen mit der Softwareplattform betrachtet werden. Eine gute RoIP-Lösung besteht nicht nur aus einem Verbinder; es geht um die Abstimmung von Funkverkabelung, Netzwerkübertragung, Dispositionslogik und Arbeitsablauf.

Audioanpassung und Felddebugging sind wichtig

Verschiedene Funkgeräte haben oft unterschiedliche Mikrofoneingangspegel, Lautsprecherausgangspegel, Impedanzeigenschaften und Erdungsmethoden. Selbst wenn die Pin-Definition des Verbinders korrekt ist, muss das Audio möglicherweise noch angepasst werden. Eingangsverstärkung, Ausgangsverstärkung, VOX-Empfindlichkeit, Auslöseschwelle und PTT-Pufferzeit können alle die endgültige Kommunikationsqualität beeinflussen.

Bei der professionellen RoIP-Bereitstellung sollte das Gateway eine flexible Audioabstimmung unterstützen. Eine einstellbare Verstärkung hilft bei Problemen wie leiser Sprache, übermäßiger Lautstärke, Verzerrung oder Hintergrundgeräuschen. Die VOX-Empfindlichkeitsanpassung kann dem System helfen, Sprache genauer zu erkennen, wenn COR nicht verfügbar ist. Die PTT-Sprachpufferung kann das Abschneiden von Sprache zu Beginn der Übertragung reduzieren.

Feldtests sind vor der endgültigen Lieferung erforderlich. Ingenieure sollten den Audioempfang, das Audiosenden, das PTT-Timing, die COR-Detektion, die Verzögerung, den Geräuschpegel, die Kabelabschirmung und die Langzeitstabilität testen. Für Projekte mit Notfalldisposition oder industrieller Sicherheitskommunikation ist dieser Testprozess besonders wichtig.

Integration mit SIP und breiteren Kommunikationssystemen

Auf der Plattformseite verwenden viele RoIP-Gateways SIP, um Funkkanäle mit IP-Kommunikationssystemen zu verbinden. Die SIP-Unterstützung ermöglicht es Funknutzern, mit SIP-Telefonen, IP-Dispositionskonsolen, IPPBX-Systemen, Softswitch-Plattformen und Aufzeichnungsservern zu kommunizieren. Sie macht den Funkkanal auch einfacher in eine einheitliche Kommunikationsarchitektur zu integrieren.

In einigen Projekten müssen RoIP-Gateways auch DTMF-Signalisierung, Multicast, Integration von Überwachungsplattformen, Webverwaltung, Statusanzeige und Audiotestwerkzeuge unterstützen. Diese Funktionen helfen dem Gateway, mehr als nur ein einfacher Audiokonverter zu sein. Es kann ein gesteuerter Kommunikationsknoten innerhalb eines größeren Dispositions- oder Kommandosystems werden.

Dies ist nützlich, wenn die Funkkommunikation mit Videoüberwachung, Alarmsystemen, industriellen Kontrollräumen, Public-Network-Intercom-Plattformen oder Notfallkommandozentralen verbunden werden muss. Die Gateway-Schnittstelle bestimmt, ob das Funkgerät physikalisch verbunden werden kann, während die Protokoll- und Softwarefunktionen bestimmen, ob das System effizient verwaltet werden kann.

Praktische Auswahlprinzipien

Bei der Auswahl einer RoIP-Gateway-Schnittstelle besteht der erste Schritt darin, den Funktyp zu bestätigen. Handfunkgeräte, Fahrzeugfunkgeräte, Basisstationen, analoge Repeater und digitale Funksysteme können unterschiedliche Kabel und Signaldefinitionen erfordern. Der zweite Schritt besteht darin, zu prüfen, ob das Projekt nur grundlegendes Audio und PTT benötigt oder ob es auch COR, symmetrische Audioleitungen, Einschubdetektion oder erweiterte Auslösersteuerung benötigt.

Der dritte Schritt besteht darin, die elektromagnetische Umgebung zu bewerten. Wenn das Funkgerät eine höhere Sendeleistung verwendet, wie z.B. 10 W oder mehr, oder wenn die Geräte in der Nähe von HF-Geräten, industriellen Stromversorgungssystemen oder langen Kabelwegen installiert sind, sind abgeschirmte Luftfahrtsteckverbinder normalerweise sicherer als lose oder schlecht abgeschirmte Verkabelungen.

Der letzte Schritt besteht darin, die zukünftige Erweiterung zu berücksichtigen. Ein Projekt kann mit einem Funkkanal beginnen, aber später mehr Funkanschlüsse, SIP-Integration, Public-Network-PTT-Zugang, Aufzeichnung, Überwachung oder Kommandodisposition erfordern. Die Wahl eines Schnittstellendesigns mit reichhaltigerer Signalunterstützung kann spätere Austausch- und Neukonstruktionskosten reduzieren.

Fazit

Die RoIP-Gateway-Schnittstellentypen umfassen serielle Schnittstellen, Ethernet-Anschlüsse und Luftfahrtsteckverbinder-Schnittstellen. Serielle Schnittstellen werden hauptsächlich für die Steuerung oder Hilfskommunikation verwendet. Ethernet-Anschlüsse verbinden das Gateway mit IP-Netzwerken, SIP-Systemen, Dispositionsplattformen und Public-Network-PTT-Diensten. Luftfahrtsteckverbinder werden häufig für die Funkseitenverkabelung verwendet, da sie eine stärkere physikalische Verbindung, bessere Abschirmung und vollständigere Signaldefinitionen bieten.

Für die grundlegende Funkverbindung können Audioeingang, Audioausgang, Masse und PTT ausreichen. Für die professionelle Funkintegration, insbesondere mit Fahrzeugfunkgeräten, Basisstationen, leistungsstarken Funkgeräten oder mehreren Funkmarken, können COR-Signale und symmetrische Audio-Definitionen die Kompatibilität, Reaktionsgeschwindigkeit und Audioqualität erheblich verbessern.

In praktischen Projekten sollte die Schnittstelle nicht nur nach Aussehen oder Pin-Anzahl ausgewählt werden. Die richtige Wahl hängt vom Funktyp, der Sendeleistung, der elektromagnetischen Umgebung, den erforderlichen Steuersignalen, der SIP-Integration, dem Dispositions-Workflow und den zukünftigen Erweiterungsanforderungen ab. Eine gut gestaltete RoIP-Gateway-Schnittstelle hilft traditionellen Funksystemen, stabil, verwaltbar und bereit für die IP-basierte Kommunikation zu werden.
