Ein SIP-Säulenlautsprecher kann weit mehr als nur Durchsagen von einem dedizierten Beschallungscontroller abzuspielen. Wenn er um standardisierte SIP-Signalisierung und IP-Audioübertragung herum konzipiert wird, wird der Lautsprecher zu einem Netzwerk-Kommunikationsendpunkt, der mit IP-Telefonen, IP-PBX-Systemen, einheitlichen Kommunikationsplattformen, Einsatzkonsolen, Voice-Gateways und anderen SIP-basierten Geräten interagieren kann. Dies macht es möglich, Paging- und Beschallungsfunktionen in dasselbe Netzwerk zu integrieren, das für die betriebliche Sprachkommunikation genutzt wird.
Der Schlüssel zu einer erfolgreichen Bereitstellung liegt nicht einfach darin, zu bestätigen, dass zwei Geräte das Etikett „SIP-kompatibel“ tragen. Eine zuverlässige Interoperabilität hängt davon ab, wie Signalisierung, Medienaushandlung, Audiocodecs, Netzwerktransport, Sicherheitsrichtlinien und Anrufverhalten auf beiden Seiten implementiert sind. Eine praktikable Lösung beginnt daher mit dem gesamten Kommunikationspfad und nicht mit dem Lautsprecher allein.
Wie sich Netzwerk-Paging in die SIP-Architektur einfügt
SIP (Session Initiation Protocol) ist ein Signalisierungsprotokoll auf Anwendungsebene, das zum Aufbau, zur Änderung und zum Beenden von Multimedia-Kommunikationssitzungen verwendet wird. In einer Paging-Umgebung übernimmt SIP die Steuerung der Sitzung selbst, während der eigentliche Sprachstrom normalerweise separat über RTP übertragen wird.
Diese Trennung ist wichtig, wenn man eine IP-Beschallungslösung entwirft. Die SIP-Plattform muss nicht jeden Teil der Audiokonversation direkt transportieren; stattdessen koordiniert sie Endpunkte, bestimmt, wohin eine Sitzung geliefert werden soll, und handelt die für die Kommunikation erforderlichen Medienparameter aus.
Eine typische Paging-Sitzung kann damit beginnen, dass ein IP-Telefon, eine Einsatzkonsole oder eine Softwareplattform eine INVITE-Anfrage an den Lautsprecher sendet. Der empfangende Endpunkt antwortet gemäß seiner konfigurierten Anrufrichtlinie. Sobald die Sitzung angenommen wird, werden über SDP Informationen ausgetauscht, um Medienparameter wie den unterstützten Audiocodec, die IP-Adresse und den RTP-Port festzulegen.
Der Sprachstrom kann dann über RTP zwischen den beteiligten Endpunkten übertragen werden. RTCP kann zusammen mit RTP verwendet werden, um Informationen zur Übertragungsqualität bereitzustellen. Wenn die Paging-Sitzung endet, beendet eine SIP-Signalisierung wie eine BYE-Anfrage die Sitzung und gibt die zugehörigen Kommunikationsressourcen frei.
Diese Architektur ermöglicht es dem Lautsprecher, an einer standardisierten IP-Kommunikationsumgebung teilzunehmen, anstatt als isolierter analoger Lautsprecher zu arbeiten. Sie gibt Systemdesignern auch mehr Freiheit, Paging mit Telefonie, Einsatzsteuerung, Notfallbenachrichtigung und operativer Kommunikation zu kombinieren.
Was die Geräteinteroperabilität bestimmt
Zwei Produkte, die SIP unterstützen, garantieren nicht automatisch vollständige funktionale Kompatibilität. SIP bietet den Signalisierungsrahmen, aber die tatsächliche Interoperabilität hängt vom Zusammenwirken mehrerer Ebenen ab.
SIP-Registrierung und Anrufsteuerung
Die erste Voraussetzung ist eine erfolgreiche Registrierung oder direkte SIP-Kommunikation zwischen dem Lautsprecher und dem ausgewählten Server oder der Kommunikationsplattform. Das System sollte die für den Anrufaufbau, die Bestätigung und die Beendigung erforderliche Signalisierung korrekt verarbeiten.
Grundlegende Methoden wie INVITE, ACK, BYE und OPTIONS sind bei Interoperabilitätstests besonders relevant. Erweiterte Funktionen sollten separat bewertet werden, da verschiedene Plattformen optionale SIP-Methoden auf unterschiedliche Weise implementieren können.
SDP- und Codec-Aushandlung
SDP wird während des Sitzungsaufbaus verwendet, um die verfügbaren Medienparameter zu beschreiben. Selbst wenn die Signalisierung gelingt, kann Audio fehlschlagen, wenn sich die beiden Endpunkte nicht auf einen gemeinsamen Codec oder eine gemeinsame Medienkonfiguration einigen können.
Übliche Sprachcodecs in SIP-Kommunikationsumgebungen sind G.711 und G.722, während je nach Endpunkt und Plattform auch andere Codecs unterstützt werden können. Das Bereitstellungsteam sollte vor der Inbetriebnahme des Systems eine überlappende Codec-Menge bestätigen.
RTP-Medienrouting
SIP-Signalisierung und RTP-Audio folgen nicht notwendigerweise genau dem gleichen Netzwerkpfad. Ein Lautsprecher kann sich erfolgreich registrieren, aber keinen Ton erzeugen, wenn der RTP-Verkehr von einer Firewall blockiert, zwischen VLANs falsch weitergeleitet oder von NAT falsch übersetzt wird.
Aus diesem Grund sollten Interoperabilitätstests immer sowohl die Signalisierung als auch die tatsächliche Audioübertragung überprüfen. Es reicht nicht aus, nur zu prüfen, ob eine Nebenstelle im SIP-Server als online angezeigt wird.
Transport- und Sicherheitsrichtlinien
SIP-Umgebungen können je nach Systemanforderungen UDP, TCP oder verschlüsselte Signalisierung verwenden. Bei Projekten, bei denen die Sprachsicherheit wichtig ist, kann der Medienverkehr auch durch SRTP geschützt werden.
Beide Enden benötigen kompatible Transport- und Verschlüsselungseinstellungen. Wenn die PBX verschlüsselte Signalisierung erfordert, aber ein Feldendpunkt nur für unverschlüsseltes SIP konfiguriert ist, können Registrierung und Anrufaufbau fehlschlagen, obwohl beide Produkte technisch SIP unterstützen.

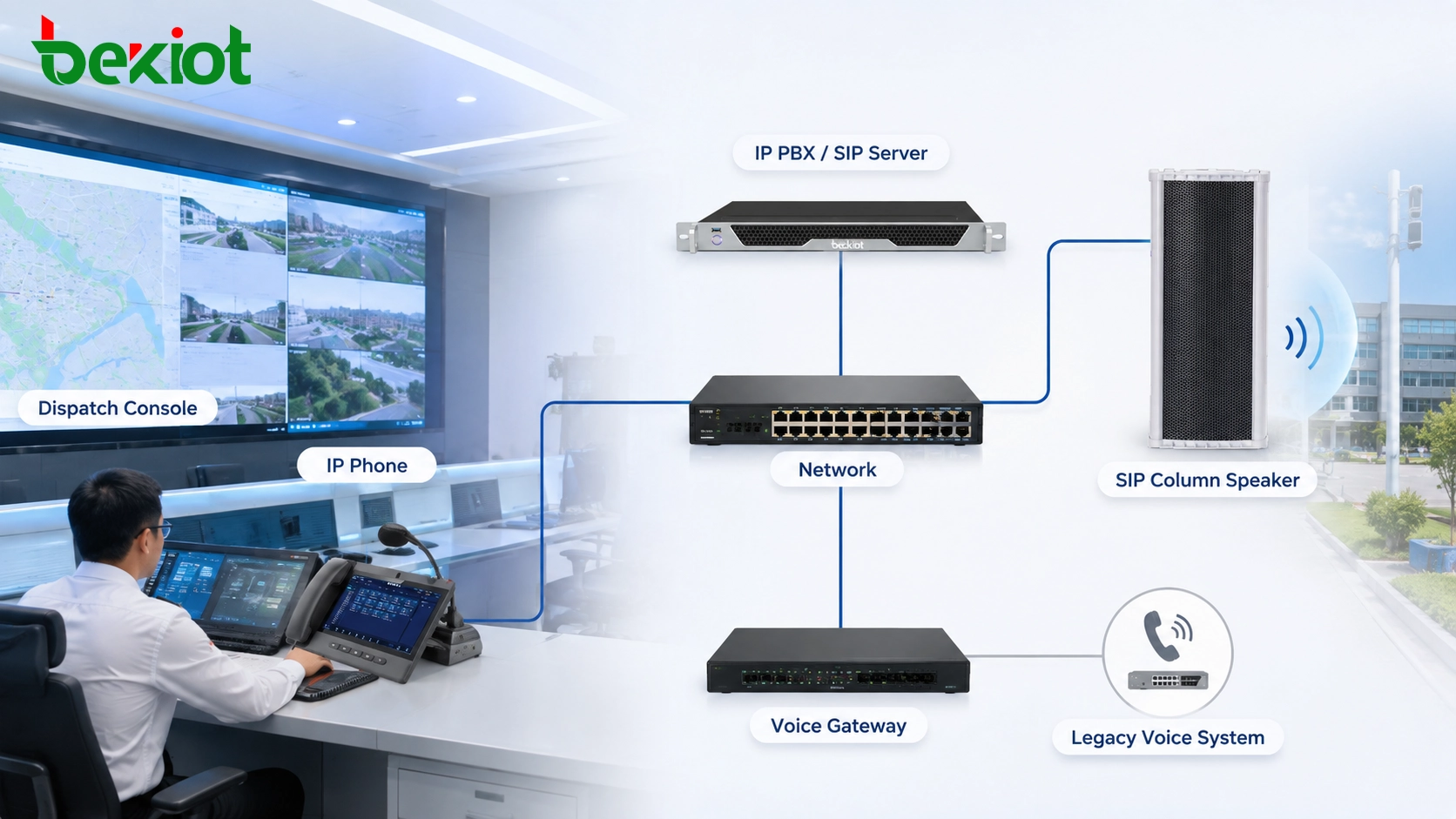

Gängige Systeme, die angebunden werden können
Einer der Hauptvorteile von SIP-basiertem Audio ist die Möglichkeit, Beschallungsendpunkte mit bereits in der Organisation vorhandenen Kommunikationssystemen zu verbinden. Die genauen verfügbaren Funktionen hängen von der Plattform ab, aber mehrere Gerätekategorien werden in diesen Projekten häufig verwendet.
IP-Telefone
SIP-IP-Telefone können eine einfache Paging-Quelle darstellen. Ein Benutzer kann die einem einzelnen Lautsprecher, einer Paging-Gruppe oder einem Broadcast-Dienst zugewiesene Durchwahl wählen und direkt über den Hörer oder das Freisprechmikrofon sprechen.
Dieser Ansatz ist nützlich für Empfangstresen, Sicherheitsräume, Wartungsbüros, Kontrollräume und andere Orte, an denen Mitarbeiter bereits IP-Telefone verwenden. Er macht es überflüssig, für jeden gewöhnlichen Ansagepunkt ein dediziertes Paging-Mikrofon bereitzustellen.
IP-PBX und SIP-Server
Eine IP-PBX oder ein SIP-Server kann als zentrale Anrufsteuerungsebene fungieren. Lautsprecher können als SIP-Endpunkte verwaltet werden, während Telefone, Konsolen und andere Endgeräte über Durchwahlnummern oder Paging-Gruppen die gewünschten Bereiche erreichen.
Diese Architektur ist besonders praktisch für Organisationen, die bereits ein unternehmenseigenes Sprachnetz betreiben. Paging kann hinzugefügt werden, ohne eine völlig separate Signalisierungsinfrastruktur aufzubauen.
Einheitliche Kommunikationsplattformen
Eine einheitliche Kommunikationsplattform kann Sprachkommunikation, Paging und Betriebsabläufe über eine gemeinsame Steuerungsumgebung verbinden. Anstatt Telefonie und Rundfunk völlig unabhängig voneinander zu halten, können Administratoren Benutzer, Endgerätegruppen und Kommunikationsberechtigungen nach Abteilungen, Standorten oder Betriebszonen organisieren.
In einem mehrteiligen Campus beispielsweise kann dieselbe Plattform sowohl interne Routineanrufe unterstützen als auch gezielte Sprachanweisungen an ausgewählte Bereiche liefern.
Einsatz- und Leitsysteme
Industrieanlagen, Verkehrseinrichtungen, Versorgungsbetriebe und große Campusgelände benötigen oft mehr als nur einfache Telefon-Paging-Funktionen. Ein Einsatzsystem kann eine visuelle Oberfläche zur Auswahl von Zonen, zum Rufen von Feldendpunkten und zur Koordination der Kommunikation während betrieblicher oder Notfallereignisse bieten.
Wenn SIP-Lautsprecher an diese Umgebung angebunden werden, können Disponenten das Kommunikationsnetz nutzen, um Sprachanweisungen über einzelne Telefonbenutzer hinaus auszudehnen und Arbeitsbereiche zu erreichen, in denen eine Lautsprecherbeschallung effektiver ist.
Voice-Gateways
Voice-Gateways sind nützlich, wenn ein Projekt vorhandene analoge oder netzseitige Kommunikationsressourcen beibehalten muss. Sie können eine Schnittstelle zwischen der älteren Sprachinfrastruktur und der IP-Kommunikationsumgebung bieten.
Dies ist besonders in schrittweisen Modernisierungsprojekten wertvoll. Eine Organisation muss nicht unbedingt alle vorhandenen Sprachressourcen ersetzen, bevor sie SIP-Paging einsetzt. Stattdessen können Gateways helfen, ältere Systeme zu überbrücken, während IP-Endpunkte schrittweise eingeführt werden.

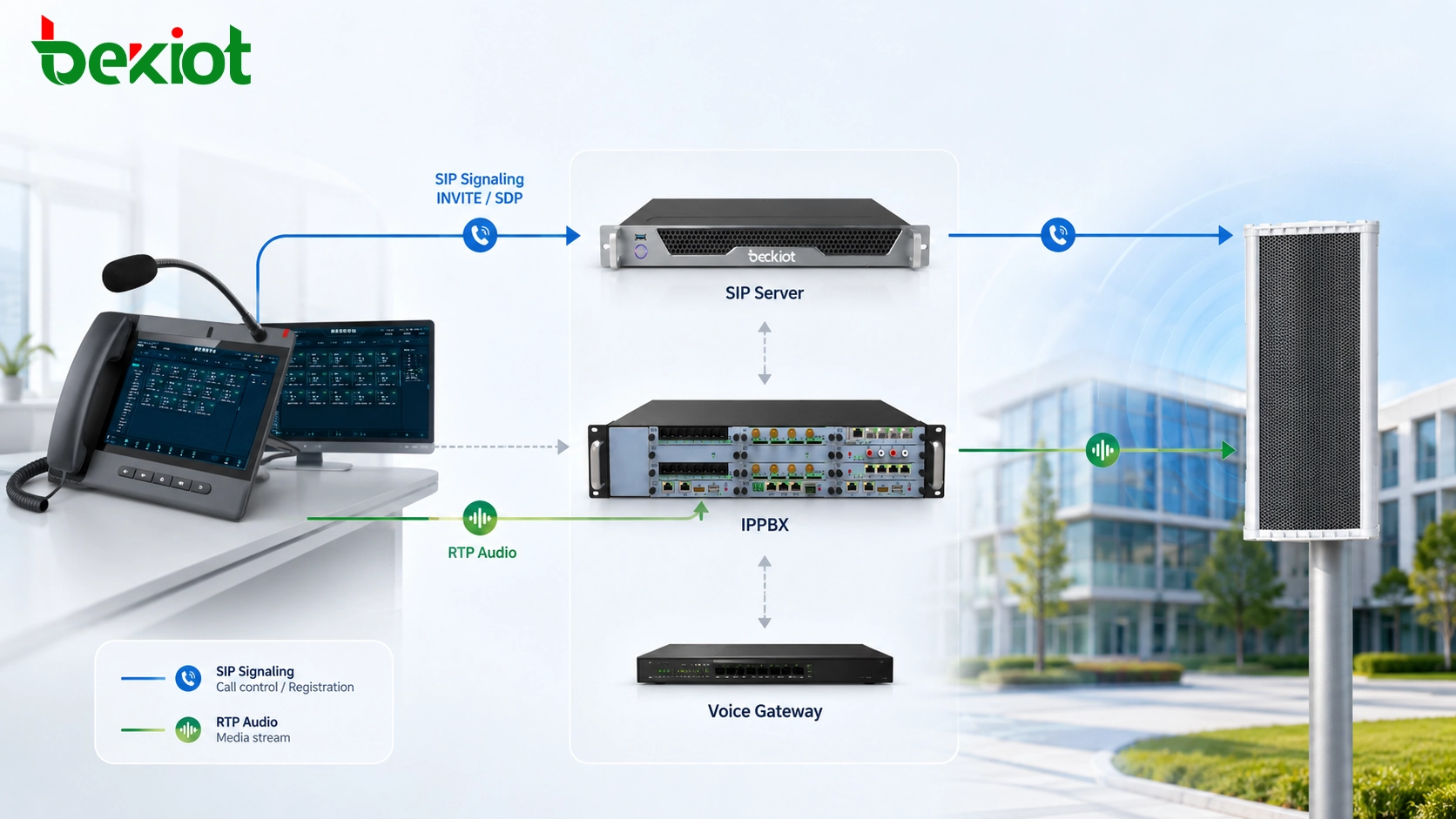

Von der Anrufsignalisierung zur Audiozustellung
Eine nützliche Methode zur Bewertung einer SIP-Paging-Lösung besteht darin, eine Durchsage vom Bediener bis zum endgültigen Lautsprecher zu verfolgen, anstatt jedes Gerät einzeln zu betrachten.
Der Prozess beginnt normalerweise, wenn ein Bediener ein Ziel auswählt. Dies kann eine einzelne Lautsprecher-Durchwahl, eine vordefinierte Paging-Gruppe, eine Gebäudezone oder ein auf der Kommunikationsplattform konfigurierter Broadcast-Dienst sein.
Das System baut dann die SIP-Sitzung auf. Während dieser Phase tauschen der rufende Endpunkt und der empfangende Lautsprecher Signalisierungsinformationen aus und handeln über SDP kompatible Medieneinstellungen aus. Wenn das Ziel für automatische Annahme konfiguriert ist, kann der Audiopfad geöffnet werden, ohne dass am Lautsprecher eine manuelle Bedienung erforderlich ist.
Sobald die Sitzung aktiv ist, wird der Sprachstrom über RTP übertragen. Diese Trennung zwischen Signalisierung und Medien gibt dem Netzwerkdesigner Flexibilität, bedeutet aber auch, dass Firewall-Richtlinien, Routing-Tabellen und VLAN-Konfigurationen beide Verkehrsarten berücksichtigen müssen.
Wenn die Durchsage beendet ist, wird die SIP-Sitzung beendet und der Lautsprecher kehrt in den Bereitschaftszustand zurück. Derselbe Endpunkt kann dann eine weitere Routine-Durchsage, eine geplante Benachrichtigung oder eine Nachricht mit höherer Priorität gemäß der vom Gesamtsystem implementierten Logik empfangen.
Entwurf einer zuverlässigen Bereitstellung
Die SIP-Interoperabilität ist nur ein Teil einer zuverlässigen Beschallungslösung. Netzwerkdesign, Lautsprecherplatzierung, Verwaltungsrichtlinien und Betriebsverfahren bestimmen, ob das System nach der Installation an einem realen Standort nutzbar bleibt.
Planen Sie Zonen, bevor Sie Nebenstellen vergeben
Die Gruppierung der Lautsprecher sollte dem physischen und betrieblichen Aufbau des Standorts folgen. Ein Campus könnte separate Gruppen für Lehrgebäude, Außenbereiche und Servicezonen verwenden, während eine Industrieanlage die Lautsprecher nach Werkstätten, Ladebereichen, Lagerhallen oder Versorgungszonen organisieren kann.
Eine logische Namens- und Nummerierungsstruktur von Anfang an erleichtert den späteren Betrieb erheblich. Bediener sollten ein Ziel identifizieren können, ohne sich nicht zusammenhängende Nebenstellemnummern merken zu müssen.
Geben Sie dem Sprachverkehr die richtige Netzwerkpriorität
Paging-Verkehr konkurriert mit gewöhnlichen Geschäftsdaten, wenn beide dieselbe IP-Infrastruktur teilen. Netzwerküberlastung, übermäßiger Jitter und Paketverlust können die Sprachverständlichkeit beeinträchtigen, selbst wenn die SIP-Sitzung selbst verbunden bleibt.
Daher können QoS-Richtlinien verwendet werden, um Echtzeit-Sprachverkehr zu priorisieren. DSCP und differenzierte Dienste werden häufig in Betracht gezogen, wenn das Netzwerk Paging zusammen mit Video, Büroverkehr, Überwachungsdaten und anderen Diensten übertragen muss.
Überprüfen Sie das Verhalten von Firewall und NAT
Mehrstandortsysteme erfordern oft die Kommunikation über geroutete Netzwerke, Sicherheitszonen oder WAN-Verbindungen. SIP-Signalisierungsports und RTP-Medienbereiche müssen in das Netzwerkdesign einbezogen werden, und das NAT-Verhalten sollte bewertet werden, wenn Endpunkte über übersetzte Adressräume hinweg kommunizieren.
Ein häufiger Fehler bei der Inbetriebnahme ist es, eine erfolgreiche SIP-Registrierung zu bestätigen, während der Rückaudio-Pfad ignoriert wird. End-to-End-Tests sollten überprüfen, ob die Sprache unter denselben Routing-Bedingungen, die während des Normalbetriebs herrschen, jede vorgesehene Zone erreicht.
Trennen Sie Routine- und Notfall-Workflows
Routineansagen und Notfallmeldungen dienen unterschiedlichen betrieblichen Zwecken. Das tägliche Paging kann Schichtmitteilungen, Besucherinformationen oder Serviceankündigungen umfassen, während Notfallrundfunk möglicherweise größere Bereiche mit höherer betrieblicher Priorität erreichen muss.
Die Kommunikationsplattform sollte daher definieren, wer welche Art von Ansage initiieren kann, welche Ziele für jeden Benutzer verfügbar sind und wie konkurrierende Audiositzungen behandelt werden.
Wählen Sie Feldgeräte entsprechend der Installationsumgebung
Ein erfolgreiches SIP-Netzwerk kann ungeeignete Feldhardware nicht ausgleichen. Außen- und halboffene Standorte erfordern Lautsprecher, die für Staub, Feuchtigkeit und wechselnde Umgebungsbedingungen ausgelegt sind, während Innenräume möglicherweise kompakte Installation und Sprachabdeckung priorisieren.
Für Projekte, die einen außentauglichen Netzwerk-Audioendpunkt erfordern, integriert der Becke Telcom SK03-SIP einen 30-W-Digitalverstärker mit IP65-Schutz und SIP-basierter Kommunikation. Er unterstützt zwei SIP-Leitungen sowie gängige SIP- und RTP-Medienfunktionen und eignet sich daher für verteilte Paging-Anwendungen, bei denen ein kompakter Säulenlautsprecher bevorzugt wird.
SIP-Außenlautsprecher wasserdicht als Säule – SK03-SIP 30W SIP PA-Säulenlautsprecher
In einer Gesamtlösung sollte der Feldlautsprecher zusammen mit der SIP-Plattform, dem Netzwerkdesign und dem Abdeckungsplan ausgewählt werden. Die Nennleistung allein bestimmt nicht die Leistung; Montageposition, Hintergrundgeräusche, Hördistance und die akustischen Eigenschaften des Standorts beeinflussen ebenfalls die Sprachverständlichkeit.

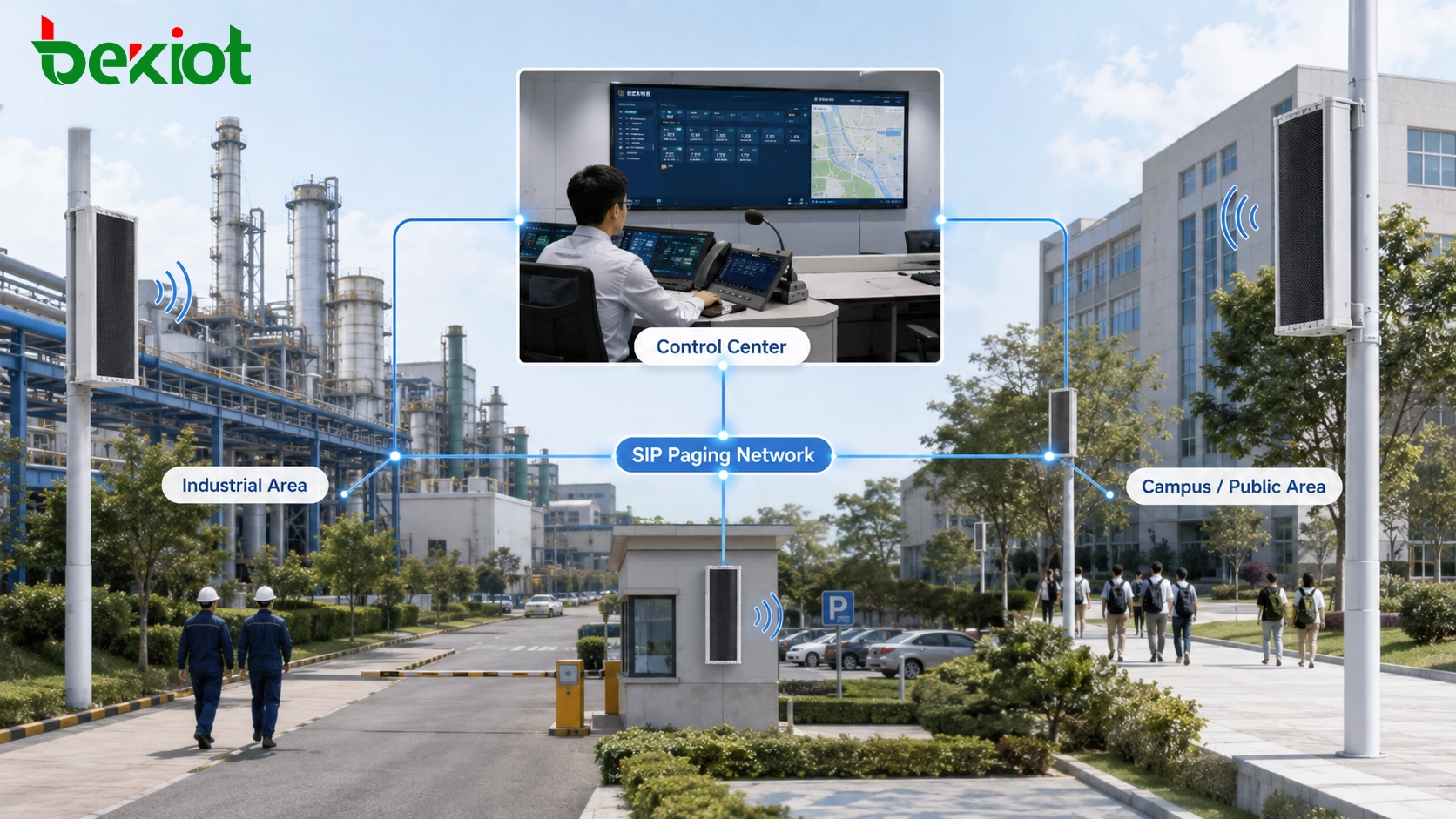

Wo diese Architektur am besten funktioniert
SIP-Paging ist besonders nützlich an Standorten, an denen Sprachkommunikation und öffentliche Ansagen viele verteilte Orte erreichen müssen, ohne für jeden Kommunikationsdienst ein eigenständiges Steuernetz aufbauen zu müssen.
Industrie- und Logistikeinrichtungen
Produktionsstätten, Lagerhäuser und Logistikbereiche können SIP-Lautsprecher für Arbeitsanweisungen, Schichtansagen, Wartungshinweise und Sicherheitsmeldungen nutzen. Die Integration mit Einsatz- oder Unternehmens-Telefonie ermöglicht es dem Kontrollraumpersonal, sowohl mit einzelnen Benutzern als auch mit breiteren Betriebszonen zu kommunizieren.
Schulen und Campusgelände
Bildungseinrichtungen können Lautsprecher in Klassenzimmer, Flure, Außenbereiche, Sportzonen und Gemeinschaftsbereiche unterteilen. Das Netzwerk kann Routineansagen unterstützen und gleichzeitig autorisierten Mitarbeitern ermöglichen, bei Bedarf gezielte oder campusweite Nachrichten zu initiieren.
Verkehrs- und öffentliche Einrichtungen
Bahnhöfe, Parkhäuser, Servicebereiche und Passagiereinrichtungen benötigen oft zentral gesteuerte Ansagen, die über physisch getrennte Zonen verteilt werden. Die SIP-Architektur ermöglicht es diesen Endpunkten, die vorhandene Ethernet-Infrastruktur zu teilen und gleichzeitig von zentralen Kommunikationssystemen aus adressierbar zu bleiben.
Gewerbe- und Mehrgebäudestandorte
Büroparks, Einzelhandelskomplexe und öffentliche Dienstgebäude können Telefonkommunikation mit Netzwerk-Paging für Besucherführung, Servicehinweise, geplante Ansagen und betriebliche Koordination kombinieren.
Abschließende Hinweise
Der Wert eines SIP-Säulenlautsprechers liegt in seiner Fähigkeit, Teil einer größeren Kommunikationsumgebung zu werden, anstatt ein isoliertes Rundfunkgerät zu bleiben. IP-Telefone können zu Paging-Quellen werden, IP-PBX-Systeme können Anrufsteuerung bereitstellen, Einsatzplattformen können die Kommunikation nach Zonen organisieren, und Gateways können helfen, vorhandene Sprachinfrastruktur während der Netzwerkmodernisierung zu erhalten.
Das wichtigste Entwurfsprinzip ist es, Interoperabilität als End-to-End-Prozess zu bewerten. Die SIP-Registrierung ist nur der erste Schritt. SDP-Aushandlung, gemeinsame Audiocodecs, RTP-Routing, QoS, Sicherheitseinstellungen, Netzwerktopologie und Betriebsberechtigungen beeinflussen alle, ob das endgültige System zuverlässig funktioniert.
Wenn diese Elemente gemeinsam geplant werden, bietet SIP-basiertes Paging einen skalierbaren Weg, um Beschallung, Routinekommunikation und Notfall-Sprachübertragung auf einer gemeinsamen IP-Infrastruktur zu kombinieren, während das System gleichzeitig erweitert werden kann, wenn neue Gebäude, Zonen und Kommunikationsendpunkte hinzukommen.
FAQ
Können SIP-Lautsprecher in einem anderen VLAN als der IP-PBX installiert werden?
Ja, vorausgesetzt, dass Routing, Firewall-Regeln und der erforderliche SIP- und RTP-Verkehr zwischen den VLANs korrekt konfiguriert sind. Die Bereitstellung sollte mit echten Audiositzungen getestet werden, anstatt sich nur auf die erfolgreiche Geräteregistrierung zu verlassen.
Benötigt jeder SIP-Lautsprecher sein eigenes SIP-Konto?
Das hängt von der Plattformarchitektur und der Paging-Strategie ab. Einzelne SIP-Konten ermöglichen eine direkte Endpunkt-Adressierung, während einige Systeme Paging-Gruppen, Multicast-Dienste oder plattformgesteuerte Broadcast-Logik verwenden. Die bevorzugte Methode sollte definiert werden, bevor die Nebenstellen-Nummerierung und Zonenkonfiguration abgeschlossen sind.
Kann ein vorhandenes analoges Beschallungssystem während der Migration beibehalten werden?
In vielen Projekten ja. Eine schrittweise Architektur kann ausgewählte analoge Verstärker oder Lautsprecherkreise beibehalten, während SIP-Endpunkte in neuen oder modernisierten Bereichen eingeführt werden. Möglicherweise sind geeignete Gateways, Paging-Schnittstellen oder Plattformintegrationen erforderlich, um die beiden Umgebungen zu verbinden.
Wie sollte die SIP-Kompatibilität von Drittanbietern vor der Bereitstellung getestet werden?
Ein Pilotversuch sollte Registrierung, eingehendes Paging, Sitzungsbeendigung, Codec-Aushandlung, RTP-Audio unter normalen und gerouteten Netzwerkbedingungen, automatisches Antwortverhalten, gleichzeitige Anrufe, Wiederherstellung nach Netzwerkunterbrechungen und alle erforderlichen Sicherheitseinstellungen umfassen. Das Testen repräsentativer Geräte vor der großflächigen Installation kann Interoperabilitätsunterschiede frühzeitig aufdecken.
