Notfallkommunikationssysteme werden zunehmend als miteinander vernetzte Plattformen und nicht mehr als isolierte Geräte konzipiert. In Industrieanlagen, Verkehrsinfrastrukturen und öffentlichen Gebäuden müssen bei einem Notfall häufig mehrere Systeme zusammenarbeiten. Eine Person löst einen Notruf über eine Sprechstelle aus, die Leitstelle empfängt einen SIP-Anruf, benachbarte Kameras ermöglichen die visuelle Überprüfung, und das Sicherheitspersonal berücksichtigt Alarmmeldungen, bevor es über weitere Maßnahmen entscheidet.
SIP-Notrufsprechstellen stellen die Kommunikationsverbindung zwischen Außenstandorten und Leitstellen her. CCTV-Systeme liefern Bildinformationen, während Alarmplattformen Ereignisse erkennen und Meldungen ausgeben. Durch eine geeignete Integration können diese Systeme Informationen austauschen und die Bearbeitung von Vorfällen in einem abgestimmten Ablauf unterstützen.
Bei der Integration geht es nicht nur darum, Geräte miteinander zu verbinden. Ein vollständiges Konzept legt fest, wie Ereignisse entstehen, wie Informationen übertragen werden, welche Ressourcen einem Ereignis zugeordnet sind und wie Bedienkräfte die Reaktion steuern. Je nach Projekt kommen SIP-Signalisierung, IP-PBX-Plattformen, Videomanagementsysteme, Alarmschnittstellen, Relaissteuerungen und Software-APIs zum Einsatz.
Wie SIP-Notrufsprechstellen verschiedene Sicherheitssysteme verbinden
Die Integration von SIP-Notrufsprechstellen umfasst mehrere zusammenwirkende Funktionsebenen. Jedes Teilsystem übernimmt eine bestimmte Aufgabe; Ereignisinformationen werden über definierte Schnittstellen ausgetauscht.
Auf Feldebene ermöglichen Notruf-Endgeräte den direkten Kontakt für Personen, die Hilfe benötigen. Sie können an Eingängen, Bahnsteigen, Produktionsflächen, in gesicherten Bereichen oder an abgelegenen Betriebsstandorten installiert werden, an denen eine sofortige Verbindung erforderlich ist.
Die Kommunikationsebene verwaltet Sprachsitzungen und die Anrufsteuerung. SIP-Server, IP-PBX-Systeme oder Dispatching-Plattformen übernehmen die Geräteregistrierung, Nebenstellenverwaltung, Rufvermittlung sowie die Kommunikation zwischen Feldgeräten und Bedienkräften.
Die Sicherheitsebene stellt zusätzliche Informationen zum Vorfall bereit. Videoüberwachungsplattformen liefern Bilddaten, Alarmanlagen Detektionsmeldungen und Führungsplattformen führen diese Datenquellen in einer Bedienoberfläche zusammen.
Eine typische integrierte Architektur umfasst:
SIP-Notrufsprechstellen an den Einsatzorten.
Einen SIP-Server oder eine IP-PBX-Plattform für die Kommunikationsverwaltung.
Eine CCTV-Plattform für Videoüberwachung und visuelle Überprüfung.
Ein Alarmsystem zur Ereigniserkennung und Benachrichtigung.
Eine Dispatch-Konsole oder Leitstellenplattform zur Bearbeitung durch das Bedienpersonal.
Der entscheidende Bestandteil ist die Ereigniskorrelation. Anstatt jedes Gerät getrennt zu betrachten, verknüpft die Plattform die Ereignisquelle mit dem physischen Standort und verfügbaren Einsatzmitteln.
Eine Notrufstelle an der Zufahrt zu einem Industriegelände kann beispielsweise folgenden Ressourcen zugeordnet werden:
Der zugewiesenen SIP-Nebenstelle.
Nahe gelegenen Festkameras oder PTZ-Kameras.
Dem zugehörigen Alarmbereich.
Der zuständigen Bediengruppe.
Dem vorab festgelegten Reaktionsverfahren.
Dadurch stehen dem Bedienpersonal unmittelbar nach dem Ereignis relevante Informationen zur Verfügung, ohne dass zugehörige Systeme manuell gesucht werden müssen.

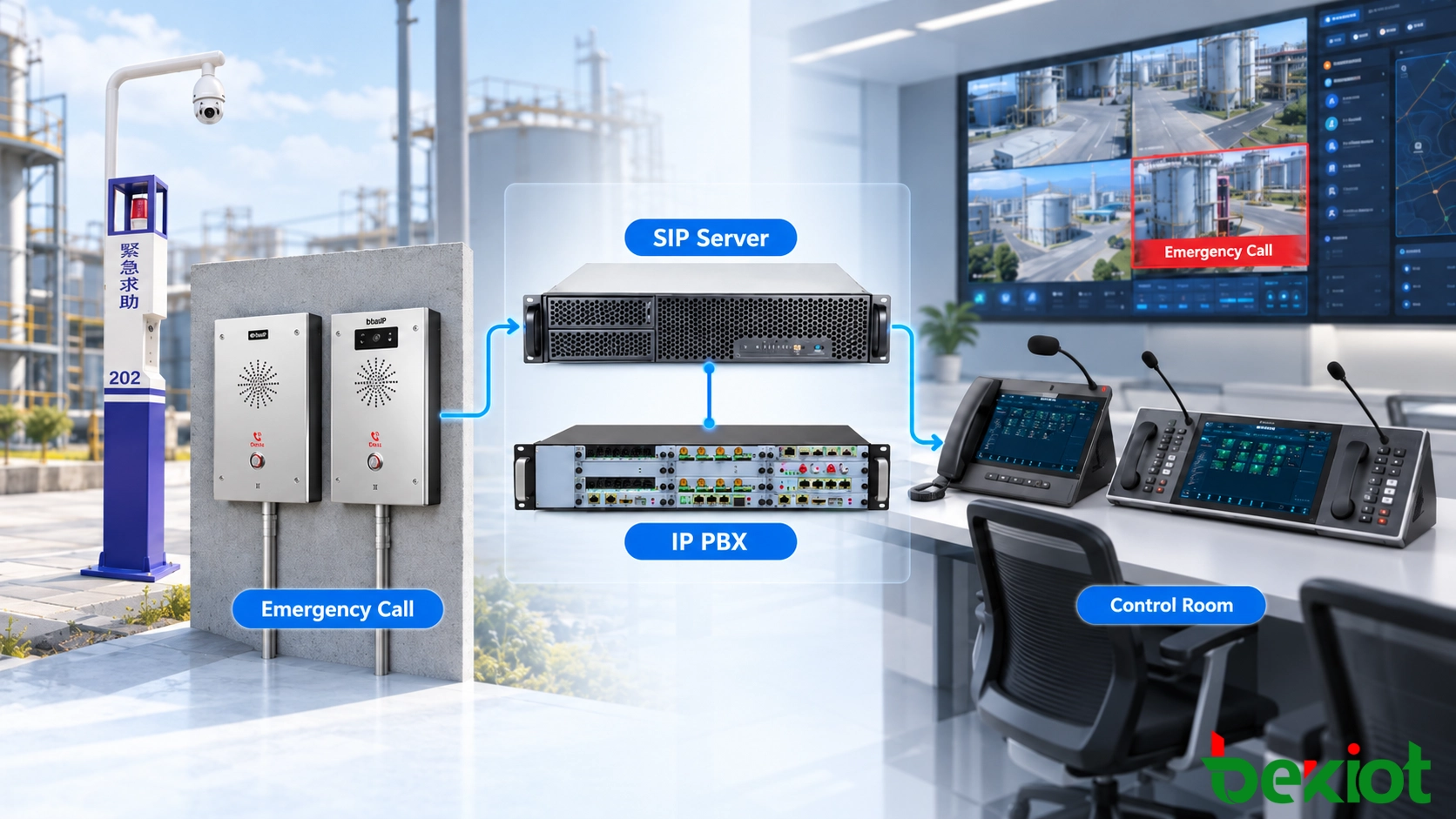

Ablauf eines Notfallereignisses von der Erkennung bis zur Reaktion
Ein zuverlässiges Notfallkommunikationssystem sollte den gesamten Ablauf von der Ereignisauslösung bis zum Abschluss der Reaktion festlegen. Ohne klare Regeln müssen Bedienkräfte in kritischen Situationen möglicherweise Standorte suchen, Kamerabilder auswählen oder zuständige Personen ermitteln.
Ein typischer integrierter Ablauf besteht aus mehreren Schritten.
Ereignisauslösung am Einsatzort
Ein Notfallereignis kann durch SIP-Notruftasten, Hilferufstellen, Alarmeingänge, Zutrittskontrollereignisse oder externe Sensoren ausgelöst werden. Die Ereignisquelle stellt die für die weitere Verarbeitung erforderlichen Ausgangsdaten bereit.
Jede Kommunikationsstelle sollte eindeutig identifizierbare Konfigurationsdaten besitzen, etwa Geräte-ID, SIP-Nebenstelle, Installationsort und Prioritätsstufe. Anhand dieser Angaben bestimmt die Plattform den passenden Reaktionsweg.
Ereignisverarbeitung und Ressourcenzuordnung
Nach Eingang eines Ereignisses verarbeitet die Kommunikations- oder Sicherheitsplattform die Informationen gemäß vorgegebenen Regeln. Sie kann festlegen, welche Bediengruppe den Anruf erhält, welche Kameras angezeigt werden und ob weitere Benachrichtigungen erforderlich sind.
Dieser Vorgang wird Ereigniskorrelation genannt. Informationen aus unterschiedlichen Quellen werden einem gemeinsamen Vorfall zugeordnet, anstatt jedes Signal einzeln zu behandeln.
Zu einem solchen Ereignisdatensatz können gehören:
Kennung der Notrufsprechstelle.
Angaben zum physischen Standort.
Zugeordnete Kameraressourcen.
Informationen zum Alarmstatus.
Reaktionspriorität.
Kommunikation und Einsatzbearbeitung
Sobald das Ereignis die Leitstelle erreicht, kann die Bedienkraft über die SIP-Verbindung mit der anrufenden Person sprechen. Gleichzeitig unterstützen zugehörige Video- und Alarminformationen die Entscheidungsfindung.
Die Bearbeitung kann folgende Schritte umfassen:
Die Lage im Sprachkontakt überprüfen.
Die relevanten Kamerabilder aufrufen.
Das Personal am Ereignisort kontaktieren.
Bei Bedarf an eine höhere Ebene eskalieren.
Gespräche und Ereignisdaten dokumentieren.

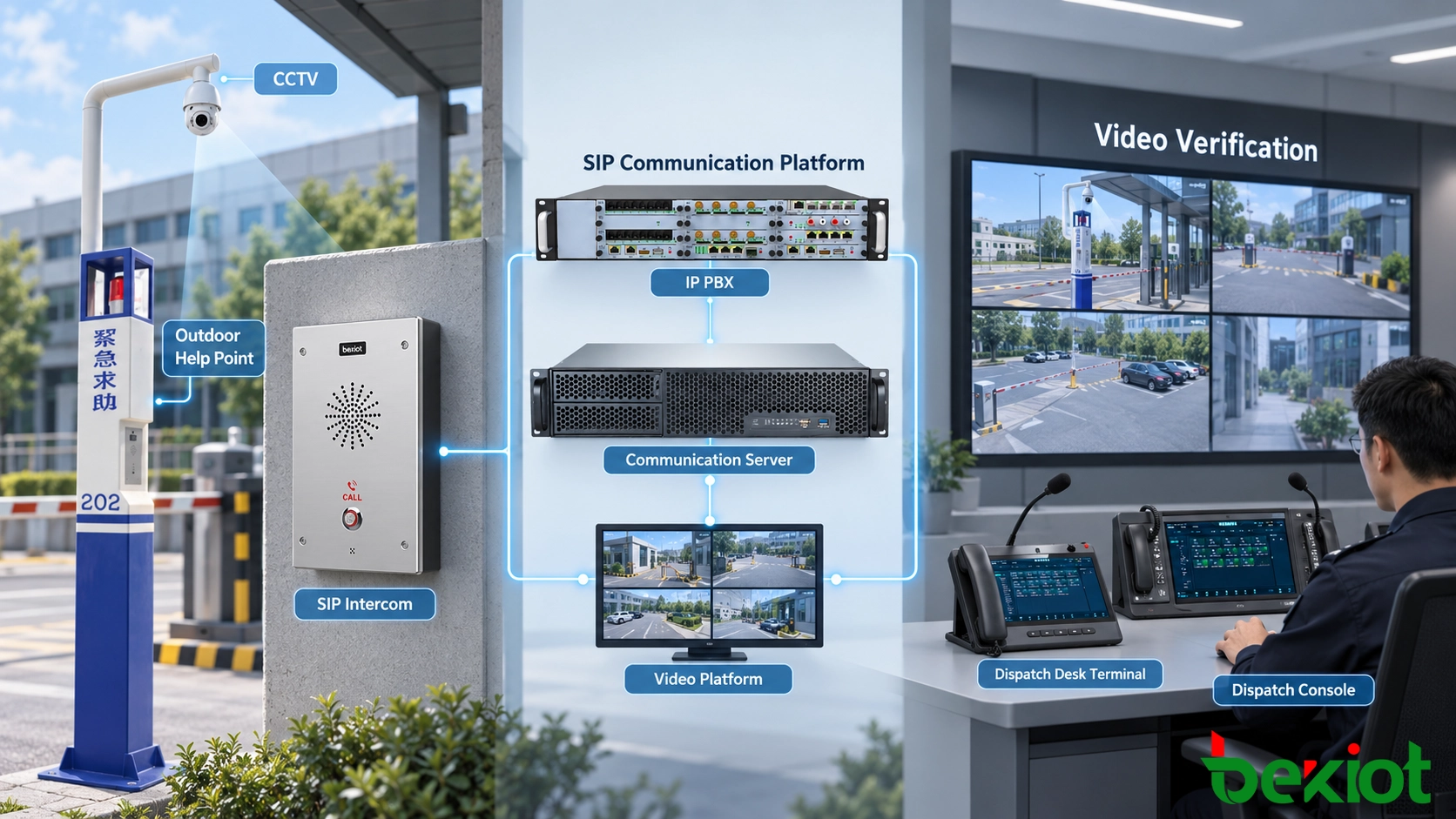

Einbindung von SIP-Notrufsprechstellen in CCTV-Videosysteme
Die CCTV-Integration ergänzt Notfallkommunikationsabläufe um eine visuelle Verifizierung. Während die Sprachverbindung den Kontakt bestätigt, helfen Videobilder dem Personal, die Umgebung zu beurteilen und vor weiteren Maßnahmen die Lage einzuschätzen.
Die Verknüpfung zwischen SIP-Notrufsprechstellen und Videoüberwachung erfolgt üblicherweise über Standortzuordnungen und nicht durch eine direkte Steuerung von Gerät zu Gerät. Bei der Einrichtung wird jeder Notrufstelle eine oder mehrere Kameras zugeordnet, die denselben Bereich erfassen.
Kamerazuordnung und Standortverknüpfung
Große Anlagen können Hunderte oder Tausende Kameras umfassen. Die manuelle Suche nach dem richtigen Bild während eines Notfalls verlängert die Reaktionszeit. Eine standortbasierte Zuordnung ermöglicht es der Plattform, relevante Videoquellen automatisch zu ermitteln.
Ein Kamerazuordnungsdatensatz kann enthalten:
Die ID der Notrufsprechstelle.
Den physischen Installationsort.
Zugeordnete Kamerakanäle.
PTZ-Presetpositionen.
Regeln für die Videoaufzeichnung.
Videoprüfung während eines Notrufs
Bei Eingang eines Notrufs kann die Sicherheitsplattform das zugeordnete Kamerabild anzeigen oder zuvor definierte Überwachungsaktionen starten. Bedienkräfte können mit dem Anrufer sprechen und gleichzeitig dessen Umgebung beobachten.
So lässt sich eine Notrufstelle an einer Parkplatzeinfahrt mit Kameras in der Nähe verknüpfen. Fordert jemand Hilfe an, kann das Sicherheitspersonal mit der Person sprechen und zugleich den Zufahrtsbereich betrachten, um die Lage zu beurteilen.
Videoprotokolle und Plattformkompatibilität
Die Videoeinbindung hängt von den Fähigkeiten der Videomanagementplattform ab. Häufig genutzt werden ONVIF für die Geräteinteroperabilität, RTSP für Videostreams und APIs für den erweiterten Ereignisaustausch.
Vor der Inbetriebnahme sollten Fachplaner die Kompatibilität von SIP-Plattform, CCTV-System und Kamera-Infrastruktur prüfen, um einen zuverlässigen Betrieb sicherzustellen.
Anbindung von Alarmanlagen und externen Sicherheitsplattformen
Alarmanlagen bilden eine weitere wichtige Quelle für Notfallereignisse in integrierten Sicherheitsumgebungen. Während SIP-Notrufsprechstellen in der Regel von hilfesuchenden Personen ausgelöst werden, erkennen Alarmanlagen ungewöhnliche Zustände oft automatisch mithilfe von Sensoren, Überwachungstechnik oder speziellen Zentralen.
Durch die Anbindung der Alarmanlagen an SIP-Kommunikationsplattformen lassen sich erkannte Ereignisse in konkrete Kommunikationsabläufe überführen. Statt nur einen Alarm anzuzeigen, kann das System eine direkte Sprachverbindung zwischen betroffenem Bereich und zuständiger Bedienkraft aufbauen.
Das Integrationsverfahren richtet sich nach den Alarmgeräten und dem geforderten Reaktionsablauf. Häufig werden digitale Eingänge, Relaisschnittstellen, Software-APIs oder von Sicherheitsplattformen unterstützte Protokolle eingesetzt.
Alarmeingänge und Ereignisauslösung
Viele industrielle Kommunikationsendgeräte und Notrufsysteme bieten Eingänge für externe Signale. Diese können Zustandsmeldungen von Notruftastern, Sensoren, Zutrittskontrollsystemen oder Alarmzentralen aufnehmen.
Ändert sich der Eingangszustand, kann die Kommunikationsplattform vordefinierte Aktionen ausführen, darunter:
Einen SIP-Notruf an die Leitstelle absetzen.
Ereignisdaten an eine Sicherheitsmanagementplattform übertragen.
Externe Warneinrichtungen einschalten.
Einen festgelegten Reaktionsablauf starten.
Beispielsweise kann eine Industrieanlage den Alarmausgang einer Maschine mit einem Notruf-Endgerät verbinden. Bei einem Maschinen- oder Prozessalarm erhält die Leitstelle eine Meldung und kann eine direkte Sprachverbindung zum betroffenen Bereich herstellen.
Alarmprioritäten und Eskalationslogik
Unterschiedliche Alarmereignisse können unterschiedliche Reaktionsstufen erfordern. Ein alltägliches Hilfeersuchen und ein sicherheitskritischer Industriealarm sollten nicht zwangsläufig denselben Kommunikationsweg nehmen.
Ein sorgfältig geplantes System kann Prioritäten anhand von Ereignistyp, Standort und Betriebsanforderungen festlegen.
Typische Prioritätsstufen sind beispielsweise:
Allgemeine Hilfeanforderung.
Sicherheitsrelevanter Notfall.
Industriesicherheitsalarm.
Großflächiges Benachrichtigungsereignis.
Die Priorisierung trägt dazu bei, dass kritische Ereignisse rasch behandelt werden, während die normale Kommunikation weiterläuft.
Integration in Sicherheitsmanagementplattformen
Große Standorte verwenden häufig zentrale Sicherheitsmanagementplattformen, um Informationen verschiedener Teilsysteme zusammenzuführen. Über APIs können SIP-Kommunikationsereignisse, Alarmzustände und Videobilder auf einer gemeinsamen Bedienoberfläche dargestellt werden.
Das ist besonders nützlich für Anlagen mit mehreren Gebäuden, verteilten Sprechstellen oder komplexen Sicherheitsabläufen.

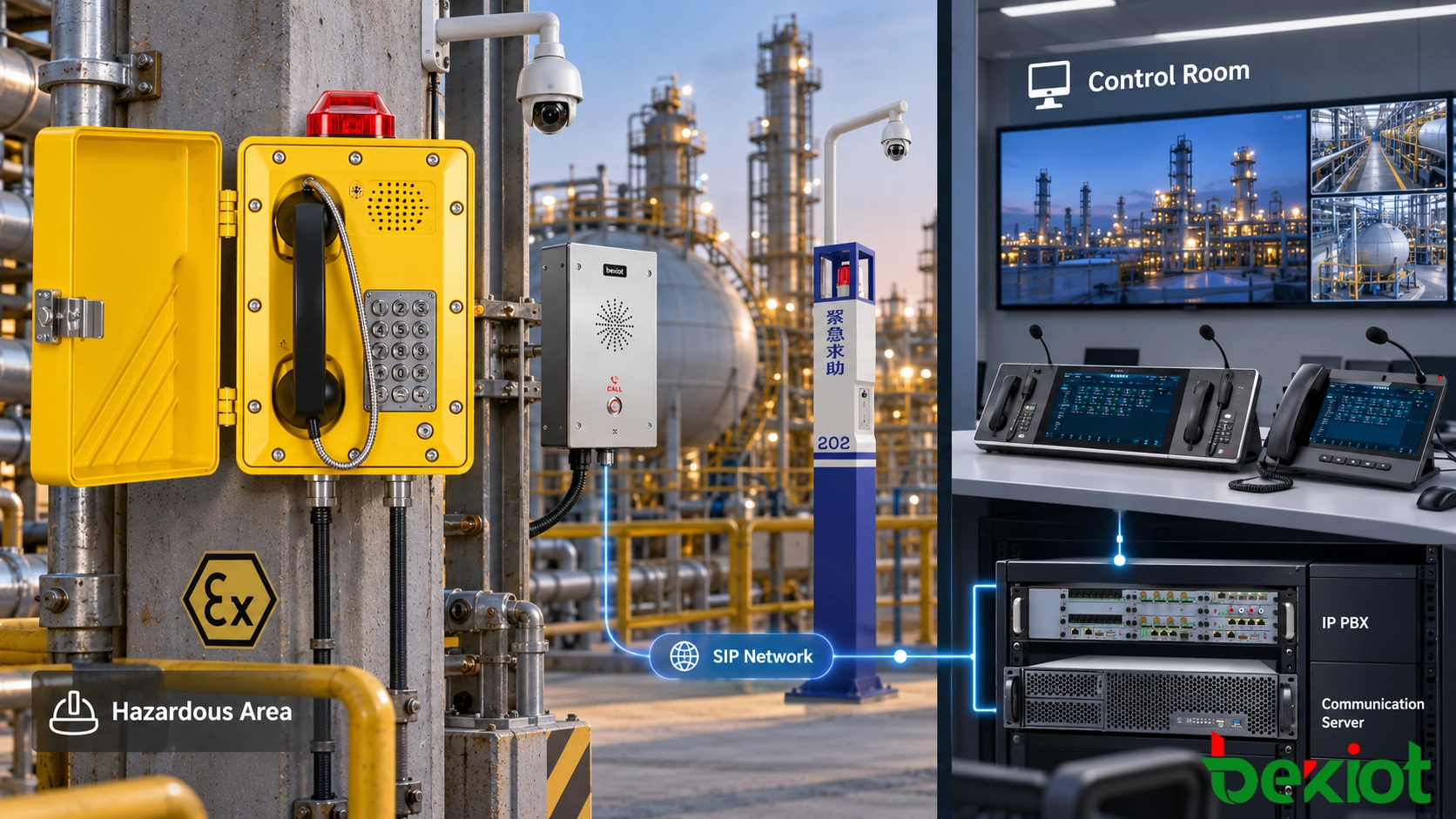

Systemarchitektur und Anforderungen an die Bereitstellung
Eine zuverlässige SIP-Notrufintegration erfordert eine sorgfältige Planung von Kommunikationsarchitektur, Netzdesign und Betriebsabläufen. Ziel ist nicht nur die technische Verbindung der Systeme, sondern ein stabiler Gesamtablauf auch bei realen Notfällen.
SIP-Kommunikationsinfrastruktur
Die SIP-Ebene bildet die Grundlage für Sprachkontakte zwischen Notrufgeräten und Leitstellen. Je nach Projektgröße kann die Architektur IP-PBX-Systeme, SIP-Server, Gateways, Dispatch-Konsolen oder Unified-Communications-Plattformen umfassen.
Das SIP-Kommunikationssystem sollte Folgendes festlegen:
Verfahren zur Geräteregistrierung.
Nebenstellen-Nummernplan.
Regeln für die Rufvermittlung.
Priorität von Notrufen.
Anforderungen an die Aufzeichnung.
Bei großen Installationen erleichtert eine zentrale SIP-Verwaltung einheitliche Konfigurationen an verschiedenen Standorten und Kommunikationspunkten.
Netzwerkzuverlässigkeit und Qualitätsanforderungen
Da die Notfallkommunikation von der Netzwerkverfügbarkeit abhängt, gehört die Infrastrukturplanung zu den wichtigsten Bestandteilen des Systemkonzepts.
Planer sollten berücksichtigen:
Netzsegmentierung mithilfe von VLANs.
Priorisierung des Sprachverkehrs durch QoS.
PoE-Stromversorgung für Feldgeräte.
Bandbreitenbedarf der Videoübertragung.
Netzwerkredundanz für kritische Anwendungen.
Ein stabiles Netzwerk ermöglicht die Zusammenarbeit von Sprachkommunikation, Videoverifizierung und Ereignisübertragung ohne unnötige Verzögerungen.
Kommunikationsprotokolle und Ereignishistorie
Notfallsysteme müssen häufig Daten für Untersuchungen, Compliance und betriebliche Verbesserungen vorhalten. Je nach Architektur können unterschiedliche Informationen gespeichert werden:
SIP-Anrufprotokolle.
Verlauf von Alarmereignissen.
Bedieneraktionen.
Zugehörige Videoaufzeichnungen.
Die Zusammenführung von Gesprächs-, Alarm- und Videodaten hilft, den Ablauf eines Vorfalls und die durchgeführten Maßnahmen besser nachzuvollziehen.
Anforderungen industrieller Umgebungen
Viele SIP-Notrufkommunikationssysteme werden unter rauen Bedingungen installiert, etwa in Fabriken, Energieanlagen, Chemiewerken und explosionsgefährdeten Bereichen.
Bei der Geräteauswahl müssen Staub, Feuchtigkeit, Vibrationen, Temperaturschwankungen und die Anforderungen des Gefahrenbereichs berücksichtigt werden.
Für explosionsgefährdete Industrieumgebungen lassen sich explosionsgeschützte Kommunikationsprodukte von Becke Telcom, etwa das Telefon EX-BH621, in SIP-basierte Architekturen einbinden. Solche Geräte ermöglichen dem Personal vor Ort die Verbindung zur Leitstelle und berücksichtigen die Anforderungen anspruchsvoller Industriestandorte.
Die Auswahl industrieller Kommunikationstechnik sollte immer auf den Projektanforderungen, Umgebungsbedingungen und geltenden Sicherheitsnormen beruhen.
Einsatzbereiche integrierter Notfallkommunikationssysteme
Die Kombination von SIP-Notrufsprechstellen, CCTV und Alarmanlagen kommt überall dort zum Einsatz, wo schnelle Verständigung und ein gutes Lagebild benötigt werden. Die konkreten Anforderungen unterscheiden sich, das Grundprinzip bleibt jedoch gleich: Ereignisse erkennen, Informationen bereitstellen und die passende Reaktion unterstützen.
Verkehrsanlagen
Bahnhöfe, Tunnel, Flughäfen und Parkhäuser benötigen häufig Notrufstellen, die über öffentliche Bereiche verteilt sind. Die Einbindung von CCTV ermöglicht es, Hilferufe zu überprüfen, die Umgebung einzusehen und Einsätze effizienter zu koordinieren.
Typische Anwendungen sind Fahrgast-Hilferufstellen, Notrufgeräte auf Bahnsteigen, Kommunikationsstellen in Tunneln und Hilferufstationen in Parkbereichen.
Industrie- und Energieanlagen
Industriebetriebe, Kraftwerke und Energieanlagen umfassen häufig abgelegene Arbeitsbereiche, die eine direkte Verbindung zur Leitstelle benötigen.
Die Kombination von SIP-Notfallkommunikation, Alarmüberwachung und Videosystemen ermöglicht den Kontakt zum Außendienstpersonal und liefert zusätzliche Informationen über die Betriebsumgebung.
In Öl- und Gasanlagen, Chemiewerken und Bergbaubetrieben können industrielle SIP-Telefone, explosionsgeschützte Endgeräte und Notrufsprechstellen über zentrale SIP-Plattformen verbunden werden, um gefährdete Bereiche mit Leitstellen zu vernetzen.
Campusgelände und öffentliche Gebäude
Schulen, Krankenhäuser und Gewerbegebäude können Hilferufstellen, Videoüberwachung und Einsatzteams über integrierte Notfallkommunikationssysteme verbinden. SIP-Notrufsprechstellen in Verbindung mit CCTV und Alarmtechnik helfen dem Sicherheitspersonal, Vorfälle schneller zu erfassen und Maßnahmen zu koordinieren.
Typische Einsatzorte sind Eingänge, Besuchersprechstellen, Parkflächen, Sicherheitskontrollen und öffentliche Servicestellen mit direktem Kontakt zu Bedienkräften.
Kritische Infrastrukturen
Kritische Infrastrukturen benötigen eine verlässliche Kommunikation zwischen verteilten Standorten und zentralen Betriebsleitstellen. Kraftwerke, Wasseraufbereitungsanlagen, Verkehrsknotenpunkte und große Industriekomplexe integrieren Notfallkommunikation oft in ihr Gesamtsicherheitskonzept.
Die Verknüpfung von SIP-Endgeräten, Videoüberwachung und Alarmtechnik ermöglicht es, abgelegene Bereiche im Blick zu behalten und bei Störungen schneller zu reagieren.
Aufbau einer vernetzten Plattform zur Notfallreaktion
Die Verbindung von SIP-Notrufsprechstellen, CCTV und Alarmtechnik schafft eine Kommunikationskette zwischen Personen, Geräten und Leitstellenplattformen. SIP stellt den Sprachkontakt bereit, CCTV verbessert das Lagebild und Alarmanlagen liefern ergänzende Ereignisdaten.
Eine erfolgreiche Integration orientiert sich an praktischen Einsatzabläufen statt an der bloßen Anzahl installierter Geräte. Das System soll den Ereignisort rasch bestimmen, Kontakt mit den Beteiligten herstellen, die Situation überprüfen und die nächsten Schritte koordinieren.
Mit SIP-Kommunikation, Netzwerkvideoprotokollen und flexiblen Schnittstellen lassen sich Lösungen für öffentliche Einrichtungen, Verkehrsinfrastrukturen sowie industrielle und explosionsgefährdete Umgebungen aufbauen.
Becke Telcom bietet SIP-Endgeräte, Industrietelefone, explosionsgeschützte Telefone und zugehörige Kommunikationslösungen an, die projektabhängig mit IP PBX, Dispatch-Plattformen, CCTV- und Alarmmanagementsystemen integriert werden können.
Häufig gestellte Fragen
Können SIP-Notrufsprechstellen mit CCTV-Systemen anderer Hersteller zusammenarbeiten?
Ja. Das ist möglich, wenn kompatible Integrationsverfahren verfügbar sind. Die Verbindung erfolgt üblicherweise über Standardschnittstellen, Plattform-APIs oder Ereigniszuordnungen; Geräte desselben Herstellers sind nicht zwingend erforderlich.
Wie erkennt eine Sicherheitsplattform, welche Kamera zu einem Notruf gehört?
Die Zuordnung wird in der Regel bei der Systemeinrichtung festgelegt. Jede Notrufstelle wird mit ihrem Installationsort und den zugehörigen Kameras verknüpft. Bei einem Ereignis zeigt die Plattform anhand dieser Informationen die entsprechenden Bilder an.
Kann ein Alarm automatisch einen SIP-Notruf auslösen?
Ja. Ist ein Alarmeingang oder ein externes Ereignis mit der SIP-Plattform verbunden, können Regeln hinterlegt werden, die gemäß dem definierten Ablauf Anrufe, Meldungen oder Eskalationen auslösen.
Welche Protokolle werden üblicherweise bei der Integration von SIP-Sprechstellen und CCTV verwendet?
SIP dient vor allem der Sprachkommunikation und Anrufsteuerung. Für die CCTV-Anbindung werden je nach Videomanagementsystem und Projekt häufig ONVIF, RTSP und Plattform-APIs genutzt.
Lassen sich explosionsgeschützte SIP-Geräte in Notfallsysteme einbinden?
Ja. Explosionsgeschützte SIP-Telefone und industrielle Endgeräte können Teil einer Notfallkommunikationsarchitektur werden, sofern die erforderlichen Schnittstellen und Umgebungsbedingungen berücksichtigt werden.
Was ist bei der Ergänzung eines bestehenden Sicherheitsnetzwerks um Notfallkommunikation zu beachten?
Wichtige Punkte sind Netzkapazität, PoE-Versorgung, SIP-Kompatibilität, Videobandbreite, Cybersicherheitsrichtlinien, Geräteverwaltung und die Betriebsabläufe des Standorts.
