LMR-, HF- und VHF/UHF-Funksysteme spielen weiterhin eine wichtige Rolle in Industrieanlagen, Verkehrsnetzen, Versorgungsunternehmen, im öffentlichen Sicherheitswesen und in der Notfallkommunikation. Mitarbeiter im Außeneinsatz sind bei ihrer täglichen Arbeit häufig auf Zweiwegefunk angewiesen, während Leitstellen, Büros und entfernte Kommandozentralen zunehmend SIP-Telefone, IP-PBX-Systeme und softwarebasierte Dispatch-Plattformen einsetzen.

Die Herausforderung besteht darin, dass diese Systeme häufig unabhängig voneinander arbeiten. Funknutzer kommunizieren innerhalb eines RF-Netzes, während Telefonanwender und Disponenten in einem IP-Netz arbeiten. Ein SIP Radio Gateway stellt eine Schnittstelle zwischen diesen beiden Umgebungen bereit und ermöglicht den Zugriff auf bestehende Funkkanäle aus SIP-basierten Kommunikationssystemen, ohne die vorhandene Funkinfrastruktur ersetzen zu müssen.

Eine praktische Integration umfasst weit mehr als die Umwandlung analoger Audiosignale in IP-Pakete. Das Gateway muss außerdem Sende- und Empfangsaudio, PTT-Steuerung, Trägererkennung, Funk-Schnittstellenpegel sowie den Halbduplexbetrieb herkömmlicher Funksysteme verwalten.

Warum Funksysteme mit einem SIP-Netzwerk verbinden?

Ein herkömmliches Funksystem wird normalerweise für einen bestimmten Funkversorgungsbereich ausgelegt. Ein Disponent kann ein Steuerfunkgerät oder eine Basisstation verwenden, während Mitarbeiter im Büro ein separates Telefonsystem nutzen. Wenn mehrere Standorte beteiligt sind, kann jeder Standort zusätzlich über eigene Funkgeräte und einen lokalen Dispatch-Arbeitsplatz verfügen.

Zugehörige Produktinformationen: RoIP-Gateway-Lösungen

Dadurch entstehen Kommunikationslücken, wenn ein Leitstellenmitarbeiter Funknutzer erreichen muss, ein entferntes Büro Zugriff auf einen lokalen Funkkanal benötigt oder mehrere Funksysteme von einer einzigen Leitstelle aus überwacht werden sollen.

Durch die Anbindung von Funkressourcen an ein SIP-Netzwerk können bestehende Kanäle über ihren ursprünglichen Bedienstandort hinaus erweitert werden. Abhängig von der Systemarchitektur kann über ein IP-Netzwerk von einer Dispatch-Konsole, einer SIP-Nebenstelle, einer IP PBX oder einem entfernten Kontrollzentrum auf einen Funkkanal zugegriffen werden.

Das Funknetz selbst muss dabei nicht verändert werden. Bestehende Basisfunkgeräte, Repeater und Steuerfunkgeräte können weiterhin verwendet werden, während das Gateway die Verbindung zur IP-Kommunikationsebene herstellt.

SIP Radio Gateway Architektur und Funkschnittstellen

Ein Radio Gateway befindet sich zwischen zwei Systemen, die unterschiedliche Kommunikationsverfahren verwenden. Die Funkseite basiert normalerweise auf physischen Audio- und Steuerschnittstellen, während die IP-Seite Signalisierung und paketbasierte Sprachübertragung nutzt.

RX- und TX-Audio

Die meisten Funkintegrationen benötigen getrennte Audiowege für Empfang und Übertragung. Wenn ein Funkgerät eine Übertragung empfängt, wird das RX-Audiosignal an das Gateway weitergeleitet. Das Gateway wandelt dieses Signal in digitales Audio um und überträgt es über das IP-Netzwerk.

In der Gegenrichtung wird Sprache aus dem SIP- oder Dispatch-System in ein mit dem Funkgerät kompatibles Audiosignal umgewandelt und an den TX-Audioeingang des Funkgeräts weitergeleitet.

Die elektrischen Eigenschaften dieser Schnittstellen sollten vor der Installation geprüft werden. Audiopegel, Impedanz, Erdung sowie die Frage, ob eine symmetrische oder unsymmetrische Schnittstelle verwendet wird, können die Sprachqualität beeinflussen.

PTT-Steuerung

Ein Zweiwegefunkgerät kann auf demselben Kanal normalerweise nicht gleichzeitig senden und empfangen. Bevor Audio von der IP-Seite über RF ausgesendet werden kann, muss das Funkgerät zunächst in den Sendemodus geschaltet werden.

Das Gateway führt diesen Vorgang über die PTT-Steuerung aus. Je nach Gerät kann PTT über einen speziellen Steuerpin, einen Relaiskontakt, GPIO oder eine E&M-Schnittstelle realisiert werden.

Wenn der Disponent mit der Übertragung beginnt, aktiviert das Gateway PTT und legt das TX-Audiosignal am Funkgerät an. Nach Ende der Übertragung gibt das Gateway PTT wieder frei und das Funkgerät kehrt in den Empfangsmodus zurück.

COR und COS

Das Gateway muss außerdem erkennen können, ob der Funkkanal aktiv ist. Viele Basis- und Mobilfunkgeräte verfügen über COR- oder COS-Ausgänge, deren Zustand sich ändert, sobald ein gültiger Träger oder ein empfangenes Signal erkannt wird.

Diese Informationen können verwendet werden, um den Empfangsaudioweg zu öffnen, die Kanalaktivität auf einer Dispatch-Konsole anzuzeigen oder zu verhindern, dass ein Bediener sendet, während der Kanal bereits belegt ist.

GPIO, E&M und serielle Steuerung

Professionelle Radio Gateways können konfigurierbare GPIO- oder E&M-Schnittstellen für PTT, Belegungsanzeige, Alarme und externe Steuerung bereitstellen. Einige Funkgeräte verfügen außerdem über RS-232- oder andere serielle Schnittstellen.

Wenn sowohl das Gateway als auch das Funkgerät die erforderlichen Befehle unterstützen, kann die serielle Steuerung für Funktionen wie Kanalauswahl, Frequenzänderungen oder Statusüberwachung genutzt werden. Diese Funktionen hängen vom jeweiligen Funkgerätemodell ab und sollten nicht allein deshalb vorausgesetzt werden, weil das Gateway SIP unterstützt.

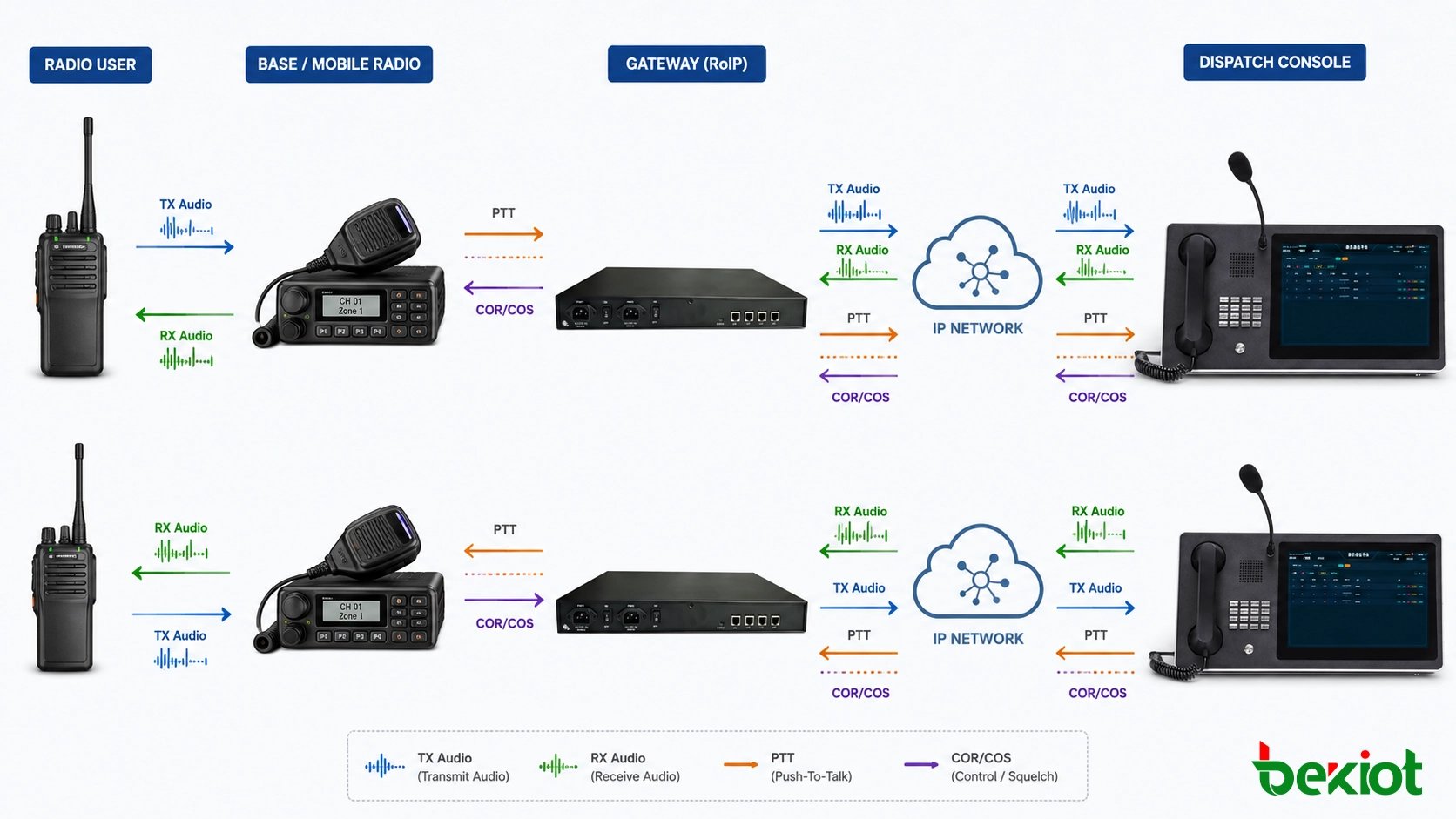

Wie Funk-Audio und PTT über SIP und IP funktionieren

SIP, Sprachübertragung und Funksteuerung übernehmen innerhalb desselben Kommunikationspfads unterschiedliche Aufgaben.

SIP dient zum Aufbau und zur Verwaltung der Kommunikationssitzung zwischen IP-Endpunkten. Beim Aufbau der Sitzung werden Medieninformationen ausgehandelt, während die Sprachübertragung in Echtzeit normalerweise über RTP erfolgt.

Codecs wie G.711 PCMA oder PCMU werden häufig in LAN- und verwalteten WAN-Umgebungen eingesetzt, wenn ausreichend Bandbreite vorhanden ist und eine unkomplizierte Interoperabilität erforderlich ist.

Funkspezifische Funktionen wie PTT und COR bleiben Aufgabe des Gateways. SIP ersetzt nicht direkt die elektrische PTT- oder Trägererkennungsschnittstelle eines Funkgeräts. Stattdessen übersetzt das Gateway den Betriebszustand des IP-Kommunikationssystems in die vom Funkgerät benötigten Steueraktionen.

Kommunikation vom Funkgerät zum IP-Netz

Wenn ein Mitarbeiter vor Ort über ein VHF-, UHF- oder ein anderes angeschlossenes Funkgerät sendet, liefert das empfangende Funkgerät RX-Audio an das Gateway. Gleichzeitig kann ein COR- oder COS-Signal anzeigen, dass der Kanal aktiv ist.

Das Gateway verarbeitet das Audiosignal und überträgt es über das IP-Netzwerk an die vorgesehene Dispatch-Konsole, den SIP-Endpunkt oder die Kommunikationsplattform.

Kommunikation vom IP-Netz zum Funkgerät

Wenn ein Disponent antwortet, aktiviert das Gateway zunächst die PTT-Steuerung des angeschlossenen Funkgeräts. Das Audiosignal von der IP-Seite wird anschließend an die TX-Audioschnittstelle weitergeleitet und über den Funkkanal ausgesendet.

Nachdem der Bediener PTT freigegeben hat, hebt das Gateway den Sendebefehl auf und versetzt den Kanal wieder in den Empfangsmodus.

PTT über IP erfordert kompatible Steuerlogik

Die PTT-Steuerung wird nicht bei jedem Radio Gateway oder Dispatch-System auf exakt dieselbe Weise umgesetzt.

Einige Gateway-Systeme verwenden interne Steuersignale zwischen den Gateway-Einheiten. Andere stellen Funkkanäle einem SIP-Server zur Verfügung und verwalten PTT über ihre eigene Anwendungslogik. Eine Dispatch-Plattform kann außerdem über eine dedizierte API oder ein herstellerspezifisches Steuerprotokoll mit dem Gateway kommunizieren.

Aus diesem Grund sollte die Interoperabilität sowohl auf Sprach- als auch auf Steuerungsebene überprüft werden. Eine erfolgreiche SIP-Registrierung garantiert nicht automatisch, dass PTT, Kanalbelegungsanzeige oder Fernsteuerung des Funkgeräts mit jeder Drittanbieterplattform korrekt funktionieren.

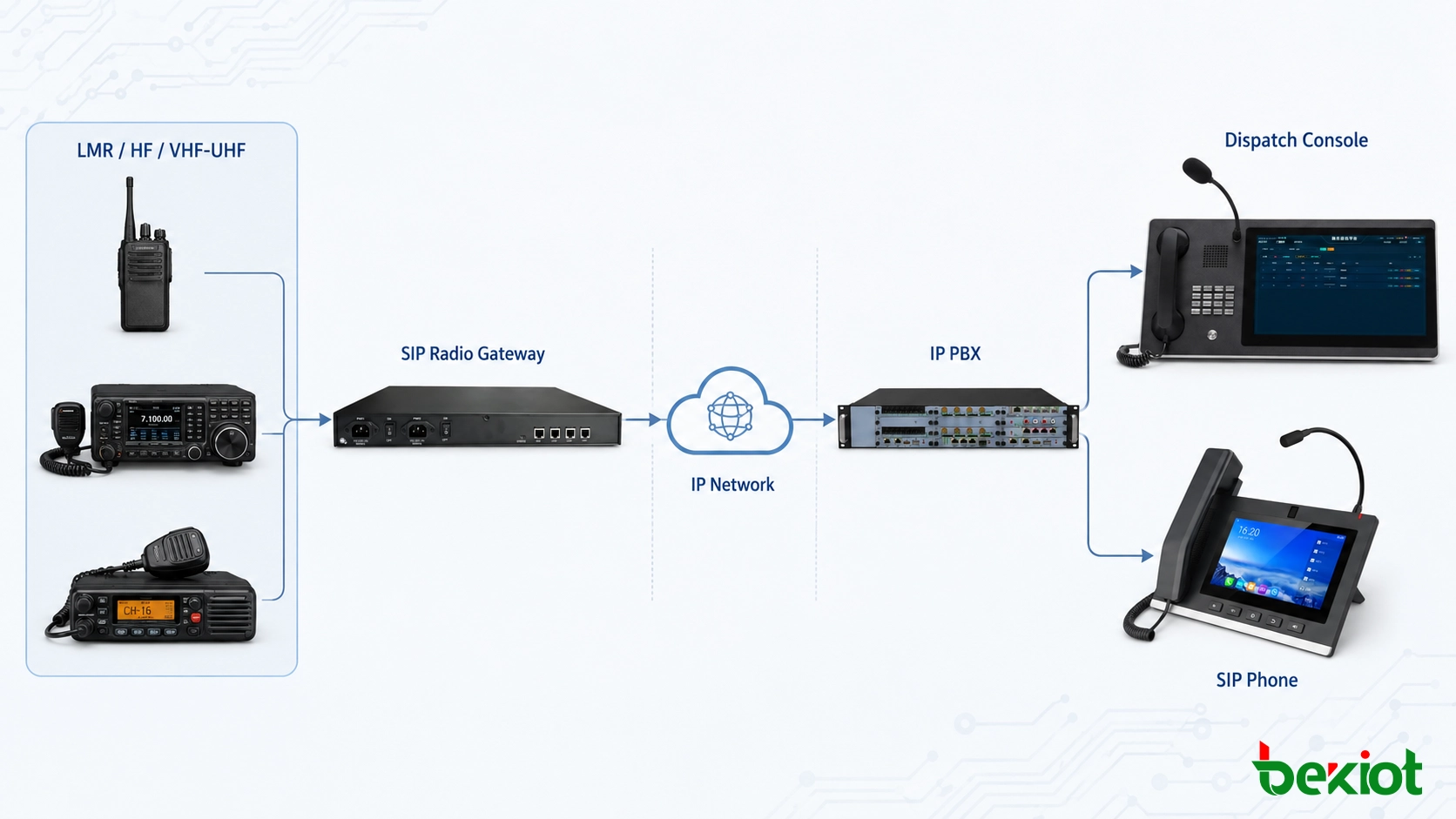

Anbindung von LMR-, HF- und VHF/UHF-Funksystemen

Die grundlegende Gateway-Architektur kann für verschiedene Funksysteme verwendet werden. Die tatsächlichen Anforderungen an die Schnittstellen hängen jedoch stärker vom jeweiligen Funkgerät als allein vom RF-Frequenzband ab.

Integration von LMR-Funksystemen

Land-Mobile-Radio-Systeme werden häufig in Industrieanlagen, Verkehrsunternehmen, Versorgungsunternehmen, Sicherheitsorganisationen und Rettungsdiensten eingesetzt.

Ein SIP Radio Gateway kann typischerweise an eine LMR-Basisstation, ein Steuerfunkgerät, ein Mobilfunkgerät oder eine andere geeignete Funkschnittstelle angeschlossen werden. Sprach- und Steuersignale werden vom Funkgerät übernommen und dem IP-Kommunikationssystem zur Verfügung gestellt.

Dieser Ansatz ist besonders nützlich, wenn eine Organisation ihre bestehende Funkinfrastruktur weiterverwenden, den Dispatch-Arbeitsplatz jedoch an einen zentralen oder entfernten Standort verlagern möchte.

Bei digitalen Funktechnologien wie DMR, P25 oder TETRA ist es wichtig, zwischen einer Integration auf Audioebene und einer Integration auf Protokollebene zu unterscheiden.

Wenn das Gateway über RX-Audio, TX-Audio, PTT und COR angeschlossen wird, kann es Sprachinteroperabilität für das Funksystem bereitstellen. Dadurch erhält es jedoch nicht automatisch Zugriff auf sämtliche nativen Funktionen des digitalen Funksystems.

Teilnehmeridentitäten, Gesprächsgruppen, Notfallsignalisierung, GPS-Informationen, Verschlüsselungssteuerung und weitere digitale Funktionen können eine Protokollintegration oder eine spezielle Schnittstelle des Herstellers des Funksystems erfordern.

Integration von HF-Funk

HF-Funk wird häufig dort eingesetzt, wo Kommunikation über große Entfernungen erforderlich ist oder auch dann verfügbar bleiben muss, wenn Mobilfunk- und terrestrische Kommunikationsnetze eingeschränkt sind. Typische Anwendungen sind abgelegene Industriestandorte, maritime Kommunikation, Notfallnetze und isolierte Infrastrukturen.

Ein Radio Gateway ermöglicht es, einen HF-Transceiver in der Nähe seines Antennensystems zu belassen, während der Bediener von einem entfernten Kontrollzentrum aus arbeitet.

Sprache und PTT-Steuerung können über ein IP-Netzwerk zwischen beiden Standorten übertragen werden. Wenn das HF-Funkgerät eine kompatible Fernsteuerungsschnittstelle bereitstellt, können möglicherweise auch Funktionen wie Kanal- oder Frequenzauswahl genutzt werden.

Integration von VHF- und UHF-Funk

VHF- und UHF-Systeme werden häufig für die lokale Kommunikation in Fabriken, Bergwerken, Häfen, Eisenbahnen, Flughäfen, Versorgungsstandorten und großen Campusgeländen eingesetzt.

Ein an die Basisstation oder das Steuerfunkgerät angeschlossenes Gateway kann den Funkkanal in das IP-Netzwerk erweitern, sodass sich der Disponent nicht ständig direkt neben der Funkanlage befinden muss.

Wenn mehrere Standorte oder Kanäle beteiligt sind, können außerdem mehrere Funkressourcen auf einem einzigen Dispatch-Arbeitsplatz dargestellt werden. Dadurch wird der Bedarf an separaten Steuerfunkgeräten am Bedienplatz reduziert.

Übliche Bereitstellungsarchitekturen für SIP Radio Gateways

Vom Funkgerät zum SIP-Telefon

Bei einer relativ einfachen Bereitstellung kann ein Radio Gateway an einer IP PBX registriert und einem SIP-Konto oder einer Nebenstelle zugeordnet werden.

Autorisierte SIP-Nutzer können anschließend entsprechend den im System konfigurierten Routing- und Steuerungsregeln auf den angeschlossenen Funkkanal zugreifen.

Diese Konfiguration eignet sich für Vorgesetzte, Wartungspersonal oder Sicherheitsmitarbeiter, die nur gelegentlich Zugriff auf das Funknetz benötigen und keine vollständige Dispatch-Konsole benötigen.

Vom Funkgerät zur Dispatch-Konsole

Installationen in Leitstellen benötigen normalerweise mehr als eine Kommunikationsressource. Der Bediener muss möglicherweise mehrere Funkkanäle überwachen und gleichzeitig SIP-Nebenstellen, Notrufe oder externe Telefonverbindungen bearbeiten.

Eine Dispatch-Plattform kann diese Ressourcen über eine einheitliche Bedienoberfläche bereitstellen. Der Disponent kann dadurch den gewünschten Funkkanal auswählen und PTT steuern, ohne für jedes Funknetz ein separates Mikrofon oder Steuerfunkgerät verwenden zu müssen.

Fernzugriff auf Funk über WAN

Funkgerät und Disponent müssen sich nicht am selben Standort befinden. Eine Basisstation kann dort installiert werden, wo die Antennenabdeckung optimal ist, während das Gateway das Funkgerät über ein privates WAN, VPN, Glasfasernetz, eine Richtfunkverbindung oder eine andere geeignete IP-Verbindung mit einer entfernten Leitstelle verbindet.

Diese Architektur eignet sich für unbemannte Funkstandorte, verteilte Industrieanlagen und Kommunikationsnetze, die große geografische Gebiete abdecken.

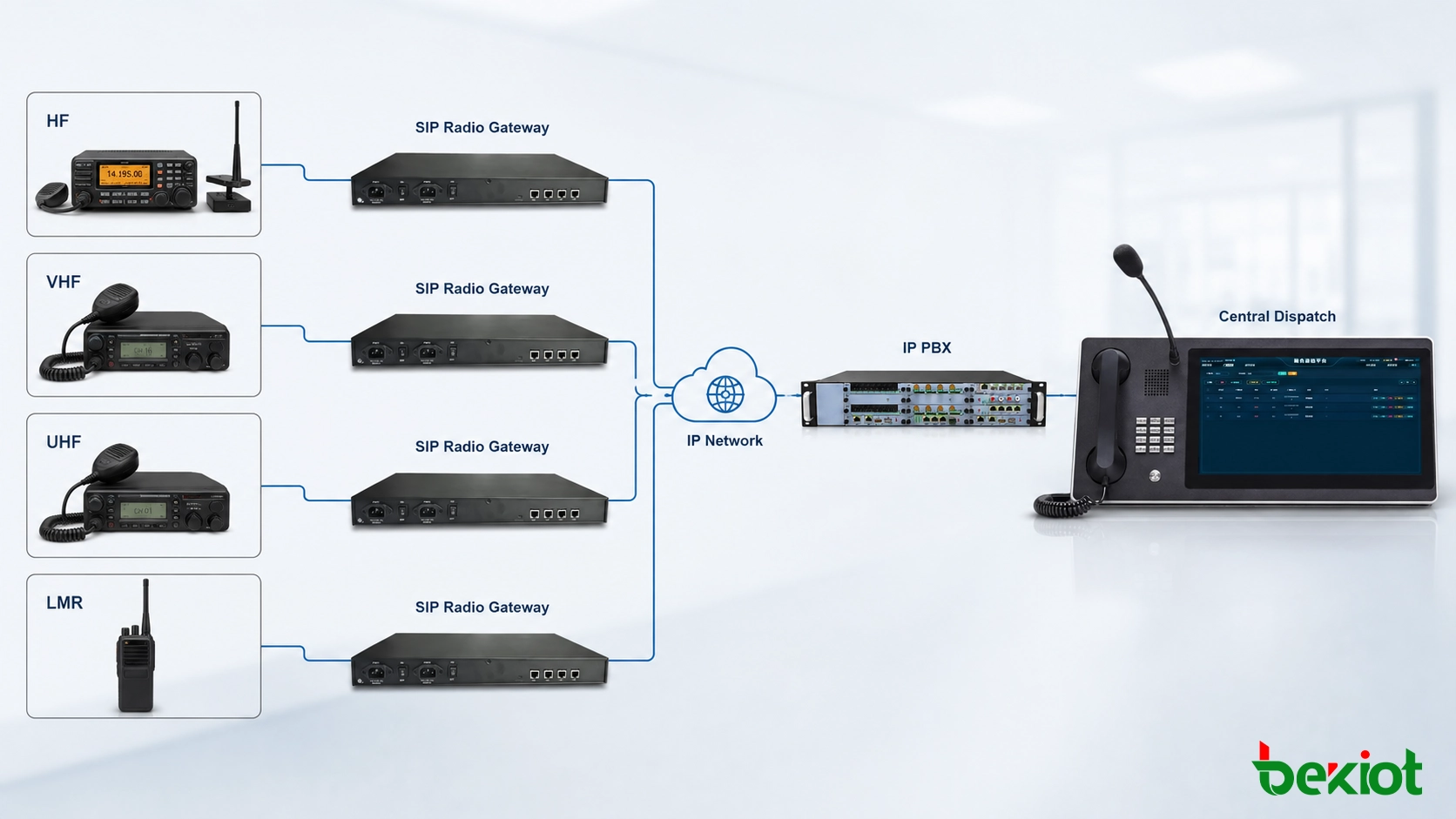

Mehrere Funknetze auf einer Dispatch-Plattform

Einige Organisationen betreiben mehrere voneinander unabhängige Funksysteme. Eine Anlage kann beispielsweise VHF für Wartungsarbeiten, UHF für Sicherheitsaufgaben und HF als Langstrecken-Backupkommunikation verwenden.

Jedes Funkgerät kann über einen geeigneten Gateway-Kanal angeschlossen und über IP in dieselbe Dispatch-Umgebung integriert werden.

Die RF-Netze bleiben voneinander unabhängig, können von den Bedienern jedoch über eine gemeinsame Steueroberfläche erreicht werden.

Was vor der Bereitstellung eines SIP Radio Gateways geprüft werden sollte

Die meisten Probleme bei der Funkintegration werden durch nicht kompatible Schnittstellen, unterschiedliche Steuerlogik oder Netzwerkbedingungen verursacht und nicht durch die SIP-Registrierung selbst. Deshalb sollten Funkgeräte und Netzwerkumgebung vor der Installation überprüft werden.

Kompatibilität der Funkschnittstelle

Prüfen Sie, ob das Funkgerät geeignete RX-Audio-, TX-Audio- und PTT-Anschlüsse sowie bei Bedarf COR- oder COS-Schnittstellen bereitstellt.

Pinbelegung des Zubehöranschlusses, Audiospannung, Impedanz und Steuerlogik sollten anhand der Dokumentation des Funkgeräts überprüft werden. Eine Integration über einen dafür vorgesehenen Zubehör- oder Systemanschluss ist normalerweise der Verwendung von Mikrofon- und Lautsprecheranschlüssen vorzuziehen.

PTT und Trägererkennung

PTT kann als aktiv-high, aktiv-low, potentialfreier Kontakt, Relais, GPIO oder E&M-Steuerung ausgeführt sein. Das Gateway muss passend zum Funkgerät konfiguriert werden.

Auch die Polarität von COR oder COS sollte überprüft werden. Eine falsche Konfiguration kann dazu führen, dass ein Funkkanal dauerhaft als aktiv angezeigt wird oder das Gateway eingehenden Funkverkehr nicht erkennt.

Anpassung der Audiopegel

Die TX- und RX-Audiopegel sollten während der Inbetriebnahme mit normalem Funkverkehr getestet werden. Ein zu hoher Pegel kann Verzerrungen verursachen, während ein zu niedriger Pegel zu schwacher oder schwer verständlicher Sprache führen kann.

Erdschleifen, elektrische Isolation sowie symmetrische oder unsymmetrische Verbindungen sollten ebenfalls berücksichtigt werden, wenn Funkgerät und Gateway in unterschiedlichen Racks installiert oder von getrennten Stromquellen versorgt werden.

Latenz, Jitter und QoS

Funk-Dispatch reagiert empfindlich auf Verzögerungen, da Bediener häufig zwischen Empfangs- und Sendebetrieb wechseln. Eine hohe Netzwerklatenz kann Gespräche unnatürlich wirken lassen und dazu führen, dass der Anfang einer Übertragung abgeschnitten wird.

Ein stabiler Netzwerkpfad, eine geeignete QoS-Konfiguration und passende Jitter-Buffer-Einstellungen sind deshalb besonders wichtig, wenn Gateways über ein WAN betrieben werden.

SIP-Server und Anrufrouting

Das Systemdesign sollte festlegen, ob das Gateway direkt mit einer Dispatch-Plattform kommuniziert oder an einer IP PBX beziehungsweise einem SIP-Server registriert wird.

Bei PBX-basierten Installationen können einzelnen Funkkanälen SIP-Konten oder Nebenstellen zugeordnet werden, sodass Zugriffsrechte und Anrufrouting gemeinsam mit anderen Kommunikationsendpunkten verwaltet werden können.

Netzwerksicherheit und Zuverlässigkeit

Wenn Funkkommunikation über entfernte oder nicht vertrauenswürdige Netzwerke übertragen wird, sollten Firewall-Regeln, NAT-Verhalten und RTP-Medienpfade gemeinsam berücksichtigt werden.

VPNs, verschlüsselte SIP-Signalisierung, Secure RTP oder andere Schutzmechanismen können verwendet werden, sofern sie von den Geräten unterstützt und vom Projekt gefordert werden.

Bei kritischen Installationen sollten außerdem redundante Stromversorgungen, alternative Netzwerkpfade und ein lokaler Funkbetrieb berücksichtigt werden, falls das IP-Netzwerk oder die zentrale Kommunikationsplattform ausfällt.

FAQ zur Integration von SIP Radio Gateways

Was ist der Unterschied zwischen einem SIP Radio Gateway und einem RoIP Gateway?

RoIP Gateway ist ein weiter gefasster Begriff für Geräte, die Funksprachkommunikation und zugehörige Steuerinformationen über ein IP-Netzwerk übertragen. Ein SIP Radio Gateway stellt speziell SIP-Konnektivität bereit, sodass Funkressourcen mit SIP-Servern, IP-PBX-Systemen, SIP-Telefonen oder kompatiblen Dispatch-Plattformen zusammenarbeiten können.

Viele professionelle Gateways unterstützen sowohl SIP als auch andere RoIP-Kommunikationsverfahren, weshalb sich die beiden Begriffe in praktischen Anwendungen überschneiden können.

Kann ein SIP-Telefon mit einem VHF- oder UHF-Funkgerät kommunizieren?

Ja. Zwischen dem SIP-Netzwerk und dem Funkgerät wird ein geeignetes Radio Gateway benötigt. Das Gateway übernimmt die Sprachumwandlung und die PTT-Steuerung, die erforderlich ist, um das Funkgerät in den Sendemodus zu versetzen.

Kann ein Gateway für HF-, VHF- und UHF-Funkgeräte verwendet werden?

Das Frequenzband allein entscheidet nicht über die Kompatibilität. Wichtiger sind die Audioschnittstelle des Funkgeräts, die Steuersignale, die elektrischen Eigenschaften sowie mögliche Anforderungen an die Fernsteuerung.

Wenn ein Funkgerät kompatible RX-Audio-, TX-Audio- und PTT-Schnittstellen bereitstellt, kann es unabhängig davon, ob es im HF-, VHF- oder UHF-Bereich arbeitet, möglicherweise an ein geeignetes Radio Gateway angeschlossen werden.

Überträgt SIP das PTT-Signal des Funkgeräts direkt?

Nicht unbedingt. SIP verwaltet die Kommunikationssitzung, während das Gateway die Beziehung zwischen dem Zustand der IP-Kommunikation und der vom Funkgerät benötigten physischen PTT-Steuerung verarbeitet.

Je nach Gerät kann PTT über GPIO, E&M, Relaiskontakte, serielle Steuerung oder gatewayspezifische Signalisierung umgesetzt werden.

Können DMR-, P25- oder TETRA-Funkgeräte an ein SIP-System angeschlossen werden?

Ja, allerdings hängen die verfügbaren Funktionen davon ab, wie das Funkgerät angebunden wird.

Eine Verbindung über Audio und PTT kann grundlegende Sprachinteroperabilität ermöglichen. Native Funktionen wie Funkgeräte-ID, Gesprächsgruppen, Notfallsignalisierung, Standortinformationen oder Verschlüsselung erfordern normalerweise eine tiefergehende Schnittstelle auf Protokollebene.

Können Funk- und SIP-Gespräche gemeinsam aufgezeichnet werden?

Ja. Sobald das Funkaudio innerhalb der IP-Kommunikationsumgebung verfügbar ist, kann eine kompatible Aufzeichnungsplattform Funk- und Telefongespräche zentral aufzeichnen. Die genaue Aufzeichnungsmethode hängt vom Radio Gateway, der SIP-Plattform und der gesamten Dispatch-Architektur ab.

Eine gut geplante SIP Radio Gateway Bereitstellung ermöglicht es Organisationen, ihre vorhandene LMR-, HF-, VHF- und UHF-Funkinfrastruktur weiterzuverwenden und diese Kommunikationsressourcen gleichzeitig in moderne IP-Netzwerke zu integrieren. Entscheidend ist die Prüfung der Funkschnittstellen, der PTT- und Trägersteuerungslogik, der Audiopegel und der Netzwerkbedingungen, anstatt die Funkintegration lediglich als SIP-Registrierung zu betrachten.
