Notfallkommunikation wird nicht durch eine einzige Technologie getragen. Bei realer Katastrophenhilfe, Rettungseinsätzen, öffentlicher Sicherheit, industriellen Notfällen und Führungs- und Leitstellenszenarien werden Kommunikationsressourcen normalerweise über drei Arbeitsumgebungen aufgebaut: Weltraum, Luft und Boden. Jede Ebene hat unterschiedliche physische Bedingungen, Gerätetypen, Abdeckungsfähigkeiten und Einsatzwerte.

Eine praktische Lösung für Notfallkommunikation sollte nicht nur Geräte auflisten. Sie sollte erklären, welche Netzebene genutzt wird, welche Kommunikationsfähigkeit sie bereitstellt und wie sie Sprache, Daten, Video, Ortung, Führung und Koordination unterstützt, wenn normale Infrastruktur beschädigt, überlastet oder nicht verfügbar ist.

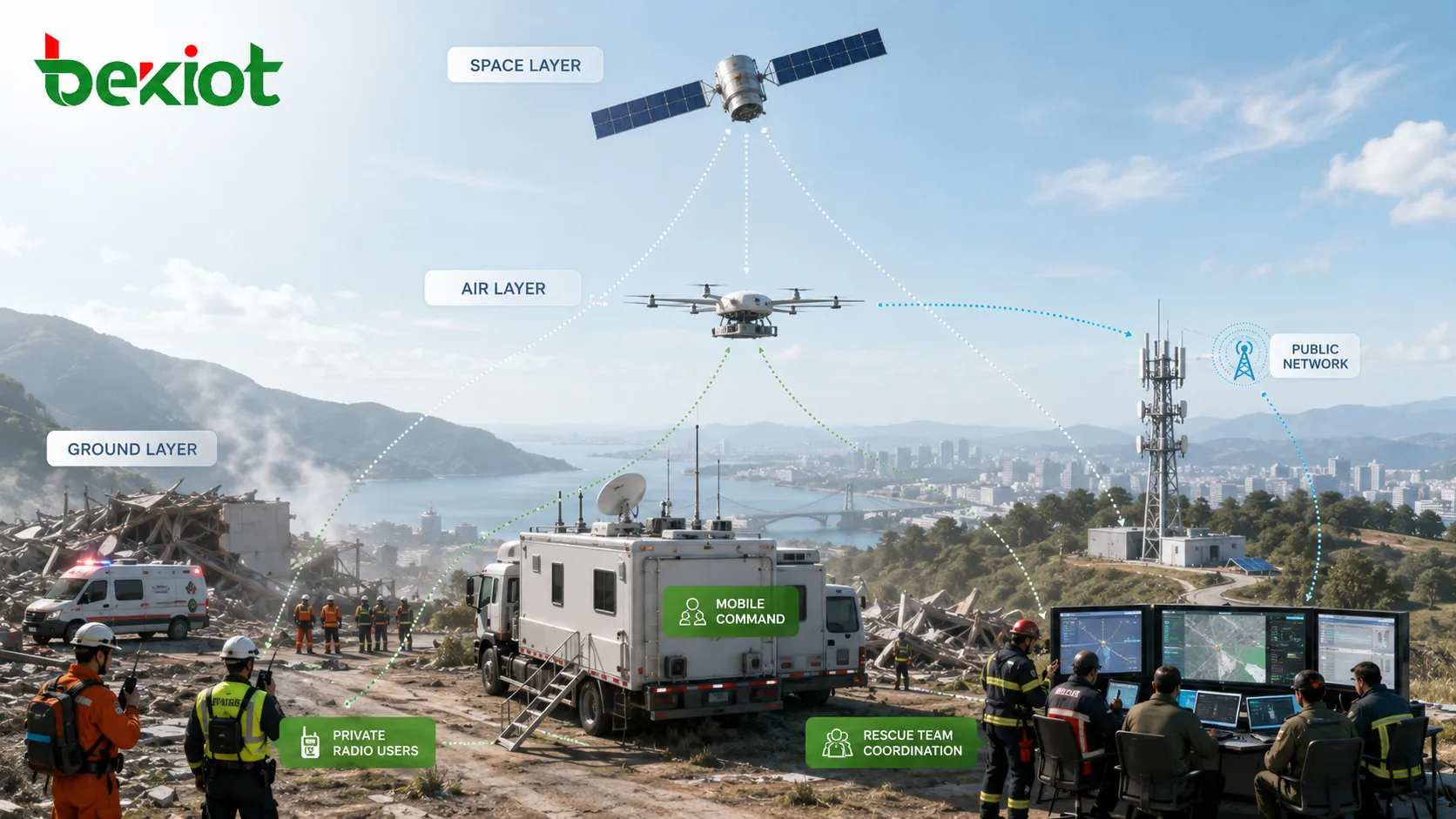

Eine Schichtenansicht von Notfallnetzen

Das Weltraum-Luft-Boden-Modell teilt Notfallkommunikationsressourcen nach ihrer Betriebsumgebung ein. Die Weltraumebene bezeichnet Kommunikationsressourcen außerhalb der Erdatmosphäre, hauptsächlich Satellitenkommunikationssysteme. Die Luftebene bezeichnet Kommunikationstechnik, die von Flugzeugen, Drohnen, Hubschraubern, Luftschiffen oder Ballons innerhalb der Atmosphäre getragen wird. Die Bodenebene umfasst feste, mobile, drahtgebundene und drahtlose Geräte, die auf der Erdoberfläche betrieben werden.

Diese Schichtenansicht ist nützlich, weil Notfallorte unvorhersehbar sind. Eine Überschwemmung kann Glasfaser unterbrechen. Ein Erdbeben kann Basisstationen beschädigen. Ein Waldbrand kann weit außerhalb der öffentlichen Netzabdeckung auftreten. Ein Tunnel, Bergwerk oder eine unterirdische Anlage kann gewöhnliche Funksignale blockieren. Kein einzelnes System kann alle diese Situationen lösen.

Wenn Projektteams die Rolle jeder Ebene verstehen, können sie die richtige Kombination aus Satellitenterminals, luftgestützten Kommunikationsknoten, mobilen Führungsfahrzeugen, privaten Funksystemen, Breitband-Mesh-Geräten, Glasfaserzugang, öffentlichen Netzen, Sensoren und Leitstellenplattformen wählen.

Weltraumgestützte Verbindungen für Basiskonnektivität

In der Notfallkommunikation bezeichnet die Weltraumebene hauptsächlich Satellitenkommunikation. Satellitensysteme sind wertvoll, weil sie weniger von Bodenkatastrophen betroffen sind. Wenn terrestrische Netze beschädigt oder nicht verfügbar sind, kann Satellitenkommunikation eine Grundverbindung für Sprachanrufe, Internetzugang, Führungsmeldungen und Datenübertragung bereitstellen.

Typische Satellitenressourcen sind Satellitentelefone, Hochdurchsatz-Satellitenterminals und Internetdienste über Satelliten in niedriger Erdumlaufbahn. Satellitentelefone werden hauptsächlich für Sprache und einfache Nachrichten genutzt. Hochdurchsatz-Terminals können stärkeren Datenzugang für Einsatzleitfahrzeuge, temporäre Standorte, Rettungslager und Feldleitstellen bieten. Systeme in niedriger Umlaufbahn werden zunehmend für schnelleren und flexibleren Breitbandzugang in abgelegenen Gebieten verwendet.

Beispielsweise kann ein Rettungsteam Satellitentelefone als grundlegende Sprachreserve, ein fahrzeugmontiertes Satellitenterminal für den Internetzugang der Leitstelle und ein tragbares Satelliten-Breitbandgerät für Datenaustausch und Videorückübertragung nutzen. Diese Systeme ersetzen Bodennetze nicht, bieten aber eine wichtige „letzte Garantie“, wenn andere Verbindungen ausfallen.

Luftgestützte Abdeckung für schnelle Wiederherstellung

Die Luftebene nutzt flugbasierte Plattformen zum Tragen von Kommunikationsnutzlasten. Drohnen, Hubschrauber, Luftschiffe und Fesselballons können Kommunikationstechnik über Hindernisse heben und eine größere temporäre Abdeckung bereitstellen. Dies ist besonders nützlich, wenn Bodeninfrastruktur beschädigt ist oder das Rettungsgebiet komplexes Gelände aufweist.

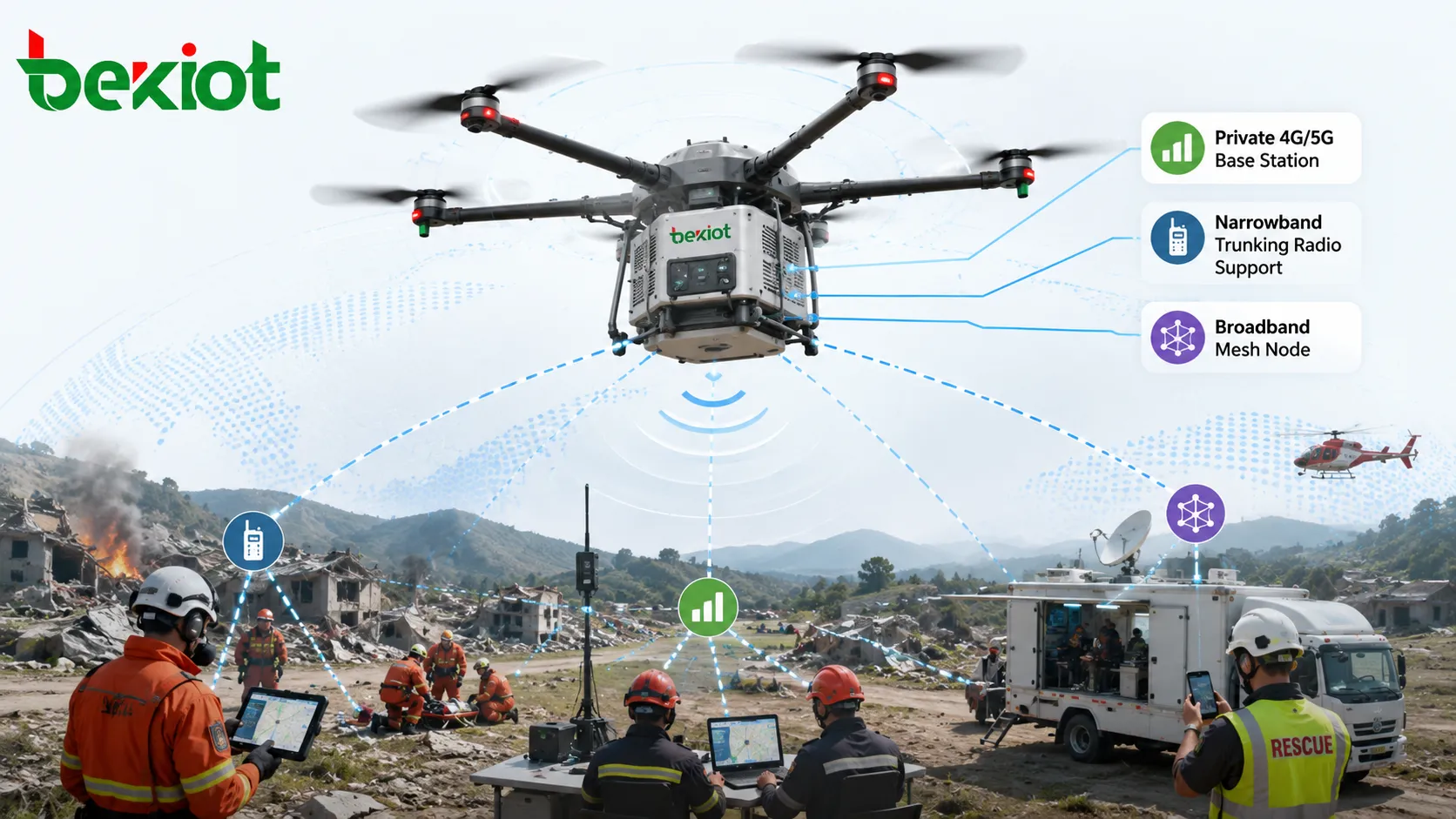

Typische Anwendungen umfassen Drohnen mit privaten 4G- oder 5G-Basisstationen, Drohnen mit schmalbandigen Bündelfunk-Basisstationen und Drohnen mit Breitband-Mesh-Kommunikationsgeräten. Diese Systeme können die Feldkommunikation für Rettungsteams, mobile Führungsstellen, temporäre Unterkünfte, Katastrophengebiete und große Außen-Notfallszenen schnell wiederherstellen.

Luftgestützte Kommunikation hat einen klaren technischen Vorteil: Höhe verbessert die Abdeckung. Drahtlose Kommunikation wird durch Sendeleistung, Geländeblockaden, Gebäudehindernisse, Antennenhöhe und Ausbreitungsbedingungen beeinflusst. Wenn Kommunikationstechnik in die Luft gehoben wird, verbessert sich die Sichtverbindung und der Abdeckungsbereich kann deutlich wachsen.

Bodensysteme für täglichen Betrieb und Feldeinsatz

Die Bodenebene enthält die größte Anzahl von Notfallkommunikationsgeräten. Dazu gehören öffentliche Telefonnetze, öffentliche Mobilfunknetze, private 5G-Netze, schmalbandiger Bündelfunk, Kurzwellenkommunikation, Mikrowellenverbindungen, Breitband-Mesh-Netze, Glasfaser, drahtlose IoT-Sensoren, Einsatzleitfahrzeuge und Notfallkommunikationsfahrzeuge.

Obwohl viele Funksignale als elektromagnetische Wellen durch die Luft laufen, ist die Hauptausrüstung weiterhin am Boden installiert oder wird dort betrieben. Daher werden diese Ressourcen in der Notfallkommunikationsplanung normalerweise als Systeme der Bodenebene behandelt.

Bodensysteme sind die Grundlage der meisten Notfallkommunikationsprojekte. Sie unterstützen Routinekommunikation, lokale Führung, mobile Reaktion, Funkleitstelle, Videoübertragung, Sensordatenerfassung und die Verbindung mit Regierungs-, Unternehmens-, Industrie-, Verkehrs- und Sicherheitsplattformen.

Breitband- und Schmalbandplanung

Geräte der Bodenebene können häufig in Breitband- und Schmalband-Kommunikationsressourcen unterteilt werden. Breitbandsysteme werden gewählt, wenn das Projekt Videorückübertragung, Kartenaustausch, Datenzugriff, Dateiübertragung, Fernüberwachung, Bildübertragung oder Interaktion mit einer Führungsplattform benötigt. Schmalbandsysteme werden gewählt, wenn die Hauptanforderung zuverlässige Sprachkommunikation, Gruppenruf, Dispatch-Sprechverbindung oder Signalisierung mit niedriger Datenrate ist.

Zum Beispiel können Breitband-Mesh-Geräte für Notfall-Videorückführung, temporäre Standortvernetzung, Zugriff von mobilen Führungsfahrzeugen und Drohnenvideo-Rückführung eingesetzt werden. Schmalbandiger Bündelfunk oder VHF/UHF-Systeme können für Sprachkoordination im Feld, Patrouillenkommunikation, Gruppierung von Rettungsteams und Leitstellenführung verwendet werden.

In vielen realen Projekten werden beide Typen benötigt. Breitband unterstützt visualisierte Führung und Informationsaustausch, während Schmalband stabile Sprachkoordination unterstützt. Eine ausgewogene Lösung sollte nicht nur eine Seite wählen, es sei denn, die Anwendung ist sehr einfach.

Spezielle Umgebungen unter der Oberfläche

Notfallkommunikation kann auch Unterwasser- und Untergrundumgebungen betreffen. Diese Szenarien sind technisch schwierig, weil elektromagnetische Wellen in Wasser, Boden, Gestein, Tunneln und Bergwerksstrukturen starke Dämpfung, Reflexion, Brechung, Absorption und Interferenzen erfahren.

Unterwasserkommunikation kann akustische Kommunikation, spezielle Kabelsysteme, Unterwassersensoren oder dedizierte Niederfrequenzverfahren erfordern. Untergrundkommunikation kann Leaky-Feeder-Systeme, Bergwerkskommunikationssysteme, Durch-die-Erde-Kommunikation, drahtgebundene Backup-Verbindungen oder sorgfältig geplante Funkrelaisnetze erfordern.

Diese speziellen Umgebungen sollten nicht wie gewöhnliche Bodenkommunikationsszenarien behandelt werden. Ingenieure müssen Medium, Entfernung, Hindernisse, Sicherheitsanforderungen, Stromversorgung und Notfallablauf bewerten, bevor sie Geräte auswählen.

Aufbau einer praktischen Lösung

Ein vollständiger Notfallkommunikationsplan sollte mit der Betriebsumgebung beginnen. Die erste Frage lautet, wo der Notfall auftreten kann: offenes Feld, Stadtgebiet, Gebirge, Wald, Tunnel, Untergrund, Industrieanlage, Küstengebiet oder abgelegener Standort. Die zweite Frage lautet, was übertragen werden muss: Sprache, Video, Daten, Standort, Alarm, Sensorinformationen oder Führungsanweisungen.

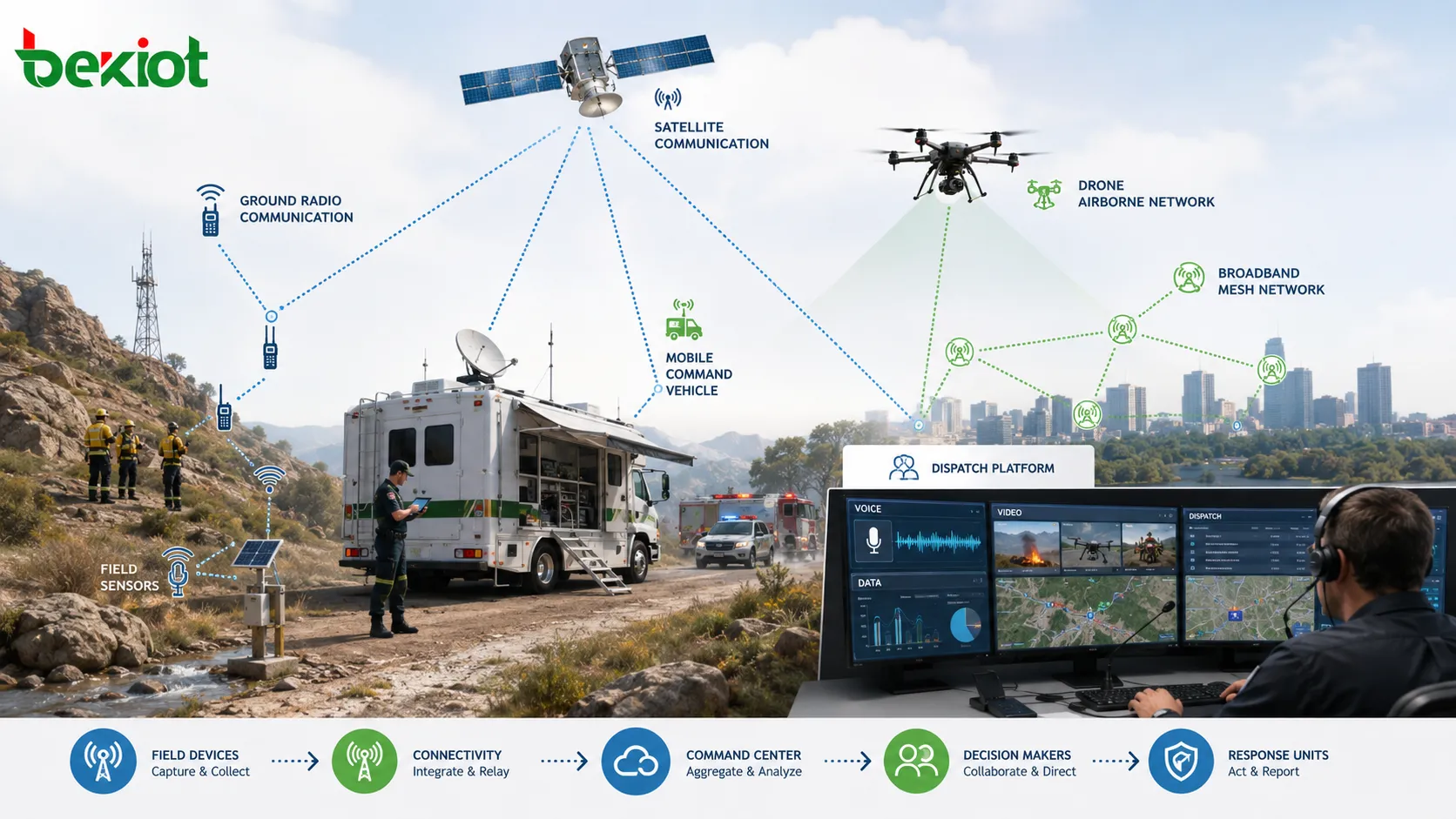

Wenn diese Anforderungen klar sind, kann die Lösung mehrere Ebenen kombinieren. Satellitenkommunikation kann Backup-Konnektivität bereitstellen. Drohnenbasierte Systeme können temporäre Abdeckung wiederherstellen. Bodensysteme können lokalen Dispatch, Breitbandzugang, Funkkommunikation, Videorückführung und den Betrieb von Führungsfahrzeugen unterstützen.

Becke Telcom kann in Projekten mit Bedarf an konvergenter Kommunikation, SIP-Leitstellenkommunikation, Funkintegration, Notrufpunkten, Durchsageverknüpfung und Anbindung an Führungsplattformen als leichte Referenz berücksichtigt werden. Das Hauptprinzip ist, unterschiedliche Kommunikationsressourcen in einen nutzbaren Notfallablauf zu verbinden, statt isolierte Geräte bereitzustellen.

Einsatzüberlegungen für Ingenieure

Ingenieure sollten Abdeckungsreichweite, Geländebedingungen, Backhaul-Pfad, Stromversorgung, Gerätemobilität, Umweltschutz, Antennenhöhe, Spektrumressourcen, Netzwerksicherheit und Kompatibilität mit bestehenden Führungsplattformen bewerten. Notfallkommunikation ist nicht nur eine Beschaffungsaufgabe. Sie ist eine Systemengineering-Aufgabe.

Stromreserve ist besonders wichtig. Kommunikationstechnik kann in Gebieten arbeiten, in denen das Stromnetz beschädigt ist. Tragbare Batterien, Fahrzeugstrom, Generatorstrom, Solarreserve und Energiemanagement sollten bei der Planung berücksichtigt werden.

Interoperabilität ist ebenfalls kritisch. Satellitenterminals, Funksysteme, Breitband-Mesh-Knoten, privates 5G, öffentliche Netze, Führungsfahrzeuge, Sensoren und Leitstellenplattformen sollten durch geeignete Gateways, Protokolle und Betriebsverfahren verbunden werden. Andernfalls kann jedes Teilsystem allein funktionieren, aber die koordinierte Führung nicht unterstützen.

Anwendungsszenarien

Weltraum-Luft-Boden-Notfallkommunikation eignet sich für Erdbebenrettung, Hochwasserschutz, Waldbrandbekämpfung, städtisches Notfallmanagement, Notfallreaktion in Chemieparks, Verkehrsunfälle, Stromnetzreparatur, Unterstützung an Grenzen und in abgelegenen Gebieten, Seenotrettung, Bergwerksrettung und große öffentliche Veranstaltungen.

Verschiedene Szenarien erfordern unterschiedliche Prioritäten. Waldbrandeinsätze benötigen möglicherweise Luftabdeckung, Satellitenbackup und schmalbandigen Sprachdispatch. Urbane Katastrophenhilfe kann Führungsfahrzeuge, öffentlichen Netzfallback, Videozugang und temporäres Breitband-Mesh benötigen. Rettung in abgelegenen Bergen kann stark von Satellitenkommunikation und tragbarer Feldvernetzung abhängen.

Die Lösung sollte daher modular sein. Teams können je nach Mission weltraum-, luft- und bodengestützte Ressourcen wählen, statt eine feste Struktur für alle Notfälle aufzubauen.

Fazit

Notfallkommunikation im Weltraum-Luft-Boden-Modell ist ein mehrschichtiges Kommunikationssystem. Die Weltraumebene bietet satellitengestützte Reserve und Langstreckenverbindung. Die Luftebene nutzt Drohnen, Hubschrauber, Luftschiffe und Ballons, um Abdeckung schnell wiederherzustellen. Die Bodenebene bietet die größte Bandbreite täglicher und feldbezogener Kommunikationsressourcen, darunter öffentliche Netze, privater Funk, Breitband-Mesh, Kurzwelle, Mikrowelle, Glasfaser, Sensoren und Führungsfahrzeuge.

Die wirksamste Notfallkommunikationslösung entsteht nicht aus nur einer Technologie. Sie sollte zur realen Umgebung passen, geeignete Breitband- und Schmalbandressourcen auswählen, Backup-Verbindungen vorbereiten und alle Kommunikationswerkzeuge in einen koordinierten Führungsablauf verbinden. Nur dann kann das System zuverlässige Sprach-, Video-, Daten- und Dispatch-Kommunikation unterstützen, wenn die normale Infrastruktur nicht verfügbar ist.

Häufige Fragen

Wie sollten Notfallteams entscheiden, welche Kommunikationsebene zuerst genutzt wird?

Die erste Wahl sollte von den Standortbedingungen abhängen. Wenn Bodeninfrastruktur verfügbar ist, sind Bodensysteme normalerweise am schnellsten nutzbar. Wenn Bodennetze beschädigt oder nicht verfügbar sind, sollten Satellitenverbindungen und Luftabdeckung schnell ergänzt werden, um die Führungsverbindung wiederherzustellen.

Kann Drohnenkommunikation Satellitenkommunikation ersetzen?

Nein. Drohnensysteme sind für temporäre regionale Abdeckung nützlich, benötigen aber weiterhin Backhaul, Stromversorgung, Nutzlastkapazität und Flugmanagement. Satellitenkommunikation eignet sich besser für Langstrecken-Backup-Konnektivität, wenn kein Boden- oder Luft-Backhaul verfügbar ist.

Warum sind Schmalbandsysteme weiterhin wichtig, wenn Breitbandnetze verfügbar sind?

Schmalbandsysteme sind oft besser für einfache, stabile, gruppenbasierte sprachgestützte Leitstellenkommunikation geeignet. Sie benötigen gewöhnlich weniger Bandbreite und lassen sich im Feldeinsatz einfacher bedienen. Breitband ist stärker für Video und Daten, aber Sprachkoordination benötigt weiterhin einen zuverlässigen Schmalband- oder sprachpriorisierten Kanal.

Was sollte für lang andauernde Notfallkommunikation vorbereitet werden?

Lang andauernde Einsätze benötigen Ersatzbatterien, Fahrzeugstrom, Ladestationen, Generatoren, Ersatzantennen, Ersatzkabel, Schutzkoffer für Geräte, Anwenderschulung und klare Verfahren für Frequenz- oder Netzmanagement.

Wie können unterschiedliche Notfallkommunikationssysteme zusammenarbeiten?

Unterschiedliche Systeme können über Leitstellenplattformen, Funk-Gateways, SIP-Gateways, Videozugangs-Gateways, Datenschnittstellen und einheitliche Betriebsverfahren verbunden werden. Ziel ist es, isolierte Inseln zu vermeiden und Feldnutzer, Leitstellen, Fahrzeuge, Sensoren und externe Behörden über eine koordinierte Plattform Informationen austauschen zu lassen.
