Fehlzonen-Paging tritt auf, wenn ein Bediener einen Paging-Bereich auf einer Leitstellenkonsole auswählt, die Durchsage aber von einem anderen Bereich oder von zusätzlichen unbeabsichtigten Lautsprechern wiedergegeben wird. SIP-Signalisierung und Audioqualität können während des gesamten Anrufs normal erscheinen, obwohl die Zielzuordnung falsch ist. Der Fehler kann in einer Konsolentaste, einer SIP-Routing-Regel, einer Paging-Gruppe, einem Multicast-Abonnement oder einem analogen PA-Ausgang liegen.
Effektive Fehlerbehebung identifiziert die früheste Abweichung zwischen dem angeforderten Ziel und den physischen Geräten, die die Durchsage tatsächlich wiedergeben. Dieser Leitfaden folgt dieser Spur über Touchscreen-Leitstellenkonsolen, SIP-Server, Netzwerklautsprecher und alte Verstärkerzonen. Er konzentriert sich auf das Isolieren und Korrigieren von Fehlrouting, statt allgemeine Zoneneinrichtung oder akustische Abnahmeverfahren zu wiederholen.
Identifizieren, wo die beabsichtigten und tatsächlichen Zonen auseinandergehen
Definieren Sie den Fehler zunächst genau. „Falsche Zone“ kann bedeuten, dass die Konsole eine falsche Bezeichnung angezeigt hat, dass die SIP-Plattform den Anruf an die falsche Gruppe geroutet hat, dass ein Empfänger einen Stream abgespielt hat, den er nicht abonnieren sollte, oder dass ein Verstärker einen falschen physischen Lautsprecherkreis aktiviert hat. Ihre Abhilfemaßnahmen unterscheiden sich.
Erfassen Sie einen kontrollierten Vorfall
Bevor Sie Einstellungen ändern, zeichnen Sie Konsolenmodell, angemeldetes Konto, angezeigten Zonennamen, ausgewählte Gruppe oder Tastenkürzel, Uhrzeit, Anruf- oder Aufgaben-ID und die physischen Orte, an denen Ton zu hören war, auf. Speichern Sie Bildschirm und Protokolle. Stellen Sie fest, ob Live-, aufgezeichnetes, geplantes oder Alarm-Paging beteiligt war.
Holen Sie die Erlaubnis für Tests ein, verwenden Sie eine unmissverständliche Nicht-Notfallnachricht und informieren Sie Personal in allen potenziell betroffenen Bereichen. Aktivieren Sie nicht wiederholt eine tatsächliche Evakuierungsgruppe, nur um einen Fehler zu reproduzieren. Befolgen Sie die Standortverfahren zur Beeinträchtigung, wenn die Notfallwarnung betroffen ist.
Klassifizieren Sie das Symptom, bevor Sie Konfigurationsseiten öffnen
Nur eine Konsole ist falsch: Vergleichen Sie ihre Tastenkürzel, die zwischengespeicherte Zonenliste, das Bedienerkonto und lokal gespeicherte Wählregeln mit einer bekanntermaßen guten Konsole.
Jede Konsole erreicht denselben falschen Bereich: Untersuchen Sie die gemeinsame Servergruppe, die Wählplanübersetzung und den nachgelagerten Paging- oder PA-Controller.
Sowohl beabsichtigte als auch unbeabsichtigte Zonen spielen: Suchen Sie nach überlappender Gruppenmitgliedschaft, doppelten Stream-Abonnements, Matrixausgängen oder unbeabsichtigter Audioverteilung.
Eine andere Zone spielt erst nach einer geplanten Aufgabe oder einem Alarm: Unterscheiden Sie die Live-Paging-Route des Bedieners von der Automatisierungs- oder Prioritätsroute, die bereits aktiv war.
Das richtige Gerät ist aktiv, aber Personen berichten vom Nebenraum: Untersuchen Sie die physische Lautsprecherplatzierung und akustische Überlagerung, bevor Sie logische Gruppenzuweisungen ändern.
Behalten Sie während der gesamten Verfolgung eine konsistente Vorfall- oder Aufgabenreferenz bei: Anzeigebezeichnung → Befehl oder gewählte URI → Serverentscheidung → Gruppe oder Medienstream → Endpunkt oder Verstärkerkanal → physischer Lautsprecherkreis. Wo keine gemeinsame ID existiert, korrelieren Sie zuverlässige Zeitstempel und Quellenidentitäten.

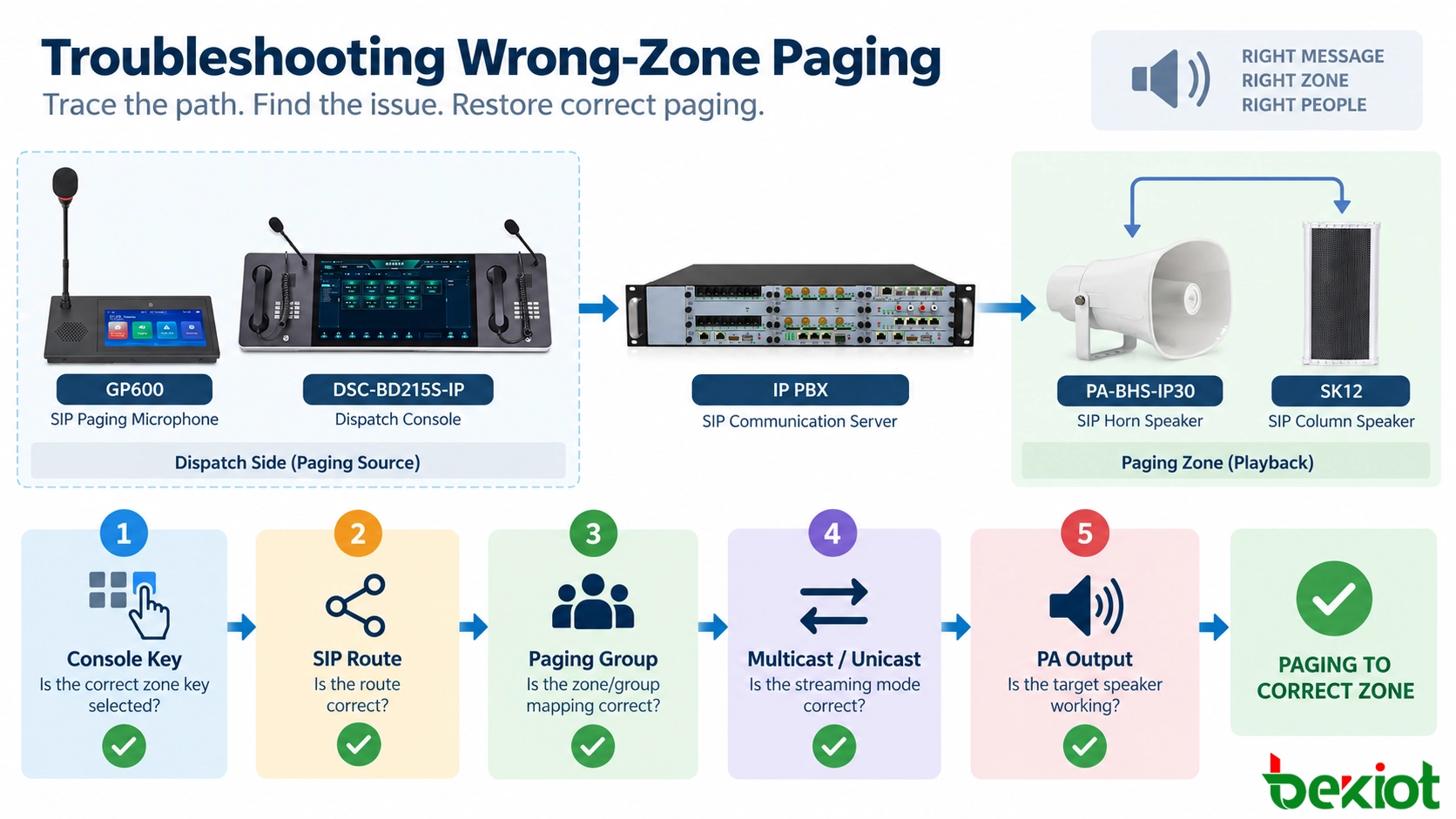

Abb. 1 – Beginnen Sie mit dem beobachteten Symptom und folgen Sie getrennten Prüfungen für Konsolenzuordnung, Server-Routing, Medienempfänger und analoge PA-Ausgänge.
Prüfen Sie Konsolentasten, Zonenlisten und Bedienerprofile
Ein angezeigter Zonenname ist nicht unbedingt das Ziel, das die Konsole sendet. Tasten können auf Nebenstellen, Gruppen-IDs oder Aktionen verweisen. Eine umbenannte Zone kann ein veraltetes Ziel behalten.
Vergleichen Sie die Bezeichnung mit dem tatsächlichen Befehl
Öffnen Sie die Konfiguration der betroffenen Taste oder des Zoneneintrags und untersuchen Sie das gespeicherte Ziel. Beispielsweise kann „Loading Bay“ noch eine frühere Lagerhaus-Nebenstelle anrufen. Vergleichen Sie mit dem genehmigten Zonenregister.
Vergleichen Sie, wo autorisiert, die benannte Touchscreen-Aktion mit dem direkten Wählen ihres dokumentierten Paging-Ziels. Wenn nur das Tastenkürzel fehlschlägt, untersuchen Sie die Konsolenzuordnung; wenn beide fehlschlagen, gehen Sie zum gemeinsamen Routing über. Direktes Wählen kann Gruppenlogik oder Berechtigungen umgehen und ist diagnostischer Beweis, keine Akzeptanz des normalen Arbeitsablaufs.
Prüfen Sie benutzerspezifische und replizierte Einstellungen
Vergleichen Sie betroffene und nicht betroffene Bedienerprofile, replizierte Konsoleneinstellungen und Client-Cache-Versionen. Bestätigen Sie, dass serverseitige Zonenänderungen tatsächlich an den betroffenen Arbeitsplatz veröffentlicht wurden. Mehrere ausgewählte Zonen, eingerastete Tasten und beibehaltene Ganzzonen-Auswahlen können ebenfalls scheinbares Fehlrouting erklären; zeichnen Sie sie auf, bevor Sie die Oberfläche zurücksetzen.
Becke Telcoms DSC-BD215S IP Dispatch Console bietet ein Beispiel für einen Touchscreen-Leitstellenendpunkt mit anpassbaren Bedienelementen. Die DSC-173 IP Paging and Dispatch Console ist eine weitere Option; das Zuordnungsverhalten hängt von der installierten Software ab.
Verwandtes Produkt: DSC-BD215S IP Dispatch Console
Verfolgen Sie SIP-Wählung, Plattform-Routing und Gruppenmitgliedschaft
Wenn die Konsole das erwartete Ziel gesendet hat, untersuchen Sie die Auflösung dieser Anforderung durch den Server. Zonenbezeichnungen, SIP-Routen und Empfängermitgliedschaft können getrennt gespeichert sein.
Untersuchen Sie das effektive Ziel, nicht nur das Anrufergebnis
Lokalisieren Sie den SIP-Anruf nach Quelle, Zeit und Call-ID, sofern verfügbar. Untersuchen Sie Request-URI, Wählplanübersetzung und effektives Anwendungsziel. Ein Alias, eine Mandantenregel oder ein Präfix kann einen korrekten Kurzcode auf eine veraltete Gruppe umleiten. Ein SIP 200 OK bestätigt die Annahme durch einen Anrufzweig; es identifiziert nicht die Lautsprecherkreise, die schließlich Audio wiedergeben.
Wenn eine Paging-Anwendung einen API-Befehl statt einer SIP-Wählzeichenfolge akzeptiert, untersuchen Sie die Befehlsnutzlast und die aufgelöste Gruppenkennung des Dienstes. Folgen Sie dem tatsächlichen Dienstpfad des Projekts.
Lösen Sie die Gruppe in eine explizite Endpunktliste auf
Exportieren oder untersuchen Sie die effektive Mitgliedschaft der ausgewählten Gruppe zum Zeitpunkt des Vorfalls. Vergleichen Sie Endpunkt-IDs, Standortnamen und Verstärkerkanäle mit dem genehmigten Zonenregister. Prüfen Sie verschobene Geräte, geklonte Profile, kopierte Gruppen und Automatisierungsregeln.
Verwenden Sie stabile Gerätekennungen, sofern verfügbar. DHCP-Adressen und wiederverwendete Nebenstellen können physische Standortaufzeichnungen nicht ersetzen. Prüfen Sie, ob die Plattform dynamische Mitgliedschaft nach Zeitplan, Bedienerrolle oder Alarmzustand anwendet. Untersuchen Sie effektive Einstellungen, nicht Vorlagen.
Praxisbeispiel: Production West erreicht Warehouse
Stellen Sie sich eine hypothetische Anlage vor, in der ein Bediener Production West auswählt, aber die Testdurchsage von Warehouse North hört. Die genehmigte Konfiguration identifiziert Production West als PW-02 und seine Paging-Gruppe als G-12. Der Dispatch-Dienst löst PW-02 jedoch in G-14 auf, was zu Warehouse North gehört.
| Trace-Prüfpunkt | Erwartet | Beobachtete Evidenz |
|---|---|---|
| Bedienerauswahl | Production West / PW-02 | Konsolenereignis: PW-02 |
| Gesendete Anforderung | PW-02 | Dispatch-Anforderung: PW-02 |
| Server-Gruppenauflösung | G-12 | Routing-Protokoll: G-14 |
| Nachgelagerte Mitglieder | G-12-Lautsprecherliste | G-14-Lagermitglieder |
| Feldbeobachtung | Production West hörbar | Warehouse North hörbar |
Die erste nachgewiesene Abweichung liegt beim PW-02-zu-Gruppe-Lookup. Bevor Sie Lautsprecherabonnements anfassen, exportieren Sie die aktive Zuordnung, vergleichen Sie sie mit der genehmigten Revision und prüfen Sie die Änderungshistorie. Korrigieren Sie die Zuordnung auf der besitzenden Plattform unter Änderungskontrolle; bearbeiten Sie nicht die gültige G-14-Lagermitgliedschaft, nur weil ihre Lautsprecher gespielt haben.
Nachdem Sie die Reparatur angewendet und veröffentlicht haben, prüfen Sie, ob PW-02 jetzt in G-12 aufgelöst wird. Wiederholen Sie dann das Paging von der ursprünglichen Bedieneranmeldung und testen Sie Warehouse North separat. Die Beispielkennungen und Protokollfelder sind illustrativ, keine Becke-spezifischen Befehle oder demonstrierte Plattformausgabe.

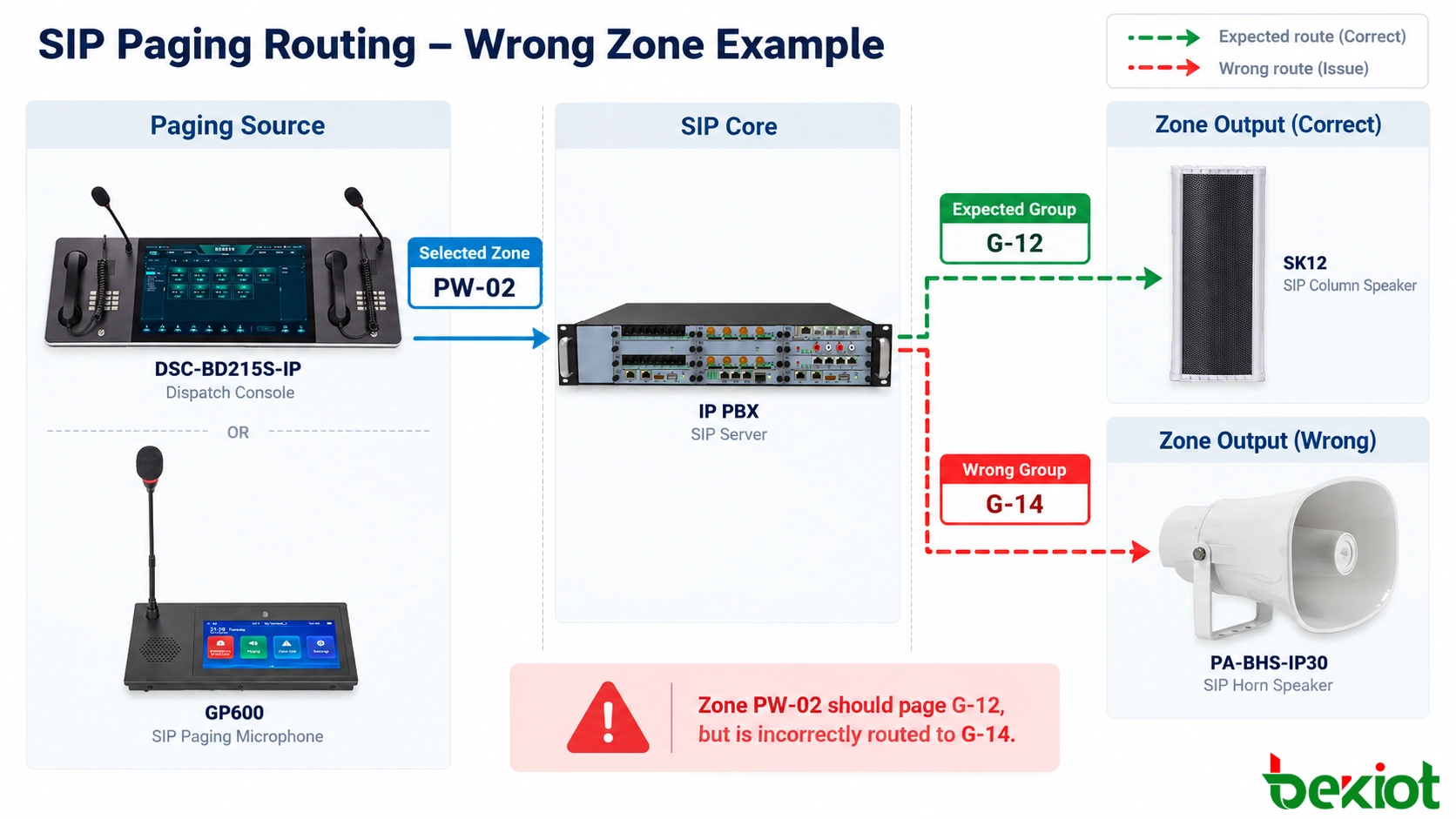

Abb. 2 – Erwartete PW-02-zu-G-12-Zuordnung im Vergleich zu einer falschen PW-02-zu-G-14-Serverauflösung; Endpunkte werden erst untersucht, nachdem die Route hergestellt ist.
Untersuchen Sie Netzwerkaudio, Abonnements und analoge Ausgänge
Wenn der Server das richtige Ziel und die richtige Gruppe auflöst, gehen Sie stromabwärts. Vergleichen Sie nun die befohlene Zone mit den tatsächlichen Medienempfängern für das verwendete Transportverfahren.
Unicast: Identifizieren Sie die tatsächlichen Medienempfänger
In einem Unicast-Design kann der Paging-Server einen separaten RTP-Fluss oder SIP-Anrufzweig zu jedem Endpunkt erstellen. Vergleichen Sie Zieladressen und Ports mit der erwarteten Empfängerliste. Falsche Medienziele oder geklonte Endpunktidentitäten können Audio fehlleiten.
Gezielte Empfängeraufzeichnungen können bestätigen, ob ein Nicht-Ziel-Endpunkt tatsächlich RTP empfangen hat. Empfängeridentität und Verkabelung müssen dennoch geprüft werden; Paketankunft ist kein Beweis für hörbare Wiedergabe.
Multicast: Überprüfen Sie Gruppenadresse und Endpunkt-Abonnements
Vergleichen Sie für Multicast-Paging die konfigurierte Ziel-Multicast-Adresse und den UDP-Port für jede Zone. Prüfen Sie den aktiven Abonnement- oder Join-Status des unbeabsichtigten Empfängers, nicht nur den Aufgabenstatus des Senders. Doppelte Gruppenadressen und veraltete Abonnements können die Wiedergabe fehlleiten.
Prüfen Sie IGMP-Joins, Snooping, Querier-Betrieb und Multicast-Routing. Netzwerk-Flooding kann Pakete an unbeabsichtigte Switch-Ports liefern, aber Flooding allein kann nicht belegen, dass ein Lautsprecher den Stream abonniert, dekodiert oder abgespielt hat. Überprüfen Sie seine effektive Empfängerkonfiguration, bevor Sie die Switching-Infrastruktur beschuldigen.
Becke Telcom Netzwerklautsprecher wie der PA-BHS-IP30 SIP Horn Speaker und der SK12 SIP Column Speaker können als Feldendpunkte in unterstützten Paging-Projekten dienen. Überprüfen Sie unterstützte Abonnements und Protokolle für jedes installierte Modell und jede Firmware.
Legacy-PA: Folgen Sie Gateway, Relais und Verstärkerkanälen
Wenn SIP-Paging vorhandene analoge PA-Geräte speist, kann die ausgewählte Nebenstelle an einem Gateway, Controller oder Audio-Matrix enden. Prüfen Sie die Ausgangszuweisung des Gateways, Relaiskontakte, Zonenauswahlbefehle, Verstärkereingang und den endgültigen Lautsprecherkreis. Vertauschte Relais oder falsch beschriftete Lautsprecherleitungen können den falschen Bereich aktivieren.
Qualifizierte Techniker sollten während eines kontrollierten Punkt-zu-Punkt-Tests die tatsächlichen Ausgänge mit dem As-built-Kabelplan vergleichen. Befolgen Sie elektrische Isolations- und lokale Sicherheitsverfahren, bevor Sie Verstärker- oder Konstantspannungs-Lautsprecherverkabelung untersuchen.
Schließen Sie gemeinsam genutzte Quellen und akustische Effekte aus
Prüfen Sie, ob Hintergrundmusik, geplantes Audio oder ein Notfall-Prioritätsstream das Ziel belegt hat. Gleichen Sie Ereignis-IDs und Zeiten ab, um eine gleichzeitige Durchsage auszuschließen. Schall, der durch offenen Raum dringt, ist kein Gruppen-Zuordnungsfehler.
Korrigieren Sie die erste Abweichung und führen Sie Regressionstests durch
Sobald die erste Abweichung durch Protokolle oder Messungen gestützt wird, korrigieren Sie die verantwortliche Schicht mit der kleinsten genehmigten Änderung. Sichern Sie das relevante Konsolenprofil, den Wählplan, die Gruppendefinition, das Abonnement oder die PA-Matrix. Mehrere gleichzeitige Änderungen machen Grundursache und Rollback schwer überprüfbar; zusätzliche Fehler können stromabwärts verbleiben.
Verwenden Sie eine kompakte Fehlerisolationsmatrix
| Beobachtetes Symptom | Erster entscheidender Vergleich | Wahrscheinliche Fehlerdomäne |
|---|---|---|
| Eine Konsole wählt Zone A, sendet aber Zone B | Sichtbare Bezeichnung vs. gesendeter Befehl | Tastenkürzel, Makro, Profil oder veraltete Client-Zuordnung |
| Alle Konsolen senden A, Server wählt B | Anforderungs- oder Ereignis-ID vs. aufgelöste Gruppe | PBX-Wählplan oder Dispatch-Routing-Tabelle |
| Gruppe ist korrekt, aber ein zusätzlicher SIP-Lautsprecher spielt | Effektive Mitgliedschaft und Empfängermedien/-abonnement | Gruppendatensatz oder Endpunktkonfiguration |
| Netzwerkendpunkt ist korrekt, aber falscher analoger Bereich ertönt | Gateway-Ausgang vs. Verstärker und Kabelplan | Relais, PA-Matrix oder physischer Lautsprecherkreis |
| Fehlzonenbericht tritt nur während einer anderen Aufgabe auf | Überlappende Ereignis-IDs, Medienquellen und Prioritätsstatus | Gleichzeitiger Zeitplan, Alarm oder Override-Pfad |
Testen Sie ein Ziel, seine Nachbarn und jede betroffene Quelle erneut
Testen Sie nach der Korrektur das betroffene Ziel von der ursprünglichen Bedieneranmeldung und Konsole aus. Bestätigen Sie Anzeige, Befehl, aufgelöste Gruppe und aktive Empfänger. Pagen Sie auch benachbarte Zonen, damit die Reparatur keine gültige Mitgliedschaft entfernt.
Wiederholen Sie relevante Fälle: einzelnes Paging, genehmigtes Mehrzonen-Paging, eingeschränkte Ganzzonen-Aktion und jeden geplanten oder alarmausgelösten Pfad, der die geänderte Zuordnung nutzt. Vergleichen Sie bereits geöffnete und neu angemeldete Dispatch-Sitzungen. Bestätigen Sie, dass die beabsichtigte Zone spielt und unbeabsichtigte Empfänger inaktiv bleiben; die ursprüngliche Tastenkombination wiederherzustellen reicht nicht aus.
Dokumentieren Sie die Grundursache und verhindern Sie ein Wiederauftreten
Dokumentieren Sie beabsichtigte und falsche Zonen, Grundursache, Protokolle, genehmigte Änderung, Rollback und erneuten Test. Schließen Sie den Vorfall erst, nachdem Sie verwandte Zonen geprüft und bestätigt haben, dass Notruffunktionen weiterhin verfügbar sind oder eine dokumentierte Ausgleichsmaßnahme besteht.
Führen Sie ein kontrolliertes Zonenregister, das stabile IDs mit Gebäuden, Endpunkten und PA-Ausgängen verknüpft. Zonenverschiebungen, umbenannte Bereiche, Softwarevorlagenimporte und Neuverkabelung erfordern gezielte Negativtests sowie einen erfolgreichen Anruf an die beabsichtigte Gruppe.
In einer gemischten industriellen Installation kann ein GP600 SIP Paging Microphone eine weitere autorisierte Zonenauswahl-Schnittstelle neben einer Leitstellenkonsole bereitstellen. Der Vergleich der resultierenden serverseitigen Befehle kann helfen, ein Bedieneroberflächenproblem zu isolieren, sofern beide denselben beabsichtigten Dienst und dieselben Berechtigungen verwenden. Die Schnittstellen müssen sich nicht identisch verhalten.

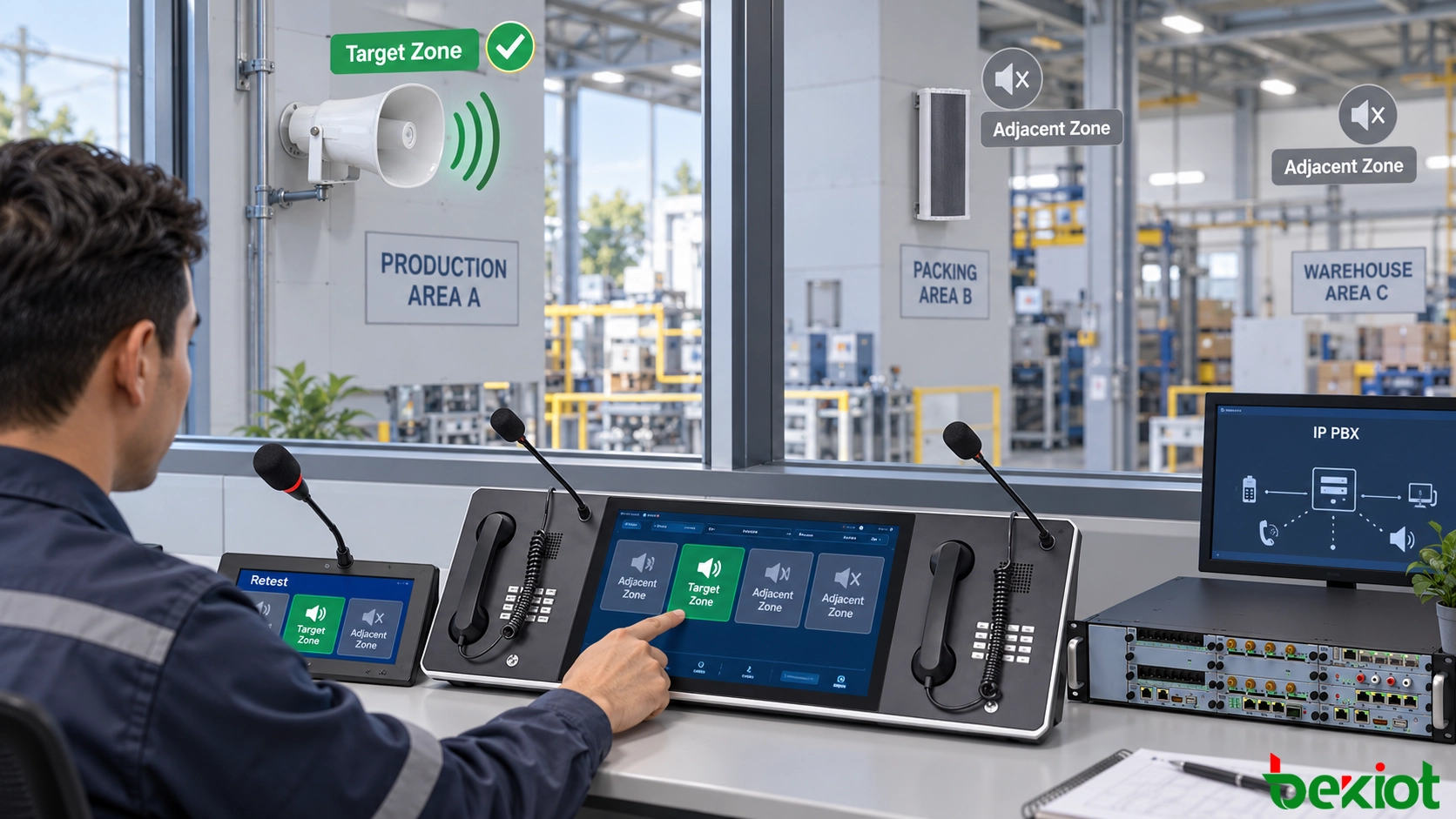

Abb. 3 – Nach einer Zuordnungskorrektur überprüfen Sie Ziel, angrenzende Zonen und alternative Dispatch-Quellen unter kontrollierten Feldbedingungen.
FAQ
Können zwei Paging-Zonen absichtlich denselben physischen Lautsprecher gemeinsam nutzen?
Ja, wenn das Design überlappende Abdeckung oder Mitgliedschaft ausdrücklich zulässt. Der gemeinsam genutzte Lautsprecher sollte in jeder zulässigen Zone eine dokumentierte Rolle und ein definiertes Ergebnis haben, wenn zwei Quellen gleichzeitig hinein pagen. Undokumentierte Überlappungen können nicht sicher als korrekt angenommen werden.
Warum kann ein Fehlzonenproblem erst nach einem Server-Failover auftreten?
Aktive und Standby-Knoten können unterschiedliche Versionen von Routing-Tabellen, Zonendatenbanken oder Provisioning-Dateien verwenden. Prüfen Sie Synchronisierung und Failover-Routing. Synchronisieren Sie mit unterstützten Verfahren neu und testen Sie beide Knoten erneut.
Warum kehrt eine korrigierte Paging-Zone nach einem Geräteneustart zurück?
Die aktive Änderung wurde möglicherweise nur in einer Laufzeitkonfiguration gespeichert, während automatisches Provisioning beim Start ein älteres Profil wiederherstellt. Prüfen Sie die bereitgestellte Konfigurationsquelle des Geräts, die Vorlagenversion, die zentrale Verwaltungsrichtlinie und Startprotokolle. Aktualisieren Sie die autoritative Konfiguration über den unterstützten Prozess, starten Sie dann neu und testen Sie in einem kontrollierten Fenster erneut.
Wie sollten Zonennamen auf mehrsprachigen Bedienerbildschirmen behandelt werden?
Verwenden Sie eine stabile interne Zonenkennung und pflegen Sie geprüfte sprachspezifische Anzeigebezeichnungen, die darauf abgebildet sind. Unterscheiden Sie ähnliche Standortnamen. Validieren Sie Sprachänderungen und Importe, ohne die zugrunde liegende Ziel-ID oder Bedienerautorisierung zu ändern.
Was sollte ein Bediener tun, wenn eine Sicherheitswarnung an den falschen Bereich gesendet wird?
Befolgen Sie sofort das Notfallkommunikations- und Beeinträchtigungsverfahren des Standorts. Stoppen oder korrigieren Sie die fehlerhafte Durchsage, wenn Sie dazu autorisiert sind, benachrichtigen Sie die verantwortliche Leitstelle oder Sicherheitsleitung und übermitteln Sie die erforderliche Nachricht über einen genehmigten alternativen Pfad. Bewahren Sie Beweise auf und unterhalten Sie einen genehmigten Backup-Warnpfad.
