Tunnelbauteams arbeiten häufig in unterirdischen Arbeitsbereichen, an Tunnelportalen, temporären Einrichtungen auf der Baustelle und in Projektbüros. Digitalfunk kann eine effektive Kommunikation für die Arbeiter im Tunnel bieten, aber technische Entscheidungen beziehen häufig Personen ein, die nicht Teil des Funknetzes sind. Projektingenieure befinden sich möglicherweise im Büro vor Ort, während Designer, Gerätespezialisten oder andere externe Experten per Mobiltelefon oder Festnetz hinzukommen müssen. Wenn diese Kommunikationsressourcen unabhängig voneinander betrieben werden, kann die Organisation einer technischen Mehrparteiendiskussion länger dauern als das eigentliche Gespräch.

Eine praktische Lösung besteht darin, die vorhandene Funkabdeckung und das drahtgebundene Netzwerk beizubehalten und gleichzeitig eine einheitliche Befehls- und Einsatzleitungsebene hinzuzufügen. Durch die Verbindung des Tunnelfunksystems, der Bürotelefone, der PSTN-Leitungen und der IP-Endpunkte über SIP-basierte Kommunikation kann das Projekt einen Kommunikationsweg zwischen Feldarbeitern, Projektingenieuren und entfernten Spezialisten schaffen, ohne das gesamte Baustellennetzwerk neu aufbauen zu müssen.

Warum getrennte Netzwerke die Koordination verlangsamen

Die Funkkommunikation eignet sich gut für den Tunnelbau, da das Feldpersonal während der Bewegung zwischen Arbeitsflächen, Gerätebereichen und temporären Bauzonen kommunizieren kann. In vielen Projekten wurden bereits digitale Funkrepeater installiert, um eine zuverlässige Abdeckung entlang des Baubereichs zu gewährleisten.

Die Einschränkung tritt auf, wenn ein Problem die Beteiligung außerhalb des Funknetzes erfordert. Ein Bauarbeiter kann über Funk einen anomalen geologischen Zustand, einen Gerätefehler oder ein technisches Problem melden, aber der Projektingenieur verwendet möglicherweise ein Bürotelefon. Ein externer Spezialist ist möglicherweise nur über ein Mobiltelefon oder eine Festnetzleitung erreichbar.

Wenn das Funksystem, das Bürotelefonsystem und das externe Telefonnetz unabhängig bleiben, müssen Informationen manuell zwischen Personen übertragen werden. Eine Person empfängt den Feldbericht, eine andere ruft das Projektbüro an, und jemand anderes kontaktiert den externen Spezialisten. Bei komplizierten Bauproblemen kann diese Kommunikationskette es für alle Beteiligten schwierig machen, gleichzeitig dieselben Informationen zu hören.

Daher besteht das Kommunikationsziel nicht darin, das Funknetz zu ersetzen, sondern die bereits genutzten Systeme zu verbinden, damit verschiedene Teilnehmer am gleichen Einsatz- und Beratungsprozess teilnehmen können.

Aufbau auf vorhandenen Standortressourcen

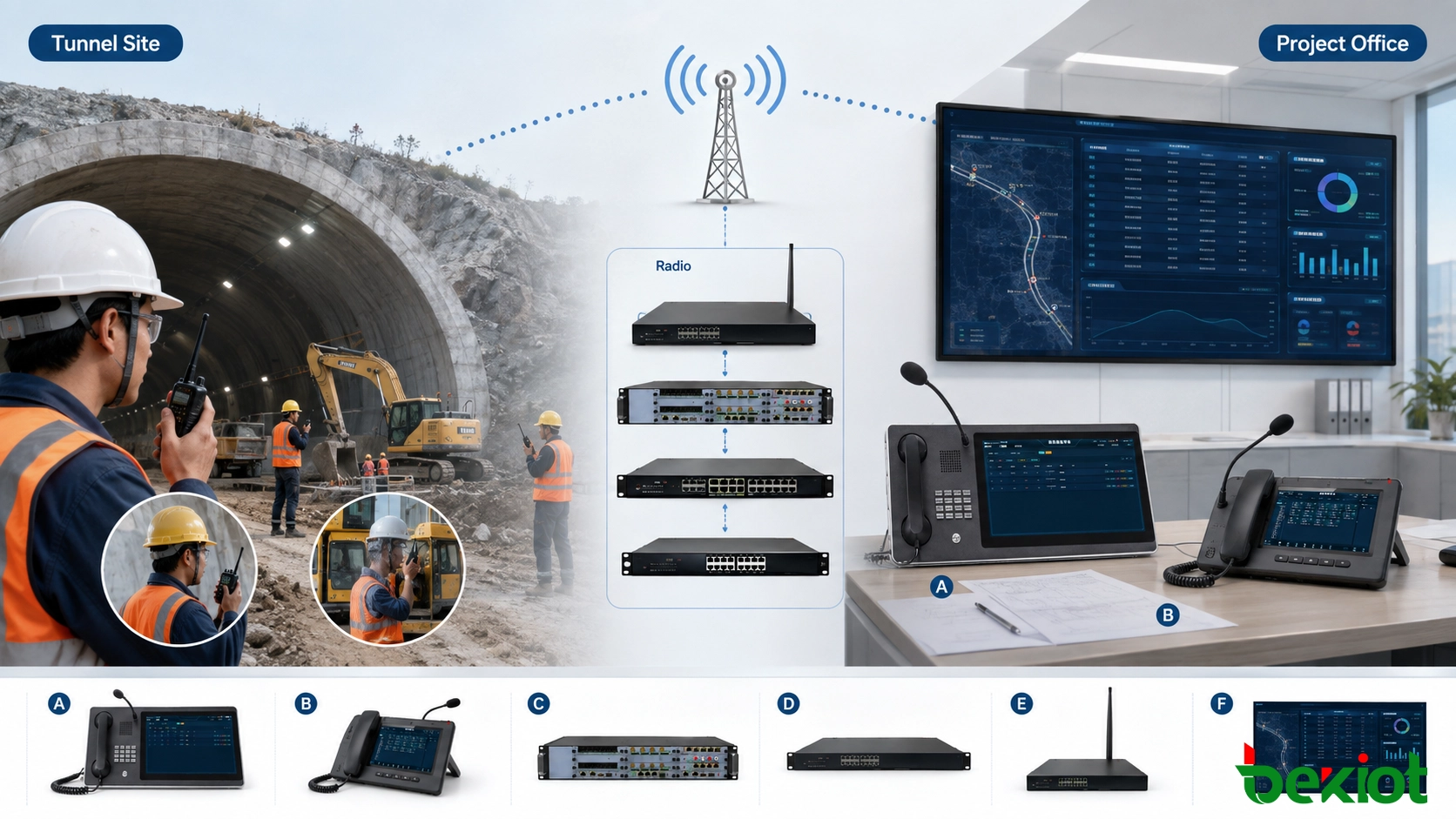

Ein Tunnelbau-Kommunikationssystem kann zwei Infrastrukturressourcen nutzen, die möglicherweise bereits vor Ort verfügbar sind: das vorhandene digitale Funkrepeater-Netzwerk und das drahtgebundene Netzwerk zwischen dem Baubereich und dem Projektbüro.

Auf der Baustelle wird das digitale Funksystem über eine geeignete Funkschnittstelle oder ein Gateway mit der Befehls- und Einsatzplattform verbunden. Das Feldpersonal verwendet weiterhin seine vorhandenen Handfunkgeräte, während die Einsatzplattform Zugang zur Funkkommunikationsgruppe erhält.

Das Projektbüro kann seine Telefonumgebung beibehalten. Eine IP-TK-Anlage oder eine kompatible Kommunikationsplattform kann analoge Telefone, IP-Telefone und externe Telefonleitungen verbinden. Ein Netzwerk-Switch bietet IP-Konnektivität für die Bürokommunikationsendgeräte, während der PSTN-Zugang es Teilnehmern außerhalb des Projektnetzwerks ermöglicht, bei Bedarf über normale Telefondienste beizutreten.

Die Feld-Einsatzseite und das Projektbüro werden dann über das vorhandene IP-Netzwerk des Standorts miteinander verbunden. SIP bietet ein gemeinsames Signalisierungsverfahren für kompatible IP-Kommunikationsgeräte und ermöglicht es, Kommunikation über zuvor getrennte Systeme hinweg herzustellen.

Dieser Ansatz eignet sich besonders für Bauprojekte, bei denen die Funkabdeckung und die grundlegende Netzwerkinfrastruktur bereits betriebsbereit sind. Anstatt Feldgeräte auszutauschen oder die Bürokommunikation neu aufzubauen, fügt das Projekt eine Integrationsschicht zwischen ihnen hinzu.

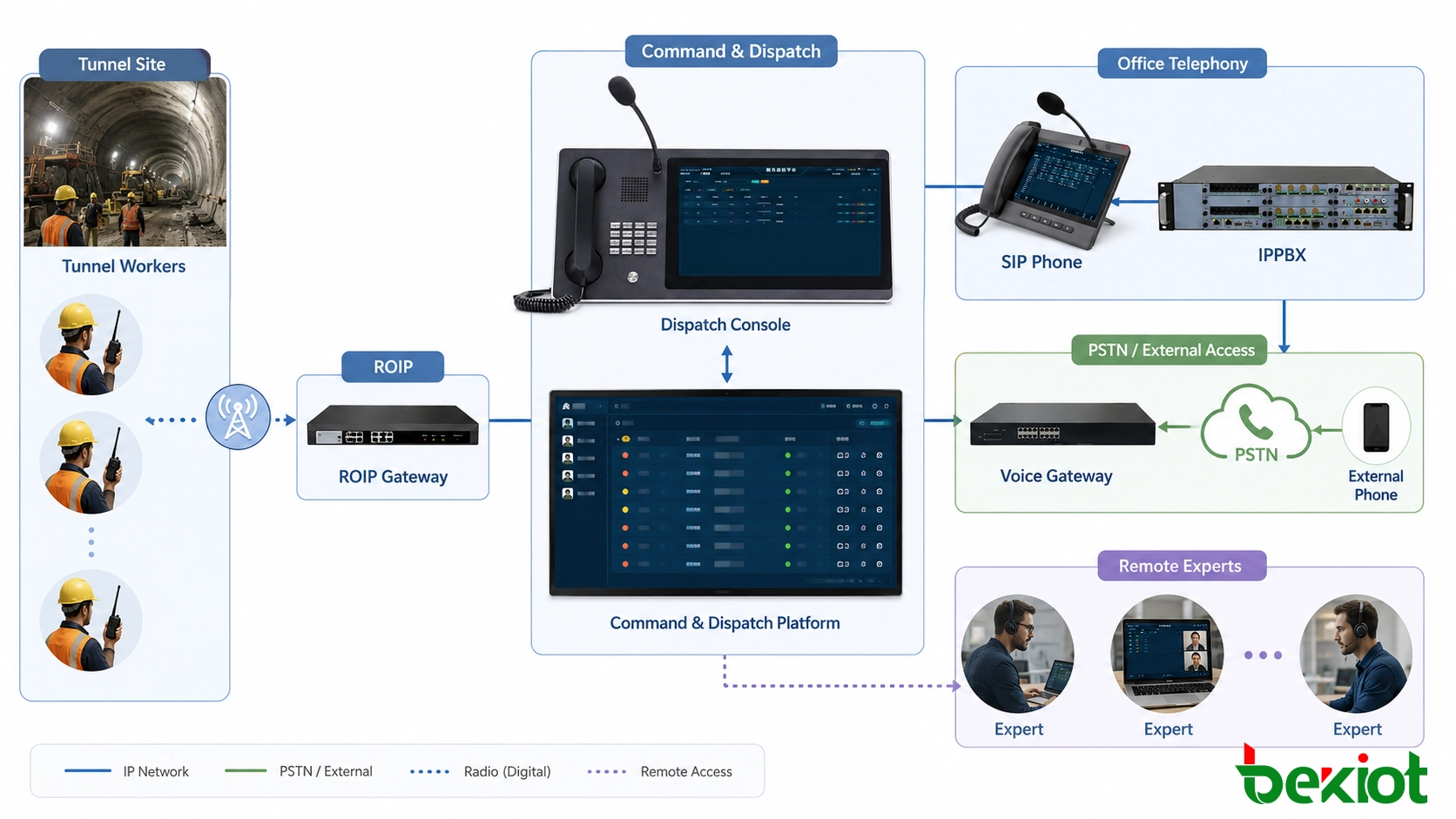

Wie die integrierte Architektur funktioniert

Die Gesamtarchitektur kann in die Feldkommunikationsseite, das Projektbüro und externe Teilnehmer unterteilt werden.

Feldkommunikation

Die Arbeiter im und um den Tunnel kommunizieren weiterhin über digitale Handfunkgeräte. Vorhandene Funkrepeater gewährleisten die Abdeckung im gesamten Baubereich. Das Funksystem wird mit der Einsatzplattform verbunden, sodass Funknutzer nach Autorisierung durch den Einsatzleiter mit Teilnehmern außerhalb ihrer ursprünglichen Sprechgruppe kommunizieren können.

Projektbüro-Kommunikation

Das Projektbüro verbindet seine Telefonressourcen über das IP-Kommunikationsnetzwerk. Je nach vorhandener Infrastruktur können diese Ressourcen analoge Telefone, SIP-Telefone, Büro-Nebenstellen und externe Telefonleitungen umfassen.

Der Einsatzleiter kann ein dediziertes Einsatzterminal oder eine browserbasierte Einsatzoberfläche verwenden, um Kommunikationsressourcen anzuzeigen und Anrufe zu initiieren. Dies schafft eine zentrale Bedienposition, ohne dass das Feldpersonal seine normale Funknutzung ändern muss.

Zugang für externe Experten

Externe Spezialisten benötigen nicht unbedingt eine dedizierte Tunnelkommunikationsausrüstung. Wenn PSTN oder geeignete externe Telefonverbindungen verfügbar sind, können Spezialisten mit Mobiltelefonen oder Festnetztelefonen teilnehmen.

Dies ist für den Tunnelbau wichtig, da die Personen, die zur Lösung eines technischen Problems benötigt werden, über verschiedene Standorte verteilt sein können. Geräteanbieter, Konstruktionsingenieure, geotechnische Spezialisten oder andere technische Mitarbeiter können in die Kommunikationssitzung einbezogen werden, ohne zuerst zur Baustelle reisen zu müssen.

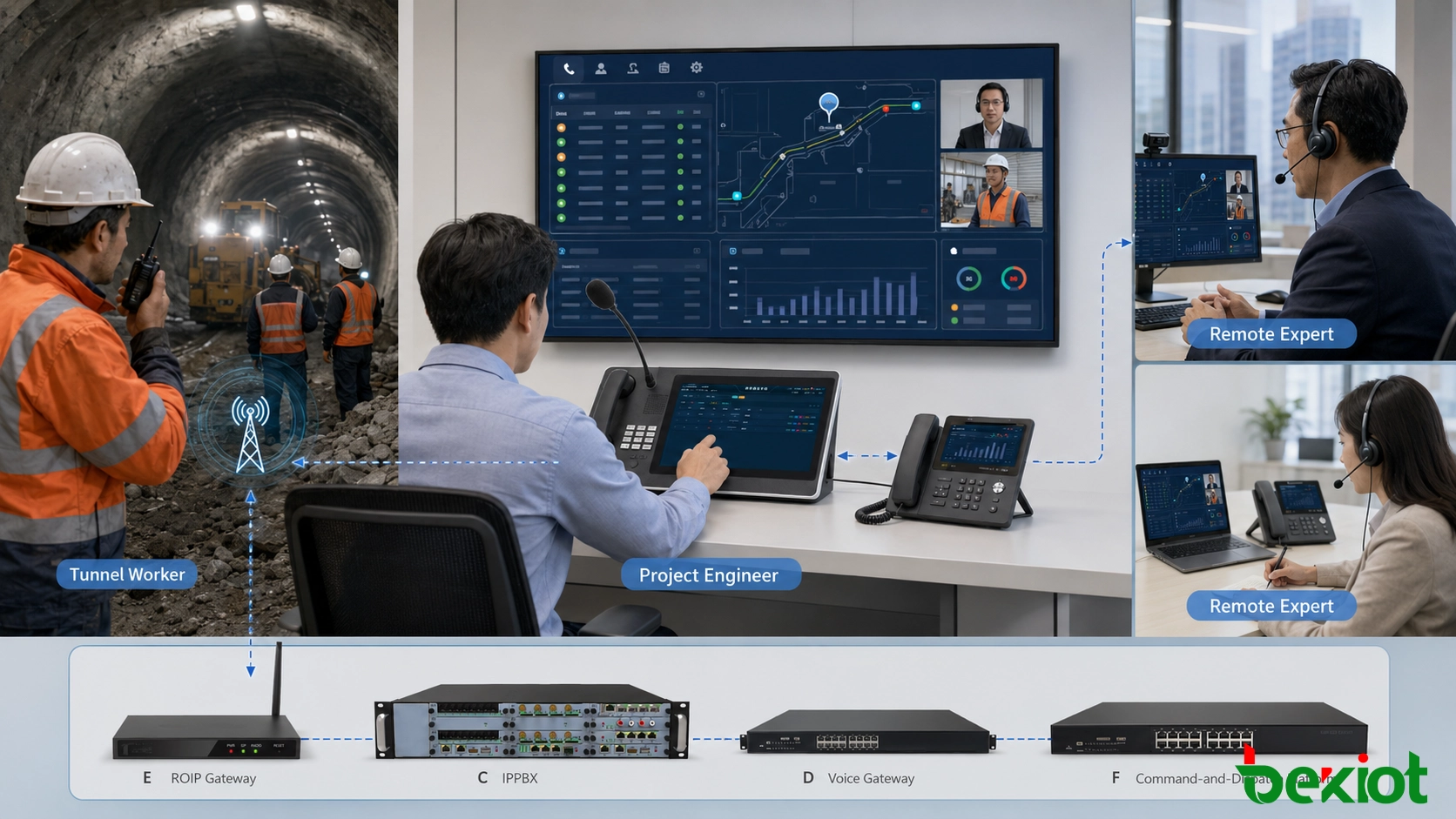

Vom Feldbericht zur Expertenberatung

Der Hauptwert des Systems wird deutlich, wenn ein Bauproblem eine sofortige technische Diskussion erfordert.

Ein Feldarbeiter meldet die Situation zunächst über das Handfunkgerät. Da die Funkgruppe mit der Einsatzplattform verbunden ist, kann der Einsatzleiter oder Projektingenieur die Informationen empfangen, ohne einen separaten manuellen Kommunikationsweg einrichten zu müssen.

Wenn zusätzliche technische Unterstützung benötigt wird, kann der Einsatzleiter über deren Nebenstellen oder SIP-Telefone Kontakt zu den relevanten Büromitarbeitern aufnehmen. Externe Experten können dann über verfügbare externe Telefonverbindungen hinzugefügt werden.

Die Teilnehmer können in dieselbe Sprachkonferenz geschaltet werden, sodass die Person am Tunnelort, die Ingenieure im Projektbüro und die entfernten Experten das Problem direkt diskutieren können. Der Feldarbeiter kann den tatsächlichen Zustand beschreiben, das Projektpersonal kann Bauinformationen liefern, und die Spezialisten können Fragen stellen, ohne auf wiederholte Nachrichtenübermittlung angewiesen zu sein.

Dieser Workflow ist besonders nützlich, wenn eine technische Entscheidung von Informationen abhängt, die durch mehrere Zwischengespräche nur schwer zusammenzufassen sind. Die Teilnehmer in einer Sitzung zu halten, hilft, Missverständnisse zu reduzieren und gibt technischen Experten direkten Zugang zu den Personen, die dem Problem am nächsten sind.

Derselbe Kommunikationsweg kann auch die operative Koordination unterstützen. Der Einsatzleiter kann von einer Plattform aus mit Feldgruppen, Büropersonal und externen Telefonnutzern kommunizieren, anstatt mehrere unabhängige Kommunikationssysteme zu bedienen.

Einheitliche Einsatzleitung für den täglichen Betrieb

Obwohl die technische Fernberatung ein wichtiger Anwendungsfall ist, kann die integrierte Kommunikationsplattform auch die routinemäßige Baukoordination unterstützen.

Das Einsatzpersonal kann ein dediziertes Terminal oder eine Weboberfläche nutzen, um die Kommunikation mit verschiedenen Nutzern zu initiieren. Anstatt sich merken zu müssen, zu welchem Kommunikationssystem eine Person gehört, kann der Einsatzleiter in einer einheitlichen Kommunikationsumgebung arbeiten und die gewünschte Feldgruppe, Büronebenstelle oder den Telefonnutzer auswählen.

Dies ist nützlich bei der Koordination von Arbeiten zwischen dem Tunnel und dem Projektbüro. Baufortschritt, Geräteplanung, Wartungsaufgaben und vorübergehende Betriebsanweisungen betreffen oft Personen, die unterschiedliche Endgeräte verwenden. Die Vernetzung ermöglicht es diesen Nutzern, zu kommunizieren, ohne für jede Abteilung ein neues Kommunikationsnetzwerk schaffen zu müssen.

Die SIP-basierte Integration bietet dem System auch einen praktischen Erweiterungsweg. Neue kompatible IP-Endpunkte können je nach Projektanforderung hinzugefügt werden, während geeignete Gateways dort eingesetzt werden können, wo vorhandene Kommunikationsressourcen weiterhin betrieben werden müssen.

Das Ergebnis ist ein System, das vorhandene Feldkommunikation mit zentraler Befehlsfähigkeit kombiniert, anstatt eine Kommunikationsmethode durch eine andere zu ersetzen.

Vorteile für Tunnelprojekte

Einer der Hauptvorteile dieser Architektur ist die Möglichkeit, bereits installierte Infrastruktur wiederzuverwenden. Die vorhandene digitale Funkabdeckung kann weiterhin den Tunnelarbeitern dienen, während das drahtgebundene Netzwerk zwischen der Baustelle und dem Projektbüro zum Transportnetz für das integrierte Kommunikationssystem wird.

Dies reduziert den Bedarf an umfangreichen Umbauten der ursprünglichen Kommunikationsumgebung. Das Projekt muss nicht die funktionierende Funkinfrastruktur entfernen, nur um die Kommunikation mit Büro- oder externen Nutzern zu ermöglichen.

Ein zweiter Vorteil ist die systemübergreifende Einsatzleitung. Digitale Funknutzer, analoge Telefonnutzer, externe Telefonnutzer und IP-Telefonnutzer können an einem koordinierten Kommunikationsprozess teilnehmen, obwohl ihre ursprünglichen Endgeräte unterschiedliche Zugangsmethoden verwenden.

Ein dritter Vorteil ist die schnellere Mehrparteienberatung. Anstatt einen Feldbericht über mehrere separate Anrufe weiterzuleiten, kann der Einsatzleiter das relevante Personal in einer Sprachsitzung zusammenfassen. Dies kann den Kommunikationsweg zwischen der Ortsbrust und den für die Bewertung des Problems zuständigen technischen Spezialisten verkürzen.

Dieselbe Architektur kann auch die Notfallkoordination stärken. Wenn es unter Tage zu einem Vorfall kommt, kann die Einsatzstelle mit dem Funkpersonal vor Ort kommunizieren und gleichzeitig die Projektleitung oder andere autorisierte externe Stellen kontaktieren. Das System unterstützt somit sowohl die routinemäßige Baukommunikation als auch Situationen, die eine breitere Koordination erfordern.

Für Tunnelprojekte, bei denen Funk- und Telefonressourcen bereits vorhanden sind, ist das wichtigste Entwurfsprinzip die Interoperabilität. Das System sollte nützliche Kommunikationsressourcen verbinden, anstatt ein weiteres isoliertes Netzwerk neben ihnen zu schaffen.

Verwandtes System: Becke Befehls- und Einsatzsystem

Planung der Bereitstellung

Vor der Implementierung sollte das Projekt zunächst ermitteln, welche Kommunikationsressourcen bereits verfügbar sind. Dazu gehören normalerweise der Funkabdeckungsbereich, die digitale Repeater-Infrastruktur, das IP-Netzwerk zwischen Tunnel und Büro, die Bürotelefonumgebung und der verfügbare externe Telefonzugang.

Die Integrationsschnittstellen können dann um diese vorhandenen Ressourcen herum geplant werden. Die Funkkommunikation sollte angeschlossen werden, ohne den normalen Feldbetrieb zu beeinträchtigen, während SIP- und Telefonressourcen so organisiert werden sollten, dass das Einsatzpersonal die gewünschten Nutzer effizient erreichen kann.

Die Netzwerkkonnektivität zwischen dem Baubereich und dem Projektbüro sollte bei der Systemplanung ebenfalls berücksichtigt werden. Da die ursprüngliche Lösung für die Kommunikation zwischen den beiden Standorten auf das vorhandene drahtgebundene Netzwerk angewiesen ist, ist eine stabile IP-Konnektivität ein wichtiger Bestandteil der gesamten Bereitstellung.

Die Nutzerorganisation ist gleichermaßen wichtig. Funkgruppen, Büronummern und externe Kontakte sollten entsprechend den tatsächlichen Bauverantwortlichkeiten angeordnet werden, damit der Einsatzleiter die für eine technische Beratung oder Notfallreaktion erforderlichen Personen schnell identifizieren kann.

Die endgültige Konfiguration sollte den Kommunikationsressourcen und Arbeitsabläufen jedes Tunnelprojekts folgen, anstatt einer festen Geräteliste. Ziel ist es, eine praktische Verbindung zwischen Feldoperationen, Projektmanagement und technischer Fernunterstützung herzustellen.

Abschließende Bemerkungen

Die Tunnelbaukommunikation erfordert nicht immer ein völlig neues Netzwerk. Wenn digitale Funkabdeckung und Standortvernetzung bereits vorhanden sind, kann ein einheitliches Befehls- und Einsatzsystem diese Ressourcen mit Bürotelefonen, IP-Kommunikation und externen Telefonnutzern verbinden.

Die entscheidende Verbesserung liegt im Kommunikationsweg selbst. Die Feldarbeiter können bei ihrem vertrauten Funksystem bleiben, die Projektingenieure können Bürokommunikationsendgeräte nutzen, und entfernte Spezialisten können über herkömmlichen Telefonzugang teilnehmen. Ein Einsatzleiter bringt diese verschiedenen Teilnehmer zusammen, wenn eine koordinierte Diskussion erforderlich ist.

Durch die Verknüpfung vorhandener Systeme anstelle ihres getrennten Betriebs können Tunnelprojekte eine direktere Kommunikation zwischen der Baustelle und den technischen Entscheidungsträgern herstellen, die tägliche Koordination verbessern und einen effizienteren Mechanismus für die Behandlung dringender technischer oder betrieblicher Probleme bereitstellen.

FAQ

Kann das System mit fortschreitendem Tunnel erweitert werden?

Ja. Die Kommunikationsarchitektur kann mit dem Baufortschritt erweitert werden, vorausgesetzt, die Feldabdeckung und die Netzwerkkonnektivität werden an neue Arbeitsbereiche angepasst. Die Erweiterungsplanung sollte dem tatsächlichen Tunnelverlauf und den Bauabschnitten folgen.

Benötigen externe Experten Zugang zum Projektnetzwerk?

Nicht unbedingt. Wenn das Projekt eine geeignete externe Telefonverbindung bereitstellt, können autorisierte Experten über Mobil- oder Festnetzdienste teilnehmen, ohne direkt mit dem internen Baunetzwerk verbunden zu sein.

Können verschiedene Auftragnehmer separat organisiert werden?

Ja. Kommunikationsnutzer können nach Auftragnehmer, Arbeitsabschnitt, Zuständigkeit oder operativer Rolle gruppiert werden. Eine geeignete Gruppierung hilft dem Einsatzpersonal, das richtige Team zu kontaktieren, ohne nicht beteiligte Nutzer einzubeziehen.

Was sollte vor der Inbetriebnahme überprüft werden?

Die Inbetriebnahme sollte die Kommunikation zwischen Funk- und Büronutzern, den externen Anrufzugang, den Betrieb von Mehrparteienkonferenzen, den Zugriff des Einsatzleiters, die Netzwerkverbindung zwischen den Standorten und die Wiederherstellung nach vorübergehender Leitungsunterbrechung überprüfen.
