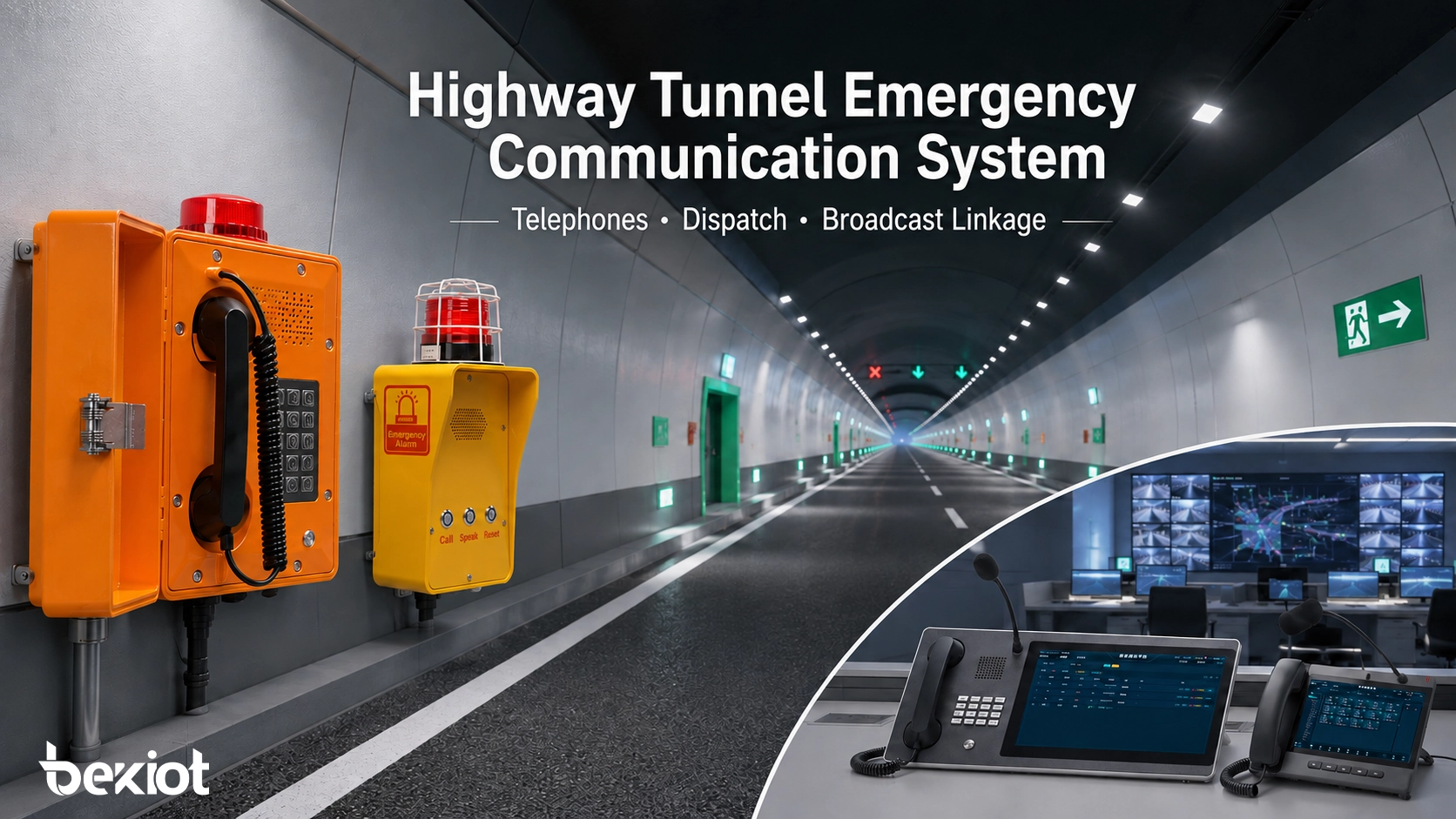

Straßentunnel sind lange, geschlossene Umgebungen mit Nothaltebuchten, Fahrzeugquerschlägen, Fußgängerquerschlägen, Umspannstationen, Lüftungsräumen, Brandschutzpunkten und Kommunikationsräumen. Bei einem Fahrzeugunfall, Brand, Geräteausfall oder Hilferuf müssen Personen vor Ort die Tunnelzentrale schnell erreichen können. Die Bediener müssen außerdem den Ereignisort feststellen und Inspektions-, Wartungs-, Feuerwehr- und Verkehrsmanagementpersonal benachrichtigen.

Mobiltelefone sind von Netzabdeckung, Akkustand und den Einsatzbedingungen vor Ort abhängig und sollten daher nicht als einziges Notfallkommunikationsmittel im Tunnel dienen. Herkömmliche Bürotelefone sind ebenfalls nicht für eine dauerhafte Belastung durch Feuchtigkeit, Staub, Fahrzeugvibrationen und kontinuierlichen Lärm ausgelegt. Ein Notfallkommunikationssystem für Tunnel benötigt deshalb fest installierte Industrietelefone, die über eine SIP-Leitstellenplattform mit Beschallung, Videoüberwachung und Aufzeichnungssystemen verbunden sind, sodass jeder Anruf aus dem Tunnel direkt in den Ereignisbearbeitungsprozess der Leitstelle eingebunden wird.

Kommunikationsanforderungen in Straßentunneln

Die Kommunikationspunkte eines Tunnels sind entlang der Fahrbahn verteilt und liegen häufig weit von der Leitstelle entfernt. Nach einem Ereignis kann ein Anrufer möglicherweise weder die genaue Kilometrierung noch die Fahrtrichtung nennen. Bei Rauch, Dunkelheit oder in einer Stresssituation kann die alleinige mündliche Beschreibung des Standorts die Beurteilung verzögern.

Wenn Telefone, Beschallungsanlagen, Videoüberwachung und Brandmeldeanlagen unabhängig voneinander betrieben werden, muss ein Bediener nach Eingang eines Notrufs die zugehörige Kamera, Beschallungszone und den zuständigen Einsatzkontakt separat suchen. Der wiederholte Wechsel zwischen verschiedenen Plattformen erhöht den Bedienaufwand und das Risiko, Geräte oder Standorte falsch zuzuordnen.

Tunnellüfter, Verkehr und elektromechanische Anlagen erzeugen zudem kontinuierlichen Lärm, sodass ein normaler Telefonklingelton möglicherweise nicht ausreichend wahrgenommen wird. Technikräume, Bereiche im Zusammenhang mit Gefahrguttransporten oder andere durch eine Risikobewertung identifizierte Sonderbereiche können explosionsgeschützte Telefone erfordern, die entsprechend der jeweiligen Ex-Zoneneinstufung ausgewählt werden.

Systemkomponenten und Zugangsarchitektur

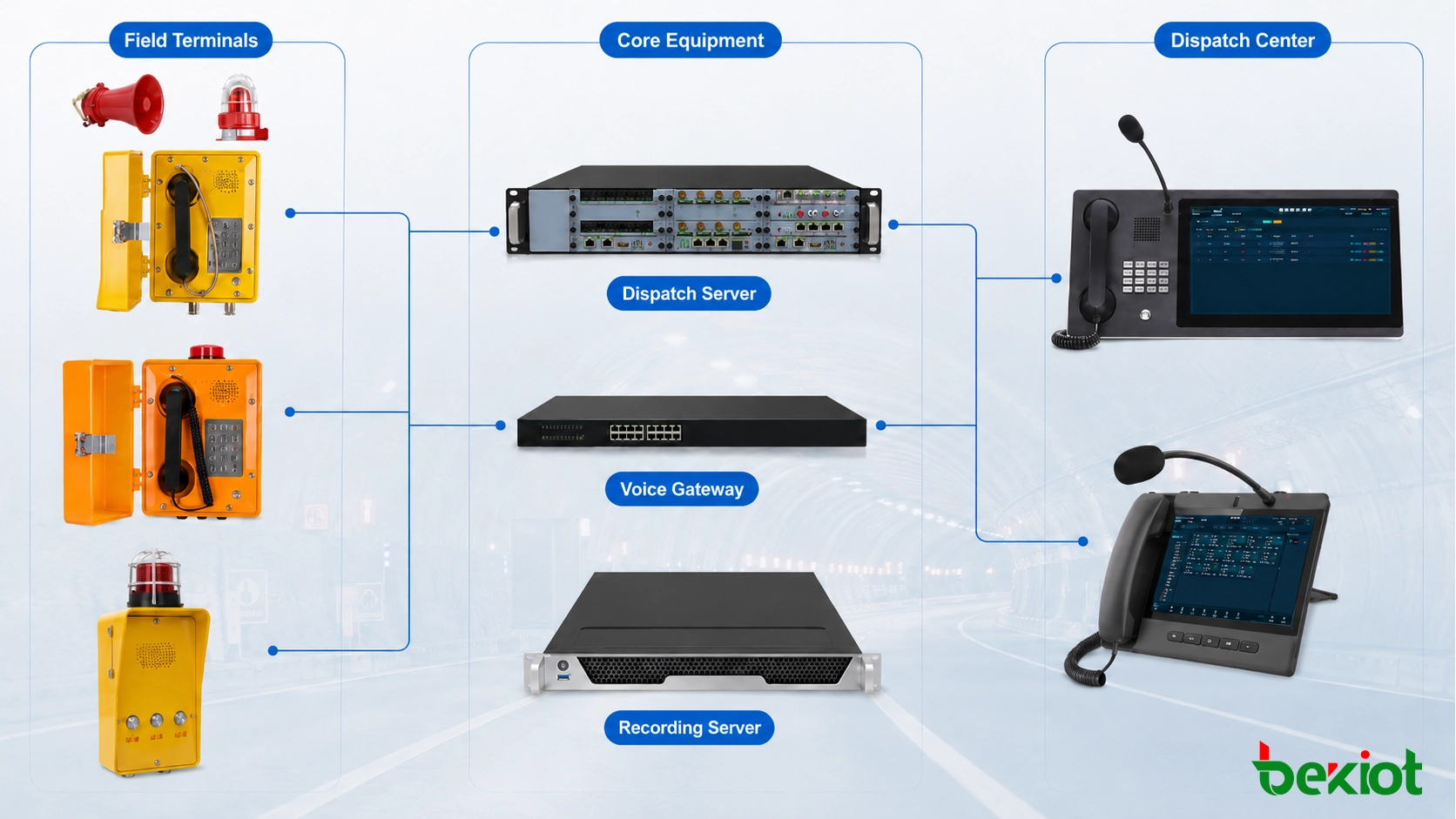

Ein Notfallkommunikationssystem für Straßentunnel besteht in der Regel aus Feldkommunikationsendgeräten, einem Übertragungsnetz, einer Leitstellenplattform, Beschallungs- und Alarmgeräten sowie einem Aufzeichnungsmanagementsystem. Die entlang des Tunnels installierten Telefone werden über ein industrielles Ethernet-Netzwerk, einen Glasfaserring oder ein dediziertes Kommunikationsnetz mit der Leitstelle verbunden. Die Bediener nutzen eine zentrale Oberfläche, um Anrufe entgegenzunehmen, den Endgerätestatus zu prüfen und Kommunikationsverbindungen aufzubauen.

Für jedes Feldtelefon sollten Tunnelname, Fahrtrichtung, Kilometrierung, Gerätenummer und Installationsort im System hinterlegt werden. Wenn ein Anruf an der Leitstellenkonsole eingeht, kann der Bediener die Identität des Endgeräts sofort erkennen, ohne zusätzliche Zeit für die Nachfrage nach dem Anrufstandort aufzuwenden.

Verwandte Systeme: Integrierte Leitstellen- und Dispatch-Lösung für Schnellstraßen

Vorhandene analoge Notruftelefone können über ein Voice-Gateway an das SIP-Leitstellensystem angebunden werden. Bestehende Geräte müssen nicht vollständig auf einmal ersetzt werden, sodass neue und modernisierte Tunnelabschnitte entsprechend den Netzwerkbedingungen schrittweise umgesetzt werden können.

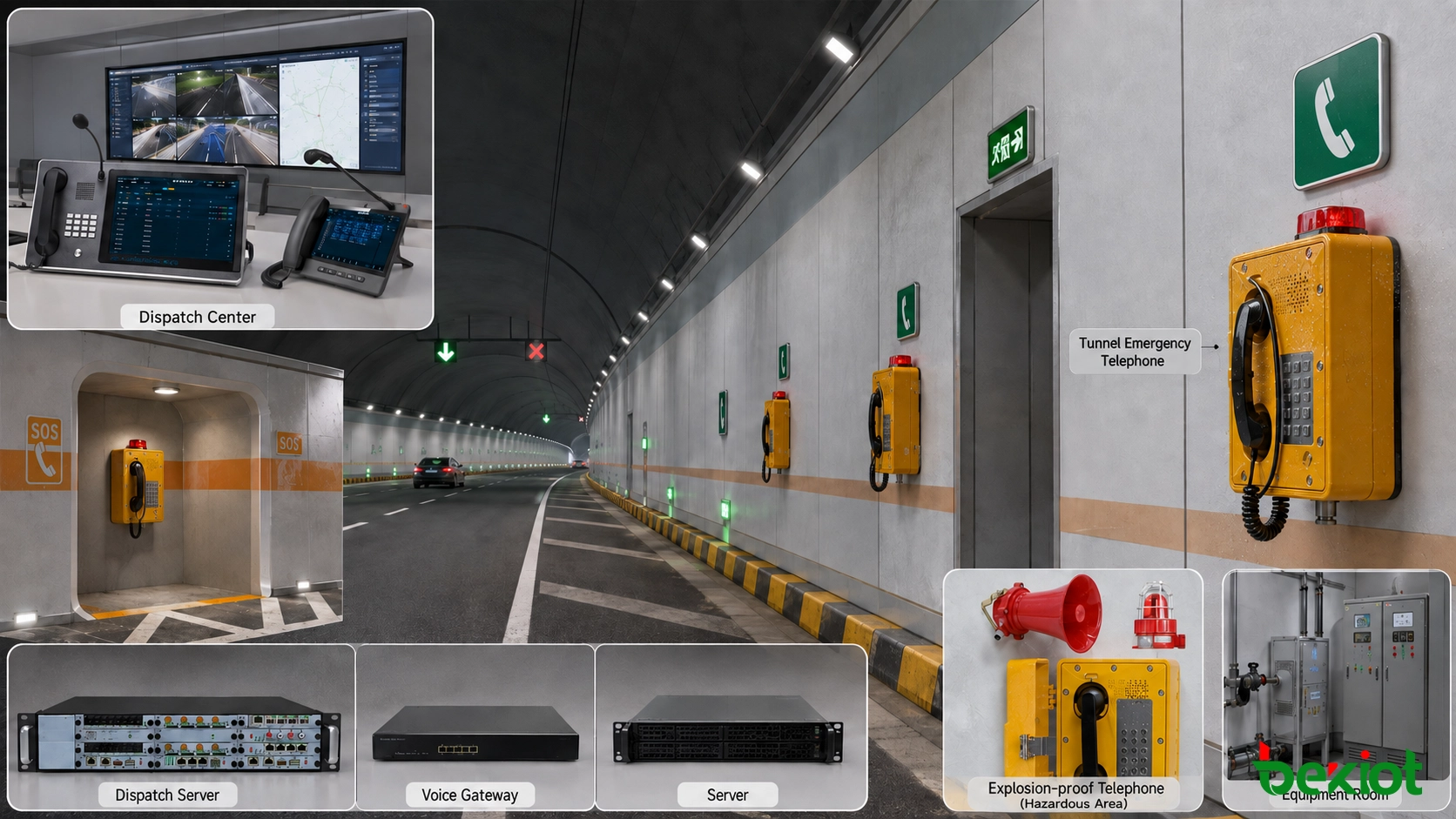

Installation der Feldkommunikationsendgeräte

Haupttunnel und Nothaltebuchten

Wetterfeste Industrietelefone oder Notruftelefone eignen sich für Nothaltebuchten, Tunnelportale und festgelegte Hilfspunkte entlang der Fahrbahn. Die Endgeräte sollten gut sichtbare Kennzeichnungen, eine einfache Bedienung und einen zuverlässigen Schutz gegen Umwelteinflüsse bieten, damit Autofahrer oder andere Tunnelnutzer bei einer Fahrzeugpanne oder in einer Notlage die Leitstelle erreichen können.

Fahrzeug- und Fußgängerquerschläge

Querschläge dienen der Fahrzeugumleitung, Personenevakuierung und Notfallrettung. An diesen Stellen können Endgeräte mit Ein-Tasten-Ruf installiert werden. Nach Eingang eines Anrufs kann der Bediener anhand des Endgerätenamens den genauen Querschlag identifizieren und über die benachbarte Beschallungszone Evakuierungs- oder Warteanweisungen ausgeben.

Technikräume und Umspannstationen

Industrietelefone können in Lüftungsräumen, Pumpenräumen, Umspannstationen und Kommunikationsräumen installiert werden, sodass Wartungspersonal die Leitstelle kontaktieren kann. Gehäusematerial, Schutzart, Betriebstemperatur und Installationsmethode sollten entsprechend der örtlichen Feuchtigkeit, Staubbelastung und Gerätelautstärke ausgewählt werden.

Besondere explosionsgefährdete Bereiche

Explosionsgeschützte Telefone sind nicht an jedem Standort eines Straßentunnels standardmäßig erforderlich. Sie werden nur dort benötigt, wo eine Risikobewertung das Vorhandensein brennbarer Gase, brennbarer Stäube oder einer anderen explosionsfähigen Atmosphäre bestätigt. Das ausgewählte Kommunikationsendgerät muss über eine Zertifizierung verfügen, die zum Gefahrstoff, zur Zoneneinstufung und zur Temperaturklasse passt.

Leitstellen und Betriebsstationen

Die Tunnelzentrale sollte mit einer visuellen Leitstellenkonsole ausgestattet sein, während Betriebsstationen und Diensträume mit SIP-Leitstellentelefonen ausgerüstet werden können. Beide Endgerätetypen werden in dasselbe Nummerierungssystem eingebunden und unterstützen die tägliche Kommunikation, Rufweiterleitung und Koordination zwischen verschiedenen Betriebsfunktionen.

Kommunikationssteuerung in der Leitstelle

Die Leitstellenkonsole zeigt Kommunikationsziele nach Tunnelabschnitt, Kilometrierung, Fahrtrichtung und Funktion an. Sie zeigt außerdem, ob ein Endgerät online, offline, frei, klingelnd oder in einem Gespräch ist. Bediener können einen Standort direkt auswählen, ohne eine große Anzahl von Nebenstellennummern auswendig kennen zu müssen.

Wenn ein Feldtelefon die Leitstelle anruft, kann der Dispatcher den Anruf direkt annehmen oder an eine Inspektions-, Wartungs- oder Managementstelle weiterleiten. Wenn mehrere Abteilungen beteiligt werden müssen, kann der Dispatcher das Personal vor Ort, das Wartungsteam und den zuständigen Verantwortlichen in einem gemeinsamen Gespräch verbinden und so wiederholte Informationsweitergaben reduzieren.

Notrufe können mit einer höheren Rufpriorität versehen werden. Wenn eine wichtige Kommunikationsleitung belegt ist, können autorisierte Personen – sofern diese Funktionen im Projekt vorgesehen sind – Aufschalten, Zwangstrennung oder Mithören verwenden. Der Zugriff sollte auf festgelegte Arbeitsplätze beschränkt sein, und jeder Vorgang muss protokolliert werden.

Die Managementplattform sollte einen Alarm ausgeben, wenn ein Endgerät offline geht, seine Netzwerkverbindung verliert oder die Registrierung fehlschlägt. Das Wartungspersonal kann anschließend anhand der Gerätenummer und des Installationsorts eine Überprüfung veranlassen, sodass ein Feldtelefon nicht unbemerkt längere Zeit außer Betrieb bleibt.

Integration von Telefon, Beschallung und Video

Notfallkommunikation darf nicht mit der Annahme eines Telefonanrufs enden. Nach Eingang eines Hilferufs muss die Leitstelle nahegelegene Videobilder nutzen, um die Art des Ereignisses einzuschätzen, das zuständige Einsatzpersonal zu benachrichtigen und Durchsagen für den betroffenen Tunnelabschnitt auszugeben.

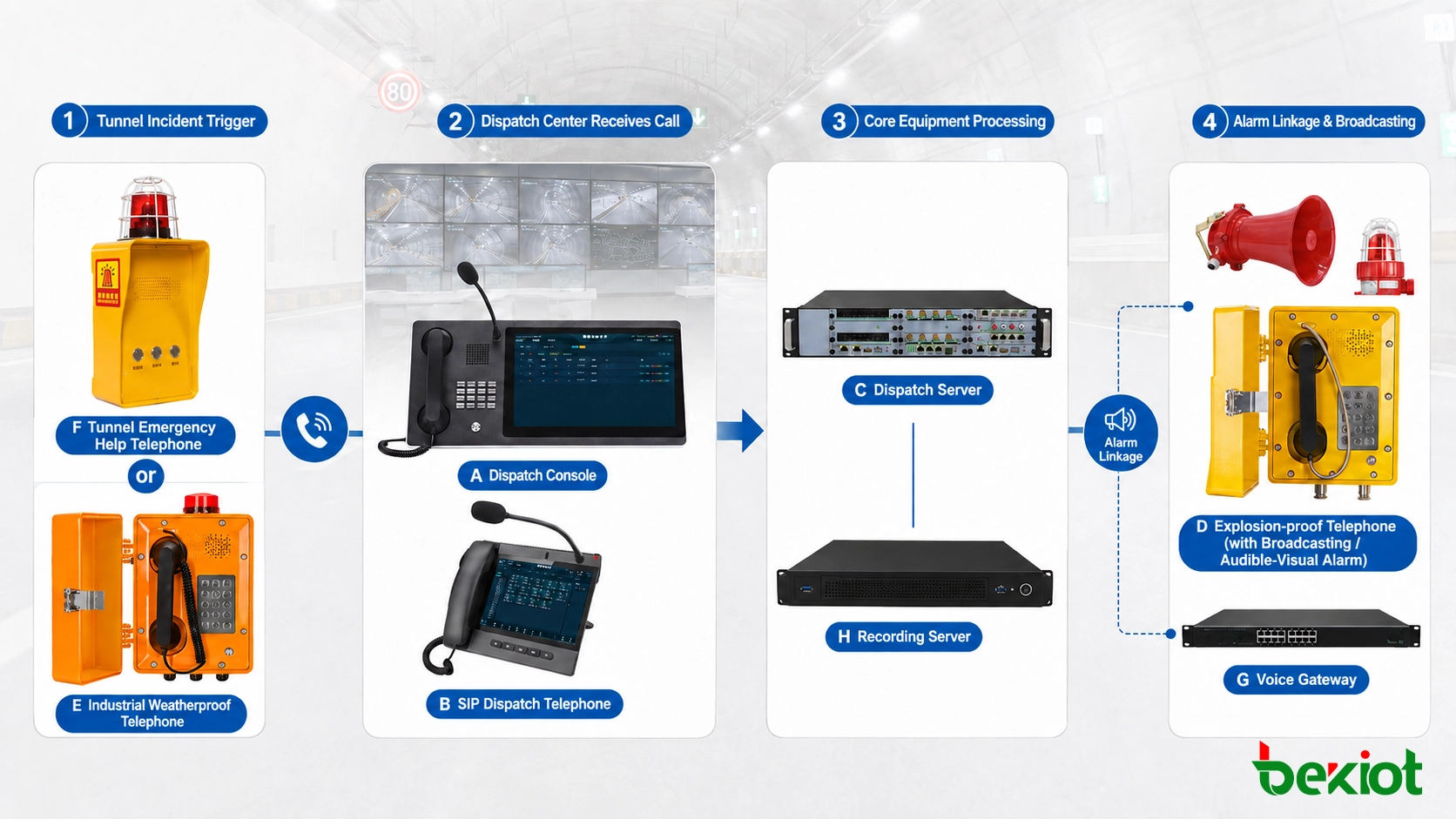

Ein Fahrzeugunfall innerhalb eines Tunnels kann beispielsweise über folgenden Ablauf bearbeitet werden:

1. Ein Fahrer oder eine Person vor Ort ruft die Leitstelle über ein Notruftelefon an;

2. Die Leitstellenkonsole zeigt den Tunnel, die Fahrtrichtung und die Kilometrierung des Telefons an;

3. Der Bediener nimmt den Anruf entgegen und öffnet nahegelegene Kamerabilder, um die Situation zu prüfen;

4. Inspektions-, Rettungs- oder Wartungspersonal wird entsprechend der Ereignislage benachrichtigt;

5. Über die nahegelegene Beschallungszone werden nachfolgende Fahrzeuge zum Abbremsen oder Anhalten aufgefordert;

6. Wenn eine Evakuierung erforderlich ist, werden Beschallung sowie akustische und optische Alarmgeräte in der Nähe des Querschlags aktiviert;

7. Rückmeldungen vom Einsatzort, Leitstellengespräche und Beschallungsvorgänge werden demselben Ereignisdatensatz zugeordnet;

8. Nach Abschluss der Ereignisbearbeitung bestätigt der Bediener die Schließung des Vorgangs.

Telefonpunkte, Kameranummern und Beschallungszonen sollten während der Systemeinrichtung einander zugeordnet werden. Wenn ein Anruf eingeht, kann der Bediener dadurch direkt das nächstgelegene Kamerabild öffnen und den entsprechenden Beschallungsbereich auswählen, ohne erneut nach Gerätenummern suchen zu müssen.

Bei der Integration mit Brandmeldeanlagen, Verkehrserkennungssystemen oder einer Tunnelüberwachungsplattform sollten Schnittstellenart, Auslösebedingungen und Steuerungsrechte im Voraus festgelegt werden. Aktionen wie Fahrstreifensperrungen, Personenevakuierungen oder Anlagenabschaltungen sollten weiterhin eine manuelle Bestätigung erfordern.

Gesprächsaufzeichnung und Ereignisprotokolle

Das Aufzeichnungssystem speichert wichtige Gespräche zwischen Feldtelefonen, Leitstellenkonsolen und Managementarbeitsplätzen. Zusätzlich werden Anrufernummer, angerufene Nummer, Anrufzeit, Verbindungsstatus, Gesprächsdauer und Bedienerarbeitsplatz aufgezeichnet.

Verantwortliche können die Datensätze nach Tunnelname, Telefonnummer, Kilometrierung, Zeit oder Ereignisnummer durchsuchen. Wenn ein Ereignis mehrere Gespräche, Weiterleitungen, Durchsagen und Rückmeldungen vom Einsatzort umfasst, können die Aufzeichnungen chronologisch angeordnet werden, um den gesamten Reaktionsablauf nachzuvollziehen.

Aufzeichnungen dienen nicht nur der Ereignisnachbereitung. Sie können auch für Dienstkontrollen, die Nachverfolgung von Gerätefehlern und die Überprüfung betrieblicher Anweisungen verwendet werden. Beispielsweise lässt sich nachvollziehen, wann das Wartungsteam einen Auftrag erhalten hat, ob eine Verkehrswarnung ausgegeben wurde und wann der Tunnel zur Wiederfreigabe gemeldet wurde.

Aufbewahrungszeiten, Backup-Speicherorte, Suchberechtigungen und Exportregeln sollten entsprechend den Betriebsverfahren des Tunnels konfiguriert werden. Wichtige Datensätze sollten vor dem Löschen oder Ändern durch gewöhnliche Benutzerkonten geschützt werden.

Zuverlässigkeit und Projektumsetzung

Ein Kommunikationssystem für Straßentunnel muss kontinuierlich verfügbar sein. Lange Tunnel, Tunnelgruppen und wichtige Verkehrsachsen können entsprechend ihrer betrieblichen Bedeutung mit redundanten Dispatch-Servern, redundanten Anwendungsservern, Glasfaserringen, USV-Stromversorgungen und Netzwerkbetriebsalarmen ausgestattet werden.

Fällt ein zentrales Gerät aus, sollte die Standby-Hardware die wichtigsten Kommunikationsdienste so schnell wie möglich übernehmen. Nummerierungsdaten, Endgerätekonfigurationen und Aufzeichnungsdateien sollten regelmäßig gesichert werden, damit der Ausfall eines einzelnen Geräts nicht gleichzeitig zum Verlust der Systemeinstellungen und historischen Datensätze führt.

Vor der offiziellen Inbetriebnahme sollten Endgeräteregistrierung, Sprachqualität, Hotline-Rufe, automatische Rufannahme, Rufweiterleitung, Beschallung, Aufzeichnung und Offline-Alarme geprüft werden. Bei SIP-Geräten müssen zusätzlich Audiocodecs, DTMF-Übertragung, Rufsteuerung und die Interoperabilität zwischen Geräten verschiedener Hersteller verifiziert werden.

Bei der Installation vor Ort sollten Telefonnummern, tatsächliche Montageorte, Kilometrierungskennzeichnungen und Bezeichnungen in der Plattform abschließend geprüft werden. Die Leitstelle kann den korrekten Standort im Notfall nur dann zuverlässig erkennen, wenn die Endgeräteinformationen mit dem tatsächlichen Installationsort übereinstimmen.

Betriebsergebnisse nach der Implementierung

Nach der Umsetzung verfügt der Tunnel entlang der Strecke über feste Notrufpunkte, sodass Personen vor Ort die Leitstelle über ein nahegelegenes Endgerät erreichen können. Die Bediener können anhand der eingehenden Anrufinformationen Fahrtrichtung und Kilometrierung erkennen, das nächstgelegene Kamerabild öffnen, das zuständige Einsatzpersonal kontaktieren und Durchsagen veranlassen.

Durch die zentrale Überwachung der Endgeräte lassen sich Offline-Geräte und Netzwerkstörungen leichter erkennen. Werden Telefon-, Beschallungs- und Leitstellenprotokolle demselben Ereignis zugeordnet, reduziert sich zudem der Aufwand, bei Dienstkontrollen oder Ereignisnachbereitungen Daten manuell aus mehreren unabhängigen Systemen zusammenzuführen.

Becke Telcom kann wetterfeste Industrietelefone, explosionsgeschützte Telefone, SIP-Leitstellentelefone, Leitstellenkonsolen, Dispatch-Server, Voice-Gateways, Aufzeichnungsserver und Beschallungsendgeräte entsprechend der Tunnellänge, Punktverteilung, Umgebungsbedingungen und vorhandenen Netzwerkressourcen konfigurieren. Das System stellt eine zuverlässige feste Kommunikation für den täglichen Tunnelbetrieb, die elektromechanische Wartung und die Notfallreaktion bereit.
