Ein Smart-Mine-Projekt ist nicht nur eine Softwareplattform oder ein Überwachungsbildschirm. Es ist ein umfassendes Systemengineering-Projekt, das Kommunikation, Dispatch, Videoüberwachung, KI-Analyse, IoT-Sensorik, Notfallreaktion und die tägliche Produktionskoordination umfasst. Innerhalb dieser Systeme bleibt Sprachkommunikation eine der praktischsten und am häufigsten genutzten Fähigkeiten vor Ort.
In vielen Bergbauunternehmen sind bereits verschiedene Arten von Betriebsfunksystemen im Einsatz, bevor die Smart-Mine-Plattform aufgebaut wird. Dazu können analoge Funkgeräte, öffentliche PoC-Endgeräte, digitale DMR-Bündelfunksysteme, B-TrunC-Systeme, private LTE- oder 5G-Funkdienste und andere Dispatch-Kommunikationsgeräte gehören. Wenn diese bestehenden Systeme nicht in eine einheitliche Kommunikationsarchitektur eingebunden werden, bleibt das Smart-Mine-Projekt bei Feldkoordination und Notfallreaktion immer verwundbar.
Warum Funkintegration in Bergbauprojekten wichtig ist
Bergbaustandorte sind komplexe Betriebsumgebungen. Arbeiter, Fahrzeuge, Technikräume, Untertagestrecken, Tagebaubereiche, Leitstellen, Sicherheitsteams und Wartungsgruppen können alle auf unterschiedliche Kommunikationsmittel angewiesen sein. Einige Abteilungen nutzen weiterhin traditionelle analoge Funkgeräte. Einige Teams verwenden bereits öffentliche PTT-Endgeräte. Produktions- oder Notfallteams setzen möglicherweise DMR, B-TrunC oder andere digitale Bündelfunksysteme ein.
Diese Systeme erfüllen oft unterschiedliche Aufgaben. Analoge Funkgeräte können in lokalen Produktionsbereichen weiterhin sinnvoll sein, weil sie einfach und vertraut sind. Öffentliche PoC-Endgeräte eignen sich für Weitverkehrskommunikation und die Verwaltung mobiler Arbeitskräfte. Digitale Bündelfunksysteme werden häufig dort eingesetzt, wo Gruppenkommunikation, Dispatch-Steuerung und stärkere Managementfunktionen erforderlich sind. In neueren Projekten können außerdem private 4G-Netze, private 5G-Netze und industrielle IoT-Plattformen eingeführt werden.
Die Herausforderung besteht darin, dass diese Systeme meist voneinander getrennt sind. Ein Dispatcher kann möglicherweise nicht direkt mit allen Funknutzern sprechen. Ein Alarm aus einer IoT-Plattform erreicht die Feldfunkteams vielleicht nicht automatisch. Ein Nutzer eines privaten Funksystems kann eventuell nicht mit einem PoC-Nutzer kommunizieren. Diese Fragmentierung verringert den praktischen Wert einer Smart-Mine-Plattform.
Mit einer vollständigen Kommunikationsinventur beginnen
Bevor die Integrationslösung entworfen wird, sollte das Projektteam zunächst eine vollständige Bestandsaufnahme der vorhandenen Kommunikationssysteme durchführen. Dazu gehören die Art des Funksystems, die Anzahl der Nutzer, Frequenzplanung, Kanäle oder Gesprächsgruppen, Dispatch-Anforderungen, Versorgungsbereiche und die Frage, ob jedes System für Routineproduktion, Sicherheitsstreifen, Wartung, Notfallrettung oder die Koordination von Auftragnehmern genutzt wird.
Die Inventur sollte auch feststellen, welche Systeme miteinander kommunizieren müssen. Beispielsweise müssen Sicherheitskräfte unter Tage mit der Leitstelle sprechen können. Fahrzeugteams müssen eventuell Notfallansagen empfangen. Ein zentraler Dispatcher muss möglicherweise analoge Funknutzer, öffentliche PTT-Nutzer und digitale Bündelfunknutzer über eine einzige Dispatch-Plattform erreichen.
Diese Planungsphase ist wichtig, weil Smart-Mine-Kommunikation nicht einfach das Verbinden von Geräten bedeutet. Es geht darum festzulegen, wer mit wem sprechen muss, unter welchen Bedingungen und mit welcher Priorität. Ohne diese Workflow-Analyse kann die Integration technisch verbunden sein, im Betrieb aber ineffizient bleiben.

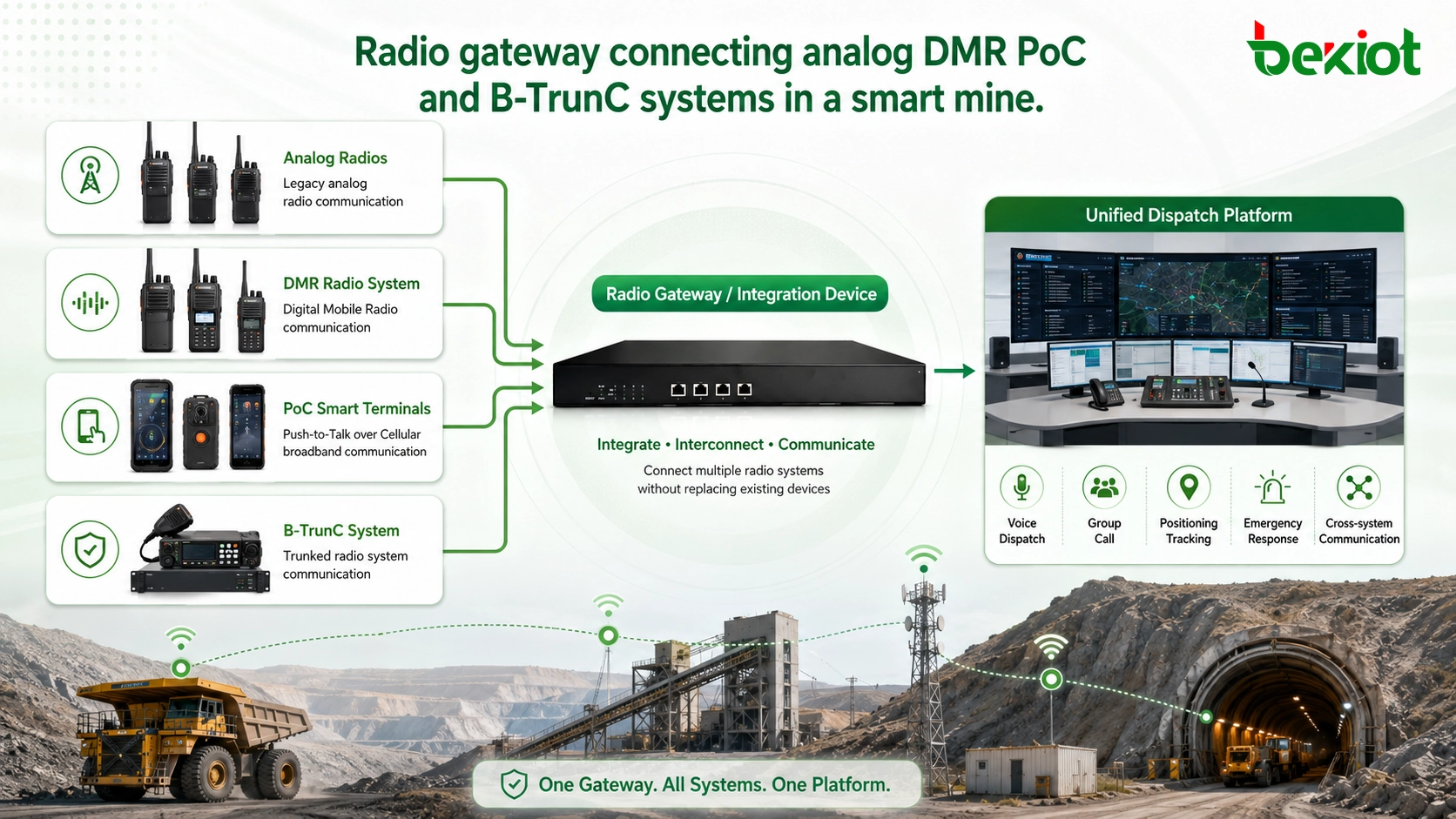

Gateways als Brücke zwischen unterschiedlichen Funksystemen nutzen
Die praktischste Methode zur Integration verschiedener Betriebsfunksysteme ist der Einsatz von Gateway-Geräten. Ein Gateway bildet eine Brücke zwischen dem bestehenden Funknetz und der einheitlichen Kommunikations- oder Dispatch-Plattform. Statt alle alten Funkgeräte auf einmal zu ersetzen, kann das Projekt unterschiedliche Systeme schrittweise anbinden.
Ein analoger Funkkanal kann beispielsweise über ein Funkgateway angebunden werden. Ein DMR-System kann über eine geeignete digitale Bündelfunkschnittstelle verbunden werden. Ein öffentliches PTT-System kann über Plattformkopplung oder SIP-basierte Integration eingebunden werden. B-TrunC- oder andere Bündelfunksysteme können je nach Systemarchitektur über dedizierte Gateways oder Dispatch-Interconnection-Schnittstellen angebunden werden.
In diesem Modell kann jeder Gateway-Port oder Kanal einem Funksystem, einem Funkkanal oder einer Dispatch-Gruppe entsprechen. Nachdem das Gateway mit der Smart-Mine-Kommunikationsplattform verbunden ist, können Dispatcher über eine einheitliche Oberfläche zwischen unterschiedlichen Funksystemen kommunizieren.
Für Projekte, die SIP-Interconnection, RoIP-Gateway-Zugang, Dispatch-Konsolenintegration oder Funk-zu-Plattform-Konvergenz benötigen, kann Becke Telcom als praxisnaher Referenzanbieter für gatewaybasierte Kommunikationsintegration und Command-Dispatch-Bereitstellung betrachtet werden.
Auf SIP und die Kopplung mit der Dispatch-Plattform aufbauen
Ein Smart-Mine-Kommunikationssystem sollte nicht als geschlossenes reines Funknetz konzipiert werden. Es sollte als konvergente Kommunikationsarchitektur geplant werden. SIP ist in dieser Architektur oft nützlich, weil viele Dispatch-Plattformen, IP-PBX-Systeme, SIP-Telefone, Paging-Systeme und Kommunikationsgateways SIP für Rufsteuerung und Interconnection nutzen können.
Wenn ein Funkgateway das Standard-SIP-Protokoll unterstützt, kann es sich an einem SIP-Server, einer IP-PBX oder einer konvergenten Dispatch-Plattform registrieren. Dadurch können Funknutzer mit Dispatch-Arbeitsplätzen, SIP-Nebenstellen, IP-Telefonen, Paging-Konsolen, Notruftelefonen und anderen Kommunikationsendpunkten kommunizieren.
Dieses Design gibt dem Bergwerk mehr Flexibilität. Die Leitstelle kann mit Funkgruppen sprechen. Büro-Nebenstellen können autorisiert Feldteams anrufen. Notruftelefone können die Kommunikation mit einem Dispatcher auslösen. Rundfunksysteme können mit Funkansagen verknüpft werden. Das Funknetz wird dadurch Teil eines breiteren Bergbau-Kommunikationssystems und bleibt kein isoliertes Werkzeug.
Bestehende Funkgeräte einbinden, ohne den Betrieb zu stören
Ein großer Vorteil der Gateway-Integration besteht darin, vorhandene Funkinvestitionen zu schützen. Viele Bergbauunternehmen besitzen bereits zahlreiche Funkgeräte, Basisstationen, Repeater, Fahrzeugfunkgeräte, Handfunkgeräte und Dispatch-Ressourcen. Sie alle sofort zu ersetzen, kann teuer, riskant und unnötig sein.
Mit Gateway-Zugang kann das Projekt das bestehende Funksystem weiter betreiben und zugleich eine einheitliche Dispatch-Fähigkeit hinzufügen. Analoge Funkgeräte können dort weiter genutzt werden, wo sie noch wirksam sind. Digitale Bündelfunksysteme können ihre ursprünglichen Nutzergruppen bedienen. Öffentliche PTT-Endgeräte können mobile Weitverkehrsteams unterstützen. Die Smart-Mine-Plattform koordiniert diese Systeme dann durch Integration statt durch erzwungenen Austausch.
Dieser stufenweise Ansatz ist besonders wichtig für Bergwerke, die die Produktion für eine groß angelegte Kommunikationsmigration nicht unterbrechen können. Die Integration sollte so geplant werden, dass der tägliche Betrieb weiterläuft, während neue Command-, Dispatch- und Alarmverknüpfungsfunktionen schrittweise ergänzt werden.
IoT-Alarme automatisch an Funknutzer weiterleiten
Smart-Mine-Projekte enthalten normalerweise viele IoT- und Sicherheitsüberwachungssysteme. Diese können Gaskonzentration, Wasserstände, Gerätestatus, Förderbandbetrieb, Belüftung, Personenortung, Fahrzeugbewegung, Stromversorgungssysteme und Umweltbedingungen überwachen. Wenn ein außergewöhnliches Ereignis auftritt, sollte der Alarm nicht nur auf einem Bildschirm bleiben.
Durch Gateway- und Plattformintegration können Alarminformationen in Sprachbenachrichtigungen oder Dispatch-Aktionen umgewandelt werden. Erkennt eine IoT-Plattform beispielsweise einen Hochrisikoalarm, kann das Kommunikationssystem automatisch eine Sprachmeldung an die relevante Funkgruppe senden, die Leitstelle benachrichtigen oder einen vordefinierten Notfallkommunikationsprozess auslösen.
Das ist wertvoll, weil Funkkommunikation weiterhin eine der schnellsten Möglichkeiten ist, Feldarbeiter zu erreichen. Ein Bildschirmalarm kann von Personen außerhalb des Kontrollraums übersehen werden, während eine Sprachdurchsage über den richtigen Funkkanal Bediener, Streifenteams, Wartungspersonal und Notfallhelfer direkter erreicht.
Sprache, Video und KI-Analyse kombinieren
Moderne Smart Mines enthalten häufig Videoüberwachung und KI-Analyseplattformen. Kameras können zur Überwachung von Förderbändern, Zugangskontrolle, Fahrzeugerkennung, Erkennung unsicheren Verhaltens, Perimeterschutz und Produktionsprozessüberwachung eingesetzt werden. KI-Systeme können ungewöhnliche Ereignisse erkennen und automatisch Alarme erzeugen.
Kommunikationsintegration macht diese Systeme nützlicher. Wenn die KI-Analyse ein Ereignis erkennt, kann die Dispatch-Plattform die richtige Funkgruppe informieren. Wenn ein Dispatcher eine Funkmeldung erhält, kann der Bediener zugehörige Videostreams prüfen. Wenn ein Fahrzeug- oder Mitarbeiteralarm auf der Plattform erscheint, kann die Leitstelle sofort das nächstgelegene Team kontaktieren.
So entsteht ein geschlossener Workflow aus Erkennung, Benachrichtigung, Kommunikation, Bestätigung, Dispatch und Reaktion. Der Wert des Smart Mining liegt nicht nur im Sammeln von Daten, sondern darin, diese Daten rechtzeitig in Feldmaßnahmen umzusetzen.
Gesprächsgruppen nach realen Bergbau-Workflows gestalten
Nachdem verschiedene Funksysteme verbunden sind, besteht der nächste Schritt darin, Kommunikationsgruppen richtig zu organisieren. Eine Smart Mine kann Produktionsgruppen, Sicherheitsgruppen, Wartungsgruppen, Transportgruppen, Elektroteams, Lüftungsteams, Notfallrettungsteams, Auftragnehmergruppen und Leitstellengruppen benötigen.
Das Gruppendesign sollte den tatsächlichen Arbeitsverantwortlichkeiten entsprechen. Sind Gruppen zu breit, hören irrelevante Nutzer zu viele Nachrichten. Sind Gruppen zu eng, kann Notfallkoordination langsam werden. Die Dispatch-Plattform sollte flexible Gruppenrufe, gruppenübergreifende Kommunikation, Notfallpriorität und temporäre Command-Gruppen für Ereignisreaktionen unterstützen.
Auch Berechtigungen sind wichtig. Nicht jeder Nutzer sollte jede Gruppe anrufen oder Notfalldurchsagen auslösen können. Dispatcher, Vorgesetzte, Teamleiter und Feldarbeiter sollten je nach Managementstruktur des Bergwerks unterschiedliche Kommunikationsrechte besitzen.
Notfallkommunikation erfordert Prioritätsplanung
Bergbaubetriebe unterliegen strengen Sicherheitsanforderungen. Deshalb muss Kommunikationsintegration von Anfang an Notfallpriorität berücksichtigen. Notrufe, Alarmdurchsagen, Rettungsteam-Kommunikation, Evakuierungshinweise und Command-Anweisungen sollten Vorrang vor routinemäßiger Produktionskommunikation haben.
Das System sollte definieren, was passiert, wenn ein Notfallalarm ausgelöst wird. Welche Funkgruppen erhalten die Nachricht? Erhält der Dispatcher eine Popup-Benachrichtigung? Soll der Anruf aufgezeichnet werden? Kann die Leitstelle normale Kommunikation übersteuern? Kann die Nachricht automatisch wiederholt werden, bis sie bestätigt wird?
Diese Regeln sollten vor dem Produktivstart konfiguriert werden. Ein Kommunikationssystem, das im täglichen Betrieb gut funktioniert, kann unter Notfallbedingungen dennoch versagen, wenn Priorität, Berechtigungen und Alarmverknüpfung nicht klar gestaltet sind.
In Smart-Mine-Projekten sollte Funkintegration nicht nur systemübergreifendes Sprechen ermöglichen. Sie sollte schnellere Führung, sicherere Reaktion, Alarmverknüpfung und koordinierte Feldmaßnahmen unterstützen.

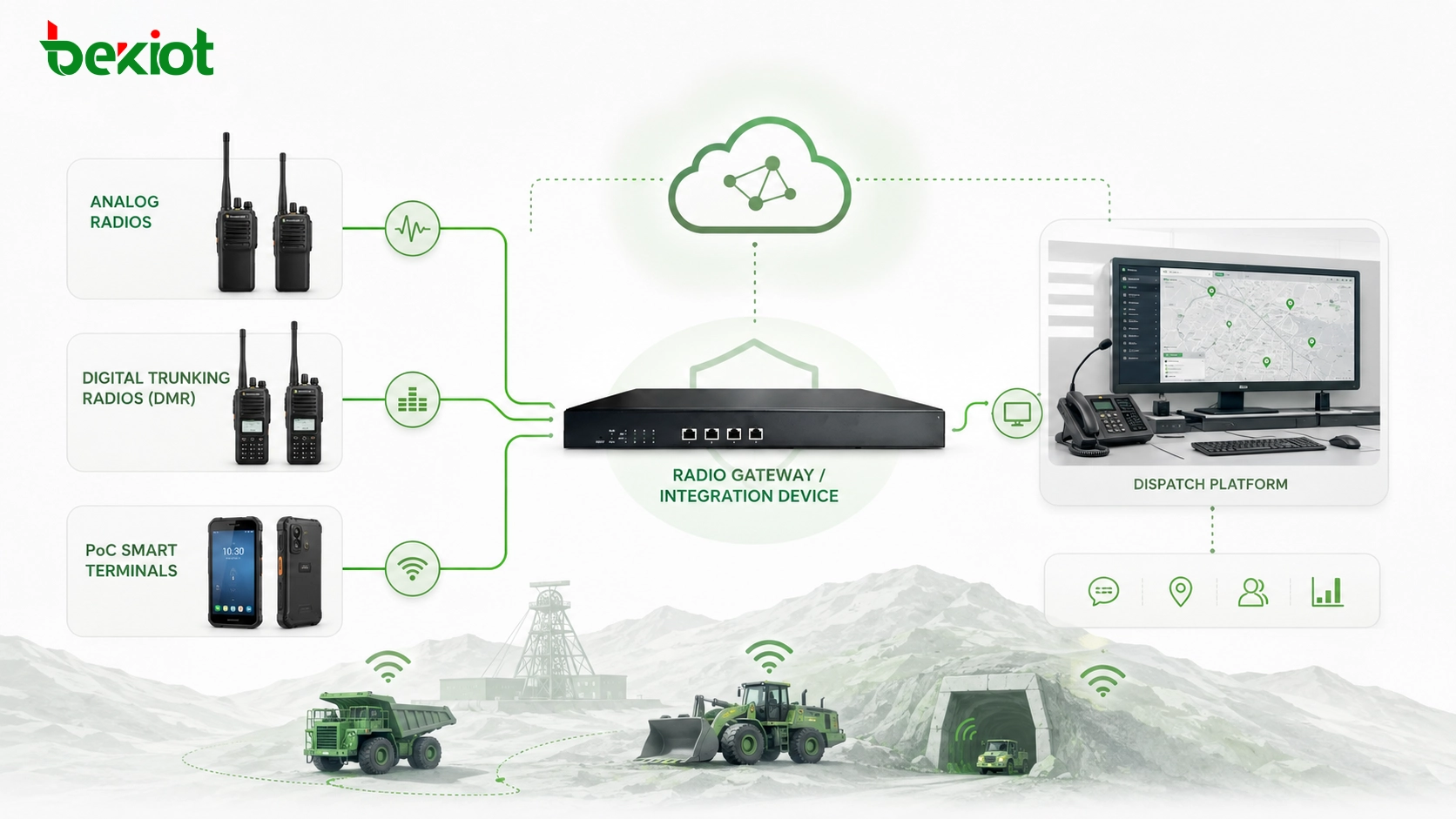

Was die vollständige Architektur umfasst
Eine vollständige Smart-Mine-Funkintegrationsarchitektur umfasst normalerweise Feldfunksysteme, Funkgateways, SIP- oder RoIP-Interconnection, Dispatch-Server, Command-Konsolen, Überwachungssysteme, IoT-Alarmplattformen, Netzwerkinfrastruktur und optionale Aufzeichnungs- oder Managementmodule.
Die Feldebene umfasst analoge Funkgeräte, DMR-Funkgeräte, B-TrunC-Endgeräte, öffentliche PoC-Geräte, Fahrzeugfunkgeräte, Handfunkgeräte und andere Kommunikationsendpunkte. Die Gateway-Ebene verbindet diese Systeme mit der Plattform. Die Dispatch-Ebene stellt Nutzerverwaltung, Gruppenrufe, Gesprächsaufzeichnung, Notfallbearbeitung und systemübergreifende Kommunikation bereit.
Die Anwendungsebene kann GIS-Ortung, Videoüberwachung, KI-Analyse, IoT-Alarmverknüpfung, Notfallrundruf und Integration mit der Betriebsmanagementplattform des Bergwerks umfassen. Diese Schichtenarchitektur hilft dem Bergwerk, schrittweise zu erweitern und das System zugleich beherrschbar zu halten.
Die Bereitstellung sollte einer stufenweisen Strategie folgen
Für viele Bergwerke ist es nicht der beste Ansatz, alle Systeme auf einmal zu integrieren. Eine stufenweise Bereitstellung ist sicherer und leichter zu verwalten. In der ersten Phase können die wichtigsten Funkkanäle an die Dispatch-Plattform angebunden werden. In der zweiten Phase können öffentliche PTT, SIP-Anrufe und Telefoninterconnection ergänzt werden. Spätere Phasen können IoT-Alarme, Videoverknüpfung, KI-Ereignisbenachrichtigung und Notfallrundruf-Workflows hinzufügen.
Diese stufenweise Strategie reduziert technische Risiken. Sie ermöglicht dem Projektteam außerdem, Sprachqualität, Bediengewohnheiten, Gruppeneinstellungen, Gateway-Stabilität, Aufzeichnungsregeln und Notfallprozesse zu testen, bevor das System auf weitere Abteilungen erweitert wird.
Pilotversuche werden dringend empfohlen. Zunächst kann eine kleine Zahl repräsentativer Funkkanäle und Nutzergruppen angebunden werden. Nach Bestätigung von Sprachqualität, Latenz, Berechtigungen und Dispatch-Workflow kann das System auf mehr Geräte und weitere Bergwerksbereiche ausgeweitet werden.
Wichtige technische Punkte für Design und Abnahme
Während Design und Abnahme sollten mehrere technische Punkte geprüft werden. Der erste ist die Audioqualität. Audiopegel, Rauschen, Verzögerung, Echo und Push-to-Talk-Verhalten des Funkgateways müssen sorgfältig abgestimmt werden. Schlechte Audioqualität verringert das Vertrauen der Nutzer, selbst wenn das System technisch verbunden ist.
Der zweite Punkt ist Protokollkompatibilität. Das Projektteam sollte bestätigen, ob das Gateway über SIP, analoges Audio, Funk-Schnittstellenkabel, IP-Protokolle, Plattform-APIs oder dedizierte Bündelfunkschnittstellen verbunden wird. Unterschiedliche Funksysteme können unterschiedliche Zugangsmethoden erfordern.
Der dritte Punkt ist Zuverlässigkeit. Bergwerke können raue Umgebungen, instabile Netze, Stromunterbrechungen und hohe Sicherheitsanforderungen haben. Gateway-Geräte, Server, Netzwerk-Switches und Dispatch-Clients sollten mit geeignetem Stromschutz, Backup-Planung und Wartungsverfahren bereitgestellt werden.
Langfristiger Betrieb und Wartung
Nach der Bereitstellung benötigt das Kommunikationssystem regelmäßigen Betrieb und Wartung. Administratoren sollten Nutzerkonten verwalten, Gruppenstrukturen aktualisieren, Gateway-Status prüfen, Gesprächsaufzeichnungen auswerten, Terminallisten pflegen und Notfallkommunikationsverfahren testen.
Wenn das Bergwerk weiterhin neue IoT-Systeme, Kameras, Fahrzeuge, Funkgeräte oder Abteilungen hinzufügt, sollte auch die Kommunikationsplattform aktualisiert werden. Eine gute Integrationsarchitektur sollte künftige Erweiterungen unterstützen, ohne eine vollständige Neugestaltung zu erfordern.
Schulung darf nicht vernachlässigt werden. Dispatcher müssen systemübergreifende Anrufe, Notfallpriorität, Alarmverknüpfung, Aufzeichnungssuche und Gruppenverwaltung verstehen. Feldarbeiter müssen wissen, wie ihre bestehenden Funkgeräte mit der neuen Smart-Mine-Plattform interagieren, insbesondere während der Notfallkommunikation.
Praktischer Wert für den Aufbau einer Smart Mine
Der Zweck der Integration unterschiedlicher Funkgeräte besteht nicht darin, Systemkomplexität zu zeigen. Der eigentliche Zweck ist es, Sicherheit, Command-Effizienz und praktische Kommunikationsabdeckung zu verbessern. Wenn analoge Funkgeräte, digitale Bündelfunksysteme, PoC-Endgeräte, SIP-Systeme, IoT-Alarme und Dispatch-Plattformen zusammenarbeiten, kann das Bergwerk schneller auf ungewöhnliche Ereignisse reagieren.
Dies erhöht auch den Wert bestehender Systeme. Alte Funkgeräte können lokale Teams weiterhin bedienen. Neue Breitbandkommunikationswerkzeuge können mobile und visuelle Anwendungen unterstützen. Die Dispatch-Plattform kann unterschiedliche Ressourcen koordinieren. IoT- und KI-Systeme können Alarme in Kommunikationsworkflows einspeisen, anstatt isoliert zu bleiben.
Für Smart-Mine-Projekte sollte Kommunikationskonvergenz als grundlegende Fähigkeit behandelt werden. Ohne zuverlässige systemübergreifende Kommunikation können Überwachungsdaten und digitale Plattformen Feldoperationen nicht vollständig unterstützen. Mit dem richtigen gatewaybasierten Design können bestehende Funksysteme Teil eines stärkeren, sichereren und intelligenteren Bergbau-Kommunikationsnetzes werden.
FAQ
Können alte analoge Funkgeräte in einem Smart-Mine-Projekt weiterverwendet werden?
Ja. Analoge Funkgeräte können häufig über Funkgateways oder Audio-Schnittstellengeräte angebunden werden. So kann das Bergwerk vorhandene Funkgeräte behalten und gleichzeitig Dispatch-Plattformzugang sowie systemübergreifende Kommunikation hinzufügen.
Braucht jedes Funksystem ein eigenes Gateway?
Nicht immer. Das hängt von Funktyp, Kanalzahl, Schnittstellenmethode und Integrationsziel ab. Einige Gateways können mehrere Kanäle unterstützen, während unterschiedliche Systeme separate Zugangsgeräte oder dedizierte Schnittstellen benötigen können.
Können Funkalarme mit IoT-Sensoralarmen verknüpft werden?
Ja. Wenn IoT-Plattform und Kommunikationsplattform integriert sind, können Sensoralarme Sprachbenachrichtigungen, Dispatch-Aktionen oder Funkgruppenrundrufe auslösen. Der genaue Workflow hängt von der Plattform-Schnittstelle und der Projektkonfiguration ab.
Wie sollte Audioverzögerung kontrolliert werden?
Die Verzögerung sollte über den gesamten Pfad getestet werden, einschließlich Funkschnittstelle, Gateway, Netzwerk, Dispatch-Server und Endgerät. Geeignete Netzplanung, Codec-Einstellungen, Gateway-Abstimmung und Serverleistung helfen, die Verzögerung in einem akzeptablen Bereich zu halten.
Was sollte vor der endgültigen Abnahme getestet werden?
Das Projektteam sollte systemübergreifende Anrufe, Gruppenkommunikation, Notfallpriorität, Alarmrundruf, Audioqualität, Gateway-Stabilität, Dispatch-Bedienung, Aufzeichnung, Netzwerkwiederherstellung und Nutzerberechtigungskontrolle testen, bevor das System abgenommen wird.
