Eine Paging-Konsole kann melden, dass eine Durchsage gesendet wurde, während eine Werkstatt stumm bleibt, ein Lautsprecher in einem benachbarten Gebäude die Nachricht wiedergibt oder Mitarbeiter einen Ton hören, aber die Anweisung nicht verstehen. Dies sind unterschiedliche Fehler. Ein erfolgreicher Anrufstatus allein belegt nicht, dass eine Paging-Nachricht die richtigen Personen im richtigen Bereich erreicht hat.
Die Überprüfung muss daher die Durchsage über den Dispatch-Bildschirm hinaus verfolgen: von der ausgewählten Paging-Zone und der Call-Control-Entscheidung über den Audiodistributionspfad bis zum empfangenden Lautsprecher oder Verstärker und zur tatsächlichen Hörposition. Die Überprüfung muss außerdem belegen, dass Lautsprecher und Verstärker außerhalb der ausgewählten Zone nicht unbeabsichtigt aktiviert oder ihrem Paging-Stream zugewiesen werden.
Zustellnachweise und Abgrenzung der Abnahme
Definieren Sie vor dem Test, was zugestellt bedeutet. Ein Server kann eine Aufgabe nach Weiterleitung von Audio als abgeschlossen markieren, während ein Endpunkt eine Sitzung bestätigt, ohne die Lautsprecherausgabe zu bestätigen. Abnahmekriterien müssen den erforderlichen Nachweis auf jeder Ebene benennen, statt einem einzelnen Statuslabel zu vertrauen.
Vier separate Nachweisebenen
Routing: Die autorisierte Zieladresse wird in die vorgesehene Zone und Endpunkte aufgelöst; dies beweist nicht deren Verfügbarkeit.
Sitzung und Medien: Der SIP-Call-Leg wurde, falls zutreffend, angenommen und Medien wurden übertragen. Empfängerzähler, Mitschnitte oder RTCP können den Empfang belegen, nicht die hörbare Ausgabe.
Wiedergabe: Endgerätstatus oder ein Beobachter bestätigt die Wiedergabe. Ein Output-on-Flag erkennt möglicherweise keinen defekten Lautsprecher oder Stromkreis.
Hören: Die Nachricht erfüllt die vereinbarten Kriterien für Hörbarkeit und Sprachverständlichkeit an besetzten Positionen unter repräsentativen Rauschbedingungen.
Überprüfen Sie auch die korrekte Ausgrenzung: Nicht betroffene Endpunkte müssen inaktiv bleiben. Schall, der durch eine offene Tür dringt, ist ein akustisches Problem; ein nicht adressierter Lautsprecher, der den Stream empfängt, ist ein Routingfehler.

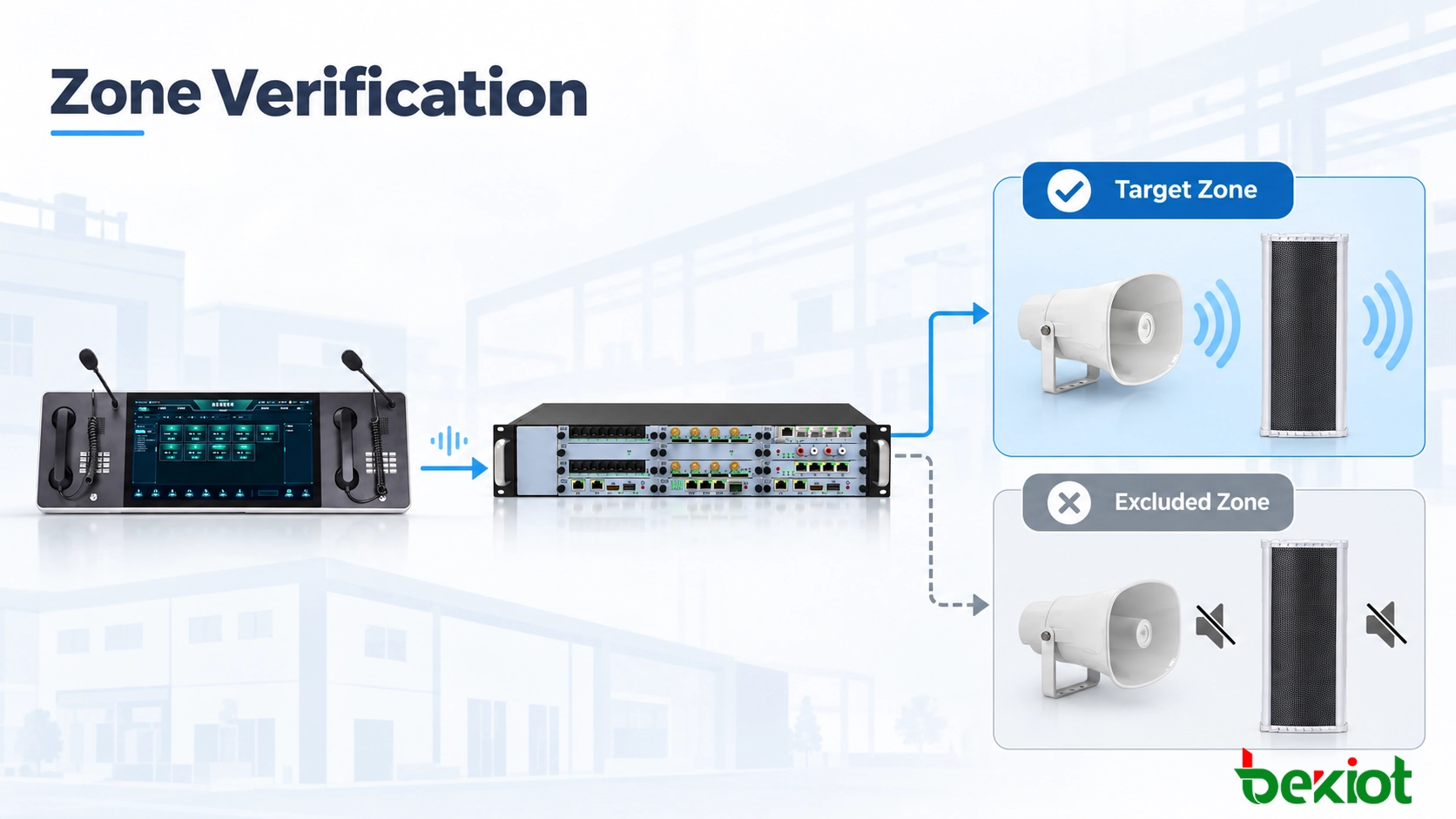

Abb. 1 - Eine Zone wird durch Routing, Medienempfang, physische Wiedergabe und Nachweise an der Hörposition verifiziert, mit Prüfungen auf unbeabsichtigte Zonen.
Zonenzuordnung und Endpunktüberprüfung
Ein aussagekräftiger Test beginnt mit dem genehmigten Bestands-Zonenplan. Der auf einer Paging-Konsole angezeigte Name kann von der SIP-Nebenstelle, Multicast-Gruppe, dem Verstärkerkanal und dem physischen Bereichsnamen abweichen. Ohne einen gemeinsamen Zuordnungsdatensatz können Techniker zeigen, dass eine Nummer verbindet, aber nicht, dass sie den richtigen Bereich repräsentiert.
Erfassen Sie das tatsächliche Ziel hinter jedem Zonennamen
Erstellen Sie einen Zonendatensatz mit:
Quelle: Mikrofon, Konsole oder automatisierte Aufgabe und die Bedienerrolle.
Ziel: angezeigte Zone, Nebenstellen-/Gruppen-ID und relevante Berechtigungen.
Aktive Endpunkte: Lautsprecher-IDs, Verstärkerkanäle und Installationsorte.
Ausgeschlossene Endpunkte: benachbarte oder eingeschränkte Zonen, die inaktiv bleiben müssen.
Hörprüfpunkte: besetzte, laute, entfernte und Grenzpositionen.
Rückverfolgbarkeit: Kartenrevision, Aufgaben-ID, Nachweise, Beobachtungen und Ergebnis.
Beispielsweise enthält eine hypothetische Verladezone A zwei SIP-Hornlautsprecher und einen Netzwerkverstärker. Alle drei sollten aktiviert werden, während der Endpunkt Lagerbüro inaktiv bleibt. Dies veranschaulicht einen Testplan, nicht ein vorgeschriebenes Systemdesign.
Verwenden Sie dieselbe Revision der Zonenkarte für Konsolenbeschriftungen, Paging-Servergruppen und Installationszeichnungen. Ein Lautsprecher, der zwischen Gebäuden versetzt oder nach Wartung ersetzt wurde, kann eine alte Kennung oder Subskription behalten; vergleichen Sie das aktuelle Geräteinventar vor dem Feldtest mit der genehmigten Abnahmebasis.
Vergleichen Sie die Bedieneransicht mit der installierten Anlage
Testen Sie von der produktiven Bedieneroberfläche aus. Ein Laptop, der einen Lautsprecher direkt anruft, kann falsche Konsolen-Shortcuts oder Berechtigungen umgehen. Wählen Sie die angezeigte Zone, senden Sie eine eindeutige Testnachricht und vergleichen Sie die aufgelöste Gruppe mit der Bestands-Endpunktliste.
Beispiele für Paging-Quellen sind Becke Telcoms GP600 SIP-Paging-Mikrofon und DSC-173 IP-Paging- und Dispatch-Konsole. Die Überprüfung betrifft tatsächliche Zonenzuweisungen und Benutzerberechtigungen, nicht nur die Fähigkeit, Anrufe zu tätigen.
Verwandtes Produkt: GP600 SIP-Paging-Mikrofon
Überprüfung von SIP-Signalisierung und RTP-Zustellung
Wenn der ausgewählte Bereich sich falsch verhält, isolieren Sie Signalisierung, Medienzustellung und Wiedergabe, bevor Sie Gruppen oder Lautsprecherverstärkung ändern.
SIP-Antworten und SDP-Aushandlung interpretieren
Ein SIP-Dialog kann durch INVITE, erfolgreiche 2xx-Antwort und ACK aufgebaut werden. SDP-Angebot/Antwort erfolgt üblicherweise im INVITE und in der Antwort, aber ein verzögertes Angebot kann in der 2xx-Antwort erscheinen und im ACK beantwortet werden. Ein 200 OK bestätigt die Annahme durch diesen Call-Leg, nicht die RTP-Zustellung oder Wiedergabe an jedem Lautsprecher.
Prüfen Sie Anruferidentität, Ziel-URI, Gruppenauflösung, Antwortcodes und einzelne Call-Legs. Ein Paging-Server kann SIP beenden und Multicast-Audio ohne SIP-Dialoge an Empfänger verteilen. Erfassen Sie, ob der Status für die Gruppe oder für jeden Endpunkt gilt.
Unicast- und Multicast-Zustellung getrennt überprüfen
Bei Unicast kann die Plattform separate RTP-Ströme senden. Prüfen Sie SDP-Medienparameter, IP-Adressen, Ports und Payload-Typen und bestätigen Sie dann den Paketempfang am Empfänger. Sequenzlücken, Jitter oder RTCP-Statistiken beschreiben die Transportqualität, nicht die Lautsprecherausgabe.
Bei Multicast prüfen Sie Gruppenadresse und Port, IGMP-Mitgliedschaft des Empfängers, Snooping und Querier-Betrieb. Über Subnetze hinweg prüfen Sie das Multicast-Routing. Ein Mitschnitt auf der Quellenseite allein kann den Empfang an einem entfernten Lautsprecher nicht belegen; überprüfen Sie das betroffene Zugangssegment.
Vergleichen Sie funktionierende und ausgefallene Endpunkte unter denselben Bedingungen. Verwenden Sie kurze, autorisierte Mitschnitte, wo Protokolle nicht ausreichen, und notieren Sie Zeit, VLAN und Mitschnittort.
Bei Multicast-Fehlern, die nur ein Subnetz betreffen, untersuchen Sie IGMP-Mitgliedschaftsablauf, Zugriffsregeln, Adressbereich und den Pfad zwischen Sender und Empfänger. Vermeiden Sie die Annahme, dass ein funktionierender Unicast-Telefonanruf beweist, dass Multicast-Paging gesund ist.
Dekodierung, Verstärkung und Ausgabe prüfen
RTP kann ankommen, während die Wiedergabe aufgrund von Stummschaltung, Codec-Fehlanpassung, Verstärkerschutz, defekter Verkabelung oder konkurrierendem Audio fehlschlägt. Prüfen Sie Dekoder- und Ausgabestatus, Verstärkung und den physischen Signalpfad, bevor Sie Pegel anpassen.
Endpunkte wie Becke Telcoms PA-BHS-IP30 SIP-Hornlautsprecher und SK12 SIP-Säulenlautsprecher erfordern modell- und firmware-spezifische Überprüfung; gehen Sie nicht von identischen Bestätigungs- oder Fehlerüberwachungsfähigkeiten aus.

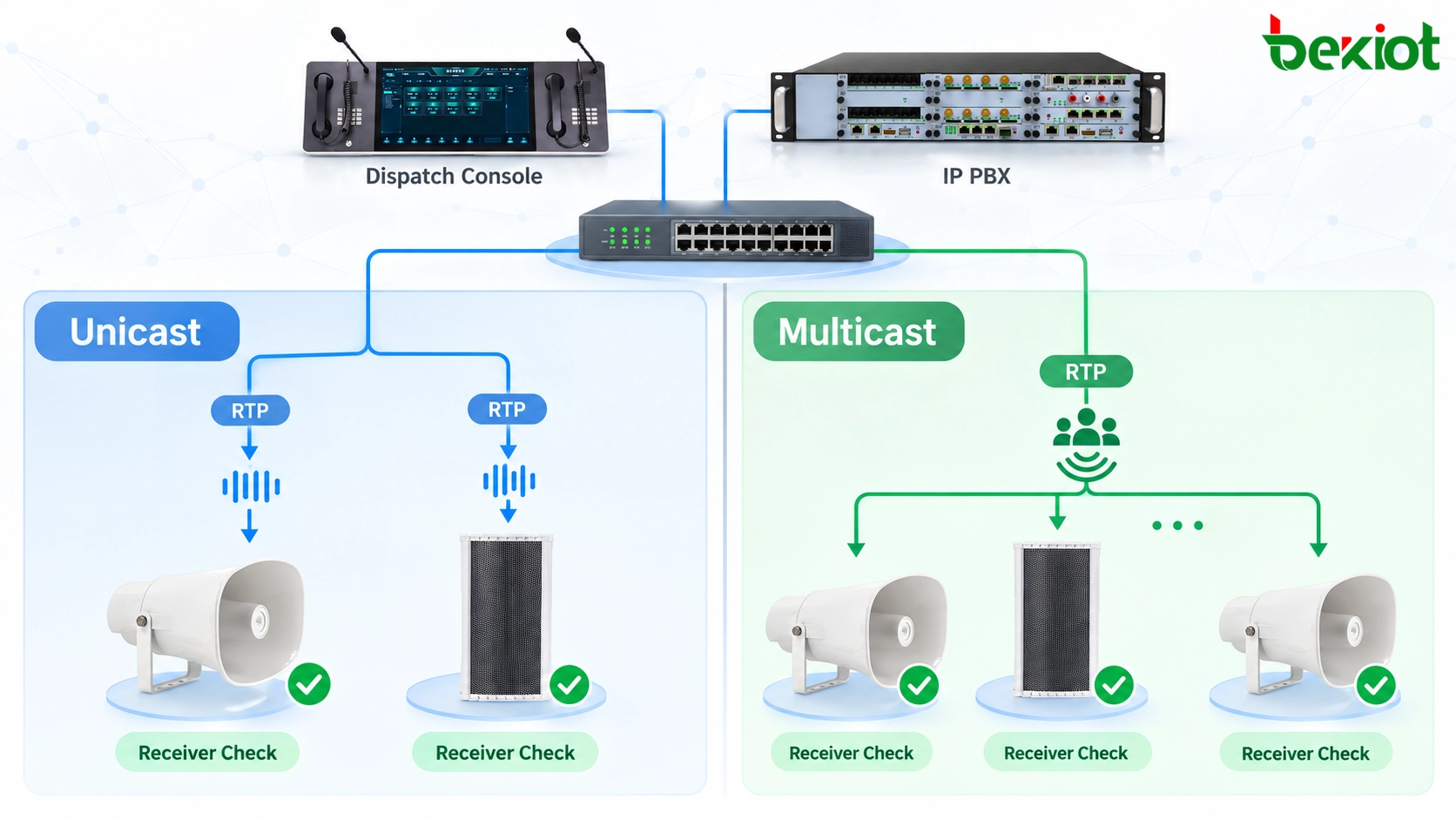

Abb. 2 - Der erforderliche Nachweis an einem Empfänger unterscheidet sich zwischen Unicast-Call-Legs und Multicast-Strömen; keine der beiden Transportmethoden garantiert für sich genommen eine hörbare Wiedergabe.
Akustische Abdeckung und Sprachverständlichkeit
Feldtests bestimmen, ob Personen die Nachricht an besetzten Positionen verstehen, nicht nur unter einem Lautsprecher. Maschinen, Verkehr und Nachhall können das Ergebnis verändern, daher sind die Betriebsbedingungen zu protokollieren.
Verwenden Sie einen wiederholbaren Sprachtest, nicht nur einen Ton
Verwenden Sie einen wiederholbaren gesprochenen Test mit Anfang, Zonenkennung, unverwechselbaren Wörtern und klarem Ende. Töne können nicht zeigen, ob Anweisungen verstanden werden oder die ersten Silben abgeschnitten sind. Testen Sie Live-Paging über das normale Mikrofon und die Sprechtaste.
Beobachten Sie entfernte, laute und Grenzpositionen. Protokollieren Sie abgeschnittene Wörter, Aussetzer, Echos und Zeitunterschiede zwischen überlappenden Lautsprechern.
Führen Sie an problematischen Stellen mehr als eine Durchsage aus. Ein intermittierender Verlust des ersten Wortes kann von der Aktivierungssequenz, dem Aufwachen des Verstärkers oder davon abhängen, wie lange der Bediener nach dem Sprechersignal wartet. Protokollieren Sie, ob der Defekt bei jeder Übertragung oder nur bei einigen Versuchen auftritt.
Sprache unter Betriebsgeräuschen bewerten
Testen Sie während des repräsentativen Betriebs. Schalldruck allein belegt keine Sprachverständlichkeit; verwenden Sie STI oder STIPA, wo dies vom Projekt gefordert wird.
Wenden Sie das relevante Messverfahren nach IEC 60268-16 an, wenn es spezifiziert ist; kein universeller Schallpegel- oder Verständlichkeitsschwellenwert passt zu jedem Standort. Protokollieren Sie kalibrierte Instrumente, Hintergrundgeräusche und Vertragskriterien. Eine allgemeine Paging-Abnahme zertifiziert kein reguliertes Brand-Sprachalarmsystem.
Wenn Messungen erforderlich sind, halten Sie Messmikrofon und Testbedingungen konsistent mit der spezifizierten Methode. Informelle Schallpegelmessungen per Smartphone können helfen, eine schwache Position zu lokalisieren, sollten aber nicht als kalibrierte Verständlichkeitsergebnisse dargestellt werden.
Sowohl Abdeckung als auch Zonenausschluss prüfen
An Grenzen überprüfen Sie die Endpunktaktivierung getrennt von Schallübertragung. Akustische Überstrahlung kann eine Neuausrichtung der Lautsprecher erfordern; ein unbeabsichtigt aktiver Lautsprecher deutet auf fehlerhafte Gruppen-, Kanal- oder Streamzuordnung hin.
Abb. 3 - Feldbeobachter überprüfen vollständige gesprochene Nachrichten an definierten Hörpositionen und prüfen, dass benachbarte Zonen nicht unbeabsichtigt aktiviert werden.
Abnahmetests und Fehlerisolierung
Vorgesehene, ausgeschlossene und beeinträchtigte Zustände testen
Einzelzonen-Zustellung: Wählen Sie jede Zone von einer autorisierten Quelle; bestätigen Sie ihre erwarteten Endpunkte und Feldhörpositionen und prüfen Sie mindestens ein verbotenes benachbartes Ziel.
Kombinierte Zonen-Zustellung: Wählen Sie die genehmigte Gruppe von Zonen; bestätigen Sie die Mitgliedschaft und prüfen Sie überlappende Endpunktzuweisungen auf doppelte oder verzerrte Wiedergabe.
Bedienerberechtigungsprüfung: Versuchen Sie ein eingeschränktes Ziel mit einer Rolle ohne Zugriff; verifizieren Sie eine kontrollierte Ablehnung ohne unbeabsichtigtes Paging.
Konkurrierende-Quelle-Prüfung: Führen Sie während einer kontrollierten Durchsage eine zweite Paging-Anforderung ein; bestätigen Sie nur das für die Plattform spezifizierte Konfliktverhalten. Gehen Sie nicht davon aus, dass alle Produkte dieselbe Prioritätsübersteuerung unterstützen.
Endpunktverlust-Prüfung: Isolieren Sie einen Testlautsprecher oder Verstärker mit einer genehmigten Methode; protokollieren Sie, was die Plattform meldet und ob die verbleibende Zonenabdeckung die vereinbarten Kriterien für den beeinträchtigten Zustand erfüllt.
Wiederherstellungsprüfung: Stellen Sie den Dienst wieder her und wiederholen Sie die Zustellung, ohne sich auf veralteten Gerätestatus, alte Gruppenmitgliedschaft oder einen früheren Aufgabenabschlussdatensatz zu verlassen.
Beispielhafter Abnahmedatensatz
Beispielhafte Testvorlage für Verladezone A; es wird kein Ergebnis als bestanden vorausgesetzt. Protokollieren Sie beobachtete Ergebnisse und Zeugen getrennt.
| Prüfung | Erwartetes Ergebnis | Aufzubewahrender Nachweis |
|---|---|---|
| Konsolenauswahl | Verladezone A wird in genehmigte Endpunkt-IDs aufgelöst | Revision der Zonenkarte und Dispatch-Ereignis-ID |
| Sitzung und Transport | Konfigurierte Medienpfade erreichen erwartete Empfänger | SIP-Protokolle, Empfängerzähler oder gezielte Mitschnitte |
| Lautsprecherwiedergabe | Alle zugewiesenen Lautsprecher geben die gesamte Testnachricht wieder | Geräteausgabestatus und Notizen des Feldbeobachters |
| Zonenausschluss | Endpunkte des Lagerbüros bleiben inaktiv | Endpunktstatus und Grenzbeobachtung |
| Sprachverständlichkeit | Bestimmte Positionen erfüllen projektspezifische Kriterien | Hörprotokoll und Messergebnisse, falls spezifiziert |
| Wiederherstellung | Endpunkt kehrt nach Wiederherstellung in den erforderlichen Betriebszustand zurück | Wiederholungstestprotokoll und verbleibende Ausnahmen |
Korrelieren Sie Dispatch-, Empfänger- und Feldprotokolle über Aufgaben-ID oder Zeitstempel. Markieren Sie jedes Kriterium als bestanden, fehlgeschlagen oder nicht getestet; andere bestandene Lautsprecher können einen nicht verifizierten Endpunkt nicht freigeben.
Eine Reihenfolge zur Fehlerisolierung anwenden
Klassifizieren Sie Fehler, bevor Sie Änderungen vornehmen: Falsche Ziele deuten auf Zuordnungsfehler hin; fehlendes RTP deutet auf Weiterleitungsprobleme hin; RTP ohne Ton deutet auf Wiedergabe oder Verstärkung hin; unklare Sprache erfordert eine akustische Untersuchung. Testen Sie sowohl Ziel- als auch ausgeschlossene Zonen erneut.
Abnahme- und Wiederholungstestbedingungen definieren
Die Abzeichnung benennt genehmigte Konfigurationsrevisionen, Zeugen, Testbedingungen, Messmethoden und offene Defekte. Ein Offline-Endpunkt bleibt im Geltungsbereich, sofern eine genehmigte Änderung ihn nicht entfernt.
Testen Sie nach wesentlichen Änderungen an Gruppenzuordnung, Lautsprecherposition, Berechtigungen, Netzwerkmedienpfaden oder Akustik erneut. Kontinuierliche Geräteüberwachung ergänzt, ersetzt aber nicht regelmäßige Feldhörtests.
FAQ
Sollten Live- und voraufgezeichnete Durchsagen denselben Abnahmetest verwenden?
Sie sollten Ziel- und Hörbarkeitskriterien teilen, aber ihre Ausführungspfade müssen getrennt geprüft werden. Eine voraufgezeichnete Datei kann den Live-Mikrofoneingang umgehen, eine andere Pegelverarbeitung verwenden oder aus einem Zeitplan starten. Testen Sie jeden Pfad, auf den sich das Projekt tatsächlich stützt, einschließlich Anfang und Ende der Nachricht.
Was ist, wenn ein vorhandener analoger Verstärker keinen Endpunktstatus liefert?
Betrachten Sie die erfolgreiche Übertragung des Paging-Servers nicht als Beweis für analoge Ausgabe. Fügen Sie Nachweise aus verfügbaren Fehlerkontakten oder Messwerten des Verstärkers, einem überwachten Lautsprecherkreis, sofern vorhanden, und direkten Feldwiedergabebeobachtungen hinzu. Dokumentieren Sie die Überwachungseinschränkung ausdrücklich.
Ist nach jeder Durchsage eine separate menschliche Bestätigung erforderlich?
Nicht automatisch. Routine-Durchsagen können durch technische und regelmäßige Feldtests abgenommen werden, während sicherheitskritische Anweisungen eine betriebliche Bestätigung durch einen Vorgesetzten oder ein Reaktionsteam erfordern können. Die Bestätigungsanforderung sollte durch das Verfahren des Standorts definiert werden und nicht als SIP-Protokollfunktion angenommen werden.
Wie sollten mehrsprachige Durchsagen überprüft werden?
Prüfen Sie sowohl die Zuordnung Sprache-zu-Zone als auch die tatsächlich gesprochene Nachricht. Ein technisch korrekter Stream kann betrieblich falsch sein, wenn eine sprachspezifische Datei dem falschen Publikum zugewiesen ist. Verwenden Sie qualifizierte Prüfer für Inhalt und Aussprache, wo Verständnis wesentlich ist.
Wie sollte Paging bewertet werden, wenn Arbeiter Gehörschutz tragen?
Bewerten Sie die Nachricht unter den Bedingungen, unter denen Personal tatsächlich arbeitet, einschließlich Art und Sitz des Gehörschutzes. Eine zufriedenstellende Messung an einer ungeschützten Mikrofonposition belegt nicht, dass ein Arbeiter mit Ohrstöpseln oder Ohrenschützern jede Anweisung erkennt. Wo die Risikobewertung des Standorts dies erfordert, bewerten Sie ergänzende visuelle Warnungen, verfahrensbezogene Bestätigung oder andere genehmigte Benachrichtigungskanäle, statt sich allein auf lauteres Paging zu verlassen.
