Ein Wasserstandswert sagt dem Bediener, was passiert, während Live-Video ihm hilft zu verstehen, warum es passiert. In einem intelligenten Wasserüberwachungsprojekt gibt die Darstellung beider auf demselben Bildschirm den Teams im Kontrollraum eine schnellere Möglichkeit, abnormale Messwerte zu verifizieren, die Umgebungsbedingungen zu prüfen und zu entscheiden, ob ein Alarm sofortiges Handeln erfordert. Eine praktische Architektur verwendet einen Radarsensor für die Messung, eine vorhandene Kamera für den visuellen Kontext und eine Videointegrationsplattform, um die beiden Quellen zu synchronisieren. Dies vermeidet es, ein einzelnes Gerät mit allen Aufgaben zu betrauen, und ermöglicht es Organisationen, die Überwachung aufzurüsten, ohne ein funktionsfähiges CCTV-Netzwerk ersetzen zu müssen.
Warum Messwerte und Bilder gemeinsam angezeigt werden sollten
Hydrologische Telemetrie und Videoüberwachung werden oft als getrennte Systeme aufgebaut. Die Telemetrieseite zeigt den aktuellen Stand, während die CCTV-Plattform den Fluss, das Reservoir, das Wehr oder den Entwässerungskanal zeigt. Tritt ein Alarm auf, muss der Bediener die Anwendungen wechseln, die richtige Kamera finden und zwei Zeitlinien abgleichen. Diese Verzögerung ist bei Routinearbeiten gering, aber bei starkem Regen, schnellen Pegeländerungen oder einem sich entwickelnden Hochwasserereignis von Bedeutung.
Eine synchronisierte Überlagerung platziert den aktuellen Wasserstandswert, den Messzeitpunkt und den Status direkt auf dem relevanten Live-Stream. Das Bild kann treibende Trümmer, einen verstopften Kanal, Oberflächenturbulenzen, eine beschädigte Struktur oder Wartungsaktivitäten zeigen, die eine Zahl allein nicht erklären kann. Der Sensorwert liefert meanwhile eine wiederholbare Messung, die nicht davon abhängt, dass ein Bediener einen Pegelstand aus einem komprimierten Bild schätzt.
Ziel ist es nicht, ein Video mit zusätzlichem Text zu verzieren, sondern eine betriebliche Ansicht zu schaffen, in der Messung, visuelle Bestätigung und Ereignisbearbeitung dieselbe Standortkennung und denselben Zeitbezug teilen. Dasselbe Modell kann auch Fließgeschwindigkeit, Abfluss und Niederschlag anzeigen, wenn diese Datenquellen verfügbar sind.
Die angezeigte Größe muss außerdem präzise definiert werden. Wassertiefe, Wasserstand und Höhe über Bezugspunkt sind verwandt, aber nicht austauschbar. Ein Projekt sollte den Bezugsdatum, die technische Einheit, den Sensorversatz und die Rundungsregel festlegen, bevor der Wert auf dem Bildschirm erscheint. Wo Operationen von sich schnell ändernden Bedingungen abhängen, kann die Ansicht die Anstiegsrate und einen kurzen Trendindikator als separate berechnete Felder enthalten. Diese Berechnungen sollten ihr Quellintervall und ihren Qualitätsstatus behalten, damit ein Bediener einen bestätigten Trend von einem Ergebnis unterscheiden kann, das aus unvollständigen Stichproben erzeugt wurde.
Wählen Sie die richtige Quelle für den Pegelwert
Wann Videoanalytik geeignet ist
Eine Kamera kann den Wasserstand schätzen, indem sie einen Pegelstab, eine Wasserlinie oder andere kalibrierte Referenzen im Bild lokalisiert. Dieser Ansatz verbindet auf natürliche Weise Szene und berechnetes Ergebnis. Er kann an Standorten mit stabilem Blickwinkel, kontrollierter Beleuchtung, sichtbarer Referenz und einem gut getesteten Bildanalysemodell nützlich sein.
Die Einschränkungen müssen sorgfältig bewertet werden. Regen, Nebel, Blendung, Dunkelheit, Gischt, Vegetation, Schmutz und Linsenverschmutzung können die Referenz verbergen oder die Bildqualität beeinträchtigen. Ein enger Kanal oder unebenes Gelände kann die Kamera daran hindern, den erforderlichen Winkel zu erreichen. Eine zuverlässige Interpretation kann auch erhebliche Verarbeitung, Modellanpassung und standortspezifische Validierung erfordern. Diese Schwächen sind bei schlechtem Wetter am bedeutendsten, genau dann, wenn verlässliche Messwerte am wertvollsten sind.
Warum berührungsloses Radar oft das primäre Instrument ist
Ein Radar-Pegelsensor misst den Abstand zwischen seiner Montageposition und der Wasseroberfläche und wandelt diesen Abstand dann in einen Pegel um, der auf den Standortbezug referenziert ist. Da er berührungslos ist, wird der Sensor nicht untergetaucht und ist weniger anfällig für Verschmutzung oder Beschädigung durch Sedimente und Treibgut. Er ist auch weniger von Tageslicht und visueller Klarheit abhängig als die reine Kamerames sung und eignet sich daher für die kontinuierliche Überwachung an Flüssen, Stauseen, Kanälen und städtischen Entwässerungsstandorten.
Radar ersetzt keine gute Ingenieurpraxis. Montagegeometrie, Messfläche, Brückenvibration, Hindernisse, Wellen, Turbulenzen, Bezugsgenauigkeit, Stromversorgung und Kommunikation können alle die Ergebnisse beeinflussen. Jede Installation benötigt weiterhin eine Vermessung, Inbetriebnahmeprüfungen und regelmäßige Vergleiche mit einer anerkannten Referenz. Die praktische Einschränkung in dieser Lösung ist eine andere: Das Instrument liefert normalerweise einen Datenwert und keine visuelle Erklärung der Bedingungen vor Ort.

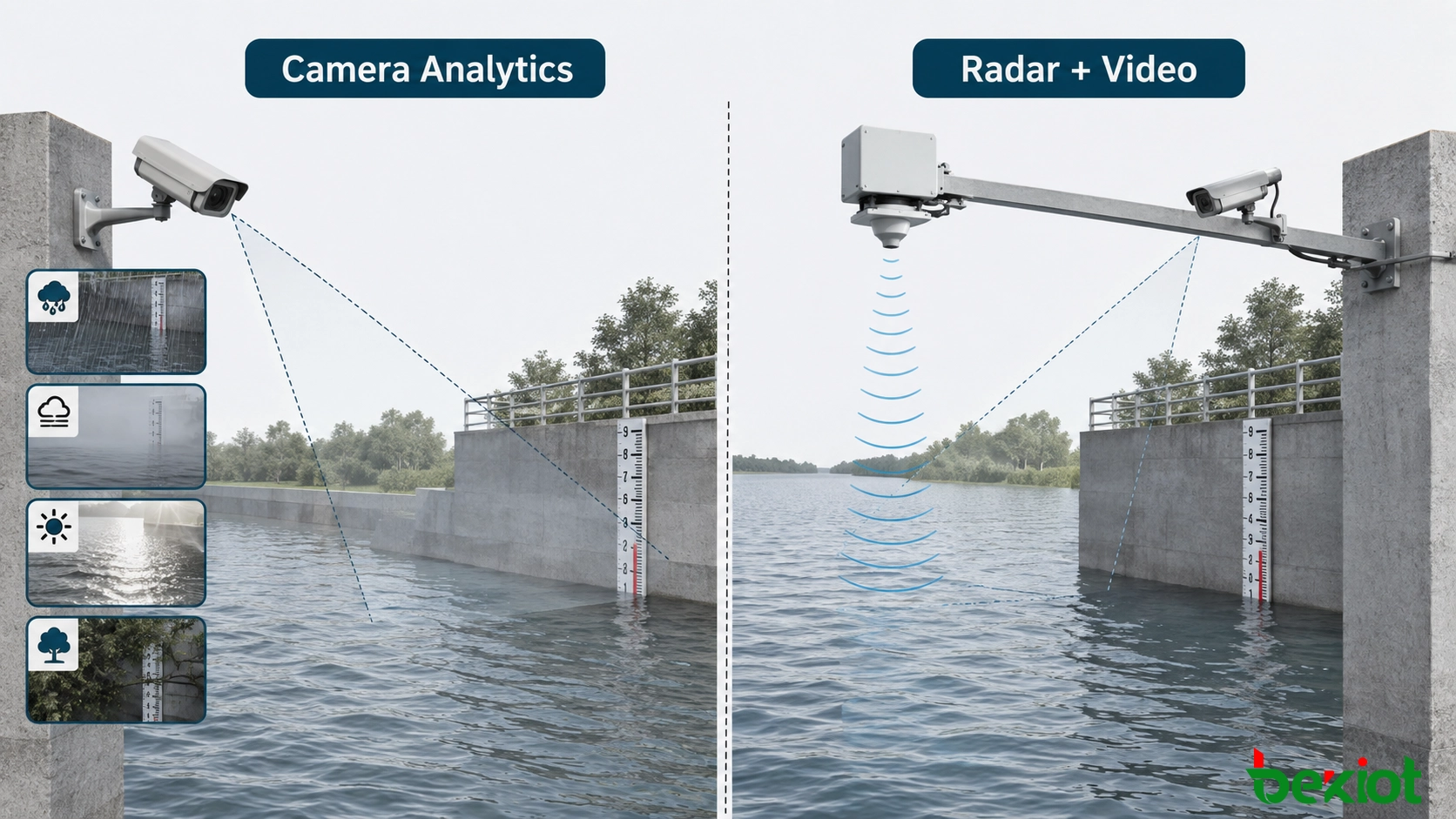

| Entscheidungsfaktor | Kamerabasierte Messung | Radar plus kontextuelles Video |
|---|---|---|
| Primäres Ergebnis | Berechneter Pegel und Szene aus einer Bildquelle | Unabhängige Pegelmessung mit synchronisierter Szene |
| Abhängigkeit von Sichtbarkeit | Hoch; Bildqualität und Sichtbarkeit der Referenz sind entscheidend | Pegelmessung ist weniger von Beleuchtung und Sicht abhängig |
| Standortgeometrie | Erfordert eine stabile, geeignete Sicht auf die Messreferenz | Sensor- und Kamerapositionen können getrennt optimiert werden |
| Verarbeitungsbedarf | Bildanalyse, Kalibrierung und standortspezifische Validierung | Telemetrienormalisierung, Quellenzuordnung und Videoüberlagerung |
| Nutzung vorhandener CCTV | Kann eine Neuausrichtung oder eine dedizierte Messkamera erfordern | Normale Kameras können oft als visuelle Beweisquellen erhalten bleiben |
Aufbau eines synchronisierten Daten- und Videopfads

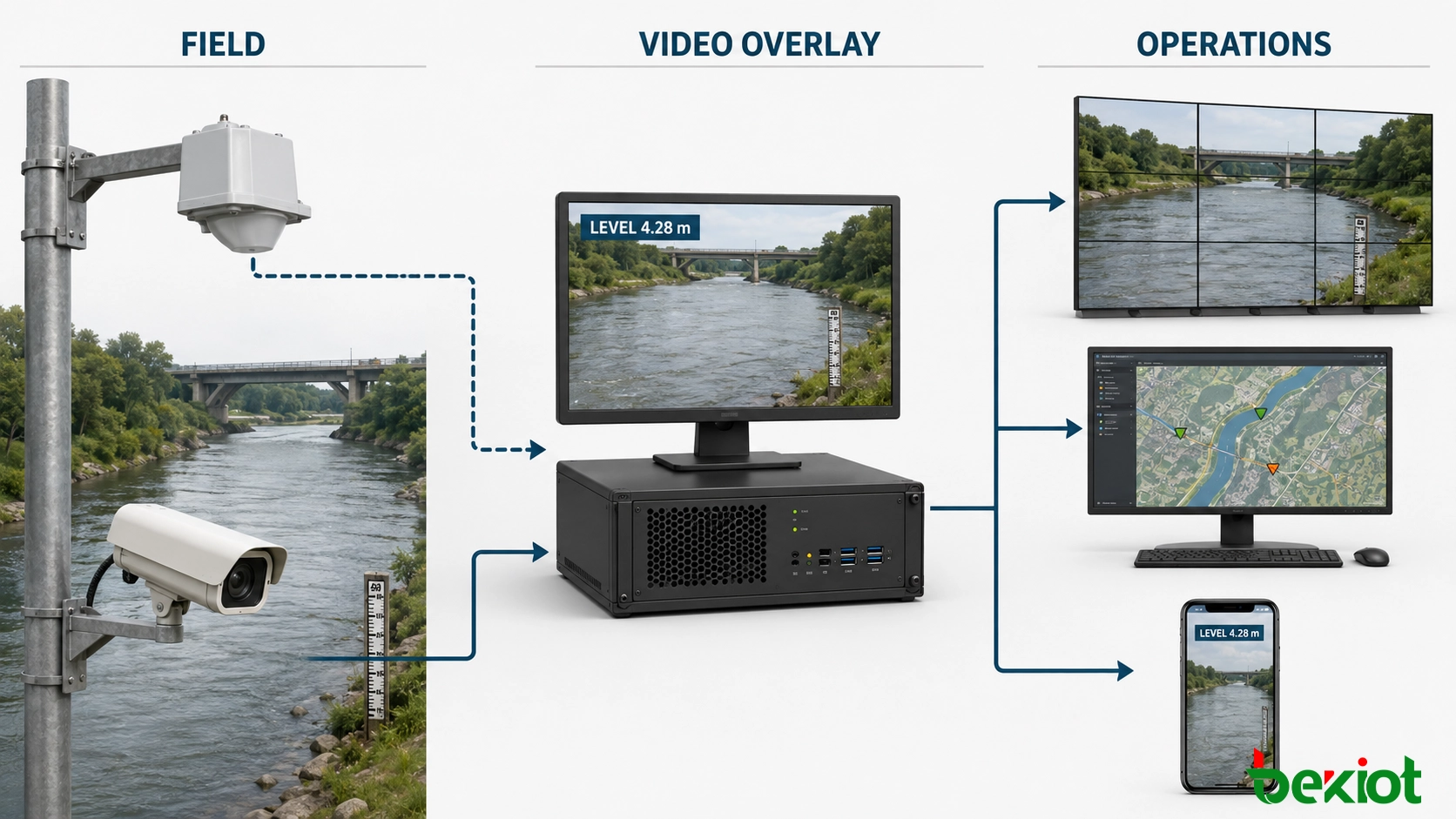

Die Integrationsschicht sitzt zwischen den Feldgeräten und den von den Bedienern genutzten Anwendungen. Sie empfängt den Radarmesswert über das verfügbare Telemetrienetzwerk und nimmt den entsprechenden Kamerastrom auf. Eine Standortkarte verknüpft jeden Sensor mit einer oder mehreren Kameras, sodass der falsche Wert niemals auf der falschen Szene angezeigt wird.
-
Messwert erfassen. Erfassen Sie den Wasserstand zusammen mit seiner Quellen-ID, Zeitstempel, technischer Einheit und Qualitäts- oder Kommunikationsstatus.
-
Daten normalisieren. Konvertieren Sie Feldnachrichten in ein konsistentes internes Format, während Sie den ursprünglichen Wert und die Quellenzeit beibehalten.
-
Live-Kamera aufnehmen. Stellen Sie über eine unterstützte Schnittstelle eine Verbindung zur vorhandenen Kamera, zum Rekorder oder zum Video-Managementsystem her.
-
Quellen binden. Pflegen Sie eine explizite Beziehung zwischen Überwachungsstandort, Sensor, Kamera, Bezugsdatum und Alarmregeln.
-
Bedieneransicht zusammenstellen. Fügen Sie eine lesbare Überlagerung mit Wert, Einheit, Zeitstempel und Datenqualitätsstatus hinzu, ohne kritische Teile des Bildes zu verdecken.
-
Verteilen und aufzeichnen. Liefern Sie die kombinierte Ansicht an autorisierte Anwendungen, während Sie die ursprünglichen Sensoraufzeichnungen und gegebenenfalls das unveränderte Video beibehalten.
Die Datenherkunft sollte während dieses gesamten Pfads sichtbar bleiben. Ein normalisierter Datensatz sollte die ursprüngliche Gerätekennung, den Quellenzeitstempel, den Empfangszeitstempel, die Einheit, den Qualitätscode und die Umrechnungsregel enthalten. Wenn die Feldkommunikation intermittierend ist, kann das Edge-Gateway Messwerte puffern und nach der Wiederherstellung weiterleiten, aber verzögerte Datensätze müssen als historisch gekennzeichnet und nicht als live dargestellt werden. Dies verhindert, dass Netzwerkverzögerungen mit einer plötzlichen Änderung des Flusses oder Stausees verwechselt werden.
Die Ausgabemethode sollte zum Ziel passen. RTSP wird üblicherweise verwendet, um Echtzeit-Mediaübertragungen einzurichten und zu steuern, während WebRTC geeignet ist, wenn eine latenzarme Browseransicht und Interaktion erforderlich sind. RTMP, HLS und HTTP-FLV können in geeigneten Umgebungen die Beitrags- oder Webverteilung unterstützen. SIP kann die Sitzungs- und Signalisierungsintegration mit kompatiblen Kommunikations- oder Dispositionssystemen bereitstellen. Die reine Protokollunterstützung garantiert keine Interoperabilität; auch Codec, Authentifizierung, Latenz, Verschlüsselung, Browser- und Firewall-Anforderungen müssen getestet werden.
Die Videoverarbeitungskapazität sollte anhand gleichzeitiger Streams, Auflösung, Bildrate, Codec und des Bedarfs an Transcodierung bemessen werden. Das Durchleiten eines kompatiblen Streams verbraucht im Allgemeinen weniger Ressourcen und verursacht weniger Verzögerung als das erneute Dekodieren und Kodieren. Adaptive Unterströme können mobile Nutzer bedienen, während die hochwertige Quelle für Beweiszwecke und die Kontrollraumanzeige verfügbar bleibt.
Diese Architektur kann eine Kontrollraum-Videowand, eine GIS-basierte "Eine-Karte"-Oberfläche, eine Dispositionskonsole, ein Browser-Dashboard oder eine mobile Anwendung versorgen. Die Wiederverwendung installierter Kameras reduziert den Feldaufwand und schützt frühere CCTV-Investitionen, während die Messgenauigkeit in der Verantwortung des dedizierten hydrologischen Sensors und seiner Installation bleibt.
Einen Bildschirmwert in einen Ereignis-Workflow verwandeln

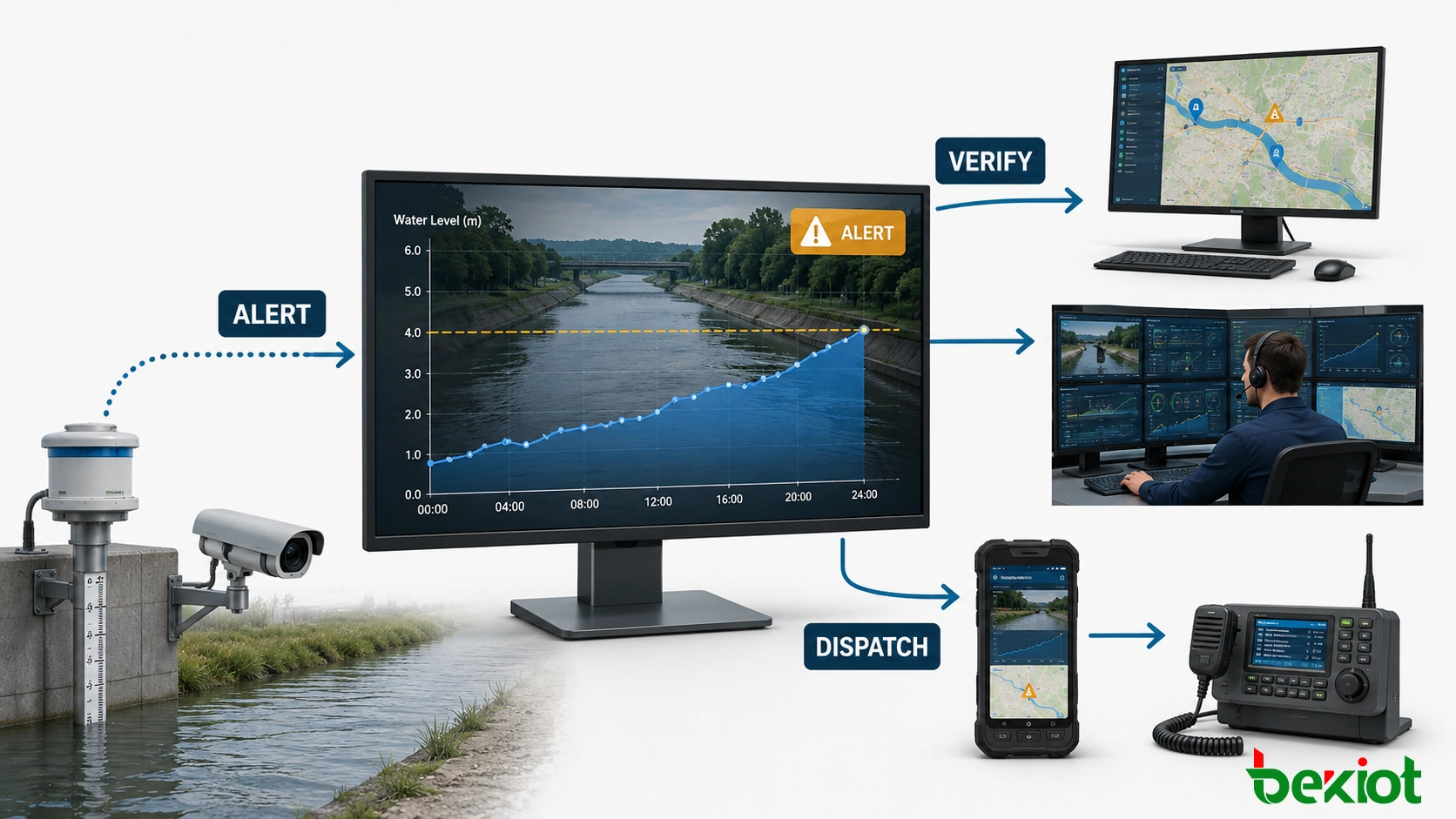

Der größte betriebliche Nutzen ergibt sich aus der Verknüpfung der Überlagerung mit der Alarmbearbeitung. Anstatt die Mitarbeiter zu bitten, jeden Kanal kontinuierlich zu überwachen, bewertet die Plattform die konfigurierten Schwellenwerte und präsentiert die relevante Szene, wenn eine Bedingung erfüllt ist. Warn- und kritische Werte sollten auf dem genehmigten Standortplan basieren, mit Hysterese- oder Beständigkeitsregeln, um wiederholte Alarme zu verhindern, wenn die Wasseroberfläche um eine Grenze schwankt.
Ein typisches Ereignis kann die zugehörige Kamera öffnen, den aktuellen Messwert hervorheben, einen Ereignisbericht starten und das Bereitschaftsteam benachrichtigen. Je nach den umgebenden Systemen können Benachrichtigungen über den Kontrollraum-Desktop, die mobile Anwendung, den Telefon-Workflow oder die Funkdispositionsschnittstelle zugestellt werden. Eskalationsregeln können einen nicht bestätigten Alarm an eine andere Rolle weiterleiten. Alle Aktionen sollten protokolliert werden, sodass Manager rekonstruieren können, wann sich der Wert geändert hat, was die Bediener sahen und wie die Reaktion fortgeschritten ist.
Zuverlässigere Entscheidungen können durch die Kombination von Bedingungen getroffen werden, ohne die ursprünglichen Messwerte zu verbergen. Ein hoher Pegelschwellenwert kann eine Warnung erzeugen, während eine anhaltende Anstiegsrate, Niederschlag oberhalb oder ein zweiter Überwachungspunkt die Priorität erhöht. Bediener sollten sehen können, welche Bedingung das Ereignis ausgelöst hat und welche Regel dessen Schweregrad geändert hat.
Der angezeigte Status muss eine aktuelle Messung von einer veralteten unterscheiden. Wenn die Telemetrieverbindung ausfällt, sollte der letzte bekannte Wert nicht weiterhin als live erscheinen. Ein klarer Status "Daten nicht verfügbar" oder "Letztes Update" ist sicherer als eine visuell überzeugende, aber veraltete Zahl. Die Video- und Sensorkanäle sollten auch unabhängig voneinander ausfallen: Der Verlust der Kamera darf die Telemetrie nicht löschen, und der Verlust der Telemetrie darf den ursprünglichen Videodienst nicht stoppen.
Planen Sie die Inbetriebnahme nach Beweisen, nicht nach Optik
Eine erfolgreiche Demonstration ist nicht genug. Das bereitgestellte System muss beweisen, dass die angezeigte Zahl zum richtigen Sensor gehört, das richtige Bezugsdatum repräsentiert und während des Normalbetriebs sowie bei Netzwerkunterbrechungen mit dem Video übereinstimmt. Vor der Übergabe sollte das Projektteam die folgenden Punkte überprüfen:
-
Standortidentität: Sensor-IDs, Kamera-IDs und Kartenpositionen stimmen mit dem genehmigten Anlagenregister überein.
-
Bezugsdatum: Die Radar-Montagereferenz und der angezeigte Höhen- oder Tiefenwert verwenden die von den Bedienern erwartete Einheit und Bezugsbasis.
-
Zeitsynchronisation: Gateways, Sensoren, Rekorder und Anwendungsserver verwenden eine kontrollierte Zeitquelle und bewahren die Quellenzeitstempel.
-
Messqualität: Messwerte werden unter repräsentativen Wasserbedingungen mit einer anerkannten Referenz abgeglichen.
-
Video-Verwendbarkeit: Die Ansicht zeigt den relevanten Kanal, das Ufer, das Wehr oder die Struktur bei Tag und Nacht, ohne dass die Überlagerung wesentliche Beweise verdeckt.
-
Alarmverhalten: Schwellenwert-, Beständigkeits-, Bestätigungs-, Eskalations- und Wiederherstellungsregeln erzeugen die beabsichtigte betriebliche Reaktion.
-
Netzwerkleistung: Bandbreite, Ende-zu-Ende-Latenz, Paketverlust und Wiederverbindungsverhalten werden unter realistischer Last getestet.
-
Beweisaufbewahrung: Ursprüngliche Messwerte, Quellvideo, abgeleitete Streams, Alarmaufzeichnungen und Bedieneraktionen folgen der Aufbewahrungsrichtlinie der Organisation.
-
Zugriffskontrolle: Anzeige-, Konfigurations-, Bestätigungs- und Exportberechtigungen werden entsprechend der Rolle getrennt.
-
Wartung: Reinigung, Inspektion, Bezugsprüfungen, Konfigurationssicherung und Zuständigkeiten bei Fehlerreaktionen sind dokumentiert.
Verfügbarkeit und Cybersicherheit sollten als Betriebsanforderungen behandelt werden. Sensorgateways, Kameras und Server sollten separate Anmeldeinformationen, Konten mit geringsten Rechten und kontrollierte Netzwerkzonen verwenden. Die Fernverwaltung sollte verschlüsselt und protokolliert werden. Für kritische Standorte können redundante Stromversorgung, Store-and-Forward-Telemetrie und ein sekundärer Verarbeitungsknoten wesentliche Dienste aufrechterhalten. Wiederherstellungstests sollten die erneute Verbindung und die Genauigkeit der während der Unterbrechung angesammelten Daten bestätigen.
Der endgültige Entwurf sollte die Rohquellen dort belassen, wo Prüfbarkeit wichtig ist. Ein zusammengesetztes Video ist hervorragend für ein schnelles Verständnis, aber es sollte nicht die einzige Aufzeichnung sein. Die Aufbewahrung der Quelltelemetrie und des Originalvideos ermöglicht es, Zeitunterschiede zu untersuchen, eine Überlagerungskonfiguration zu korrigieren und ein Ereignis zu reproduzieren, ohne die Beweise zu verändern.
Häufig gestellte Fragen
Wie sollten Sensor- und Videozeitstempel abgeglichen werden?
Verwenden Sie eine gemeinsame Netzwerkzeitquelle, speichern Sie Zeitstempel in UTC und behalten Sie die vom Feldgerät gemeldete Zeit bei, wann immer sie verfügbar ist. Die Plattform sollte einen akzeptablen Offset definieren und Quellen markieren, die ihn überschreiten. Die Synchronisation sollte nach Neustarts und Kommunikationsausfällen getestet werden, nicht nur während der Erstkonfiguration.
Ändert das Hinzufügen einer Überlagerung die Originalaufzeichnung?
Das muss nicht sein. Ein robustes Design behält den ursprünglichen Kamerastrom oder die Aufzeichnung bei und erstellt entweder eine separate abgeleitete Ansicht oder speichert die Überlagerungsinformationen als zugehörige Metadaten. Dies schützt die Beweisintegrität, während den Bedienern dennoch eine praktische kombinierte Anzeige geboten wird.
Was sollte passieren, wenn ein Sensor keine Aktualisierungen mehr sendet?
Der Wert sollte nach einem definierten Intervall in einen veralteten oder nicht verfügbaren Zustand übergehen. Der Bildschirm sollte die letzte Aktualisierungszeit anzeigen, den visuellen Status ändern und einen Kommunikations- oder Gerätegesundheitsalarm auslösen. Der letzte gültige Messwert darf nicht als aktueller Messwert dargestellt werden.
Kann ein Pegelsensor mehreren Kameras zugeordnet werden?
Ja. Eine Weitwinkelansicht, eine Nahansicht und eine flussabwärtige Ansicht können alle nützlichen Kontext für denselben Messpunkt liefern. Die Konfiguration sollte eine primäre Szene identifizieren und jede zusätzliche Ansicht klar kennzeichnen, damit Bediener die Beziehung verstehen.
Welche Aufzeichnungen sind für die Nachbetrachtung von Ereignissen nützlich?
Bewahren Sie die rohe Telemetriereihe, Gerätequalitätszustände, Originalvideo, kombinierten Ereignisclip, Alarmübergänge, Benachrichtigungen, Bestätigungen und den Konfigurationsänderungsverlauf auf. Zusammen zeigen diese Aufzeichnungen sowohl das physikalische Ereignis als auch die betriebliche Reaktion des Systems.
