In modernen IP-basierten Kommunikationssystemen wurde das Konzept einer direkten globalen Adressierbarkeit schrittweise durch mehrschichtige Routing-Architekturen ersetzt, die die interne Netzwerkidentität von der externen Sichtbarkeit trennen. Network Address Translation (NAT) ist einer der wichtigsten Mechanismen, die diese Trennung ermöglichen. NAT arbeitet an der Schnittstelle von Routing, Sitzungsverfolgung und Manipulation der Transportschicht und ermöglicht mehreren internen Geräten die Kommunikation mit externen Netzen über eine kontrollierte, zustandsbewusste Übersetzungsgrenze.

NAT ist kein einfaches Werkzeug zum Ersetzen von IP-Adressen, sondern verhält sich wie ein dynamisches Entscheidungssystem in Edge-Gateways. Jedes Paket, das ein geschütztes Netzwerk betritt oder verlässt, wird anhand des aktuellen Sitzungszustands bewertet, umgeschrieben und nachverfolgt. Dadurch entsteht eine kontrollierte Asymmetrie zwischen internen und externen Adressierungsdomänen, die grundlegend beeinflusst, wie moderne IP-Netze skalieren und betrieben werden.

Trennung interner Adressierung und externer Routing-Domänen

Das erste strukturelle Prinzip von NAT ist die Trennung privater und öffentlicher Adressräume. Interne Netze verwenden in der Regel RFC1918-Adressbereiche, die bewusst nicht im globalen Internet geroutet werden. Diese Adressen können in verschiedenen Organisationen wiederverwendet werden, wodurch die globale Eindeutigkeit entfällt, gleichzeitig aber eine Isolation von externen Routing-Tabellen entsteht.

Wenn ein Gerät in einem solchen Netzwerk eine Kommunikation startet, hat seine private IP-Adresse außerhalb der lokalen Domäne keine Bedeutung. NAT überbrückt diese Lücke, indem es interne Quelladressen an der Netzwerkgrenze in global gültige externe Adressen umwandelt. Dadurch können private Netze unabhängig von Beschränkungen bei der Zuteilung öffentlicher IP-Adressen betrieben werden und dennoch vollständige Konnektivität behalten.

Diese Trennung bringt außerdem einen strukturellen Vorteil mit sich: Die interne Netzwerktopologie bleibt für externe Beobachter unsichtbar. NAT trägt daher indirekt dazu bei, die direkte Exposition interner Infrastruktur zu reduzieren, auch wenn es nicht als Sicherheitsmechanismus konzipiert ist.

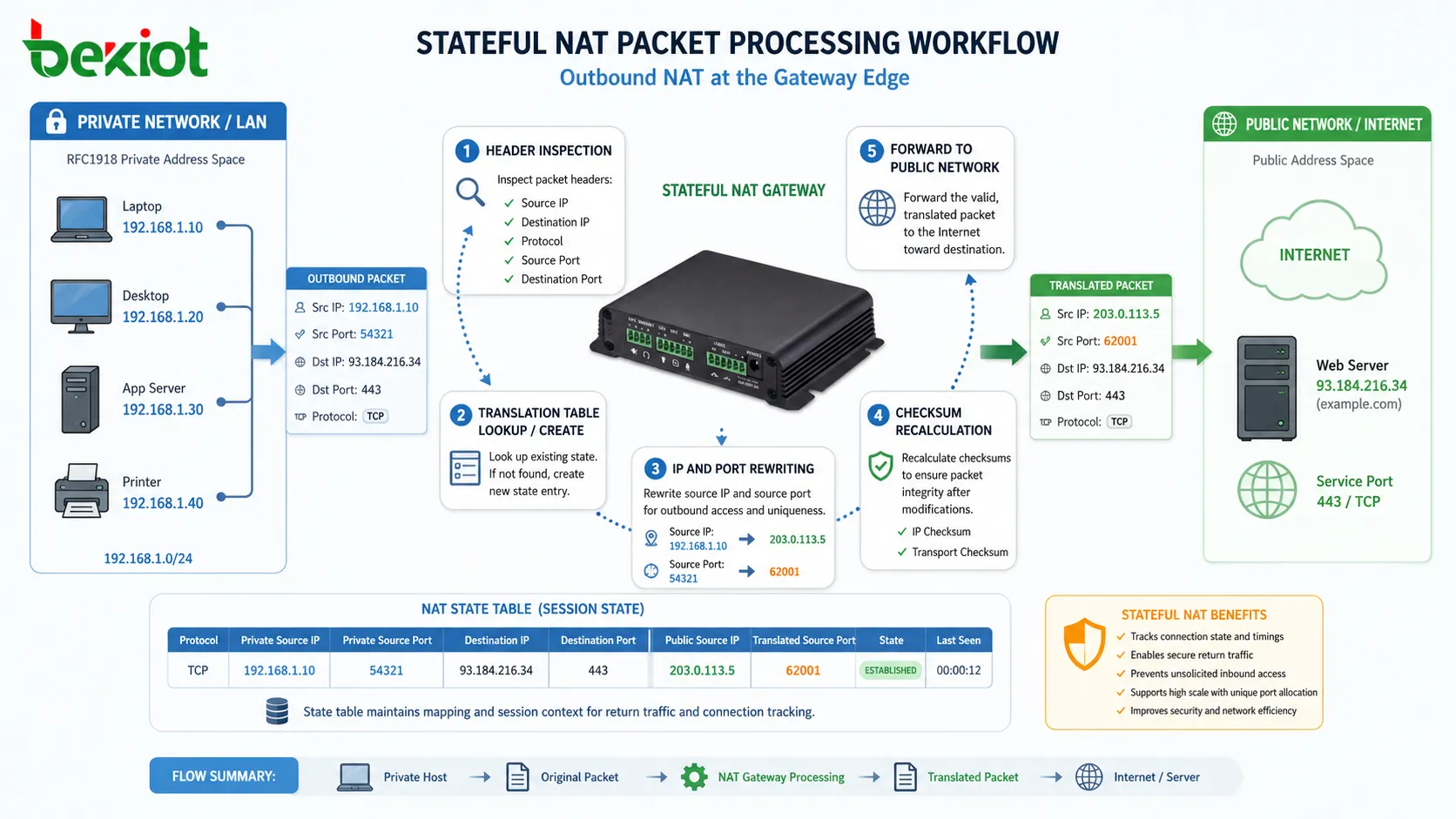

Zustandsbehaftete Paketumwandlung am Netzwerkrand

Im Kern der NAT-Funktion steht eine zustandsbehaftete Paketverarbeitungs-Engine in einem Gateway-Gerät, etwa einem Router, einer Firewall oder einer dedizierten NAT-Appliance. Wenn ein ausgehendes Paket eintrifft, prüft das Gerät mehrere Header-Felder, darunter Quell-IP-Adresse, Ziel-IP-Adresse, Protokolltyp und Portnummern der Transportschicht.

Auf Grundlage dieser Prüfung erzeugt oder ruft das System einen Übersetzungseintrag aus seiner internen Zustandstabelle ab. Die Quell-IP-Adresse wird anschließend durch eine öffentlich sichtbare IP-Adresse ersetzt; in den meisten modernen Implementierungen wird auch der Quellport umgeschrieben, um die Eindeutigkeit gleichzeitiger Sitzungen sicherzustellen.

Diese Umwandlung muss auch die Paketintegrität erhalten. Nach der Änderung der Header-Felder werden Prüfsummen sowohl auf IP- als auch auf Transportschicht neu berechnet, damit das Paket in nachgelagerten Routing-Systemen weiterhin gültig bleibt.

Aufbau und Lebenszyklus von Übersetzungs-Zustandstabellen

Ein grundlegender Bestandteil des NAT-Betriebs ist die Übersetzungs-Zustandstabelle, die Zuordnungen zwischen internen Sitzungen und externen Darstellungen verwaltet. Jeder aktive Kommunikationsfluss erzeugt einen eindeutigen Eintrag, der interne Adressinformationen mit den übersetzten externen Kennungen verbindet.

Ein typischer NAT-Eintrag enthält die interne IP-Adresse, den internen Quellport, die übersetzte öffentliche IP-Adresse, den zugewiesenen externen Port, den Protokolltyp und Metadaten zum Sitzungs-Timeout. Diese strukturierte Zuordnung stellt sicher, dass Rückverkehr präzise zum ursprünglich sendenden internen Host geleitet werden kann.

Der Lebenszyklus dieser Einträge wird streng kontrolliert. Beim Start einer Sitzung wird eine neue Zuordnung erstellt. Während aktiver Kommunikation wird der Eintrag anhand der Datenverkehrsaktivität aktualisiert. Wenn die Sitzung inaktiv wird oder ausdrücklich geschlossen wird, wird der Eintrag entfernt, um Systemressourcen freizugeben.

Port Address Translation und Verhalten beim Multiplexing von Verbindungen

Eine der am weitesten verbreiteten NAT-Formen ist Port Address Translation (PAT), auch als NAT Overload bekannt. In diesem Modell teilen sich mehrere interne Geräte eine einzige öffentliche IP-Adresse. Die Unterscheidung der Sitzungen erfolgt durch die dynamische Zuweisung von Quellportnummern.

Wenn mehrere interne Hosts gleichzeitig ausgehende Verbindungen aufbauen, weist das NAT-System jeder Sitzung eindeutige externe Portkennungen zu. Dadurch kann der Rückverkehr ohne Mehrdeutigkeit dem richtigen internen Endpunkt zugeordnet werden.

Dieser Mechanismus verbessert die Effizienz von IPv4-Adressen erheblich. Statt für jedes Gerät eine öffentliche IP-Adresse zu benötigen, können Tausende von Geräten gleichzeitig über einen einzigen extern sichtbaren Adresspool betrieben werden.

Rekonstruktion des Rückverkehrs und Logik der Rückwärtszuordnung

Die Verarbeitung eingehenden Verkehrs in NAT ist grundsätzlich symmetrisch zur ausgehenden Übersetzung, beruht jedoch vollständig auf einer tabellenbasierten Rekonstruktion. Wenn ein Antwortpaket von einem externen Server eintrifft, untersucht das NAT-Gateway die Kombination aus Ziel-IP und Zielport.

Anschließend sucht es in der Übersetzungs-Zustandstabelle nach dem passenden internen Zuordnungseintrag. Sobald dieser gefunden wurde, stellt das System die ursprüngliche Ziel-IP-Adresse und den ursprünglichen Zielport wieder her, bevor es das Paket an das interne Netzwerk weiterleitet.

Dieser Prozess der Rückwärtszuordnung gewährleistet vollständige Sitzungskontinuität. Weder externe Server noch interne Clients nehmen die Übersetzungsschicht wahr; sie bleibt auf Anwendungsebene transparent.

Timeout-Steuerung und Strategie zur Ressourcenoptimierung

Da NAT grundsätzlich ein zustandsbehaftetes System ist, muss es Speicher- und Verarbeitungsressourcen effizient verwalten. Jede aktive Sitzung belegt einen Teil der Übersetzungstabelle, und unkontrolliertes Wachstum kann zu Leistungseinbußen oder zur Erschöpfung der Tabelle führen.

Zur Begrenzung dieses Risikos verwenden NAT-Implementierungen protokollspezifische Timeout-Richtlinien. TCP-Sitzungen werden üblicherweise bis zum Empfang expliziter Beendigungssignale aufrechterhalten, während UDP-Sitzungen auf Ablaufzeitgebern bei Inaktivität beruhen. ICMP-Zuordnungen sind aufgrund ihrer zustandslosen Natur im Allgemeinen kurzlebig.

Carrier-Grade-Übersetzungsarchitektur in großen Netzwerken

In großen Netzen von Dienstanbietern reichen herkömmliche NAT-Implementierungen wegen der enormen Zahl gleichzeitiger Teilnehmer nicht mehr aus. Carrier-Grade NAT (CGNAT) erweitert das grundlegende NAT-Modell zu einer verteilten, hochkapazitiven Übersetzungsarchitektur, die Millionen gleichzeitiger Sitzungen verarbeiten kann.

Im Gegensatz zu Unternehmens-NAT, das meist an einem einzelnen Edge-Gateway betrieben wird, verteilen CGNAT-Systeme Übersetzungslasten auf Cluster-Knoten. Jeder Knoten ist für einen Teil des Adresspools und der Sitzungstabelle zuständig, wodurch horizontale Skalierbarkeit und Fehlertoleranz möglich werden. Diese Architektur ist entscheidend für Mobilfunknetze, Breitband-ISPs und große Content-Delivery-Umgebungen, in denen die IPv4-Erschöpfung besonders stark wirkt.

In CGNAT-Bereitstellungen werden Sitzungspersistenz und deterministische Zuordnung durch Lastverteilung zwischen Übersetzungsknoten komplexer. Deshalb kommen deterministische NAT-Algorithmen oder teilnehmerbasierte Hashing-Mechanismen zum Einsatz, damit Sitzungen desselben internen Hosts konsistent demselben externen Übersetzungskontext zugeordnet werden.

Auswirkungen auf Echtzeitkommunikationssysteme und Transportprotokolle

Network Address Translation stellt Echtzeitkommunikationssysteme wie VoIP, Videokonferenzen und industrielle Dispatch-Netze vor besondere Herausforderungen. Diese Systeme sind stark auf Ende-zu-Ende-Konnektivität angewiesen und betten IP-Adressinformationen häufig direkt in Anwendungsnutzdaten ein.

Protokolle wie SIP (Session Initiation Protocol) und H.323 können Verbindungsprobleme bekommen, wenn NAT die Adressierung der Transportschicht verändert. Ursache ist, dass Nachrichten zur Sitzungsverhandlung private IP-Referenzen enthalten können, die in externen Netzen ungültig sind.

Zur Minderung dieses Problems werden häufig NAT-Traversal-Techniken wie STUN (Session Traversal Utilities for NAT), TURN (Traversal Using Relays around NAT) und ICE (Interactive Connectivity Establishment) eingesetzt. Diese Mechanismen ermöglichen Endpunkten, ihre öffentlich sichtbaren Adressen zu ermitteln und Medienpfade über NAT-Grenzen hinweg aufzubauen.

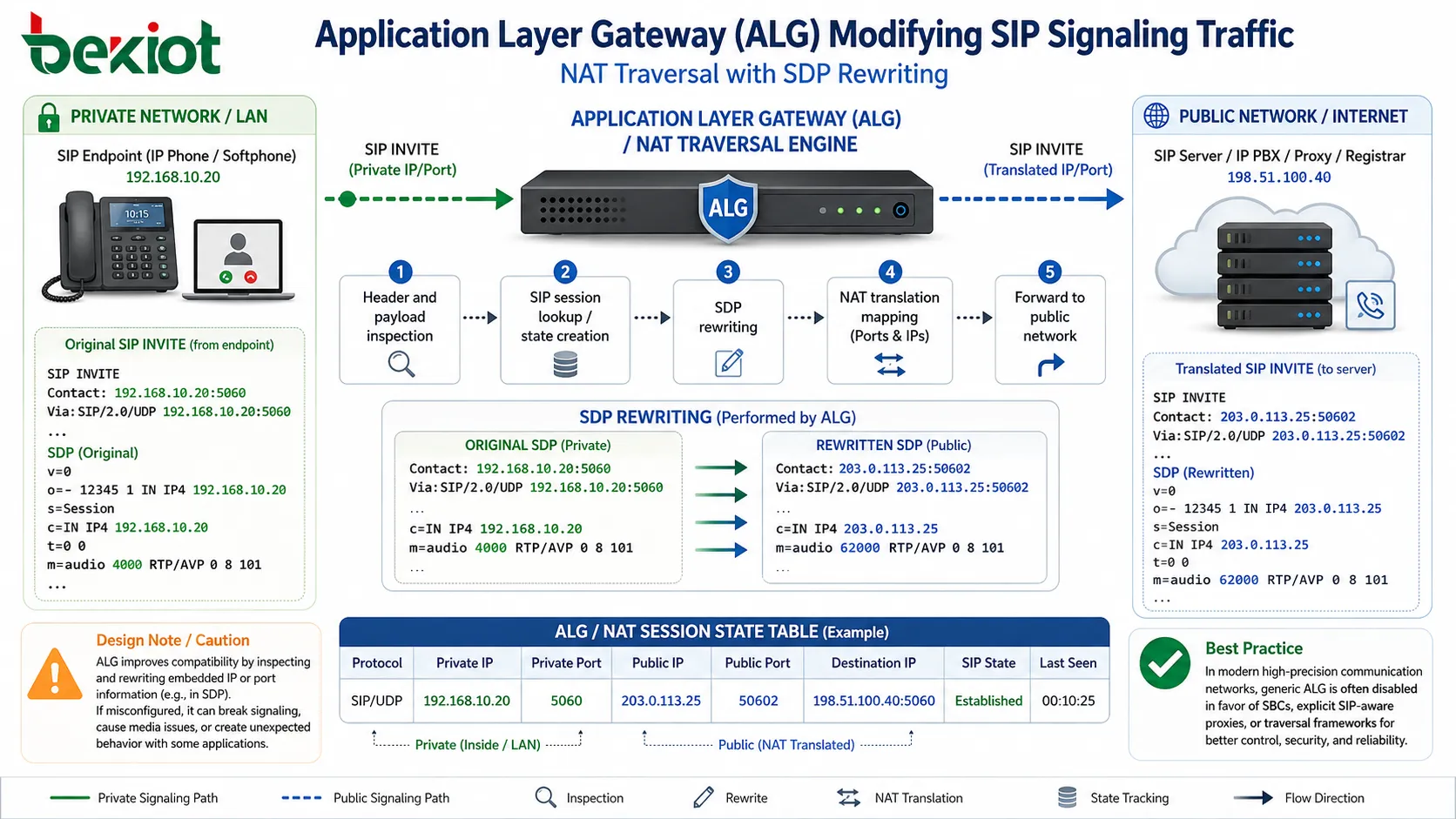

Verhalten von Application Layer Gateways und Protokollanpassung

Einige NAT-Implementierungen enthalten Application-Layer-Gateway-Funktionen (ALG), die Nutzdaten der Anwendungsschicht prüfen und verändern, um die Protokollkonsistenz zu erhalten. Dies ist besonders wichtig für Protokolle, die IP-Adress- oder Portinformationen direkt in der Nutzlast einbetten.

Beispielsweise kann SIP ALG eingebettete SDP-Felder (Session Description Protocol) umschreiben, um private IP-Adressen durch übersetzte öffentliche Adressen zu ersetzen. Dies kann die Kompatibilität verbessern, bei falscher Konfiguration jedoch auch Komplexität und unbeabsichtigte Nebeneffekte erzeugen.

Moderne Netzwerkdesigns deaktivieren generische ALG-Funktionen häufig zugunsten explizit anwendungsbewusster Proxys oder Traversal-Frameworks, insbesondere in Kommunikationsumgebungen mit hohen Präzisionsanforderungen.

IPv6-Übergang und abnehmende Rolle von NAT

Die Einführung von IPv6 verändert die langfristige Rolle von NAT in der globalen Netzwerkarchitektur erheblich. Durch den erweiterten Adressraum entfällt bei IPv6 die Notwendigkeit von Adresssparstrategien wie PAT.

NAT ist jedoch nicht verschwunden. Es hat sich zu Übergangsmechanismen wie NAT64 und Dual-Stack-Übersetzungssystemen entwickelt, die Interoperabilität zwischen IPv4- und IPv6-Netzen ermöglichen.

In vielen realen Bereitstellungen existieren IPv4 und IPv6 nebeneinander, wodurch Übersetzungsschichten erforderlich sind, die grundlegend unterschiedliche Adressierungsmodelle verbinden. Diese Übergangsphase sichert Abwärtskompatibilität und ermöglicht eine schrittweise Migration zu IPv6-nativen Infrastrukturen.

Leistungsgrenzen und Modelle zur Hochdurchsatzoptimierung

NAT-Verarbeitung verursacht Rechenaufwand durch Paketprüfung, Header-Umschreibung und Verwaltung der Zustandstabelle. In Umgebungen mit hohem Durchsatz kann dies ohne geeignete Optimierung zu einem Engpass werden.

Moderne NAT-Implementierungen nutzen zur Bewältigung dieser Grenzen Hardwarebeschleunigung, Mehrkernverarbeitung und verteilte Sitzungstabellen. Netzwerkprozessoren (NPUs) und ASIC-basierte Weiterleitungs-Engines werden häufig eingesetzt, um Übersetzungsaufgaben von allgemeinen CPUs auszulagern.

Eine weitere Optimierungstechnik ist das Flow-Caching, bei dem häufig genutzte Übersetzungseinträge in Hochgeschwindigkeitsspeicher abgelegt werden, um die Suchlatenz während der Paketverarbeitung zu reduzieren.

Fehlermodi und Diagnoseverhalten in NAT-Systemen

Wenn NAT-Systeme auf Ressourcenerschöpfung oder Konfigurationsinkonsistenzen stoßen, können verschiedene Fehlermodi auftreten. Das häufigste Problem ist Port-Erschöpfung, bei der keine externen Ports mehr für neue Sitzungszuweisungen verfügbar sind.

Ein weiteres häufiges Fehlerszenario ist asymmetrisches Routing, bei dem Rückverkehr aufgrund falscher Routing-Konfiguration am NAT-Gerät vorbeigeleitet wird. Dadurch wird der Sitzungszustand unterbrochen und Pakete werden verworfen.

Die Diagnose umfasst typischerweise die Prüfung von Übersetzungstabellen, Sitzungsprotokollen und Schnittstellenzählern, um Anomalien im Zuordnungsverhalten oder in der Ressourcennutzung zu erkennen.

Betriebliche Bereitstellungsstrategien in Unternehmensumgebungen

In Unternehmensnetzen wird NAT üblicherweise an Sicherheitszonen und Segmentierungsstrategien ausgerichtet. Interne Netze werden in Vertrauenszonen unterteilt, und NAT-Gateways werden an kontrollierten Grenzen zwischen internen und externen Domänen platziert.

Richtlinienbasierte NAT-Regeln können auf unterschiedliche Verkehrsklassen angewendet werden, um selektive Übersetzung nach Anwendungstyp, Ziel oder Benutzergruppe zu ermöglichen. So behalten Organisationen eine granulare Kontrolle über ausgehende und eingehende Kommunikationsflüsse.

In industriellen Kommunikationssystemen wird NAT häufig mit VPN-Tunneln und Firewall-Richtlinien kombiniert, um mehrschichtige Netzisolation durchzusetzen und gleichzeitig operative Konnektivität zu erhalten.

Beziehung zwischen NAT und industriellen Kommunikationsarchitekturen

In industriellen Umgebungen wie Dispatch-Zentren, Stromversorgungssystemen, Verkehrsknotenpunkten und Notfallkommunikationsnetzen spielt NAT eine zentrale Rolle bei der standortübergreifenden Konnektivität zwischen privaten IP-Domänen.

Diese Systeme beruhen oft auf hybriden Architekturen, in denen lokale Steuerungsnetze unabhängig arbeiten, aber dennoch zentrale Koordination benötigen. NAT ermöglicht dies, indem es interne Adressierung abstrahiert und kontrollierte Kommunikationspfade zwischen verteilten Knoten aufrechterhält.

Aufgrund strenger Anforderungen an Latenz und Zuverlässigkeit erfordern solche Systeme jedoch eine sorgfältige NAT-Konfiguration, um Jitter, Sitzungsverlust oder verzögerte Signalisierungsweitergabe zu vermeiden.

Systemische Interpretation des NAT-Verhaltens

Aus Sicht der Systemtechnik kann NAT als deterministische Zustandsmaschine verstanden werden, die die Identität von Paketen anhand vordefinierter Regeln und dynamischen Sitzungskontexts transformiert.

NAT arbeitet über mehrere Abstraktionsebenen hinweg: Netzwerkadressierung, Transportmultiplexing, Sitzungspersistenz und Richtliniendurchsetzung. Dieses mehrschichtige Verhalten unterscheidet NAT von einfachen Routing-Mechanismen und macht es zu einem grundlegenden Bestandteil moderner IP-Netzwerkarchitekturen.

Häufig gestellte Fragen

Warum existiert NAT noch in IPv6-Umgebungen?

Obwohl IPv6 den Bedarf an Adressübersetzung reduziert, existiert NAT weiterhin in Übergangsmechanismen, die IPv4- und IPv6-Netze verbinden und Abwärtskompatibilität gewährleisten.

Kann NAT die Latenz in hochfrequenten Kommunikationssystemen beeinflussen?

Ja. Die zusätzliche Verarbeitung für Header-Umschreibung und Zustandssuche kann geringe Latenz verursachen, insbesondere bei hoher Sitzungslast.

Was ist der Unterschied zwischen NAT und einer Firewall?

NAT verändert Adressinformationen zu Routing-Zwecken, während eine Firewall Sicherheitsrichtlinien durchsetzt. Beide kommen oft gemeinsam vor, erfüllen aber unterschiedliche Funktionen.

Warum funktionieren manche Anwendungen hinter NAT nicht?

Anwendungen, die IP-Informationen in Nutzdaten einbetten oder direkte Peer-to-Peer-Konnektivität benötigen, können ohne NAT-Traversal-Techniken fehlschlagen.

Ist CGNAT für die Fehlersuche rückverfolgbar?

CGNAT-Systeme führen Protokolle und Zuordnungsdatensätze, aber wegen der großskaligen Aggregation erfordert die Rückverfolgung zentrale Systeme zur Korrelation von Protokollen.
