Kernkraftwerke erfordern eine hochzuverlässige Sprachkommunikation sowohl für den regulären Betrieb als auch für Notfallmaßnahmen. In Steuerräumen, Turbinenhallen, Hilfsbereichen, Elektroräumen, technischen Korridoren, Wartungsbereichen und Notversammlungsstellen benötigen Bediener eine einheitliche Plattform, die regelmäßige Durchsagen, bereichsbezogene Durchsagen, Allgemeinalarme und Evakuierungsanweisungen klar und schnell übermittelt. In dieser Umgebung ist Kommunikation nicht nur eine Unterstützungsfunktion für die tägliche Anlagenverwaltung, sondern auch ein entscheidender Bestandteil der betrieblichen Disziplin, der Personalkoordination und der Sicherheitsreaktion.
Ein professionelles PAGA-System kombiniert Öffentliche Durchsage, Paging und Allgemeinalarm zu einer zentralisierten Kommunikationsplattform. Für Kernkraftwerke hilft diese Plattform den Bedienern, regelmäßige Betriebshinweise, Wartungserinnerungen, Sicherheitsanweisungen, Notfallwarnungen und Live-Kommandomeldungen in verschiedenen Anlagenbereichen zu übermitteln. Anstatt auf fragmentierte und isolierte Kommunikationskanäle zu setzen, schafft die Lösung einen koordinierten Rahmen für die anlagenweite Übermittlung von Sprachinformationen und die Alarmbehandlung.
Becke Telcom bietet industrielle Kommunikationslösungen für raue und hochzuverlässige Umgebungen. Für Kernkraftwerke kann die Lösung PAGA, industrielle Telefone, SIP-Kommunikation, Notfallinterkom, Leitstellenkoordination und die Anbindung an Drittsysteme zu einem skalierbaren, anlagenweiten Kommunikationsnetz integrieren, das sowohl den regulären Betrieb als auch die Reaktion auf ungewöhnliche Ereignisse unterstützt.
Kernkraftwerke sind komplexe Betriebsumgebungen mit strengen Verwaltungsgrenzen, segmentierter Anlagenaufteilung, Anforderungen an den Dauerbetrieb und hohen Erwartungen an die Zuverlässigkeit der Kommunikation. Verschiedene Bereiche der Anlage können sehr unterschiedliche betriebliche Prioritäten, Zugangsregeln und akustische Bedingungen aufweisen. Eine regelmäßige Durchsage für einen Wartungskorridor muss nicht unbedingt in jeder Zone gehört werden, während eine Notfallanweisung normale Durchsagen sofort in einem oder mehreren festgelegten Bereichen außer Kraft setzen muss.
Herkömmliche Durchsagesysteme reichen für diese Art von Umgebung oft nicht aus. Eine kerntechnische Anlage benötigt eine strukturierte, priorisierte, nachvollziehbare Sprachkommunikation, die gut in den gesamten Anlagenbetrieb integriert ist. Unter normalen Bedingungen kann das System zur Arbeitskoordination, Sicherheitserinnerungen, Wartungsmeldungen und anlagenweiten Betriebsmeldungen verwendet werden. Bei ungewöhnlichen Situationen muss es Allgemeinalarme, Notfallbenachrichtigungen, Evakuierungsanweisungen und Live-Durchsagen aus dem Steuerraum mit konsistenter Leistung und klarer Bereichskontrolle unterstützen.
Mehrere Anlagenbereiche mit unterschiedlichen betrieblichen und kommunikativen Prioritäten
Dauerbetrieb, der eine hohe Verfügbarkeit der Kommunikation erfordert
Bedarf an täglicher Sprachkommunikation und Notfallalarm auf einer einzigen Plattform
Anforderung an strenge bereichsbezogene Steuerung und kontrollierten Zugriff auf Durchsagefunktionen
Bedarf an klarer Sprachübermittlung in technischen und industriellen Anlagenumgebungen
Anforderung an Ereignisprotokollierung, zentralisierte Überwachung und Systemanbindung
In Kernkraftwerken muss die Kommunikation klar, kontrolliert und zuverlässig sein, da der Wert einer Meldung nicht nur davon abhängt, dass sie gehört wird, sondern auch davon, dass sie an den richtigen Bereich mit der richtigen Priorität übermittelt wird.
Das PAGA-System dient als zentrales Rückgrat der Sprachkommunikation für den regulären Anlagenbetrieb und Notfallmaßnahmen. Es unterstützt regelmäßige öffentliche Durchsagen, bereichsbezogene Paging, die Auslösung von Allgemeinalarmen, voraufgezeichnete Notfallmeldungen und Live-Durchsagen von Bedienern aus Steuer- oder Kommandostellen. Dadurch erhält das Anlagenpersonal die richtigen Informationen zur richtigen Zeit, ohne unnötige Überlappungen von Durchsagen zwischen nicht zusammenhängenden Bereichen.

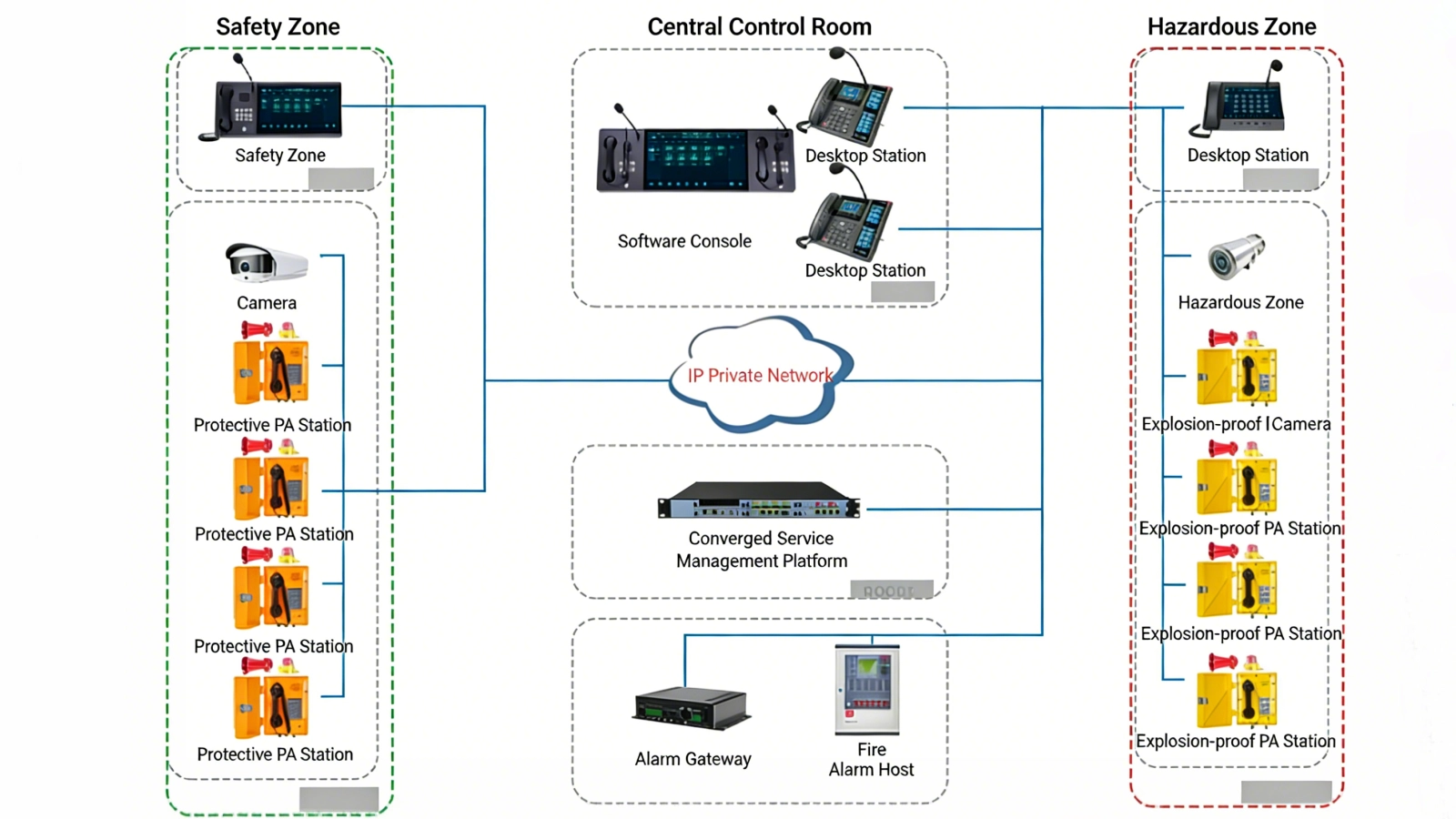

Bei der praktischen Implementierung ist die PAGA-Plattform typischerweise Teil eines umfassenderen Anlagenkommunikationsrahmens. Sie kann zusammen mit industriellen Telefonen, Notfallinterkom-Endgeräten, CCTV, Brandmeldeplattformen, Zutrittskontrolle, SIP-Kommunikationssystemen und Anlagenleitstellenwerkzeugen arbeiten. Dieser integrierte Ansatz hilft den Bedienern, die täglichen Aktivitäten effizienter zu verwalten und die Reaktion auf ungewöhnliche Ereignisse effektiver zu koordinieren.
Die zentrale Steuerplattform verwaltet die Durchsagerouting, Bereichskonfiguration, Terminierung von Durchsagen, Prioritätsregeln, Ereignisbehandlung und Systemüberwachung. Sie wird typischerweise im Hauptsteuerraum, Betriebszentrum oder festgelegten Kommunikationssteuerbereich installiert. Bei hochzuverlässigen Projekten kann die Steuerungsebene eine redundante Implementierung unterstützen, um das Risiko einer Dienstunterbrechung zu verringern.
Paging-Konsolen ermöglichen berechtigten Bedienern, Live-Durchsagen an einen Bereich, mehrere Bereiche oder die gesamte Anlage zu senden. Bediener-Arbeitsplätze können auch die Ereignisprüfung, Geräteüberwachung, Alarmbehandlung und Systemverwaltung unterstützen. Diese Endgeräte werden sowohl für die reguläre Kommunikation als auch für sprachliche Notfallkommandos verwendet.
Die Audio-Ausgabeschicht umfasst industrielle Verstärker und verteilte Lautsprecher, die in Innen- und Außenbereichen der Anlage installiert sind. Je nach Anlagenaufteilung und akustischen Bedingungen können im Projekt Hornlautsprecher, Wandlautsprecher, Säulenlautsprecher oder industrielle Außenlautsprecher verwendet werden. Eine geeignete Lautsprecherauswahl und Bereichsplanung verbessern die Sprachabdeckung und Sprachverständlichkeit in verschiedenen Teilen der Anlage.

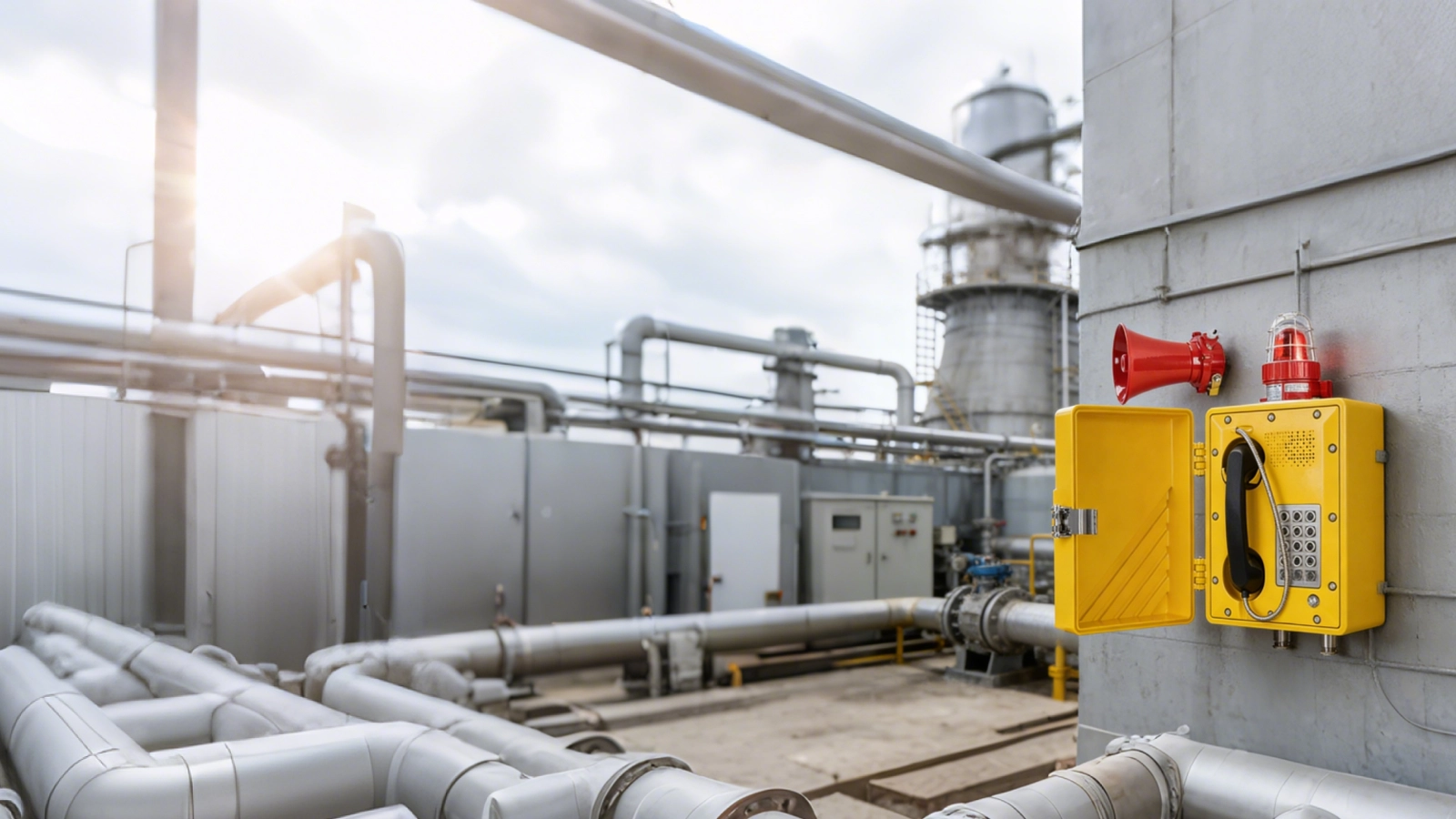

Notfallkommunikations-Endgeräte wie industrielle Telefone, Interkom-Stationen oder SIP-Terminals können in technischen Räumen, Servicekorridoren, Wartungsbereichen, Anlagenzugangspunkten und anderen wichtigen Betriebszonen installiert werden. Diese Endgeräte ergänzen die anlagenweiten Durchsagen, indem sie eine direkte Sprachkommunikation zwischen Feldpersonal und Steuerstellen ermöglichen.
Das System kann Live-Durchsagen, Alarmauslöseereignisse, Paging-Sitzungen und ausgewählte Bedieneraktionen aufzeichnen. Diese Aufzeichnungen unterstützen die Vorfallsprüfung, betriebliche Überprüfung, Schulung und Nachvollziehbarkeit der Kommunikation.
Schnittstellenmodule verbinden die PAGA-Plattform mit anderen Anlagensystemen wie Brandmeldeanlagen, CCTV, Zutrittskontrolle, industrieller Telephonie, SIP-Kommunikation sowie Leitstellen- oder Überwachungsplattformen. Dadurch folgt das Verhalten der Sprachkommunikation den tatsächlichen Anlagenereignissen und verbessert die Koordination zwischen mehreren Systemen.
| Komponente | Hauptfunktion | Typische Installation |
|---|---|---|
| Zentrale Steuerplattform | Bereichsverwaltung, Audio-Routing, Prioritätssteuerung, Systemüberwachung | Hauptsteuerraum, Betriebszentrum |
| Paging-Konsole | Live-Durchsagen, bereichsbezogenes Paging, sprachliches Notfallkommando | Bedienerplatz, Dienstraum, Leitstellenarbeitsplatz |
| Industrieller Verstärker und Lautsprechernetzwerk | Regelmäßige Durchsagen, Notfallmeldungen, Ausgabe von Allgemeinalarmen | Turbinenhalle, Hilfsbereiche, Korridore, Außenbereiche |
| Notfallkommunikations-Endgerät | Direkte Sprachkommunikation und Feldkoordination | Technische Räume, Wartungsbereiche, kontrollierte Zugangsbereiche |
| Schnittstellenmodul | Integration mit Sicherheits-, Telephonie-, Überwachungs- und Leitstellensystemen | Systemebene, Geräteraum, Steuerplattform |
Das System unterstützt die tägliche Anlagenkommunikation durch regelmäßige Sprachdurchsagen. Typische Anwendungen umfassen Betriebshinweise, Wartungsplanung, Sicherheitserinnerungen, Koordinationsmeldungen und anlagenweite Informationsübermittlung. Dadurch bleibt die interne Kommunikation zwischen verschiedenen Abteilungen und technischen Bereichen organisiert.
Kernkraftwerke brauchen mehr als nur flächendeckende Durchsagen. Verschiedene Teile der Anlage benötigen oft zu unterschiedlichen Zeiten unterschiedliche Meldungen. Daher unterstützt das System bereichsbezogenes Paging, sodass Bediener die Kommunikation auf den entsprechenden Ort ausrichten können, ohne nicht zusammenhängende Bereiche zu stören.
Typische Durchsage- und Paging-Bereiche können umfassen:
Bereich des Hauptsteuerraums
Turbinenhalle
Hilfsgebäude
Elektroraum
Pumpenraum
Technischer Korridor
Wartungsbereich
Servicezugangsbereich
Außenliegender technischer Bereich
Notversammlungsstelle
Bei Eintritt eines schwerwiegenden Ereignisses kann das System einen anlagenweiten oder bereichsspezifischen Allgemeinalarm auslösen. Dies kann bei Brand, Geräteanomalie, Verwaltung eingeschränkter Bereiche, Notfallanweisung oder organisierter Evakuierung verwendet werden. Die Fähigkeit zum Allgemeinalarm ist wichtig, da sie den Bedienern hilft, ohne Verzögerung von der regulären Kommunikation zur dringenden Ortsreaktion überzugehen.
Die Lösung unterstützt sowohl voraufgezeichnete Notfallmeldungen als auch Live-Durchsagen. Voraufgezeichnete Meldungen helfen, konsistente Anweisungen schnell zu übermitteln, während Live-Durchsagen des Bedieners bei sich ändernder Situation eine genauere Anleitung ermöglichen. Übliche Inhalte von Notfallsprachnachrichten umfassen Evakuierungsanweisungen, Gefahrenwarnungen, Bereichsisolationshinweise, Anleitungen zur Notfallreaktion und Meldungen zur vorübergehenden Zugangsbeschränkung.
Berechtigtes Personal kann Live-Meldungen aus dem Steuerraum, Betriebszentrum oder festgelegter Notfallkommandostelle abgeben. Dies ist besonders wertvoll, wenn sich Ereignisse schnell entwickeln und standardmäßige aufgezeichnete Inhalte nicht ausreichen. Live-Paging hilft, eine bessere Koordination zwischen Steuerpersonal, technischen Teams und Personal in festgelegten Anlagenbereichen aufrechtzuerhalten.
Das PAGA-System kann regelmäßigen Durchsagen, Live-Paging, Notfallkommunikation und Alarmmeldungen unterschiedliche Prioritäten zuweisen. Inhalte mit hoher Priorität wie Alarme oder Notfallmeldungen setzen automatisch Audiomeldungen niedrigerer Priorität außer Kraft, sodass dringende Anweisungen zuerst übermittelt werden.
Aufzeichnungen von Durchsagen und Alarmprotokolle können zur Prüfung, Schulung und Ereignisprüfung gespeichert werden. Wiedergabefunktionen helfen Bedienern und Managern, zu überprüfen, ob Kommunikationsaktionen korrekt ausgeführt wurden und ob Verfahren verbessert werden können.
Die Lösung kann Verstärker, Lautsprecherleitungen, Netzwerkverbindungen, Schlüsselendgeräte und wichtige Durchsagebereiche überwachen. Eine zentralisierte Statusüberwachung verbessert die Wartungseffizienz und unterstützt ein höheres Maß an Kommunikationsbereitschaft.
Die Installationsplanung sollte der physischen Anlagenaufteilung, betrieblichen Verantwortlichkeiten, kommunikativen Prioritäten und Gestaltung von Notfallwegen folgen. In kerntechnischen Anlagen sollte die Kommunikationsabdeckung nicht nur Bedienerräume, sondern auch technische und Unterstützungsbereiche umfassen, in denen Koordination und Notfallreaktion entscheidend sind.
Typische Installationsbereiche umfassen den Hauptsteuerraum, die Turbinenhalle, das Hilfsgebäude, Elektroräume und festgelegte betriebliche Unterstützungsräume. Diese Bereiche erfordern eine zuverlässige Kommunikation sowohl für regelmäßige Anweisungen als auch für Notfallsteuerung.
Servicekorridore, Wartungsräume, Pumpenräume, Kabelwege und technische Zugangsbereiche profitieren ebenfalls von strukturierter Kommunikationsunterstützung. Diese Räume erfordern oft gezielte Anweisungen statt flächendeckender Anlagendurchsagen.
Außenliegende technische Bereiche, Anlagenzugangswege, Versorgungsbereiche und festgelegte Versammlungsstellen können eine verteilte Sprachabdeckung sowohl für normale Hinweise als auch für Notfallanweisungen benötigen. Eine klare Kommunikation in diesen Bereichen ist besonders wichtig bei organisierter Personenbewegung.
| Installationsbereich | Hauptkommunikationsbedarf | Empfohlene Systemfunktion |
|---|---|---|
| Hauptsteuerraum / Betriebszentrum | Zentralisiertes Kommando, Ereignisbehandlung, Sprachkoordination | Paging-Konsole, Überwachung, Notfallsteuerung |
| Turbinenhalle / Hilfsgebäude | Regelmäßige Hinweise, Arbeitskoordination, Notfallwarnung | Bereichsbezogene öffentliche Durchsage und Übermittlung von Alarmen hoher Priorität |
| Elektroraum / Pumpenraum | Gezielte betriebliche Kommunikation und Sicherheitswarnungen | Bereichspaging und unterstützende vernetzte Kommunikation |
| Technischer Korridor / Wartungsbereich | Inspektionsunterstützung, Koordination, Vorfallbenachrichtigung | Verteilte Durchsagen und Unterstützung direkter Kommunikation |
| Außenliegender technischer Bereich / Versammlungsstelle | Anleitung, Bereichswarnung, Meldungen zur organisierten Evakuierung | Priorisierte Sprachdurchsage und Alarmmeldungen |
Der Wert der Lösung steigt, wenn sie mit anderen Anlagensystemen integriert wird. Anstatt als isoliertes Audionetzwerk zu fungieren, wird die PAGA-Plattform Teil eines koordinierten Kommunikations- und Reaktionsrahmens.
Brandmeldeanlagen-Integration: Notfall-Sprachmeldungen können automatisch bei brandbezogenen Ereignissen ausgelöst werden
CCTV-Integration: Bediener können Zustände visuell überprüfen, während sie Durchsagen abgeben und die Reaktion koordinieren
Zutrittskontroll-Integration: Bereichsbezogene Kommunikation kann kontrollierte Bewegungen und vorübergehende Zugangsbeschränkungen unterstützen
SIP- oder industrielle Telephonie-Integration: Die Sprachkommunikation kann in ein breiteres Anlagenkommunikationsnetz erweitert werden
Leitstellen- und Überwachungsintegration: Die Kommunikation folgt den Arbeitsabläufen von Anlagenereignissen sowohl bei regulären als auch bei ungewöhnlichen Situationen effektiver
Wenn beispielsweise ein Alarmzustand in einem festgelegten Anlagenbereich erkannt wird, kann das System eine bereichsspezifische Sprachmeldung aktivieren, den Steuerraum benachrichtigen und berechtigten Bedienern ermöglichen, Live-Folgeanweisungen an den betroffenen Bereich abzugeben. Dies verringert die Reaktionsverzögerung und verbessert die Klarheit der Kommunikation bei zeitsensitiven Ereignissen.
Die Kommunikationsplattform sollte für einen zuverlässigen Betrieb in einer hochzuverlässigen Umgebung ausgelegt sein. Die Systemkontinuität ist wichtig, da die Kommunikation sowohl die täglichen Anlagenaktivitäten als auch Notfallmaßnahmen unterstützt.
Eine redundante Konstruktion für Steuerhosts, Netzwerkpfade, Stromversorgung und Verstärkerressourcen kann die Gesamtverfügbarkeit verbessern und die Auswirkungen von Einzelpunktfehlern in kritischen Kommunikationspfaden verringern.
Verschiedene Anlagenbereiche weisen unterschiedliche akustische Bedingungen auf. Das System sollte so ausgelegt sein, dass es in technischen und industriellen Räumen eine praktische Sprachverständlichkeit bietet und nicht nur eine hohe Tonausgabe.
Eine strukturierte Bereichsgestaltung und kontrollierte Durchsageberechtigung sind besonders wichtig in kerntechnischen Projekten. Die Lösung sollte eine genaue Bereichsdefinition, präzise Durchsageauswahl und kontrollierte Nutzung von Live-Durchsagefunktionen unterstützen.
Das System sollte die schnelle Alarmauslösung, die sofortige Wiedergabe von Notfallmeldungen und die Übernahme durch Live-Bediener bei Bedarf unterstützen. Dies verbessert die Kommunikationsgeschwindigkeit bei sich ändernden Bedingungen.
Aufgezeichnete Durchsagen, Alarmprotokolle und betriebliche Aufzeichnungen unterstützen die Prüfung, Schulung und Nachvollziehbarkeit der Kommunikation. Dies ist wertvoll in einer Umgebung, in der Kommunikationsaktionen sorgfältig überprüft werden müssen.
Die PAGA-Plattform sollte reibungslos in bestehende Anlagensysteme integriert werden, sodass die Kommunikation mit betrieblichen und sicherheitsrelevanten Arbeitsabläufen verbunden bleibt und nicht als separate Insel fungiert.
Eine leistungsstarke PAGA-Lösung für Kernkraftwerke beschränkt sich nicht nur auf die Audiodurchsage. Sie schafft einen kontrollierten, nachvollziehbaren und zuverlässigen Rahmen für die Sprachkommunikation sowohl für den regulären Betrieb als auch für Notfallmaßnahmen.
Becke Telcom konzentriert sich auf industrielle Kommunikationslösungen für raue und hochzuverlässige Umgebungen. Bei Kernkraftwerksprojekten ist seine PAGA-Lösung darauf ausgelegt, sowohl die reguläre Anlagenkommunikation als auch die sprachliche Notfallreaktion durch eine einheitliche und skalierbare Architektur zu unterstützen.
Die Lösung kann öffentliche Durchsagen, Allgemeinalarme, industrielle Telephonie, Notfallinterkom, SIP-Kommunikation, verteilte Lautsprechersysteme und Anlagenkoordinationsfunktionen zu einer handhabbaren Plattform integrieren. Dies hilft den Anlagenbedienern, die Kommunikationseffizienz zu verbessern, eine klarere Bereichskontrolle aufrechtzuerhalten und die anlagenweite Fähigkeit zur Sicherheitskommunikation zu stärken.
Einheitliche Architektur für öffentliche Durchsagen, Alarme, Telephonie, Interkom und Koordination
Flexible, bereichsbezogene Kommunikation für komplexe Anlagenaufteilungen
Integrationsunterstützung für Brandmeldeanlagen, CCTV, Zutrittskontrolle und Telefonsysteme
Zuverlässige Kommunikationskonstruktion für hochzuverlässige Anlagenumgebungen
Skalierbare Implementierung für Kernkraftwerke und zugehörige technische Anlagen
Für Anlagenbetreiber, EPC-Unternehmen, Bediener und Systemintegratoren bietet eine professionelle kerntechnische PAGA-Lösung einen Mehrwert sowohl bei der betrieblichen Steuerung als auch beim Sicherheitsmanagement.
Verbessert die Effizienz der anlagenweiten Sprachkommunikation
Unterstützt die einheitliche Verwaltung von regelmäßigen Durchsagen und Notfallalarmen
Erhöht die Reaktionsgeschwindigkeit bei ungewöhnlichen Ereignissen und Szenarien mit Personenbewegung
Stärkt die Koordination zwischen Steuerstellen und Feldbereichen
Verbessert die Nachvollziehbarkeit der Kommunikation und die Systemüberwachung
Unterstützt einen sichereren und kontrollierteren Betrieb kerntechnischer Anlagen
Eine PAGA-Lösung für Kernkraftwerke ist ein wesentlicher Bestandteil der modernen Anlagenkommunikation und Sicherheitsunterstützung. In Umgebungen, in denen Zuverlässigkeit, kontrollierter Zugriff, bereichsbezogene Kommunikation und Notfallbereitschaft von Bedeutung sind, bietet eine einheitliche Plattform für öffentliche Durchsagen, Paging und Allgemeinalarme eine zuverlässigere Möglichkeit, sowohl den regulären Betrieb als auch die Reaktion auf ungewöhnliche Ereignisse zu unterstützen.
Durch die Kombination von regelmäßigen Durchsagen, bereichsbezogenem Paging, Allgemeinalarmen, Live-Sprachkommandos und Systemintegration in einer koordinierten Architektur können Kernkraftwerksbediener die Kommunikationseffizienz verbessern, Sicherheitsverfahren stärken und einen anlagenweiten Kommunikationsrahmen aufbauen, der besser für hochzuverlässige Betriebsumgebungen geeignet ist.
Es handelt sich um ein integriertes Kommunikationssystem, das öffentliche Durchsagen, Paging und Allgemeinalarme kombiniert, um regelmäßige Durchsagen, bereichsbezogene Sprachkommunikation und Notfallwarnungen in der gesamten Anlage zu unterstützen.
Bereichsbezogenes Paging ermöglicht es Bedienern, die richtige Meldung an den richtigen Anlagenbereich zu senden, was die Genauigkeit der Kommunikation verbessert und unnötige Störungen in nicht zusammenhängenden Bereichen verringert.
Ja. Die Lösung kann Evakuierungsanweisungen über voraufgezeichnete Meldungen oder Live-Durchsagen des Bedieners bereitstellen, je nach Ereignis und Anlagenverfahren.
Ja. Sie kann mit Brandmeldeanlagen, CCTV, Zutrittskontrolle, industrieller Telephonie, SIP-Kommunikation sowie Leitstellen- oder Überwachungsplattformen integriert werden, um eine koordiniertere Anlagenkommunikation zu ermöglichen.
