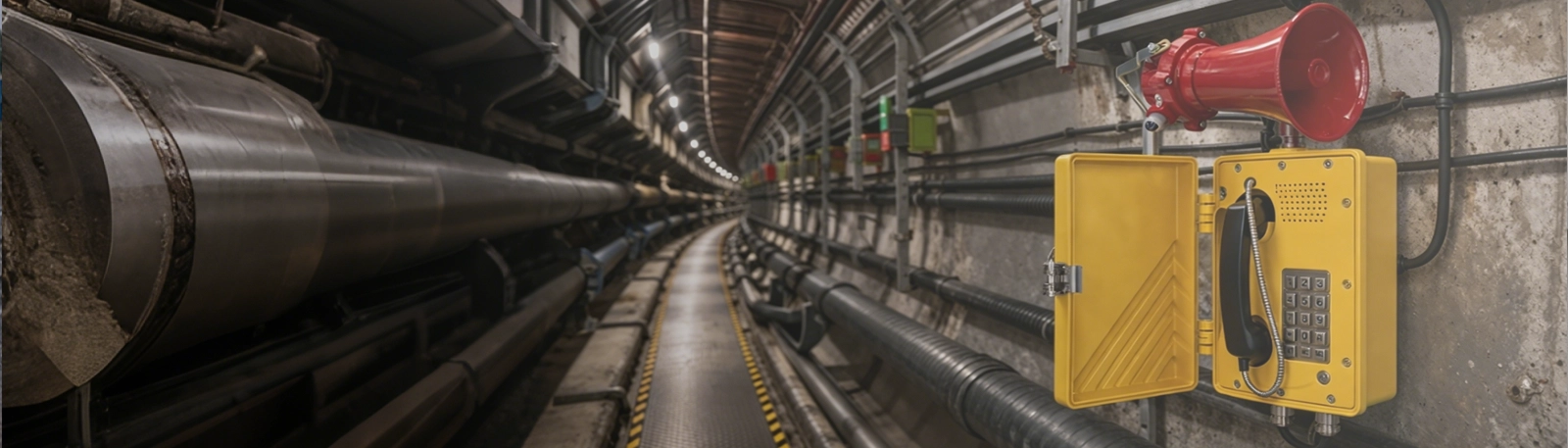

Unterirdische Versorgungstunnel benötigen zuverlässige Sprachkommunikationssysteme, um sowohl den Routinebetrieb als auch die Notfallreaktion zu unterstützen. Über Hauptkorridore, Kabelkammern, Rohrleitungskammern, Lüftungsräume, Pumpenräume, Zugangsschächte, Quergänge und Kontrollzentren hinweg benötigen Betreiber eine einheitliche Plattform, die Routineansagen, zonenselektiven Ruf, allgemeinen Alarm und Evakuierungsanweisungen klar und schnell übermitteln kann. In diesen unterirdischen Umgebungen ist Kommunikation nicht nur ein Hilfsmittel für die tägliche Instandhaltung. Sie ist auch ein kritischer Bestandteil der Personalsicherheit, des Managements von Sperrbereichen und der Reaktion auf Vorfälle.
Ein professionelles PAGA-System kombiniert öffentliche Beschallung, Personenruf und allgemeinen Alarm in einer zentralen Kommunikationsplattform. Für unterirdische Versorgungstunnel hilft diese Plattform den Betreibern, Wartungshinweise, Sicherheitserinnerungen, Arbeitskoordinationsnachrichten, Notfallwarnungen und Live-Befehlsanweisungen in verschiedenen Tunnelabschnitten und Gerätebereichen auszugeben. Anstatt auf fragmentierte lokale Geräte angewiesen zu sein, schafft die Lösung einen koordinierten Rahmen für den Untertagebetrieb, die Reaktion auf Störungen und die Evakuierungsunterstützung.
Becke Telcom bietet industrielle Kommunikationslösungen für raue und sicherheitskritische Umgebungen. Für unterirdische Versorgungstunnel kann die Lösung PAGA, Notfall-Gegensprechanlagen, Industrietelefone, SIP-Kommunikation, Einsatzlenkung und die Anbindung von Drittsystemen in ein skalierbares unterirdisches Sicherheitskommunikationsnetz integrieren, das für den Routinebetrieb (O&M) und Notfälle ausgelegt ist.
Unterirdische Versorgungstunnel unterscheiden sich von öffentlichen Verkehrstunneln oder gewöhnlichen Gebäudekorridoren. Sie sind technische Untertageumgebungen, die für kritische Infrastrukturen wie Stromkabel, Kommunikationskabel, Wasserleitungen, Entwässerungssysteme und andere kommunale oder industrielle Dienste gebaut wurden – je nach Projektauslegung. Da mehrere lebenswichtige Dienste ein unterirdisches Korridorsystem teilen können, muss die Kommunikationsplattform sowohl den täglichen Betrieb als auch die Reaktion auf anomale Ereignisse mit höherer Disziplin und klarerer Bereichskontrolle unterstützen.
Die Routinearbeit in unterirdischen Versorgungstunneln umfasst oft Inspektionsgänge, Koordination von Wartungsarbeiten, zugangsbasierte Berechtigungen, Gerätewartung und Tätigkeiten von Auftragnehmern in verschiedenen Abschnitten des Korridors. Gleichzeitig ist der Untertagebetrieb mit beengten oder halb-beengten Raumverhältnissen, eingeschränkter Sicht, langen Evakuierungswegen und möglicher Exposition gegenüber Rauch, Hitze, Gas, Überflutung oder ventilationsbezogenen Risiken verbunden. Diese Gegebenheiten machen ein einfaches Lautsprechersystem unzureichend. Die Anlage benötigt eine Plattform, die warnen, führen, koordinieren und eine bidirektionale Kommunikation bei sich ändernden Bedingungen ermöglichen kann.
Lange unterirdische Korridore mit mehreren technischen Abschnitten und Zugangspunkten
Bedarf an routinemäßiger O&M-Kommunikation über verteilte unterirdische Zonen
Mögliches Risiko von Rauch-, Gas-, Hitze-, Überflutungs- oder ventilationsbedingten Vorfällen
Eingeschränkte Sicht und begrenzte Evakuierungswege in unterirdischen Räumen
Anforderung sowohl an Rundruf (one-to-many) als auch an bidirektionale Notfallkommunikation
Notwendigkeit der Integration mit Brandmelde-, Gaswarne-, Lüftungs-, CCTV- und SCADA-Plattformen
In unterirdischen Versorgungstunneln muss Kommunikation nicht nur die Menschen erreichen. Sie muss ihnen helfen zu verstehen, wo das Risiko liegt, welche Maßnahmen zu ergreifen sind und wie sie sich unter Zeitdruck sicher bewegen können.

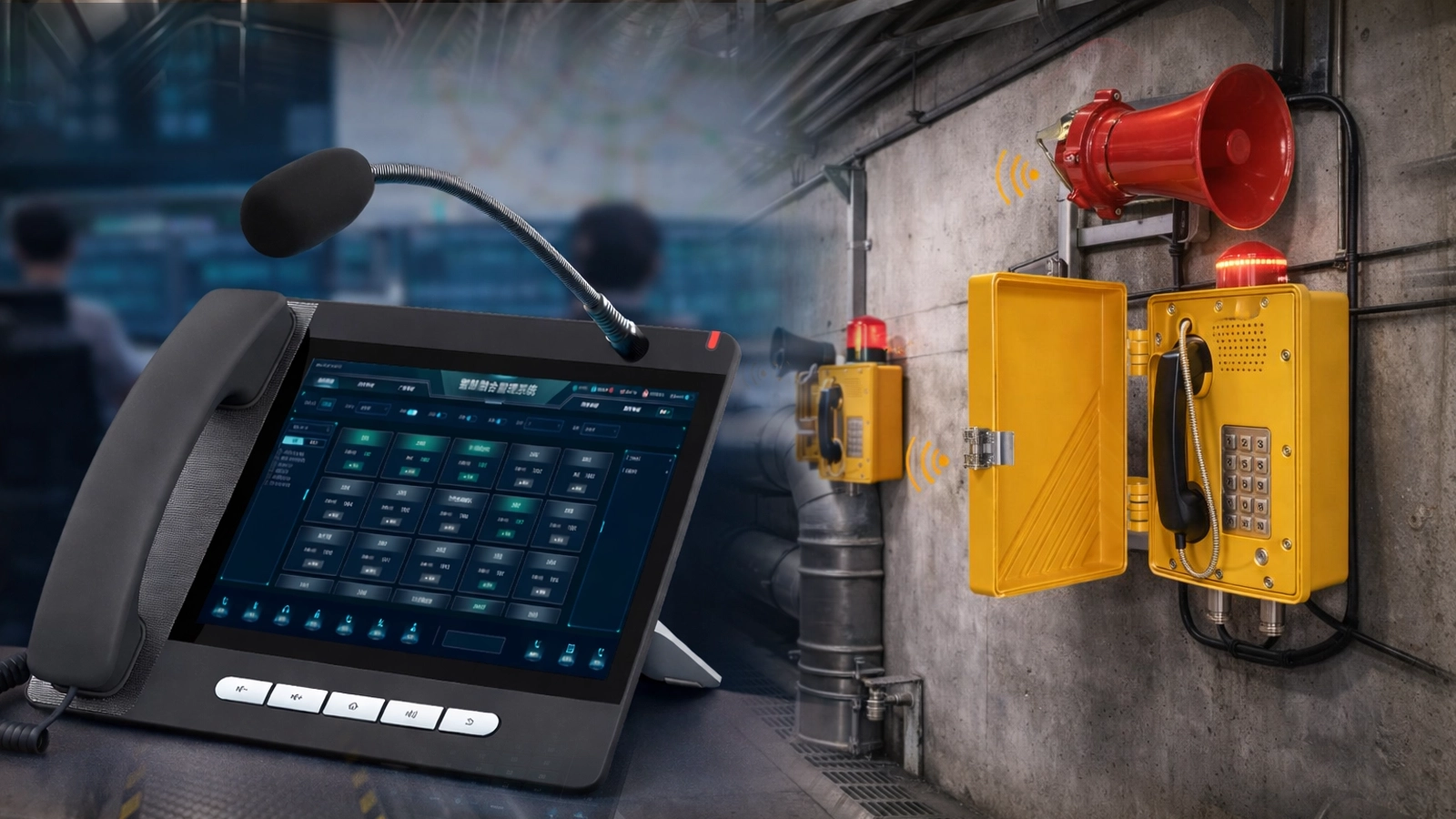

Das PAGA-System dient als zentrales Sprachkommunikationsbackbone für den routinemäßigen Tunnelbetrieb und die Notfallreaktion. Es unterstützt die öffentliche Beschallung im Routinebetrieb, den zonenselektiven Ruf, die Aktivierung des allgemeinen Alarms, voraufgezeichnete Notfallmeldungen und Live-Ansagen des Operators aus der Zentrale. Dies hilft den Tunnelbetreibern, die richtigen Informationen mit der richtigen Priorität an den richtigen Untertageabschnitt zu übermitteln.
Bei der praktischen Umsetzung ist die PAGA-Plattform typischerweise Teil eines umfassenderen unterirdischen Tunnelmanagementrahmens. Sie kann mit Brandmeldesystemen, Gaswarngeräten, Lüftungssteuerungen, CCTV, Zugangskontrollen, Industrietelefonen, SIP-Kommunikation, SCADA und Einsatzplattformen zusammenarbeiten. Dieser integrierte Ansatz ermöglicht es der Untertagekommunikation, echten Tunnelereignissen zu folgen, anstatt als eigenständige Audioebene zu fungieren.
Die zentrale Steuerplattform verwaltet die Zonenkonfiguration, die Audiowege, die Ansagenplanung, die Prioritätslogik, die Ereignisverarbeitung und die Systemüberwachung. Sie wird normalerweise im Kontrollraum des Versorgungstunnels, im Überwachungszentrum oder im dafür vorgesehenen Betriebsraum installiert. Bei kritischen Projekten kann die Steuerungsebene redundant ausgelegt werden, um die Verfügbarkeit zu erhöhen und Risiken durch Einzelfehler zu reduzieren.
Rufkonsolen ermöglichen autorisiertem Personal, Live-Ansagen in ausgewählten Tunnelzonen oder im gesamten Versorgungskorridornetz zu machen. Operator-Arbeitsplätze können auch die Ereignisprüfung, Alarmbearbeitung, Rufüberwachung und Kommunikationsverwaltung unterstützen. Diese Terminals sind sowohl für die routinemäßige Arbeitskoordination als auch für die Notfallsprachführung nützlich.
Die Audioausgabeebene umfasst Industrieverstärker und verteilte Lautsprecher. Je nach Projektanforderung kann das System Korridorlautsprecher, Wandlautsprecher, Hornlautsprecher oder andere industrielle Lautsprechertypen verwenden, die für unterirdische Umgebungen geeignet sind. Eine gute Zonenplanung verbessert die Sprachverständlichkeit und verringert unerwünschte Schallübertragungen zwischen nicht zusammenhängenden Abschnitten.
Notfall-Kommunikationsendpunkte wie SOS-Gegensprechstationen, Industrietelefone oder SIP-basierte Kommunikationsterminals können an Zugangsschächten, Quergängen, Pumpenräumen, Lüftungsräumen, technischen Kammern, Schutzpunkten und anderen kritischen Untertageorten installiert werden. Diese Geräte unterstützen die direkte Sprachkommunikation zwischen Feldpersonal und der Zentrale.
Das System kann Live-Ansagen, Rufsitzungen, Notrufe, Alarmauslösungen und ausgewählte Operatoraktionen aufzeichnen. Diese Aufzeichnungen helfen bei der Nachbereitung von Vorfällen, Schulungen, der Wartungsvalidierung und der Nachvollziehbarkeit der Kommunikation.
Schnittstellenmodule verbinden die PAGA-Plattform mit anderen Tunnelsystemen wie Brandmeldung, Gasdetektion, Lüftung, CCTV, Zugangskontrolle, SCADA, BMS, industrieller Telefonie und Einsatzwerkzeugen. Dies macht das Kommunikationssystem reaktionsfähiger für die tatsächlichen unterirdischen Betriebsbedingungen.
| Komponente | Hauptfunktion | Typische Platzierung |
|---|---|---|
| Zentrale Steuerplattform | Zonensteuerung, Audiowege, Prioritätsverwaltung, Systemüberwachung | Kontrollraum, Überwachungszentrale, Betriebsraum |
| Rufkonsole | Live-Ansagen, zonenselektiver Ruf, Notfall-Sprachbefehl | Operator-Arbeitsplatz, Einsatzschreibtisch, Bereitschaftsraum |
| Industrieverstärker und Lautsprecher-Netzwerk | Routinebeschallung, Alarmausgabe, Evakuierungsdurchsagen | Hauptkorridor, Gerätekammer, Zugangsweg, Technikraum |
| Notfall-Kommunikationsterminal | Bidirektionale Kommunikation und Notrufzugang | Zugangsschacht, Quergang, Pumpenraum, Schutzpunkt, Servicebereich |
| Schnittstellenmodul | Integration mit Brandmelde-, Gaswarne-, Lüftungs-, CCTV- und SCADA-Systemen | Systemebene, Geräteraum, Steuerplattform |
Das System unterstützt den täglichen Untertagebetrieb durch routinemäßige Sprachdurchsagen. Typische Anwendungen sind Inspektionshinweise, Wartungskoordination, Sicherheitserinnerungen, vorübergehende Zugangsbeschränkungen, Arbeitserlaubnisankündigungen und bereichsbezogene Betriebsmeldungen. Dies verbessert die Kommunikationsordnung in technischen Untertagebereichen, die ansonsten schwer nur durch Sprache zu überwachen sind.
Unterschiedliche Tunnelabschnitte benötigen oft unterschiedliche Meldungen. Daher unterstützt die Lösung den zonenbasierten Ruf, so dass Operatoren nur mit dem betreffenden Korridor, der Kammer oder dem Arbeitsbereich kommunizieren können. Dies verbessert die Kommunikationsgenauigkeit und reduziert unnötige Störungen anderswo.
Typische Beschallungs- und Rufzonen können umfassen:
Hauptversorgungskorridor
Kabelkammer
Rohrleitungskammer
Pumpenraum
Lüftungsraum
Zugangsschacht und Einstiegspunkt
Quergang
Geräteraum
Kontrollraum
Notfallsammelpunkt
Wenn ein schwerwiegendes Ereignis eintritt, kann das System einen tunnelweiten oder bereichsspezifischen allgemeinen Alarm auslösen. Dieser kann für Feuer, Rauchausbreitung, anormale Gasdetektion, ventilationsbezogene Warnung, Überflutung, elektrische Störung, Kontrolle von Sperrbereichen oder organisierte Evakuierung verwendet werden. Die Fähigkeit zum allgemeinen Alarm ist unerlässlich, da unterirdische Umgebungen oft eine schnelle, strukturierte und hochgradig zielgerichtete Reaktion erfordern.
Die Lösung unterstützt sowohl voraufgezeichnete Notfallmeldungen als auch Live-Ansagen des Operators. Voraufgezeichnete Meldungen bieten Geschwindigkeit und Konsistenz, während der Live-Ruf eine spezifischere Führung ermöglicht, wenn sich die Situation ändert. Typische Notfall-Sprachinhalte können Evakuierungsanweisungen, Gefahrenwarnungen, Zugangsbeschränkungen, Gasmeldungen, ventilationsbezogene Warnungen und Rettungskoordinationshinweise umfassen.

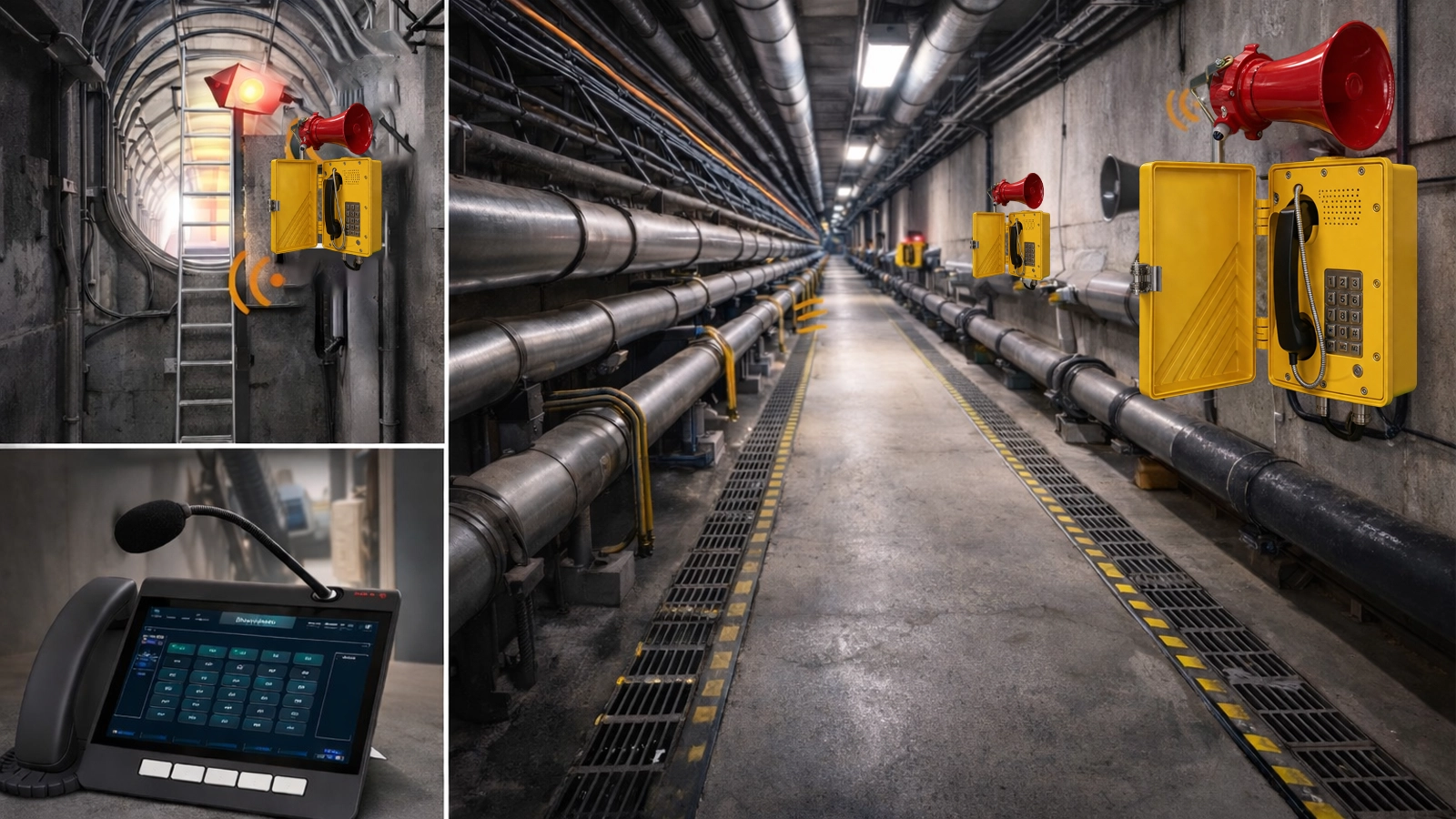

Bidirektionale Kommunikation ist in unterirdischen Versorgungstunneln besonders wichtig. Das Feldpersonal muss möglicherweise Hilfe rufen, lokale Bedingungen bestätigen oder direkte Anweisungen von der Zentrale erhalten. Das System kann Notfall-Gegensprech- oder Hilfestellenkommunikation zwischen Untertageorten und der Hauptkommunikationsposition unterstützen, was die Reaktionsgeschwindigkeit erhöht und die Unsicherheit bei Vorfällen verringert.
Autorisierte Operatoren können Live-Meldungen aus der Zentrale oder dem Einsatzraum an eine Zone, mehrere Zonen oder das gesamte Tunnelsystem senden. Dies ist wertvoll, wenn sich Vorfälle schnell ändern und standardisierte aufgezeichnete Meldungen nicht ausreichen. Der Live-Ruf hilft Operatoren, Evakuierungen zu koordinieren, Zugänge zu beschränken, die Wartungsreaktion zu steuern und Untertage-Rettungsmaßnahmen effektiver zu unterstützen.
Das System kann verschiedenen Prioritäten für Routineansagen, Live-Ruf, Notrufe und Alarmmeldungen zuweisen. Hochpriorer Alarminhalt überschreibt automatisch niedrigpriore Routineaudio und stellt sicher, dass dringende Anweisungen unverzüglich übermittelt werden.
Aufzeichnungen von Ansagen, Notrufen und Alarmprotokolle können für Audits, Schulungen und die Nachbereitung von Ereignissen gespeichert werden. Wiedergabefunktionen helfen Operatoren, Kommunikationsmaßnahmen zu überprüfen und die Notfallverfahren des Tunnels im Laufe der Zeit zu verbessern.
Die Lösung kann Verstärker, Lautsprecherleitungen, wichtige Endgeräte, Netzwerkverbindungen und wichtige Beschallungszonen überwachen. Die zentrale Überwachung verbessert die Wartungseffizienz und unterstützt eine höhere Kommunikationsbereitschaft im gesamten Untergrundnetz.
Die Planung der Abdeckung sollte der Tunnelgeometrie, der Verteilung der Versorgungsleitungen, dem O&M-Arbeitsablauf, dem atmosphärischen Risikoprofil, der Zugangskontrolle und dem Evakuierungswegedesign folgen. In unterirdischen Versorgungstunneln sollte die Kommunikationsabdeckung auf die Orte ausgerichtet sein, an denen Menschen arbeiten, einsteigen, inspizieren, Geräte isolieren und bei abnormalen Bedingungen evakuieren.
Typische Einsatzbereiche sind der Hauptversorgungskorridor, Kabelkammern, Rohrleitungskammern, Geräteräume und technische Korridore. Dies sind die zentralen Betriebsräume, in denen die täglichen Inspektions- und Wartungsarbeiten stattfinden.
Zugangsschächte, Einstiegspunkte, Quergänge, Treppenabschnitte und kontrollierte Übergangsbereiche sind wichtig, da sie sowohl die Personalbewegung als auch den Notabgang beeinflussen. Diese Orte profitieren von klarer Beschallung und direkter Kommunikationsfähigkeit.
Pumpenräume, Lüftungsräume, Sumpfbereiche, Montagevorbereitungsflächen, Kontrollräume und Notfallsammelpunkte benötigen ebenfalls Kommunikationsunterstützung. Unter Notfallbedingungen können diese Zonen zu Koordinations- oder vorübergehenden Schutzbereichen werden.
| Einsatzbereich | Hauptkommunikationsbedarf | Empfohlene Systemfunktion |
|---|---|---|
| Hauptkorridor / Technische Kammer | Routine-O&M-Koordination, Sicherheitshinweise, Notfallwarnung | Verteilte Beschallung und zonaler Ruf |
| Zugangsschacht / Einstiegspunkt | Einstiegsanweisung, Zugangskontrolle, Evakuierungsführung | Priorisierte Sprachdurchsagen und Notfallkommunikationszugang |
| Quergang / Übergangsbereich | Richtungsführung und Unterstützung der Notbewegung | Zonaler Ruf und Notfall-Sprachabdeckung |
| Pumpenraum / Lüftungsraum | Wartungskoordination, Hinweis auf anomale Bedingungen | Bereichsbeschallung und verknüpfte Alarmmeldungen |
| Geräteraum / Servicebereich | Zielgerichtete Betriebskommunikation und Meldung von Vorfällen | Beschallungsunterstützung und direktes Kommunikationsterminal |
| Kontrollraum / Sammelpunkt | Zentrale Befehlsgebung und organisierte Personalführung | Rufkonsole, Überwachung, Alarmmanagement |
Der Wert einer PAGA-Lösung für unterirdische Versorgungstunnel steigt erheblich, wenn sie mit anderen Tunnel-Sicherheits- und Steuerungssystemen integriert wird. Dies verwandelt die Plattform in einen Teil eines koordinierten Untergrundreaktionsrahmens anstelle eines eigenständigen Ansagensystems.
Integration mit der Brandmeldeanlage: Notfall-Sprachnachrichten können automatisch in betroffenen Tunnelabschnitten ausgelöst werden.
Integration mit der Gaswarntechnik: anomale Gasbedingungen können Warnrufe und Evakuierungsanweisungen aktivieren.
Integration mit der Lüftungssteuerung: Sprachansagen können die Rauchkontrolle, Luftstromsteuerung und Verfahren für Sperrbereiche unterstützen.
Integration mit CCTV: Operatoren können unterirdische Bedingungen visuell überprüfen, während sie Ansagen machen.
Integration mit der Zugangskontrolle: bereichsbezogene Kommunikation kann vorübergehende Isolierungen und kontrollierte Bewegungen unterstützen.
Integration mit SCADA oder BMS: Anlagenereignisse und Gerätestatus können mit Kommunikationsaktionen verknüpft werden.
Integration mit industrieller Telefonie oder SIP: Sprachkommunikation kann in ein breiteres O&M-Netzwerk ausgedehnt werden.
Wenn beispielsweise ein Gasdetektor einen anomalen Zustand in einem Tunnelabschnitt feststellt, kann das System automatisch eine zonenspezifische Sprachwarnung auslösen, die Zentrale benachrichtigen und Live-Folgeanweisungen unterstützen, während gleichzeitig Lüftungs- und Zugangskontrollmaßnahmen koordiniert werden. Diese Art der Verknüpfung verbessert Geschwindigkeit, Klarheit und Sicherheit bei Untertageereignissen.
In unterirdischen Korridoren und Gerätekammern muss die Kommunikation unter realen akustischen Bedingungen verständlich bleiben. Daher sollte die Systemauslegung auf praktische Sprachverständlichkeit abzielen, nicht nur auf die Lautstärke.
Geräte können Feuchtigkeit, Kondensat, Staub, Korrosion, Temperaturschwankungen und schwierigen Wartungsbedingungen ausgesetzt sein. Die Geräteauswahl sollte sowohl die Untertage-Tauglichkeit als auch die Kommunikationsleistung widerspiegeln.
Da Tunnelpersonal möglicherweise lokale Bedingungen melden oder sofort Hilfe anfordern muss, sollte das System eine schnelle und zuverlässige bidirektionale Notfallkommunikation zwischen dem Feld und der Zentrale unterstützen.
Versorgungstunnel sind oft lang, segmentiert und funktional vielfältig. Die Kommunikationsplattform sollte eine breite Korridarabdeckung bei gleichzeitiger präziser Zonensteuerung ermöglichen.
Das System sollte eine schnelle Alarmauslösung, sofortige Wiedergabe von Notfallmeldungen und die Übernahme durch den Live-Operator bei sich ändernden Bedingungen unterstützen. Dies ist besonders wichtig in unterirdischen Räumen, in denen die Evakuierungszeit möglicherweise begrenzt ist.
Aufgezeichnete Ansagen, Notrufe, Alarmprotokolle und Operatoraktionen helfen bei der Nachbereitung, Schulung und Kommunikationsnachvollziehbarkeit in sicherheitskritischer unterirdischer Infrastruktur.
Eine gute PAGA-Lösung für unterirdische Versorgungstunnel dreht sich nicht nur um die Übertragung von Schall. Es geht darum, den Betreibern eine verlässliche Möglichkeit zu geben, Menschen in beengten Untertageumgebungen zu warnen, zu führen, zu koordinieren und mit ihnen zu kommunizieren.
Becke Telcom konzentriert sich auf industrielle Kommunikationslösungen für raue und risikoreiche Umgebungen. In unterirdischen Versorgungstunneln ist die PAGA-Lösung darauf ausgelegt, sowohl die routinemäßige O&M-Kommunikation als auch die Notfallreaktion über eine einheitliche und skalierbare Architektur zu unterstützen.
Die Lösung kann öffentliche Beschallung, allgemeinen Alarm, Notfall-Gegensprechanlagen, Industrietelefonie, SIP-Kommunikation, verteilte Lautsprechersysteme und die Koordination mit dem Kontrollzentrum in einer einzigen, verwaltbaren Plattform integrieren. Dies hilft Tunnelbetreibern, die Effizienz der Sprachkommunikation zu verbessern, eine stärkere Bereichskontrolle zu erhalten und einen sichereren Untertagebetrieb zu unterstützen.
Einheitliche Architektur für Beschallung, Alarm, Gegensprechfunktion, Telefonie und Koordination
Flexible zonenbasierte Kommunikation für Korridore, Kammern, Schächte und Kontrollbereiche
Unterstützung der Integration mit Brandmelde-, Gaswarne-, Lüftungs-, CCTV- und SCADA-Systemen
Zuverlässiges Kommunikationsdesign für feuchte, beengte und wartungsintensive Untertageumgebungen
Skalierbare Bereitstellung für kommunale, Campus-, industrielle oder infrastrukturelle Versorgungstunnelprojekte
Für Betreiber von Versorgungstunneln, EPC-Auftragnehmer, kommunale Infrastrukturmanager und Systemintegratoren bietet eine professionelle PAGA-Lösung einen Mehrwert sowohl im täglichen Untertagemanagement als auch in der Notfallkontrolle.
Verbesserte Effizienz der O&M-Sprachkommunikation unter Tage
Unterstützung einer einheitlichen Verwaltung von Routinebeschallung und Notfallalarm
Erhöhte Reaktionsgeschwindigkeit bei Gas-, Feuer-, Überflutungs- und Evakuierungsszenarien
Stärkere Koordination zwischen Kontrollzentren und Feldpersonal
Reduzierung von Verzögerungen, Verwirrung und verpassten Anweisungen in unterirdischen Räumen
Unterstützung eines sichereren und besser steuerbaren Betriebs von Versorgungstunneln
Eine PAGA-Lösung für unterirdische Versorgungstunnel ist ein wesentlicher Bestandteil der modernen Sicherheitskommunikation für unterirdische Infrastrukturen. In Umgebungen, in denen beengte Platzverhältnisse, lange Evakuierungswege, atmosphärische Risiken und eingeschränkte Sicht die Kommunikationsqualität beeinträchtigen, bietet eine einheitliche Plattform für Beschallung, Personenruf und allgemeinen Alarm eine zuverlässigere Möglichkeit, sowohl Routinearbeiten als auch die Reaktion auf anomale Ereignisse zu unterstützen.
Durch die Kombination von Routinebeschallung, zonalem Ruf, allgemeinem Alarm, bidirektionaler Notfallkommunikation, Live-Sprachbefehl und der Integration mit Brandmelde-, Gaswarne-, Lüftungs- und SCADA-Systemen in einer koordinierten Architektur können Betreiber von Versorgungstunneln die Kommunikationseffizienz verbessern, Sicherheitsverfahren stärken und einen unterirdischen Sprachrahmen schaffen, der besser für komplexe O&M-Umgebungen geeignet ist.
Es ist ein integriertes Kommunikationssystem, das Beschallung, Personenruf und allgemeinen Alarm kombiniert, um die Routinebeschallung, bereichsbezogene Sprachkommunikation und Notfallwarnungen in unterirdischen Versorgungskorridoren und -kammern zu unterstützen.
Weil Untertagepersonal bei anormalen Ereignissen lokale Bedingungen melden, Hilfe anfordern oder direkt Anweisungen erhalten muss. Die bidirektionale Kommunikation verbessert die Reaktionsgeschwindigkeit und die Situationsklarheit.
Ja. Die Lösung kann Evakuierungsanweisungen über voraufgezeichnete Meldungen oder Live-Ansagen des Operators geben, abhängig vom Ereignis und der Tunnelbetriebsanweisung.
Ja. Sie kann mit Brandmelde-, Gaswarne-, Lüftungssteuerungen, CCTV, Zugangskontrolle, SCADA und Telefonieplattformen integriert werden, um eine koordiniertere Untertagekommunikation und -reaktion zu ermöglichen.
