Umspannwerke von Windparks sind kritische Knotenpunkte in der Kette der erneuerbaren Energien. Sie sammeln Strom von mehreren Turbinen, transformieren die Spannung hoch, koordinieren Schutz- und Steuerungsfunktionen und verbinden den Windpark mit dem übergeordneten Netz. Obwohl diese Anlagen kleiner sind als viele konventionelle Kraftwerke, sind ihre Kommunikationsanforderungen hochspezialisiert. Betreiber müssen eine klare Sprachkommunikation über Transformatorenfelder, Schaltanlagenräume, Betriebsgebäude, Kabelkeller, Relaischutzräume und Außendienstbereiche aufrechterhalten und gleichzeitig Fernbetrieb, Sicherheitsmanagement und Notfallreaktion unterstützen.
Ein professionelles PAGA-System kombiniert öffentliche Beschallung, Personenruf und allgemeinen Alarm zu einer einheitlichen Kommunikationsplattform. In Umspannwerken von Windparks hilft dieses System den Betreibern, Routinehinweise, Arbeitskoordinationsnachrichten, bereichsspezifische Anweisungen, Notfallwarnungen und Evakuierungsanweisungen über eine strukturierte und zentralisierte Spracharchitektur auszugeben. Anstatt auf voneinander getrennte Lautsprecher, Telefone oder lokale Warngeräte angewiesen zu sein, erhält der Standort eine koordinierte Plattform für den täglichen Betrieb und die Behandlung von abnormalen Ereignissen.
Becke Telcom bietet industrielle Kommunikationslösungen für anspruchsvolle und sicherheitskritische Umgebungen. Für Umspannwerke von Windparks kann die Lösung PAGA, Industrietelefone, SIP-Kommunikation, Notfall-Gegensprechanlagen, Einsatzlenkung und die Anbindung von Drittsystemen in ein skalierbares, umspannwerksweites Kommunikationsnetz integrieren, das sowohl lokales Personal als auch entfernte Kontrollteams unterstützt.
Umspannwerke von Windparks arbeiten nach einem anderen Kommunikationsmodell als viele traditionelle Industrieanlagen. Sie befinden sich oft in abgelegenen oder halb-abgelegenen Umgebungen, werden zunehmend über zentralisierte SCADA- und Umspannwerksautomatisierungsplattformen verwaltet und haben möglicherweise nur begrenztes Personal vor Ort während des Normalbetriebs. Gleichzeitig enthalten sie hochwertige elektrische Betriebsmittel und erfordern eine strukturierte Sicherheitskommunikation für Schalthandlungen, Wartungskoordination, Kontrolle von Sperrbereichen und Reaktion auf anormale Ereignisse.
Die Routinekommunikation ist auch an Standorten mit geringem Personalaufkommen wichtig. Betreiber müssen möglicherweise Wartungspläne bekannt geben, Arbeitsantritte autorisieren, vor Schalthandlungen warnen, Inspektionsaufgaben koordinieren oder das Personal über vorübergehende Zugangsbeschränkungen informieren. Im Notfall muss die Kommunikationsplattform schnell einen allgemeinen Alarm, eine Gerätefehlerwarnung, Evakuierungsanweisungen und eine Live-Sprachführung aus der örtlichen Warte oder einem Fernbedienzentrum unterstützen. Diese Anforderungen machen ein einfaches Lautsprechersystem unzureichend. Ein Windpark-Umspannwerk benötigt eine organisiertere und integrierte Lösung.
Abgelegene oder nur gering besetzte Betriebsumgebungen
Kritische elektrische Betriebsmittel konzentriert auf einer begrenzten Standortfläche
Bedarf sowohl an lokaler Steuerung als auch an Unterstützung des Fernbetriebs
Innen- und Außenkommunikationszonen mit unterschiedlichen akustischen Bedingungen
Anforderung an Routineansagen und Notfallalarm auf einer Plattform
Notwendigkeit der Integration mit SCADA, Umspannwerksautomatisierung, CCTV, Telefonie und Brandmeldesystemen
In Umspannwerken von Windparks liegt der Wert der Kommunikation in einer klaren, kontrollierten und rechtzeitigen Sprachübermittlung, die sowohl die täglichen Wartungsarbeiten als auch die schnelle Notfallreaktion unterstützt.

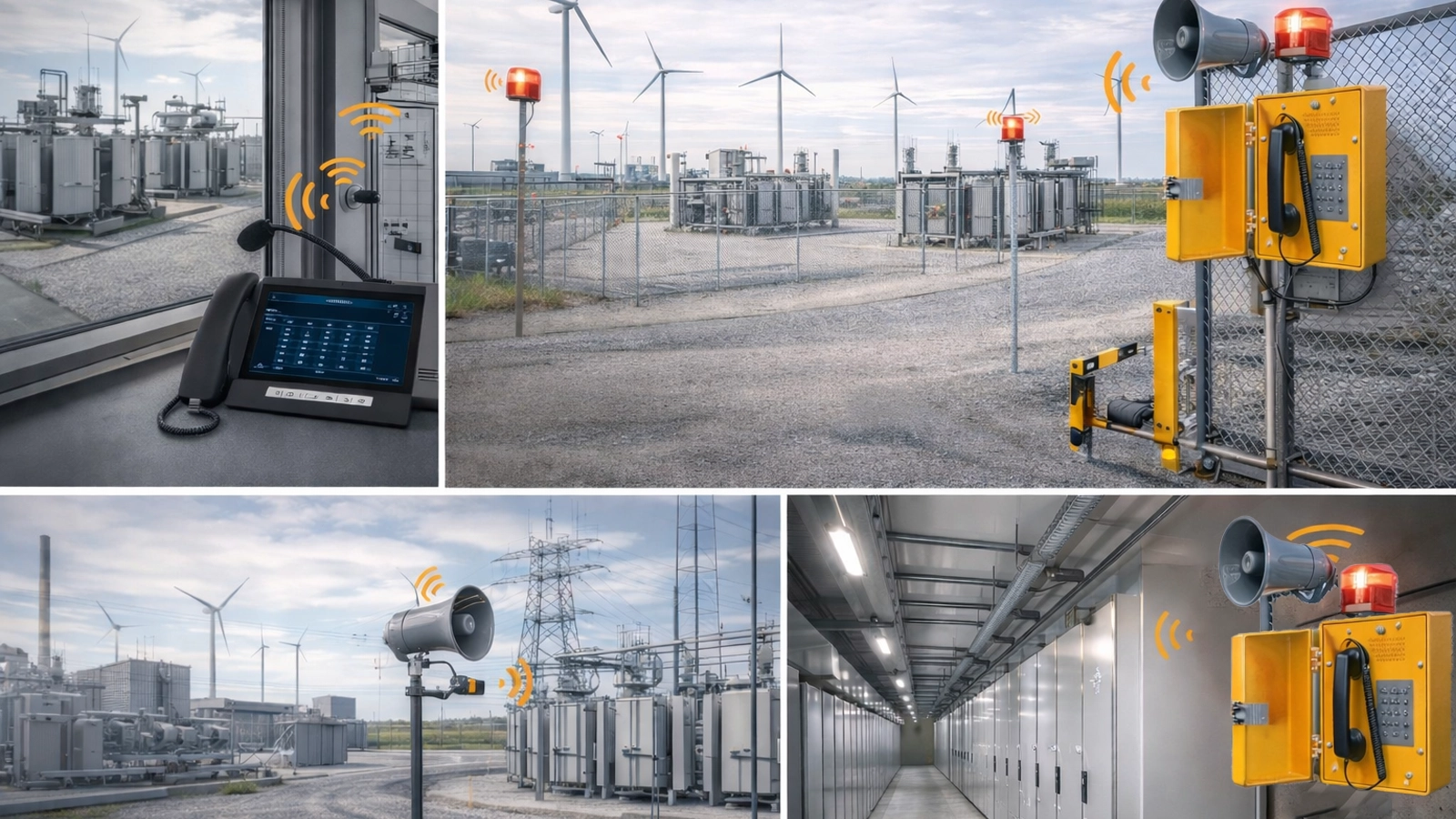

Das PAGA-System dient als zentrales Sprachkommunikationsbackbone für den Routinebetrieb des Umspannwerks und die Notfallreaktion. Es unterstützt die öffentliche Beschallung im Routinebetrieb, den zonenselektiven Ruf, die Aktivierung des allgemeinen Alarms, voraufgezeichnete Notfallmeldungen und Live-Ansagen des Operators auf dem gesamten Gelände. In der praktischen Anwendung trägt es dazu bei, dass die richtige Anweisung mit der richtigen Priorität am richtigen Ort ankommt.
Für moderne Windenergieprojekte ist die PAGA-Plattform am effektivsten, wenn sie als Teil der umfassenderen Umspannwerkskommunikations- und -steuerungsumgebung betrachtet wird. Sie kann zusammen mit Industrietelefonen, SIP-Endgeräten, CCTV, Brandmeldesystemen, Zugangskontrollen, Umspannwerksautomatisierung und SCADA-Plattformen für Windparks arbeiten. Dieses integrierte Design hilft lokalen Feldteams und Fernbedienern, sowohl auf Routinearbeiten als auch auf anormale Ereignisse effizienter zu reagieren.
Die zentrale Steuerplattform verwaltet Zonendefinitionen, Audiowege, Ansagepläne, Alarmlogik, Ereignisverarbeitung und Systemüberwachung. Sie wird typischerweise im Betriebsgebäude, im örtlichen Bedienraum oder im Kommunikationsschrank des Standorts installiert. Für Projekte, die eine höhere Verfügbarkeit erfordern, kann die Steuerungsebene redundant ausgelegt werden, um die Dienstkontinuität zu verbessern.
Rufkonsolen ermöglichen autorisiertem Personal, Live-Ansagen in eine Zone, mehrere Zonen oder im gesamten Umspannwerk zu machen. Operator-Arbeitsplätze können auch die Ereignisprüfung, Alarmbearbeitung, Rufüberwachung und Kommunikationsverwaltung unterstützen. Diese Endgeräte sind sowohl für die Routinekoordination als auch für die Notfall-Sprachbefehlsgebung nützlich.
Die Audioausgabeebene umfasst Industrieverstärker und verteilte Lautsprecher. Außenlautsprecher vom Typ Horn eignen sich typischerweise für Transformatorenfelder, Zufahrtswege zum Schaltfeld und Betriebsstraßen, während Innenlautsprecher in Betriebsgebäuden, GIS-Räumen, Fluren und Technikräumen verwendet werden können. Eine gute Zonenplanung verbessert die Hörbarkeit und begrenzt unnötige Störungen zwischen nicht zusammenhängenden Bereichen.

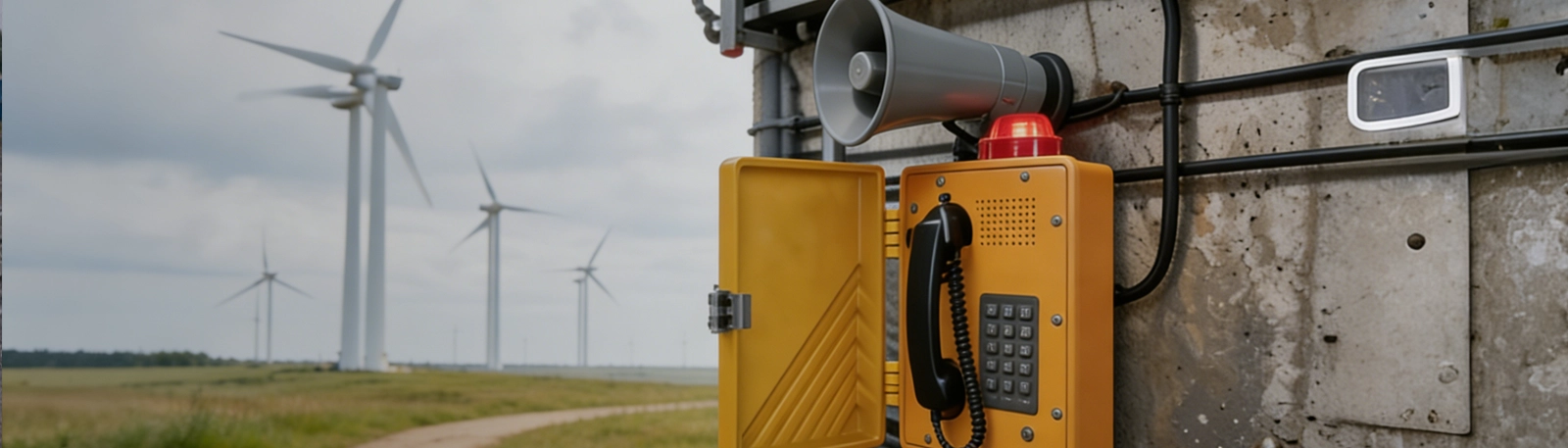

Notfall-Kommunikationsendpunkte wie Industrietelefone, SIP-Telefone oder Gegensprech-Terminals können in Betriebsgebäuden, Elektroräumen, Wartungszonen, Kabelkellern und ausgewählten Außenpositionen installiert werden. Diese Geräte unterstützen die direkte Sprachkommunikation zwischen Feldpersonal und dem lokalen oder entfernten Kontrollzentrum.
Das System kann Live-Ansagen, Rufsitzungen, Alarmauslösungen und ausgewählte Operatoraktionen aufzeichnen. Diese Aufzeichnungen unterstützen die Betriebsüberprüfung, Wartungsanalyse, Schulung und Kommunikationsrückverfolgbarkeit.
Schnittstellenmodule ermöglichen es der PAGA-Plattform, sich mit SCADA, Umspannwerksautomatisierung, Brandmeldesystemen, CCTV, Zugangskontrolle, Industrietelefonie, SIP-Kommunikationsplattformen und Einsatzwerkzeugen zu verbinden. Dies hilft dem Kommunikationssystem, auf reale Standortereignisse zu reagieren, anstatt als isolierte Audioebene zu arbeiten.
| Komponente | Hauptfunktion | Typische Platzierung |
|---|---|---|
| Zentrale Steuerplattform | Zonenverwaltung, Audiowege, Prioritätssteuerung, Systemüberwachung | Betriebsgebäude, Bedienraum, Kommunikationsschrank |
| Rufkonsole | Live-Ansagen, zonenselektiver Ruf, Notfall-Sprachbefehl | Leitstand, lokale Arbeitsstation, Fernbedienposition |
| Industrieverstärker und Lautsprecher-Netzwerk | Routinebeschallung, Warnausgabe, Nachrichtenübermittlung des allgemeinen Alarms | Transformatorenfeld, GIS-Raum, Servicekorridor, Außenzugangsbereich |
| Notfall-Kommunikationsendgerät | Direkte Sprachkommunikation und Meldung von Vorfällen | Betriebsgebäude, Technikraum, Kabelkeller, Servicepunkt |
| Schnittstellenmodul | Integration mit SCADA, Automatisierung, CCTV, Brandmeldung und Telefonie | Systemebene, Geräteraum, Steuerplattform |
Das System unterstützt die alltägliche Sprachkommunikation für den normalen Betrieb und die Wartung. Typische Anwendungen umfassen Arbeitshinweise, Sicherheitserinnerungen, Ansagen über Schaltaktivitäten, Inspektionskoordination, Auftragnehmerführung und allgemeine Umspannwerksinformationen. Selbst an Standorten mit geringer Personalstärke trägt diese Funktion zur Verbesserung der Kommunikationsdisziplin und Betriebsklarheit bei.

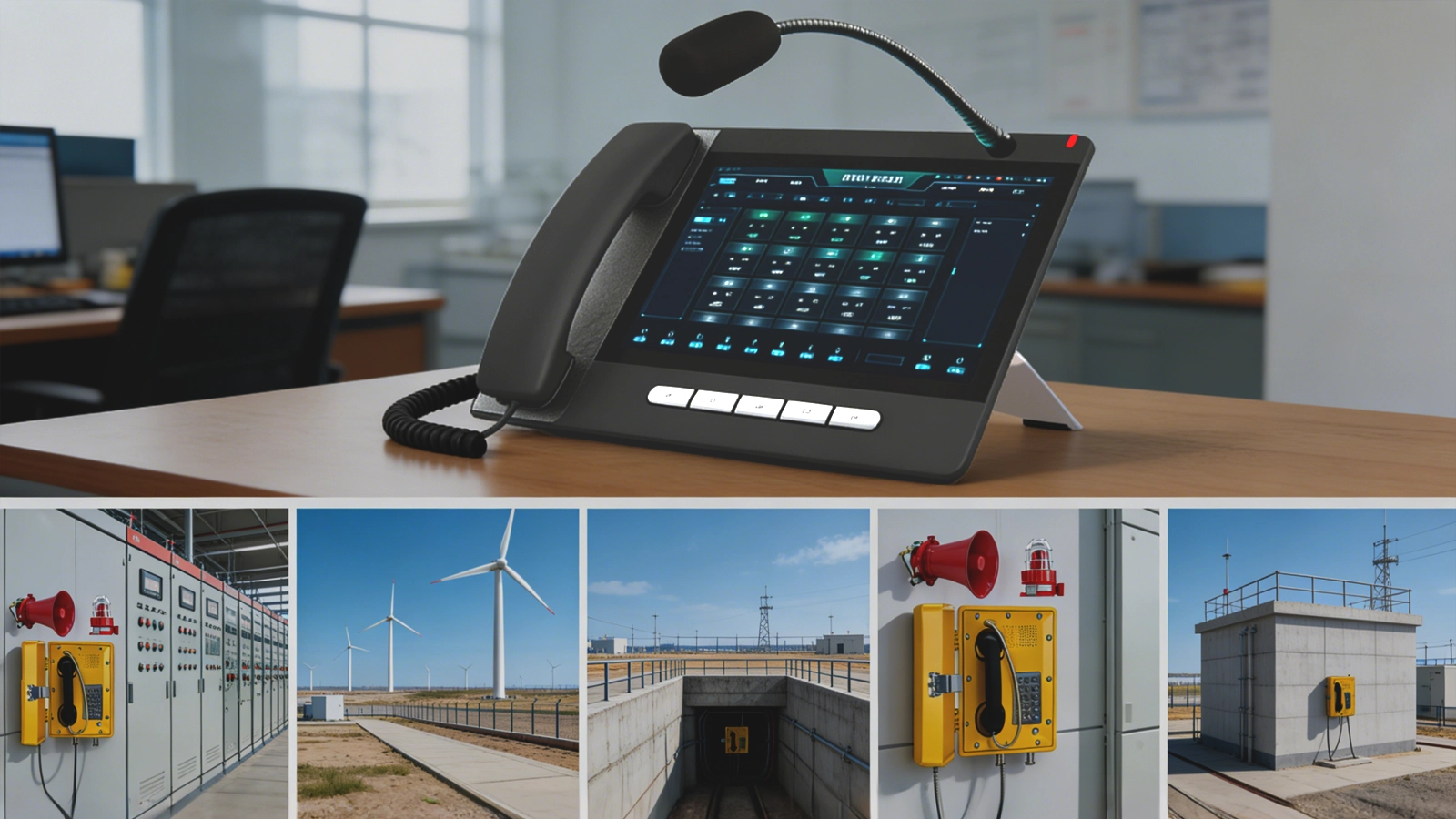

Umspannwerke von Windparks benötigen eine gezielte Kommunikation anstelle einer unnötigen standortweiten Beschallung. Die Lösung unterstützt den bereichsbasierten Ruf, sodass Betreiber die richtige Nachricht nur an den relevanten Standort senden können. Dies verbessert die Effizienz und reduziert Störungen in nicht zusammenhängenden Arbeitsbereichen.
Typische Beschallungs- und Rufzonen können umfassen:
Hauptleitwarte
Lokaler Bedienraum
Transformatorenfeld
GIS- oder Schaltanlagenraum
Relaischutzraum
Kabelkeller oder -graben
Hilfsenergieraum
Außenzugangs- und Servicebereich
Notfallsammelpunkt
Wenn ein schwerwiegendes Ereignis eintritt, kann das System einen standortweiten oder bereichsspezifischen allgemeinen Alarm auslösen. Dieser kann für Feuer, Geräteanomalien, Zugangsbeschränkungen, Notfallanweisungen oder organisierte Evakuierung verwendet werden. Die Fähigkeit zum allgemeinen Alarm ist besonders wichtig in Umspannwerken, da sie den Betreibern hilft, schnell vom Normalbetrieb in einen kontrollierten Reaktionsmodus überzugehen.
Die Lösung unterstützt sowohl voraufgezeichnete Notfallmeldungen als auch Live-Ansagen. Voraufgezeichneter Inhalt bietet eine schnelle und konsistente Kommunikation, während der Live-Ruf es den Betreibern ermöglicht, situationsspezifische Anweisungen zu geben. Übliche Notfall-Sprachinhalte können Evakuierungsanweisungen, Bereichsisolierungshinweise, Gerätefehlerwarnungen, Sperrbereichsmeldungen und Anleitungen zur Notfallreaktion umfassen.
Autorisiertes Personal kann Live-Nachrichten aus dem lokalen Betriebsgebäude oder von einem entfernten Bedienzentrum aus senden, abhängig von der Systemarchitektur und den Projektanforderungen. Dies ist ein großer Vorteil für Windenergieprojekte, bei denen die zentrale Überwachung und der Fernbetrieb immer wichtiger werden. Der Live-Ruf hilft lokalen Technikern und Fernbedienern, sich während Wartungsarbeiten, Schaltarbeiten und anormalen Ereignissen effektiver zu koordinieren.
Das System kann verschiedenen Prioritäten für Routineansagen, Live-Ruf, Notfallkommunikation und Alarmmeldungen zuweisen. Hochpriorer Alarminhalt überschreibt automatisch niederpriore Routineaudio und trägt so dazu bei, dass dringende Anweisungen ohne Verzögerung übermittelt werden.
Ansageaufzeichnungen und Alarmprotokolle können für Audits, Schulungen und Ereignisüberprüfungen gespeichert werden. Wiedergabefunktionen helfen den Betreibern, Kommunikationsmaßnahmen zu bestätigen, die Qualität der Reaktion auf Vorfälle zu bewerten und zukünftige Verfahren zu verbessern.
Die Lösung kann Verstärker, Lautsprecherleitungen, wichtige Endgeräte, Netzwerkverbindungen und wichtige Beschallungszonen überwachen. Die zentrale Zustandsüberwachung verbessert die Wartungseffizienz und unterstützt eine höhere Kommunikationsbereitschaft im gesamten Umspannwerk.
Die Planung der Abdeckung sollte der Umspannwerksgeometrie, der Bedeutung der Betriebsmittel, der Zugangskontrolle, dem Wartungsablauf und dem Design der Evakuierungswege folgen. In Umspannwerken von Windparks sollte die Kommunikationsabdeckung auf die Bereiche fokussiert sein, in denen Menschen arbeiten, wo das elektrische Risiko konzentriert ist und wo möglicherweise sofort Notfallanweisungen übermittelt werden müssen.
Die typische Innenausstattung umfasst die Hauptleitwarte, den lokalen Bedienraum, den Relaischutzraum, den Kommunikationsraum, den Servicekorridor und andere technische Räume. Diese Bereiche benötigen sowohl die routine Betriebskommunikation als auch die Alarmmeldungsübermittlung.
Die Außenausstattung umfasst oft das Transformatorenfeld, den Bereich der Außenschaltanlage, die Zugangswege zu den Betriebsmitteln und die Betriebswege. Diese Bereiche profitieren von einer robusten Lautsprecherabdeckung, die sowohl die Arbeitskoordination als auch die Notfallwarnung unterstützt.
Kabelkeller, Gräben, Hilfsenergieräume, Wartungszonen und kontrollierte Zugangsabschnitte profitieren ebenfalls von einer strukturierten Kommunikationsunterstützung. Dies sind Bereiche, in denen gezielte Anweisungen und direkte Kommunikation während der Wartung oder der Behandlung von Vorfällen besonders wertvoll sein können.
| Einsatzbereich | Hauptkommunikationsbedarf | Empfohlene Systemfunktion |
|---|---|---|
| Betriebsgebäude / Bedienraum | Zentrale Überwachung, Routinekoordination, Notfall-Sprachbefehl | Rufkonsole, Überwachung, Ereignisbehandlung |
| Transformatorenfeld | Arbeitsanweisung, Warnhinweis, Notfallführung | Außenbeschallungsabdeckung und prioritäre Alarmübermittlung |
| GIS- / Schaltanlagenraum | Gezielte operative Nachrichtenübermittlung und Notfallkommunikation | Zonale öffentliche Beschallung und Live-Ruf |
| Relaischutz- / Technikraum | Wartungskoordination, Meldung von Sperrbereichen | Bereichsruf und Kommunikationsunterstützung |
| Kabelkeller / Hilfsraum | Inspektionsunterstützung, lokale Warnung, Notfallanweisung | Verteilte Sprachabdeckung und verknüpfte Alarmmeldungen |
| Notfallsammelpunkt | Personalführung und organisierte Evakuierungsnachrichten | Prioritäre Sprachbeschallung und Alarmausgabe |
Eine der wichtigsten Eigenschaften einer PAGA-Lösung für Windpark-Umspannwerke ist ihre Fähigkeit zur Integration mit digitalen Steuerungs- und Überwachungssystemen. Umspannwerke von Windparks arbeiten zunehmend in einer einheitlichen Umgebung, die SCADA, Umspannwerksautomatisierung, Fernüberwachung, Videoüberwachung und Betriebskommunikationswerkzeuge umfasst. Die PAGA-Plattform sollte sich natürlich in diese Architektur einfügen.
SCADA-Integration: Kommunikationsaktionen können betrieblichen Ereignissen, Alarmen und Arbeitsabläufen der Fernüberwachung folgen.
Integration der Umspannwerksautomatisierung: Standortalarme und Zustandsbedingungen können strukturierte Sprachkommunikationsaktionen auslösen.
Integration der Brandmeldeanlage: Notfallmeldungen können automatisch in betroffenen Zonen aktiviert werden.
CCTV-Integration: Betreiber können die Standortbedingungen visuell überprüfen, während sie Ansagen machen.
Integration der Zugangskontrolle: bereichsbasierte Nachrichten können Verfahren für eingeschränkten Zutritt und vorübergehende Isolierung unterstützen.
SIP-Telefonie-Integration: Sprachkommunikation kann sich in ein breiteres lokales oder entferntes Betriebsnetzwerk ausdehnen.
Wenn beispielsweise in einem bestimmten elektrischen Bereich ein Brand- oder Gerätealarm ausgelöst wird, kann das System eine zonenspezifische Warnung aktivieren, die Warte benachrichtigen und es lokalen oder entfernten Betreibern ermöglichen, Live-Folgeanweisungen zu geben. Dies schafft einen koordinierteren Kommunikationsfluss zwischen Überwachungs-, Steuerungs- und Reaktionsfunktionen.
Die Kommunikationsplattform sollte an Standorten gut funktionieren, die lokalen Wartungszugang mit Fernüberwachung oder Fernsteuerung kombinieren. Dies erfordert ein Design, das sowohl die Interaktion mit dem lokalen Bediener als auch die zentrale Koordination unterstützt.
Umspannwerksumgebungen erfordern eine genaue Bereichskontrolle. Die Lösung sollte klar definierte Beschallungszonen unterstützen, damit Betreiber präzise kommunizieren können, ohne unnötige Störungen zu verursachen.
Da Umspannwerke von Windparks oft Betriebsgebäude und Außenelektroanlagen kombinieren, sollte das System eine zuverlässige Kommunikation unter verschiedenen Umwelt- und Akustikbedingungen unterstützen.
Für kritische Standorte kann eine redundante Auslegung der Steuerungsrechner, Netzwerkpfade, Stromversorgung und Verstärkerressourcen die Verfügbarkeit verbessern und die Auswirkungen von Einzelfehlern verringern.
Das System sollte eine schnelle Alarmauslösung, sofortige Wiedergabe von Notfallmeldungen und die Übernahme durch den Live-Operator bei sich ändernden Bedingungen unterstützen. Dies verbessert die Reaktionsgeschwindigkeit bei anormalen Ereignissen.
Aufgezeichnete Ansagen, Alarmprotokolle und Kommunikationsereignisse helfen bei der Überprüfung, Schulung und betrieblichen Rückverfolgbarkeit, was besonders an abgelegenen oder schwach besetzten Standorten wertvoll ist.
Eine gute PAGA-Lösung für Umspannwerke von Windparks ist nicht nur ein Beschallungswerkzeug. Sie ist ein strukturierter Sprachkommunikationsrahmen, der eine sicherere Wartung, klarere Steuerung und schnellere Notfallreaktion unterstützt.
Becke Telcom konzentriert sich auf industrielle Kommunikationslösungen für anspruchsvolle und hochzuverlässige Umgebungen. In Umspannwerken von Windparks ist die PAGA-Lösung darauf ausgelegt, sowohl die Routinekommunikation vor Ort als auch die Notfallreaktion über eine einheitliche und skalierbare Architektur zu unterstützen.
Die Lösung kann öffentliche Beschallung, allgemeinen Alarm, Industrietelefonie, Notfall-Gegensprechanlagen, SIP-Kommunikation, verteilte Lautsprechersysteme und die Koordination mit dem Kontrollzentrum in einer einzigen, verwaltbaren Plattform integrieren. Dies hilft den Betreibern von Windkraftanlagen, die Kommunikationseffizienz zu verbessern, eine stärkere Bereichskontrolle aufrechtzuerhalten und einen sichereren und organisierteren Umspannwerksbetrieb zu unterstützen.
Einheitliche Architektur für Beschallung, Alarm, Telefonie, Gegensprechanlage und Koordination
Flexible zonale Kommunikation für Transformatorenfelder, GIS-Räume und Betriebsgebäude
Unterstützung der Integration mit SCADA, Automatisierung, Brandmeldung, CCTV und SIP-Systemen
Zuverlässiges Kommunikationsdesign für abgelegene und kritische elektrische Standorte
Skalierbare Bereitstellung für Onshore- oder Offshore-Windpark-Umspannwerksumgebungen
Für Windkraftentwickler, EPC-Auftragnehmer, Betreiber und Systemintegratoren bietet eine professionelle PAGA-Lösung einen Mehrwert sowohl in der betrieblichen Effizienz als auch im Sicherheitsmanagement.
Verbesserte Sprachkommunikationseffizienz im gesamten Umspannwerk
Unterstützt eine einheitliche Verwaltung von Routinebeschallung und Notfallalarm
Erhöhte Reaktionsgeschwindigkeit bei Gerätefehlern und Evakuierungsszenarien
Stärkere Koordination zwischen Feldteams und Fernbedienern
Reduzierung von Verzögerungen, Verwirrung und verpassten Anweisungen in kritischen Standortbereichen
Unterstützt einen sichereren und besser beherrschbaren Betrieb von Windpark-Umspannwerken
Eine PAGA-Lösung für Umspannwerke von Windparks ist ein wichtiger Bestandteil der modernen Umspannwerkskommunikation und Sicherheitsunterstützung. In Umgebungen, in denen Fernbetrieb, kritische elektrische Betriebsmittel, kontrollierter Zugang und Notfallbereitschaft die Kommunikationsanforderungen beeinflussen, bietet eine einheitliche Plattform für Beschallung, Personenruf und allgemeinen Alarm eine zuverlässigere Möglichkeit, sowohl Routinearbeiten als auch die Reaktion auf anormale Ereignisse zu unterstützen.
Durch die Kombination von Routinebeschallung, zonenselektivem Ruf, allgemeinem Alarm, Live-Sprachbefehl und der Integration mit SCADA und Umspannwerksautomatisierung in einer koordinierten Architektur können Windparkbetreiber die Kommunikationseffizienz verbessern, die Standortsicherheit erhöhen und einen umspannwerksweiten Sprachrahmen aufbauen, der besser für moderne Windenergieprojekte geeignet ist.
Es ist ein integriertes Kommunikationssystem, das öffentliche Beschallung, Personenruf und allgemeinen Alarm kombiniert, um die Routinebeschallung, bereichsbezogene Sprachkommunikation und Notfallwarnung im gesamten Umspannwerk zu unterstützen.
Der zonenselektive Ruf ermöglicht es den Betreibern, die richtige Nachricht an den richtigen Bereich zu senden, z. B. an das Transformatorenfeld, den GIS-Raum oder das Betriebsgebäude, ohne nicht zusammenhängende Arbeitsbereiche zu stören.
Ja. Die Lösung kann so ausgelegt werden, dass sie den lokalen Betrieb und die Fernkoordination unterstützt, was besonders für moderne Windenergieprojekte mit zentraler Überwachung nützlich ist.
Ja. Sie kann mit SCADA, Umspannwerksautomatisierung, Brandmeldung, CCTV, SIP-Telefonie und anderen Kommunikations- oder Überwachungsplattformen für einen koordinierteren Standortbetrieb integriert werden.
