In der Industriekommunikation, Automatisierung, im Bahnverkehr, in medizinischen Geräten, maritimen Systemen und robusten Feldgeräten ist ein Steckverbinder nicht nur ein kleines Zubehörteil. Er beeinflusst direkt die Signalstabilität, Leistungsübertragung, Gerätezuverlässigkeit, Wartungseffizienz und die langfristige Systemleistung. Luftfahrtsteckverbinder, auch Rundsteckverbinder genannt, werden in anspruchsvollen Umgebungen breit eingesetzt, weil sie eine sichere mechanische Verriegelung, stabilen elektrischen Kontakt und starken Umweltschutz bieten.

Der Name „Luftfahrtsteckverbinder“ stammt aus der militärischen Flugzeugfertigung der 1930er Jahre. Diese Steckverbinder wurden ursprünglich für Luftfahrtanwendungen entwickelt, bei denen Vibrationen, begrenzter Bauraum, Signalsicherheit und harte Betriebsbedingungen eine zuverlässigere Verbindungsmethode erforderten. Heute wird das gleiche Konzept breit in industrieller Automatisierung, Kommunikation, militärischer Ausrüstung, Medizintechnik, Bahnsystemen und Außenprojekten eingesetzt.

Warum robuste Steckverbinder in Industriesystemen wichtig sind

Viele Industrieprojekte umfassen Geräte in Außenbereichen, Technikräumen, Fahrzeugen, Produktionslinien, Transportsystemen, Schaltschränken und rauen Feldumgebungen. Gewöhnliche Steckverbinder können sich nach langfristiger Einwirkung von Vibration, Staub, Wasser, Temperaturwechseln und wiederholtem Stecken lösen, korrodieren, beschädigt werden oder instabil arbeiten.

Ein Luftfahrtsteckverbinder ist darauf ausgelegt, diese praktischen Probleme zu lösen. Seine runde Struktur, der Verriegelungsmechanismus, das abgedichtete Gehäuse und das hochwertige Kontaktdesign schaffen eine zuverlässigere Verbindung zwischen Geräten, Kabeln, Sensoren, Steuerungsmodulen, Funkgeräten, Gateways und industriellen Endgeräten.

Für Systemintegratoren bedeutet dies weniger Verbindungsfehler, einfachere Wartung und bessere Langzeitzuverlässigkeit. In Projekten, in denen Kommunikationsunterbrechung oder Signalverlust Sicherheit und Betrieb beeinflussen können, wird die Steckverbinderqualität Teil des gesamten Systemdesigns.

Struktur des Steckverbinders und grundlegende Funktionslogik

Ein Luftfahrtsteckverbinder besteht normalerweise aus Stecker, Buchse, Kontaktstiften, Gehäuse, Verriegelungsstruktur, Dichtungselementen und Kabelanschlussteilen. Die Kontaktstifte übertragen Leistung, Daten, Steuersignale oder Audiosignale. Das Gehäuse schützt die internen Kontakte und sorgt für mechanische Festigkeit.

Da Luftfahrtsteckverbinder häufig rund sind, werden sie auch Rundsteckverbinder genannt. Sie können mit unterschiedlichen Pinzahlen, Größen, Kontaktlayouts, Materialien und Schutzarten ausgelegt werden. Einige Steckverbinder dienen der Niederspannungssignalübertragung, andere der Stromversorgung, Datenübertragung, Funkanbindung, Steuerung oder kombinierten Leistungs- und Signalanwendungen.

Die Verbindung erfolgt normalerweise durch korrektes Ausrichten von Stecker und Buchse, Einstecken des Steckverbinders und mechanisches Verriegeln. Diese Verriegelung hilft, unbeabsichtigtes Trennen durch Vibration, Zug oder Bewegung zu vermeiden.

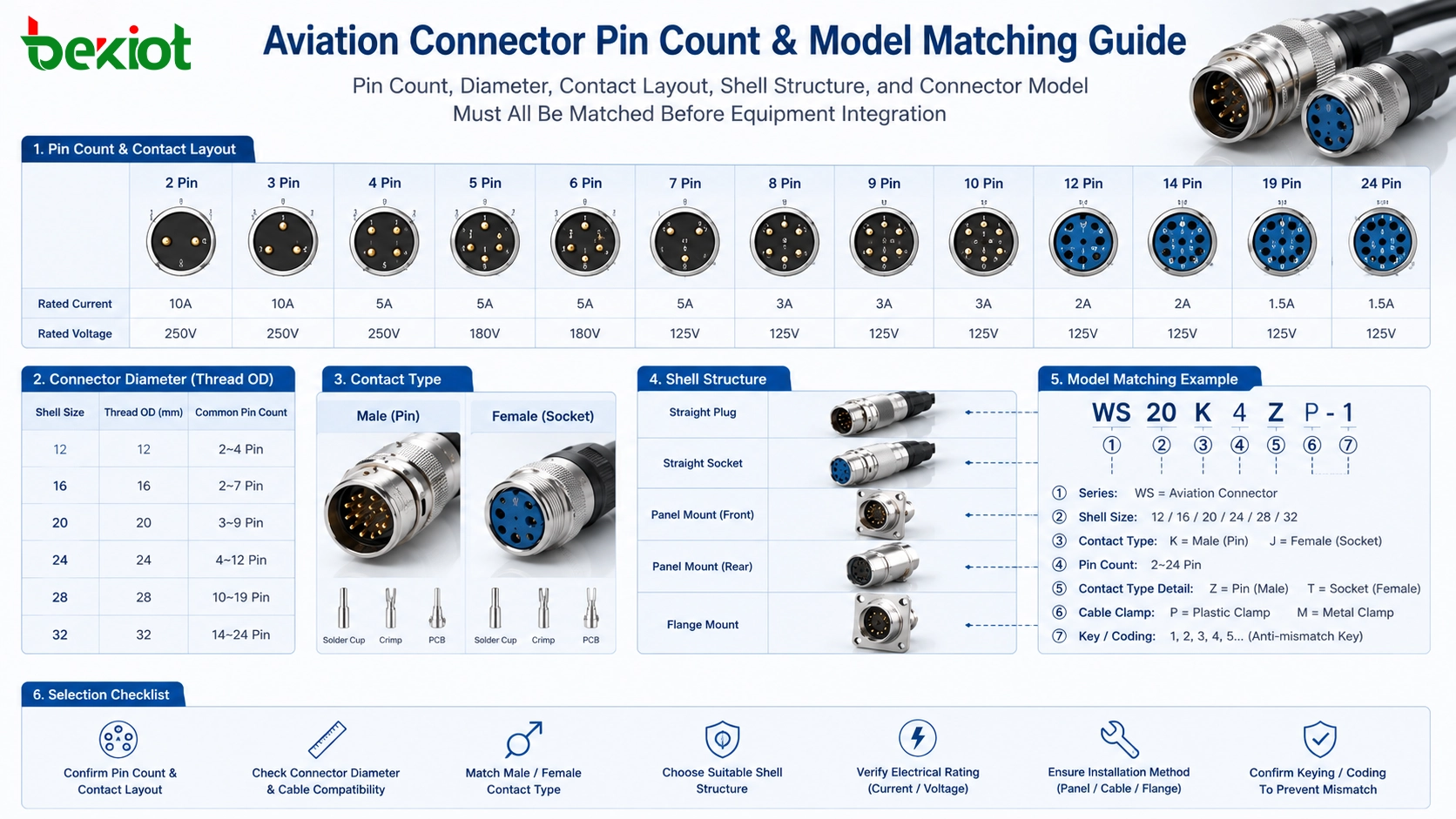

Die Pinzahl ist wichtig, aber nicht der einzige Faktor

Luftfahrtsteckverbinder können nach der Anzahl der Adern oder Pins klassifiziert werden. Häufige Beispiele sind 2-polige, 3-polige, 4-polige und 9-polige Steckverbinder, während einige industrielle Steckverbinder deutlich mehr Kontaktpunkte besitzen. Die richtige Pinzahl muss zur Geräteschnittstelle und zu den erforderlichen Signalfunktionen passen.

Beispielsweise kann ein Funkgateway, ein Kommunikationsterminal, eine Steuerbox oder ein Industriegerät einen 9-poligen Luftfahrtsteckverbinder für Audio, Steuerung, Stromversorgung oder Signalzugang verwenden. Es reicht jedoch nicht, den Steckverbinder nur nach der Pinzahl auszuwählen. Auch wenn zwei Steckverbinder beide 9-polig sind, können sie sich in Durchmesser, Pinanordnung, Gehäusegröße, Verriegelungsmethode und Fertigungsstandard unterscheiden.

Für die Projektauslieferung muss das genaue Steckverbindermodell bestätigt werden. Nur die gleiche Pinzahl kann zu Installationsfehlern, schlechtem Kontakt oder inkompatibler Kabelkonfektion führen. Dies ist ein wichtiges Detail beim Entwurf kundenspezifischer Kabel oder beim Austausch von Steckverbindern in Projekten der Industriekommunikation.

Standards und Bauformen in Projekten

Luftfahrtsteckverbinder können nach verschiedenen Standards und Designfamilien gefertigt werden. Einige folgen DIN-bezogenen deutschen Normen, andere werden nach militärischen Spezifikationen wie MIL-Spec entwickelt. Der Standard beeinflusst mechanische Abmessungen, Kontaktlayout, Verriegelungsstruktur, Materialanforderungen und Anwendungseignung.

In realen Projekten sollte der Steckverbinderstandard nach Geräteschnittstelle, Umgebungsbedingungen, Kabeltyp, Signaltyp, Einbauraum und Wartungsmethode ausgewählt werden. Mikro-Luftfahrtsteckverbinder können für kompakte Geräte geeignet sein, während größere Steckverbinder für höhere Ströme, mehr Kontakte oder robuste Außenanwendungen erforderlich sein können.

Deshalb sollte die Steckverbinderbestätigung früh in die Projektplanung aufgenommen werden. Wird der Steckverbinder bis zur Installation ignoriert, kann das Projekt mit Kabelinkompatibilität, verzögerter Inbetriebnahme, zusätzlichen Anpassungskosten oder unzuverlässigem Feldeinsatz konfrontiert werden.

Stabile mechanische und elektrische Verbindung

Ein großer Vorteil von Luftfahrtsteckverbindern ist ihre zuverlässige mechanische und elektrische Verbindung. Die Kontaktpunkte bestehen häufig aus korrosionsbeständigen Materialien, und einige Kontakte nutzen Vergoldung oder andere Oberflächenbehandlungen, um gute elektrische Eigenschaften zu erhalten.

Dies ist wichtig für Geräte, die über lange Zeit eine stabile Signalübertragung benötigen. Schlechter Kontakt kann unterbrochenes Audio, instabile Datenübertragung, Steuerungsfehler, Stromunterbrechung oder Systemalarme verursachen. Ein hochwertiger Luftfahrtsteckverbinder reduziert diese Risiken durch konstanten Kontaktdruck und Schutz des Kontaktbereichs vor Umweltschäden.

Für Kommunikationsgeräte, Funktechnik, Steuerungssysteme, Sensoren und Automatisierungsterminals verbessert diese stabile Verbindung die Zuverlässigkeit des gesamten Systems, statt nur eine einzelne Kabelschnittstelle zu schützen.

Schutz für raue Umgebungen

Viele Luftfahrtsteckverbinder sind wasser- und staubdicht ausgelegt. Einige Modelle erreichen IP67 oder höhere Schutzarten und eignen sich damit für Außengeräte, Industrieanlagen, Feldkommunikationssysteme, Verkehrsanwendungen und Geräte, die Staub, Feuchtigkeit oder Regen ausgesetzt sind.

In rauen Umgebungen ist die Abdichtung des Steckverbinders besonders wichtig. Wasser oder Staub im Kontaktbereich kann Korrosion, Kurzschlüsse, schlechte Signalqualität oder Geräteausfälle verursachen. Ein geschützter Luftfahrtsteckverbinder reduziert diese Risiken und verbessert die Langzeitstabilität des Geräts.

Auch das Gehäusematerial ist wichtig. Luftfahrtsteckverbinder verwenden häufig starke Metallgehäuse oder hochfeste Kunststoffgehäuse, um mechanische Stöße, Kabelzug, Vibration und anspruchsvolle Installationsumgebungen auszuhalten.

Effizienz bei Installation und Wartung

Luftfahrtsteckverbinder sind nicht nur auf Zuverlässigkeit ausgelegt. Viele Modelle erleichtern auch Installation und Wartung. Schnellverriegelungen, klare Ausrichtungsstrukturen und Stecker-Buchsen-Konzepte helfen Technikern, Geräte effizienter zu verbinden und zu trennen.

Das ist nützlich in Projekten, in denen Geräte regelmäßige Inspektion, Austausch oder Feldwartung benötigen. Statt jedes Mal Gehäuse zu öffnen oder Klemmen neu zu verdrahten, können Techniker den Luftfahrtsteckverbinder trennen, Gerät oder Kabel ersetzen und den Betrieb schneller wiederherstellen.

Bei großen Industrieprojekten kann dies Wartungszeit reduzieren und das Ersatzteilmanagement vereinfachen. Außerdem verbessert es die Wartbarkeit von Außenterminals, Gateways, Steuerboxen, Funkgeräten und mobilen Geräten.

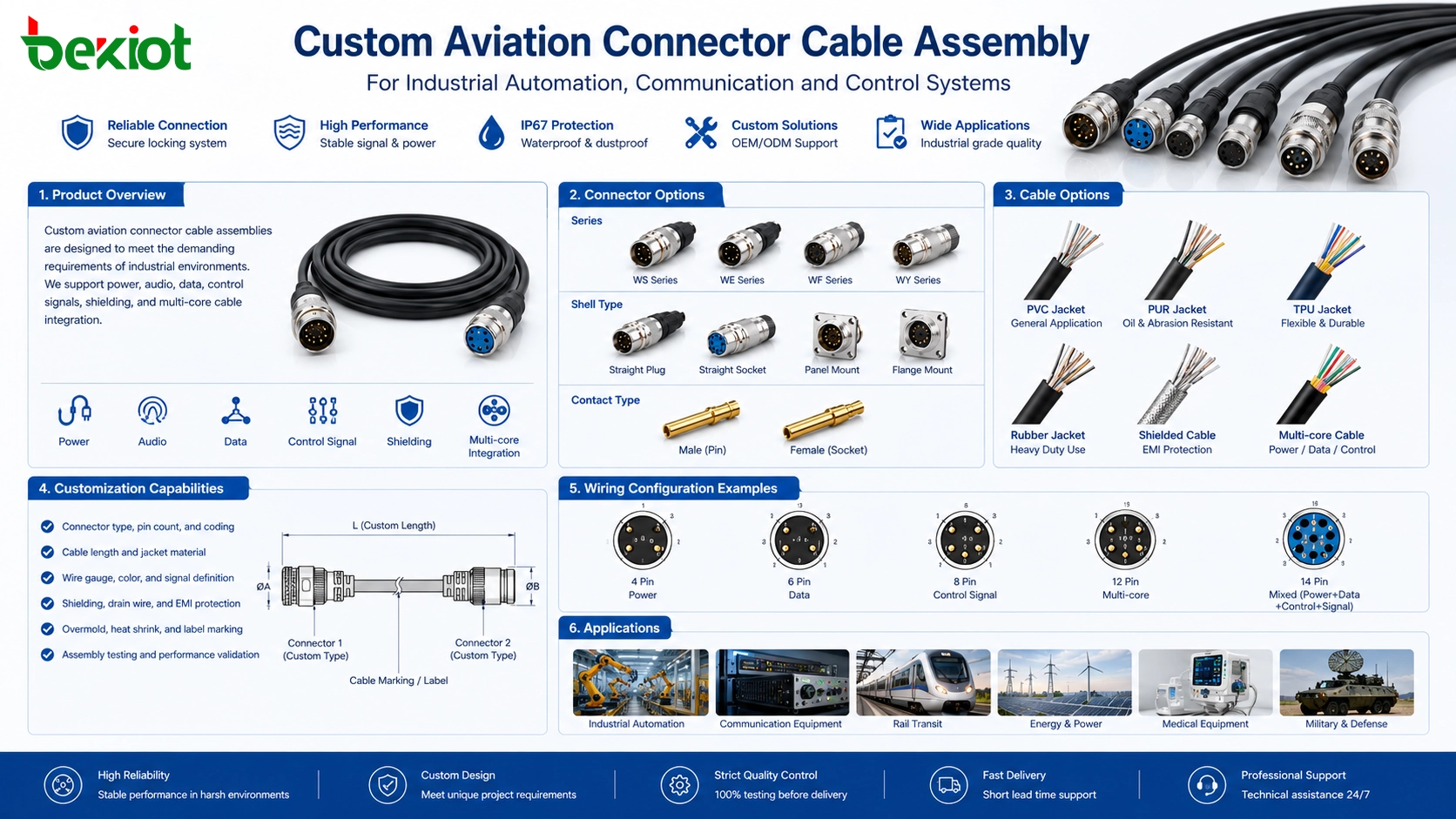

Kabelkompatibilität und kundenspezifische Konfektion

Luftfahrtsteckverbinder können mit verschiedenen Kabeltypen eingesetzt werden, darunter Koaxialkabel, mehradrige Kabel, geschirmte Kabel, Steuerkabel und in speziellen Designs sogar Glasfaser. Dadurch unterstützen sie unterschiedliche Signaltypen und Anwendungsanforderungen.

Für Kommunikations- und Automatisierungsprojekte ist häufig eine kundenspezifische Kabelkonfektion erforderlich. Der Steckverbinder muss zur Geräteschnittstelle passen, während das Kabel die Übertragungsanforderungen erfüllen muss. Audio, Daten, Leistung, Steuerung und Schirmung sollten vor der Kabelproduktion berücksichtigt werden.

In einigen Designs unterstützen Luftfahrtsteckverbinder auch modulare oder kundenspezifische Kontaktlayouts. So können Projektteams Steckverbinderlösungen anhand konkreter Gerätefunktionen aufbauen, statt auf eine feste Schnittstellenstruktur beschränkt zu sein.

Wo diese Steckverbinderlösung passt

Luftfahrtsteckverbinder eignen sich für viele Branchen, weil sie mechanische Festigkeit, Umweltschutz und elektrische Zuverlässigkeit kombinieren. In der industriellen Automatisierung können sie für Sensoren, Steuerungsmodule, Robotik, Produktionsausrüstung und Feldterminals verwendet werden. In Kommunikationssystemen können sie Funkgeräte, Gateways, Bedienfelder, Notfallgeräte und Außenterminals verbinden.

In Bahn- und Verkehrsprojekten schützen Luftfahrtsteckverbinder Geräteschnittstellen vor Vibration, Staub und langfristiger Außenexposition. In der Medizintechnik unterstützt eine stabile Signal- und Stromverbindung die Gerätezuverlässigkeit. In maritimer Erkundung, Außenüberwachung, militärnahen Systemen und robusten Engineering-Projekten werden oft abgedichtete und langlebige Steckverbinder benötigt.

Der größte Nutzen entsteht, wenn der Steckverbinder als Teil des Systemdesigns ausgewählt wird, nicht als nachträgliche Ergänzung. Pinzahl, Kontaktlayout, Standard, Gehäusematerial, Schutzart, Kabeltyp und Wartungsmethode sollten gemeinsam geplant werden.

Projektwert

Der erste Wert ist Zuverlässigkeit. Luftfahrtsteckverbinder helfen, stabile mechanische und elektrische Verbindungen in Umgebungen aufrechtzuerhalten, in denen Vibration, Staub, Wasser und wiederholte Bedienung gewöhnliche Steckverbinder beeinträchtigen können.

Der zweite Wert ist Schutz. Mit wasser- und staubdichten Designs sowie Schutzarten bis IP67 oder höher bei geeigneten Modellen eignen sich Luftfahrtsteckverbinder gut für Außen- und anspruchsvolle Industrieanwendungen.

Der dritte Wert ist Flexibilität. Unterschiedliche Pinzahlen, Größen, Standards, Kabeltypen und kundenspezifische Layouts erlauben den Einsatz von Luftfahrtsteckverbindern in vielen Arten von Industrie- und Kommunikationsgeräten.

Der vierte Wert ist Wartbarkeit. Schnelle Verbindung, klare Schnittstellenzuordnung und robuste Struktur helfen, den Wartungsaufwand zu reduzieren und die Effizienz des Vor-Ort-Service zu verbessern.

In Industrie- und Kommunikationsprojekten ist ein zuverlässiger Steckverbinder Teil der Systemstabilität. Die Wahl des richtigen Luftfahrtsteckverbinders schützt Signalqualität, Leistungsübertragung, Gerätebetrieb und langfristige Wartung.

Häufige Fragen

Können zwei Luftfahrtsteckverbinder mit gleicher Pinzahl immer zusammen verwendet werden?

Nein. Die gleiche Pinzahl garantiert keine Kompatibilität. Auch Durchmesser, Pinanordnung, Gehäusestruktur, Verriegelungsmethode, Standard und exaktes Modell müssen übereinstimmen.

Wann sollte ein Projekt ein Metallgehäuse statt eines Kunststoffgehäuses verwenden?

Ein Metallgehäuse wird normalerweise bevorzugt, wenn das Gerät stärkeren Vibrationen, Stößen, elektromagnetischen Störungen, Außeneinfluss oder anspruchsvollen Industriebedingungen ausgesetzt ist. Kunststoffgehäuse können für leichtere oder gewichtssensitive Anwendungen geeignet sein.

Ist IP67-Schutz für jedes Projekt notwendig?

Nein. IP67 oder höherer Schutz ist für Außen-, Nass-, Staub- oder raue Umgebungen wichtig. Innenliegende Schaltschränke oder geschützte Technikräume benötigen nicht immer den gleichen Schutzgrad.

Welche Informationen sollten vor der Bestellung eines kundenspezifischen Kabels bestätigt werden?

Das Projektteam sollte Steckverbindermodell, Pinbelegung, Kabellänge, Schirmungsanforderung, Signaltyp, Stromniveau, Installationsumgebung und den Bedarf an Wasser- oder Vibrationsschutz bestätigen.

Können Luftfahrtsteckverbinder sowohl Leistung als auch Signal übertragen?

Ja. Viele Luftfahrtsteckverbinder können für Leistung, Signal, Audio, Steuerung oder gemischte Übertragung ausgelegt werden. Die genaue Fähigkeit hängt von Kontaktdesign, Pinlayout, Kabelspezifikation und elektrischem Nennwert ab.
