Ein Grubenkommando- und Dispositionssystem ist kein einzelnes Gerät oder eine einfache Kommunikationskonsole. Es ist eine koordinierte Kommunikationsarchitektur, die tägliche Produktion, Feldteams, Notfallmaßnahmen, Videoüberwachung, Funksysteme, Telefonnetze, IP-Rundfunk und Dispositionsabläufe verbindet. Da verschiedene Bergwerke unterschiedliche Kommunikationsstandards, Systemgrößen, Endgerätetypen und Betriebsumgebungen verwenden können, muss die Lösung um Integration herum entworfen werden, nicht um isolierte Geräte.

Für moderne Bergbauoperationen ist das Ziel der Aufbau einer multifunktionalen Kommandoplattform, die Sprach-, Video-, Anweisungs-, GIS-basierte Disposition, Funkvernetzung und Endgerätezugriff unterstützt. Dies hilft, die tägliche Koordination, Notfallbewältigung, Produktionssicherheit und das gesamte digitale Managementniveau der Mine zu verbessern.

Aufbau um eine integrierte Kommunikationsplattform

Das Fundament des Systems ist eine integrierte Kommunikationsplattform mit Dispositionsfähigkeit. In einem Bergbauprojekt sollte diese Plattform Audio- und Videokommunikation, Breitband-PTT, Sprachdisposition, Videodisposition, Anweisungsdisposition, GIS-Disposition und Mehrfach-Endgerätezugriff unterstützen.

Basierend auf einer SIP-Softvermittlungsarchitektur kann die Plattform einfacher mit verschiedenen Systemen und Geräten verbunden werden. SIP-Kompatibilität ist wichtig, da sie IP-Telefonen, intelligenten Endgeräten, IP-Rundfunkgeräten, IP-Rufstellen, Dispositionskonsolen und Gateways ermöglicht, innerhalb desselben Kommunikationsrahmens zu arbeiten.

Für Bergbaumgebungen macht diese Architektur das System flexibler. Die Mine kann Büroangestellte, Untertagearbeiter, Übertage-Teams, Kontrollräume, Notfallpunkte und externe Kommunikationsressourcen verbinden, ohne für jeden Anwendungsfall separate Plattformen aufzubauen.

Anschluss von Telefonnetzen und externen Benutzern

Viele Bergbauunternehmen benötigen noch immer Kommunikation zwischen internen IP-Endgeräten und externen Telefonbenutzern. Dies kann Bürodurchwahlen, Festnetzanschlüsse, Mobiltelefone, Bereitschaftsräume, öffentliche Telefonnetze und bestehende PBX-Systeme umfassen.

Wenn das Projekt eine Verbindung mit dem öffentlichen Telefonnetz oder einer programmgesteuerten Telefonvermittlungsstelle benötigt, kann ein Telefongateway bereitgestellt werden. Das Gateway verbindet die IP-basierte Dispositionsplattform mit traditionellen Telefonsystemen und ermöglicht es IP-Endgeräten, Mobiltelefonen, Festnetzanschlüssen und Dispositionsmitarbeitern, über einen einheitlichen Arbeitsablauf zu kommunizieren.

Dies ist nützlich für Managementkommunikation, Notfallmeldung, Schichtkoordination, externe Unterstützung und die Kommunikation zwischen Feldpersonal und Verwaltungsabteilungen.

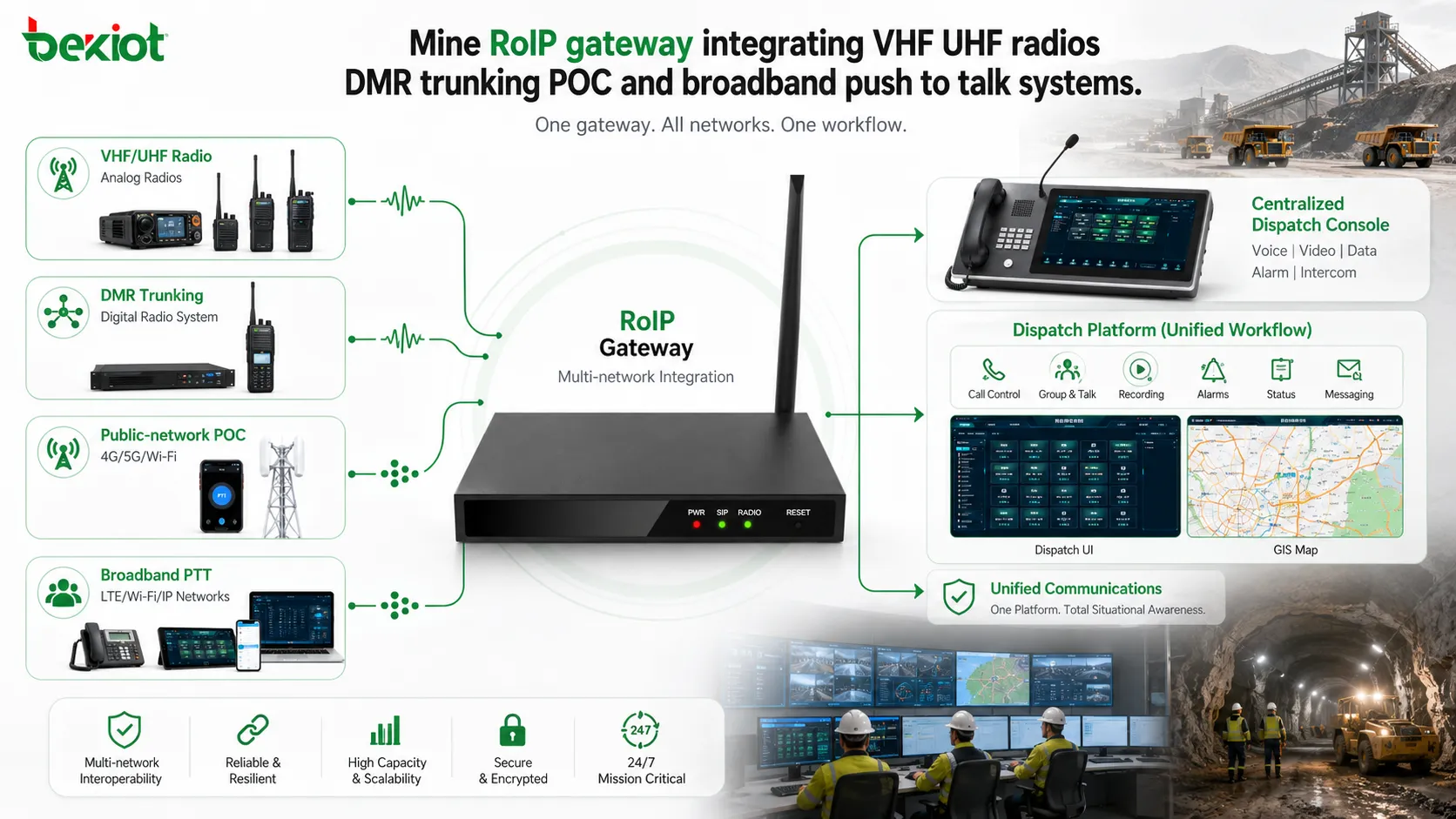

Überbrückung von Funksystemen über RoIP-Gateway

Die Funkkommunikation wird in Bergwerken immer noch häufig genutzt, da sie direkt, vertraut und für Feldoperationen geeignet ist. Viele Bergbauunternehmen verfügen jedoch bereits über verschiedene Arten von Funksystemen, darunter VHF/UHF-Funkgeräte, Schmalband-DMR-Bündelfunksysteme, POC-Funkgeräte über öffentliche Netze und Breitband-PTT-Systeme.

Diese Funksysteme sind normalerweise voneinander unabhängig. Ohne Integration können Dispositionsmitarbeiter nicht einfach verschiedene Funkgruppen von einer Kommandoplattform aus koordinieren. Ein RoIP-Gateway löst dieses Problem, indem es verschiedene Funkkanäle in das Dispositionssystem einbindet.

Nach dem RoIP-Gateway-Zugang können verschiedene Funksysteme über die Dispositionskonsole verwaltet werden. Mitarbeiter können bestimmte Kanäle anrufen, Funkgruppen organisieren, Funkbenutzer mit SIP-Endgeräten verbinden und systemübergreifende Kommunikation unterstützen. Dies verbessert die Feldkoordination und schützt gleichzeitig die bestehende Funkinvestition der Mine.

Der Hauptwert der RoIP-Gateway-Integration besteht nicht darin, vorhandene Funkgeräte zu ersetzen, sondern verschiedene Funkressourcen disponierbar, interoperabel und einfacher zu verwalten zu machen.

Hinzufügen von Video zum Kommandoworkflow

Ein modernes Kommando- und Dispositionssystem sollte sich nicht auf Audio beschränken. Die Videofähigkeit ist eines der wichtigsten Merkmale in modernen Grubendispositionsprojekten. Mitarbeiter müssen oft Kameras ansehen, Feldsituationen überprüfen, Videos verteilen und visuelle Entscheidungen während der Produktion oder bei Notfällen unterstützen.

Durch die Bereitstellung eines Videozugangsgateways kann das System mit bestehenden Videoüberwachungsplattformen verbunden werden. Das Gateway kann die GB28181-Vernetzung unterstützen und Videoressourcen in SIP-kompatiblen Zugriff für die integrierte Kommunikationsplattform umwandeln.

Nach der Integration können intelligente Endgeräte Kamerabilder anzeigen, Dispositionsmitarbeiter können Videoressourcen verteilen, und das Kommandozentrum kann Live-Videoanwendungen unterstützen. Dies hilft der Mine, Sprachdisposition, Videoüberwachung und Feldreaktion zu einem vollständigeren Kommandoprozess zu kombinieren.

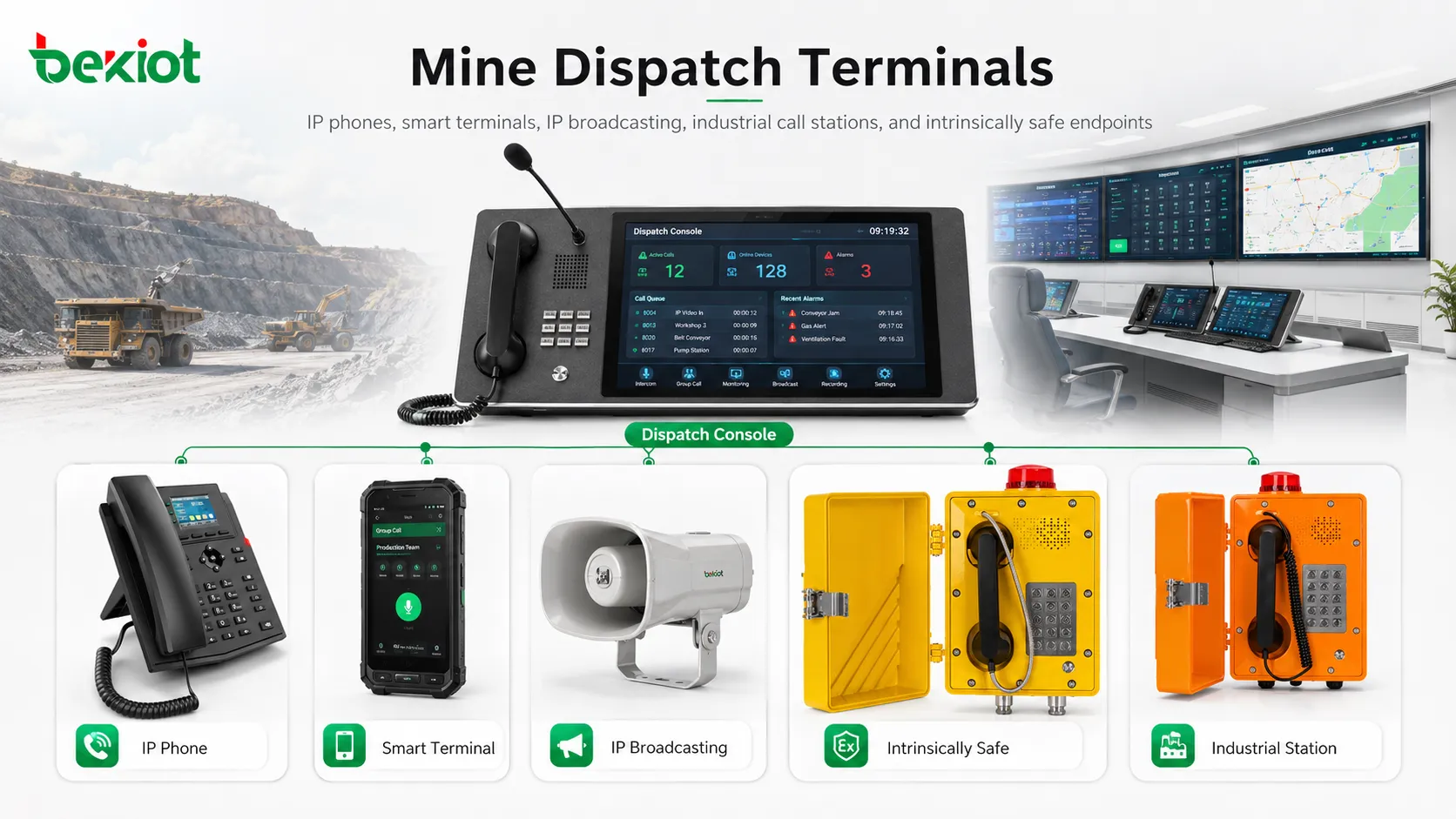

Feldendgeräte für verschiedene Grubenumgebungen

Ein vollständiges Grubenkommando- und Dispositionssystem benötigt geeignete Endgeräte. Dazu können intelligente Endgeräte, IP-Telefone, IP-Rundfunkgeräte, IP-Rufstellen, Dispositionskonsolen und industrielle Kommunikationsendpunkte gehören.

Die Endgeräteauswahl sollte der Feldumgebung entsprechen. In normalen Büro- oder Kontrollraumbereichen reichen möglicherweise Standard-IP-Telefone und intelligente Endgeräte aus. In Untertage-, Gefahren-, staubigen, feuchten oder explosionsgefährdeten Umgebungen kann das Projekt explosionsgeschützte oder eigensichere IP-Telefone, industrielle Rufstellen oder robuste Endgeräte erfordern.

Dies ist besonders wichtig bei Bergbauprojekten, da verschiedene Bereiche unterschiedliche Sicherheitsanforderungen haben. Eine gute Endgeräteanordnung hilft sicherzustellen, dass Arbeiter, Kontrollräume, Notfallstationen und Feldteams schnell erreicht werden können, wenn Kommunikation benötigt wird.

Typische Systemzusammensetzung

Eine praktische Grubenkommando- und Dispositionslösung besteht normalerweise aus der integrierten Kommunikationsplattform, dem Telefongateway, dem RoIP-Gateway, dem Videozugangsgateway, der Dispositionskonsole und den Feldendgeräten. Diese Komponenten arbeiten zusammen, um die tägliche Kommunikation, Notfallreaktion, visuelle Überwachung und Mehrfachsystemkoordination zu unterstützen.

Wie das System im täglichen Betrieb funktioniert

Während der täglichen Produktion kann die Dispositionszentrale die Plattform nutzen, um Feldteams anzurufen, Wartungsarbeiten zu koordinieren, Anweisungen zu senden, Funkgruppen zu kontaktieren und mit Büro- oder externen Benutzern zu kommunizieren. Das System reduziert die Notwendigkeit, zwischen separaten Telefonen, Funkgeräten, Videoplattformen und Rundfunksystemen zu wechseln.

Für die Produktionsplanung kann die Plattform die Kommunikation zwischen Kontrollräumen, Untertage-Teams, Übertagearbeitern, Wartungspersonal, Sicherheitspersonal und Managementabteilungen unterstützen. Für Inspektionsaufgaben können Mitarbeiter Sprachrufe, Funkdisposition und Kamerabetrachtung kombinieren, um die Koordinationseffizienz zu verbessern.

Wenn ein Feldproblem auftritt, kann der Disponent das verantwortliche Team kontaktieren, Videoressourcen überprüfen, beteiligte Personen benachrichtigen und den Kommunikationsprozess aufzeichnen. Dies macht die tägliche Verwaltung organisierter und nachvollziehbarer.

Notfallreaktion und Sicherheitskoordination

In Notfallszenarien sind Kommunikationsgeschwindigkeit und Systemzuverlässigkeit entscheidend. Das Kommandozentrum muss möglicherweise gleichzeitig Untertagearbeiter, Übertage-Rettungsteams, Funkgruppen, Bereitschaftsdienste, externe Unterstützung und Führungspersonal kontaktieren.

Mit einem integrierten Dispositionssystem können Mitarbeiter Sprachdisposition, Funkvernetzung, Videoverknüpfung, Notfallrundfunk und GIS-basierte Koordination in einem Arbeitsablauf nutzen. Dies verbessert die Reaktionsgeschwindigkeit und hilft dem Kommandozentrum, die Situation klarer zu verstehen.

Das System unterstützt auch eine bessere Nachbereitung von Ereignissen. Kommunikationsaufzeichnungen, Dispositionsaktionen, Videoverknüpfungen und Reaktionsschritte können später überprüft werden, um Notfallpläne und Sicherheitsmanagementverfahren zu verbessern.

Bereitstellungslogik für Bergbauprojekte

Der erste Schritt ist die Untersuchung der vorhandenen Kommunikationsressourcen. Das Projektteam sollte die aktuellen Funksysteme, Telefonnetze, Videoplattformen, Endgerätestandorte, Kontrollräume, Notfallpunkte und Anforderungen an die Untertagekommunikation identifizieren.

Der zweite Schritt ist die Definition der Integrationsarchitektur. Die SIP-Softvermittlungsplattform sollte als Kern verwendet werden, während Telefongateways, RoIP-Gateways und Videozugangsgateways entsprechend den zu verbindenden Systemen hinzugefügt werden sollten.

Der dritte Schritt ist die Anpassung der Endgeräte an die Umgebungen. Normale Bereiche können Standard-IP-Telefone oder intelligente Endgeräte verwenden, während spezielle Grubenumgebungen explosionsgeschützte, eigensichere oder robuste Kommunikationsgeräte erfordern können.

Der vierte Schritt ist das Testen praktischer Arbeitsabläufe. Die Tests sollten IP-Anrufe, Funkdisposition, Telefonnetzzugang, Videobetrachtung, GB28181-Integration, SIP-Konvertierung, Rundfunk, GIS-Disposition, Notfallkommunikation und Endgerätestabilität umfassen.

Operativer Wert für das Grubenmanagement

Der erste Wert ist die Kommunikationskonvergenz. Mehrere Systeme, darunter SIP-Endgeräte, Telefonnetze, Funkgeräte, Videoüberwachung, IP-Rundfunk und Dispositionskonsolen, können in eine Kommandoplattform integriert werden.

Der zweite Wert ist eine stärkere Feldkoordination. Disponenten können von einer Schnittstelle aus mit verschiedenen Teams und Geräten kommunizieren, was die Effizienz der Produktionsplanung, Inspektion, Wartung und Notfallreaktion verbessert.

Der dritte Wert ist die flexible Erweiterung. Eine Mine kann mit grundlegender Sprachdisposition beginnen und nach und nach Funkintegration, Videozugang, GIS-Disposition, IP-Rundfunk oder weitere Feldendgeräte hinzufügen, während sich das Projekt entwickelt.

Der vierte Wert ist die Verbesserung der Sicherheit. Visuelle Verifizierung, Funkvernetzung, Notrufe und geeignete Feldendgeräte helfen, ein reaktionsschnelleres und zuverlässigeres Grubenkommunikationssystem aufzubauen.

Für Bergbauprojekte, die integrierte Sprach-, Video-, RoIP-Zugriffs-, SIP-Endgeräte-, Rundfunk- und Notfallkommunikation benötigen, kann Becke Telcom geeignete Produktunterstützung und Lösungsanpassung entsprechend der Standortumgebung und dem Dispositionsablauf bereitstellen.

FAQ

Kann eine Mine ihre bestehenden Funksysteme behalten, wenn sie eine neue Dispositionsplattform aufbaut?

Ja. Bestehende VHF/UHF-Funkgeräte, DMR-Systeme, POC über öffentliche Netze oder Breitband-PTT-Systeme können oft über RoIP-Gateways angebunden werden, sodass sie mit der neuen Dispositionsplattform zusammenarbeiten können.

Warum ist GB28181 wichtig für die Videointegration?

GB28181 wird häufig für die Vernetzung von Videoplattformen verwendet. In einem Grubendispositionsprojekt hilft es, Videoüberwachungsplattformen mit dem Kommandosystem zu verbinden, damit Mitarbeiter Kameraressourcen einfacher anzeigen und verteilen können.

Wann sollten eigensichere Endgeräte verwendet werden?

Eigensichere Endgeräte sollten in Bereichen in Betracht gezogen werden, in denen explosionsfähige Gase, Staub oder gefährliche Umgebungsbedingungen vorhanden sein können. Der Endgerätetyp sollte den Bergbausicherheitsanforderungen und Projektspezifikationen folgen.

Kann IP-Rundfunk in dasselbe System integriert werden?

Ja. IP-Rundfunk kann als Teil des Kommunikations- und Notfallbenachrichtigungsworkflows angebunden werden und hilft dem Kommandozentrum, Durchsagen, Warnungen oder Evakuierungsnachrichten an bestimmte Bereiche zu senden.

Was ist der wichtigste Abnahmepunkt für diese Art von Projekt?

Der wichtigste Abnahmepunkt ist, ob das System reale Arbeitsabläufe unterstützt: Anrufe, Funkdisposition, Telefonzugang, Videobetrachtung, Notfallbenachrichtigung, Endgerätekommunikation und Mitarbeiterkoordination sollten reibungslos zusammenwirken.
