KVM steht für Tastatur, Video und Maus. In traditionellen Geräteräumen ermöglicht ein KVM-System Bedienern, mehrere Server oder Computer über gemeinsam genutzte Displays, Tastaturen und Mäuse zu steuern. Dies reduziert die wiederholte Hardware-Bereitstellung und macht den Serverbetrieb zentraler.

Ein verteiltes KVM-System erweitert diese Idee, indem es die KVM-Steuerung mit Audio- und Videokodierung, -dekodierung und Netzwerkübertragung kombiniert. Anstatt auf eine Kurzstreckenverbindung innerhalb eines Racks beschränkt zu sein, können Videosignale und Steuerungsdaten über ein IP-Netzwerk oder Glasfasernetzwerk übertragen werden. Dies ermöglicht es, Computerquellen über Kommandozentralen, Kontrollräume, Besprechungsräume und Großbildumgebungen hinweg zu teilen, zu schalten, anzuzeigen und zu steuern.

Vom traditionellen KVM zum netzwerkbasierten Betrieb

Ein traditionelles KVM-System ist normalerweise für die lokale Serververwaltung ausgelegt. Ein Bediener kann mehrere Computer oder Server steuern, indem er Tastatur-, Maus- und Anzeigesignale umschaltet. Das ist in Serverräumen nützlich, aber die Entfernung, Flexibilität und Anzeigefähigkeit sind begrenzt.

Eine verteilte Architektur verändert die Struktur. Auf der Videoquellenseite wandelt ein Encoder das Computerbildschirmsignal in einen Netzwerkstream um. Beispielsweise kann der HDMI-Ausgang eines Computers mit einem Encoder verbunden und über das Netzwerk übertragen werden. Auf der Anzeigenseite empfängt ein Decoder den Netzwerkvideostream und gibt ihn an einen Monitor, eine Videowand oder eine Großbildanzeige aus.

Mit diesem Design müssen Videoquellen nicht mehr physisch nahe dem Anzeigeort sein. Bediener können verschiedene Computerbildschirme aufrufen, sie auf verschiedenen Bildschirmen anzeigen, dieselbe Quelle an mehrere Orte kopieren oder entfernte Quellen über eine zentrale Schnittstelle verwalten.

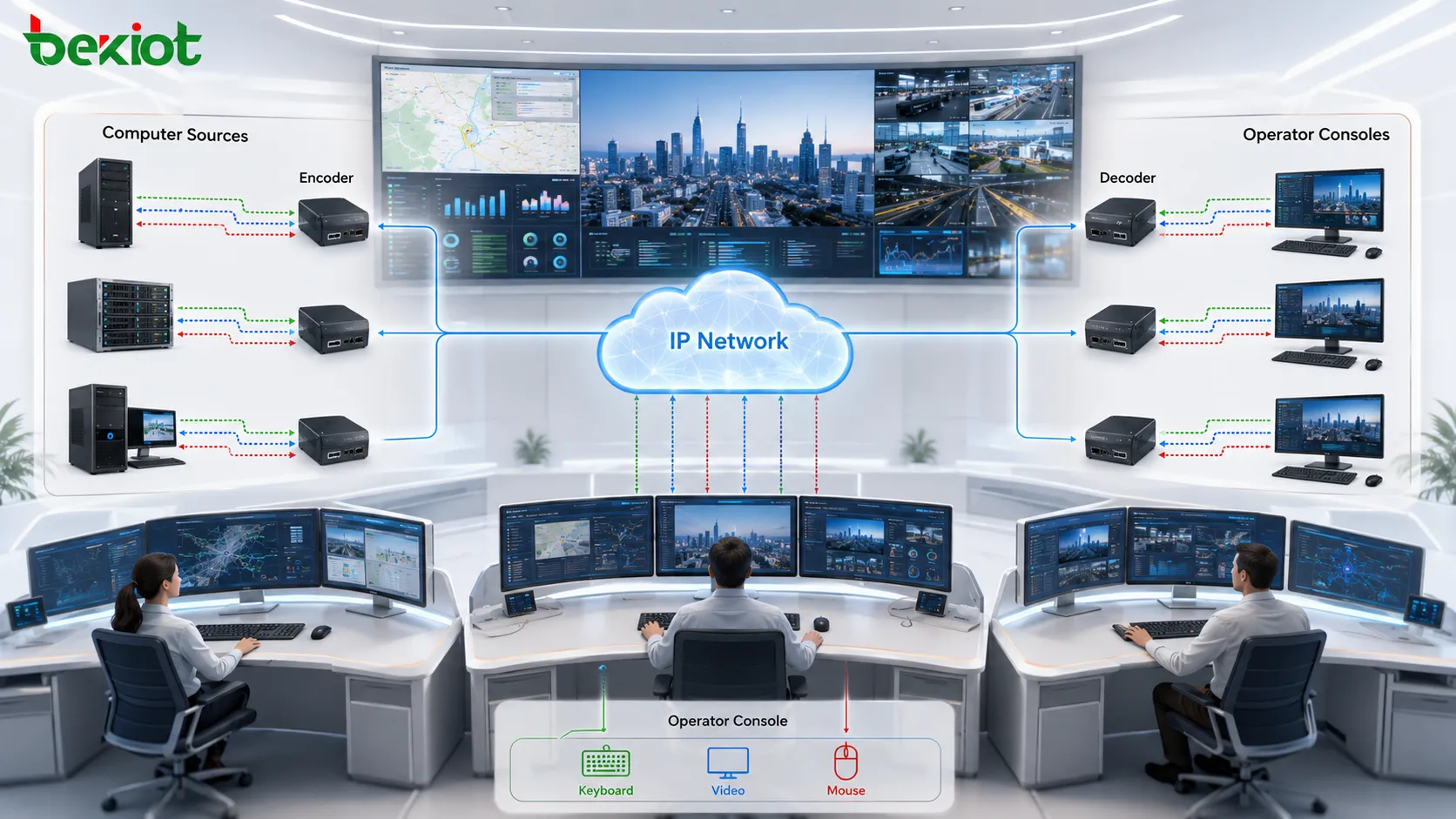

Die Kernbausteine

Die grundlegende Struktur eines verteilten KVM-Systems besteht aus Encodern, Decodern und einem Übertragungsnetzwerk. Encoder werden in der Nähe des Computers, Servers, Arbeitsplatzes oder der Signalquelle platziert. Decoder werden in der Nähe der Anzeigegeräte platziert. Das Netzwerk verbindet beide Seiten und überträgt Video, Audio, Tastatur-, Maus- und Steuerungsdaten.

In einem einfachen Projekt kann dies ausreichen, um eine Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Signalübertragung zu realisieren. In einem größeren Projekt umfasst das System auch Verwaltungssoftware, Videomatrix-Steuerung, Videowandverarbeitung, zentrale Steuerung, Berechtigungsverwaltung, Signalrouting und Integration von Drittanbieterplattformen.

Daher sollte ein verteiltes KVM-System nicht nur als eine Gruppe von Encodern und Decodern verstanden werden. In Kommando- und Kontrollumgebungen wird es zu einer vollständigen visuellen Kollaborationsplattform, die Videoschalten, Fernsteuerung, Großbildanzeige, Systemverknüpfung und Bediener-Workflow-Management kombiniert.

IP- und Glasfaser-Übertragungsoptionen

Viele verteilte Systeme verwenden IP-Netzwerke, weil sie flexibel, skalierbar und einfacher in die vorhandene Netzwerkinfrastruktur zu integrieren sind. IP-basierte Übertragung ermöglicht die Bereitstellung von Geräten in verschiedenen Räumen, Etagen, Gebäuden oder Kontrollbereichen, solange das Netzwerkdesign die erforderliche Bandbreite und Latenz unterstützt.

Für Projekte, die eine höhere Bandbreite, geringere Latenz und eine stabilere Fernübertragung erfordern, können auch glasfaserbasierte verteilte Systeme verwendet werden. Glasfaserübertragung ist in Kommandohallen, hochauflösenden Anzeigeumgebungen und großen Kontrollzentren üblich, wo Signalqualität und Reaktionsgeschwindigkeit wichtig sind.

Die Glasfaserbereitstellung erfordert jedoch in der Regel spezielle Verkabelung und höhere Baukosten. Daher sollte die Wahl zwischen IP und Glasfaser auf Signalauflösung, Latenzanforderungen, Projektumfang, Gebäudebedingungen und langfristigen Expansionsplänen basieren.

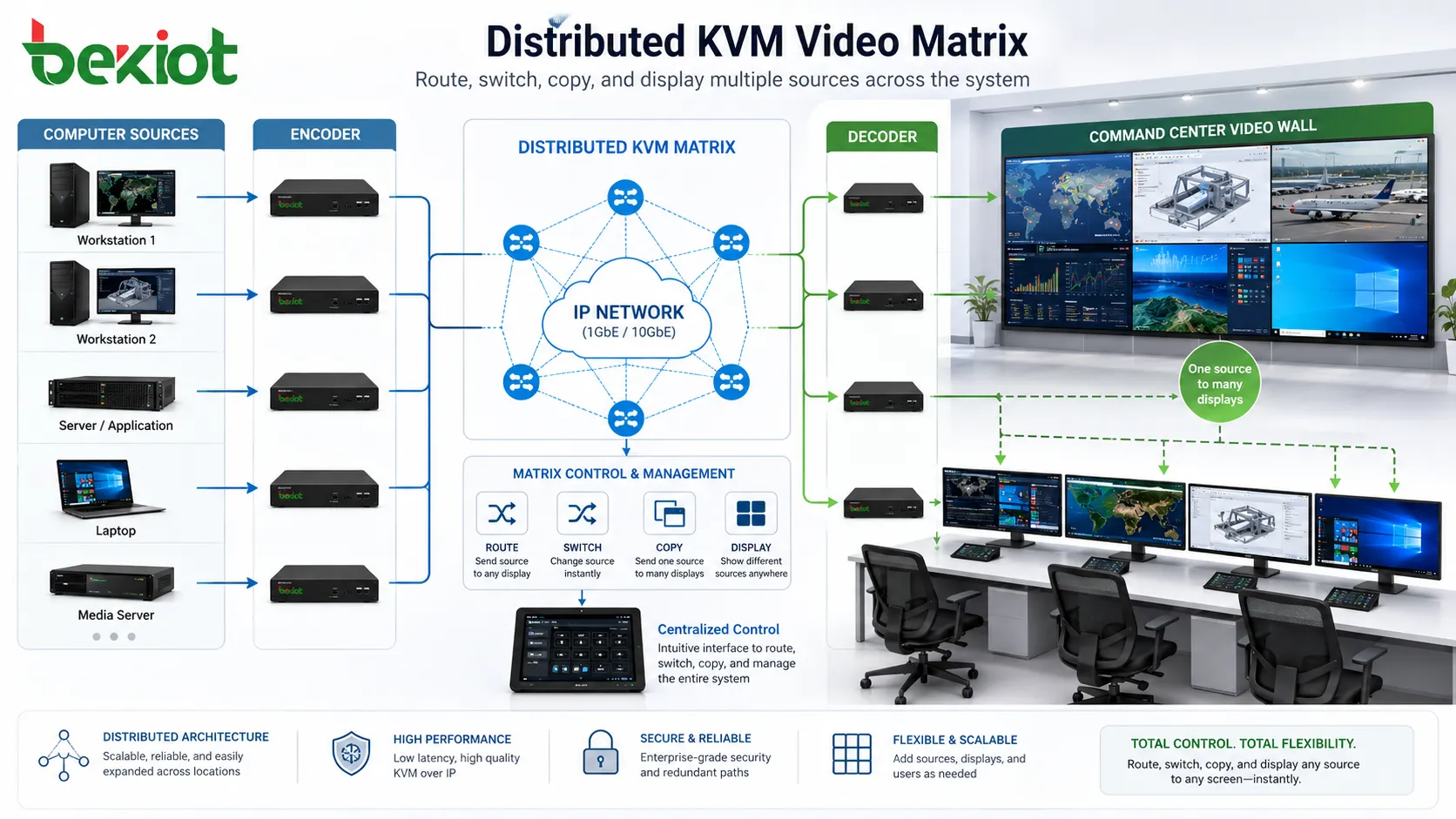

Vereinheitlichtes Schalten durch Videomatrix-Steuerung

Wenn ein Projekt viele Videoeingänge und -ausgänge umfasst, benötigt das System eine Möglichkeit, das Signalrouting zu verwalten. Hier wird die Videomatrix-Steuerung wichtig. Eine Videomatrix organisiert verschiedene Videoquellen und Anzeigegeräte in einer steuerbaren Eingabe-Ausgabe-Struktur.

Durch die Matrixsteuerung können Bediener jede autorisierte Videoquelle an jeden Bildschirm innerhalb des verteilten Systems senden. Sie können Quellen umschalten, eine Quelle auf mehrere Displays duplizieren, Bildschirme verschiedenen Benutzern zuweisen oder die Quellenzuteilung basierend auf betrieblichen Anforderungen verwalten.

Diese Fähigkeit ist besonders nützlich in Kommandozentralen, Verkehrsleitstellen, Energieeinsatzzentralen, Sicherheitsüberwachungsräumen und industriellen Betriebszentralen. Bediener müssen oft mehrere Quellen vergleichen, wichtige Informationen auf einem Großbildschirm teilen oder schnell von der Routineüberwachung zur Notfallreaktion wechseln.

Großbildverarbeitung und visuelles Layout

Verteilte KVM-Systeme werden oft in Kommandozentralen und Kontrollräumen eingesetzt, wo die Großbildanzeige eine Kernanforderung ist. In diesen Umgebungen müssen Bediener möglicherweise mehrere Systeme auf einer Anzeigewand darstellen, den Bildschirm in mehrere Fenster aufteilen oder Videofenster frei über den Bildschirm bewegen.

Videowand-Verarbeitungsgeräte oder -Software können Funktionen wie Splicing, Fensterung, Roaming, Polling, Layoutwechsel und Mehrquellenpräsentation unterstützen. Dies ermöglicht es einem großen Bildschirm, gleichzeitig Überwachungsvideo, Computerdesktops, GIS-Karten, Daten-Dashboards, Konferenzinhalte und Notfallinformationen anzuzeigen.

Im Vergleich zur einfachen Bildprojektion verleiht die Videowandverarbeitung der Kommandozentrale eine flexiblere visuelle Organisation. Während des Routinebetriebs kann der Bildschirm Standard-Dashboards anzeigen. Während eines Vorfalls kann das Layout schnell geändert werden, um wichtige Kamerabilder, Arbeitsstationbildschirme, Karten oder Remote-Beratungsinhalte hervorzuheben.

Steuerungsebene für Geräte und Bediener-Workflows

Ein vollständiges System benötigt auch eine Steuerungsebene. Ein Teil dieser Steuerungsebene stammt aus traditionellen Zentralsteuerungssystemen. Über serielle Schnittstellen, IP-Steuerung, RS-485 oder andere Steuerungsmethoden kann das System Audio- und Videogeräte, Lichter, Klimaanlagen, Projektoren, Anzeigebildschirme und andere Raumgeräte verwalten.

Ein anderer Teil der Steuerungsebene konzentriert sich auf KVM-Bediener-Workflows. Benutzer müssen möglicherweise Videoquellen aufrufen, Computer fernsteuern, einen Bildschirm auf eine andere Anzeige kopieren, Audio- oder Videokommunikation starten, Layouts wechseln oder Quellen verschiedenen Bedienerplätzen zuweisen. Diese Funktionen erfordern in der Regel spezielle Software und einen Verwaltungsserver.

Die Berechtigungsverwaltung ist ebenfalls wichtig. Nicht jeder Bediener sollte jeden Computer steuern oder jede Quelle anzeigen dürfen. Ein gut gestaltetes System sollte Benutzerrollen, Zugriffsberechtigungen, Quellengruppierung, Betriebsaufzeichnungen und Verwaltungsrichtlinien unterstützen, damit die Steuerung sicher und nachvollziehbar bleibt.

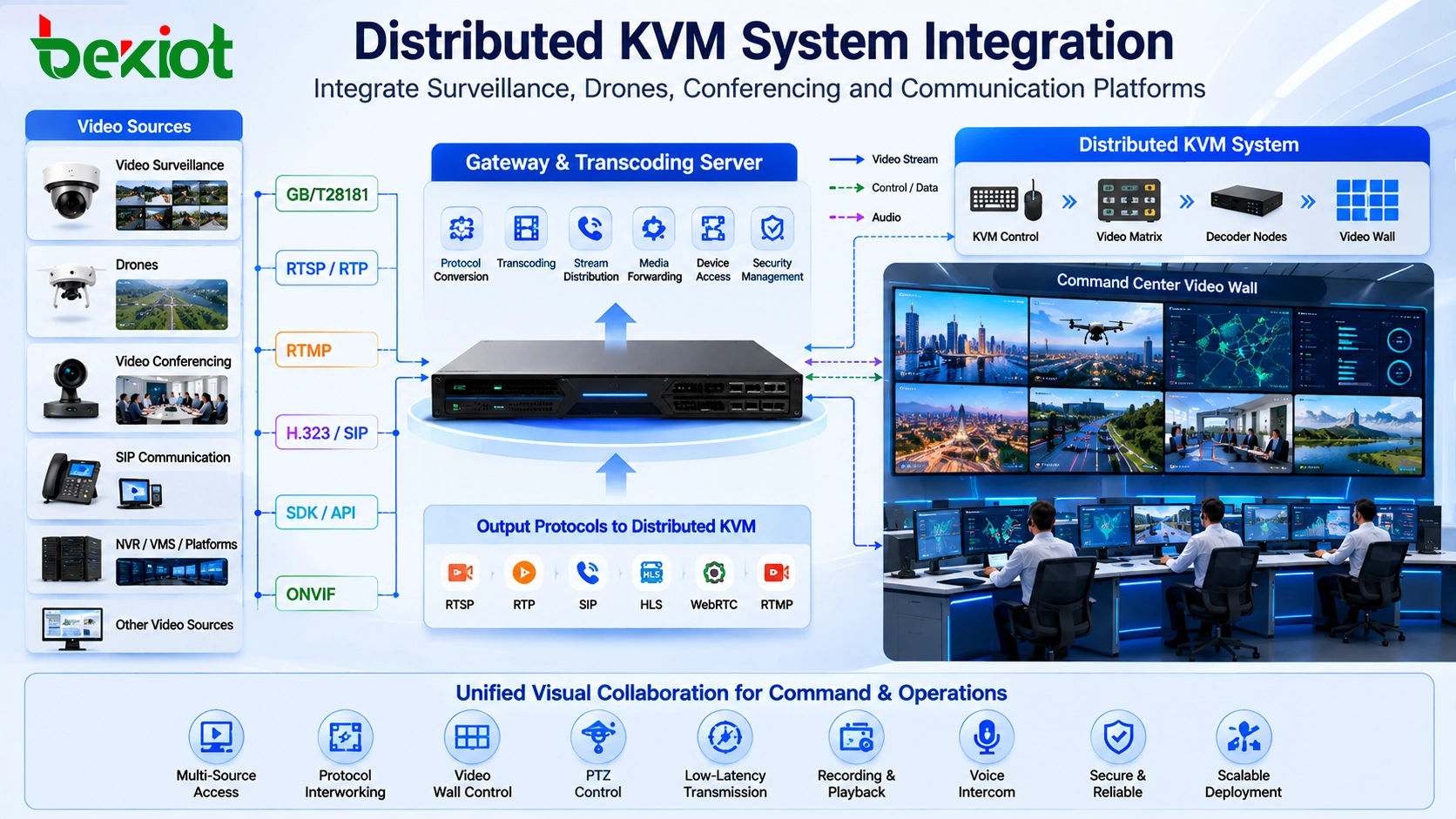

Integration mit externen Video- und Kommunikationssystemen

In realen Kommandozentral-Projekten arbeitet ein verteiltes KVM-System selten allein. Es muss möglicherweise Videoüberwachungsplattformen, Videokonferenzsysteme, Drohnenvideos, Notfallkommunikationssysteme, Einsatzplattformen und andere Drittanbieteranwendungen anbinden.

Diese externen Systeme verwenden oft unterschiedliche Medienformate und Übertragungsprotokolle. Beispielsweise können Videoüberwachung und Drohnenvideos als RTSP- oder RTP-Ströme geliefert werden. Kommunikationsplattformen können SIP verwenden. Einige Systeme verwenden möglicherweise kleinere oder komprimierte Videoströme, während verteilte Anzeigesysteme für die Großbildpräsentation oft qualitativ hochwertigere Ströme benötigen.

Ein Videogateway oder Transcodierungsserver kann helfen, dieses Problem zu lösen. Er kann externe Videoquellen empfangen, Streamformate konvertieren, Bitraten anpassen und Protokollkonvertierungen wie SIP-zu-RTSP oder RTSP-zu-SIP bereitstellen. Dies erleichtert es dem verteilten KVM-System, Videos von verschiedenen Plattformen anzuzeigen und zu steuern.

Warum Transcodierung in Kommandoumgebungen wichtig ist

Videotranscodierung ist nützlich, wenn verschiedene Systeme unterschiedliche Anforderungen an Videoströme haben. Ein Kommunikations- oder Einsatzsystem verwendet möglicherweise einen Stream mit niedrigerer Bitrate für die Echtzeitkommunikation, während eine verteilte Videowand einen qualitativ hochwertigeren Stream für eine klare Anzeige auf einem großen Bildschirm benötigt.

Durch die Verwendung einer Transcodierungsebene kann das Projekt Kompatibilitätsprobleme zwischen Systemen reduzieren. Externes Video kann in ein Format konvertiert werden, das das verteilte KVM-System decodieren und anzeigen kann. Gleichzeitig kann Video aus dem verteilten System für Kommunikationsplattformen, Remote-Benutzer oder andere Geschäftsanwendungen angepasst werden.

Dies ist wichtig für Kommandozentralen, die lokale Visualisierung, Remote-Kollaboration, Videokonferenz, Überwachung und Einsatz-Kommunikation kombinieren. Ziel ist es nicht nur, Video anzuzeigen, sondern Videoresourcen über verschiedene betriebliche Workflows hinweg nutzbar zu machen.

Wo diese Architektur am nützlichsten ist

Verteilte KVM-Systeme eignen sich für Kommandozentralen, Einsatzzentralen, Kontrollräume, Rechenzentren, Videokonferenzräume, Notfall-Einsatzzentralen, Verkehrsleitstellen, Energiebetriebszentralen, industrielle Überwachungsräume und Sicherheitsmanagementzentren.

Diese Umgebungen haben in der Regel mehrere gemeinsame Anforderungen. Sie benötigen viele Computerquellen, mehrere Bedienerplätze, Großbildvisualisierung, schnelles Umschalten, sichere Steuerung und Integration mit anderen Audio- und Videosystemen. Eine verteilte Architektur kann diese Anforderungen besser erfüllen als die traditionelle lokale Signalverdrahtung.

Das System ist auch nützlich, wenn Bediener flexiblen Zugang zu verschiedenen Arbeitsstationen benötigen. Ein Benutzer kann an einer Konsole sitzen und je nach Berechtigung verschiedene Computer oder Videoquellen aufrufen. Dies verbessert die Raumnutzung, reduziert die Verkabelungskomplexität und unterstützt die zentrale Verwaltung.

Planungspunkte vor der Bereitstellung

Vor dem Entwurf eines verteilten KVM-Systems sollte das Projektteam die Anzahl der Signalquellen, Anzeigeterminals, Bedienerplätze, die Größe der Videowand, die Steuerungsanforderungen, die Netzwerkbedingungen, die Auflösungsanforderungen und die Latenzerwartungen bestätigen.

Die Netzwerkplanung ist besonders wichtig. Hochauflösende Videoübertragung kann eine große Bandbreite und stabile Schaltleistung erfordern. Wenn das System IP-Netzwerke verwendet, sollten die Switches, die VLAN-Planung, die Multicast- oder Unicast-Strategie und die Netzwerksicherheitsrichtlinien sorgfältig bewertet werden.

Die Integrationsanforderungen sollten ebenfalls frühzeitig geklärt werden. Wenn das System Überwachung, Videokonferenz, Drohnen, SIP-Kommunikation oder Einsatzplattformen anbinden muss, sollten die erforderlichen Protokolle, Stream-Formate und Transcodierungsmethoden vor der Implementierung bestätigt werden.

Vorteile eines verteilten Designs

Der erste Vorteil ist die Flexibilität. Videoquellen und Anzeigen können an verschiedenen Orten platziert und über das Netzwerk verbunden werden. Dies erleichtert die Erweiterung und Änderung des Systems.

Der zweite Vorteil ist die zentrale Steuerung. Bediener können viele Quellen und Anzeigen über Software, Matrixsteuerung und Berechtigungseinstellungen verwalten, anstatt sich nur auf feste physische Verdrahtung zu verlassen.

Der dritte Vorteil ist eine stärkere visuelle Zusammenarbeit. Großbildverarbeitung, Fensterlayouts, Quellenkopieren und Mehrbildschirmanzeige helfen Kommandoteams, Informationen effektiver zu teilen.

Der vierte Vorteil ist eine bessere Systemintegration. Über Gateways und Transcodierungsserver können externe Videoüberwachung, Konferenzen, Drohnenvideos, SIP-Kommunikation und RTSP/RTP-Ströme in dieselbe visuelle Betriebsumgebung eingebunden werden.

Fazit

Ein verteiltes KVM-System kombiniert Tastatur-, Video- und Maussteuerung mit netzwerkbasierter Audio- und Videoübertragung. Zu seinen Kernkomponenten gehören Encoder, Decoder, Netzwerkinfrastruktur, Videomatrix-Steuerung, Videowandverarbeitung, Steuerungssoftware, Verwaltungsserver und Integrationsgateways.

Im Vergleich zu traditionellen KVM-Systemen bietet eine verteilte Architektur eine größere Flexibilität, eine größere Übertragungsdistanz, mehr Anzeigeoptionen und eine stärkere Integrationsfähigkeit. Sie eignet sich besonders für Kommandozentralen, Kontrollräume, Besprechungsräume und andere professionelle Umgebungen, die eine zentrale Bedienung und Großbildvisualisierung benötigen.

Eine erfolgreiche Lösung hängt von mehr als nur der Geräteauswahl ab. Sie erfordert ein klares Verständnis der Videoquellen, Anzeigeanforderungen, Steuerungsworkflows, Netzkapazität, Latenzziele, Integration externer Systeme und zukünftiger Erweiterungen. Mit einer angemessenen Planung kann ein verteiltes KVM-System zur visuellen und betrieblichen Grundlage einer modernen Kommandoumgebung werden.
