IP-Telefone werden häufig in der Unternehmenskommunikation, in Einsatzleitsystemen, Callcentern, auf Campusgeländen, in Industrieanlagen, Hotels und in öffentlichen Servicenetzen eingesetzt. Die meisten modernen IP-Telefone verwenden das SIP-Protokoll, was ihre Registrierung an SIP-Servern, IP-PBX-Plattformen, Softswitch-Systemen und Unified-Kommunikationsplattformen erleichtert. Während der Bereitstellung kann jedoch ein häufiges Problem auftreten: einseitiges Audio.

Einseitiges Audio bedeutet, dass ein Anruf verbunden ist, aber nur eine Seite die andere hören kann. Die SIP-Signalisierung mag normal erscheinen, das Telefon klingelt und der Anruf wird erfolgreich angenommen, aber der Sprachstream wird nicht korrekt in beide Richtungen übertragen. Dieses Problem hängt normalerweise mit NAT, RTP-Übertragung, Firewall-Richtlinien, SIP ALG, Codec-Aushandlung, Endpunktkonfiguration oder Server-Medieneinstellungen zusammen.

Beginnen Sie mit dem Unterschied zwischen Signalisierung und Medien

Ein SIP-Telefonat besteht aus zwei wichtigen Teilen: Signalisierung und Medien. Die SIP-Signalisierung wird für Registrierung, Wählen, Klingeln, Anrufaufbau und Anrufabbau verwendet. RTP wird verwendet, um den eigentlichen Sprachstream nach der Verbindungsherstellung zu übertragen. Dieser Unterschied ist der Schlüssel zum Verständnis, warum einseitiges Audio auftreten kann.

In vielen Fällen ist der SIP-Teil erfolgreich, weil der standardmäßige SIP-Port, oft UDP oder TCP 5060, vom Netzwerk zugelassen wird. Das Telefon kann sich normal registrieren, wählen und Anrufe annehmen. Aber die für die Sprache verwendeten RTP-Ports unterscheiden sich vom SIP-Signalisierungsport. Wenn der RTP-Pfad blockiert, fehlgeleitet, falsch übersetzt oder an die falsche IP-Adresse gesendet wird, kann der Anruf ohne normale zweiseitige Sprachverbindung zustande kommen.

Daher sollte die Fehlersuche nicht beim SIP-Registrierungsstatus aufhören. Ein erfolgreich registriertes Telefon kann dennoch Medienprobleme haben. Ingenieure sollten prüfen, ob beide Seiten während des Anrufs RTP-Pakete senden und empfangen können.

NAT ist eine häufige Ursache für Probleme mit der Audio-Richtung

NAT ermöglicht Geräten innerhalb eines lokalen Netzwerks den Zugriff auf externe Netzwerke über eine öffentliche IP-Adresse. Dies ist in Unternehmensbüros, Zweigstellen, Hotels, Fabriken und abgelegenen Standorten üblich. Wenn sich ein IP-Telefon oder SIP-Server hinter einer NAT befindet, kann das Gerät eine private IP-Adresse in den SIP- oder SDP-Informationen ankündigen. Die Gegenseite versucht dann möglicherweise, RTP-Pakete an eine nicht erreichbare private Adresse zu senden.

Dies ist eine der häufigsten Ursachen für einseitiges Audio, insbesondere wenn der SIP-Server im öffentlichen Netzwerk bereitgestellt wird und sich IP-Telefone in verschiedenen LAN-Umgebungen befinden. Der Anruf kann zustande kommen, aber der Medienstrom kann nicht zum richtigen internen Gerät zurückkehren.

Um dies zu lösen, sollte die Bereitstellung ein geeignetes NAT-Traversal-Design verwenden. Übliche Methoden umfassen STUN, TURN, symmetrisches RTP, öffentliche Adresszuordnung, Portweiterleitung, SBC-Bereitstellung oder Medienrelay über den SIP-Server. Die beste Wahl hängt von der Netzwerktopologie ab und davon, ob das System innerhalb eines privaten Netzwerks, über öffentliche Netzwerke oder zwischen mehreren Zweigstellen bereitgestellt wird.

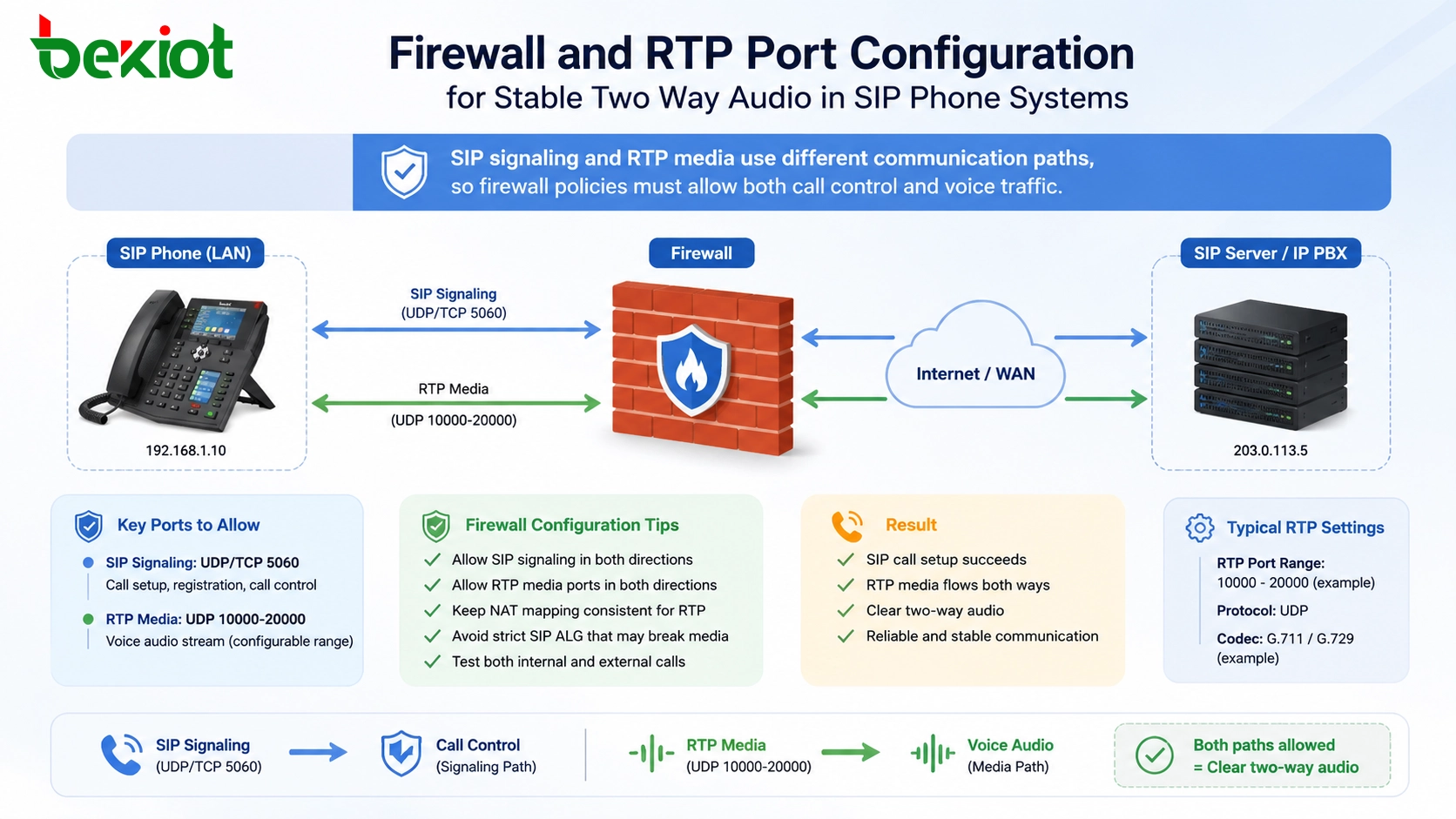

Firewall-Regeln müssen RTP-Verkehr einschließen

Die Firewall-Richtlinie ist ein weiterer häufiger Grund für einseitiges Audio. Viele Administratoren öffnen nur den SIP-Signalisierungsport und vergessen den RTP-Portbereich. Infolgedessen können sich Telefone registrieren und Anrufe werden aufgebaut, aber Sprachpakete können die Firewall nicht passieren.

RTP verwendet normalerweise UDP-Ports. Der Portbereich hängt von der Konfiguration des Telefons, der PBX, des SIP-Servers, des SBC oder der Medienplattform ab. In vielen SIP-Umgebungen kann RTP Bereiche wie UDP 16384-32768 oder einen anderen vom Systemadministrator definierten benutzerdefinierten Bereich verwenden. Der genaue Bereich sollte sowohl in der Telefon- als auch in der Serverkonfiguration überprüft werden.

Für eine zuverlässige zweiseitige Audioübertragung sollten Firewall-Regeln die erforderlichen UDP-Medienports in beide Richtungen zulassen. Wenn die Bereitstellung mehrere VLANs, VPN-Tunnel, Zweigstellenrouter, Cloud-Server oder öffentliche IP-Zuordnungen umfasst, sollte jedes Netzwerksegment überprüft werden. Ein einziges blockiertes Segment kann Symptome von einseitigem oder fehlendem Audio verursachen.

RTP-Routing benötigt einen klaren Medienpfad

Die IP-Telefonsprache wird über RTP-Streams übertragen. Wenn die RTP-Zieladresse, Quelladresse, der Port oder der Routing-Pfad falsch ist, kann Audio nur in eine Richtung funktionieren. Dies kann nicht nur in öffentlichen Netzwerkszenarien, sondern auch innerhalb eines privaten LANs auftreten.

Beispielsweise können Telefon und Server unterschiedliche RTP-Portbereiche verwenden, oder der Server erwartet, dass Medien einen Medien-Proxy durchlaufen, während der Endpunkt versucht, Medien direkt an ein anderes Telefon zu senden. Einige Systeme unterstützen direkte Medien zwischen Endpunkten, während andere den gesamten RTP-Verkehr über den Server oder SBC erfordern. Wenn dieser Modus falsch konfiguriert ist, kann einseitiges Audio auftreten.

Während der Bereitstellung sollte das Projektteam bestätigen, ob der Sprachpfad Endpunkt-zu-Endpunkt, Endpunkt-zu-Server oder Endpunkt-zu-SBC ist. Alle Geräte im Anruffluss sollten erreichbare IP-Adressen und kompatible RTP-Porteinstellungen verwenden.

SIP ALG kann den Anruf unterstützen oder stören

Viele Router und Firewalls enthalten eine SIP-ALG-Funktion. Sie soll SIP-Pakete inspizieren und modifizieren, damit SIP-Verkehr NAT leichter passieren kann. Theoretisch klingt das nützlich. In der Praxis kann SIP ALG manchmal SIP- oder SDP-Informationen falsch ändern und einseitiges Audio, fehlgeschlagene Anrufe oder instabile Registrierungen verursachen.

Wenn ein Netzwerk bereits einen geeigneten SBC, eine öffentliche Adresszuordnung, STUN oder einen Medien-Relay-Mechanismus verwendet, kann SIP ALG unnötig oder sogar schädlich werden. In vielen Fehlerbehebungsfällen kann die Deaktivierung von SIP ALG auf Routern oder Firewalls einseitige Audioprobleme beheben.

Die richtige Wahl hängt vom Netzwerkdesign ab. Wenn SIP ALG verwendet wird, sollte es sorgfältig getestet werden. Wenn das System bereits über eine kontrollierte NAT-Traversal-Methode verfügt, ist die Deaktivierung von SIP ALG oft die bessere Option.

Die Codec-Aushandlung sollte konsistent sein

IP-Telefone unterstützen normalerweise mehrere Sprachcodecs wie G.711, G.729, G.722 und andere Audioformate. Diese Codecs werden während der SIP-Aushandlung ausgewählt. Wenn die beiden Seiten keinen kompatiblen Codec gemeinsam haben, kann der Anruf kein Audio, verzerrtes Audio oder instabiles Medienverhalten aufweisen.

Eine Codec-Fehlanpassung ist nicht immer die erste Ursache für einseitiges Audio, sollte aber dennoch überprüft werden. Dies ist besonders wichtig, wenn Telefone verschiedener Hersteller, Softphones, Gateways, PBX-Plattformen und Aufnahmesysteme zusammen verwendet werden.

Eine praktische Lösung besteht darin, gemeinsame Codecs auf allen Geräten zu priorisieren. Beispielsweise wird G.711 in LAN-Umgebungen aufgrund seiner Einfachheit und Sprachqualität häufig verwendet, während komprimierte Codecs verwendet werden können, wenn die Bandbreite begrenzt ist. Die Codec-Strategie sollte den tatsächlichen Netzwerkbedingungen entsprechen.

Die Konfiguration auf der Telefonseite sollte nicht ignoriert werden

Einige einseitige Audioprobleme werden durch Endpunkteinstellungen verursacht. Das IP-Telefon kann eine falsche RTP-Portkonfiguration, einen falschen NAT-Modus, falsche SIP-Kontoeinstellungen, falsche Medien-Relay-Optionen, falsche lokale Netzwerkschnittstelleneinstellungen oder eine falsche Codec-Priorität haben. In einigen Fällen kann das Telefon auch stummgeschaltet sein, das Hörerkabel locker sein oder die Lautsprecher- und Mikrofoneinstellungen falsch sein.

Wenn nur eines oder mehrere Telefone das Problem haben, ist ein Endpunktvergleich hilfreich. Ingenieure können ein funktionierendes Telefon mit einem problematischen Telefon vergleichen und die SIP-Kontoeinstellungen, Netzwerkadresse, den RTP-Portbereich, die Codec-Liste, den NAT-Traversal-Modus, die Firmware-Version und den Audiogerätestatus überprüfen.

Diese Methode ist oft schneller, als sofort globale Servereinstellungen zu ändern. Wenn das Problem auf einen Endpunkt beschränkt ist, liegt die Ursache normalerweise näher an diesem Endpunkt oder seinem lokalen Netzwerk.

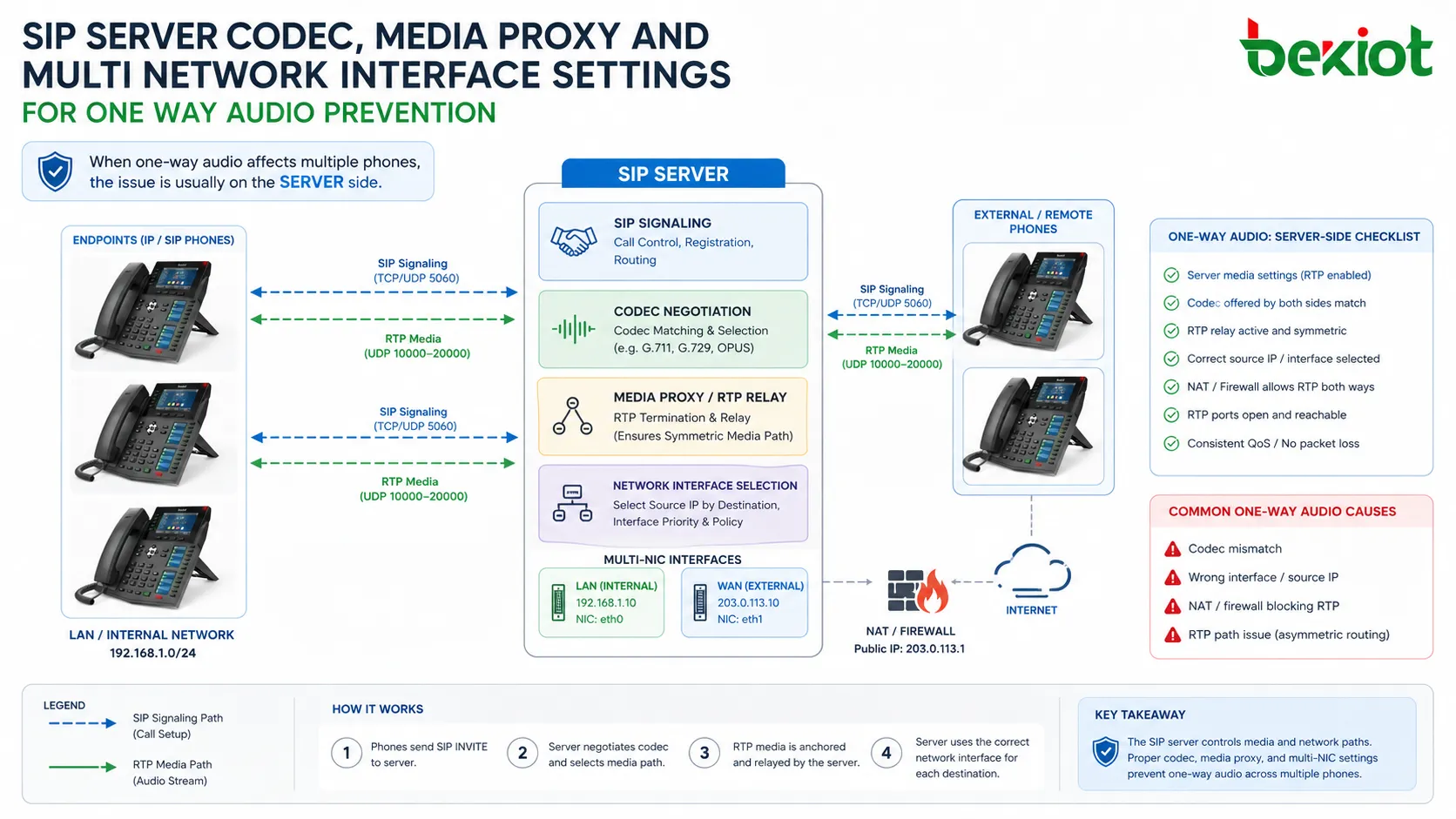

Server- und Medien-Proxy-Einstellungen betreffen alle Anrufe

Die SIP-Serverkonfiguration kann ebenfalls einseitiges Audio verursachen. Die Medien-Serveradresse, der RTP-Proxy-Modus, die externe IP-Adresse, die interne IP-Adresse, der Portbereich, die Direktmedienrichtlinie, die NAT-Behandlung und die Relay-Einstellungen können alle den RTP-Pfad beeinflussen.

Diese Einstellungen sollten sorgfältig angepasst werden, da globale Serveränderungen viele Benutzer gleichzeitig betreffen können. Wenn nur einige Telefone einseitiges Audio haben, ist es besser, die Netzwerktopologie und Endpunktkonfiguration zu analysieren, bevor Sie Kernserverparameter ändern.

Wenn das Problem komplex ist, sind Paketaufzeichnung und Serverprotokolle nützlich. Durch die Überprüfung von SIP/SDP-Informationen und des RTP-Paketflusses können Ingenieure sehen, welche IP-Adresse und welcher Port angekündigt werden, wohin der RTP-Stream gesendet wird und ob die Gegenseite ihn empfängt.

Mehrere Netzwerkschnittstellen können Medien in die falsche Richtung senden

Einige IP-Telefone, SIP-Server, Gateways oder Kommunikationsplattformen haben mehrere Netzwerkschnittstellen. Ein Server kann beispielsweise eine Schnittstelle für das LAN, eine weitere für ein öffentliches Netzwerk und eine weitere für ein Verwaltungsnetzwerk haben. Wenn der Mediendienst die falsche Schnittstelle auswählt, können RTP-Pakete auf den falschen Pfad gesendet werden.

Dies kann eine Situation erzeugen, in der die Signalisierung normal erscheint, das Audio aber nicht korrekt zurückkehren kann. Das Gerät kann die falsche IP-Adresse in SDP ankündigen oder RTP-Pakete von einer unerwarteten Netzwerkschnittstelle senden.

Um dies zu verhindern, sollte das Projektteam die korrekte Bindungsadresse, Routing-Tabelle, das Standard-Gateway, die Medienschnittstelle und die NAT-Zuordnung bestätigen. Umgebungen mit mehreren NICs sollten während der Bereitstellung klar dokumentiert werden.

Ein praktischer Arbeitsablauf zur Fehlersuche

Ein strukturierter Fehlerbehebungsprozess ist besser als zufällige Parameteränderungen. Bestätigen Sie zunächst, ob das Problem bei allen Anrufen oder nur bei bestimmten Telefonen auftritt. Zweitens: Überprüfen Sie, ob die betroffenen Anrufe interne, externe, standortübergreifende, VPN-basierte oder öffentliche Netzwerkanrufe sind. Drittens: Stellen Sie sicher, ob die SIP-Registrierung und der Anrufaufbau normal sind.

Konzentrieren Sie sich danach auf RTP. Überprüfen Sie die Firewall-Richtlinien, RTP-Portbereiche, NAT-Traversal-Einstellungen, den SIP-ALG-Status, die Codec-Aushandlung, den Medien-Relay-Modus und die externen IP-Einstellungen des Servers. Wenn das Problem weiterhin unklar ist, verwenden Sie eine Paketaufzeichnung, um zu bestätigen, ob RTP-Pakete in beide Richtungen gesendet und empfangen werden.

Eine gute Fehlersuche basiert auf dem Anrufpfad. Sobald der vollständige Pfad klar ist, wird das Problem des einseitigen Audios viel einfacher zu lokalisieren sein.

Planung für stabiles zweiseitiges Audio

Die beste Lösung besteht darin, die Wahrscheinlichkeit von einseitigem Audio bereits in der Entwurfsphase zu verringern. Für kleine LAN-Bereitstellungen halten Sie das Netzwerk einfach und stellen Sie sicher, dass Telefone, PBX und Gateways konsistente RTP-Einstellungen verwenden. Für Standortübergreifende Bereitstellungen planen Sie NAT-Traversal, Firewall-Regeln, VPN-Routing und die SBC-Platzierung, bevor Telefone installiert werden.

Für öffentliche Netzwerk- oder Cloud-PBX-Bereitstellungen ist es normalerweise besser, einen Medien-Relay oder SBC zu verwenden, um den RTP-Pfad zu steuern. Dies vermeidet viele NAT-bezogene Probleme und verbessert die Kompatibilität zwischen verschiedenen Netzwerkumgebungen.

Die Dokumentation ist ebenfalls wichtig. SIP-Port, RTP-Portbereich, Codec-Richtlinie, NAT-Methode, Server-IP-Adresse, Medien-Proxy-Einstellung und Firewall-Regeln sollten für die zukünftige Wartung aufgezeichnet werden.

Fazit

Einseitiges Audio in IP-Telefonsystemen wird normalerweise nicht durch ein einzelnes festes Problem verursacht. Es kann von NAT-Übersetzung, blockierten RTP-Ports, falscher Firewall-Richtlinie, SIP-ALG-Interferenz, Codec-Fehlanpassung, Endpunktkonfiguration, Server-Medieneinstellungen oder Mehrnetzwerkschnittstellen-Routing herrühren.

Eine gute Lösung beginnt mit dem Verständnis des Unterschieds zwischen SIP-Signalisierung und RTP-Medien. Registrierung und Wählen können normal funktionieren, während die Sprachübertragung fehlschlägt. Indem Sie den Medienpfad Schritt für Schritt überprüfen, können Projektteams das Problem schneller lokalisieren und ein stabileres IP-Sprachkommunikationssystem aufbauen.
