Das Schutzprinzip der Eigensicherheit

Eigensicherheit beruht auf einem vorbeugenden technischen Prinzip: elektrische und thermische Energie müssen unter dem Niveau gehalten werden, das eine gefährliche Atmosphäre entzünden kann. Statt eine Explosion nach der Zündung einzuschließen, reduziert sie die verfügbare Zündenergie im Stromkreis. Deshalb eignet sie sich besonders für Geräte mit geringer Leistung, Signalstromkreise, Sensoren, Kommunikationsterminals, Regelkreise, Messgeräte und Feldgeräte in Gas- oder Staubexplosionsbereichen.

Der Begriff „Ex i“ bezeichnet Eigensicherheit als Explosionsschutzart. Der Buchstabe nach „i“ definiert das Schutzniveau. Unter den gängigen Stufen ist „ia“ das höchste Niveau für Gasatmosphären und soll auch bei strengeren Fehlerannahmen sicher bleiben. Daher wird Ex ia häufig mit Anwendungen in Zone 0 verbunden, wo eine explosionsfähige Gasatmosphäre ständig, über lange Zeit oder häufig vorhanden sein kann.

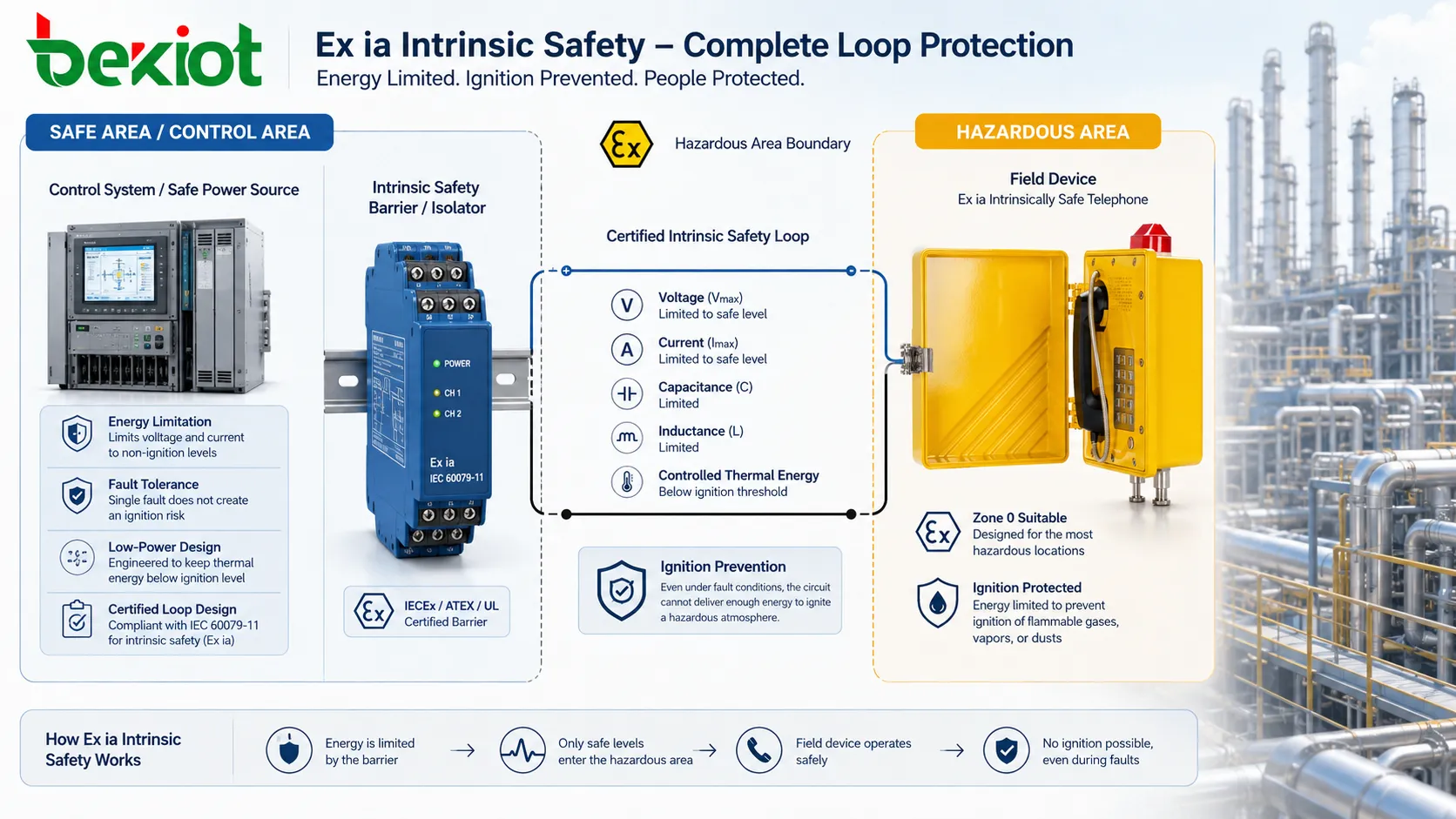

Anders als druckfeste Kapselung, die ein starkes Gehäuse zur Aufnahme einer inneren Explosion nutzt, arbeitet Eigensicherheit durch die Begrenzung von Spannung, Strom, Kapazität, Induktivität, Temperaturanstieg und gespeicherter Energie. Bauteile, Verdrahtung, Barrieren und Feldgeräte müssen als System betrachtet werden. Ein Gerät kann eigensicher gekennzeichnet sein, doch die vollständige Schleife muss nach den zertifizierten Bedingungen installiert und gewartet werden.

Diese Systembetrachtung ist einer der wichtigsten Punkte. Ein zertifiziertes Feldgerät, das mit falscher Kabellänge, ungeeigneter Barriere, ungeeigneter Versorgung oder nicht zugelassenem zugehörigem Betriebsmittel verbunden wird, kann das vorgesehene Schutzkonzept verlieren. Eigensicherheit ist daher sowohl Produktdesign als auch Installationsdisziplin.

Wie die Kennzeichnung zu verstehen ist

Eine Ex ia Kennzeichnung enthält mehrere Informationsebenen. Jeder Teil sagt etwas über Schutzart, Eignung für den gefährdeten Bereich, Gas- oder Staubklassifizierung, Temperaturbegrenzung und Geräteschutzniveau aus. Sie sollte nicht als ein einziges Wort gelesen, sondern vor Auswahl und Installation Schritt für Schritt entschlüsselt werden.

In einem vereinfachten Beispiel wie „Ex ia IIC T4 Ga“ bedeutet „Ex“ ein Gerät für explosionsfähige Atmosphären, „ia“ Eigensicherheit mit Schutzstufe „a“, „IIC“ die Gasgruppe, „T4“ die Temperaturklasse und „Ga“ das Geräteschutzniveau. Bei ATEX-Kennzeichnungen kann dies mit Gerätegruppe und Kategorie wie „II 1G“ kombiniert sein, abhängig vom Zertifizierungssystem und regionalen Anforderungen.

Die Gasgruppe ist wichtig, weil Gase nicht alle die gleiche Zündempfindlichkeit haben. IIA, IIB und IIC stehen für zunehmende Anforderungen, wobei IIC im Allgemeinen leicht entzündliche Gase wie Wasserstoff und Acetylen umfasst. Ein für IIC zertifiziertes Gerät ist bei passenden übrigen Bedingungen meist auch für IIB und IIA geeignet, die Auswahl muss aber immer dem Zertifikat und den Installationsanforderungen folgen.

Die Temperaturklasse gibt die maximale Oberflächentemperaturkategorie des Geräts unter definierten Bedingungen an. Sie muss unter der Zündtemperatur der am Standort vorhandenen Atmosphäre liegen. Eine T4-Klassifizierung bedeutet beispielsweise, dass die Oberflächentemperaturklasse gegen das vorhandene Gas- oder Dampfrisiko geprüft werden muss. Die Temperaturklasse ist kein optionales Merkmal, sondern Teil der Zündvermeidung.

Das Geräteschutzniveau, etwa Ga, Gb oder Gc bei Gasatmosphären, hilft bei der Zuordnung zur Zoneneinteilung und zum Risiko. Ex ia ist normalerweise mit dem höchsten Gas-Schutzniveau Ga verbunden, wenn das Zertifikat diese Verwendung zulässt. Dennoch müssen vollständige Kennzeichnung, Zertifikatsanhang, Entitätsparameter und Installationszeichnungen geprüft werden, nicht nur „ia“.

Warum „ia“ als höheres Schutzniveau gilt

Das „a“ in Ex ia kennzeichnet das höchste eigensichere Schutzniveau. Seine Bedeutung liegt in der Fehlertoleranz. Ex ia Geräte sind so ausgelegt, dass der Stromkreis im Normalbetrieb und unter festgelegten Fehlerbedingungen, einschließlich mehrerer zählbarer Fehler nach Normrahmen, keine Zündung verursachen kann. Dadurch sind sie anspruchsvoller als niedrigere Eigensicherheitsstufen für weniger kritische Zonen.

In der Praxis ist der Unterschied zwischen ia, ib und ic keine Frage des Aussehens. Zwei Geräte können äußerlich ähnlich sein, sich aber im inneren Schaltungsaufbau, in Abständen, Schutzbauteilen, Energiebegrenzung, thermischem Verhalten und Fehlerbewertung stark unterscheiden. Ex ia erfordert eine strengere Auslegung, weil es auch unter schwierigeren Fehlerannahmen sicher bleiben muss.

Deshalb wird Ex ia häufig dort eingesetzt, wo die gefährliche Atmosphäre am strengsten zu bewerten ist. Bei Gasbereichen ist Zone 0 der Bereich mit ständigem oder häufigem Auftreten explosionsfähiger Gase. Ein für Zone 0 geeignetes Schutzniveau muss eine sehr hohe Zündsicherheitsreserve bieten, da das Gerät schon im Normalbetrieb Gas ausgesetzt sein kann.

Niedrigere Schutzniveaus können für andere Zonen dennoch richtig sein. Ex ib wird typischerweise mit Zone 1 / EPL Gb verbunden, wo Gas gelegentlich im Normalbetrieb auftreten kann. Ex ic wird typischerweise mit Zone 2 / EPL Gc verbunden, wo Gas im Normalbetrieb nicht zu erwarten ist oder nur kurz vorhanden ist. Die richtige Stufe hängt von der Bereichsklassifizierung ab, nicht von einer Vorliebe.

Ex ia sollte gewählt werden, weil der explosionsgefährdete Bereich dieses Schutzniveau erfordert, nicht nur weil es im Datenblatt sicherer klingt.

Die Rolle von IEC, IECEx und ATEX

Eigensicherheit wird meist über internationale und regionale Zertifizierungssysteme betrachtet. IEC 60079-11 ist die zentrale technische Norm für Geräteschutz durch Eigensicherheit „i“ innerhalb der IEC-60079-Reihe. Sie definiert Bau- und Prüfanforderungen für eigensichere Betriebsmittel und zugehörige Betriebsmittel für explosionsfähige Atmosphären. Für globale Projekte wird IECEx als internationales Konformitätssystem auf Grundlage der IEC-Normen häufig verwendet.

ATEX ist der europäische Rechtsrahmen für Geräte und Schutzsysteme zur Verwendung in explosionsgefährdeten Bereichen. Er nutzt Gruppen und Kategorien wie II 1G, II 2G und II 3G für Gasatmosphären, die unterschiedlichen Zonen entsprechen. IECEx- und ATEX-Kennzeichnungen sind nicht identisch, erscheinen aber oft gemeinsam auf Produkten für internationale Märkte.

Für Anwender ist entscheidend, Zertifikat und Kennzeichnung zusammen zu lesen. Ein Gerät kann sowohl ATEX- als auch IECEx-Informationen tragen. Die ATEX-Kennzeichnung kann Gruppe, Kategorie und Atmosphäre angeben, während die IECEx-artige Kennzeichnung Ex-Schutzkonzept, Gasgruppe, Temperaturklasse und Geräteschutzniveau zeigt. Beides muss zur Installationsumgebung passen.

Normen entwickeln sich weiter. Projektteams sollten die aktuell geltende Normausgabe, lokale gesetzliche Anforderungen, Unterlagen der benannten Stelle oder Zertifizierungsstelle sowie Zertifikatsbedingungen prüfen. Eine allgemeine Erklärung der Kennzeichnung hilft beim Verständnis, aber das Zertifikat bleibt die maßgebliche Quelle für konkrete Anwendungsgrenzen.

Bei Beschaffung und technischer Prüfung dürfen Normen nicht als dekorative Referenzen behandelt werden. Sie definieren, wie das Produkt bewertet wurde, in welchen Bereich es darf, welche Verdrahtungsbedingungen gelten und welche Grenzen der Installateur einhalten muss. Für Ex ia ist dies besonders wichtig, weil Feldverdrahtung und zugehörige Betriebsmittel die gesamte Sicherheitsschleife beeinflussen.

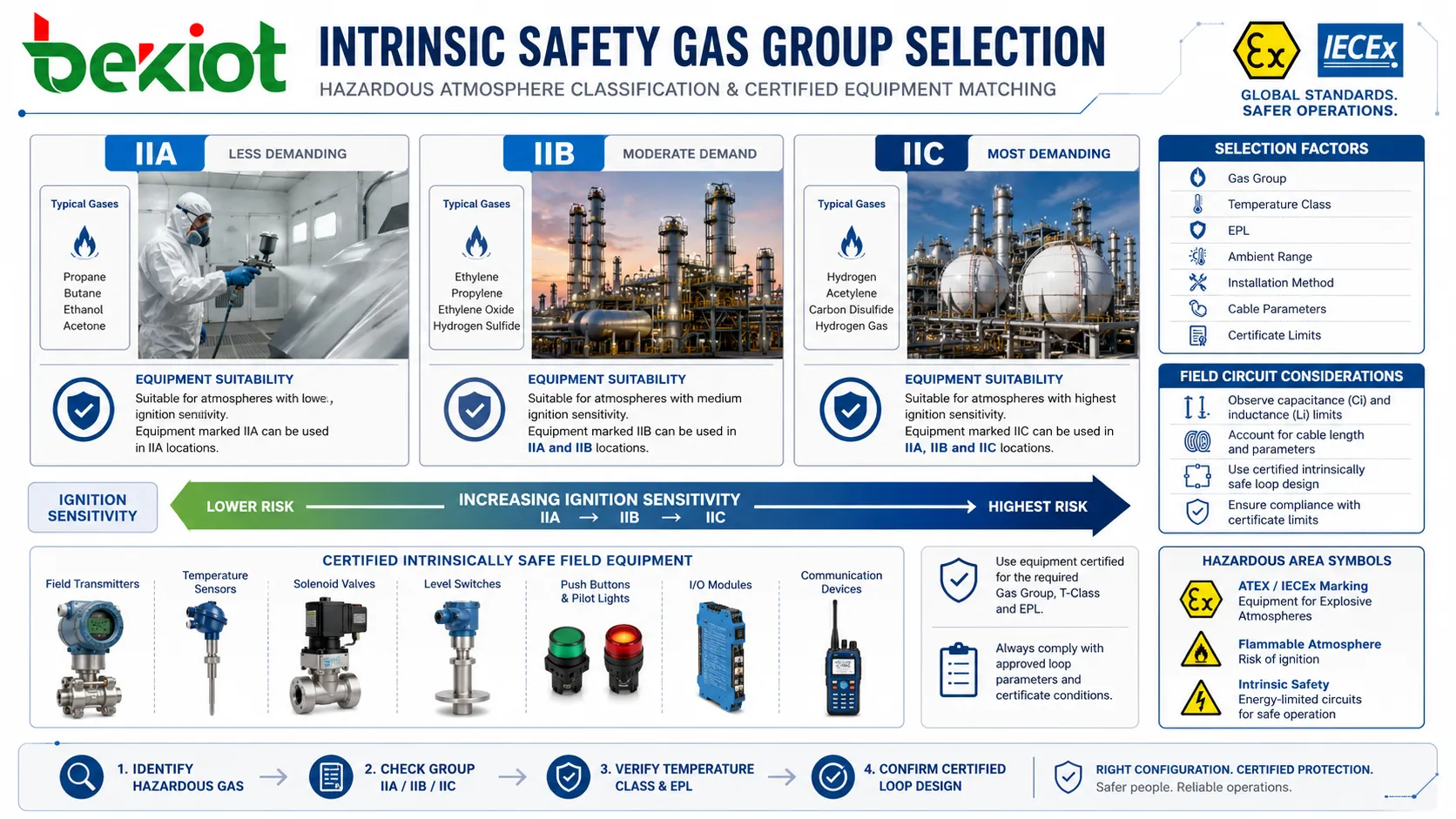

Gasgruppen und Zündempfindlichkeit

Die Gasgruppenklassifizierung ist einer der praktischsten Auswahlfaktoren für Ex ia Geräte. Explosive Gase und Dämpfe unterscheiden sich in Zündenergie, Flammenausbreitung und Explosionsverhalten. Die Gruppe hilft, die Schutzfähigkeit des Geräts an die Gasumgebung anzupassen, in der es installiert wird.

Für Oberflächenindustrien werden Gasgruppen üblicherweise als IIA, IIB und IIC bezeichnet. IIA steht für weniger leicht entzündliche Gase, IIB für eine anspruchsvollere Gruppe und IIC für die strengste Gruppe dieser Kategorien. Wasserstoff und Acetylen sind typische Beispiele für IIC-Risiken. Ein mit IIC gekennzeichnetes Gerät wurde für die anspruchsvollste Gasgruppe dieser Struktur bewertet.

Das bedeutet jedoch nicht, dass die Gasgruppe allein genügt. Temperaturklasse, EPL, Umgebungstemperaturbereich, Installationsmethode, Kabelparameter und Zertifikatsgrenzen müssen ebenfalls geprüft werden. Ein Gerät kann die richtige Gasgruppe haben und dennoch ungeeignet sein, wenn seine Temperaturklasse nicht ausreicht oder die Installation Entitätsgrenzen verletzt.

In realen Projekten stammen Gasgruppeninformationen meist aus Zoneneinteilungsdokumenten, Prozesssicherheitsanalysen, Sicherheitsdatenblättern oder technischen Spezifikationen. Das Auswahlteam sollte nicht nur anhand der Branche raten. Petrochemische Anlagen, Batteriebereiche, Gasspeicher, Lackierbereiche, Labore oder Offshore-Plattformen können unterschiedliche Gase enthalten.

Bei eigensicheren Kommunikations- und Steuerstromkreisen beeinflusst die Gasgruppe die zulässigen Kapazitäts- und Induktivitätswerte. Kabellänge und Kabeltyp können daher bestimmen, ob eine Schleife innerhalb zertifizierter Grenzen bleibt. Deshalb muss die Ex ia Auswahl sowohl Produktkennzeichnung als auch Schleifendesign berücksichtigen.

Temperaturklasse und thermische Zündkontrolle

Eigensicherheit wird oft mit Funkenvermeidung verbunden, doch thermische Zündkontrolle ist ebenso wichtig. Geräte in explosionsgefährdeter Atmosphäre dürfen keine Oberflächentemperaturen erreichen, die Gas oder Dampf entzünden können. Die Temperaturklasse definiert die maximale Oberflächentemperaturkategorie unter festgelegten Bedingungen.

Temperaturklassen werden üblicherweise als T1 bis T6 angegeben, wobei T6 die niedrigste maximale Oberflächentemperatur und T1 die höchste darstellt. Eine niedrigere maximale Temperatur ist restriktiver und kann für Gase mit niedriger Zündtemperatur erforderlich sein. Die richtige Klasse hängt vom gefährlichen Stoff im Bereich ab, nicht nur vom Gerätetyp.

Bei Ex ia Stromkreisen wird das thermische Verhalten gemeinsam mit der elektrischen Energiebegrenzung bewertet. Bauteile wie Widerstände, Halbleiter, Sicherungen, Batterien, Steckverbinder und Schutzkomponenten dürfen im Normalbetrieb und unter definierten Fehlerbedingungen keine gefährlichen Temperaturen erreichen. Die Zertifizierung bewertet daher sowohl Funken- als auch thermische Zündrisiken.

Auch der Umgebungstemperaturbereich ist wichtig. Ein Gerät mit Standard-Umgebungsbereich ist möglicherweise nicht für sehr heiße Außenanlagen, Kühlräume, Wüstenstandorte, Offshore-Plattformen oder schlecht belüftete Industrieschränke geeignet. Wird der zertifizierte Bereich überschritten, kann die Temperaturklasse ungültig werden.

In der Wartung darf die thermische Sicherheit nicht durch unzulässige Reparaturen, Bauteiltausch, blockierte Belüftung, beschädigte Gehäuseteile oder nicht zugelassenes Zubehör beeinträchtigt werden. Auch wenn Eigensicherheit vor allem Stromkreisenergie begrenzt, können Änderungen des thermischen Verhaltens die Konformität beeinflussen.

Geräteschutzniveaus und Zoneneignung

Das Equipment Protection Level, kurz EPL, bietet eine strukturierte Zuordnung zwischen Schutzfähigkeit und Risiko des explosionsgefährdeten Bereichs. Für Gasatmosphären sind Ga, Gb und Gc üblich. Ga steht für sehr hohes Schutzniveau, Gb für hohes Niveau und Gc für erweiterten Schutz in Bereichen mit geringerem Gasrisiko. Ex ia wird normalerweise mit Ga verbunden, wenn es dafür zertifiziert ist.

Die Zoneneinteilung beschreibt, wie häufig eine explosionsfähige Atmosphäre zu erwarten ist. Zone 0 bedeutet ständige, lang andauernde oder häufige Anwesenheit von Gas. Zone 1 bedeutet gelegentliche Anwesenheit im Normalbetrieb. Zone 2 bedeutet, dass Gas im Normalbetrieb nicht wahrscheinlich ist und, wenn vorhanden, nur kurz besteht.

In vielen praktischen Auslegungen ist Ex ia / Ga für Zone 0, 1 und 2 geeignet, wenn alle anderen Kennzeichnungsbedingungen passen. Ex ib / Gb wird allgemein für Zone 1 und 2 eingesetzt. Ex ic / Gc wird allgemein für Zone 2 eingesetzt. Die endgültige Entscheidung muss Zertifikat, lokale Vorschrift und Zonendokumente befolgen.

ATEX-Kategorien drücken eine ähnliche Eignung durch 1G, 2G und 3G für Gasatmosphären aus. Kategorie 1G ist mit Zone 0, 2G mit Zone 1 und 3G mit Zone 2 verbunden. Für Staubatmosphären unterscheiden sich Kategorien und Zonen und sollten nicht mit Gaskennzeichnungen vermischt werden.

Das Verständnis von EPL und Zoneneignung vermeidet zwei häufige Fehler. Der erste ist die Installation eines Geräts mit unzureichender Schutzstufe in einem gefährlicheren Bereich. Der zweite ist Überdimensionierung, ohne zu prüfen, ob die gesamte Schleife und das Zubehör ebenfalls konform sind. Ein hohes Schutzniveau auf einem Gerät macht nicht automatisch die gesamte Installation geeignet.

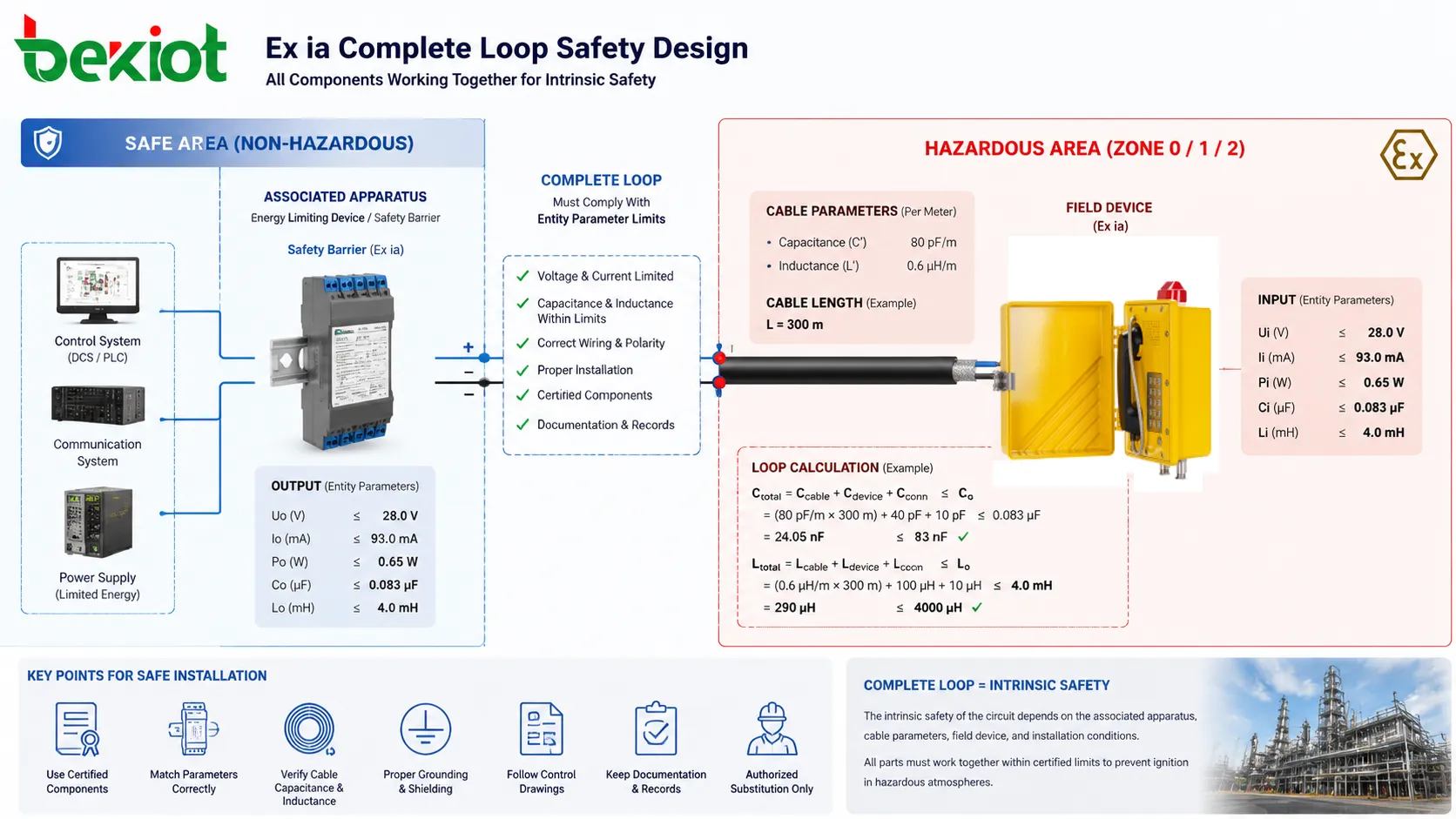

Zugehörige Betriebsmittel, Barrieren und vollständige Schleifensicherheit

Eigensicherheit hängt häufig von mehr ab als vom Feldgerät selbst. Viele Ex ia Installationen nutzen zugehörige Betriebsmittel wie Sicherheitsbarrieren, galvanische Trenner, eigensichere Schnittstellenmodule oder zertifizierte Energiebegrenzungsgeräte. Diese Komponenten können im sicheren Bereich oder in einem anderen geschützten Gehäuse installiert sein und begrenzen die Energie in den Stromkreis des gefährlichen Bereichs.

Das zugehörige Betriebsmittel definiert maximale Ausgangsparameter wie Spannung, Strom, Leistung, Kapazität und Induktivität. Das Feldgerät definiert Eingangsparameter und zulässige Anschlussbedingungen. Das Kabel fügt Kapazität und Induktivität hinzu. Die vollständige Schleife muss innerhalb der zertifizierten Grenzen bleiben. Ist das Kabel zu lang oder elektrisch ungeeignet, kann das System zulässige Werte überschreiten, auch wenn die Einzelgeräte zertifiziert sind.

Daher enthalten Unterlagen zur Eigensicherheit häufig Entitätsparameter, Steuerzeichnungen, Schleifendiagramme und Installationshinweise. Ingenieure müssen die Ausgangsparameter des zugehörigen Betriebsmittels mit den Eingangsparametern des Feldgeräts vergleichen und Kabelparameter einrechnen. Dieser Prozess weist nach, dass die installierte Schleife eigensicher bleibt.

Praktisch erfordert eine sichere Installation richtige Produktauswahl, richtige Barriere, richtige Verdrahtung, richtige Erdung und richtige Dokumentation. Wartungspersonal darf Barrieren, Kabel oder Geräte nicht durch ähnlich aussehende, aber nicht zertifizierte Alternativen ersetzen. Schon eine kleine Substitution kann die elektrischen Eigenschaften der Schleife verändern.

Die vollständige Schleifensicherheit ist eines der charakteristischen Merkmale von Ex ia Systemen. Der Schutzgrad ist nicht nur ein Etikett am Gerät, sondern das Ergebnis einer kontrollierten Beziehung zwischen allen Komponenten des Stromkreises.

Folgen für Installation und Wartung

Die Installation von Ex ia Geräten erfordert genaue Beachtung der zertifizierten Installationsbedingungen. Kabeltyp, Kabellänge, Trennung von nicht eigensicheren Stromkreisen, Erdung, Barrieren, Klemmen und Gehäuseeinführungen müssen dem genehmigten Design folgen. Eigensichere Verdrahtung darf nicht wie gewöhnliche Kleinspannungsverdrahtung behandelt werden, nur weil sie begrenzte Energie führt.

Die Trennung zwischen eigensicheren und nicht eigensicheren Stromkreisen ist wichtig. Wenn Verdrahtung falsch gemischt wird, könnte Energie aus einem nicht sicheren Stromkreis in die eigensichere Schleife gelangen. Anschlusskästen, Klemmenleisten, Kabeltrassen und Schaltschränke sollten so angeordnet sein, dass Kennzeichnung und Trennung über die Lebensdauer klar bleiben.

Wartung muss die Zertifizierungsintegrität erhalten. Unzulässiger Bauteiltausch, Kabelverlängerung, Gehäuseänderung, Steckertausch oder Reparatur mit nicht zugelassenen Teilen kann das Schutzkonzept ungültig machen. Bei Beschädigung sollten Wartungsteams Herstelleranweisungen und Zertifikatsbedingungen befolgen.

Inspektionen sollten Lesbarkeit der Kennzeichnung, Gehäusezustand, Kabelverschraubungen, Erdung, Korrosion, mechanische Schäden, Leitungsabstände, Zustand der Barrieren und Dokumentationskonsistenz umfassen. In rauen Umgebungen sind diese Prüfungen häufiger erforderlich, weil Vibration, Feuchte, Chemikalien und Temperaturwechsel die Installationsqualität beeinflussen.

Für Betriebsteams ist die wichtigste Gewohnheit, Ex ia Geräte als Teil eines zertifizierten Sicherheitssystems zu behandeln. Die Installation ist nur sicher, wenn Gerät, Verdrahtung, zugehörige Betriebsmittel, Dokumentation und Wartung mit dem genehmigten Design übereinstimmen.

Häufige Missverständnisse bei der Auswahl

Ein häufiges Missverständnis ist die Annahme, Ex ia sei für jeden explosionsgefährdeten Bereich geeignet. Ex ia ist ein hohes Eigensicherheitskonzept, doch die Eignung hängt weiterhin von Gasgruppe, Temperaturklasse, Gerätegruppe, EPL, Umgebungstemperaturbereich und Zertifikatsgrenzen ab. Ein Ex ia Gerät kann für ein bestimmtes Gas oder eine bestimmte Umgebung dennoch ungeeignet sein.

Ein weiteres Missverständnis ist, Eigensicherheit mit druckfester Kapselung gleichzusetzen. Druckfeste Kapselung erlaubt eine Zündung im Gehäuse, verhindert aber Flammenübertragung nach außen. Eigensicherheit verhindert Zündung durch Energiebegrenzung. Es sind verschiedene Konzepte mit unterschiedlichen Installations- und Wartungsanforderungen.

Ein dritter Fehler ist die Vernachlässigung der vollständigen Schleife. Anwender wählen möglicherweise ein zertifiziertes Feldgerät, verbinden es aber mit ungeeigneter Barriere oder ungeeignetem Kabel. Bei Eigensicherheit gehören Schnittstelle und Verdrahtung zur Sicherheitsberechnung. Ein konformes Produkt in einer nicht konformen Schleife ergibt eine nicht konforme Installation.

Manche Nutzer nehmen auch an, geringe Leistung bedeute automatisch Eigensicherheit. Das ist falsch. Eigensicherheit erfordert zertifiziertes Design, Prüfung und Dokumentation. Ein Niederspannungsgerät ist nicht automatisch Ex ia; es muss nach der relevanten Norm bewertet und entsprechend gekennzeichnet werden.

Schließlich wird Ex ia manchmal übermäßig spezifiziert, obwohl die Bereichsklassifizierung ein niedrigeres Niveau erlaubt. Ein höheres Niveau kann in manchen Fällen akzeptabel sein, erhöht aber Kosten oder begrenzt die Auswahl. Die Auswahl sollte der Zoneneinteilung und der technischen Anforderung folgen, nicht einer allgemeinen Vorliebe für den höchsten Grad.

Häufige Fragen

Ist Ex ia in explosionsgefährdeten Bereichen immer erforderlich?

Nein. Ex ia wird typischerweise dort verwendet, wo das höchste Niveau der Eigensicherheit erforderlich ist, etwa in Zone 0 für Gas. Zone 1 oder Zone 2 kann je nach Klassifizierung, Gasgruppe, Temperaturklasse, Zertifikat und lokalen Vorschriften andere Schutzstufen zulassen.

Darf Ex ia Ausrüstung vor Ort repariert werden?

Nur wenn die Reparaturmethode durch Hersteller und Zertifikatsbedingungen erlaubt ist. Unzulässige Reparaturen, Bauteiltausch oder Gehäuseänderungen können das Schutzkonzept ungültig machen. Viele zertifizierte Geräte erfordern kontrollierte Reparaturverfahren oder Austausch.

Bedeutet Ex ia, dass das Gerät wasserdicht oder korrosionsbeständig ist?

Nein. Ex ia bezieht sich auf Eigensicherheit gegen Zündgefahr. Wasserdichtigkeit, Staubschutz, Korrosions- und Schlagfestigkeit sind separate mechanische oder Umwelteinstufungen. Zusätzlich können IP-Schutz, Werkstoff- oder Gehäuseeignung erforderlich sein.

Warum sind Kabelparameter bei Eigensicherheit wichtig?

Kabel fügen dem Stromkreis Kapazität und Induktivität hinzu. Überschreiten diese Werte die zertifizierten Grenzwerte, kann die gespeicherte Energie zu hoch werden. Kabeltyp und -länge müssen daher in die Schleifenprüfung einbezogen werden.

Was sollte vor der Auswahl von Ex ia Geräten geprüft werden?

Zu prüfen sind Gefahrenzone, Gas- oder Staubgruppe, Temperaturklasse, erforderliches EPL oder Kategorie, Umgebungstemperatur, Zertifikatsumfang, Entitätsparameter, zugehörige Betriebsmittel, Installationsmethode und Wartungsanforderungen. Das vollständige System muss zum klassifizierten Risiko passen.
